FB202+型翼闸

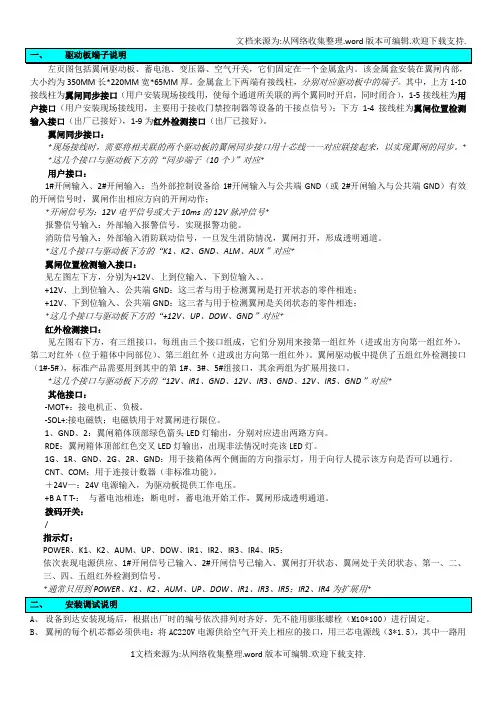

左页图包括翼闸驱动板、蓄电池、变压器、空气开关，它们固定在一个金属盒内。

该金属盒安装在翼闸内部，大小约为350MM长*220MM宽*65MM厚。

金属盒上下两端有接线柱，分别对应驱动板中的端子。

其中，上方1-10接线柱为翼闸同步接口（用户安装现场接线用，使每个通道所关联的两个翼同时开启，同时闭合），1-5接线柱为用户接口（用户安装现场接线用，主要用于接收门禁控制器等设备的干接点信号）；下方1-4接线柱为翼闸位置检测输入接口（出厂已接好），1-9为红外检测接口（出厂已接好）。

翼闸同步接口：*现场接线时，需要将相关联的两个驱动板的翼闸同步接口用十芯线一一对应联接起来，以实现翼闸的同步。

* *这几个接口与驱动板下方的“同步端子（10个）”对应*用户接口：1#开闸输入、2#开闸输入：当外部控制设备给1#开闸输入与公共端GND（或2#开闸输入与公共端GND）有效的开闸信号时，翼闸作出相应方向的开闸动作；*开闸信号为：12V电平信号或大于10ms的12V脉冲信号*报警信号输入：外部输入报警信号，实现报警功能。

消防信号输入：外部输入消防联动信号，一旦发生消防情况，翼闸打开，形成透明通道。

*这几个接口与驱动板下方的“K1、K2、GND、ALM、AUX”对应*翼闸位置检测输入接口：见左图左下方，分别为+12V、上到位输入、下到位输入、。

+12V、上到位输入、公共端GND：这三者与用于检测翼闸是打开状态的零件相连；+12V、下到位输入、公共端GND：这三者与用于检测翼闸是关闭状态的零件相连；*这几个接口与驱动板下方的“+12V、UP、DOW、GND”对应*红外检测接口：见左图右下方，有三组接口，每组由三个接口组成，它们分别用来接第一组红外（进或出方向第一组红外），第二对红外（位于箱体中间部位）、第三组红外（进或出方向第一组红外）。

翼闸驱动板中提供了五组红外检测接口（1#-5#），标准产品需要用到其中的第1#、3#、5#组接口，其余两组为扩展用接口。

平移闸(全高翼闸)产品资料：1、产品概述：◇外壳框架采用优质不锈钢制造，闸翼与箱体的缝隙非常小，内部构件全部经过防锈防腐处理，经久耐用。

◇采用高品质的直流无刷马达驱动闸翼伸缩，同步性非常好，运转平稳，不抖动，低噪音，通行速度快；闸翼开闭的速度和延时时间可调。

◇通过3对以上军工级高性能红外探测器，可以精确地实现防尾随、检测非法通行、防夹防碰伤和方向判别等功能。

◇宝维智能平移闸默认由两台单机芯和一台双机芯组成一组双通道，也可定制为两台单机芯组成一组单通道，或两台单机芯和若干台双机芯组成一组多通道。

◇该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，通过选配宝维系统或各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。

2、功能描述：◇宝维闸机自带液晶中文显示屏及12组中文语音播报功能（工作状态下语音内容可以自由选择），显示闸机工作状态及进出人数；进入设置界面全中文菜单，直观、操作方便；◇可定义出入口记忆功能；“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。

◇可定义红外重叠时间，由于有些闸机红外数量过多之间间距短（比如报警红外与防夹很近），防止人体同时挡住2个红外语音会误报。

◇自动复位功能：（可选远程手动复位模式）（1）合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸翼恢复拦阻原位，取消此次通行。

（2）系统异常或非法通行，导致闸翼没有归于拦阻零位，超过设定时间（可调）后系统自动将闸翼恢复拦阻零位。

◇断电开闸功能：断电时系统会自动打开闸翼成敞开状态，方便疏散人群，符合消防要求。

◇防非法闯入功能：受控通行时没有给予合法通行信号或禁止通行时，强行进入通道将被视为非法闯入，系统会自动语音提示“非法闯入请刷卡”或报警（可选）并确保闸翼关闭。

豪华翼闸有什么优势，为什么选购豪华翼闸，豪华翼闸用在哪里比较好，豪华翼闸多少钱？翼闸厂家富利拓分享豪华翼闸11个优点，建议有实力的客户最好购买豪华翼闸，因为豪华翼闸采用了国内最新进的技术，智能化，准确，安全。

下面列举了豪华翼闸的11个优势，翼闸厂家也欢迎广大客户订购我厂豪华翼闸！
1）豪华翼闸采用对数红外感应器，警防行人非法进入通道，保护行人顺利通过通道和防尾随功能。

2）可采用IC卡、IC卡、磁卡或条码卡作为身份识别，实现门禁、考勤或消费等功能。

3）豪华翼闸具有方向指示器，向行人显示通道当前状态，引导行人正确、快捷通行。

4）具有故障自检及报警功能，极大地方便了维护使用
5）豪华翼闸具有读卡带记忆和不带记忆功能，用户可在线设置。

6）具有自动复位功能，即读卡后，行人在系统规定的时间内未通行时，系统自动取消本次通行权限，复位时间值可在线设置。

自动统计及显示已通行人数。

7）豪华翼闸具有语音及频闪灯光提示功能。

8）系统管理软件（需另行购买并安装在计算机上，视客户情况）自动统计通行数据，提供多种资料查询路径，并可以多种格式输出和打印统计报表等强大功能。

9）豪华翼闸具有系统断电后，备用电源启动，使通道闸门处于开启状态，形成透明通道。

可与其它款式的通道闸在同一系统中使用。

10）豪华翼闸具有统一、标准的对外电气接口，可与其他读写装置挂接，便于集成，并能通过计算机实现远和控制与管理。

11）具有常开与常闭功能切换功能。

1、设备简介智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸和摆闸的升级产品，该产品加工精细、功能齐全、档次高，主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。

该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC 卡、ID卡、条码卡、指纹等读卡识别设备的使用，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。

2、配有主控箱，线路清晰明了，即便是初次接触也可以在技术员电话指导下检查线路故障及维护！分为：单机芯：用于单通道和多通道；双机芯：用于多通道2、主要功能及特点2.1标准产品功能特点：1）具有故障自检和报警提示功能，方便用户维护及使用；2)通过主控板上的内置小按盘，可编程设备的运行状态；3)机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；4）声、光报警功能：含非法闯入、尾随报警；5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；6）伸缩臂同步功能；7)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；8）断电后通道自动敞开，上电自动闭合；9) 可与多种读卡设备相挂接，接收继电器开关信号工作；10）可单向或双向控制人员进出；11）可直接通过管理计算机实现远程控制与管理；2.2可扩展功能：1）计数功能；2）机箱加长，伸缩臂材料选择。

3、主要结构和配置◇标准机箱◇伸缩臂◇主控制板◇变压器◇电机◇机芯及传动部分◇红外对射◇报警器（灯）◇方向指示板4、标准技术参数◇机箱尺寸：1200*300*990mm◇伸缩臂长：260mm◇最大通道宽度：600mm◇重量：60Kg◇机箱材料：国产标准(304号)不锈钢◇电源电压：AC220±10% V,50HZ◇驱动电机：直流有刷电机（24V）◇输入接口：继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA◇正常使用寿命：300万次◇通信接口：RS485标准◇LED指示灯◇读卡窗◇检修口◇通行速度：30-40人/分钟◇闸门开、关时间：0.6秒◇上电后进入通行状态所需时间：3秒◇出现故障后的自动复位时间：10秒◇工作环境：室内、室外（阴棚）温度：-10℃—— 50℃相对湿度：≤90%，不凝露备注：实际产品与样图稍有差异。
