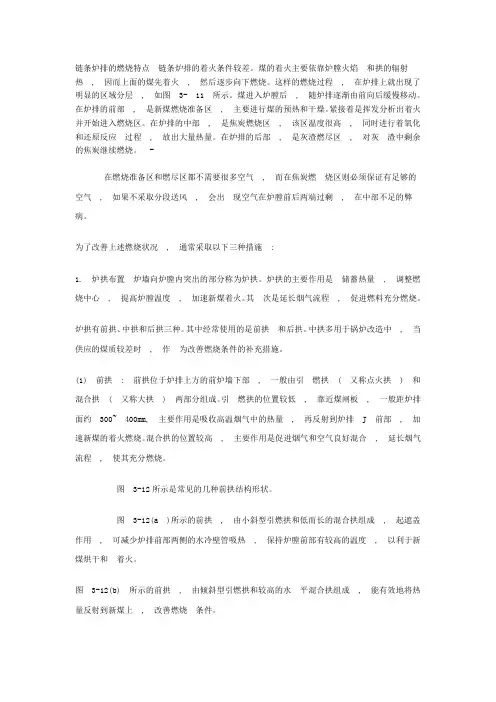

链条炉排的燃烧特点链条炉排的着火条件较差。

煤的着火主要依靠炉膛火焰和拱的辐射热 , 因而上面的煤先着火 , 然后逐步向下燃烧。

这样的燃烧过程 , 在炉排上就出现了明显的区域分层 , 如图 3- 11 所示。

煤进入炉膛后 , 随炉排逐渐由前向后缓慢移动。

在炉排的前部 , 是新煤燃烧准备区 , 主要进行煤的预热和干燥。

紧接着是挥发分析出着火并开始进入燃烧区。

在炉排的中部 , 是焦炭燃烧区 , 该区温度很高 , 同时进行着氧化和还原反应过程 , 放出大量热量。

在炉排的后部 , 是灰渣燃尽区 , 对灰渣中剩余的焦炭继续燃烧。

-在燃烧准备区和燃尽区都不需要很多空气 , 而在焦炭燃烧区则必须保证有足够的空气 , 如果不采取分段送风 , 会出现空气在炉膛前后两端过剩 , 在中部不足的弊病。

为了改善上述燃烧状况 , 通常采取以下三种措施 :1. 炉拱布置炉墙向炉膛内突出的部分称为炉拱。

炉拱的主要作用是储蓄热量 , 调整燃烧中心 , 提高炉膛温度 , 加速新煤着火。

其次是延长烟气流程 , 促进燃料充分燃烧。

炉拱有前拱、中拱和后拱三种。

其中经常使用的是前拱和后拱。

中拱多用于锅炉改造中 , 当供应的煤质较差时 , 作为改善燃烧条件的补充措施。

(1) 前拱 : 前拱位于炉排上方的前炉墙下部 , 一般由引燃拱 ( 又称点火拱 ) 和混合拱 ( 又称大拱 ) 两部分组成。

引燃拱的位置较低 , 靠近煤闸板 , 一般距炉排面约 300~ 400mm, 主要作用是吸收高温烟气中的热量 , 再反射到炉排 J 前部 , 加速新煤的着火燃烧。

混合拱的位置较高 , 主要作用是促进烟气和空气良好混合 , 延长烟气流程 , 使其充分燃烧。

图 3-12所示是常见的几种前拱结构形状。

图 3-12(a )所示的前拱 , 由小斜型引燃拱和低而长的混合拱组成 , 起遮盖作用 , 可减少炉排前部两侧的水冷壁管吸热 , 保持炉膛前部有较高的温度 , 以利于新煤烘干和着火。

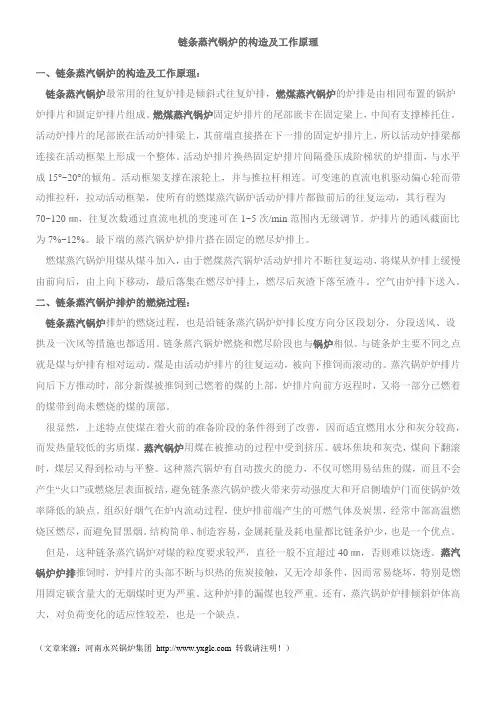

链条蒸汽锅炉的构造及工作原理一、链条蒸汽锅炉的构造及工作原理：链条蒸汽锅炉最常用的往复炉排是倾斜式往复炉排，燃煤蒸汽锅炉的炉排是由相同布置的锅炉炉排片和固定炉排片组成。

燃煤蒸汽锅炉固定炉排片的尾部嵌卡在固定梁上，中间有支撑棒托住。

活动炉排片的尾部嵌在活动炉排梁上，其前端直接搭在下一排的固定炉排片上，所以活动炉排梁都连接在活动框架上形成一个整体。

活动炉排片换热固定炉排片间隔叠压成阶梯状的炉排面，与水平成15°~20°的倾角。

活动框架支撑在滚轮上，并与推拉杆相连。

可变速的直流电机驱动偏心轮而带动推拉杆，拉动活动框架，使所有的燃煤蒸汽锅炉活动炉排片都做前后的往复运动，其行程为70~120㎜，往复次数通过直流电机的变速可在1~5次/min范围内无级调节。

炉排片的通风截面比为7%~12%。

最下端的蒸汽锅炉炉排片搭在固定的燃尽炉排上。

燃煤蒸汽锅炉用煤从煤斗加入，由于燃煤蒸汽锅炉活动炉排片不断往复运动，将煤从炉排上缓慢由前向后，由上向下移动，最后落集在燃尽炉排上，燃尽后灰渣下落至渣斗。

空气由炉排下送入。

二、链条蒸汽锅炉排炉的燃烧过程：链条蒸汽锅炉排炉的燃烧过程，也是沿链条蒸汽锅炉炉排长度方向分区段划分，分段送风、设拱及一次风等措施也都适用。

链条蒸汽锅炉燃烧和燃尽阶段也与锅炉相似。

与链条炉主要不同之点就是煤与炉排有相对运动。

煤是由活动炉排片的往复运动，被向下推饲而滚动的。

蒸汽锅炉炉排片向后下方推动时，部分新煤被推饲到已燃着的煤的上部，炉排片向前方返程时，又将一部分已燃着的煤带到尚未燃烧的煤的顶部。

很显然，上述特点使煤在着火前的准备阶段的条件得到了改善，因而适宜燃用水分和灰分较高，而发热量较低的劣质煤。

蒸汽锅炉用煤在被推动的过程中受到挤压。

破坏焦块和灰壳，煤向下翻滚时，煤层又得到松动与平整。

这种蒸汽锅炉有自动拨火的能力，不仅可燃用易结焦的煤，而且不会产生“火口”或燃烧层表面板结，避免链条蒸汽锅炉拨火带来劳动强度大和开启侧墙炉门而使锅炉效率降低的缺点。

链条炉排(炉拱、分段送风、二次风等改善燃烧工况的措施 )引风——负压鼓风——负荷炉排——火床新控制策略主要特点1、实现时刻追随室外温度变化，按需供热；2、实现稳定控制负荷，输出热量控制精度为3%；3、实现优化燃烧，使火床分布合理稳定，既不半膛火也不落火；4、实施本控制方案可节煤约15~25%，节电10~30%。

链条炉排是工业锅炉中历史悠久、结构可靠、运行稳定的一种机械化燃煤设备 , 获得了广泛的应用。

一、链条炉排的结构链条炉排的外形好像皮带输送机 , 其结构如图 3-6 所示。

其运行过程是煤从煤斗内依靠自重落到炉排前端 , 随炉排自前向后缓慢移动 , 经煤闸板进入炉膛。

煤闸板的高度可以自由调节 , 以控制煤层的厚度。

空气从炉排下面分区送风室引人 , 与煤层运动方向相交。

煤在炉膛内受到辐射加热 , 依次完成预热、干燥、着火、燃烧 , 直到燃尽。

灰渣则随炉排移动到后部 , 经过挡渣板 ( 俗称老鹰铁 ) 落入后部水冷灰渣斗 , 由除渣机排出。

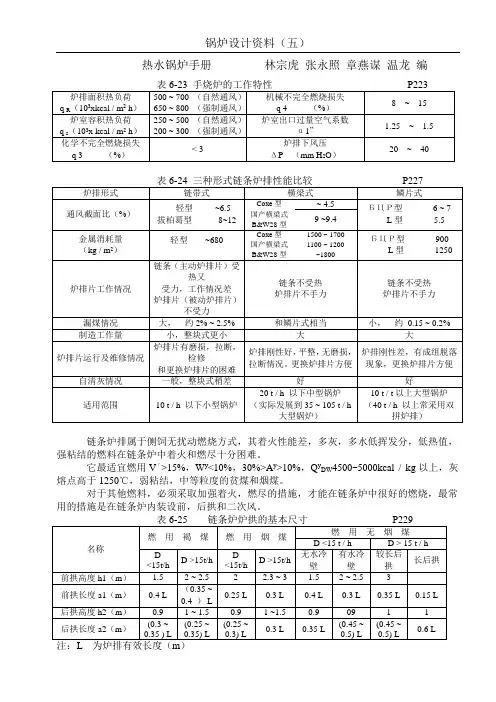

链条炉排的结构形式一般可分链带式、横梁式和鳞片式三种。

1. 链带式炉排链带式炉排属于轻型炉排 , 适用于蒸发量 10t/h 以下的锅炉 , 其炉排片连接结构如图 3-7 所示。

炉排片分为主动炉排片和从动炉排片两种 , 用圆钢拉杆串联在一起 , 形成一条宽幅的链带 , 围绕在前链轮和后滚筒上。

主动炉排片担负传递整个炉排运动的拉力 , 因此其厚度比从动炉排片厚 , 由可锻铸铁制成。

一台蒸发量 4t/h 的锅炉 , 由主动炉排片组成的主动链条共有三条( 两侧和中间 ) 直接与前轴 ( 主动轴 ) 上的三个链轮相啃合。

从动炉排片 , 由于不承受拉力 , 可由强度低的普通灰口铸铁制成。

链带式炉排的优点是 : 比其他链条炉排金属耗量低 , 结构简单 , 制造、安装和运行都比较方便。

缺点是 : 炉排片用圆钢串联 , 必须保证加工和装配质量 , 否则容易折断 , 而且不便于检修和更换 ; 长时间运行后 , 由于炉排片互柏磨损严重 , 使炉排间隙增大 , 漏煤损失增多。

链条炉排(炉拱、分段送风、二次风等改善燃烧工况的措施 )引风——负压鼓风——负荷炉排——火床新控制策略主要特点1、实现时刻追随室外温度变化，按需供热；2、实现稳定控制负荷，输出热量控制精度为3%；3、实现优化燃烧，使火床分布合理稳定，既不半膛火也不落火；4、实施本控制方案可节煤约15~25%，节电10~30%。

链条炉排是工业锅炉中历史悠久、结构可靠、运行稳定的一种机械化燃煤设备 , 获得了广泛的应用。

一、链条炉排的结构链条炉排的外形好像皮带输送机 , 其结构如图 3-6 所示。

其运行过程是煤从煤斗内依靠自重落到炉排前端 , 随炉排自前向后缓慢移动 , 经煤闸板进入炉膛。

煤闸板的高度可以自由调节 , 以控制煤层的厚度。

空气从炉排下面分区送风室引人 , 与煤层运动方向相交。

煤在炉膛内受到辐射加热 , 依次完成预热、干燥、着火、燃烧 , 直到燃尽。

灰渣则随炉排移动到后部 , 经过挡渣板 ( 俗称老鹰铁 ) 落入后部水冷灰渣斗 , 由除渣机排出。

链条炉排的结构形式一般可分链带式、横梁式和鳞片式三种。

1. 链带式炉排链带式炉排属于轻型炉排 , 适用于蒸发量 10t/h 以下的锅炉 , 其炉排片连接结构如图 3-7 所示。

炉排片分为主动炉排片和从动炉排片两种 , 用圆钢拉杆串联在一起 , 形成一条宽幅的链带 , 围绕在前链轮和后滚筒上。

主动炉排片担负传递整个炉排运动的拉力 , 因此其厚度比从动炉排片厚 , 由可锻铸铁制成。

一台蒸发量 4t/h 的锅炉 , 由主动炉排片组成的主动链条共有三条( 两侧和中间 ) 直接与前轴 ( 主动轴 ) 上的三个链轮相啃合。

从动炉排片 , 由于不承受拉力 , 可由强度低的普通灰口铸铁制成。

链带式炉排的优点是 : 比其他链条炉排金属耗量低 , 结构简单 , 制造、安装和运行都比较方便。

缺点是 : 炉排片用圆钢串联 , 必须保证加工和装配质量 , 否则容易折断 , 而且不便于检修和更换 ; 长时间运行后 , 由于炉排片互柏磨损严重 , 使炉排间隙增大 , 漏煤损失增多。
