EPS故障分析及解决方案一、背景介绍电动助力转向系统（Electric Power Steering，简称EPS）是现代汽车中常见的转向系统之一。
它通过电机来提供转向助力，使驾驶更加轻松和舒适。
然而，EPS系统也可能出现故障，影响驾驶安全和操控性能。
本文将针对EPS故障进行分析，并提供相应的解决方案。
二、故障分析1. 故障现象描述在驾驶过程中，EPS故障可能表现为以下几种现象：a. 转向助力突然消失：驾驶员在转向时感觉到转向助力突然消失，转向变得异常沉重。
b. 转向助力不稳定：转向助力在行驶过程中时有时无，或者转向助力的力度不一致。
c. 转向助力噪音：转向过程中出现异常噪音，如齿轮啮合声或电机噪音。
2. 故障原因分析根据以上故障现象，EPS故障的可能原因如下：a. 电源供应故障：EPS系统的电源供应故障可能导致转向助力突然消失或不稳定。
b. 传感器故障：EPS系统中的传感器故障可能导致转向助力不稳定或噪音。
c. 电机故障：EPS系统中的电机故障可能导致转向助力突然消失或不稳定。
d. 控制单元故障：EPS系统的控制单元故障可能导致转向助力突然消失或不稳定。
三、解决方案根据故障原因的分析，针对不同的故障情况，提供以下解决方案：1. 电源供应故障的解决方案：a. 检查EPS系统的电源连接是否松动或腐蚀，重新连接或更换电源连接器。
b. 检查EPS系统的电源线路是否有短路或断路，修复或更换受损的线路。
c. 检查EPS系统的电源开关是否正常工作，如有问题则更换电源开关。
2. 传感器故障的解决方案：a. 检查EPS系统中的角度传感器是否损坏或失效，如有问题则更换传感器。
b. 检查EPS系统中的转向力传感器是否损坏或失效，如有问题则更换传感器。
c. 检查EPS系统中的转向角速度传感器是否损坏或失效，如有问题则更换传感器。
3. 电机故障的解决方案：a. 检查EPS系统中的电机是否损坏或失效，如有问题则更换电机。
b. 检查EPS系统中的电机驱动电路是否正常工作，修复或更换受损的电路元件。
EPS工作原理EPS，即电子助力转向系统（Electric Power Steering System），是一种利用电子技术来辅助汽车转向的系统。
它通过电子控制单元（ECU）控制机电来提供转向助力，取代了传统的液压助力转向系统。
EPS工作原理主要包括机电控制、转向力传感器、转向角传感器和ECU等组成部份。
1. 机电控制：EPS系统中的机电主要负责提供转向助力。
当驾驶员转动方向盘时，ECU接收到信号后，控制机电旋转，产生相应的转向助力。
机电的转向助力大小由ECU根据车速、转向角度和驾驶员的转向力需求进行调节。
2. 转向力传感器：转向力传感器用于感知驾驶员施加在方向盘上的转向力。
它将转向力的大小转化为电信号，并传输给ECU。
ECU根据转向力的大小来调整机电的转向助力，使驾驶员感到舒适且符合预期的转向感觉。
3. 转向角传感器：转向角传感器用于感知方向盘的转动角度。
它将方向盘的转动角度转化为电信号，并传输给ECU。
ECU根据转向角度的变化来判断驾驶员的转向意图，并相应地调整机电的转向助力。
4. ECU：ECU是EPS系统的核心控制单元，负责接收和处理来自转向力传感器和转向角传感器的信号，并根据驾驶员的转向需求来控制机电的转向助力。
ECU 还可以根据车速和驾驶条件进行自适应调节，以提供最佳的转向助力效果。
EPS工作原理的优势：1. 节能环保：相比传统的液压助力转向系统，EPS系统不需要使用液压泵，减少了能源消耗和油液的污染。
2. 操控灵便：EPS系统可以根据驾驶员的转向意图和驾驶条件进行实时调节，提供更灵敏、准确的转向助力，使驾驶更加轻松和舒适。
3. 故障自诊断：EPS系统具有故障自诊断功能，可以监测系统的工作状态，并在浮现故障时提供相应的故障代码，方便维修和排除故障。
4. 安全可靠：EPS系统在车辆发生碰撞时可以自动断电，避免电流对车辆和人员造成损伤。
此外，EPS系统还可以通过与车辆稳定控制系统（如ESP）的联动，提供更好的车辆稳定性和操控性能。

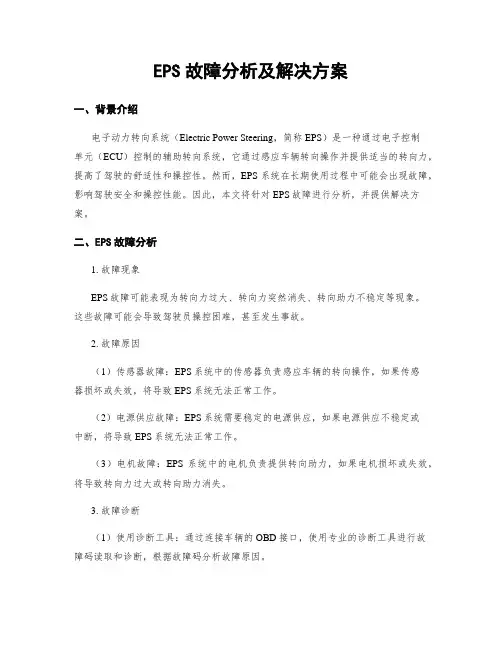

EPS故障分析及解决方案一、背景介绍电子动力转向系统（Electric Power Steering，简称EPS）是一种通过电子控制单元（ECU）控制的辅助转向系统，它通过感应车辆转向操作并提供适当的转向力，提高了驾驶的舒适性和操控性。
然而，EPS系统在长期使用过程中可能会出现故障，影响驾驶安全和操控性能。
因此，本文将针对EPS故障进行分析，并提供解决方案。
二、EPS故障分析1. 故障现象EPS故障可能表现为转向力过大、转向力突然消失、转向助力不稳定等现象。
这些故障可能会导致驾驶员操控困难，甚至发生事故。
2. 故障原因（1）传感器故障：EPS系统中的传感器负责感应车辆的转向操作，如果传感器损坏或失效，将导致EPS系统无法正常工作。
（2）电源供应故障：EPS系统需要稳定的电源供应，如果电源供应不稳定或中断，将导致EPS系统无法正常工作。
（3）电机故障：EPS系统中的电机负责提供转向助力，如果电机损坏或失效，将导致转向力过大或转向助力消失。
3. 故障诊断（1）使用诊断工具：通过连接车辆的OBD接口，使用专业的诊断工具进行故障码读取和诊断，根据故障码分析故障原因。
（2）检查传感器：检查转向角度传感器、转向助力传感器等传感器的工作状态，确保其正常工作。
（3）检查电源供应：检查EPS系统的电源供应是否稳定，如有异常，及时修复或更换电源供应设备。
（4）检查电机：检查EPS系统中的电机工作状态，确保其正常工作。
三、解决方案1. 传感器故障解决方案（1）检查传感器连接：检查传感器连接是否松动或腐蚀，如有问题，及时修复或更换连接器。
（2）校准传感器：根据厂家提供的操作手册，进行传感器的校准工作。
（3）更换传感器：如果传感器损坏无法修复，需要更换新的传感器。
2. 电源供应故障解决方案（1）检查电源线路：检查EPS系统的电源线路是否短路或断路，如有问题，及时修复或更换线路。
（2）更换电源供应设备：如果电源供应设备损坏无法修复，需要更换新的电源供应设备。
丰田卡罗拉电动助力转向故障分析与排除摘要：本文主要介绍卡罗拉电动转向装置（EMPS）转向沉重的故障排除。
为了确定最终故障点，减少维修成本，结合本人在工作中的实践，阐述对整个系统的故障现象、检修思路、分析与诊断到故障排除的整个过程。
综合运用了数据流分析和波形对比等电控系统常用的检查分析方法，最后确定故障点为扭矩传感器线路。
1 故障现象2012年产丰田卡罗拉车，进厂维修时拆卸过仪表台后转向出现沉重。
在维修之前转向正常，过后出现转动方向盘转向盘沉重，偶尔能有一下助力，其他时间与车辆熄火时转动方向盘感觉相同。
此车配备的电动助力系统是转向轴助力式。
2 故障检查发现此车出现故障后，先对其进行试车，发出情况相符，偶尔能有一下助力。
确认故障现象后做如下检查。
（1）检查仪表板上的P/S灯，灯常亮。
打开点火钥匙，P/S灯应在几秒钟后就自动熄灭，但是常亮说明系统有故障。
（2）询问维修过程中都进行过哪些操作，只是对仪表台、方向盘进行过拆装，没进行过其他操作，随后检查相关插头无松动脱落现象，连接良好。
（3）使用丰田专用诊断仪对底盘系统（EMPS）进行检测读取故障码，发现有一新故障码“C1512扭矩传感器2”，进行清除，重新读取仍然存在，确定了故障代码。
3 故障分析及系统原理3.1故障分析出现这种故障的原因是扭矩传感器自然损坏，还是线路故障？查看车辆公里数不多，传感器自然损坏概率较小。
将故障确定为相关线路故障，但是在询问使用情况时，不曾对助力转向系统进行过操作，为了使检查更加准确，再次对所有相关的部件插头进行外观检查均未发现异常。
为查证故障重新使用诊断仪进入，读取故障码同时读取数据流，检查各项数据及打方向时的数据变化。
数据流中的第2项和第3项（即供给转向电机的电流值和转向电机所需的电流值）数据没有，显示都为0A。
由于系统存在故障，ECU不对电机供电，电动助力不起作用，因此无电流值。
将数据流中的电压值与维修手册（图1）进行对比，发现扭矩传感器2无电压值输出。
