x光安检机的x光成像工作原理
x光安检机x光机是一种我们都很熟悉的安检设备，但是很少有人了解安检x光机器的成像原理。

本文将介绍x光安检机的工作原理和结构。

安检x光机器主要由X光管和X光机器的电源和控制电路组成。

X 光管由阴极灯丝、阳极靶和真空玻璃管组成。

X光机的电源可分为两部分：高压电源和灯丝电源。

灯丝电源用于加热灯丝。

高压电源的高压输出端分别位于阴极灯丝和阳极靶，的两端，提供高压电场，加速灯丝上的活性电子流向阳极靶，形成高速电子流。

根据安检x光机器成像原理，X光可以通过X光产生的三种方式产生：轫致辐射、电子俘获和内部转换。

x光机X光产生的机制属于轫致辐射。

安检机是通过传送带将托运行李送入履带通道来完成的。

行李进入通过后，挡光板信号将被阻断，检测信号将被发送到控制单元，触发射线光源发出X射线。

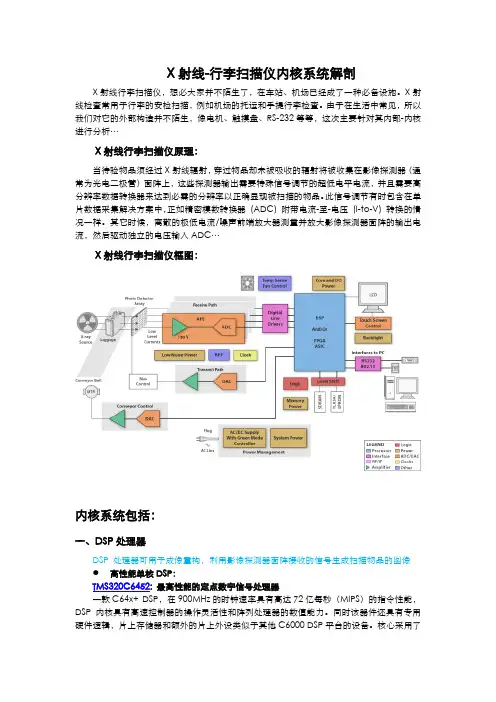

一束非常窄的扇形X射线穿过准直器，穿过传送带上的行李，落在双能探测器上。

高效半导体探测器将接收到的
信号转换成电信号。

这些非常微弱的电流信号被直接量化，并通过通用串行总线传输到工业控制计算机进行进一步处理。

经过复杂的操作和成像处理，获得了高质量的图像。

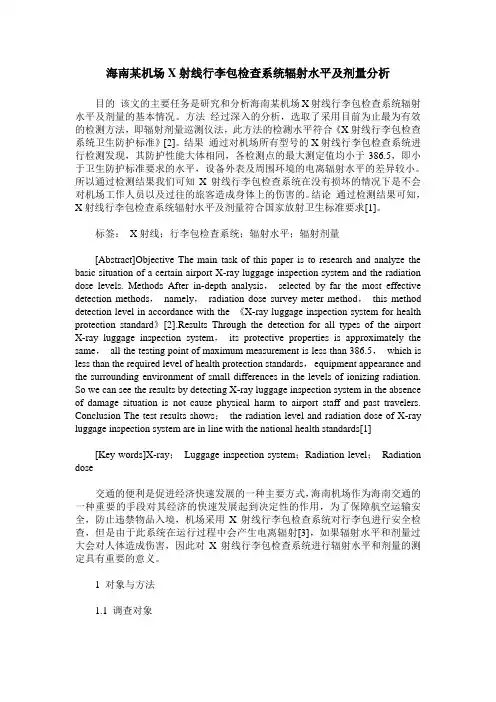

海南某机场X射线行李包检查系统辐射水平及剂量分析目的该文的主要任务是研究和分析海南某机场X射线行李包检查系统辐射水平及剂量的基本情况。

方法经过深入的分析，选取了采用目前为止最为有效的检测方法，即辐射剂量巡测仪法，此方法的检测水平符合《X射线行李包检查系统卫生防护标准》[2]。

结果通过对机场所有型号的X射线行李包检查系统进行检测发现，其防护性能大体相同，各检测点的最大测定值均小于386.5，即小于卫生防护标准要求的水平，设备外表及周围环境的电离辐射水平的差异较小。

所以通过检测结果我们可知X射线行李包检查系统在没有损坏的情况下是不会对机场工作人员以及过往的旅客造成身体上的伤害的。

结论通过检测结果可知，X射线行李包检查系统辐射水平及剂量符合国家放射卫生标准要求[1]。

标签：X射线；行李包检查系统；辐射水平；辐射剂量[Abstract]Objective The main task of this paper is to research and analyze the basic situation of a certain airport X-ray luggage inspection system and the radiation dose levels. Methods After in-depth analysis，selected by far the most effective detection methods，namely，radiation dose survey meter method，this method detection level in accordance with the 《X-ray luggage inspection system for health protection standard》[2].Results Through the detection for all types of the airport X-ray luggage inspection system，its protective properties is approximately the same，all the testing point of maximum measurement is less than 386.5，which is less than the required level of health protection standards，equipment appearance and the surrounding environment of small differences in the levels of ionizing radiation. So we can see the results by detecting X-ray luggage inspection system in the absence of damage situation is not cause physical harm to airport staff and past travelers. Conclusion The test results shows；the radiation level and radiation dose of X-ray luggage inspection system are in line with the national health standards[1] [Key words]X-ray；Luggage inspection system；Radiation level；Radiation dose交通的便利是促进经济快速发展的一种主要方式，海南机场作为海南交通的一种重要的手段对其经济的快速发展起到决定性的作用，为了保障航空运输安全，防止违禁物品入境，机场采用X射线行李包检查系统对行李包进行安全检查，但是由于此系统在运行过程中会产生电离辐射[3]，如果辐射水平和剂量过大会对人体造成伤害，因此对X射线行李包检查系统进行辐射水平和剂量的测定具有重要的意义。

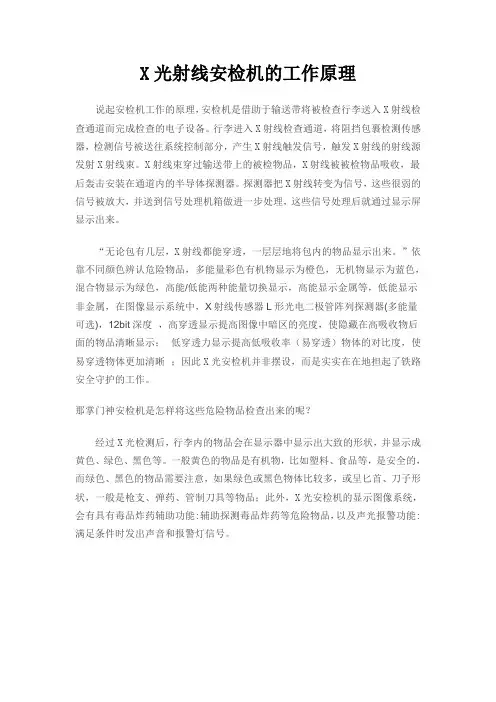

X光射线安检机的工作原理
说起安检机工作的原理，安检机是借助于输送带将被检查行李送入X射线检查通道而完成检查的电子设备。

行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线的射线源发射X射线束。

X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的半导体探测器。

探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理，这些信号处理后就通过显示屏显示出来。

“无论包有几层，X射线都能穿透，一层层地将包内的物品显示出来。

”依靠不同颜色辨认危险物品，多能量彩色有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色，高能/低能两种能量切换显示，高能显示金属等，低能显示非金属，在图像显示系统中，X射线传感器L形光电二极管阵列探测器(多能量可选)，12bit深度，高穿透显示提高图像中暗区的亮度，使隐藏在高吸收物后面的物品清晰显示；低穿透力显示提高低吸收率（易穿透）物体的对比度，使易穿透物体更加清晰；因此X光安检机并非摆设，而是实实在在地担起了铁路安全守护的工作。

那掌门神安检机是怎样将这些危险物品检查出来的呢？
经过X光检测后，行李内的物品会在显示器中显示出大致的形状，并显示成黄色、绿色、黑色等。

一般黄色的物品是有机物，比如塑料、食品等，是安全的，而绿色、黑色的物品需要注意，如果绿色或黑色物体比较多，或呈匕首、刀子形状，一般是枪支、弹药、管制刀具等物品；此外，X光安检机的显示图像系统，会有具有毒品炸药辅助功能:辅助探测毒品炸药等危险物品，以及声光报警功能:满足条件时发出声音和报警灯信号。

安检x光机原理
安检X光机是一种常用的安全检测设备，它通过发送X射线束来检测被检物体的内部结构和组成。

安检X光机的原理主要基于X射线的透射性质。

X射线是一种高能电磁辐射，具有很强的穿透能力，可以穿透人体内部物质，并被不同组织和物质以不同的方式吸收，形成X射线像。

安检X光机通过产生高能的X射线束，并将其照射到被检物体上。

被检物体吸收或散射部分射线，并形成一个衰减的X射线束。

这个衰减的X射线束经过探测器的测量和分析，可以还原出被检物体的内部结构和组成。

在安检X光机中，探测器被设计成能够测量和记录通过其上的X射线的强度。

当未被物体阻挡的X射线通过探测器时，探测器会记录到一个基准值。

然后，当被检物体放置在X射线束中时，通过探测器记录到的X射线强度会减少。

根据这种强度的减小程度，可以得出被检物体的密度、组织等信息。

安检X光机在安全检测中被广泛应用，可以用于检测行李、货物、人体等。

它能够快速、准确地检测出携带危险物品或禁止物品的情况，对于保障公共安全和防止恐怖袭击起到了重要作用。

但同时，也要注意合理使用X射线设备，减少对人体的辐射危害。

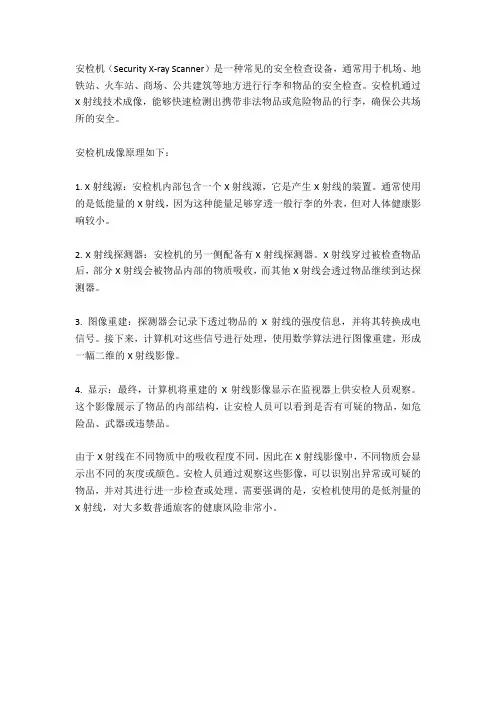

安检机（Security X-ray Scanner）是一种常见的安全检查设备，通常用于机场、地铁站、火车站、商场、公共建筑等地方进行行李和物品的安全检查。

安检机通过X射线技术成像，能够快速检测出携带非法物品或危险物品的行李，确保公共场所的安全。

安检机成像原理如下：
1. X射线源：安检机内部包含一个X射线源，它是产生X射线的装置。

通常使用的是低能量的X射线，因为这种能量足够穿透一般行李的外表，但对人体健康影响较小。

2. X射线探测器：安检机的另一侧配备有X射线探测器。

X射线穿过被检查物品后，部分X射线会被物品内部的物质吸收，而其他X射线会透过物品继续到达探测器。

3. 图像重建：探测器会记录下透过物品的X射线的强度信息，并将其转换成电信号。

接下来，计算机对这些信号进行处理，使用数学算法进行图像重建，形成一幅二维的X射线影像。

4. 显示：最终，计算机将重建的X射线影像显示在监视器上供安检人员观察。

这个影像展示了物品的内部结构，让安检人员可以看到是否有可疑的物品，如危险品、武器或违禁品。

由于X射线在不同物质中的吸收程度不同，因此在X射线影像中，不同物质会显示出不同的灰度或颜色。

安检人员通过观察这些影像，可以识别出异常或可疑的物品，并对其进行进一步检查或处理。

需要强调的是，安检机使用的是低剂量的X射线，对大多数普通旅客的健康风险非常小。

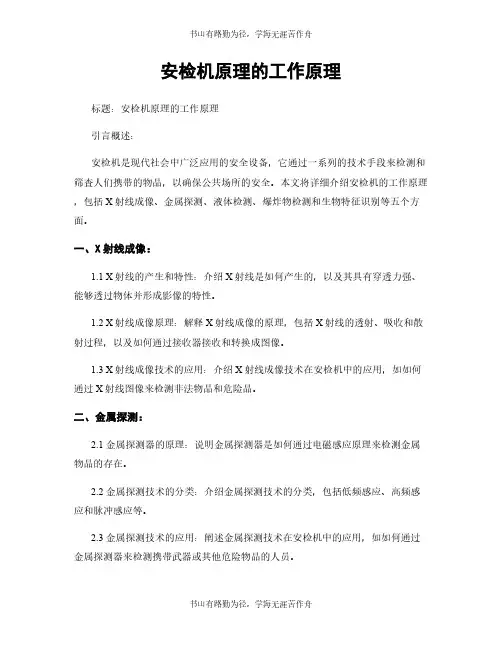

安检机原理的工作原理标题：安检机原理的工作原理引言概述：安检机是现代社会中广泛应用的安全设备，它通过一系列的技术手段来检测和筛查人们携带的物品，以确保公共场所的安全。

本文将详细介绍安检机的工作原理，包括X射线成像、金属探测、液体检测、爆炸物检测和生物特征识别等五个方面。

一、X射线成像：1.1 X射线的产生和特性：介绍X射线是如何产生的，以及其具有穿透力强、能够透过物体并形成影像的特性。

1.2 X射线成像原理：解释X射线成像的原理，包括X射线的透射、吸收和散射过程，以及如何通过接收器接收和转换成图像。

1.3 X射线成像技术的应用：介绍X射线成像技术在安检机中的应用，如如何通过X射线图像来检测非法物品和危险品。

二、金属探测：2.1 金属探测器的原理：说明金属探测器是如何通过电磁感应原理来检测金属物品的存在。

2.2 金属探测技术的分类：介绍金属探测技术的分类，包括低频感应、高频感应和脉冲感应等。

2.3 金属探测技术的应用：阐述金属探测技术在安检机中的应用，如如何通过金属探测器来检测携带武器或其他危险物品的人员。

三、液体检测：3.1 液体检测器的原理：介绍液体检测器是如何通过化学反应或物理性质来检测液体的成分和性质。

3.2 液体检测技术的分类：说明液体检测技术的分类，包括红外光谱、毛细管电泳和质谱等。

3.3 液体检测技术的应用：探讨液体检测技术在安检机中的应用，如如何通过液体检测器来检测携带危险液体的人员。

四、爆炸物检测：4.1 爆炸物检测器的原理：解释爆炸物检测器是如何通过化学反应或物理性质来检测爆炸物的存在。

4.2 爆炸物检测技术的分类：介绍爆炸物检测技术的分类，包括气体检测、质谱和热释光等。

4.3 爆炸物检测技术的应用：说明爆炸物检测技术在安检机中的应用，如如何通过爆炸物检测器来检测携带爆炸物的人员。

五、生物特征识别：5.1 生物特征识别的原理：介绍生物特征识别是如何通过人体的生物特征来进行身份验证和识别。

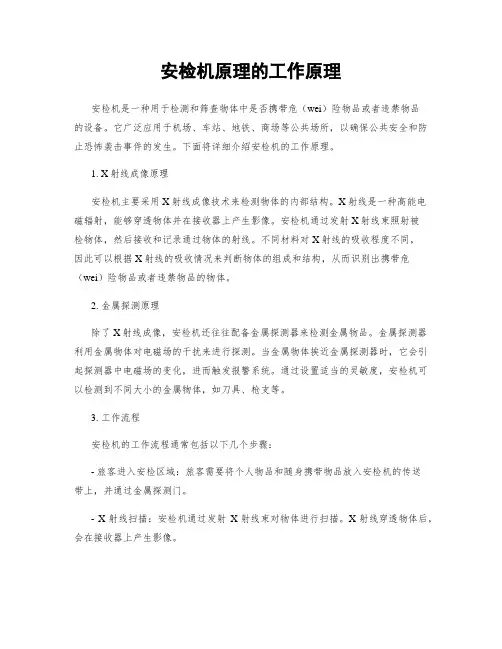

安检机原理的工作原理安检机是一种用于检测和筛查物体中是否携带危（wei）险物品或者违禁物品的设备。

它广泛应用于机场、车站、地铁、商场等公共场所，以确保公共安全和防止恐怖袭击事件的发生。

下面将详细介绍安检机的工作原理。

1. X射线成像原理安检机主要采用X射线成像技术来检测物体的内部结构。

X射线是一种高能电磁辐射，能够穿透物体并在接收器上产生影像。

安检机通过发射X射线束照射被检物体，然后接收和记录通过物体的射线。

不同材料对X射线的吸收程度不同，因此可以根据X射线的吸收情况来判断物体的组成和结构，从而识别出携带危（wei）险物品或者违禁物品的物体。

2. 金属探测原理除了X射线成像，安检机还往往配备金属探测器来检测金属物品。

金属探测器利用金属物体对电磁场的干扰来进行探测。

当金属物体挨近金属探测器时，它会引起探测器中电磁场的变化，进而触发报警系统。

通过设置适当的灵敏度，安检机可以检测到不同大小的金属物体，如刀具、枪支等。

3. 工作流程安检机的工作流程通常包括以下几个步骤：- 旅客进入安检区域：旅客需要将个人物品和随身携带物品放入安检机的传送带上，并通过金属探测门。

- X射线扫描：安检机通过发射X射线束对物体进行扫描。

X射线穿透物体后，会在接收器上产生影像。

- 影像处理：安检机将接收到的X射线影像传输到显示屏上，安检员可以通过观察影像来判断物体的组成和结构。

- 物体识别：安检员会根据影像中的特征来判断是否有携带危（wei）险物品或者违禁物品。

例如，爆炸物通常会显示为密度不均匀的区域，而金属物体则会显示为璀璨的区域。

- 报警系统：如果安检员发现可疑物品，安检机会触发报警系统，发出声音或者闪光灯来提醒安检员。

4. 安全性考虑在使用安检机时，需要考虑到旅客和安检员的安全。

因此，安检机通常采用防辐射材料来减少X射线对人体的辐射。

此外，安检机还应配备紧急停机按钮，以便在紧急情况下即将住手机器的运行。

5. 数据保护安检机在工作过程中会产生大量的数据，这些数据可能包含个人隐私信息。

x射线安检机工作原理X射线安检机是一种常用于安全检查的装置，可以对行李或人体进行无损检测。

它能够发射X射线并将其反射回来，利用这些信号来分析物体内部的特征，帮助我们发现和防止各种危险物品。

X射线安检机的工作原理是通过一个合成型X射线辐射装置将X 射线辐射到要检测的物体上，然后利用一个敏感的传感器来收集被辐射物体上所反弹回来的X射线强度信号。

这些数字信号被外部电子处理装置处理并储存在一个内存单元中，之后我们便能根据这些数字信号进行分析，从而诊断出里面隐藏的危险物品。

此外，安全性也是使用X射线安全机必不可少的考量因子。

X射线是一个很弱、很不易伤害人体的波长，其放射能量几乎在人体表皮之上形成不显影像化如此久任人使用也不会造成任何影像对人体造成伤害。

扩展资料x射线安检机物品检查方法：1.图像监控法图像监控法是直接从x射线透视图像构形来判别物品的，因而，被检物是不是可疑，取决于监视器或显现器上的图像。

显现器或监视器上出现的不常见物或异形物，都应视为可疑物品。

那些不能辨认的物品也应视为可疑物品，需仔细调查，根据需要可将图像定位剖析。

2.颜色分析法色彩剖析法是根据纷歧样的物质资料在x射线图像下出现出纷歧样色彩，然后进行物质种类的辨识。

监视器上出现的各种色彩，是物体密度、质量和数量的反映，因而，可根据图像色彩的深浅来对物体的质量进行评价。

浅黄色，一般是单件衣服、薄塑料、少量纸张显现的色彩。

桔黄色，一般是香皂、番笕、、、木器、皮革制品等显现的色彩。

深桔黄色，一般是数量多的书本、纸张、人民币、高浓度液体、大袋米面等。

蓝色，是铜、铁、锌等无机物显现的色彩。

粗的电缆线、、枪弹、枪槽弹、枪和刀具等显现深浅纷歧的蓝色。

绿色是混合物出现的色彩，不锈钢制品，电缆等显现课浅纷歧的绿色。

赤色是穿不透的物体出现的色彩，多为重金属和厚的物体。

3.复原判断法行李中的物品，因放置的视点纷歧样，物体在X光图像下出现纷歧样形状，甚至会变形，以致改变了本来面目。

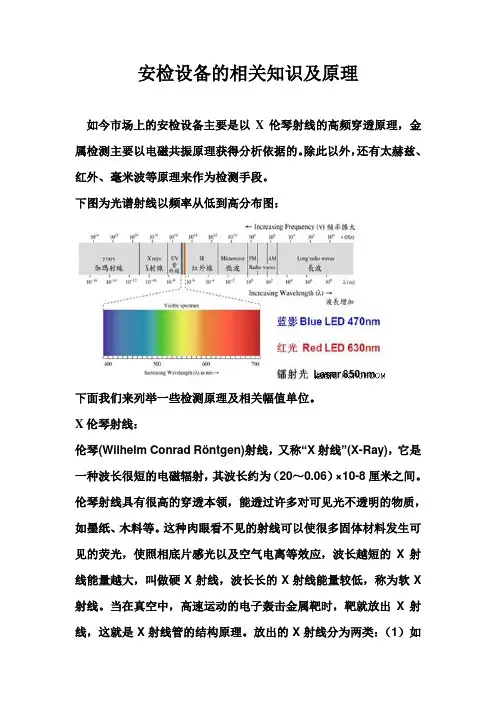

安检设备的相关知识及原理如今市场上的安检设备主要是以X伦琴射线的高频穿透原理，金属检测主要以电磁共振原理获得分析依据的。

除此以外，还有太赫兹、红外、毫米波等原理来作为检测手段。

下图为光谱射线以频率从低到高分布图：下面我们来列举一些检测原理及相关幅值单位。

X伦琴射线：伦琴(Wilhelm Conrad Röntgen)射线，又称“X射线”(X-Ray)，它是一种波长很短的电磁辐射，其波长约为（20～0.06）×10-8厘米之间。

伦琴射线具有很高的穿透本领，能透过许多对可见光不透明的物质，如墨纸、木料等。

这种肉眼看不见的射线可以使很多固体材料发生可见的荧光，使照相底片感光以及空气电离等效应，波长越短的X射线能量越大，叫做硬X射线，波长长的X射线能量较低，称为软X 射线。

当在真空中，高速运动的电子轰击金属靶时，靶就放出X射线，这就是X射线管的结构原理。

放出的X射线分为两类：（1）如果被靶阻挡的电子的能量，不越过一定限度时，只发射连续光谱的辐射。

这种辐射叫做轫致辐射；（2）一种不连续的，它只有几条特殊的线状光谱，这种发射线状光谱的辐射叫做特征辐射。

连续光谱的性质和靶材料无关，而特征光谱和靶材料有关，不同的材料有不同的特征光谱这就是为什么称之为“特征”的原因。

X射线的特征是波长非常短，频率很高。

因此X射线必定是由于原子在能量相差悬殊的两个能级之间的跃迁而产生的。

所以X射线光谱是原子中最靠内层的电子跃迁时发出来的，而光学光谱则是外层的电子跃迁时发射出来的。

X射线在电场磁场中不偏转。

这说明X射线是不带电的粒子流。

1906年，实验证明X射线是波长很短的一种电磁波，因此能产生干涉、衍射现象。

X射线用来帮助人们进行医学诊断和治疗；用于工业上的非破坏性材料的检查；在基础科学和应用科学领域内，被广泛用于晶体结构分析，及通过X射线光谱和X射线吸收进行化学分析和原子结构的研究。

X射线(X-ray)检测仪是在不损坏被检物品的前提下使用低能量X 光，快速检测出被检物诺鼎X射线异物检测仪[1]品的内部质量和其中的异物，并通过计算机显示被检物品图像的测试手段。

安检x光机成像原理介绍安检x光机是我们都很熟悉的一种安检设备，但很少有人去了解安检x光机成像原理。

本文将为大家介绍安检x光机成像原理。

安检x光机成像原理安检x光机主要由X光管和X光机电源以及控制电路等组成，而X光管又由阴极灯丝(Cathod)和阳极靶(Anode)以及真空玻璃管组成，X光机电源又可分为高压电源和灯丝电源两部分，其中灯丝电源用于为灯丝加热，高压电源的高压输出端分别家在阴极灯丝和阳极靶两端，提供一个高压电场使灯丝上活跃的电子加速流向阳极靶，形成一个高速的电子流。

安检x光机成像原理中X光的产生方三种方式可产生X光：轫致辐射(Bremsstrahlung)、电子俘获、内转换，x光机产生X光的机理属于轫致辐射。

安检x光机成像原理中，X-ray是由德国仑琴教授在1895年所发现。

这种由真空管发出能穿透物体的辐射线，在电磁光谱上能量较可见光强，波长较短，频率较高，相类似之辐射线有宇宙射线，X-ray等。

产生X-Ray必须要有X光球管，而X光球管基本构造必须拥有：1、阴极灯丝 (Cathod) ；2、阳极靶 (Anode) ；3、真空玻璃管 (Evacuated glass envelope) ；4、当然还要有电源能量供应。

X线的发生程序是首先接通电源，经过降压变压器，供X线管灯丝加热，产生自由电子并云集在阴极附近。

当升压变压器向X线管两极提供高压电时，阴极与阳极间的电势差陡增，处于活跃状态的自由电子，受强有力的吸引，使成束的电子，以高速由阴极向阳极行进，撞击阳极钨靶原子结构。

此时发生了能量转换，其中约1%以下的能量形成了X线，其余99%以上则转换为热能。

前者主要由X线管窗口发射，后者由散热设施散发XRAY提供相应的反馈信号,供闭环控制用采用脉宽调制技术,工作频率在30KHZ左右.电压电流闭环调整,并设有过压,过流保护。

安检机是借助于传送带将被检查行李送入履带式通道完成的。

行李进入通道后，将阻挡光障信号，检测信号被送至控制单元，触发射线源发射 X 射线束。

图片简介:本公开提供了用于对行李或包裹物品进行辐射成像和放射性物质监测的融合系统和方法。

该融合系统包括：辐射成像子系统，该辐射成像子系统被配置成以脉冲模式运行以对行李或包裹物品进行辐射成像；放射性物质监测子系统，该放射性物质监测子系统被配置成以脉冲模式运行以监测所述行李或包裹物品是否含有放射性物质；和同步控制子系统，该同步控制子系统与辐射成像子系统和放射性物质监测子系统二者通信，并被配置成控制辐射成像子系统和放射性物质监测子系统交替地运行。

技术要求1.一种用于对行李或包裹物品进行辐射成像和放射性物质监测的融合系统，包括：辐射成像子系统，该辐射成像子系统被配置成以脉冲模式运行以对行李或包裹物品进行辐射成像；放射性物质监测子系统，该放射性物质监测子系统被配置成以脉冲模式运行以监测所述行李或包裹物品是否含有放射性物质；和同步控制子系统，该同步控制子系统与辐射成像子系统和放射性物质监测子系统二者通信，并被配置成控制辐射成像子系统和放射性物质监测子系统交替地运行，其中辐射成像子系统包括：辐射源，该辐射源被配置成以脉冲模式产生用于照射行李或包裹物品的辐射束；和辐射成像探测器，该辐射成像探测器被配置成检测行李或包裹物品在所述辐射束的照射下发出或产生的射线，以产生用于形成行李或包裹物品的图像的数据，其中辐射源为能够进行可控的脉冲发射的低能X射线源，该低能X射线源适于对所述行李或包裹物品进行X射线能量在千电子伏特（kev）量级的辐射成像。

2.根据权利要求1所述的融合系统，其中所述放射性物质监测子系统包括放射性监测探测器，该放射性监测探测器被配置成以脉冲模式运行以监测所述行李或包裹物品发出的放射性射线。

3.根据权利要求2所述的融合系统，其中放射性监测探测器包括伽马射线探测器和中子探测器中的至少一个。

4.根据权利要求1和3中任一项所述的融合系统，其中同步控制子系统被配置成通过可变、可调的脉冲控制信号，实时控制辐射成像子系统和放射性物质监测子系统交替地运行。
