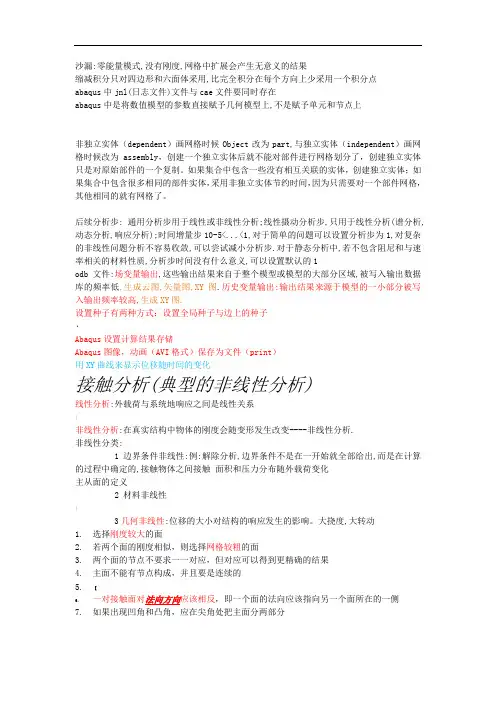

沙漏:零能量模式,没有刚度,网格中扩展会产生无意义的结果缩减积分只对四边形和六面体采用,比完全积分在每个方向上少采用一个积分点abaqus中jnl(日志文件)文件与cae文件要同时存在abaqus中是将数值模型的参数直接赋予几何模型上,不是赋予单元和节点上非独立实体（dependent）画网格时候Object改为part,与独立实体（independent）画网格时候改为assembly，创建一个独立实体后就不能对部件进行网格划分了，创建独立实体只是对原始部件的一个复制。
如果集合中包含一些没有相互关联的实体，创建独立实体；如果集合中包含很多相同的部件实体，采用非独立实体节约时间，因为只需要对一个部件网格，其他相同的就有网格了。
后续分析步: 通用分析步用于线性或非线性分析;线性摄动分析步,只用于线性分析(谱分析,动态分析,响应分析);时间增量步10-5<...<1,对于简单的问题可以设置分析步为1,对复杂的非线性问题分析不容易收敛,可以尝试减小分析步.对于静态分析中,若不包含阻尼和与速率相关的材料性质,分析步时间没有什么意义,可以设置默认的1odb文件:场变量输出,这些输出结果来自于整个模型或模型的大部分区域,被写入输出数据库的频率低,生成云图,矢量图,XY图.历史变量输出:输出结果来源于模型的一小部分被写入输出频率较高,生成XY图.设置种子有两种方式：设置全局种子与边上的种子·Abaqus设置计算结果存储Abaqus图像，动画（AVI格式）保存为文件（print）用XY曲线来显示位移随时间的变化接触分析(典型的非线性分析)线性分析:外载荷与系统地响应之间是线性关系|非线性分析:在真实结构中物体的刚度会随变形发生改变----非线性分析.非线性分类:1 边界条件非线性:例:解除分析,边界条件不是在一开始就全部给出,而是在计算的过程中确定的,接触物体之间接触面积和压力分布随外载荷变化主从面的定义2 材料非线性|3几何非线性:位移的大小对结构的响应发生的影响。
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
20节点实体。
三重二次位移，三线孔隙压力，混合动力，线压力C3D20RP 20-node brick, triquadratic displacement, trilinear pore pressure, reducedintegration20节点实体，三重二次位移，三线孔隙压力，缩减积分C3D20RPH 20-node brick, triquadratic displacement, trilinear pore pressure, hybrid, linearpressure, reduced integration20节点实体，三重二次位移，三线孔隙压力，混合动力，线压力，缩减积分。
CAABSF 同上DQUAD4 无Tetra4CTETRA—Four-sidedSolid Element withfour or ten gridpointsDefines the connections of the CTETRA element定义了CTETRA 单元的连接DTETRA4 无Pyramid5CPYRA_S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard 中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA 单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS 相关手册）。
用户可以决定与*section print 和*section file 相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
CAABSF 同上DQUAD4 无
Tetra4

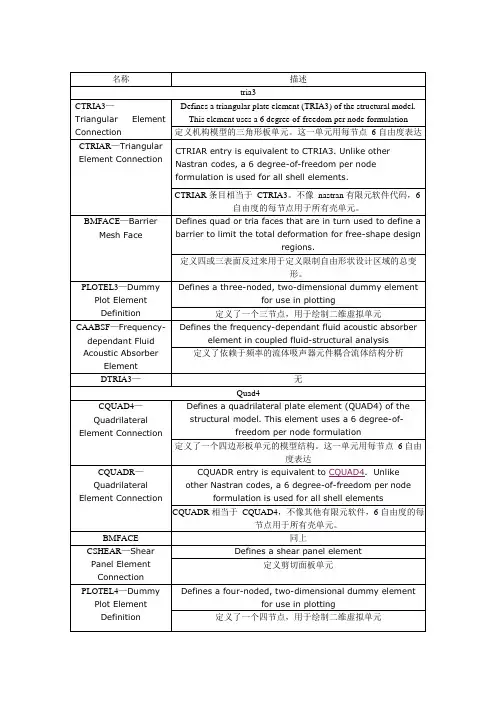

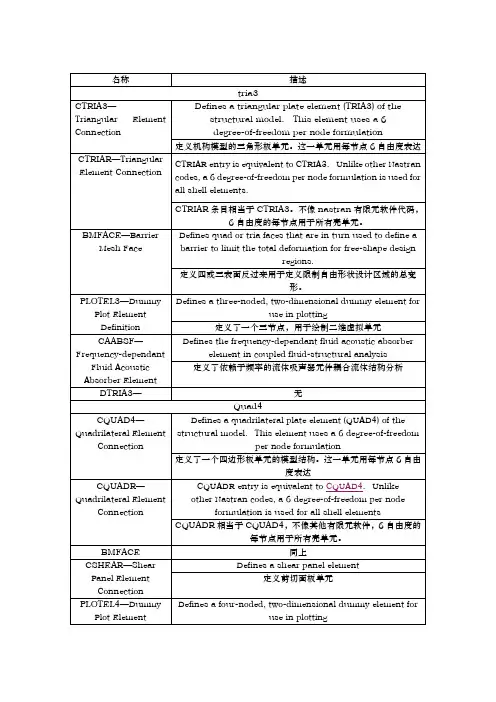

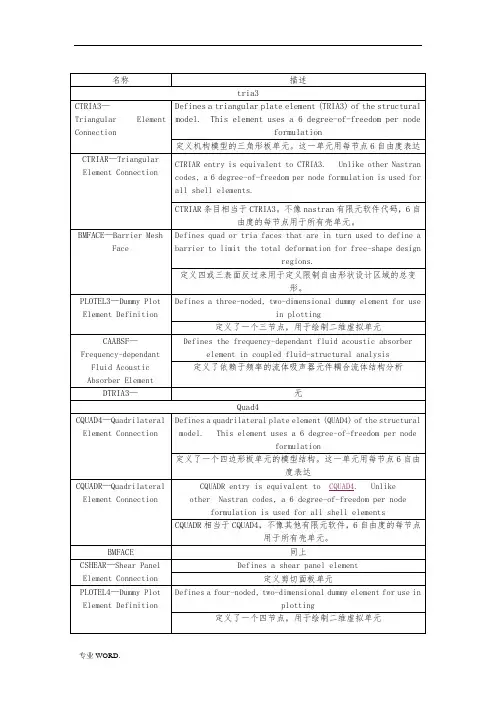

CTETRA—Four-sided Solid Element with four or ten grid points Defines the connections of the CTETRA element 定义了CTETRA单元的连接
DTETRA4 无
Pyramid5
CPYRA_
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standar d中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和 STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQU S/Explici t 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABA QUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
ABAQUS简支梁分析梁单元和实体单元梁单元是ABAQUS中常用的一种单元类型，适用于对梁结构进行分析。
它是一维元素，具有沿一个坐标轴的长度、截面积和转动惯量等属性。
梁单元适用于对纤维偏离主轴较小的梁进行建模。
与梁单元相比，实体单元更适用于对复杂几何形状的梁进行建模。
实体单元是三维元素，它在三个坐标轴上都具有长度，并且可以定义复杂的几何形状。
实体单元适用于对纤维偏离主轴较大的梁、异形梁和复杂梁进行建模。
梁单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如截面形状、材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁单元的草图，定义梁的几何形状和尺寸。
3.定义截面：将截面属性应用到梁单元上，包括截面形状和尺寸。
4.创建网格：使用ABAQUS的网格划分工具将梁的草图划分为网格，生成梁单元。
5.设置材料属性：为梁单元定义材料属性，包括弹性模量、泊松比等。
6.施加边界条件：为梁单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
实体单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁的草图，定义梁的几何形状和尺寸。
3.创建几何图形：使用ABAQUS的几何模块创建复杂的实体几何形状。
4.定义材料属性：为实体单元定义材料属性，包括弹性模量、泊松比等。
5.生成网格：使用ABAQUS的网格划分工具将实体几何形状划分为网格，生成实体单元。
6.施加边界条件：为实体单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
梁单元和实体单元在ABAQUS中都提供了丰富的分析功能和选项，可以根据实际需要使用不同的单元类型来建模和分析梁结构。

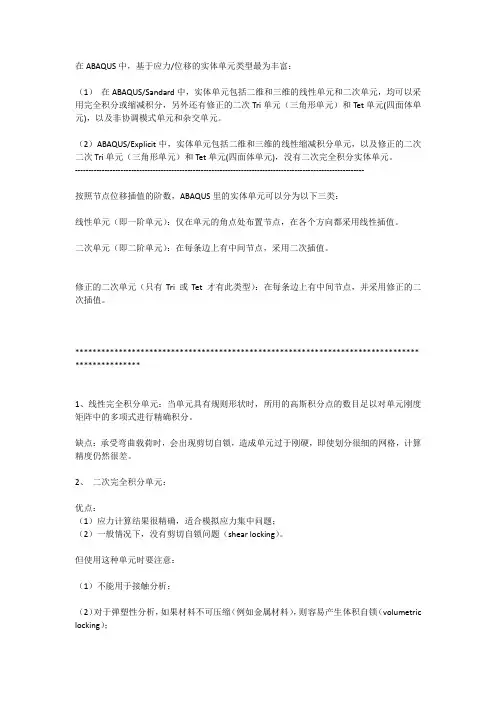

在ABAQUS中，基于应力/位移的实体单元类型最为丰富：（1）在ABAQUS/Sandard中，实体单元包括二维和三维的线性单元和二次单元，均可以采用完全积分或缩减积分，另外还有修正的二次Tri单元（三角形单元）和Tet单元(四面体单元)，以及非协调模式单元和杂交单元。
（2）ABAQUS/Explicit中，实体单元包括二维和三维的线性缩减积分单元，以及修正的二次二次Tri单元（三角形单元）和Tet单元(四面体单元)，没有二次完全积分实体单元。
------------------------------------------------------------------------------------------------------------按照节点位移插值的阶数，ABAQUS里的实体单元可以分为以下三类：线性单元（即一阶单元）：仅在单元的角点处布置节点，在各个方向都采用线性插值。
二次单元（即二阶单元）：在每条边上有中间节点，采用二次插值。
修正的二次单元（只有Tri 或Tet 才有此类型）：在每条边上有中间节点，并采用修正的二次插值。
******************************************************************************* ***************1、线性完全积分单元：当单元具有规则形状时，所用的高斯积分点的数目足以对单元刚度矩阵中的多项式进行精确积分。
缺点：承受弯曲载荷时，会出现剪切自锁，造成单元过于刚硬，即使划分很细的网格，计算精度仍然很差。
2、二次完全积分单元：优点：（1）应力计算结果很精确，适合模拟应力集中问题；（2）一般情况下，没有剪切自锁问题（shear locking）。
但使用这种单元时要注意：（1）不能用于接触分析；（2）对于弹塑性分析，如果材料不可压缩（例如金属材料），则容易产生体积自锁（volumetric locking）；（3）当单元发生扭曲或弯曲应力有梯度时，有可能出现某种程度的自锁。
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用围很广对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和 SAXA单元）和在ABAQUS/Explicit中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
C3D20RP 20-node brick, triquadratic displacement, trilinear pore pressure, reducedintegration20节点实体，三重二次位移，三线孔隙压力，缩减积分C3D20R PH 20-node brick, triquadratic displacement, trilinear pore pressure, hybrid, linearpressure, reduced integration20节点实体，三重二次位移，三线孔隙压力，混合动力，线压力，缩减积分。
abaqus四面体单元类型

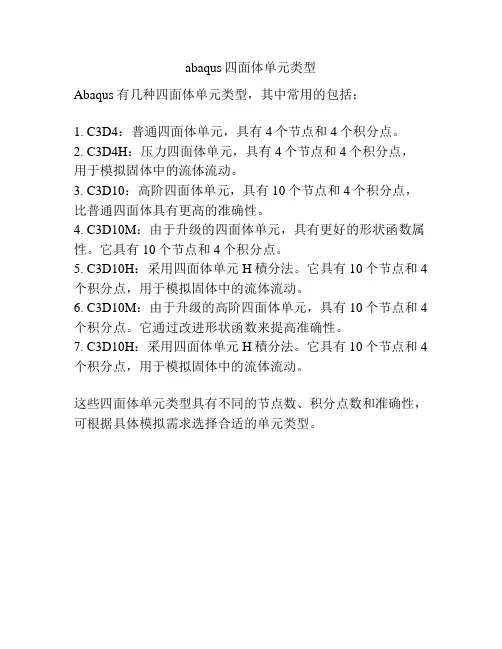

Abaqus有几种四面体单元类型，其中常用的包括：
1. C3D4：普通四面体单元，具有4个节点和4个积分点。
2. C3D4H：压力四面体单元，具有4个节点和4个积分点，用于模拟固体中的流体流动。
3. C3D10：高阶四面体单元，具有10个节点和4个积分点，比普通四面体具有更高的准确性。
4. C3D10M：由于升级的四面体单元，具有更好的形状函数属性。
它具有10个节点和4个积分点。
5. C3D10H：采用四面体单元H積分法。
它具有10个节点和4个积分点，用于模拟固体中的流体流动。
6. C3D10M：由于升级的高阶四面体单元，具有10个节点和4个积分点。
它通过改进形状函数来提高准确性。
7. C3D10H：采用四面体单元H積分法。
它具有10个节点和4个积分点，用于模拟固体中的流体流动。
这些四面体单元类型具有不同的节点数、积分点数和准确性，可根据具体模拟需求选择合适的单元类型。
CAABSF 同上
DQUAD4 无
Tetra4
CTETRA—Four-sided
Solid Element with
four or ten grid points
Defines the connections of the CTETRA element
定义了CTETRA单元的连接
DTETRA4 无
Pyramid5
CPYRA_
S3/S3R 单元可以作为通用壳单元使用。
由于单元中的常应变近似，需要划分较细的网格来模拟弯曲变形或高应变梯度。
S4R 单元性能稳定，适用范围很广
对于复合材料，为模拟剪切变形的影响，应使用适于厚壳的单元（例如S4、S4R、S3、S3R、
S8R），并要注意检查截面是否保持平面。
对于几何非线性分析，在ABAQUS/Standard中的小应变壳单元（S4R5, S8R, S8R5, S8RT, S9R5, STRI3, 和STRI65）使用总体拉格朗日应变算法，应力应变可以相对于参考构型的材料方向改定。
垫片单元是小应变小位移单元，默认情况下其应力应变值也是以初始参考构型定义的行为方向输出。
对于有限膜应变单元（所有的膜单元以及S3/S3R, S4, S4R, SAX,和SAXA单元）和在ABAQUS/Explicit 中的小应变单元，其材料方向是随着曲面的平均刚性旋转运动而变以形成当前构型的材料方向。
此时这些单元的应力应变则是根据当前的参考构型中的材料方向给出的。
（更详细地说明可以参考ABAQUS相关手册）。
用户可以决定与*section print和*section file相关的局部坐标系统是固定不动还是随着曲面的平均刚性运动而旋转。
ABAQUS总结1.在Help中搜索关键词时，⽤引号括起来表⽰把这些词当做整体搜索；不⽤引号，这些词将被分别搜索。
2.点击要删除的线时，按住Shift可以选择多条线同时操作。
要取消对某条线的选择，可以按住Ctrl再点击此线。
3.完成操作时，可以点击Done，或直接点击⿏标中键。
4.平⾯应⼒、平⾯应变问题的截⾯属性为Solid（实⼼体），不是Shell（壳）。
5.ABAQUS/CAE不把材料特性直接赋予单元或实体，⽽是先在Section（截⾯属性）中定义材料特性，再Assign Section（赋予截⾯属性），点取截⾯分别赋予。
6.Load（荷载类型）中的Pressure指单位⾯积上的⼒，压⼒为正，拉⼒为负。
7.Load⾥的BC指的是Boundary Condition（边界条件）。
8.遇到傻×死板的Assign Element Type时，调整显⽰器显⽰为纵向。
9.对话框底部经常出现Cancel和Dismiss，它们都是关闭当前对话框，区别在于：Dismiss出现在包含只读数据的对话框中；Cancel出现在允许修改的对话框中，但此时点Cancel表⽰不作修改⽽退出。
10.⼀个ABAQUS/CAE主窗⼝只能显⽰⼀个模型数据库。
如果想同时显⽰多个模型数据库，可以同时启动多个主窗⼝。
11.i nstance——实体。
所谓实体，是part在Assembly中的⼀种映射，⼀个部件可以对应多个实体。
材料和截⾯属性定义在part（部件）上，interaction（相互作⽤）、BCs（边界条件）Load（荷载）定义在instance（实体）上；mesh（⽹格）可以定义在部件或实体上。
12.A BAQUS中，Section指截⾯属性，包含⼴义的部件特性，⽽不是平时的梁板截⾯形状。
在ABAQUS中，梁板截⾯形状称为Profile。
13.S tep：默认的time period（分析步时间）是1，Nlgeom（⼏何⾮线性）是Off，如果模型中存在⼤的位移或转动，应设置Nlgeom为On。
本人学习abaqus五年的经验总结让你比做例子快十倍本人学习abaqus五年的经验总结-让你比做例子快十倍第二章ABAQUS的基本用法[2](pp15)快捷键：ctrl+alt+左键来缩放模型；ctrl+alt+中键来平移模型；ctrl+alt+右键来旋转模型。
② （第16页）ABAQUS/CAE不会自动保存模型数据。
用户应定期自行保存模型，以避免意外丢失。
[3] （第17页）平面应力问题的截面属性类型是实体而不是壳。
ABAQUS/CAE推荐的建模方法是直接在几何模型上定义整个数值模型（如材料、边界条件、载荷等）。
荷载类型压力的含义是单位面积的力。
正值表示压力，负值表示张力。
[4]（第22页）对于应力集中问题，使用二次单元可以提高应力结果的准确性。
[5](pp23)dismiss和cancel按钮的作用都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击cancel按钮可关闭对话框，而不保存所修改的内容。
[6] （第26页）每个模型中只能有一个由一个或多个实体组成的装配零件。
所谓的“实体”是部件中零件的映射，一个零件可以对应多个实体。
材料和截面特性在构件上定义，相互作用、边界条件和荷载在实体上定义，网格可以在构件或实体上定义，求解过程和输出结果的控制参数在整个模型上定义。
[7](pp26)abaqus/cae中的部件有两种：几何部件（nativepart）和网格部件（orphanmeshpart）。
创建几何部件有两种方法：（1）使用part功能模块中的拉伸、旋转、扫掠、倒角和放样等特征来直接创建几何部件。
（2）导入已有的cad模型文件，方法是：点击主菜单file→import→part。
网格部件不包含特征，只包含节点、单元、面、集合的信息。
创建网格部件有三种方法：（1）导入odb文件中的网格。
（2）导入inp文件中的网格。
（3）把几何部件转化为网格部件，方法是：进入mesh功能模块，点击主菜单mesh→createmeshpart。
断裂模拟方法：一.弥散裂缝模型弥散裂缝模型也可以称为分布裂缝模型,是在年提出的`叫。
此模型假设当单元的最大主应力超过混凝土抗拉强度时,单元在最大主应力垂直的方向形成无数平行的微裂纹如图一所示。
单元发生损伤,需对单元的本构矩阵进行调整。
弥散裂缝模型认为开裂的混凝土还具有一定的连续性,将实际的裂缝“弥散”到整个单元中。
在第一条裂缝出现后,认为混凝土变成了一种“正交异性体”。
裂缝不是离散的或单个的。
此模型一开始认为,当单元开裂时,沿裂纹面垂直方向的应力立刻为零,裂纹面垂直方向与裂纹面切线方向失去了任何抵抗拉应力、剪应力的能力,而另外方向的刚度不变,如果三个方面都发生开裂,则认为这个单元完全失效。
因而单元的弹性矩阵为零。
后来人们发现混凝土开裂后,由于裂纹面颗粒与颗粒之间的相互叹合,裂纹面的抗拉能力并不立即降为零,并且裂纹面还具有一定的抗剪能力。
并且,应力应变曲线具有明显的下降阶段。
于是在本构模型中引进了剪力传递系数,它反映了骨料咬合作用,并且考虑开裂的受拉软化特性,在应变可加性基础上建立开裂单元的本构关系,得到有多条、固定裂纹的单元本构关系或考虑最大主应力方向在加载过程中不断改变的旋转裂纹模型、考虑材料塑性的弹塑性断裂模型。
因为此类模型只需改变开裂单元的本构关系,无须改变单元形式或重新划分单元网格,因此,广泛使用于混凝土结构断裂模拟。
,提出裂缝带模型和非局部连续模型,引入裂缝带、断裂能概念,减少了单元尺寸的影响。
但裂缝带模型假设断裂过程区的宽度是单元的宽度与实际不符。
非局部连续模型的物理意义不明确,且只针对工型张开型裂缝。
二.据北建工一常使用损伤模型的学生说，用损伤模型模拟效果也不错。
《混凝土抗压强度与断裂参数尺寸效应的数值模拟研究》三.《混凝土塑性弥散裂缝模型和应用》混凝土梁的尺寸为600 mm×180 mm ×100 mm［3］，2 个支撑点间长度为500 mm，载荷作用点离左端支撑点距离为175 mm，预设在混凝土梁上的裂缝深度为30 mm，见图1．试验中混凝土参数属性见表1．四.ABAQUS中的混凝土模型开裂问题应用弥散裂纹模型。
Abaqus单元小结1、单元表征单元族：单元名字里开始的字母标志着这种单元属于哪一个单元族。
C3D8I是实体单元；S4R是壳单元；CINPE4是无限元；梁单元；刚体单元；膜单元；特殊目的单元，例如弹簧，粘壶和质量；桁架单元。
自由度dof（和单元族直接相关）：每一节点处的平动和转动1 1方向的平动2 2方向的平动3 3方向的平动4 绕1轴的转动5 绕2轴的转动6 绕3轴的转动7 开口截面梁单元的翘曲8 声压或孔隙压力9 电势11 度（或物质扩散分析中归一化浓度）12＋梁和壳厚度上其它点的温度轴对称单元1 r方向的平动2 z方向的平动6 r-z方向的转动节点数：决定单元插值的阶数数学描述：定义单元行为的数学理论积分：应用数值方法在每一单元的体积上对不同的变量进行积分。
大部分单元采用高斯积分方法计算单元内每一高斯点处的材料响应。
单元末尾用字母“R”识别减缩积分单元，否则是全积分单元。
ABAQUS拥有广泛适用于结构应用的庞大单元库。
单元类型的选择对模拟计算的精度和效率有重大的影响；节点的有效自由度依赖于此节点所在的单元类型；单元的名字完整地标明了单元族、单元的数学描述、节点数及积分类型；所用的单元都必须指定单元性质选项。
单元性质选项不仅用来提供定义单元几何形状的附加数据，而且用来识别相关的材料性质定义；对于实体单元，ABAQUS参考整体笛卡尔坐标系来定义单元的输出变量，如应力和应变。
可以用*ORIENTATION选项将整体坐标系改为局部坐标系；对于三维壳单元，ABAQUS参考建立在壳表面上的一个坐标系来定义单元的输出变量。
可以用*ORIENTATION选项更改这个参考坐标系。
2．实体单元(C)实体单元可在其任何表面与其他单元连接起来。
C3D:三维单元CAX:无扭曲轴对称单元，模拟3600的环，用于分析受轴对称载荷作用，具有轴对称几何形状的结构；CPE:平面应变单元，假定离面应变ε33为零，用力模拟厚结构；CPS:平面应力单元，假定离面应力σ33为零，用力模拟薄结构；广义平面应变单元包括附加的推广：离面应变可以随着模型平面内的位置线性变化。
绘制草图中的投影边（与Solidworks一样）含义：借用已有的三维部件的部分特征（比如一条边）来绘制新的草图。
就是投影边。
定义旋转视角：Tools(工具)——option(选项)——view manipulation, 可以调整视角变换按键Ctrl + Alt + 鼠标左键或中键或右键分别是旋转，平移，缩放Offset Curves = 偏移曲线在完成步骤时，鼠标中键也能代替回车键Radial Pattern 环形阵列右边蓝色的箭头可以选择环形阵列中心点按住Shift 可以多选，按住Ctrl 可以少选Trim 修剪边线包括扭曲，螺距，100（距离/转数）指拉伸100mm,草图旋转一周（即3600），也就是边拉伸边旋转的一个过程是可以在拉伸界面拆分边合并边的。
也可以把一个正方体分成两块Cover Edges = 覆盖面，就是通过封闭的线产生一个面Offset Faces = 偏移面定义材料的阻尼参数后，计算时间会大大增长定义材料属性：Property(属性) ——Create Material(创建材料)，即可Create Instance(将部件实例化)Translate Instance(平移实例)Parallel Edge(边平行)Edge to Edge(共边)Merge/Cut Instances(布尔运算)，即两个实例（可以包括网格）可以合并或者切割如何隐藏装配件：View(视图)——Assembly Display Options(装配件显示选项)——Instance(实例)，在各个实例前打勾即为显示，去掉对勾即为隐藏如何更改各种显示颜色和透明度：点击Color code Dialog(颜色编码) 是调色板样子的图标，可以按部件（Part）等更改，旁边的Toggle Globe Translucency ，即正方体样子的图标，可改变透明度Filed Output(场变量)History Output(历程变量)Interaction(相互作用)Datum Point(基准点)Create Reference Point (创建参考点)，注意与Datum Point (基点) 区分如何创建集：Tools(工具) ——Set(集) ——Manager(管理器)，即可创建集，注意如果在求解后更改集的名称，会导致已有的求解不可用！Constraint Coaxial = 同轴约束柔性体转换成刚体，计算会更快Tie Constraint (绑定约束)，即绑定的实例不会发生相对位移Create Connector Assignment = 创建连接指派Create Connector Section = 创建连接截面（属性），（先创建连接截面（属性），再指派连接，与先创建相互作用属性，再指派相互作用类似）Create Expression Filed = 创建表达式场，即自己写函数表达式Create Mapped Filed = 创建映射场Amplitude = 幅值，即逐渐变化而不是突变，注意，幅值X 方框中的输入值= 最后值，比如输入速度是3，如果幅值此时是2，那么最终的速度结果是6 ！BC = Boundary Condition = 边界条件Create Predefined Filed = 创建预定义场，即一开始就有的条件Create Load Cases = 创建载荷工况，即定义工况可以节省计算时间Seed Part = 部件种子，即创建划分网格的点Seed Edges = 为边布种Assign Mesh Controls = 指派网格控制属性Structured = 结构网格，即网格边线是延续的，优点是形状规则，计算较快Sweep = 扫掠网格网格划分时，橙色代表暂时不能划分，粉色代表可以自由划分网格，绿色代表可以结构划分网格，黄色代表可以扫掠划分网格Cell 表示切割（Partition）后的部分，例如没有切割时，整个就是一个Cell用Replace Selected（替换选择）然后选择单元可以只显示某个网格单元，然后点Replace All 可以还原显示所有Partition Cell = 拆分集几何元素一点加上法线既可以确定一个平面Create Datum Plane: Offset From Plane :创建基准面：从已有平面偏移Partition Edge : Specify Parameter by Location = 拆分边：按位置指定参数在部件，特征里可以看到已有的分割，可以直接删除Virtual Topology: Ignore Entities = 虚拟拓扑:忽略实体，即忽略平面上一条很短的线等，虚拟拓扑即相当于网格细小修复Bottom-Up Mesh = 自底向上网格划分非协调单元存在梯度Object(对象) 中可以选择Assembly(装配体) 或者Part(部件)Verify Mesh = 检查网格Edit Mesh = 编辑网格Create Adaptivity Process = 创建自适应过程，即比如，通过应力结果再自动重新划分网格Create Co-Execution = 创建联合仿真, 即不同的模型之间可以仿真修改作业名称后，就找不到原来的作业结果数据了（但是数据依然存在）画比如彩虹图时勾选Show Location可以显示最大值的点的位置改变变形缩放系数：Common Options ——Basic ——Deformation Scale Factor 即可改变, 当值为1 时，是真实的变形Visible Edges = 可见边更改图例字体：Viewport (视口)——Viewport Annotation Options （视口注释选项）——Legend(图例)，即可Legend = 图例Triad = 坐标轴Result(结果) ——Filed Output ，可以应力图变位移图Plot Symbols (绘制矢量图) ，旁边的Symbol Options 可以改变矢量箭头大小，密度等更改XY曲线的格式等：Options(选项) ——XY Options （XY 选项）File ——Set Work Directory ,可以更改工作目录（最后ODB文件会存放的位置，默认是C 盘。
