厅堂扩声系统设计规范GB50371-2006

厅堂扩声系统设计规范GB 50371—20061 总则1．0．1 为规范厅堂(剧场和多用途礼堂等)扩声系统设计，保证厅堂的观众厅及舞台(主席台)等有关场所听音良好、使用方便，制定本规范。

1．0．2 本规范适用于新建、扩建和改建的各类厅堂相对固定安装的扩声系统设计，不包括电影还音系统(即B环)。

1．0．3 本规范制定了各类厅堂扩声系统设计的技术要求和观众厅的扩声系统特性指标。

1．0．4 扩声系统设计必须与土建各工种设计同步进行，并出具完整的施工图设计文件。

1．0．5 设计单位应具备专业设计能力，并应完成扩声系统的调试，听音指标达到本规范的要求。

1．0．6 厅堂扩声系统设计除执行本规范外，尚应符合国家现行的有关标准和规范的规定2 术语2．O．1 扩声系统 sound reinforcement system，public address system 扩声系统包括设备和声场。

主要过程为：将声信号转换为电信号，经放大、处理、传输，再转换为声信号还原于所服务的声场环境；主要设备包括：传声器、音源设备、调音台、信号处理器、功率放大器和扬声器系统。

2．0．2 扩声控制室 sound control room操作控制扩声系统设备的技术用房，简称声控室。

2．0．3 功放机房 power amplifier room放置扩声系统功率放大器的技术用房。

2．0．4 最大声压级 maximum sound pressure level扩声系统完成调试后，在厅堂内务测量点可能的最大峰值声压级的平均值。

以峰值因数(1．8～2．2)限制的额定通带粉红噪声为信号源，其最大峰值声压级为RMS声压级的长期平均值加上峰值因数的以10为底的对数再乘以20，单位：dB。

2．0．5 最大可用增益 maximum available gain厅堂扩声系统在声反馈临界状态时的增益减去6dB。

2．0．6 传输频率特性 transmission frequency response 扩声系统在稳定工作状态下，厅堂内务测量点稳态声压级的平均值相对于扩声设备输入端的电平的幅频响应。

厅堂扩声设计规范要点（GB/T50371-2006《厅堂扩声系统设计规范》）湖北艺术职业学院范国志一.厅堂扩声系统组成1.观众厅扩声系统（观众厅扩声、舞台返送）2.内部广播与通信系统（机房、化妆、服装、候场等工作房间）3.背景音乐系统（休息厅、门厅）二.厅堂扩声系统设计文件组成1.系统原理图、设备布置图、设备接线图、管线图、安装节点图、声场分布分析图2.系统设计（含辅助设计）与设备选型说明三.设计步骤与主要技术内容1.确定厅堂扩声级别与其声学特性。

即依功能要求确定其属文艺演出类/多用途含戏曲类/会议类及其级别。

2.确定厅堂扩声系统的组成。

即观众厅扩声系统/内部广播与通信系统/背景音乐系统。

3.确定主扩声系统的扩声制式（单声道扩声/双声道立体声扩声/多声道立体声扩声）、扬声器布置方式（集中式/分区式/分散式）、音频信号分频数与其方式（功率分频/电子分频、二分频/三分频/四分频）4.设计技术参数计算（最大声压级、声场分布（每个声道扬声器全场独立全覆盖）、传声增益、背景噪声）与设备选型。

5.确定音源包括传声器的分布与选型。

6. 利用辅助设计软件绘制声场分布分析图。

7.编绘系统原理图、设备布置图、设备接线图、管线图、安装节点图。

四.主要要求1.传声器（1）数量、类型要满足功能要求，有利于抑制声反馈（2）插座分布在台口、乐池及侧台等处（3）选用屏敝的平衡电缆2.扬声器与功率放大器（1）由主扩、补充与辅助、次低频及效果扬声器组成。

（2）主扬声器应与声源的视觉方向尽量一致，最大扩声距离应不大于三倍临界距离，扬声器与任一只传声器的距离宜尽量大于临界距离且在扬声器辐射角范围之外。

（3）文艺演出的大、中型场所应选用三声道分别独立覆盖全场的主扩声系统组成，使之具有较好立体声效果。

（4）主扬声器装在较高台口上方的，应在台口两侧下方安装补充扬声器，以拉低声像高度。

（5）同一声道多只扬声器要减少声波干涉。

（6）严格控制不同扬声器的声程差引起双重声或干扰主声源的方向。

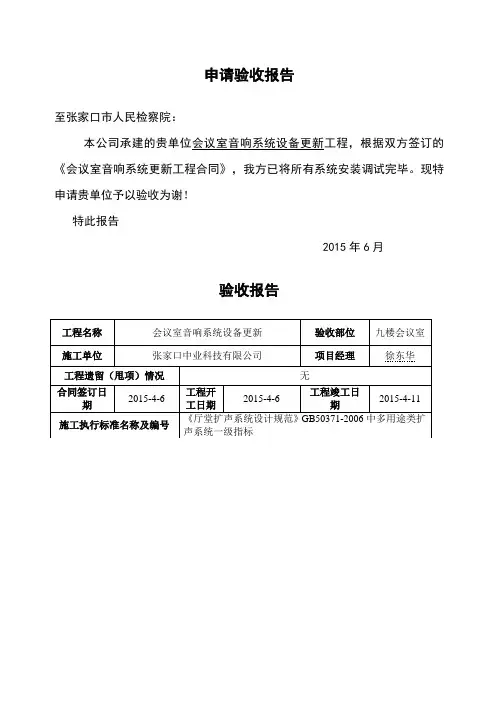

申请验收报告
至张家口市人民检察院：
本公司承建的贵单位会议室音响系统设备更新工程，根据双方签订的《会议室音响系统更新工程合同》，我方已将所有系统安装调试完毕。

现特申请贵单位予以验收为谢！
特此报告
2015年6月
验收报告
系统拓扑图
系统操作说明
1.先打总电源空气开关然后在打开音响部分的空气开关。

2.开起电源时序器确定所有的设备都打开。

3.会议时把主扩声音箱的主音量推到0db。

4.如做娱乐活动时，可将低音音箱的主音量推到0db。

5.检查麦克风是否有。

6.然后打开调音台，推起需要使用的会议话筒的子推子到-5db左右，设备就可以正常的使用了。

7.将需要使用的音源路打开，比如DVD、或点歌机、或主席台的音频输入。

注：因为每个人的嗓音都是不一样的所以需要对人声进行修改和美化，那么就需要使用调音台上子通道的控制旋扭，来对声音进行更好的美化。

主通道的推子固定在一定的量以后如果需要改变声音的大小应先考虑使用子通道来控制这样即可以很好的控制需要控制的音量大小也不会影响其它子通道的声音可以更好的掌握每个子通道间声音的比例。

厅堂扩声系统设计规范GB 50371—20061 总则1．0．1 为规范厅堂(剧场和多用途礼堂等)扩声系统设计，保证厅堂的观众厅及舞台(主席台)等有关场所听音良好、使用方便，制定本规范。

1．0．2 本规范适用于新建、扩建和改建的各类厅堂相对固定安装的扩声系统设计，不包括电影还音系统(即B环)。

1．0．3 本规范制定了各类厅堂扩声系统设计的技术要求和观众厅的扩声系统特性指标。

1．0．4 扩声系统设计必须与土建各工种设计同步进行，并出具完整的施工图设计文件。

1．0．5 设计单位应具备专业设计能力，并应完成扩声系统的调试，听音指标达到本规范的要求。

1．0．6 厅堂扩声系统设计除执行本规范外，尚应符合国家现行的有关标准和规范的规定2 术语2．O．1 扩声系统 sound reinforcement system，public address system 扩声系统包括设备和声场。

主要过程为：将声信号转换为电信号，经放大、处理、传输，再转换为声信号还原于所服务的声场环境；主要设备包括：传声器、音源设备、调音台、信号处理器、功率放大器和扬声器系统。

2．0．2 扩声控制室 sound control room操作控制扩声系统设备的技术用房，简称声控室。

2．0．3 功放机房 power amplifier room放置扩声系统功率放大器的技术用房。

2．0．4 最大声压级 maximum sound pressure level扩声系统完成调试后，在厅堂内务测量点可能的最大峰值声压级的平均值。

以峰值因数(1．8～2．2)限制的额定通带粉红噪声为信号源，其最大峰值声压级为RMS声压级的长期平均值加上峰值因数的以10为底的对数再乘以20，单位：dB。

2．0．5 最大可用增益 maximum available gain厅堂扩声系统在声反馈临界状态时的增益减去6dB。

2．0．6 传输频率特性 transmission frequency response 扩声系统在稳定工作状态下，厅堂内务测量点稳态声压级的平均值相对于扩声设备输入端的电平的幅频响应。

厅堂扩声系统设计规范GB 50371—20061 总则1．0．1 为规范厅堂(剧场和多用途礼堂等)扩声系统设计，保证厅堂的观众厅及舞台(主席台)等有关场所听音良好、使用方便，制定本规范。

1．0．2 本规范适用于新建、扩建和改建的各类厅堂相对固定安装的扩声系统设计，不包括电影还音系统(即B环)。

1．0．3 本规范制定了各类厅堂扩声系统设计的技术要求和观众厅的扩声系统特性指标。

1．0．4 扩声系统设计必须与土建各工种设计同步进行，并出具完整的施工图设计文件。

1．0．5 设计单位应具备专业设计能力，并应完成扩声系统的调试，听音指标达到本规范的要求。

1．0．6 厅堂扩声系统设计除执行本规范外，尚应符合国家现行的有关标准和规范的规定2 术语2．O．1 扩声系统 sound reinforcement system，public address system 扩声系统包括设备和声场。

主要过程为：将声信号转换为电信号，经放大、处理、传输，再转换为声信号还原于所服务的声场环境；主要设备包括：传声器、音源设备、调音台、信号处理器、功率放大器和扬声器系统。

2．0．2 扩声控制室 sound control room操作控制扩声系统设备的技术用房，简称声控室。

2．0．3 功放机房 power amplifier room放置扩声系统功率放大器的技术用房。

2．0．4 最大声压级 maximum sound pressure level扩声系统完成调试后，在厅堂内务测量点可能的最大峰值声压级的平均值。

以峰值因数(1．8～2．2)限制的额定通带粉红噪声为信号源，其最大峰值声压级为RMS声压级的长期平均值加上峰值因数的以10为底的对数再乘以20，单位：dB。

2．0．5 最大可用增益 maximum available gain厅堂扩声系统在声反馈临界状态时的增益减去6dB。

2．0．6 传输频率特性 transmission frequency response 扩声系统在稳定工作状态下，厅堂内务测量点稳态声压级的平均值相对于扩声设备输入端的电平的幅频响应。

会议类扩声系统声学特性指标等级最大声压级（dB）传输频率特性传声增益（dB）稳态声场不均匀度（dB）早后期声能比（可选项）（dB）系统总噪声级一级额定通带内：大于或等于98dB以125~4000Hz的平均声压级为0dB，在此频带内允许范围:-6dB~+4dB; 63~125Hz和4000~8000Hz的允许范围见图4.2.3 -1125~4000Hz的平均值大于或等于-10dB1000Hz,4000Hz时小于或等于+8dB500~2000Hz内1/1倍频带分析的平均值大于或等于+ 3dBNR-20二级额定通带内:大于或等于95dB以125~4000Hz的平均声压级为0dB，在此频带内允许范围:-6dB~+4dB; 63~125Hz和4000~8000Hz的允许范围见图4.2.3 -2125~4000Hz的平均值大于或等于-12dB1000Hz,4000Hz时小于或等于+10dB500~2000Hz内1/1倍频带分析的平均值大于或等于+ 3dBNR-25多用途类扩声系统声学特性指标等级最大声压级（dB）传输频率特性传声增益（dB）稳态声场不均匀度（dB）早后期声能比（可选项）（dB）系统总噪声级一级额定通带内：大于或等于103dB以100~6300Hz的平均声压级为0dB，在此频带内允许范围:-4dB ~ +4dB;50~100Hz和6300~12500Hz的允许范围见图4.2.2 -1125~6300Hz的平均值大于或等于-8dB1000Hz时小于或等于+6dB；4000Hz时小于或等于+8dB500~2000Hz内1/1倍频带分析的平均值大于或等于+ 3dBNR-20二级额定通带内:大于或等于98dB以125~4000Hz的平均声压级为0dB，在此频带内允许范围:-6dB ~ +4dB;63~125Hz和4000~8000Hz的允许范围见图4.2.2 -2125~4000Hz的平均值大于或等于-10dB1000Hz,4000Hz时小于或等于+8dB500~2000Hz内1/1倍频带分析的平均值大于或等于+ 3dBNR-25 图4.2.2 -1图4.2.2 -2。

声场测试总结依据1.GB 50371-2006《厅堂扩声系统设计规范》会议类扩声系统声学特性指标2.GB T 4959-1995《厅堂扩声特性测量方法》测试步骤：一．系统初始化，选测试点。

二．校准SmaartLive的声压级三．测试音箱相位四．测（调）试以下指标：序号指标测点选取手段备注1 传输频率特性8点，无楼座5点多频率2 传声增益8点，无楼座5点声压计有源音箱90dB粉红噪声3 最大声压级8点，无楼座5点声压计4 稳态声场不均匀度不少于座位数1/60 声压计85~90dB5 系统总噪声级空场，不少于5点声压计如果测试之后作了调整，那么记录调整之后的参数。

指标术语解释：摘自GB 50371一2006《厅堂扩声系统设计规范》传输频率特性transmission frequency response扩声系统在稳定工作状态下，厅堂内各测量点稳态声压级的平均值相对于扩声设备输入端的电平的幅频响应。

传声增益transmission gain扩声系统在最大可用增益状态时,厅堂内各测量点稳态声压级平均值与扩声系统心型[R(θ)=(1+ cos θ)/2 ]传声器处稳态声压级的差值，单位:dB 。

最大声压级maximum sound pressure level扩声系统完成调试后，在厅堂内各测量点可能的最大峰值声压级的平均值L M 。

以峰值因数(1. 8-2. 2)限制的额定通带粉红噪声为信号源，其最大峰值声压级为RMS 声压级的长期平均值L RMS 、加上峰值因数的以10为底的对数再乘以20，单位:dB 。

)2.2~8.1lg(20+=RMS L L声场不均匀度sound distribution厅堂内 (有扩声时)各测量点的稳态声压级的差值，单位dB 。

系统总噪声级system total noise level扩声系统在最大可用增益工作状态下，厅堂内各测量点扩声系统所产生的各频带的噪声声压级(扣除环境背景噪声影响)平均值，以NR-曲线评价。

声频工程技术高级培训班（第一期）厅堂扩声系统设计要点就厅堂扩声系统设计中，需要注意和把握的一些问题分六个小题目进行简要的讨论，其中的有些设计原则也适用于体育场、馆和会堂等。

一.我国专业音响工程应用的发展与现状二.扩声系统设计的根本问题是声学问题三.正确理解“扩声系统声学特性指标”国家标准GB 50371-2006《厅堂扩声系统设计规范》四.使用电声的方法改变室内声学特性五.剧院音响系统数字网络化将是今后发展的趋势六.剧场扩声系统音质控制和系统调试一.我国专业音响工程应用的发展与现状半个多世纪以来，伴随文化、体育等建设事业的发展，科技的进步以及我国综合国力的不断提高，我国专业音响工程应用取得了长足的进步特别是改革开放以来得到了飞速的发展。

这里仅就专业音响在剧院、会堂和体育场馆工程中的应用进行简要的阐述。

我国专业音响工程应用的发展按时间顺序划分大致可分为这样几个阶段：1．解放初期至文革前这个时期新建的专业剧场和体育场馆为数不多，以北京为例主要有：建于1959年的北京工人体育场；为举办第26届世乒赛于1961年兴建的北京工人体育馆；天桥剧场始建于1953年，是新中国成立后建设的第一座剧院；隶属于北京人民艺术剧院的首都剧场1955年交付使用。

当时大多是一些社会上或单位的俱乐部或礼堂。

这个时期的文艺团体演出基本上不使用扩声，只是会议使用一些简单的《扩大》通常采用的是带收音、前级的电子管功放《一体机》。

2．文革至改革开放初期文革期间的“样板戏”为了“突出英雄人物”在演出中开始普遍使用扩声，当时的音响器材基本上都是国内产品。

可以这样的说“样板戏”为文艺团体演出使用扩声“开辟了先河”。

1974年第四机械工业部为配合中央乐团出国演出，组织了6个省市18个厂家在半年左右的时间里研发、生产了我国第一套专业音响产品，后来有人把它称之为“零的突破”。

具有代表性的器材是：CR1-1、CR1-3、CR1-5话筒；20瓦两分频音箱；DK-100电子管功放和16路前级等，这套器材后来被广大文艺演出团体所采用。

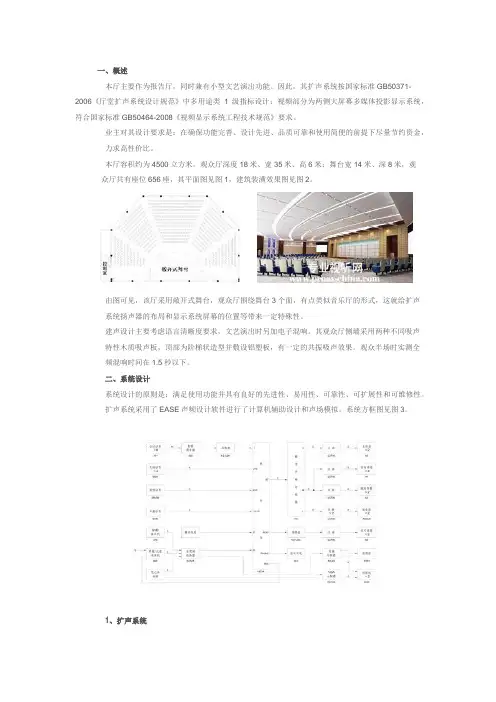

3.系统设计依据和设计原则3.1扩声系统设计指标本设计方案是集流行剧院扩声系统的标准和要求为一体来设计的。

我们综合吸取了当前国内各种剧院音响系统的特点而设计制作，都具备了很好的先进性、实用性、高稳定性以及良好的兼容性和可扩展性等特点。

我们经过缜密思维、精心设计，制作出了此套科学、严谨、完美的系统方案。

其中，方案中扩声系统的主要设备以Soundbullet（声必力）专业音响设备为主，其它相关配套设备均选用了稳定可靠的国内外知名品牌产品。

工程完工后，本影剧院将达到国内外一流专业标准！根据剧院的声学环境、节目类型及音源动态要求和使用功能，以语言为主的扩声系统设计指标如下，达到并部分超过“语言兼音乐扩声一级”标准。

具体设计指标整理如下：随着科学技术的进步，特别是数字技术在音频领域中的广泛应用，使得声信号的记录与重放有了很大的改善。

但音质的好坏不仅与设备有关，还与声学环境和人耳的听觉特性有关，在同样设备的条件下后者显得更为重要。

所以，在扩声系统设计中：➢以听众厅实际建声条件为基础➢紧密围绕“音质、方向感、响度与传声增益、稳定性”四项要素相对应的技术要求进行优化设计在设计本系统的过程中要达到以下设计目标：1、整个观众席有均匀的声压级，减少“声阴影区”。
