12差示扫描量热法(DSC)

2 设定实验条件
包括升温、降温速率和温度范围等，根据反应条件进行调整。
3 记录数据
自动化记录实验数据，并生成相应的曲线图像和热力学参数。
应用领域
差示扫描量热法广泛应用于化学、药品、食品、材料等领域，用于研究反应动力学、相变、热稳定 性、材料性能等问题。
1
化学领域
研究化学反应热力学、动力学、催化作用、聚合反应等。
吸热反应
反应过程中吸收热量，导致温 度下降，被量热计测量为正信 号。
基线
参比物和样品在无反应条件下 的基线，用于校正信号。
仪器和操作流程
差示扫描量热仪由样品盒、参比盒、控温系统、传感器和计算机组成。操作流程包括样品制备、 调试仪器、设定实验条件、记录数据、数据分析。
1 样品制备
样品必须纯净、均匀、充分干燥，以确保实验结果准确可靠。
2
材料领域
研究材料的热稳定性、热膨胀系数、晶体相变等。
3
药品领域
研究药品的热稳定性、储存条件、配方优化、反应动力学等。
优点和局限性
差示扫描量热法相比其他热学技术具有高灵敏度、快速、高精度、不需样品分离等优点，但也存在信号 干扰、噪声较大、基线不稳定等局限性。
优点
高灵敏度、高精度、
局限性
信号干扰、噪声较大、基线不稳定、不能确 定速率控制步骤。
案例研究
差示扫描量热仪可以用来研究化合物溶解和结晶过程、聚合反应、材料热稳定性等问题。
化合物溶解
结晶反应
研究葡萄糖在水中的溶解过程， 获得了其热力学参数。
观察钠乙酰丙酸盐的晶体化过 程，得到了其热力学曲线。
聚合反应
探究丙烯酸甲酯聚合反应的热 效应及反应动力学参数。
差示扫描量热法(DSC)

DSC测试过程的步骤
样品准备
准备纯净、干燥的样品，并将其放置在DSC样品 舱中。
测量热响应
测量样品与参考样品之间的温差，得出样品的热 性质。
控制升温
以固定的升温速率升温样品，常见的升温速率为 10°C/min。
数据分析
根据热曲线，分析样品的热稳定性、物相转变、 反应动力学等信息。
DSC测试在材料研究中的应用
差示扫描量热法(DSC)测 试源自法差示扫描量热法(DSC)是一种常用的热分析技术，用于测量物质热性质。通过 分析样品在控制升温条件下的热响应，DSC可以提供有关材料的热稳定性、热 传导、物相变化等关键信息。
差示扫描量热法(DSC)测试方法 的原理
DSC通过比较被测样品与参考样品之间的热响应差异来测量热性质。当样品吸 收或释放热量时，DSC测量并绘制样品温度与参考温度之间的差异曲线，从而 提供有关样品热行为的信息。
热效应分析
研究反应的热放热或吸热性质， 评估反应的热稳定性。
聚合反应研究
研究聚合反应的起始温度、聚合 速率等关键参数。
DSC测试在药物研发中的应用
1
药物热性质表征
测量药物在不同温度下的热行为，为药
药物相变分析
2
物配方设计提供基础数据。
研究药物的晶型转变、熔化过程等，影
响药物的稳定性和溶解性。
3
配方优化
1 热稳定性评估
通过测量材料的热分解、熔融温度等参数， 评估材料的热稳定性。
2 相变分析
研究材料的物相变化过程，如晶化、熔化、 聚合等。
3 热导率测量
4 物性表征
通过分析样品的热响应，计算材料的热导率。
了解材料的热膨胀系数、比热容等物理性质。
DSC测试在化学反应中的应用

DTA存在的两个缺点： 1 ）试样在产生热效应时，升温速率是非线性 的，从而使校正系数 K值变化，难以进行定量； 2 ）试样产生热效应时，由于与参比物、环境 的温度有较大差异，三者之间会发生热交换， 降低了对热效应测量的灵敏度和精确度。 →使得差热技术难以进行定量分析，只能进行定 性或半定量的分析工作。
热 流
温度→
2. 气氛的影响
气氛的成分对DSC曲线的影响很大，可以被氧化 的试样在空气或氧气氛中会有很大的氧化放热峰， 在氮气或其它惰性气体中就没有氧化峰了。 对于不涉及气相的物理变化，如晶型转变、熔融、 结晶等变化，转变前后体积基本不变或变化不大， 则压力对转变温度的影响很小，DSC峰温基本不变； 但对于放出或消耗气体的化学反应或物理变化，压 力对平的温度有明显的影响，则DSC峰温有较大的 变化，如热分解、升华、汽化、氧比、氢还原等。
5
DSC基本结构
DSC基本原理
将有物相变化的样品和在所测定温度范围内不发生相 变且没有任何热效应产生的参比物，在相同的条件下进行 等温加热或冷却，当样品发生相变时，在样品和参比物之 间就产生一个温度差。放置于它们下面的一组差示热电偶 即产生温差电势UΔT，经差热放大器放大后送入功率补偿 放大器，功率补偿放大器自动调节补偿加热丝的电流，使 样品和参比物之间温差趋于零，两者温度始终维持相同。 此补偿热量即为样品的热效应，以电功率形式显示于记录 仪上。

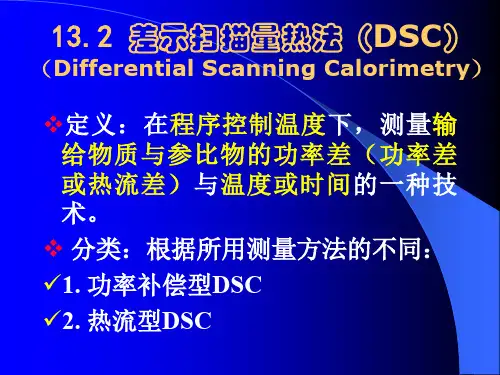

功率补偿型(Power Compensation) 在样品和参比物始终保持相同温度的条件下，测定 为满足此条件样品和参比物两端所需的能量差，并 直接作为信号Q（热量差）输出。 热流型(Heat Flux) 在给予样品和参比物相同的功率下，测定样品和参 比物两端的温差T，然后根据热流方程，将T（温 差）换算成Q（热量差）作为信号的输出。

聚合物的热谱分析——差示扫描量热法(DSC)一、实验目的1.了解DTA、DSC的原理。

2．掌握用DTA、DSC测定聚合物的T g、T c、T m、X D。

二、实验原理1．DTA图（11-1）是DTA的示意图。

通常由温度程序控制、气氛控制、变换放大、显示记录等部分所组成。

比较先进的仪器还有数据处理部分。

温度程序控制是使试样在要求的温度范围内进行温度控制，如升温、降温、恒温等，它包括炉子（加热器、制冷器等）、控温热电偶和程序温度控制器。

气氛控制是为试样提供真空、保护气氛和反应气氛，它包括真空泵、充气钢瓶、稳压阀、稳流阀、流量计等。

交换器是由同种材料做成的一对热电偶，将它们反向串接，组成差示热电偶，并分别置于试样和参比物盛器的底部下面，示差热电偶的电压信号，加以放大后送到显示记录。

参比物应选择那些在实验温度范围内不发生热效应的物质，如α-Al2O3、石英粉、MgO粉等，它的热容和热导率与样品应尽可能相近，当把参比物和试样同置于加热炉中的托架上等速升温时，若试样不发生热效应，在理想情况下，试样温度和参比物温度相等，ΔT＝0，差示热电偶无信号输出，记录仪上记录温差的笔仅划一条直线，称为基线。

另一支笔记参比物温度变化。

而当试样温度上升到某一温度发生热效应时，试样温度与参比物温度不再相等，ΔT≠0，差示热电偶有信号输出，这时就偏离基线而划出曲线。

ΔT随温度变化的曲线即DTA曲线。

温差ΔT作纵坐标，吸热峰向下，放热峰向上。

炉子的温度T w以一定的速度变化，基准物的温度T r在t＝0时与T w相等。

但当T w开始随时间增加时，由于基准物与容器有热容C r，发生一定的滞后；试样温度T s也相同，不同的热容，滞后的时间也不同，T w、T r、T s之间出现差距，在试样不发生任何热变化时ΔT呈定值，如图12-2所示。

其值与热容、热导和升温速度有关。

而热容、热导又随温度变化，这样，在整个升温过程中基线会发生不同程度的漂移。
