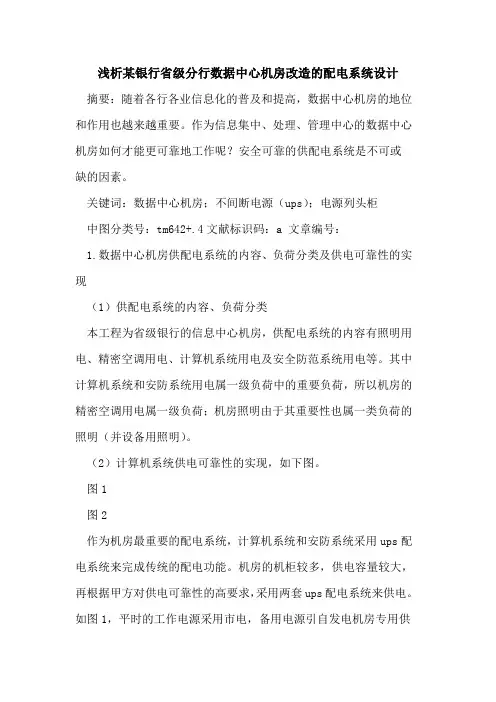

浅析某银行省级分行数据中心机房改造的配电系统设计
摘要：随着各行各业信息化的普及和提高，数据中心机房的地位和作用也越来越重要。作为信息集中、处理、管理中心的数据中心机房如何才能更可靠地工作呢？安全可靠的供配电系统是不可或缺的因素。
关键词：数据中心机房；不间断电源（ups）；电源列头柜
中图分类号：tm642+.4文献标识码：a 文章编号：
1.数据中心机房供配电系统的内容、负荷分类及供电可靠性的实现
（1）供配电系统的内容、负荷分类
本工程为省级银行的信息中心机房，供配电系统的内容有照明用电、精密空调用电、计算机系统用电及安全防范系统用电等。其中计算机系统和安防系统用电属一级负荷中的重要负荷，所以机房的精密空调用电属一级负荷；机房照明由于其重要性也属一类负荷的照明（并设备用照明）。
（2）计算机系统供电可靠性的实现，如下图。
图1
图2
作为机房最重要的配电系统，计算机系统和安防系统采用ups配电系统来完成传统的配电功能。机房的机柜较多，供电容量较大，再根据甲方对供电可靠性的高要求，采用两套ups配电系统来供电。如图1，平时的工作电源采用市电，备用电源引自发电机房专用供电回路，经过双电源切换装置（atse1） 后进入ups的输入配电柜，再经过ups(包括主机和电池)，至输出配电柜.输出配电柜采用放射式供电为电源列头柜（指放在计算机柜头部的用于分配电能的机柜，俗称列头柜，起到配电、监控、测量、保护、告警等功能）、安防用电和计算机维修电源等供电。为防止计算机系统受雷电流的破坏，在atse后接入浪涌保护器；为进行ups的维护检修时不影响计算机系统的正常供电，atse1(2)应为具有旁路功能的转换开关。
需要指出的是，为加强供电的可靠性，我们把四台电源列头柜、维修电源、安防用电的工作和备用电源平均分配到两套ups的配电回路，即采用“n+1”型冗余并机方案。这样，如果一台ups配电系统出现问题，在并机信号的调控下，此台ups将会“自动脱机”，由另n套ups系统能给所有的负载供电。
银行机房电源解决方案
随着金融行业的业务种类和业务量的大幅度增长，银行业务已经越来越广泛地深入到国民经济和大众生活的方方面面。在信息技术的推动下，不同地区之间的经济联系日益紧密，金融机构为了适应这一趋势，普遍在省市范围内，乃至全国范围内进行网络互连，实现通存通兑、异地取款等功能，以融入金融一体化的架构之中。计算机网络技术成为各种电子业务的依托，于是计算机主机的电源供电系统成为了银行业务正常运行的基本保障。
以往用于银行大型机房的供电系统一般均采用图1形式。
在这种结构中，银行大型机房内的设备主要由冗余备份的交易处理主机、存储设备以及用于连接中心机房和各个分中心的网络交换设备组成。由于银行主机运行的应用系统多数基于Unix操作系统，因此对供电系统的可用性要求极高，如果发生意外的断电事故，轻则影响当前的业务，重则会造成系统数据丢失，造成直接经济损失和银行信誉的间接损失，香港汇丰银行曾经发生的2小时业务中断就是由于供电系统问题造成的。
图1的供电系统采用了多级冗余来提高系统可用性：多路市电和柴油发电机互为备份并为UPS提供交流供电；通过多台UPS的并联来提高UPS系统的可用性，一旦出现单台UPS故障，该UPS自动退出并联系统，负载仍旧依靠余下的UPS来保护，UPS系统同时备有应急旁路系统，保证在所有UPS出现故障时的供电。上述手段采用的目的是减少系统中的单点故障——单处故障、全局失效的点。
那么，该供电系统中是否还存在单点故障呢？ 答案是：有。
如何消除单点故障？
UPS输出至负载的配电线路就是一处单点故障源，如果该线路上有某处发生故障，例如分配开关、电缆、连接端子，均会导致UPS对负载的保护失效，负载有时会在UPS正常工作的情况下出现断电，所以说UPS前后的配电线路的可靠性要求是不同的，越接近负载的位臵对可靠性要求就越高。那么，如何解决该单点故障呢？
通过分析机房内的核心设备——小型机、磁盘阵列/柜式电源可见，一般此类设备的电源普遍采用2路输入，甚至3路输入方式，内部电源的容量也具有1+1的冗余能力。也就是说负载可以使用2路交流供电，当其中处于供电的1路发生故障时，可自动将供电转换至第2路供电，甚至在2路电源均故障时，某些设备还可以切换至直接使用支流供电工作，结合该特性，提出图2供电方案。
