直流电机绕组
- 格式：ppt
- 大小：619.00 KB
- 文档页数：34
下载文档原格式
合集下载
电机学-直流电机原理与绕组
几何中性线
15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14
+－
+
－
N
+S
－N
S
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
+
－
整理课件
－
电路图
结合电刷的放置， 得到该瞬时的电路图
每个极下的元件组成一条支路。 即单迭绕组的并联支路数正好等 于电机的极数。 这是单整迭理课绕件组的重要特点之一。
D a (弧长)
2p
Z （槽数）
2p
（电角度）
整理课件
有关电枢绕组名词、术语
元件（线圈）：
第一节距y1 y1
每一个元件的两个元件边在电枢表面所跨的距离， 常用槽数来表示
第二节距y2（y2<0）
联接在同一个换向片上两个不同元件的元件 边在电枢表面跨过的距离
合成节距y： y=y1+y2
0
整理课件
A
If0 If
I fN F f 0 IN
直流电机的空载磁场
空载时，励磁磁动势主要消
耗在气隙上。当忽略铁磁材料的
极靴
磁阻时，主磁极下气隙磁通密度
极身
的分布就取决于气隙的大小和形 状。
磁极中心及附近的气隙小且
几何中性线
均匀，磁通密度较大且基本为常 数，靠近极尖处，气隙逐渐变大，
（a）气隙形状
整理课件
三、直流电机的额定值
额定容量PN： 输出功率 额定电压UN：额定状态下出线端电压； 额定电流IN：额定状态下出线端电流； 额定转速n： 额定状态下的电机转速
★
直流发电机： 电功率PN＝UN·IN 直流电动机： 机械功率PN＝UN·IN ·
直流电机的绕组
直流电机的绕组一、前言直流电机是一种常见的电动机，广泛应用于各种领域，如工业、交通、家电等。
直流电机的绕组是直流电机的核心部件之一，它决定了直流电机的性能和特点。
本文将详细介绍直流电机的绕组。
二、直流电机的基本结构直流电机由定子和转子两部分组成。
其中，定子是不动的部分，包括磁极、线圈等；转子则是旋转的部分，包括轴、磁极等。
在工作时，定子中的线圈通过外部供电产生磁场，使转子旋转。
三、直流电机的绕组类型根据线圈排列方式不同，直流电机的绕组可以分为串联式绕组和并联式绕组两种类型。
1. 串联式绕组串联式绕组是将多个线圈依次串联起来，在两端接上外部供电。
串联式绕组可以增加线圈总匝数，提高输出功率和扭矩。
但同时也会增加线路阻抗和损耗。
2. 并联式绕组并联式绕组是将多个线圈并联起来，在两端接上外部供电。
并联式绕组可以减小线路阻抗和损耗，但输出功率和扭矩相对较小。
四、直流电机的绕组结构直流电机的绕组结构包括定子绕组和转子绕组两部分。
1. 定子绕组定子绕组是直流电机中最重要的部分之一。
它由若干个线圈依次排列而成，每个线圈都有若干匝。
线圈的匝数和排列方式不同，可以影响电机的性能和特点。
2. 转子绕组转子绕组是直流电机中另一个重要部分。
它通常由导体材料制成，包括铜、铝等。
转子绕组通常采用环形排列方式，以便在旋转时产生磁场。
五、直流电机的绕组材料直流电机的绕组材料通常有铜、铝等两种材料。
其中，铜具有良好的导电性能和高温耐受性能，适用于高功率、高速度等场合；而铝则适用于低功率、低速度等场合。
六、直流电机的绕制工艺直流电机的绕制工艺包括手工制绕和机器制绕两种方式。
手工制绕通常适用于小功率、小批量的电机，而机器制绕则适用于大功率、大批量的电机。
七、直流电机的绕组保护直流电机的绕组保护通常采用绝缘材料来实现。
常见的绝缘材料有纸板、胶带、漆等。
这些材料可以有效地防止线圈短路和断路等故障。
八、总结直流电机的绕组是直流电机中最重要的部分之一，它决定了直流电机的性能和特点。
直流电机的电枢绕组简介
Z 2p
（1-5）
式中Z为电枢槽数。
1.2 直流电机的电枢绕组简介（续4）
（2）第一节距y1 第一节距y1是指一个线圈两有效边之间在电枢表面 上的跨距，以槽数表示，如图1.11所示。由于线圈边要 放入槽内，所以y1应是整数。而为了让绕组能感应出最 大的电动势，应使y1接近或等于极距，即 Z y1 （1-6） 2p 式中 ——正分数，是将y1补成整数的一个正分数。若 =0 ，则 y1=，称为整距绕组。若取正号，则 y1>，称 为长距绕组；若取负号，则y1<，称为短距绕组。为了 节省铜线及方便工艺，一般多采用短距或整距绕组。
采用整距绕组，因为是单叠右行，故 y y K 1
y2 y1 y 4 1 3 所以 （2）展开图如图1.12所示。作图步骤如下。
图1.12 单叠绕组的展开图
1.2.2 单叠绕组（续1）
先画16个槽和16个换向片，为了作图方便，令换向 片宽度等于槽与槽之间的距离并将元件、槽和换向片按 顺序编号。编号时要把元件号码、元件上层边所在槽的 号码以及与元件上层边相连接的换向片号码编得一致， 即1号元件的上层边放在1号槽内并与l号换向片相连接。 这样当1号元件的上层边放在1号槽内（上层边用实线表 示）并与1号换向片相连后，因为y1=4，则1号元件的下 层边应放在第5号槽（1+y1=5）的下层，下层边用虚线 表示，编号为5'；因y＝yk＝1，所以1号元件的末端应连 接在2号换向片上（1+yk＝2）。一般应使元件左右对称， 这样1号换向片与2号换向片的分界线正好与元件的中心 线相重合。
单波绕组特点
而单波绕组由于连接方法与单叠绕组不同， 故特点也不同，主要有： （ 1 ）同极性下各元件串联起来组成一个支路， 支路对数a=1，与磁极对数p无关。 （2）电刷在换向器表面上的位置对准主磁极 中心线，支路电动势最大（即正、负电刷间电动 势最大）。 （3）电刷杆数也应等于主极数。 （4）电枢电动势等于支路感应电动势。 （5）电枢电流等于两条支路电流之和。
（1-5）
式中Z为电枢槽数。
1.2 直流电机的电枢绕组简介（续4）
（2）第一节距y1 第一节距y1是指一个线圈两有效边之间在电枢表面 上的跨距，以槽数表示，如图1.11所示。由于线圈边要 放入槽内，所以y1应是整数。而为了让绕组能感应出最 大的电动势，应使y1接近或等于极距，即 Z y1 （1-6） 2p 式中 ——正分数，是将y1补成整数的一个正分数。若 =0 ，则 y1=，称为整距绕组。若取正号，则 y1>，称 为长距绕组；若取负号，则y1<，称为短距绕组。为了 节省铜线及方便工艺，一般多采用短距或整距绕组。
采用整距绕组，因为是单叠右行，故 y y K 1
y2 y1 y 4 1 3 所以 （2）展开图如图1.12所示。作图步骤如下。
图1.12 单叠绕组的展开图
1.2.2 单叠绕组（续1）
先画16个槽和16个换向片，为了作图方便，令换向 片宽度等于槽与槽之间的距离并将元件、槽和换向片按 顺序编号。编号时要把元件号码、元件上层边所在槽的 号码以及与元件上层边相连接的换向片号码编得一致， 即1号元件的上层边放在1号槽内并与l号换向片相连接。 这样当1号元件的上层边放在1号槽内（上层边用实线表 示）并与1号换向片相连后，因为y1=4，则1号元件的下 层边应放在第5号槽（1+y1=5）的下层，下层边用虚线 表示，编号为5'；因y＝yk＝1，所以1号元件的末端应连 接在2号换向片上（1+yk＝2）。一般应使元件左右对称， 这样1号换向片与2号换向片的分界线正好与元件的中心 线相重合。
单波绕组特点
而单波绕组由于连接方法与单叠绕组不同， 故特点也不同，主要有： （ 1 ）同极性下各元件串联起来组成一个支路， 支路对数a=1，与磁极对数p无关。 （2）电刷在换向器表面上的位置对准主磁极 中心线，支路电动势最大（即正、负电刷间电动 势最大）。 （3）电刷杆数也应等于主极数。 （4）电枢电动势等于支路感应电动势。 （5）电枢电流等于两条支路电流之和。
第四章直流电机电枢绕组
1） 同一主磁极下的元件串联成一条支路，主磁极数与支路 数相同。 2）电刷数等于主磁极数，电刷位置应使感应电动势最大，电 刷间电动势等于并联支路电动势。 3）电枢电流等于各支路电流之和。
一、节距计算
y1
Z 2p
y= =1yk
y2 y1 y
二、绕组展开图
Z为电枢槽数 P为电机的极对数
三、元件连接顺序及并联支路图
空载时气隙磁磁通密度的分布图形
返回
如果不计铁磁材料中的磁压降，则在气隙中各处所消耗的磁通势均
为励磁磁通势。
在极靴下，气隙小，气隙中沿电枢表面上各点磁密较大；在极靴范
围外，气隙增加很多，磁密显著减小，至两极间的几何中性线处磁密为
零。
为一平顶波
直流电机空载磁场的磁密分布
直流电机的空载磁化特性
0
考虑到电机的运行性能 和经济性，直流电机额定运 行的磁通额定值的大小取在 磁化曲线开始弯曲的地方图 中的a点（称为膝部）。
磁电流作用下建立的，这一点与他励发电机不同。并励发电机建立 电压的过程称为自励过程，满足建压的条件称为自励条件。
1、自励条件
曲线1为空载特性曲线，曲线2为励磁回路总电阻R f 特性曲线， 也称场阻线 U f I f R f 。
增大R f ，场阻线变为曲线3时，R f 称为临界 电阻Rcr 。如图所示。
N pN Ea 2a e 60a n Cen
Ce为电动势常数。上式表明直流电机的感应电动势与电机结构、 气隙磁通和电机转速有关。当电机制造好以后，与电机结构有关的常数
Ce不在变化，因此电枢电动势仅与气隙磁通和转速有关，改变转速 和磁通均可改变电枢电动势的大小。
三，直流电机的电磁转矩 定义：根据电磁力定律，当电枢绕组中有电枢电流
一、节距计算
y1
Z 2p
y= =1yk
y2 y1 y
二、绕组展开图
Z为电枢槽数 P为电机的极对数
三、元件连接顺序及并联支路图
空载时气隙磁磁通密度的分布图形
返回
如果不计铁磁材料中的磁压降，则在气隙中各处所消耗的磁通势均
为励磁磁通势。
在极靴下，气隙小，气隙中沿电枢表面上各点磁密较大；在极靴范
围外，气隙增加很多，磁密显著减小，至两极间的几何中性线处磁密为
零。
为一平顶波
直流电机空载磁场的磁密分布
直流电机的空载磁化特性
0
考虑到电机的运行性能 和经济性，直流电机额定运 行的磁通额定值的大小取在 磁化曲线开始弯曲的地方图 中的a点（称为膝部）。
磁电流作用下建立的，这一点与他励发电机不同。并励发电机建立 电压的过程称为自励过程，满足建压的条件称为自励条件。
1、自励条件
曲线1为空载特性曲线，曲线2为励磁回路总电阻R f 特性曲线， 也称场阻线 U f I f R f 。
增大R f ，场阻线变为曲线3时，R f 称为临界 电阻Rcr 。如图所示。
N pN Ea 2a e 60a n Cen
Ce为电动势常数。上式表明直流电机的感应电动势与电机结构、 气隙磁通和电机转速有关。当电机制造好以后，与电机结构有关的常数
Ce不在变化，因此电枢电动势仅与气隙磁通和转速有关，改变转速 和磁通均可改变电枢电动势的大小。
三，直流电机的电磁转矩 定义：根据电磁力定律，当电枢绕组中有电枢电流
直流电机的电枢绕组
之间的对应弧长的距离，或者指某一磁极N极或S极所 占槽数。用槽数表示时（不一定是整数）：
z (槽)
2p
3
§1-2 直流电机的电枢绕组
3、极轴线，几何中心线（补充说明） 极轴线：磁极中心线 几何中心线：磁极间的平分线
4
§1-2 直流电机的电枢绕组
2、绕组节距☆
(1)第一节距(线圈节距 )y1
一个元件的两条有效边在电枢表面上所跨的距离称为
（ｙ1＝4），末端接 在换向片2上（ｙk＝ 1）；第二元件的首端 接到换向片2上，它的 一边放在2号槽的上层， 另一边放在6号槽的下 层，末端接到换向片3 上；依次连接第三， 四等，直到第十六元 件。第十六元件的末 端又接到换向片1上， 组成一个闭合回路。
9
§1-2 直流电机的电枢绕组
将电枢表面展开成平面，并将电枢槽、电枢元件及换向片 编号。其中元件及换向片号与其上层边所在槽号相同。
由于几何中心线处的磁密为零，故此元件边中电势为零，即1、 5、9、13 号元件中电势为零。☆
11
§1-2 直流电机的电枢绕组
4.电刷放置位置分析
（1）电刷：连接内外电路，为了在正负电刷间获得最大 直流电势以及产生最大的电磁转矩，电刷放在被电刷 短路的元件电势为零的位置。
（2）电势为零的元件：在一个主磁极下的元件边电势具 有相同的方向，在磁极的几何中心线上电势为零。
p yk k 1
或
yk
y
k
1 p
整数
当采用K＋1时，p个元件串联后，接到换向片2上，称 右行绕组，此时端接交叉，很少采用。一般采用K－1， 称为左行绕组。
17
§1-2 直流电机的电枢绕组
下面以Z＝S＝K＝15，2p=4为例，绕制一单波左行绕组。
z (槽)
2p
3
§1-2 直流电机的电枢绕组
3、极轴线，几何中心线（补充说明） 极轴线：磁极中心线 几何中心线：磁极间的平分线
4
§1-2 直流电机的电枢绕组
2、绕组节距☆
(1)第一节距(线圈节距 )y1
一个元件的两条有效边在电枢表面上所跨的距离称为
（ｙ1＝4），末端接 在换向片2上（ｙk＝ 1）；第二元件的首端 接到换向片2上，它的 一边放在2号槽的上层， 另一边放在6号槽的下 层，末端接到换向片3 上；依次连接第三， 四等，直到第十六元 件。第十六元件的末 端又接到换向片1上， 组成一个闭合回路。
9
§1-2 直流电机的电枢绕组
将电枢表面展开成平面，并将电枢槽、电枢元件及换向片 编号。其中元件及换向片号与其上层边所在槽号相同。
由于几何中心线处的磁密为零，故此元件边中电势为零，即1、 5、9、13 号元件中电势为零。☆
11
§1-2 直流电机的电枢绕组
4.电刷放置位置分析
（1）电刷：连接内外电路，为了在正负电刷间获得最大 直流电势以及产生最大的电磁转矩，电刷放在被电刷 短路的元件电势为零的位置。
（2）电势为零的元件：在一个主磁极下的元件边电势具 有相同的方向，在磁极的几何中心线上电势为零。
p yk k 1
或
yk
y
k
1 p
整数
当采用K＋1时，p个元件串联后，接到换向片2上，称 右行绕组，此时端接交叉，很少采用。一般采用K－1， 称为左行绕组。
17
§1-2 直流电机的电枢绕组
下面以Z＝S＝K＝15，2p=4为例，绕制一单波左行绕组。
2[1].2直流电机绕组详解

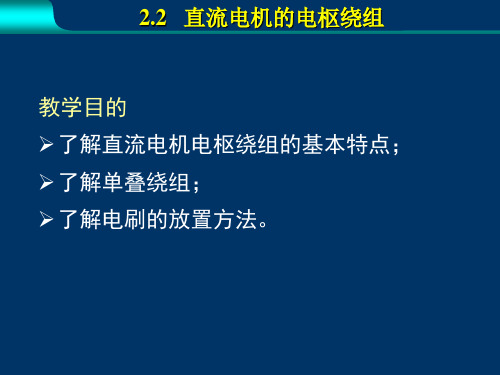

![2[1].2直流电机绕组详解](https://img.taocdn.com/s1/m/73d98f3daaea998fcc220e21.png)
y
