3M—6TEU集装箱船船体建造施工工艺

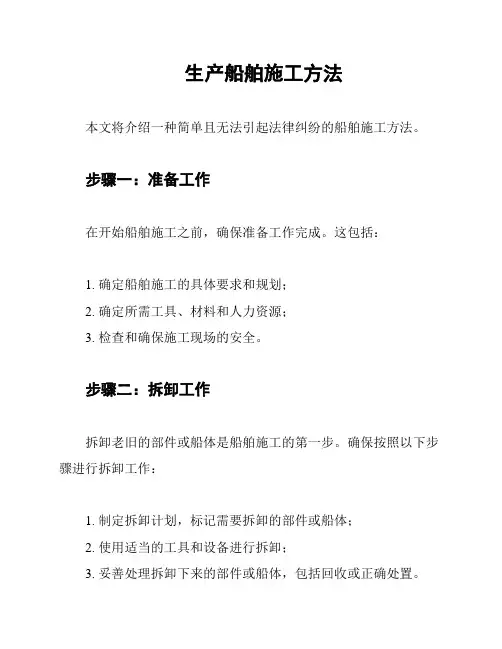

生产船舶施工方法
本文将介绍一种简单且无法引起法律纠纷的船舶施工方法。

步骤一：准备工作
在开始船舶施工之前，确保准备工作完成。

这包括：
1. 确定船舶施工的具体要求和规划；
2. 确定所需工具、材料和人力资源；
3. 检查和确保施工现场的安全。

步骤二：拆卸工作
拆卸老旧的部件或船体是船舶施工的第一步。

确保按照以下步骤进行拆卸工作：
1. 制定拆卸计划，标记需要拆卸的部件或船体；
2. 使用适当的工具和设备进行拆卸；
3. 妥善处理拆卸下来的部件或船体，包括回收或正确处置。

步骤三：修理和更换
在拆卸完成后，进行船舶修理和更换工作。

按照以下步骤进行：
1. 检查船舶的结构和设备，确定需要修理或更换的部分；
2. 进行必要的焊接、切割、喷漆等修复工作；
3. 根据需要更换老旧或损坏的部件。

步骤四：组装和安装
完成修理和更换后，开始进行船舶组装和安装。

按照以下步骤
进行：
1. 根据船舶设计图纸和规格要求，准确组装船体和设备；
2. 进行系统测试和检查，确保船舶的正常运行；
3. 安装必要的安全设备和配件，以确保船舶的安全性。

步骤五：测试和验收
完成组装和安装后，进行船舶的测试和验收。

按照以下步骤进行：
1. 进行船舶的漏水测试和测量；
2. 进行船舶的试航和系统测试，确保一切正常；
3. 提交相关文档和报告，进行最终验收。

通过遵循以上步骤，我们可以简单而有效地进行船舶施工。

请
务必确保遵守相关法律法规和安全标准，并根据具体情况进行调整。

船舶建造施工工艺船舶建造是一项涉及多个领域知识和技能的复杂工程，而船舶建造施工工艺则是其中一个至关重要的环节。

本文将探讨船舶建造施工工艺的主要内容及其在船舶建造过程中的作用。

一、船舶建造施工工艺的概述船舶建造施工工艺是指在船舶设计图纸的基础上，按照特定的工艺要求和施工流程，采用一系列具体的施工方法和技术手段，对船舶进行组装、焊接、切割、涂装等工艺活动的过程。

船舶建造施工工艺包括船体、船板、舾装、设备安装等方面，涉及到船体结构、机械设备、涂漆、电气等多个专业领域。

二、船舶建造施工工艺的流程1. 船体结构施工：船体结构是船舶的骨架，承担着船体的承载和支撑作用。

船体结构施工包括船壳构件的制作、组装、焊接等工艺活动，其中包括船板、船梁、船板龙骨等构件的加工和安装。

2. 船舶设备安装：船舶设备安装是指船舶各种设备和系统的安装调试工作，包括主机、副机、舵机、螺旋桨、输油系统、电气系统等的安装和联调工作。

3. 船舶涂装工艺：船舶涂装是对船舶船髙利用高分子树脂涂料进行表面涂装的一种工艺，用以保护船体、防止腐蚀和提高船舶的外观。

4. 舾装工艺：舾装是指船舶的内部装饰和舒适设施的安装工作，包括船舱布局、内饰装饰、舱口制作等。

三、船舶建造施工工艺的关键技术1. 自动化焊接技术：船舶建造中大量使用焊接工艺，自动化焊接技术可以提高焊接效率和质量，保证船体的密封性和强度。

2. 软化处理技术：船舶在使用过程中会受到海水和海气的侵蚀，因此需要进行软化处理，以延长船体的使用寿命。

3. 压载水舱技术：压载水舱是船舶的重要组成部分，对船舶的浮力和稳定性具有重要影响，需要采用先进的技术对其进行设计和施工。

四、船舶建造施工工艺的发展趋势随着科技的不断进步和船舶建造技术的不断完善，船舶建造施工工艺也在不断发展和创新。

未来，船舶建造施工工艺将主要表现在以下几个方面：1. 数字化设计和制造：船舶建造将更多地采用CAD、CAM等数字化设计和制造技术，提高工艺的精度和效率。

船体整体建造施工工艺A、船体建造程序一、准备工作：1、清理打扫水泥船台；2、船台中心部位涂带状红漆；3、用激光经纬仪在红漆带上打（画）出中心线并作为永久标记；4、同时测量并计算出该船台实际倾斜度。

二、排墩1、在中心线位置排放中心墩；2、确定墩位前后倾斜度（一般不超过7/1000）；3、墩距不超过2m；4、确定艏艉中心线，做上记号及标杆，以便以后测量船的直线度，测定轴中心的正确度，即舵筒中心的正确度用；5、做好中心各墩的高度。

三、样台及放样样台可用角铁上铺铁板，也可直接铺放在平整地面上，拼好并到好油漆，按型值放样，放样必须准确，否则装配合会有难度。

四、下料在船台墩排好，材料进场后，底板以下构件及扶强材开始下料，如实肋板、水密补板、边纵桁、舭肘桁等，下料样板尺寸要准，划线明确准确，切割力求光顺、平整、无毛刺，较长平直部位，尽量用半自动机切割，并归堆待用。

做好记录。

五、上K桁板在中心墩排好，测量倾斜度后开始上K桁板，船中先上向首、尾铺开，在上K珩板时，板的对接缝不要在墩子上，K桁板对接缝采用刨边机或半自动切割开坡口后焊前打磨，并要用507焊条。

也要注意对接外板缝不能在舱壁或肋部位，最佳位置在距舱壁或肋骨100—150mm以。

在装K桁板同时，着手下双层底的构件，如实肋板、纵桁材，节点肘板，支撑，衬板等。

在装K桁板同时，未装肋板之前，把船肿两边底板A、B、C行板，预先在船台到位，并纵向拼好板缝用自动焊焊好（横向不要焊），此时拍片检查施焊情况。

拼板时焊缝两端安装好引、熄弧极。

六、上纵珩，划K板上的中纵桁安装线K板安装完成后，可上中纵桁，中纵桁下料后，四边坡口，打磨（自动割刀开坡口），用507拼装，与K板必须垂直并固定。

在上主龙筋前除划好主龙筋安装线外，还需划好肋位线，在划肋位线时，一般每道肋位放大1mm~1.5mm，防止焊接收缩面造成船总长缩短。

上中纵桁，按K桁板上的肋距线划肋位线垂直线，K桁斑上肋位线与主龙筋肋位线都是从船中向艏艉进行。

船舶修造工程施工工艺的船体制造与设备安装船舶修造工程是一个复杂而精细的过程，其中船体制造与设备安装是其中两个主要环节。

本文将深入探讨船体制造与设备安装的关键步骤和技术要点。

一、船体制造船体制造是船舶修造工程中最为基础和核心的环节之一。

在船体制造过程中，需要注意以下几个方面：1.设计方案：在船体制造前，必须根据船舶的使用要求和功能需求进行详细的设计方案，包括船舶的尺寸、结构和型号等信息。

设计方案必须符合相关的规范和标准。

2.材料选用：船体制造所使用的材料必须具备良好的强度、耐久性和耐腐蚀性能。

一般情况下，船体制造所使用的主要材料包括钢板、铝合金和复合材料等。

材料的选择要根据船舶的使用环境和条件进行合理的考虑。

3.焊接与拼装：在船体制造过程中，焊接和拼装是不可或缺的步骤。

焊接主要用于连接和固定船板和构件，保证船体的整体强度和稳定性。

拼装则是将焊接好的构件按照设计方案进行组装和安装。

4.质量控制：船体制造过程中，必须进行严格的质量控制，以确保船体的质量符合要求。

质量控制包括材料检验、焊接质量检验和舾装质量检验等。

二、设备安装设备安装是船舶修造工程中的另一个重要环节，其中包括船舶主要设备和辅助设备的安装。

1.船舶主要设备安装：船舶主要设备包括主机、发电机组、船舶舵机和锚机等。

设备的安装必须根据设备的技术要求和安装标准进行，确保设备的正常运行和使用。

2.船舶辅助设备安装：船舶辅助设备包括通风设备、给排水设备和消防设备等。

这些设备的安装通常需要根据船舶的布局和功能需求进行合理布置和连接。

3.电气设备安装：船舶的电气设备安装同样是一个重要的环节。

在电气设备安装过程中，必须严格按照电气布线图和连接要求进行，确保电气设备的正常运行和安全使用。

三、船体制造与设备安装的关联船体制造和设备安装是密切相关的，二者相辅相成。

船体制造提供了安装设备的基础和支撑，而设备安装则为船体提供了必要的功能和使用条件。

在船体制造阶段，必须考虑到设备的重量、尺寸和安装位置等因素，提前进行合理的预留和防护措施，为设备的安装提供方便条件。

1船体建造原则工艺1概述1.1船舶用途及航区本船为广州出入境边防检查总站执勤执法交通艇，主要担负珠江水域及沿岸黄埔港至珠江口三门岛锚地监管水域常规巡逻、应急处置、联合执法、交通运输等边检执勤、交通任务。

航区为中国沿海航区及内河A级航区。

L2法规、规范CCS《海上高速船入级与建造规范》（2015）及修改通报（2017）；CMSA《公务船技术规则》（2020）；CMSA《公务船检验规则》（2020）；CCS《材料与焊接规范》（2021）中国造船工业标准（CB）、中国造船质量标准（CSQC）及其他标准的最新要求。

1.3主要尺度及参数总长45.50m设计水线长43.40m垂线间长型宽42.80m 7.60m型深 3.50m设计吃水最大航速2船体建造方案1.85m 25.5kn2.1本船船体采用分段塔式建造，2.2分段划分船台合拢下水的建造方案。

本船将主船体划为4个立体分段，分别为101、102、103、104分段；一层上层建筑（上甲板及下围壁）为2个立体分段，分别为201、202立体分段; 二层上层建筑（驾驶甲板及下围壁）为1个立体分段，为301分段；2.3分段建造简介胎架采取反造甲板胎架（模板每2肋位设置）主船体分段以主甲板为基准面进行反造；上层建筑分段分别以上甲板、驾驶甲板为基准面进行反造。

各分段采取各构件按铺板贴胎、板缝焊接、划线、结构安装、验收、焊接的工艺顺序进行制作全船板材采用数控切割下料，型材采用手工下料。

2.4分段合拢根据本船分段划分特点，本船将按下列合拢顺序进行本船的船台合拢：3船体下料加工工艺程序3.1船体下料工艺准备3.1.1 根据光顺过的型线对图形文件进行校对和修订。

3.1.2 下料指导文件：①放样及样板制作、下料图表及技术表格绘制；②甲板号料拼板、外板号料拼板、舱壁号料拼板；③纵横骨架型材下料、加工线、焊缝线绘制；④各种肘板下料、各种艇装件下料；⑤分段及结构中心线、安装线、对合线、检验线、地面线等绘制。

135M —272TEU集装箱船船体建造施工工艺1、概述1-1本船船型为尖船、方船艉、双渠、四舵并设导流管装置，全船FR0~FR6为艉尖舱；FR6~FR37为机舱；FR37~FR213为舱口大货舱；FR213~FR224为辅机舱；FR224~FR235为艏尖舱。

1-2本船船体建造按“LR”船级社《入级和建造规范》和有关法定检验技术规则；[ CCS质量检验]标准及图纸；生产设计工艺图纸；工艺文件要求等有关技术文件。

1-3主尺度：船长135.00M船宽11.40M型深 3.95M满载吃水 3.50M肋距：FR0~FR37 0.50MFR212~FR235FR37~FR212 0.60M梁拱0.20M1-4船体材料：⑴本船船体结构？用钢材为“LR”船级社认可的船用结构钢，应符合“LR”船级社《入级和建造规范》要求。

全船船用板材及型材，根据规格要求进行预处理。

⑵焊接材料①埋弧自动焊焊丝及焊剂选用H08A；选配焊剂431或430均可。

②CO2气保焊焊丝选用H08Mnzsi。

③手工焊焊条：船体合拢焊；主副机座、系缆设备及盘轮系、轴系等重要结构均采用E5015低氢焊条，船体其它结构选用E3015酸性焊条。

1-5船体结构：本船主船体结构：FR0~6为单底、单舷侧、单甲板；FR6~37为单底、双舷侧、单甲板；FR37~213为双底、双舷侧、单甲板；FR213~224为双底、双舷侧、双甲板；FR224~235为双底、单舷侧、单甲板。

本船结构型式均横骨架式。

2、船体建造方案：根据本厂起重设备、生产场地、生产加工设备及船体分段转场运输，起吊能力等因素；⑴FR0~FR6艉分段采用反身建造法；⑵FR6~FR37机舱分段、船体分段采用反身建造法；其舷侧箱体采用卧式建造法；⑶FR37~FR21大货舱双层底分段采用正造法；其舷侧箱底分段采用卧式建造法；⑷FR213~FR224辅机舱双层分段采用反身建造法；其舷侧箱体分段采用卧式建造法；其升高甲板及平台甲板平面分段和FR224~FR235艏分段均采用反身建造法。

一、 船体放样1、 线型放样、手工放样，1:1比例进行。

2、 结构放样，展开：对各结构进行放样，展开制作相应的加工样板、样棒。

3、 下料草图，绘制相应的下料草图。

二、 船体钢材预处理：对钢材表面进行预处理1、 船体钢材：机械方法：平板机、液压机、型钢矫正机等。

2、 表面清理：机械除锈、喷砂、抛丸、手工除锈等。

三、 构件下料加工1、 边缘加工：剪切、切割等。

2、 冷热加工：清除应力、变形等。

3、 成型加工：液压机、肋骨冷弯机等。

四、 船体装配：船体部件装配，把各种构件组合拼接成框架，进行船台装配，外 板安装。

五、 船体焊接：把装配好的结构进行焊接。

六、 密性试验，并进行无损检测。

七、 机电安装：轴系、舵系安装。

八、 船舶下水九、 倾斜试验、系泊试验、航行试验十、交船下料：船体 构件预制船舶合同图纸材料放样下料：船体的签订设计采购构件预制船舶机、电密性船体船台下水安装试验焊接装配倾斜系泊航行交船试验试验试验一、船体放样1、线型放样、手工放样，1:1 比例进行。

2、结构放样，展开：对各结构进行放样，展开制作相应的加工样板、样棒。

3、下料草图，绘制相应的下料草图。

二、船体钢材预处理：对钢材表面进行预处理1、船体钢材：机械方法：平板机、液压机、型钢矫正机等。

2、表面清理：机械除锈、喷砂、抛丸、手工除锈等。

三、构件下料加工1、边缘加工：剪切、切割等。

2、冷热加工：清除应力、变形等。

3、成型加工：液压机、肋骨冷弯机等。

四、船体装配：船体部件装配，把各种构件组合拼接成框架，进行船台装配，外板安装。

五、船体焊接：把装配好的结构进行焊接。

六、密性试验，并进行无损检测。

七、机电安装：轴系、舵系安装。

八、船舶下水九、倾斜试验、系泊试验、航行试验十、交船。

Shipbuilding Technology Research3 600 TEU集装箱船建造方案设计朱雨雷，伍平平（舟山中远海运重工有限公司，浙江舟山 316131）摘要：集装箱船特点是线型变化大、精度要求高，相对于其他常规船型，建造难度较大。

针对造船领域集装箱船建造方案策划所需考虑的多种因素，进行研究探讨，以3 600 TEU集装箱船为例，介绍集装箱船建造方案策划的各项举措，保障项目成功实施。

关键词：集装箱船；建造方案；设计中图分类号：U671.4 文献标志码：A DOI：10.14141/j.31-1981.2021.01.005Design on Construction Scheme of 3 600 TEU Container ShipZHU Y ulei, WU Pingping(COSCO SHIPPING Heavy Industry (Zhoushan) Co., Ltd., Zhoushan 316131, Zhejiang, China) Abstract: Container ships are characterized by large type changes and high accuracy requirements. Compared with other conventional ship types, it is relatively difficult to build. The various factors that needto be considered in the construction planning of container ships in the field of shipbuilding are studied.T aken a 3 600 TEU container ship as an example, the various measures of container ship construction planning are introduced to ensure the successful implementation of the project.Key words: container ship; construction plan; design0 引言船舶建造是一项庞大的综合工程，其中建造方案是船舶制造的重要组成部分，是每个项目的建造指导性文件，用以指导项目的生产、工艺和管理等方面的工作。

建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同焊丝对称焊接，一次性连续焊完；CO的级别的711、712210、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。

二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系焊丝。

CO列的21、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。

焊丝焊接；COJM-56系列（二）普通钢结构的焊接用酸性E4303焊条焊接或2（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊-1 -丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。

船舶建造工艺步骤简明介绍一、船舶建造工艺步骤层次上划分为：1、生产大节点：开工——上船台（铺底）——下水（出坞）——航海试验——完工交船生产大节点在工艺步骤中是某工艺阶段开工期（或上一个节点完工期），工艺阶段通常说是两个节点间施工期。

生产大节点期限是编制和实施生产计划基点，框定了船舶建造各工艺阶段节拍和生产周期；节点完成日也是船东向船厂分期付款交割日。

2、工艺阶段：钢材予处理——号料加工——零、部件装配——分段装焊——船台装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还能够深入进行分解。

4、是以上工艺阶段是按船舶建造形象进度划分，造船工艺步骤是并行工程，即船体建造和舾装作业是并行分道组织，涂装作业安排在分道生产线两个小阶段之间，船体和舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产步骤。

二、船舶建造前期策划船舶设计建造是一项复杂系统工程，在开工前船厂必需组织前期策划，一是要扫清技术障碍；二是要处理施工难点。

1、必需吃透“技术说明书”（设计规格书）。

技术说明书是船东提出并经双方技术谈判，以对应国际规范及条约为约束船舶设计建造技术要求。

船厂在新船型尤其是高附加值船舶承接中必需慎重对待：必须搞清关键设备运行采取标准情况、关键技术工艺条件要求，尤其是要排查出技术说明书中暗藏技术障碍（不排除一些船东存有恶意意图），2、对设计工作组织。

船舶设计工作分三阶段组织进行——初步设计、具体设计、生产设计。

初步设计：是从收到船东技术任务书或询价开始，进行船舶总体方案设计。

提供出设计规格说明书、总部署图、舯剖面图、机舱部署图、关键设备厂商表等。

具体设计：在初步设计基础上，经过对各个具体技术专业项目，进行系统原理设计计算，绘制关键图纸，处理设计中技术问题，最终确定船舶全部技术性能、船体结构、关键材料设备选型和订货要求等。

生产设计：是在具体设计送审图完成基础上，按工艺阶段、施工区域和组装单元，绘制记入多种工艺技术指示和多种管理数据工作图、管理表和提供生产信息文件设计。

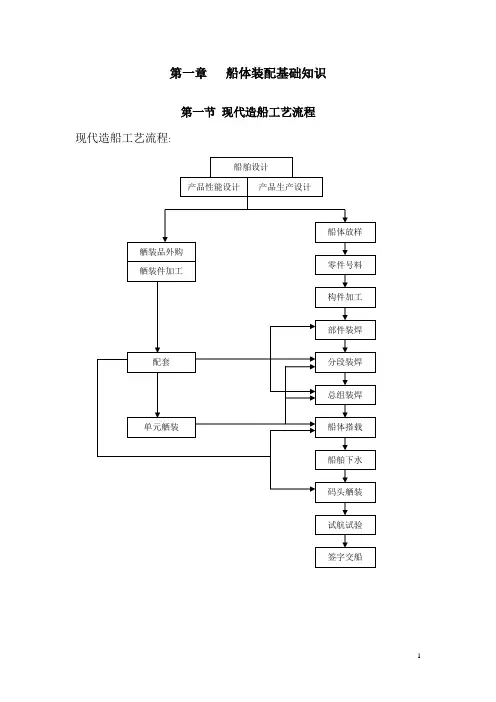

第一章船体装配基础知识第一节现代造船工艺流程现代造船工艺流程:1、船体建造的主要过程船体建造是船舶建造的主要部分，它具体包括船体放样、零件号料、构件加工、部件装焊、分段装焊、总段装焊和船体搭载以及密性试验等过程。

（1）船体放样船体放样包括船体肋骨型线的光顺，对设计图中可能产生的误差进行反复修正，并在光顺后的船体型线图上绘出各种结构线，进而确定各种船体构架的实际形状和尺寸以及制定检测手段（如制作样板、样箱）为后续工序提供施工依据。

最早的放样是实尺放样（1：1），其次是比例放样（1：N），随着计算机技术的发现与应用，放样有了质的飞跃，出现了数学放样，从而实现了放样自动化、无纸化。

（2）零件号料零件号料就是将放样中的信息反映到原材料上去，如零件的尺寸、后续工序所需的简明标记、符号和数据等。

号料的方法随着放样方法的发展而发展，与实尺放样对应的号料方法为手工号料，与比例放样的号料方法的投影号料，随着数学放样的出现，号料工作就非常简单和自动化了。

（3）构件加工构件加工是将原材料变成船体的第一步，它包括钢材预处理、构件边缘加工和构件成形加工。

从钢料堆场取出的钢材，因受扎制、搬运和存放中的种种因素的影响，钢材表面常附有氧化皮，铁锈或产生局部凹凸不平翘曲、扭曲等变形。

在号料之前，需要对钢板进行校平、除锈、喷涂车间防护底漆和烘干等作业。

现在上述作业一般在钢材预处理流水线上进行。

船体构件边缘加工包括三个内容：一是根据号料所给的信息运用切割或剪切的方法得到船体构件，二是根据焊接的技术要求对船体构件进行焊接工艺坡口加工，三是根据设计规范要求对自由边和人孔内周边进行打磨。

船体零件成形加工就是采用机械冷弯或水火热弯等方法将平直的原材料加工成船体制作所要求的空间形状。

（4）船体装焊船体装焊就是将加工后的船体构件分为部件装焊、分段装焊、总组装焊和船体搭载几个步骤组装成一座整体的过程。

它包括装配和焊接两个过程。

（5）密性试验和强度试验船体密性试验的目的是检验装焊结束后的船体舱室是否达到必要的油密或水密，强度试验是检验船体结构是否具备必要的强度。

船舶建造工艺船体装配1. 引言船体装配是船舶建造过程中的重要步骤之一，它涉及到船舶结构的组装和连接。

船体装配的质量直接影响到船舶的安全性和使用寿命。

本文将介绍船舶建造工艺中船体装配的一般流程和关键要点。

2. 船体装配的一般流程船体装配的一般流程可分为以下几个步骤：2.1 设计准备阶段在设计准备阶段，需要根据船舶设计图纸和相关要求准备所需的材料和工具。

同时，要对船体装配的工艺流程进行规划和安排，确定装配的顺序和时间节点。

2.2 前装配工艺在前装配工艺中，需要进行船舶的钢结构组装。

这包括船体的龙骨和外壳板的焊接、连接和调整。

在这个阶段，需要确保各个部件的尺寸和位置的准确性，并做好防锈和防腐的处理。

2.3 中装配工艺在中装配工艺中，需要进行船舶的设备安装。

这包括主机、辅机、电气设备、管道和绝缘材料的安装。

在这个阶段，需要按照设计要求进行设备的定位、安装和连接，确保各个系统的正常运行和协调配合。

2.4 后装配工艺在后装配工艺中，需要进行船舶的涂装和舾装工作。

这包括船体的外部涂装和舒适性设施的安装。

在这个阶段，需要使用合适的涂料和材料对船体进行保护和修饰，同时安装各种船舶内部的设施和装置。

2.5 质量检验和试航阶段在质量检验和试航阶段，需要对船体装配的质量进行全面检查和评估。

这包括对船舶结构、设备功能和舾装质量的检测。

同时，在试航过程中，需要测试船舶的性能和安全性能，确保船体装配达到设计要求。

3. 船体装配的关键要点3.1 船体装配工艺的规范性船体装配工艺需要按照相关的规范和标准进行操作。

这包括船舶设计规范、焊接规范、防腐规范等。

必须严格按照规范要求进行船舶装配，确保装配结果符合设计要求，并能满足船舶的使用需求。

3.2 船体装配的质量控制船体装配的质量控制是确保船舶结构稳定和安全的关键。

在装配过程中，需要对各个部件的尺寸、位置和连接进行严格检查和控制，确保装配的精确性和牢固性。

3.3 船体装配中的技术要点船体装配中的技术要点包括焊接技术、定位调整技术、设备安装技术等。

大型集装箱船的建造工艺大型集装箱船的建造工艺是一个复杂且系统的过程，需要准确地计划、设计、制造和组装各个部分。

下面将详细介绍大型集装箱船的建造工艺。

首先，大型集装箱船的建造开始于设计和规划阶段。

设计师通常基于船主的要求和需求制定设计草图，包括船体结构、容量、布局和排列等。

设计团队还会制定船舶建造规范和标准，确保船舶的安全性和性能满足国际公认的要求。

此外，设计团队还会确定船舶的建造材料和设备，以及建造过程中需要的各种技术支持。

接下来，建造阶段开始。

首先，需要制造船体结构。

通常，船体结构是由钢板、钢管和钢筋等材料构成的。

钢板按照设计图纸的要求进行裁剪，并在需要的地方焊接和固定。

这一过程需要高度的技术和专业知识，以确保船体的强度和可靠性。

同时，还需要制造船舶设备和系统。

这包括发动机、船舶电子设备、液压系统、供水和排水系统等。

这些设备和系统需要与船体结构密切配合，以确保船舶的正常运行和安全性能。

在船体结构和设备制造完成后，需要进行组装和安装。

这一过程通常在船台上完成。

船台是一个宽大的平台，用于容纳船体结构和设备部分。

船体结构和设备被吊装到船台上，并通过焊接、固定和接合等步骤进行组装。

随后，进行船舶测试和调试。

在组装完成后，船舶需要进行各种测试和试验，以确保各个部分的正常工作和协调配合。

这包括船体结构的强度和稳定性测试、发动机和船舶设备的功能测试、航行性能和操纵性能的试验等。

如果发现任何问题或缺陷，需要及时进行修复和调整。

最后，进行舾装和内部装修。

舾装是指船舶外部的装饰和外观设计，包括船体的油漆和标志等。

内部装修则是指船舶内部的装饰和配置，包括客舱、船舱、休息室、厨房和浴室等。

这一过程通常由专业的舾装和装修团队负责，以确保船舶的舒适性和美观性。

总之，大型集装箱船的建造工艺是一个复杂而精细的过程，需要各种专业知识和技术支持。

从设计和规划到制造和组装，每个环节都需要确保船舶的安全性和性能满足国际公认的标准。

只有在严格的质量控制下，大型集装箱船才能安全、可靠地投入使用。

集装箱船建造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集装箱船建造工艺流程集装箱船建造工艺流程：一、设计阶段：1.1 概念设计：确定船舶总体性能、尺寸、结构形式和主要系统方案。

集装箱船建造工艺流程你们见过在大海上航行的集装箱船吗？那些大大的船就像海上的巨人，能装好多好多的集装箱呢。

今天呀，咱们就来了解一下这种神奇的集装箱船是怎么建造出来的。

想象一下，要建造一艘集装箱船，就像我们搭积木一样，不过这个积木超级大，而且复杂得多。

最开始呢，得有一个好的设计图。

设计师们就像画家一样，不过他们画的不是普通的画，而是船的样子。

他们要想好船有多长、多宽，能装多少个集装箱。

比如说，一艘大的集装箱船可能要装几千个集装箱呢，那这个船的肚子就得设计得超级大。

这就好比我们要做一个很大的盒子来装东西，得先想好这个盒子的大小形状。

有了设计图之后，就开始准备建造的材料啦。

建造集装箱船需要好多好多的钢铁，这些钢铁就像我们盖房子用的砖头一样重要。

工人们会把钢铁切割成合适的形状和大小。

这就像我们剪纸一样，要把纸剪成我们想要的形状。

不过钢铁可比纸硬多啦，切割的时候会有好多火花溅出来，像放小烟花一样漂亮。

接下来就是把这些切割好的钢铁组装起来。

这就像是拼拼图，一块一块地把船的骨架搭起来。

工人们用大吊车把钢铁部件吊起来，然后再焊接在一起。

焊接的时候呀，会发出很亮的光，还会有像小闪电一样的火花。

慢慢地，船的形状就出来了，就像一个巨大的钢铁怪物躺在那里。

船的骨架搭好之后，就要给它穿上“衣服”啦。

这个“衣服”就是船的外壳。

工人们会把一块块的钢板铺上去，然后再焊接好。

这时候的船看起来就更像一艘船了，但是还没有完工哦。

然后呢，要给船装上各种各样的设备。

就像我们给玩具娃娃装上眼睛、鼻子一样。

船需要发动机，这样它才能在大海里跑起来。

发动机可大啦，就像一个超级大的铁盒子。

还要装上舵，舵就像船的方向盘，能让船转弯。

比如说，当船要进港口的时候，舵就会发挥作用，让船稳稳地靠岸。

船里面也要装修呢。

要划分出不同的房间，有船员住的地方，还有放各种东西的仓库。

船员住的房间就像我们的小卧室一样，不过在船上会晃来晃去的。

就是把集装箱的固定装置安装好。

装配式建筑施工中的船舶工程施工要点船舶工程的建设和维护对于一个国家或地区的交通运输和经济发展具有重要意义。

随着现代技术的发展，装配式建筑成为了许多领域中新兴的施工方法。

在船舶工程领域，装配式建筑也逐渐得到应用。

本文将重点介绍装配式建筑施工中的船舶工程施工要点。

一、前期准备和设计阶段在进行装配式建筑施工中的船舶工程之前，需要进行充分的前期准备和设计。

首先，需要明确船舶工程的目标和需求，并制定详细而合理的设计方案。

在设计过程中，必须考虑到各种环境因素以及安全性等方面的问题。

二、材料选择和采购在装配式建筑施工中，材料选择至关重要。

对于船体结构来说，要选择高强度、耐腐蚀和耐磨损的材料。

同时，在采购材料时，需要确保供应商具有良好声誉并能提供符合要求且经过认证检测的材料。

三、组装阶段在船舶工程施工中，组装阶段是关键和复杂的过程。

首先，需要按照设计方案将各种组件和零部件进行分类和标记，并制定详细的组装顺序。

其次，在组装过程中，要确保各个部件之间的连接牢固可靠，以提高整体结构的强度和稳定性。

此外，还需密切关注船舶工程施工现场的安全问题，确保工人和设备都能在安全的环境下进行作业。

四、试航和调试完成船舶工程装配后，必须进行试航和调试阶段。

试航可以验证整体结构的稳定性和性能是否符合要求。

同时，还可以检测并修复可能存在的故障或缺陷。

在试航期间，应严格按照相关规范和标准进行测试，并对测试结果进行仔细记录。

五、维护和保养一艘好的船只需要定期进行维护和保养。

在装配式建筑施工中的船舶工程中也不例外。

维护包括检查各个部件是否完好无损、清洁与润滑等；而保养则包括对各个系统进行定期的更换与维修。

合理的维护和保养工作可以延长船舶的寿命，确保其安全可靠地运行。

六、环境保护在装配式建筑施工中，环境保护是一个重要而复杂的问题。

船舶工程施工涉及许多可能对周围环境产生影响的因素，如噪音、废水等。

为了减少对环境的不良影响，在施工前需制定相应的环境保护措施，并严格执行。

船体整体建造施工工艺A、船体建造程序一、准备工作：1、清理打扫水泥船台；2、船台中心部位涂带状红漆；3、用激光经纬仪在红漆带上打（画）出中心线并作为永久标记；4、同时测量并计算出该船台实际倾斜度。

二、排墩1、在中心线位置排放中心墩；2、确定墩位前后倾斜度（一般不超过7/1000）；3、墩距不超过2m；4、确定艏艉中心线，做上记号及标杆，以便以后测量船的直线度，测定轴中心的正确度，即舵筒中心的正确度用；5、做好中心各墩的高度。

三、样台及放样样台可用角铁上铺铁板，也可直接铺放在平整地面上，拼好并到好油漆，按型值放样，放样必须准确，否则装配合会有难度。

四、下料在船台墩排好，材料进场后，内底板以下构件及扶强材开始下料，如实肋板、水密补板、边纵桁、舭肘桁等，下料样板尺寸要准，划线明确准确，切割力求光顺、平整、无毛刺，较长平直部位，尽量用半自动机切割，并归堆待用。

做好记录。

五、上K桁板在中心墩排好，测量倾斜度后开始上K桁板，船中先上向首、尾铺开，在上K珩板时，板的对接缝不要在墩子上，K桁板对接缝采用刨边机或半自动切割开坡口后焊前打磨，并要用507焊条。

也要注意对接外板缝不能在舱壁或肋部位，最佳位置在距舱壁或肋骨100—150mm以内。

在装K桁板同时，着手下双层底内的构件，如实肋板、纵桁材，节点肘板，支撑，衬板等。

在装K桁板同时，未装肋板之前，把船肿两边底板A、B、C行板，预先在船台到位，并纵向拼好板缝用自动焊焊好（横向不要焊），此时拍片检查施焊情况。

拼板时焊缝两端安装好引、熄弧极。

六、上纵珩，划K板上的中纵桁安装线K板安装完成后，可上中纵桁，中纵桁下料后，四边坡口，打磨（自动割刀开坡口），用507拼装，与K板必须垂直并固定。

在上主龙筋前除划好主龙筋安装线外，还需划好肋位线，在划肋位线时，一般每道肋位放大1mm~1.5mm，防止焊接收缩面造成船总长缩短。

上中纵桁，按K桁板上的肋距线划肋位线垂直线，K桁斑上肋位线与主龙筋肋位线都是从船中向艏艉进行。
