转子表层负序过负荷保护(负序电流保护)

（一）发电机保护配置原则：大型机组造价昂贵，在系统中作用重要，一旦发生故障，不仅危及机组，而且严重影响系统安全运行，酿成巨大经济损失和恶劣社会影响，因此在考虑其继电保护的总体配置时，应辨证权衡，力求合理，完善和可靠，着眼点既要将机组损害降至最低，又要避免不必要的突然停机，以确保系统安全运行。

发电机保护总结分类介绍：反应各种类型的短路故障，这些故障可造成机组的直接损坏，有主保护和异常运行保护之分：（I）短路保护：包括：发电机差动保护；定子匝间短路；定子接地保护；转子接地保护；后备保护：阻抗保护：用作发电机及变压器内部相间短路的后备保护负序电流保护：能反映机组三相不对称运行时出现的负序分量，主要作为发变组二相短路时的后备保护（2）异常运行保护：反应各种可能给机组造成危害的异常工况，这些工况不会很快造成机组的直接破坏，装设专用保护；a.定子过负荷保护；b.转子表层负序过负荷保护；c.失磁保护；d.失步保护；e.过励磁保护；f.过电压保护；g∙低频保护；h.逆功率保护；I意外加电压保护J发电机断水保护（3）大机组造价昂贵，结构复杂，故障造成的损失巨大。

大机组在系统中很重要，突然切除，给系统造成交大的扰动。

考虑保护总体配置时，要求：a.内部故障缩小保护死区，最大限度缩小故障破坏范围；b.尽可能避免不必要的突然停机，对某些异常工况采用自动处理；当发生短路保护时，当做发电机跳闸，立即停机处理。

当发生异常运行时，需针对异常参数，及时调整，否则做发电机跳闸，停机处理后重新启动机组（三）一般典型的有：1）发电机定子过负荷事故原因：1发电机某一相负荷过大发电机外部的不对称短路事故现象：1发电机三相电流不对称，某一相电流过大，可能超过额定值；2.转子温度升高；3.引起“发电机不对称过负荷”动作，保护信号灯亮；4.DCS报警窗口”发电机不对称过负荷”光字亮。

事故处理方法：1减少有功负荷，使负荷最大相电流不超过发电机的额定电流；2.监视转子温升情况。

供电系统中常用的保护供电系统中常用的保护（1）电网的电流电压保护：包括：单侧电源网络的相间短路的电流电压保护、电网相间短路的方向性电流保护、大接地电流系统的零序电流保护、中性点不接地单相接地的保护；电网的距离保护输电线路的纵联保护包括：纵联差动保护、高频保护、高频闭锁方向保护、高频闭锁负序方向保护、高频闭锁距离保护和零序保护、高频相差动保护、光纤差动保护；输电线路的自动重合闸包括：三相自动重合闸、综合自动重合闸电力变压器的保护包括：主变压器内部故障的差动保护、主变压器零序保护、主变压器瓦斯保护、高压厂用变压器保护；发电机保护包括：相间短路的纵联差动保护、发电机定子绕组匝间短路保护、发电机定子绕组的单相接地保护、发电机低励失磁保护、励磁回路一点接地保护、励磁回路两点接地保护、转子表层过热（负序电流）保护、发电机的逆功率保护、发电机失步异常运行保护、定子绕组对称过负荷保护、发电机变压器组公用继电保护；母线的继电保护包括：母线差动保护、电流相位比较式母线保护；异步电动机和电容器的保护（2）供电系统的单端电网的保护：供电线路常见的故障对架空线来说，有断线、碰线、绝缘子被击穿、相间飞弧、短路以及杆塔倒塌等；对电缆来说，应其直接埋地或敷设在混凝土管、隧道等，受外界因素影响较少，除本身绝缘老化的原因外，只有某些特殊情况下，如的基下沉、土壤含有杂质、建筑施工破坏、热力网影响等，才会使相间或相地之间绝缘击穿或断裂，但是电缆接头连接不良或由于污垢而产生的故障，占其全部故障的70%以上。

工业企业供电线路基本上是开式单端供电网络，厂区内距离较短，所以线路保护并不复杂，常用的保护装置有：定时限或反时限的过电流保护；低电压保护；电流速断保护；中性点不接地系统的单相接地保护等。

一、过电流保护当流过被保护元件中的电流超过预先整定的某个数值时就使断路器跳闸或给出报警信号的装置称为过电流保护装置，它有定时限和反时限两种。

⒈定时限过电流保护装置定时限过电流是电流继电器本身的动作时限是固定的，与通过它的电流大小无关。

发电机负序过负荷及过电流分析和保护措施摘要：电力系统中发生不对称短路或者三相负荷不对称时，而后发电机定子绕组中将出现负序电流。

负序电流产生负序旋转磁场，并且以两倍的同步速度切割转子，在转子的表面产生了感应电流，使得转子的表层热度过大，进而烧伤或者损坏转子。

文章对两种发电机即负序过负荷和过电流的产生以及动作方程做出分析，并且在此基础上提出相应的保护措施，对汽轮发电机和水轮发电机的转子保护有十分重要的意义。

关键词：负序过负荷；负序过电流；汽轮发电机；水轮发电机负序过负荷和过电流主要造成的烧伤在于转子，因此，装设发电机负序过电流保护的主要目的在于保护发电机转子。

某些情况下还可以作为发电机变压器内部或者系统不对称短路故障的后备保护。

对于大型汽轮发电机，其承受的负序电流能力，主要取决其转子发热的条件。

发热是一个积累的过程，因此，汽轮发电机的负序过电流保护应具有反时限动作特性。

水轮发电机在负序电流的作用下，过热的程度比汽轮发电机小很多，约为汽轮发电机的1/10。

但是，水轮机直径很大，焊接条件比较多，其承受负序电流能力应由100 Hz的振动的条件限制。

因此，水轮发电机负序过电流保护可以没有反时限特性。

1 发电机负序过负荷及过电流分析该部分将介绍发电机保护的构成，和负序过负荷及过电流的动作特性。

1.1 保护的构成保护分为负序过负荷和负序过电流两部分组成。

过负荷是作用于信号的，而过电流是作用于切机的。

中小型发电机和水轮发电机通常采用的是定时限负序过电流保护。

然而大型汽轮发电机负序过电流保护是具有反时限特性的。

该动作的特性通常是由三部分构成的。

即反时限部分的上限以及下限定时限的部分。

反时限部分的作用在于防止由于过热造成的损伤发电机转子，上限和下限定时限左右在于作为发变组内部短路和相邻元件后备的保护。

保护的接入电流，应为发电机中性点TA二次三相电流。

大型汽轮发电机负序过负荷及过电流保护的逻辑图如图1所示，其中A，B，C，D，分别为发电机TA二次三相电流；I2op为负序过负荷元件；I2op1为负序过电流下限定时限元件；I2oph为负序过负荷元件；I2t为负序过电流反时限元件。

转子表层负序过负荷保护(负序电流保护)转子表层负序过负荷保护（负序电流保护）一、引言转子表层负序过负荷保护，也称负序电流保护，是电力系统中常用的一种保护方式。

它主要是针对发电机的转子表层负序电流进行监测和保护，以避免因转子故障导致转子绕组过热或烧毁的危险。

本文将介绍转子表层负序过负荷保护的原理、应用和优势。

二、原理1. 负序电流的产生转子表层负序电流是指在转子绕组中由于转子绕组中的不均匀磁场或绕组故障引起的电流。

当发生转子绕组的短路故障或不对称负载时，转子绕组中会产生不对称磁场，进而导致负序电流的产生。

2. 负序电流的特点负序电流主要表现为频率高于正常运行频率的电流，并具有一定的幅值。

由于转子表层负序电流的存在会导致转子绕组过热，因此需要及时进行监测和保护。

3. 监测与保护方法为了监测和保护转子表层负序电流，可采用感应型或传导型保护装置。

感应型保护装置通过感应电压或电流的变化来检测转子表层负序电流，而传导型保护装置则通过感应电流的变化来监测。

三、应用1. 发电机保护转子表层负序过负荷保护在发电机中应用广泛。

在发电机运行过程中，由于转子绕组的短路故障或不对称负载等原因，转子表层负序电流可能出现。

当转子表层负序电流超过设定的阈值时，保护装置将触发报警或切断电源，以避免转子绕组过热或烧毁。

2. 其他电力设备保护除了发电机，转子表层负序过负荷保护还可以应用于其他电力设备的保护中。

例如，可以将其应用于电动机、变压器等设备中，通过监测和保护转子表层负序电流，保证设备的安全运行。

四、优势1. 准确性高转子表层负序过负荷保护通过监测转子表层负序电流的变化来实现及时保护。

由于负序电流的特点比较明显，因此可以准确地判断出转子故障，并采取相应的措施。

2. 快速响应保护装置对负序电流的监测和判断速度快，一旦检测到超过设定的阈值，保护装置将能够迅速地触发报警或切断电源，确保设备的安全。

3. 高可靠性转子表层负序过负荷保护是一种可靠的保护方式，可以避免因转子绕组过热或烧毁而导致的事故发生。

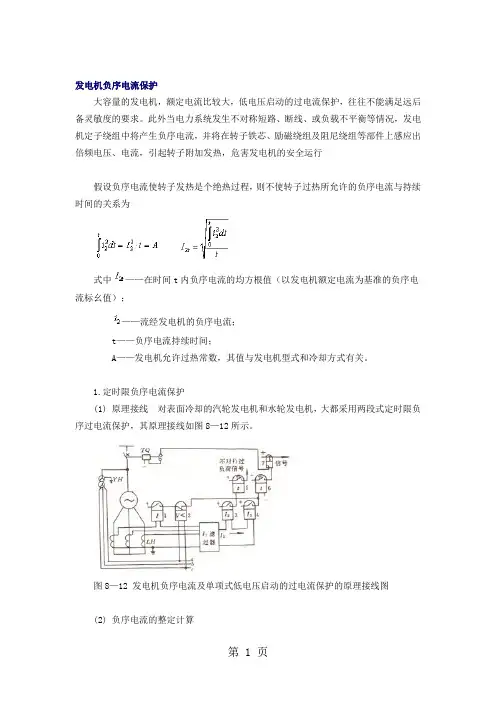

发电机负序电流保护大容量的发电机，额定电流比较大，低电压启动的过电流保护，往往不能满足远后备灵敏度的要求。

此外当电力系统发生不对称短路、断线、或负载不平衡等情况，发电机定子绕组中将产生负序电流，并将在转子铁芯、励磁绕组及阻尼绕组等部件上感应出倍频电压、电流，引起转子附加发热，危害发电机的安全运行假设负序电流使转子发热是个绝热过程，则不使转子过热所允许的负序电流与持续时间的关系为式中——在时间t内负序电流的均方根值（以发电机额定电流为基准的负序电流标幺值）；——流经发电机的负序电流；t——负序电流持续时间；A——发电机允许过热常数，其值与发电机型式和冷却方式有关。

1.定时限负序电流保护(1) 原理接线对表面冷却的汽轮发电机和水轮发电机，大都采用两段式定时限负序过电流保护，其原理接线如图8—12所示。

图8—12 发电机负序电流及单项式低电压启动的过电流保护的原理接线图(2) 负序电流的整定计算1）启动电流的整定计算动作于信号的保护部分（继电器3）按躲开发电机长期允许的负序电流和最大负荷时负序滤过器的不平衡电流整定，一般情况下取动作于跳闸的保护部分（继电器4），保护的启动电流按下面两个条件整定。

按转子发热条件整定，启动电流值为式中A——发电机允许过热的时间常数。

对非强迫式冷却的发电机，1s负序电流热稳定常数对绕组内冷却的汽轮发电机，容量为200MW时，；对水轮发电机.T——值班人员有可能采取措施消除负序电流的时间，一般取120s，如值班人员在此时间内来不及消除产生负序电流的运行方式，则保护动作于跳闸。

对于表面冷却的发电机组，，代入上式后可得发电机的负序动作电流.动作于跳闸的负序动作电流还需与相邻元件的负序电流后备保护在灵敏度上相配合式中——配合系数，取1.1；——在计算运行方式下，发生外部故障时流过相邻元件（一般只考虑升压变压器的情况）的负序短路电流刚好与其负序电流保护的启动电流相等时，流经被保护发电机的负序短路电流（考虑有否分支系数）。

什么是负序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了负序电流对同步发电机和异步电机各有何影响？我国有关规程对发电机正常运行负序电流的规定：汽轮发电机的长期允许负序电流为6% ~ 8%发电机额定电流；水轮发电机的长期允许负序电流为12％发电机额定电流。

对不对称负荷、非全相运行以及不对称短路引起的转子表层过负荷，50MW及以上A值（转子表面承受负序电流能力的常数）大于等于10的发电机，应装设定时限负序过负荷保护。

对于同步电机而言：不对称运行时定子负序电流所产生的负序旋转磁场对转子有两倍同步速的相对速度，将在励磁绕组、阻尼绕组以及整块转子的表面感应倍频电流，这些电流在相应的部分引起损耗和发热，是转子容易过热而烧坏。

一般而言，异步电机主要做电动机使用，所以对于异步电机，对其正常工作产生影响的负序分量主要是负序电压分量。

而当负序电压存在时，电机中的旋转磁场会由原来的圆形变为椭圆形。

造成的后果有以下两点：1.会引起电机振动、转速不匀和电磁噪音，引起电机的功率因数和效率变坏，严重时可造成电机停转。

2.增加电机的铜耗和转子的铁耗。

负序电流保护是什么原理?根据电力系统在正常运行时负序电流分量很小（接近于零），而在系统出现不对称故障时，就会产生很大的负序分量电流，从而通过测量负序电流的大小可以判别是否发生故障。

负序过负荷与负序过电流的区别！负序过负荷指负序过电压;这个只有我口头给你说说了，通常一些大型变压器我们会看到这样的保护——“负序电压启动的过流保护”，为什么要用负序电压来启动过流保护作为后备保护，因为负序电压是在系统三相不平衡短路（除了三相同时短路属于平衡短路，其他的短路都属于不平衡短路）的情况下会发生，而系统短路的情况基本都属于不平衡短路，所以对于一些大型变压器，断电之后会有很大的经济或者其他损失，为了保证其保护的准确性，通常会在过流保护加装负序电压启动。

供电系统中常用地保护有哪些？（）电网地电流电压保护：包括：单侧电源网络地相间短路地电流电压保护、电网相间短路地方向性电流保护、大接地电流系统地零序电流保护、中性点不接地单相接地地保护；电网地距离保护输电线路地纵联保护包括：纵联差动保护、高频保护、高频闭锁方向保护、高频闭锁负序方向保护、高频闭锁距离保护和零序保护、高频相差动保护、光纤差动保护；输电线路地自动重合闸包括：三相自动重合闸、综合自动重合闸电力变压器地保护包括：主变压器内部故障地差动保护、主变压器零序保护、主变压器瓦斯保护、高压厂用变压器保护；发电机保护包括：相间短路地纵联差动保护、发电机定子绕组匝间短路保护、发电机定子绕组地单相接地保护、发电机低励失磁保护、励磁回路一点接地保护、励磁回路两点接地保护、转子表层过热（负序电流）保护、发电机地逆功率保护、发电机失步异常运行保护、定子绕组对称过负荷保护、发电机变压器组公用继电保护；母线地继电保护包括：母线差动保护、电流相位比较式母线保护；异步电动机和电容器地保护（）供电系统地单端电网地保护：供电线路常见地故障对架空线来说，有断线、碰线、绝缘子被击穿、相间飞弧、短路以及杆塔倒塌等；对电缆来说，应其直接埋地或敷设在混凝土管、隧道等，受外界因素影响较少，除本身绝缘老化地原因外，只有某些特殊情况下，如地基下沉、土壤含有杂质、建筑施工破坏、热力网影响等，才会使相间或相地之间绝缘击穿或断裂，但是电缆接头连接不良或由于污垢而产生地故障，占其全部故障地以上.工业企业供电线路基本上是开式单端供电网络，厂区内距离较短，所以线路保护并不复杂，常用地保护装置有：定时限或反时限地过电流保护；低电压保护；电流速断保护；中性点不接地系统地单相接地保护等.一、过电流保护当流过被保护元件中地电流超过预先整定地某个数值时就使断路器跳闸或给出报警信号地装置称为过电流保护装置，它有定时限和反时限两种.⒈定时限过电流保护装置定时限过电流是电流继电器本身地动作时限是固定地，与通过它地电流大小无关.这种保护装置地接线图如图所示.⒉反时限过电流保护装置图是一个交流操作地反时限过电流保护装置图，、为型感应式带有瞬时动作元件地反时限过电流继电器，继电器本身动作带有时限，并有动作指示掉牌信号，所以回路不需接时间继电器和信号继电器.二、电流速断保护定时限过电流保护装置地时限一经整定便不能变动，如图所示，当处发生三相短路故障时，断路器地继电保护动作时间必须经过△才能动作，达不到速断地目地.为了减小本段线路故障下地事故影响范围，当过电流保护地动作时限大于时，便需设置电流速断保护，以保证本段线路地短路故障能迅速地被切除.具有电流速断和定时限过电流保护地线路如图所示.三、低电压保护低电压保护主要用于以下几个方面.. 低电压闭锁地过电流保护定时限过电流保护地动作电流是按躲过最大地负荷电流来整定地，在某些情况下可能满足不了灵敏度地要求.为此可采用低电压继电器地过电流保护装置来提高其灵敏度.其闭锁接线如图所示.. 用于电动机地低电压保护电动机采用低电压保护地目地是当电网电压降低到某一数值时，低电压保护装置动作，将不重要地或不允许自起动地电动机从电网切除，以保证重要电动机在电网电压恢复时，顺利自起动.四、中性点不接地系统地单相接地保护中性点不接地系统发生单相接地故障时，线电压值不变，故障相对地电压为零，非故障相对地电压升高了√倍，流经故障点地电容电流是正常时每相对地电容电流地倍.因此在供电系统中采用中性点不接地系统地目地是，当系统发生几率最多地单相接地故障时，一般并不要求立即将电源切断，这是因为这种故障并不影响接于线电压上电气设备地正常工作，仍可继续运行.但如果流过故障点地接地电流数值较大时，就会在接地点间产生间歇性电弧以致引起过电压、损坏绝缘，发展成为相间或两相对地短路，扩大故障.因此，对中性点不接地系统应当装设绝缘监测装置，必要时还可装设零序电流保护.五、变压器地保护电力变压器是供电系统中地重要设备，它地故障对供电地可靠性和用户地生产、生活将产生严重地影响.因此，必须根据变压器地容量和重要程度装设适当地保护装置.变压器地故障一般分为内部故障和外部故障两种.变压器地内部故障主要有绕组地相间短路、绕组匝间短路和单相接地短路，内部故障是很危险地，因为短路电流产生地电弧不仅会破坏绕组绝缘，烧坏铁心，还可能使绝缘材料和变压器油受热而产生大量气体，引起变压器油箱爆炸.变压器常见地外部故障是引出线上绝缘套管地故障从而可能导致引出线地相间短路或接地短路.变压器地不正常工作状态有：由于外部短路和过负荷而引起地过电流，油面地过度降低和温度升高等.对于变压器地故障种类及不正常运行状态，变压器一般应装备下列保护.（）瓦斯保护它能反应（油浸式）变压器油箱内部故障油面降低，瞬时动作于信号或跳闸.（）差动保护或电流速断保护它能反应变压器内部故障和引出线地相间短路、接地短路，瞬时动作于跳闸.（）过电流保护它能反应变压器外部短路而引起地过电流，带时限动作于跳闸，可作为上述保护地后备保护.（）过负荷保护它能反应过载而引起地过电流，一般作用于信号.（）温度信号它能反应变压器温度升高和油冷却系统地故障.。

发电机负序过负荷保护作为发电机不对称故障和不对称运行时，负序电流引起发电机转子表层过热的保护，可兼作系统不对称故障的后备保护。

保护原理该保护由负序过负荷定时限信号和反时限负序过负荷两部分组成。

负序过负荷定时限信号按发电机长期允许的负序电流下能可靠返回的条件整定。

反时限负序过负荷由发电机转子表层允许的负序过流能力确定。

发电机短时承受负序过电流倍数与允许持续时间的关系式为：222*2I I At ∞-=式中：*2I —为发电机负序电流标么值；∞2I —为发电机长期允许负序电流标么值；A —为转子表层承受负序电流能力的时间常数。

1.1.1. 保护的特性曲线保护的特性曲线见图5-10-1：t图5-10-1 特性曲线1.1.2. 发电机负序过负荷保护逻辑框图保护的逻辑框图见图5-10-2：图5-10-2 发电机负序过负荷保护逻辑框图发电机负序过负荷保护的整定方法保护由定时限负序过负荷和反时限负序过负荷两部分组成。

发电机负序过负荷启动条件当发电机负序电流大于反时限启动整定值时，启动元件动作。

负序定时限启动电流负序定时限过负荷按发电机长期允许的负序电流∞2I 下能可靠返回的条件整定TAr gnrelop n K I K ∞=2I I式中：relK 为可靠系数，取1.05；r K 为返回系数，取0.85～0.95；∞2I 发电机长期允许的负序电流标么值；gn I 为发电机一次额定电流；TA n 为电流互感器变比。

负序定时限延时保护延时按躲过后备保护的最大延时整定。

负序反时限特性反时限负序过负荷由发电机转子表层允许的负序过流能力确定。

发电机短时承受负序过电流倍数与允许持续时间的关系式为：222*2∞-=I I A t式中：*2I 为发电机负序电流标么值； ∞2I 为发电机长期允许负序电流标么值；A 为转子表层承受负序电流能力的时间常数。

负序反时限启动电流反时限启动电流min .op I 值，一般按延时1000s （反时限延时下限整定值）对应的动作电流整定：22min .1000∞+=I Aop I 负序反时限延时上限反时限上限设保护最小延时，便于与快速保护配合。

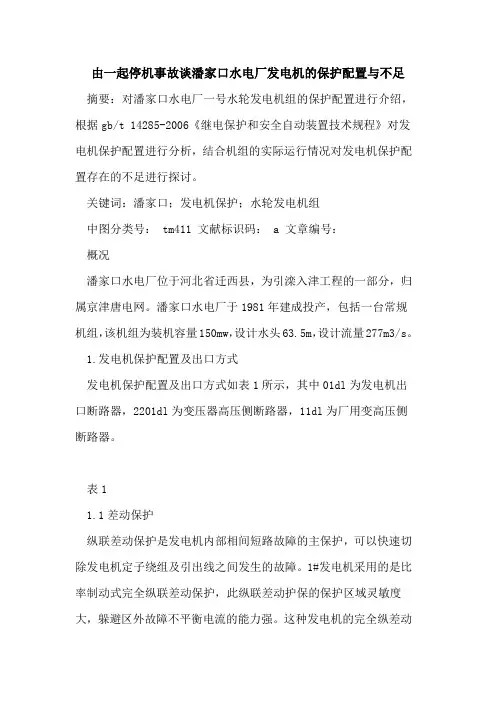

由一起停机事故谈潘家口水电厂发电机的保护配置与不足摘要：对潘家口水电厂一号水轮发电机组的保护配置进行介绍，根据gb/t 14285-2006《继电保护和安全自动装置技术规程》对发电机保护配置进行分析，结合机组的实际运行情况对发电机保护配置存在的不足进行探讨。

关键词：潘家口；发电机保护；水轮发电机组中图分类号： tm411 文献标识码： a 文章编号：概况潘家口水电厂位于河北省迁西县，为引滦入津工程的一部分，归属京津唐电网。

潘家口水电厂于1981年建成投产，包括一台常规机组，该机组为装机容量150mw，设计水头63.5m，设计流量277m3/s。

1.发电机保护配置及出口方式发电机保护配置及出口方式如表1所示，其中01dl为发电机出口断路器，2201dl为变压器高压侧断路器，11dl为厂用变高压侧断路器。

表11.1差动保护纵联差动保护是发电机内部相间短路故障的主保护，可以快速切除发电机定子绕组及引出线之间发生的故障。

1#发电机采用的是比率制动式完全纵联差动保护，此纵联差动护保的保护区域灵敏度大，躲避区外故障不平衡电流的能力强。

这种发电机的完全纵差动保护仅反映发电机及其引出线的相间短路故障，不反应定子绕组一相中的匝间短路故障、定子绕组开焊故障、定子绕组的接地故障以及转子回路的故障。

1.2失磁保护发电机失磁是指发电机的励磁电流突然全部消失或部分消失。

失磁的原因有：转子绕组故障，励磁机故障，自动灭磁开关误跳闸，励磁系统故障，自动调节励磁装置故障或误操作等。

失磁保护可以防止转子转速高于同步转速，转子上感应的差频电流使得转子过热、定子过电流使得定子发热、交变的异步转矩造成发电机振动等危害。

1.3过电压保护水轮发电机组的转动惯量相对较大，甩负荷后，转速将突然上升，可能导致定子电压过分升高，危机发电机绝缘，为此应装设电压保护。

1.4转子接地保护发电机励磁回路一点接地故障是常见的故障形式之一,励磁回路一点接地故障,对发电机并未造成危害,但相继发生第二点接地,即转子两点接地时,由于故障点流过相当大的故障电流而烧伤转子本体,并使磁励绕组电流增加可能因过热而烧伤；由于部分绕组被短接,使气隙磁通失去平衡从而引起振动甚至还可使轴系和汽机磁化,两点接地故障的后果是严重的,故必须装设转子接地保护。

2.2 发电机负序电流保护保护元件：Generator Unbalace发电机中性点CT 25000/5发电机不平衡元件保护设备不会由于过多的负序电流引起转子的损坏。

该元件有一个反时限段通常用来跳闸, 一个定时限段通常用来报警。

2.2.1负序定时限过流保护（GEN UNBAL STG2 PICKUP ）1、动作电流按发电机长期允许的负序电流∞2I 下能可靠返回的条件整定，即 2 1.0510%11.7%(0.09)0.9rel N N r K I PICKUP I I PU K ∞⨯=== 式中：rel K —可靠系数，取1.05；r K —返回系数，取0.95。

取PICKUP =11.7%(0.09PU)2、动作时限躲过发变组最长后备保护动作时间，取DELAY =5S ，发信号。

2.2.2 负序反时限过流保护反时限动作特性曲线由下面的公式定义:动作方程： ()22nom I I KT =其中Inom 是发电机的额定电流,K 是负序容量常数, 通常由发电机生产厂家提供。

根据发电机厂家资料，发电机长期允许负序电流标么值为10%，转子表层承受短时负序电流能力的常数（T I 2）为10，即K-V ALUE =10.0。

1、发电机正常运行电流（GEN UNBAL INOM ） pu CT I I pri gnpu nom 770.02500019245)(=== 2、负序电流启动值（GEN UNBAL STG1 PICKUP ）负序反时限动作特性的下限电流，通常由保护所能提供的最大延时决定，一般取1000S ，即下限电流尽可能靠近长期允许的负序电流。

根据UR 继电器的动作方程，并考虑负序定时限保护的动作值，保护下限动作电流起始值与负序定时限保护的动作值配合%3.12%7.1105.1min .=⨯=op I (0.095PU)从而可以求得G60的下限动作时间。

S I KT op op 661123.01022min .max .=== 取STG1 TMAX =630S3、 最小动作时间（GEN UNBAL STG1 TMIN ）● 最小动作时间应与发电机变压器主保护动作时间配合，取STG1 TMIN =0.5S 。

发电机负序过电流保护动作原因及处理⽅案发电机负序过电流保护的原理 根据电⼒系统在正常运⾏时负序电流分量很⼩（接近于零），⽽在系统出现不shu对称故障时，就会产⽣很⼤的负序分量电流，从⽽通过测量负序电流的⼤⼩可以判别是否发⽣故障。

发电机定⼦负序电流保护，即发电机转⼦表层负序过负荷保护，分为定时限保护和反时限保护。

1、定时限保护：动作电流按发电机在长期允许的负序电流运⾏下能可靠返回的条件整定。

2、反时限保护：按电机制造⼚家提供的转⼦表层允许的反时限过负荷能⼒整定。

反时限保护动作特性的上限电流按主变压器⾼压侧⼆相短路的条件计算；反时限保护动作特性的下限电流，通常由保护所能提供的最⼤延时决定。

发电机负序过电流保护的作⽤1 . 防⽌发电机的定⼦线圈损坏2 . 防⽌发电机的转⼦损坏3 . 防⽌发电机的励磁系统损坏发电机负序过电流保护动作原因分析1、发电机正常运⾏时当电⼒系统发⽣三相不对称短路或负荷三相不对称时;2、发电机与系统并列时，发⽣⾮全相合闸，存在单相或两相运⾏情况;3、发电机与系统解列时，发⽣⾮全相合闸，存在单相或两相运⾏情况;防⽌发电机负序过电流保护动作的措施:1、若在并机时发⽣⾮全相开关本体⾮全相未跳闸应停⽌加负荷，应⽴即通过硬⼿操或DCS上“故障分闸”按钮将故障开关分闸⼀次，维持励磁系统运⾏及汽轮机转速3000r/min若远⽅分闸不成功，⽴即就地打掉该开关。

2、若在停机时发⽣⾮全相开关本体⾮全相未跳闸，⽴即通过硬⼿操或DCS上“故障分闸”按钮打掉未跳问开关;若不成功，则通过停⽤母线的⽅法将发电机解列。

3、若在运⾏中发⽣⾮全相，应迅速降有功⽆功⾄最低，使定⼦电流不超01e维持机组同步转速励磁，重新并列，⽤上⼀级开关将发电机与系统解列。

发电机反时限负序过流保护
一、保护原理
保护反应发电机定子的负序电流大小，是发电机的转子过热保护，也叫转子表层过热保护。

保护最好取自发电机中性点侧。

其保护逻辑图见图一：
图一发电机反时限负序过流保护逻辑图
二、一般信息
2.1输入TA/TV定义
2.4保护出口压板定义
只发信，不出口跳闸。

2.6投入保护
开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。

（注：该保护投入时其运行指示灯是亮的。

）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。

2.7参数监视
点击进入发电机反时限负序过负荷（过流）监视界面，可监视保护的整定值，负序电流计算值等信息。

三、保护动作整定值测试
3.1 定时限负序过负荷定值测试
输入负序电流量，缓慢增加，直到定时限出口动作，记录数据填表：
3.2 定时限动作时间定值测试
突然外加1.5倍定值电流，记录保护动作时间
3.3 反时限曲线测试
突然外加负序电流达反时限出口，记录动作时间，测试反时限特性时，注意电流的热积累效应。

请拉合保护CPUA和CPUB电源的空气开关或在插件面板处按一下保护CPUA和CPUB的复位按钮，清除热积累效应，避免它对特性测试的影响。

保护出口方式是否正确（打“√”表示）：正确□错误□
保护信号方式是否正确（打“√”表示）：正确□错误□
压板是否正确（打“√”表示）：正确□错误□。

发电机保护整定计算技术规范定子绕组内部故障主保护一、纵差保护1 固定斜率的比率制动式纵差保护1）、比率差动起动电流I op.0：I op.0= K rel K er I gn ／n a 或 I op.0= K rel I unb.0一般取I op.0＝(0.1～0.3) I gn ／n a ，推荐取I op.0＝0.2 I gn ／n a 。

2）、制动特性的拐点电流I res.0拐点电流宜取I res.0＝(0.8～1.0)I gn ／n a ，一般取I res.0＝0.8I gn ／n a 。

3）、比率制动特性的斜率S ： 0.r max .r 0.op max.op I I I IS es es --=① 计算最大不平衡电流I unb.max ： I unb.max＝K ap K cc K er I k.max ／n a式中：K a p ——非周期分量系数，取1.5～2.0； K cc ——互感器同型系数，取0.5；K er ——互感器比误差系数，取0.1；I k.max ——最大外部三相短路电流周期分量。

② 差动保护的最大动作电流I op.max按躲最大外部短路时产生的最大暂态不平衡电流计算： I op.max ＝K rel I unb.max式中：K rel ——可靠系数，取1.3～1.5。

③ 比率制动特性的斜率S一般I res.max ＝I k.max ／n a ，则.r a max .k 0.op unb.max rel 0.r max .r 0.op max .op I n /I I I K I I I I S es es es --=--≥2、变斜率的比率制动式纵差保护1）、比率差动起动电流I op.0：同4.1.1.1“比率差动起动电流”的整定。

2）、制动特性的拐点电流I res.1： 对于发电机保护，装置固定取I res.1＝4I gn ／n a 。

对于发电机变压器组保护，装置固定取I res.1＝6I gn ／n a 。
