GSM检验项目

1测试的目的及软硬件版本目的：SIM300和SIM900模块在同一终端情况下的对比性测试。软件版本：1.77硬件版本：1.722GSM检验项目按表与GSM相关的项目如下表所示：表1：GSM检验项目检验项目内容测试方法及标准在线率与通讯流量通讯模块的数据通讯在线率，包括在线时间、丢包率、重连次数、最长通讯中断时间。方法：(1)准备安装有SIM300和SIM900通讯模块的TMDT2170终端各5台；(2)设置自动回报间隔为1分钟，所有设备需要24小时连续通电；(3)分别统计各个时间段的平均在线率（可设置时间段为8小时），在线时间、丢包率、重连次数、最长通讯中断时间；检验标准：(1)根据统计的数据分析在线率，在线时间、丢包率、重连次数和最长通讯中断时间。(2)对于在线率很低的情况（如2%--26%），应查清是否属于个别机器终端的原因，若是则不应计算在内。通讯建立的时间通讯建立的时间，包括正常通讯建立的时间；中心主动断开连接后，终端恢复连接的时间；网络信号不好导致连接断开，终端恢复连接的时间；和其它原因导致连接断开后，终端恢复连接的最长时间。方法：(1)准备安装有SIM300和SIM900通讯模块的TMDT2170终端各5台；(2)设置自动回报间隔为1分钟；(3)在GPRS网络好或较好的时候，将终端进行断电复位，通过查询数据库的终端注册时间统计正常通信建立的时间。(4)将中心的“通信管理”软件关掉，模拟中心主动断开终端的情况。一般断开的时间为5分钟左右，持续打开“通信管理”软件的时间为10分钟左右。统计恢复连接建立的时间。(5)模拟网络信号不好导致网络断开的情况，统计终端恢复连接所用的时间。(6)若出现其它原因导致连接断开，则应记录分析，若没有则不必记录。检验标准：(1)根据统计的数据分析重新建立连接时间长短。(2)对于出现的差异巨大的情况，应查清是否属于个别机器终端的原因，若是则不应计算在内。大数据量数据传输大数据量数据传输包括在不同的时间间隔下传输图片的平均时间，传输图片的成功率，网络出现中断情况下的图片重新传输的成功率，紧急报警时图片传输的优先级和成功率。方法：(1)准备安装有SIM300和SIM900通讯模块的TMDT2170终端各5台；(2)设置图片传输的时间分为间隔短，中，长三种类型，保持信号良好，分别统计图片传输的平均时间和图片成功率；(3)模拟终端重启的状况，分别统计图片传输的成功率。(4)模拟网络信号不好导致网络断掉的情况，分别统计成功率。(5)模拟紧急报警的情况分别统计此状况下的图片传输的优先级和成功率。检验标准：(1)根据统计的数据分析在传输图片时的平均时间和成功率。(2)对于出现的差异巨大的情况，应查清是否属于个别机器终端的原因，若是则不应计算在内。

3测试资源消耗所用到的设备如下：(1)安装有SIM300和SIM900通讯模块的TMDT2170终端各5台；(2)SIM卡。(3)相关的测试软件(平台软件和统计软件)。

合集下载

2018年通信高铁检验批

2018年通信高铁检验批

高速铁路通信检验批用表

中铁电气化局集团第一工程有限公司

二分公司

一、填写说明

1. 施工单位填写时，可根据填写内容多少，调整填写栏目的大小，尤其“施工单位检查评定记录”栏目，要尽可能调大些，保证填写内容全面性、详细和具有可追朔性。

2. 当“施工质量验收标准的规定”栏目中的要求为符合“设计要求”时,施工单位要将“设计要求”字样变为设计的具体质量指标要求。

3.“主控项目”和“一般项目”中的实测记录栏中检测数据较多时，可以去掉记录表中的分格，将实测数据按顺序连续填写，数据之间以“，”分隔。

4. 监理人员在填写“监理单位验收记录”栏目时，应写明验收情况；当其中某项内容验收日期与“监理单位验收结论”栏的验收日期不一致时，还应单独在该项内容验收记录栏中注明其验收时间。

5. 验收程序按验标规定执行（除另有规定外）。

6. 检验批记录表的编号按检验批、分项工程、分部工程、单位工程验收过程中，填写各专业检验批质量验收记录表时，检验批的编号按照表1规定执行。对于不同批次的检验批，在分项工程编号后面附加三位或四位，便是检验批的编号。

7. 表格格式要求

（1）各表表头格式统一：“”采用小三号宋粗，字距加宽至3磅，“××××检验批质量验收记录表”采用小四号宋粗，字距一般采用标准间距，当表名较短时可适当加宽字间距，以长出“”字样为原则；行距一般采用“固定值”中的18磅。

（2）表中文字：采用小五号宋体字，标准间距，当为了排版需要或上下对齐时，可适当调整字间距。行间距一般采用“固定值”中的18磅，当为了排版需要或对齐时，可适当调整行间距。

（3）表尾“注”中文字采用小五号宋体字，标准间距，行间距一般采用“固定值”中的18磅。 （4）用表纸张尺寸大小除另有特别要求外，一般采用A4纸张格式。

表1：通信工程单位工程、分部工程、分项工程的编号一览表

专业 单位工程

分部工程 分项工程

通信

（07） 通信线路（01） 建筑安装（01） 光电缆敷设（01）

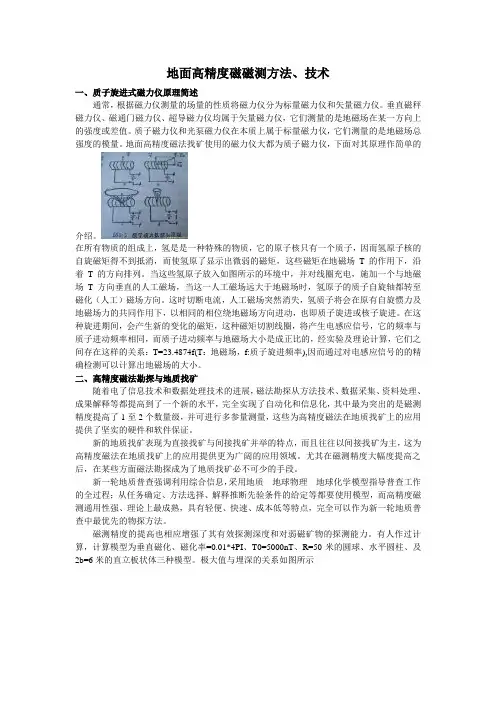

磁法测量原理及GSM-19T操作说明
