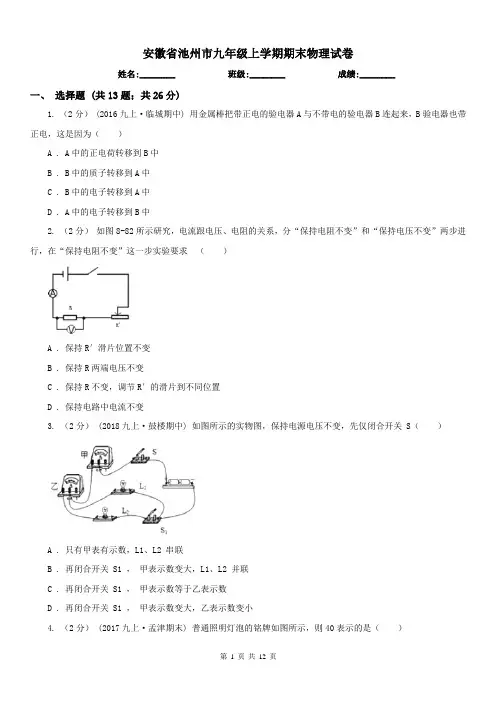

安徽省池州市九年级上学期期末物理试卷

第 1 页 共 12 页 安徽省池州市九年级上学期期末物理试卷

姓名:________ 班级:________ 成绩:________

一、

选择题 (共13题；共26分)

1.

（2分） (2016九上·临城期中) 用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为（ ）

A . A中的正电荷转移到B中

B . B中的质子转移到A中

C . B中的电子转移到A中

D . A中的电子转移到B中

2. （2分） 如图8-82所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求 （ ）

A . 保持R′滑片位置不变

B . 保持R两端电压不变

C . 保持R不变，调节R′的滑片到不同位置

D . 保持电路中电流不变

3. （2分） (2018九上·鼓楼期中) 如图所示的实物图，保持电源电压不变，先仅闭合开关 S（ ）

A . 只有甲表有示数，L1、L2 串联

B . 再闭合开关 S1 ， 甲表示数变大，L1、L2 并联

C . 再闭合开关 S1 ， 甲表示数等于乙表示数

D . 再闭合开关 S1 ， 甲表示数变大，乙表示数变小

4. （2分） (2017九上·孟津期末) 普通照明灯泡的铭牌如图所示，则40表示的是（ ）

第 2 页 共 12 页

A .

电压

B .

电流

C .

电功率

D . 电阻

5. （2分） 电阻R1和R2阻值之比是1：2，分别把它们并联在同一电源的两端，在相同的时间里电流分别通过两电阻产生的热量之比是（ ）

A . 1：3

B . 2：9

C . 2：1

D . 1：4

6. （2分） 把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能

A . 此时的功率太大，保险丝烧断

B . 室内插座中有短路

C . 台灯的插头内有短路

D . 台灯的插头内有断路

7. （2分） (2016九下·临沂期中) 如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1 ， 则（ ）

A . 灯泡变亮，电流表示数不变

B . 灯泡变暗，电流表示数不变

C . 灯泡亮度不变，电流表示数增大

D . 灯泡亮度不变，电流表示数减小

8. （2分） (2011·河池) 保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警．如图所示的四个电路图中，能体现该装置工作原理的是（ ）

第 3 页 共 12 页 A .

B .

C .

D .

9. （2分） 对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）

A . 开的灯越多，总电阻越大，总功率越大

B . 开的灯越多，总电阻越小，总功率越大

C . 开的灯越少，总电阻越大，总功率越大

D . 开的灯越少，总电阻越小，总功率越大

10. （2分） 通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（ ）

A . Ra＞Rb

B . Ra＝Rb

C . Ra＜Rb

D . 无法确定

11. （2分） 下列各图正确的是（ ）

A . 物体所受重力的示意图

第 4 页 共 12 页 B . 凹透镜对平行光线的作用

C .

异名磁极间的磁感线

D . 力F1的力臂L1

12. （2分） (2018·宝安模拟) 把两根阻值相同的电热丝串联接入电路，烧开一壶水所用时间为t0 ， 若将这两根电热丝并联接入同一电路，则烧开同一壶水所需的时间为（不计热量损失）（ ）

A . t0

B . t0

C . t0

D . 2 t0

13.

（2分） (2019·河池模拟) 下列关于生活用电常识的认识中，符合要求的是（ ）

A . 输电线进户后应先接电能表

B . 三脚插头的用电器也可随意使用两孔插座

C .

家庭电路中开关接在火线或零线上都可以

D . 使用测电笔时，手指不能碰到笔尾的金属帽，以免触电

二、 填空题 (共6题；共15分)

14. （3分） 与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则

________ 带正电；用久的风扇扇叶上布满灰尘主要是由于风扇旋转与空气发生________ ，带电体具有________ 的性质．

15. （3分） (2018·临沂) 如图所示，在探究串联电路的电压关系实验时，小明先用电压表测量了电阻R1两端的电压为1V，然后保持电压表接A点不动，将接B点的那一段导线改接到电路中的C点，电压表示数为3V．已知R1=5Ω，则电阻R2两端的电压为________V，通过R2的电流为________A．如果他保持电压表接B点不动，将电压表接A点的那一段导线改接到电路中的C点，这种接法是错误的，理由是________。

第 5 页 共 12 页

16.

（2分）

电热器是利用电流的________

工作的：在电饭锅、电熨斗、电风扇中，不属于电热器的是________

．

17. （2分） (2017九上·丰县期末) 灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V 6W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是________，最暗的灯泡是________．

18. （3分） (2016九下·盐城开学考) 如图，AB间的弹簧中间有可收缩的导线将变阻器接入电路，R1为定值电阻．当闭合S，A板上受到压力增大时，电流表示数将________，此时电路总功率将________，此装置可作压力计使用，当压力减小时，压力计指针向左摆动，应把________（电流表/电压表）改装为压力计．

19. （2分） (2017·营口模拟) 如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，灯泡L的实际功率________，电压表V1与电流表A示数比值________．（均填“变大”，“变小”或“不变”）

三、 探究实验与作图 (共5题；共39分)

20. （5分） (2016·百色) 请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．

21. （5分） (2017·营口模拟) 根据如图所示永磁体的磁极和通电螺线管间磁感线分布，在图中标出通电螺线管的磁极、

第 6 页 共 12 页

22.

（5分） (2017九上·遂溪月考)

在测量额定电压为3.8V小灯泡的电功率实验中，电源电压为4.5V，电路如图所示．

（1） 连接电路时，开关应________，电压表的量程应选择________；

（2） 检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是________；

（3） 当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是________ W；

（4） 实验过程中会发现小灯泡两端的实际电压越大，小灯泡的________越大，小灯泡越亮．

23. （20分） (2018九上·防城港期中) 为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。

（1） 请你用笔画线表示导线，帮他们完成实物电路连接，以符合要求。在连接电路时，开关应处于

状态。

（2） 小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 。

（3） 排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2= A,I= A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 。（写出关系式即可）

第 7 页 共 12 页

（4）

为了验证结论的普遍性，小薇采用了更换不同电源继续实验的方法进行验证，你还可以采用的方法是

。

24. （4分） 如图甲，在探究“不同物质吸热能力”的实验中，完成下面各题：

（1）

在两个相同的烧杯中加入初温相同、________ 相同的水和煤油（ρ水＞ρ煤油）．选用相同电加热器的目的是：________

（2）

水和煤油温度随时间变化的图象如图乙所示，

①根据图甲可判断出a物质是________ ．(选填“水”或“煤油”)

②根据图乙可判断出________ 吸热能力强．(选填“水”或“煤油”)

四、 计算题 (共2题；共25分)

25. （10分） (2017九上·阜阳期末) 如图所示，灯泡L1标有“4V 8W”字样，灯泡L2标有“4V？W”（？表示数字模糊不清），串联在电路中，电源电压为恒6V，当开关S闭合时，测得灯泡L2比灯泡L1亮，灯泡L2消耗的功率为4W，不计温度对灯泡阻值的影响．求：

（1） 灯泡L1的电阻R1．

（2） 灯泡L2的电阻R2和灯泡L2的额定功率．

26. （15分） (2017·平邑模拟) 在如图甲所示的电路中，电源为可调压电源，定值电阻R0=4Ω，灯泡L1的额定功率为4W，开关S是单刀双掷开关.图乙所示的是灯泡L2的U－I图像.求：
