abaqus-接触分析的基本概念在abaqus/standard分析中定义接触时,可以选择点对⾯离散⽅法(node-to-surface-dis- cre-tization)和⾯对⾯离散⽅法(surface-to-surface discretization),⼆者有何差别?『解答』在点对⾯离散⽅法中,从⾯(slave surface)上的每个节点与该节点在主⾯(master surface)上的投影点建⽴接触关系,每个接触条件都包含⼀个从⾯节点和它的投影点附近的⼀组主⾯节点。
使⽤点对⾯离散⽅法时,从⾯节点不会穿透(penetrate)主⾯,但是主⾯节点可以穿透从⾯。
⾯对⾯离散⽅法会为整个从⾯(⽽不是单个节点)建⽴接触条件,在接触分析过程中同时考虑主⾯和从⾯的形状变化。
可能在某些节点上出现穿透现象,但是穿透的程度不会很严重。
1)从⾯⽹格⽐主⾯⽹格细:点对⾯离散(图16-1a)和⾯对⾯离散(图16-2a)的分析结果都很好,没有发⽣穿透,从⾯和主⾯都发⽣了正常的变形。
2)从⾯⽹格⽐主⾯⽹格粗:点对⾯离散(图16-1b)的分析结果很差,主⾯节点进⼊了从⾯,穿透现象很严重,从⾯和主⾯的变形都不正常;⾯对⾯离散(图16-2b)的分析结果相对较好,尽管有轻微的穿透现象,从⾯和主⾯的变形仍⽐较正常。
从上⾯的例⼦可以看出,在为接触⾯划分⽹格时需要慎重,⽆论使⽤点对⾯离散还是⾯对⾯离散,都应尽量保证从⾯⽹格不能⽐主⾯⽹格粗。
关于从⾯和主⾯的选择⽅法,请参见《实例详解》第5.2.2节“定义接触对”。
选⽤离散⽅法时,还应考虑以下因素。
1)⼀般情况下,⾯对⾯离散得到的应⼒和压强的结果精度要⾼于点对⾯离散。
2)⾯对⾯离散需要分析整个接触⾯上的接触⾏为,其计算代价要⾼于点对⾯离散。
⼀般情况下,⼆者的计算代价相差不是很悬殊,但在以下情况中,⾯对⾯离散的计算代价将会⼤很多:①模型中的⼤部分区域都涉及到接触问题。
②主⾯的⽹格⽐从⾯的⽹格细化很多。

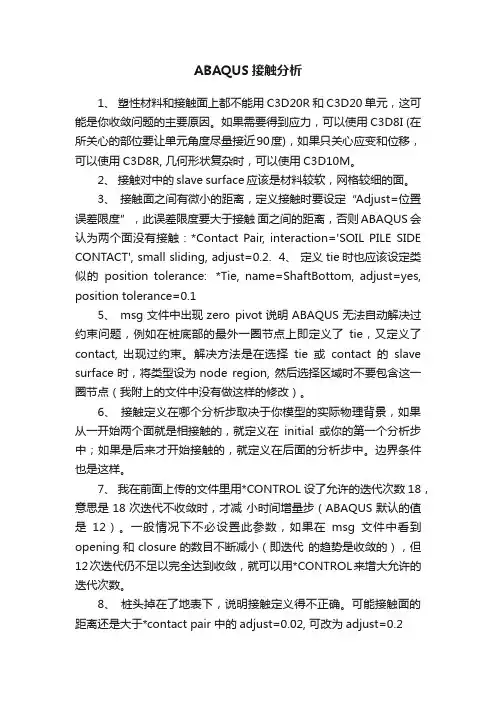

ABAQUS接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元,这可能是你收敛问题的主要原因。
如果需要得到应力,可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度),如果只关心应变和位移,可以使用C3D8R, 几何形状复杂时,可以使用C3D10M。
2、接触对中的slave surface应该是材料较软,网格较细的面。
3、接触面之间有微小的距离,定义接触时要设定“Adjust=位置误差限度”,此误差限度要大于接触面之间的距离,否则ABAQUS会认为两个面没有接触:*Contact Pair, interaction='SOIL PILE SIDE CONTACT', small sliding, adjust=0.2.4、定义tie时也应该设定类似的position tolerance: *Tie, name=ShaftBottom, adjust=yes, position tolerance=0.15、msg文件中出现zero pivot说明ABAQUS无法自动解决过约束问题,例如在桩底部的最外一圈节点上即定义了tie,又定义了contact, 出现过约束。
解决方法是在选择tie或contact的slave surface时,将类型设为node region, 然后选择区域时不要包含这一圈节点(我附上的文件中没有做这样的修改)。
6、接触定义在哪个分析步取决于你模型的实际物理背景,如果从一开始两个面就是相接触的,就定义在initial或你的第一个分析步中;如果是后来才开始接触的,就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18,意思是18次迭代不收敛时,才减小时间增量步(ABAQUS默认的值是12)。
一般情况下不必设置此参数,如果在msg文件中看到opening和closure的数目不断减小(即迭代的趋势是收敛的),但12次迭代仍不足以完全达到收敛,就可以用*CONTROL来增大允许的迭代次数。

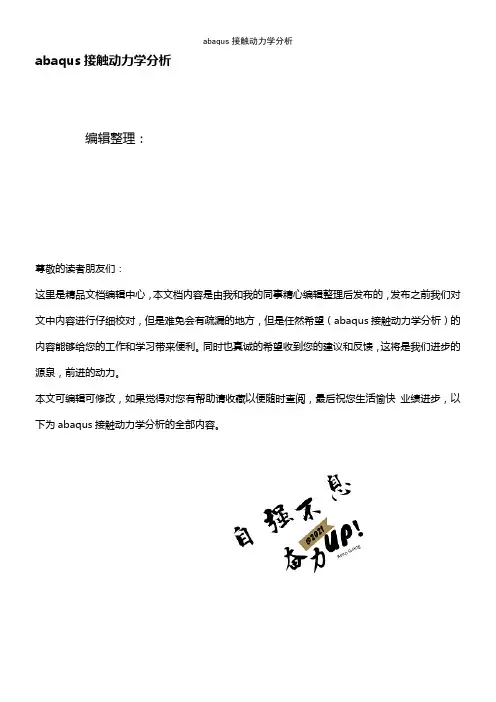

abaqus接触动力学分析编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(abaqus接触动力学分析)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为abaqus接触动力学分析的全部内容。
部件模态综合法随着科学和生产的发展,特别是航空、航天事业的发展,越来越多的大型复杂结构被采用,这使得建模和求解都比较困难。
一方面,一个复杂结构势必引入较多的自由度,形成高维的动力学方程,使一般的计算机在内存和求解速度方面都难以胜任,更何况一般的工程问题主要关心的是较低阶的模态。
仅为了获取少数的几个模态,必须为求解高维方程付出巨大的代价也是不合适的。
另一方面,正是由于结构的庞大和复杂,一个完整的结构往往不是在同一地区生产完成的,可能一个结构的各个主要零部件不得不由不同的地区、不同的厂家生产.而且由于试验条件的限制只能进行部件的模态实验,而无法对整体结构进行模态实验. 针对这些主要的问题,为了获得大型、复杂结构的整体模态参数,于是发展了部件模态综合法。
部件模态综合法又叫子结构耦合法。
它的基本思想是按工程观点或结构的几何轮廓,并遵循某些原则要求,把完整的结构进行人为抽象肢解成若干个子结构(或部件);首先对子结构(或部件)进行模态分析,然后经由各种方案,把它们的主要模态信息(常为低阶主模态信息)予以保留,并借以综合完整结构的主要模态特征。
它的主要有点是,可以通过求解若干小尺寸结构的特征问题来代替直接求解大型特征值问题。
同时对各个子结构可分别使用各种适宜的数学模型和计算程序,也可以借助试验的方法来获得他们的主要模态信息。
对于自由振动方程在数学上讲就是固有(特征)值方程。

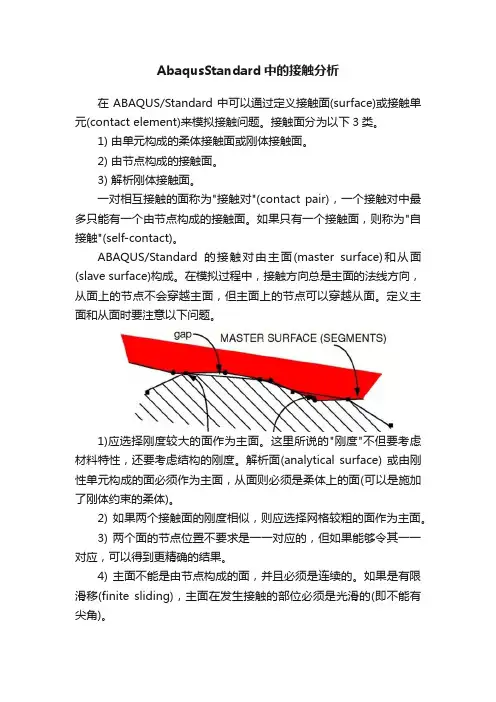

AbaqusStandard中的接触分析在ABAQUS/Standard中可以通过定义接触面(surface)或接触单元(contact element)来模拟接触问题。
接触面分为以下3类。
1) 由单元构成的柔体接触面或刚体接触面。
2) 由节点构成的接触面。
3) 解析刚体接触面。
一对相互接触的面称为"接触对"(contact pair),一个接触对中最多只能有一个由节点构成的接触面。
如果只有一个接触面,则称为"自接触"(self-contact)。
ABAQUS/Standard的接触对由主面(master surface)和从面(slave surface)构成。
在模拟过程中,接触方向总是主面的法线方向,从面上的节点不会穿越主面,但主面上的节点可以穿越从面。
定义主面和从面时要注意以下问题。
1)应选择刚度较大的面作为主面。
这里所说的"刚度"不但要考虑材料特性,还要考虑结构的刚度。
解析面(analytical surface) 或由刚性单元构成的面必须作为主面,从面则必须是柔体上的面(可以是施加了刚体约束的柔体)。
2) 如果两个接触面的刚度相似,则应选择网格较粗的面作为主面。
3) 两个面的节点位置不要求是一一对应的,但如果能够令其一一对应,可以得到更精确的结果。
4) 主面不能是由节点构成的面,并且必须是连续的。
如果是有限滑移(finite sliding),主面在发生接触的部位必须是光滑的(即不能有尖角)。
5) 如果接触面在发生接触的部位有很大的凹角或尖角,应该将其分别定义为两个面。
6) 如果是有限滑移(finite sliding),则在整个分析过程中,都尽量不要让从面节点落到主面之外(尤其是不要落到主面的背面),否则容易出现收敛问题。
7) 一对接触面的法线方向应该相反,换言之,如果主面和从面在几何位置上没有发生重叠,则一个面的法线应指向另一个面所在的那一侧(对于三维实体,法线应该指向实体的外侧)。

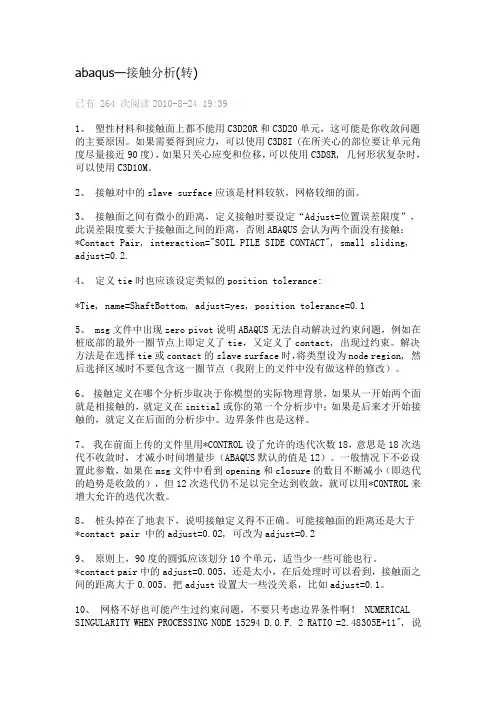

abaqus—接触分析(转)已有 264 次阅读2010-8-24 19:39|1、塑性材料和接触面上都不能用C3D20R和C3D20单元,这可能是你收敛问题的主要原因。
如果需要得到应力,可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度),如果只关心应变和位移,可以使用C3D8R, 几何形状复杂时,可以使用C3D10M。
2、接触对中的slave surface应该是材料较软,网格较细的面。
3、接触面之间有微小的距离,定义接触时要设定“Adjust=位置误差限度”,此误差限度要大于接触面之间的距离,否则ABAQUS会认为两个面没有接触:*Contact Pair, interaction="SOIL PILE SIDE CONTACT", small sliding, adjust=0.2.4、定义tie时也应该设定类似的position tolerance:*Tie, name=ShaftBottom, adjust=yes, position tolerance=0.15、 msg文件中出现zero pivot说明ABAQUS无法自动解决过约束问题,例如在桩底部的最外一圈节点上即定义了tie,又定义了contact, 出现过约束。
解决方法是在选择tie或contact的slave surface时,将类型设为node region, 然后选择区域时不要包含这一圈节点(我附上的文件中没有做这样的修改)。
6、接触定义在哪个分析步取决于你模型的实际物理背景,如果从一开始两个面就是相接触的,就定义在initial或你的第一个分析步中;如果是后来才开始接触的,就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18,意思是18次迭代不收敛时,才减小时间增量步(ABAQUS默认的值是12)。
一般情况下不必设置此参数,如果在msg文件中看到opening和closure的数目不断减小(即迭代的趋势是收敛的),但12次迭代仍不足以完全达到收敛,就可以用*CONTROL来增大允许的迭代次数。
abaqus接触分析1、塑性材料和接触面上都不能用C3D20R和C3D20单元,这可能是你收敛问题的主要原因。
如果需要得到应力,可以使用C3D8I (在所关心的部位要让单元角度尽量接近90度),如果只关心应变和位移,可以使用C3D8R, 几何形状复杂时,可以使用C3D10M。
2、接触对中的slave surface应该是材料较软,网格较细的面。
3、接触面之间有微小的距离,定义接触时要设定“Adjust=位置误差限度”,此误差限度要大于接触面之间的距离,否则ABAQUS会认为两个面没有接触:*Contact Pair, interaction="SOIL PILE SIDE CONTACT", small sliding,adjust=0.2.4、定义tie时也应该设定类似的position tolerance:*Tie, name=ShaftBottom, adjust=yes, position tolerance=0.15、msg文件中出现zero pivot说明ABAQUS无法自动解决过约束问题,例如在桩底部的最外一圈节点上即定义了tie,又定义了contact, 出现过约束。
解决方法是在选择tie或contact的slave surface时,将类型设为node region, 然后选择区域时不要包含这一圈节点(我附上的文件中没有做这样的修改)。
6、接触定义在哪个分析步取决于你模型的实际物理背景,如果从一开始两个面就是相接触的,就定义在initial或你的第一个分析步中;如果是后来才开始接触的,就定义在后面的分析步中。
边界条件也是这样。
7、我在前面上传的文件里用*CONTROL设了允许的迭代次数18,意思是18次迭代不收敛时,才减小时间增量步(ABAQUS默认的值是12)。
一般情况下不必设置此参数,如果在msg文件中看到opening和closure的数目不断减小(即迭代的趋势是收敛的),但12次迭代仍不足以完全达到收敛,就可以用*CONTROL来增大允许的迭代次数。
ABAQUS中的分析步和接触一、 ABAQUS中的分析步模拟计算的加载过程包含单个或多个步骤,所以要定义分析步。
它一般包含分析过程选择,载荷选择,和输出要求选择。
而且每个分析步都可以采用不同的载荷、边界条件、分析过程和输出要求。
例如:步骤一:将板材夹于刚性夹具上。
步骤二:加载使板材变形。
步骤三:确定变形板材的自然频率。
增量步是分析步的一部分。
在非线性分析中,一个分析步中施加的总载荷被分解为许多小的增量,这样就可以按照非线性求解步骤来进行计算。
当提出初始增量的大小后,ABAQUS会自动选择后继的增量大小。
每个增量步结束时,结构处于(近似)平衡状态,结果可以写入输出数据库文件、重启动文件、数据文件或结果文件中。
选择某一增量步的计算结果写入输出数据库文件的数据称为帧。
迭代步是在一增量步中找到平衡解的一种尝试。
如果模型在迭代结束时不是处于平衡状态,ABAQUS将进行另一轮迭代。
随着每一次迭代,ABAQUS得到的解将更接近平衡状态;有时ABAQUS需要进行许多次迭代才能得到一平衡解。
当平衡解得到以后一个增量步才完成,即结果只能在一个增量步的末尾才能获得。
step,increment,attempt,iteration,的关系1)step 分析步2)increment 时间增量步3)attempt 减小增量步的尝试,即“cutback”4)iteration 迭代在一个计算中有可能用到多步分析,比如建一个土石坝,每激活(add)一个填筑层就是一个分析步step;在每个step中,如果考虑非线性,step就会分成几个增量步(increment)进行计算;在每个increment中,会有减小增量步的尝试(attempt),在每个attemp中,要进行迭代计算(iteration)。
