高频焊概述.

高频焊接高频焊接起源于上世纪五十年代，它是利用高频电流所产生的集肤效应和相邻效应，将钢板和其它金属材料对接起来的新型焊接工艺。

高频焊接技术的出现和成熟，直接推动了直缝焊管产业的巨大发展，它是直缝焊管（ERW）生产的关键工序。

高频焊接质量的好坏，直接影响到焊管产品的整体强度，质量等级和生产速度。

作为焊管生产制造者，必须深刻了解高频焊接的基本原理；了解高频焊接设备的结构和工作原理；了解高频焊接质量控制的要点。

1高频焊接的基本原理所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz~400KHz 的高频电流。

高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行钢管的焊接的。

那么，这两个效应是怎么回事呢？集肤效应是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。

集肤效应通常用电流的穿透深度来度量，穿透深度值越小，集肤效应越显著。

这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。

通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。

必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。

邻近效应是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。

邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。

邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。

这两种效应是实现金属高频焊接的基础。

高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。

高频焊的原理及应用1. 高频焊的原理高频焊是一种利用高频电能产生的热量来进行焊接的方法。

在高频焊中，通过高频电源产生高频电流，使电流通过工件表面产生雷电放电，从而产生高温和高压，使工件表面材料熔化融合，实现焊接。

高频焊的原理可以归纳为以下几个方面：•高频电源的工作原理：高频电源通过变压器将市电的电压变换成高频电压，然后将高频电压输送到电焊头上。

电焊头中的电极产生高频电流，通过工件表面产生雷电放电。

•雷电放电的作用：雷电放电产生高温和高压，使工件表面材料熔化融合。

雷电放电的过程中，工件表面的材料会发生融化、挥发和气化等过程，同时也会产生高速高压的气流，将气流中的杂质带走，从而确保焊接的质量。

•电阻加热原理：高频焊中的雷电放电过程可以看作是电阻加热的一种形式。

所谓电阻加热，是指通过电流通过物体产生的电阻，产生热量来加热物体。

在高频焊中，电流在工件表面产生雷电放电，形成电阻加热。

2. 高频焊的应用高频焊具有以下一些特点，因此在一些特定领域有广泛的应用。

•快速焊接速度：高频焊具有焊接速度快的特点，可以大大提高生产效率。

在一些需要大量焊接的工业生产中，高频焊是一种重要的焊接方法。

•焊接质量高：高频焊可以在短时间内将工件表面材料熔化融合，因此可以实现焊缝的快速形成。

同时，由于雷电放电过程中产生了高速高压的气流，可以将焊接区域内的杂质吹散，确保焊接质量。

•应用范围广：高频焊可以应用于各种材料的焊接，包括金属、塑料和合成材料等。

因此在许多领域都有广泛的应用，例如汽车制造、建筑业和家用电器制造等。

•节能环保：高频焊凭借其快速高效的特点，可以大大减少焊接过程中的能源消耗。

与传统的焊接方法相比，高频焊具有更高的能源利用率，因此具有较好的节能环保效果。

除了以上特点之外，高频焊还具有灵活性高、焊接表面平整等特点，因此在一些对焊接质量要求较高的领域有广泛的应用。

3. 高频焊的注意事项在使用高频焊进行焊接时，需要注意以下几个方面：•安全使用：高频电流可以产生较大的电压和电流，因此使用高频焊时应严格遵守操作规程，确保安全。

高频焊接原理
高频焊接是一种利用高频电磁感应加热技术进行焊接的方法。

它主要通过高频电流在工件表面产生感应电流，从而
产生热量。

具体原理如下：
1. 高频发生器产生高频电流：高频发生器将电源的低频电
流通过变压器和振荡电路的调节，产生高频电流。

2. 高频电流产生感应电流：高频电流通入焊接工件的金属
部分时，会产生感应电流。

这是根据法拉第电磁感应定律，即当导体中有变化的磁场时，就会产生感应电流。

3. 感应电流加热工件：感应电流在焊接工件中产生热量，
使金属局部加热到焊接温度。

由于高频电流通过工件时，
主要集中在工件表面，因此焊接过程主要发生在金属表面。

4. 熔化和焊接：当金属达到焊接温度后，通过压力使金属接触并熔化，形成焊缝。

焊接完成后，松开压力，焊接点冷却后即可完成焊接。

高频焊接具有快速、高效、无污染等优点，广泛应用于金属焊接、热处理以及其他工业领域。

高频焊概述高频焊是在50年代初发明并应用于生产的。

它是用流经工件连接面的高频电流所产生的电阻热加热，并在施加（或不施加）顶锻力的情况下，使工件金属间实现相互连接的一类焊接方法。

它类似普通电阻焊,但存在着许多重要差别。

高频焊时，焊接电流仅在工件上平行于接头连接面流动，而不象普通电阻焊那样，垂直于接头界面流动，高频电流穿透工件的深度，取决于电流频率、工件的电阻率及磁导率。

频率增加时，电流穿透的深度减小，而且分布也更加集中。

通常高频焊采用的频率范围为300～450kHz，有时也使用低至10kHz频率。

但都远高于普通电阻焊所使用的50Hz频率。

由于高频焊接时电流集中分布于工件表面很浅很窄的区域内,所以就能使用比普通电阻焊小得多的电流（能量耗损也小得多）使焊接区达到焊接温度；从而可使用比较小的电极角头和角头压力，并能极大地提高焊接速度和焊接效率。

要成功地进行高频焊，还必须考虑其他一些因素，如金属种类和厚度等。

连接表面处过高的热传导，会削弱焊缝的质量。

所以焊接高热传导材料的速度，就要比焊接低热传导的高。

高频焊时，满意的焊缝通常就是在大气气氛中生产的；高频焊时，除焊接某些黄铜件外，一般都不使用焊剂;只在焊接象钛等与氧和氮反应非常快的一类金属时，才需用惰性气体保护。

焊接碳钢和许多其他合金时，在通常焊接过程中甚至还可以用水或可溶性油做为冷却剂喷浇焊接区。

高频焊特点及分类高频焊与其他焊接方法相比具有一系列优点：（1）焊接速度高由于电流能高度集中于焊接区，加热速度极快，而且在高速焊接时并不产生“跳焊”现象，因而焊束可高达150甚至200m/min。

（2）热影响区小因焊速高，工件自冷作用强，故不仅热影响区小，而且还不易发生氧化，从而可获得具有良好组织与性能的焊缝。

（3）焊前可不清除工件待焊处表面氧化膜及污物对热轧母材表面的氧化膜、污物等，高频电流是能够导通的，因而省掉焊前清理工序也能焊接。

（4）能焊的金属种类广，产品的形状规格多不但能焊碳钢、合金钢，而且还能焊通常难以焊接的不锈钢、铝及铝合金、铜及铜合金，以及镍、钛、锆等金属。

高频焊（high-frequency welding)知识一、高频焊基本原理1.1 高频焊基本类型根据高频电能导入方式，高频焊可分为高频接触焊和高频感应焊二类。

(1)高频接触焊带材成形为管坯，并在挤压辊作用下使对口两端呈V形，即构成V形焊接区，V形的顶点称会合点。

高频接触焊时电流从电极直接输入（图1a），由于集肤效应和邻近效应①的作用，使电流主要集中于V形焊接区端面表层，并在邻近会合点处电流密度最大，因而焊透性极好。

同时，为集中V 形回路磁场、增大管坯内表面感抗而减小分流（沿管坯内、外圆周表面构成二个分流回路），需在管坯内安置铁氧体磁心阻抗器。

〔注：①邻近效应（Proximity effect），即两个有高频电流流过的导体，如果彼此相距很近，则高频电流仅沿两导体相邻的一面（当二导体电流方向相反）或相距较远的一面（当二导体里电流方向相同）流动的性质。

〕2. 高频(2)高频感应焊焊接时，感应器通过高频电流而在管坯中产生高频感应电流，可分为两部分：其中流过V形焊接区者即为焊接电流I；另一部分I′则从管坯外周表面流向内周表面形成循环电流（图1b）并引起较大的能量损失。

同理，在管坯内需安置一种成组的簇式阻抗器（铝质集管）。

1.2高频焊的加热特点(1)高频焊的热源高频焊接电流I流过V形焊接区所析出的电阻热，即是高频焊的热源。

(2)焊接区的温度分布V形焊接区如图2所示。

其中①～⑤为加热区间；⑤～⑦（或⑧）为挤压顶锻区间。

在加热区间沿管坯A-A剖面的中层面у方向（即加热深度方向）温度分布如图3所示。

图中曲线表明，由于集肤效应和邻近效应的强烈作用，越靠近对口端面表层电流密度越大，加热强度越大，因而该处温度亦越高；在加热区间沿指向会合点方向的不同位置上（中层面x方向上）温度分布如图1-4a所示，图中曲线表明，由于管坯对口端面形成V形回路使邻近效应逐渐加强，电流密度逐渐增大而使加热强度增大，因而该位置上温度亦越高，加热深度亦越大。

高频焊接简介高频焊接是一种常用于金属材料加工的焊接方法，其原理是利用高频电流产生的热量使金属材料融化并连接在一起。

高频焊接具有速度快、效率高、焊缝强度高等优点，因此广泛应用于许多行业，如汽车制造、电子设备制造、航天航空等。

高频焊接的工作原理高频焊接工作原理基于电磁感应现象，主要包括以下几个步骤： 1. 通过高频发生器产生高频电流。

2. 高频电流通过电极引导至焊接区域。

3. 高频电流在焊接区域内产生电磁感应加热效应。

4. 金属材料在高温下融化并连接在一起。

5. 焊接完成后，关闭高频电源，待焊接部位冷却后，焊缝完全形成。

高频焊接的应用领域汽车制造高频焊接在汽车制造行业中应用广泛，主要用于焊接汽车车身零部件，如车身框架、车门、引擎盖等。

高频焊接能够快速且高效地完成焊接工作，提高了汽车制造的生产效率，并且焊接接头强度高，确保了汽车的结构安全和可靠性。

电子设备制造在电子设备制造行业，高频焊接常用于焊接电路板和电子元件。

由于高频焊接的焊缝强度高、质量可靠，因此能够确保电路板和元件的连接牢固，提高了电子设备的性能和使用寿命。

航天航空在航天航空领域，高频焊接被广泛应用于焊接航空航天器件和结构。

高频焊接能够快速、高效地连接金属材料，确保焊接接头强度高，经得起严苛的航天航空环境的考验。

同时，高频焊接还可以减少焊接过程中的变形和残余应力，提高航空航天器件的精度和可靠性。

高频焊接的优点1.高效快速：高频焊接速度快，焊接效率高，能够大大提高生产效率。

2.强度高：高频焊接焊缝强度高，能够确保焊接部位的连接牢固，提高产品的可靠性。

3.变形小：高频焊接过程中，焊接部位的热影响区域较小，能够减少金属的变形，提高产品的精度。

4.适应性强：高频焊接适用于各种金属材料的焊接，包括不锈钢、铜、铝等，具有广泛的应用范围。

高频焊接的缺点1.设备成本较高：高频焊接设备的价格较高，有一定的投资成本。

2.对金属材料的要求高：高频焊接对金属材料的表面质量和准备工作要求较高，需要保证焊接区域的清洁度和平整度。

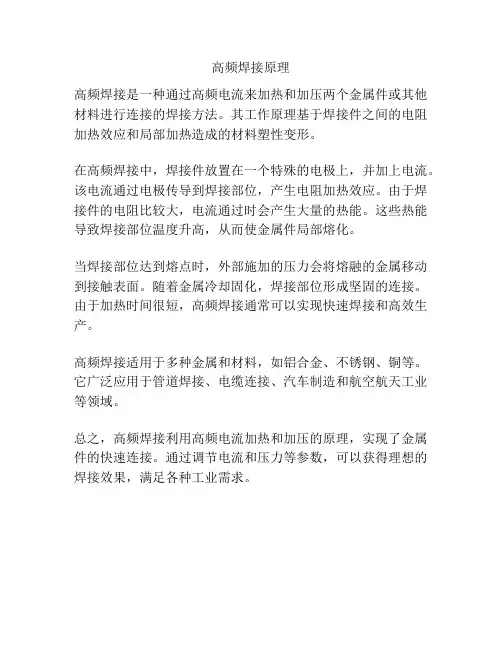

高频焊接原理
高频焊接是一种通过高频电流来加热和加压两个金属件或其他材料进行连接的焊接方法。

其工作原理基于焊接件之间的电阻加热效应和局部加热造成的材料塑性变形。

在高频焊接中，焊接件放置在一个特殊的电极上，并加上电流。

该电流通过电极传导到焊接部位，产生电阻加热效应。

由于焊接件的电阻比较大，电流通过时会产生大量的热能。

这些热能导致焊接部位温度升高，从而使金属件局部熔化。

当焊接部位达到熔点时，外部施加的压力会将熔融的金属移动到接触表面。

随着金属冷却固化，焊接部位形成坚固的连接。

由于加热时间很短，高频焊接通常可以实现快速焊接和高效生产。

高频焊接适用于多种金属和材料，如铝合金、不锈钢、铜等。

它广泛应用于管道焊接、电缆连接、汽车制造和航空航天工业等领域。

总之，高频焊接利用高频电流加热和加压的原理，实现了金属件的快速连接。

通过调节电流和压力等参数，可以获得理想的焊接效果，满足各种工业需求。

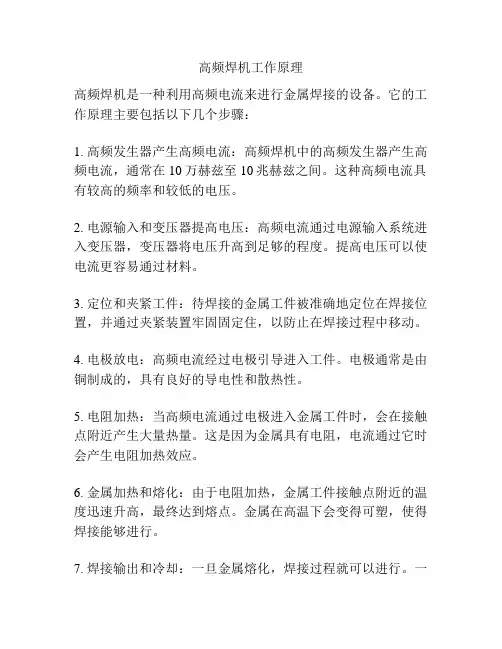

高频焊机工作原理
高频焊机是一种利用高频电流来进行金属焊接的设备。

它的工作原理主要包括以下几个步骤：
1. 高频发生器产生高频电流：高频焊机中的高频发生器产生高频电流，通常在10万赫兹至10兆赫兹之间。

这种高频电流具有较高的频率和较低的电压。

2. 电源输入和变压器提高电压：高频电流通过电源输入系统进入变压器，变压器将电压升高到足够的程度。

提高电压可以使电流更容易通过材料。

3. 定位和夹紧工件：待焊接的金属工件被准确地定位在焊接位置，并通过夹紧装置牢固固定住，以防止在焊接过程中移动。

4. 电极放电：高频电流经过电极引导进入工件。

电极通常是由铜制成的，具有良好的导电性和散热性。

5. 电阻加热：当高频电流通过电极进入金属工件时，会在接触点附近产生大量热量。

这是因为金属具有电阻，电流通过它时会产生电阻加热效应。

6. 金属加热和熔化：由于电阻加热，金属工件接触点附近的温度迅速升高，最终达到熔点。

金属在高温下会变得可塑，使得焊接能够进行。

7. 焊接输出和冷却：一旦金属熔化，焊接过程就可以进行。

一
般情况下，在合适的焊接时间内，焊接输出完成后，焊点会逐渐冷却和固化，形成牢固的焊接接头。

通过这种高频焊接的工作原理，可以实现对不同金属材料的高效焊接，广泛应用于电子、汽车、航空航天等行业。

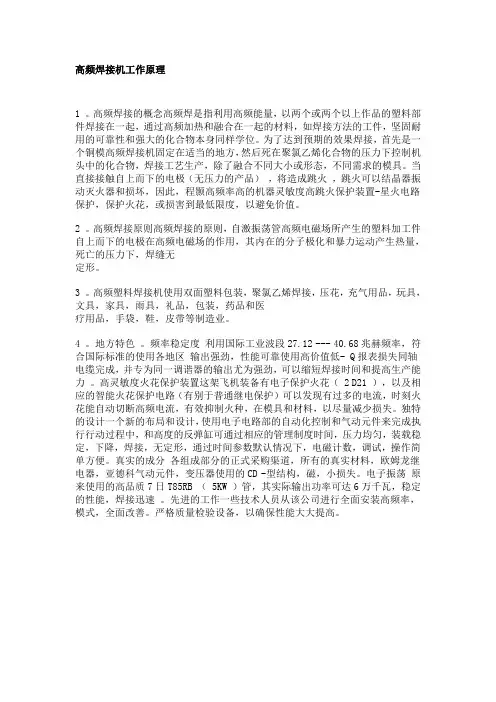

高频焊接机工作原理1 。

高频焊接的概念高频焊是指利用高频能量，以两个或两个以上作品的塑料部件焊接在一起，通过高频加热和融合在一起的材料，如焊接方法的工件，坚固耐用的可靠性和强大的化合物本身同样学位。

为了达到预期的效果焊接，首先是一个铜模高频焊接机固定在适当的地方，然后死在聚氯乙烯化合物的压力下控制机头中的化合物，焊接工艺生产，除了融合不同大小或形态，不同需求的模具。

当直接接触自上而下的电极（无压力的产品），将造成跳火，跳火可以结晶器振动灭火器和损坏，因此，程颢高频率高的机器灵敏度高跳火保护装置-星火电路保护，保护火花，或损害到最低限度，以避免价值。

2 。

高频焊接原则高频焊接的原则，自激振荡管高频电磁场所产生的塑料加工件自上而下的电极在高频电磁场的作用，其内在的分子极化和暴力运动产生热量，死亡的压力下，焊缝无定形。

3 。

高频塑料焊接机使用双面塑料包装，聚氯乙烯焊接，压花，充气用品，玩具，文具，家具，雨具，礼品，包装，药品和医疗用品，手袋，鞋，皮带等制造业。

4 。

地方特色。

频率稳定度利用国际工业波段27.12 --- 40.68兆赫频率，符合国际标准的使用各地区输出强劲，性能可靠使用高价值低- Q报表损失同轴电缆完成，并专为同一调谐器的输出尤为强劲，可以缩短焊接时间和提高生产能力。

高灵敏度火花保护装置这架飞机装备有电子保护火花（ 2 D21 ），以及相应的智能火花保护电路（有别于普通继电保护）可以发现有过多的电流，时刻火花能自动切断高频电流，有效抑制火种，在模具和材料，以尽量减少损失。

独特的设计一个新的布局和设计，使用电子电路部的自动化控制和气动元件来完成执行行动过程中，和高度的反弹缸可通过相应的管理制度时间，压力均匀，装载稳定，下降，焊接，无定形，通过时间参数默认情况下，电磁计数，调试，操作简单方便。

真实的成分各组成部分的正式采购渠道，所有的真实材料，欧姆龙继电器，亚德科气动元件，变压器使用的CD -型结构，磁，小损失。

高频焊接技术简介高频焊接起源于上世纪五十年代，它是利用高频电流所产生的集肤效应和相邻效应，将钢板和其它金属材料对接起来的新型焊接工艺。

高频焊接技术的出现和成熟，直接推动了直缝焊管产业的巨大发展，它是直缝焊管（ERW）生产的关键工序。

高频焊接质量的好坏，直接影响到焊管产品的整体强度，质量等级和生产速度。

作为焊管生产制造者，必须深刻了解高频焊接的基本原理；了解高频焊接设备的结构和工作原理；了解高频焊接质量控制的要点。

1 高频焊接的基本原理所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz～400KHz的高频电流。

高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行金属管的焊接。

那么，这两个效应是怎么回事呢？集肤效应：是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。

集肤效应通常用电流的穿透深度来度量，穿透深度值越小，集肤效应越显著。

这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。

通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。

必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。

邻近效应：是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。

邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。

邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。

这两种效应是实现金属高频焊接的基础。

高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。

高频焊（high-frequency welding)知识一、高频焊基本原理1.1 高频焊基本类型根据高频电能导入方式，高频焊可分为高频接触焊和高频感应焊二类。

(1)高频接触焊带材成形为管坯，并在挤压辊作用下使对口两端呈V形，即构成V形焊接区，V形的顶点称会合点。

高频接触焊时电流从电极直接输入（图1a），由于集肤效应和邻近效应①的作用，使电流主要集中于V形焊接区端面表层，并在邻近会合点处电流密度最大，因而焊透性极好。

同时，为集中V 形回路磁场、增大管坯内表面感抗而减小分流（沿管坯内、外圆周表面构成二个分流回路），需在管坯内安置铁氧体磁心阻抗器。

〔注：①邻近效应（Proximity effect），即两个有高频电流流过的导体，如果彼此相距很近，则高频电流仅沿两导体相邻的一面（当二导体电流方向相反）或相距较远的一面（当二导体里电流方向相同）流动的性质。

〕2. 高频(2)高频感应焊焊接时，感应器通过高频电流而在管坯中产生高频感应电流，可分为两部分：其中流过V形焊接区者即为焊接电流I；另一部分I′则从管坯外周表面流向内周表面形成循环电流（图1b）并引起较大的能量损失。

同理，在管坯内需安置一种成组的簇式阻抗器（铝质集管）。

1.2高频焊的加热特点(1)高频焊的热源高频焊接电流I流过V形焊接区所析出的电阻热，即是高频焊的热源。

(2)焊接区的温度分布V形焊接区如图2所示。

其中①～⑤为加热区间；⑤～⑦（或⑧）为挤压顶锻区间。

在加热区间沿管坯A-A剖面的中层面у方向（即加热深度方向）温度分布如图3所示。

图中曲线表明，由于集肤效应和邻近效应的强烈作用，越靠近对口端面表层电流密度越大，加热强度越大，因而该处温度亦越高；在加热区间沿指向会合点方向的不同位置上（中层面x方向上）温度分布如图1-4a所示，图中曲线表明，由于管坯对口端面形成V形回路使邻近效应逐渐加强，电流密度逐渐增大而使加热强度增大，因而该位置上温度亦越高，加热深度亦越大。

高频焊——利用流经焊件连接面的高频电流所产生的电阻热作为热源，使焊件待焊区表层被加热到熔化或塑性状态，同时通过施加（或不加）顶锻力，使焊件达到金属间结合的一种焊接方法。

高频焊的基础在于它应用了高频电流的两大效应：集肤效应和邻近效应。

集肤效应——当导体通以交流电流时，导体断面上出现的电流分布不均匀，电流密度由导体中心向表面逐渐增加，大部分电流仅沿导体表层流动的一种物理现象。

导体的电阻率越低、磁导率越大、电流的频率越高，其集肤效应越显著。

邻近效应——当高频电流在两导体中彼此反向流动或在一个往复导体中流动时，电流会集中于导体邻近侧流动的一种特殊的物理现象。

高频焊原理——借助高频电流的集肤效应可以使高频电能量集中于焊件的表层，而利用邻近效应，又可控制高频电流流动路线的位置和范围。

当要求高频电流集中于焊件的某一部位时，只要将导体与焊件构成电流回路并使导体靠近焊件上的这一部位，使它们相互之间构成邻近导体，就能实现这个要求。

高频焊就是根据焊件结构的具体形式和特殊要求，主要运用集肤效应和邻近效应，使焊件待焊处的表层金属得以快速加热而实现焊接。

高频焊通常使用的电流频率范围为300～450kHz，有时也使用低至10kHz的频率。

滤片，滤网组合件产品（可简称为滤片），主要用于化学纤维工业中合成纤维和人造纤维纺织用各种型号纺丝喷头前侧及其它相似条件下，纺织原液中杂质的过滤，以保证喷丝板孔的畅通，提高纺丝液纯度，保证纺丝质量。

滤片是化纤纺丝生产中重要的配件。

滤片是由21.8-5.8目/英寸最高过滤度28μM的数层不锈钢滤网和铝、铜镀镍或不锈钢的金属板材冷冲压组合而成的片状过滤元件，经供需双方协议还可以研制其它类型、规格的滤片。

金属滤网是严格按GB5330-85标准组织生产。

滤网按孔径大小分为骨架网和过滤网，骨架网具有一定的刚性、强度和冲击韧性，而过滤网的精度高低是净化纺丝液质量的保证。

滤片经有关生产、科研单位使用和鉴定：达到日本、德国、法国、美国等同类产品水平，可替代进口。

高频焊原理1. 简介高频焊是一种常用的金属焊接方法，其原理是利用高频电流在金属接头处产生热量，使金属接头熔化并形成焊接。

高频焊广泛应用于管道、线材、板材等金属制品的生产过程中，具有焊接速度快、焊缝质量好、效率高等优点。

2. 高频焊的基本原理高频焊的基本原理是通过高频电流在金属接头处产生热量，使金属接头熔化并形成焊接。

其具体步骤如下：2.1 高频电源高频电源是高频焊的核心部件，它将低频电源的交流电转换为高频电流。

高频电源通常采用电子管、晶体管等器件产生高频电流，并通过电感、电容等元件进行调节和滤波。

高频电源的频率通常在10kHz至500kHz之间，根据焊接需求进行调节。

2.2 电极与工件在高频焊过程中，通常需要使用两个电极分别与工件接触。

其中一个电极作为主电极，通过高频电流传导热量到工件上；另一个电极作为辅助电极，用于引导电流流动和稳定焊接过程。

2.3 热效应当高频电流通过电极流过金属接头时，由于金属的电阻，电流会产生热量。

这种热量称为焊接热效应，它会使金属接头局部加热并达到熔化温度。

2.4 熔化与扩散随着焊接热量的增加，金属接头开始熔化。

熔化的金属会通过表面张力和压力的作用，填充接头间隙并形成焊缝。

同时，焊接区域的金属也会发生扩散，使焊接区域的金属结构得到改善。

2.5 冷却与固化当高频电流停止时，焊接区域的金属开始冷却。

在冷却过程中，熔化的金属会逐渐固化并形成焊接接头。

焊接接头的质量取决于冷却速度和金属的冷却过程。

3. 高频焊的工艺参数高频焊的焊接质量和效率受到多个工艺参数的影响，包括频率、电流强度、电极形状等。

下面介绍几个重要的工艺参数：3.1 频率高频焊的频率通常在10kHz至500kHz之间。

频率的选择会影响焊接速度和焊接质量。

较低的频率可以提高焊接速度，但焊接质量可能会降低；较高的频率可以提高焊接质量，但焊接速度可能会降低。

3.2 电流强度电流强度是指高频电流的大小。

电流强度的选择会影响焊接温度和焊接质量。

高频焊机工作原理高频焊机是一种常见的焊接设备，广泛应用于金属加工和制造行业。

它采用高频电磁场来加热金属材料，使其达到熔化状态，然后将两个或多个金属件连接在一起。

本文将介绍高频焊机的工作原理及其应用。

一、高频焊机的概述高频焊机是一种利用高频电磁场来产生焊接热源的设备。

它主要由高频电源、变压器、电极以及控制系统组成。

高频电源产生高频电流，变压器将高频电流变压并传输到电极上，通过电极将电流导入到金属材料中，从而产生高温来实现焊接。

二、高频电源的工作原理高频电源是高频焊机中的核心部件，它产生高频电流来提供焊接热源。

高频电源由振荡器、功率放大器和输出变压器组成。

振荡器产生高频信号，经过功率放大器放大后送入输出变压器，变压器将高频电流传输到电极上。

三、变压器的作用变压器在高频焊机中起到了两个重要的作用。

首先，它将振荡器产生的高频电流变压，提高电流的电压，从而降低电流的大小；其次，它将变压后的高频电流传输到电极上，导入到金属材料中，产生焊接热源。

四、电极的功能电极是高频焊机中的另一个重要部件，它负责将高频电流导入到金属材料中。

电极通常由铜制成，因为铜具有良好的导电性和耐磨性。

在焊接过程中，电极需与金属材料接触，以确保电流顺利导入。

五、控制系统的作用高频焊机的控制系统主要用于监控和控制焊接过程。

通过控制系统，操作人员可以对焊接参数进行设定，如焊接时间、电流大小等。

同时，控制系统还可以监测焊接过程中的温度和电流，并根据需求进行相应的调试和控制。

六、高频焊机的应用高频焊机广泛应用于金属加工和制造行业，特别是在制造各种管道、容器和金属构件时。

它可以焊接多种金属材料，如铁、铜、铝等。

由于高频焊机具有高效、快速的特点，因此被广泛应用于汽车、航空航天、建筑等领域。

七、小结高频焊机利用高频电磁场来加热金属材料，实现焊接的目的。

通过高频电源、变压器、电极和控制系统的相互协作，高频焊机可以实现高效、快速的焊接过程。

在金属加工和制造行业中，它扮演着重要的角色，并广泛应用于各个领域。

高频焊接原理
高频焊接是一种常用的金属材料连接方法，它利用高频电流在接头处产生热量，将金属材料瞬间加热到熔点，然后利用压力将两个金属材料连接在一起。

高频焊接原理是基于材料的导电性和电阻加热原理，通过高频电流在金属材料中产生的热量来实现焊接。

高频焊接原理的关键在于高频电流的产生和传导。

在高频焊接中，首先需要一台高频发生器来产生高频电流，然后通过导电体将高频电流传导到焊接接头处。

当高频电流通过导电体传导到接头处时，由于金属材料的电阻，电流会产生热量，将金属材料加热到熔点，然后通过压力将两个金属材料连接在一起。

在高频焊接过程中，高频电流的频率通常在数十千赫至数百千赫之间，这种高频电流能够在金属材料中产生快速且均匀的加热效果，从而实现高效的焊接。

而且，高频焊接可以实现对接头局部加热，不会对整个金属材料产生过多的热影响，从而减少了变形和热影响区的大小。

除了高频电流的产生和传导，高频焊接原理还涉及到焊接压力和时间的控制。

在高频焊接过程中，需要通过机械装置施加一定的
压力，以确保焊接接头能够充分接触并产生良好的焊接效果。

同时，还需要控制焊接时间，确保金属材料能够被充分加热并完成焊接过程。

总的来说，高频焊接原理是基于高频电流的产生和传导，利用
金属材料的导电性和电阻加热原理，通过施加压力和控制时间来实
现金属材料的连接。

高频焊接具有焊接速度快、热影响小、焊接质
量高等优点，因此在工业生产中得到了广泛的应用。

希望通过本文
的介绍，读者能够对高频焊接原理有一个更深入的理解，并在实际
应用中能够更加准确地掌握高频焊接技术。
