压力铸造工艺流程

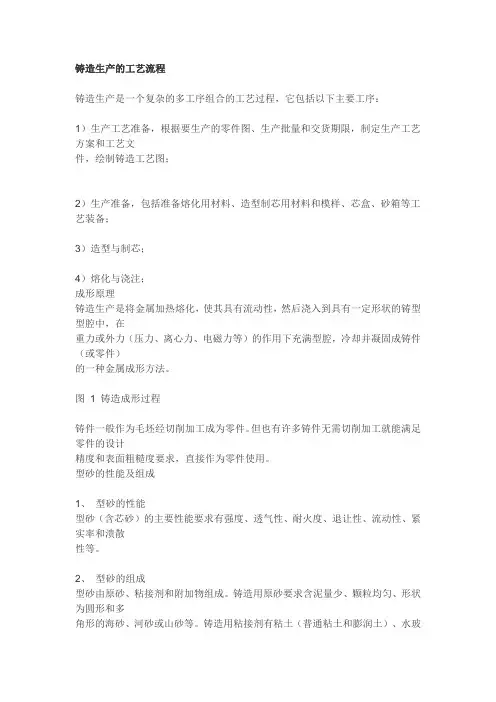

铸造生产的工艺流程

铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：

1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文

件，绘制铸造工艺图；

2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；

3）造型与制芯；

4）熔化与浇注；

成形原理

铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在

重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）

的一种金属成形方法。

图 1 铸造成形过程

铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计

精度和表面粗糙度要求，直接作为零件使用。

型砂的性能及组成

1、 型砂的性能

型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散

性等。

2、 型砂的组成

型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多

角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、

合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进

一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、

纸浆等。型砂结构，如图 2 所示。

图 2 型砂结构示意图

工艺特点

铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、

有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工

艺具有以下特点：

1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合

金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百

吨；铸件壁厚可以从 0．5 毫米到 1 米左右；铸件长度可以从几毫米到十几米。

2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱

砂型铸造工艺流程

砂型铸造工艺流程图

制作木模-造型-熔化-浇注-落砂-冒口拆除-检验入库

熔模铸造工艺

失蜡铸造现在称为熔模铸造。这是一种很少切割或不切割的铸造工艺，是铸造行业的一项优秀技术。它被广泛使用。它不仅适用于各种类型和合金的铸造，而且可以生产出比其他铸造方法具有更高尺寸精度和表面质量的铸件，甚至复杂的、耐高温的、难以加工的、其他铸造方法难以铸造的铸件也可以通过熔模精密铸造来铸造。

熔模铸造是在古代蜡模铸造的基础上发展起来的。作为一个古老的文明，中国是最早使用这项技术的国家之一。早在公元前几百年，中国古代劳动人民就创造了这种失传的铸蜡技术，用来铸造钟鼎和具有各种精美图案和文字的器皿，如春秋时期曾侯乙墓的青铜板。曾侯乙墓雕像板的底座是多条龙缠绕在一起，首尾相连，上下交错，形成一个中间镂空的多层云纹图案。这些图案很难用普通的铸造工艺来制作，而失蜡法的铸造工艺可以利用石蜡无强度、易雕刻的特点，用普通的工具雕刻出与曾侯乙墓的雕像板相同的石蜡工艺品，然后加入浇注系统，经过上漆、脱蜡、浇注，得到精美的曾侯乙雕像板

现代熔模铸造法在20世纪40年代实际应用于工业生产当时，航空喷气发动机的发展要求制造具有复杂形状、精确尺寸和光滑表面的耐热合金部件，如叶片、叶轮和喷嘴。由于耐热合金材料难以加工，零件形状复杂，因此不可能或难以用其他方法制造。因此，需要找到一种新的精确的成型工艺。因此，现代熔模铸造法借鉴了古代传下来的失蜡铸造法，通过对

材料和工艺的改进，在古代工艺的基础上取得了重要的发展。因此，航空工业的发展促进了熔模铸造的应用，熔模铸造的不断改进也为航空工业进一步提高性能创造了有利条件。

中国在20世纪50年代和60年代开始将熔模铸造应用于工业生产此后，这种先入为主的铸造技术得到了极大的发展，并已广泛应用于航空、汽车、机床、船舶、内燃机、燃气轮机、电信仪器、武器、医疗器械、切割工具等制造业，以及工艺品的制造。所谓的

东九静压线铸造工艺流程-概述说明以及解释

1.引言

1.1 概述

概述:

东九静压线铸造工艺是一种先进的铸造工艺，在金属制造行业具有广泛的应用。它采用先进的压力控制技术和精密模具，通过对金属材料进行高压力填充和凝固过程的控制，实现了高精度、高品质的零件生产。该工艺主要适用于复杂形状、高要求的零件制造，具有尺寸精度高、表面质量好、内部组织致密等优点。

东九静压线铸造工艺流程主要包括模具设计、准备工作、浇注、保压、冷却等环节。在模具设计过程中，需要根据零件的形状和尺寸要求进行模具的设计和制造，确保模具能够准确地复制出零件的形状和尺寸。在准备工作阶段，需要对金属材料进行熔化和预热处理，以保证材料的流动性和凝固性。浇注阶段是将熔化的金属材料倒入模具中，通过压力控制技术实现材料的高压力填充和密实凝固。在保压阶段，需要对零件进行一定时间的保压，以确保零件内部结构的致密性和凝固过程的完整性。最后，在冷却阶段，需要将零件从模具中取出，并进行冷却处理，使其达到所需的硬度和强度。

东九静压线铸造工艺具有一定的技术要求和设备要求。首先，需要使用高精度的数控机床和数控加工中心制造模具，以确保零件的尺寸和形状精度。其次，需要使用高压气体控制系统和精密压力传感器实现对填充和凝固过程的压力控制。同时，还需要使用熔炼炉和热处理设备对金属材料进行熔化和预热处理，以确保材料的质量和流动性。

东九静压线铸造工艺在很多领域都有广泛的应用。特别是在航空航天、汽车制造和机械制造等行业，由于零件的复杂形状和高要求，传统的铸造工艺往往难以满足生产要求。而东九静压线铸造工艺凭借其高精度、高品质的特点，能够有效地解决这些问题，提高产品的质量和生产效率。

综上所述，东九静压线铸造工艺是一种先进的铸造工艺，通过精密模具和压力控制技术实现对金属材料的高压力填充和凝固过程的控制，能够生产出高精度、高品质的零件。它在复杂形状、高要求的零件制造中具有广泛的应用前景，将为相关行业的发展带来新的机遇和挑战。

制造工艺详解-—铸造

铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期,工艺上已达到相当高的水平。

一、铸造的定义和分类

铸造的定义:是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后,获得具有一定形状、尺寸和性能金属零件毛坯的成型方法。

常见的铸造方法有砂型铸造和精密铸造，详细的分类方法如下表所示。

砂型铸造:砂型铸造—-在砂型中生产铸件的铸造方法。钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。

精密铸造：精密铸造是用精密的造型方法获得精确铸件工艺的总称.它的产品精密、复杂、接近于零件最后形状，可不加工或很少加工就直接使用，是一种近净形成形的先进工艺.

铸造方法分类

二、常用的铸造方法及其优缺点

1。 普通砂型铸造 制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂,硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。

砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种.

砂型铸造用的是最流行和最简单类型的铸件已延用几个世纪。砂型铸造是用来制造大型部件，如灰铸铁，球墨铸铁，不锈钢和其它类型钢材等工序的砂型铸造。其中主要步骤包括绘画,模具，制芯,造型,熔化及浇注，清洁等.

工艺参数的选择

加工余量：所谓加工余量,就是铸件上需要切削加工的表面，应预先留出一定的加工余量，其大小取决于铸造合金的种类、造型方法、铸件大小及加工面在铸型中的位置等诸多因素。
