球墨铸铁性能及生产工艺共70页

球墨铸铁生产工艺流程1. 材料准备球墨铸铁的主要成分是铁、碳、硅和镁。

一般来说，球墨铸铁的成分控制在3.5%-3.9%的碳，2.2%-2.8%的硅，0.03%-0.06%的镁。

在制备球墨铸铁的过程中，需要准备精炼铁水、回炉铁、进口硅铁合金、球化剂等原材料。

2. 炉前工作在球墨铸铁的生产过程中，首先需要对电炉进行检查和清理，确保设备运行正常。

同时，检查原材料的质量和数量，确保可以满足生产需求。

此外，需要准备好炉前操作所需的工具和设备，以便顺利进行下一步工作。

3. 铁水处理将铁水倒入电炉中加热，同时加入进口硅铁合金和球化剂，经过一段时间的加热和充分搅拌后，将炉内的铁水进行处理。

通过添加进口硅铁合金和球化剂，可以改善铁水的流动性和液相组织，有利于球化铁水形成球墨体。

4. 浇注铸造在铁水处理完成后，将炉内的铁水倒入铸造模具中，待冷却后形成球墨铸铁坯件。

在浇注过程中，需要注意控制浇注速度和温度，以确保铸件质量。

同时，需要对浇注后的铸件进行冷却处理，以确保铸件的内部结构均匀和稳定。

5. 除砂清理在球墨铸铁的生产过程中，铸件表面通常会附着一层砂壳，需要进行除砂清理。

除砂清理的方法有机械清理、水压清理、化学清理等。

通过除砂清理，可以将铸件表面的砂壳去除，为后续的加工和装配工作提供条件。

6. 热处理球墨铸铁在生产过程中需要进行热处理，以提高其机械性能和耐磨性。

热处理的方法包括正火、淬火和回火，具体的热处理工艺参数需要根据不同的材料和要求进行调整。

通过热处理，可以改善球墨铸铁的硬度、强度和耐磨性。

7. 检验和包装最后，需要对球墨铸铁进行质量检验，包括化学成分分析、力学性能测试、金相分析等。

只有通过检验合格的球墨铸铁才能被包装出厂。

在包装过程中，需要注意保护铸件表面不受损坏，并标注清晰的产品信息，以便后续的使用和销售。

综上所述，球墨铸铁的生产工艺流程包括材料准备、炉前工作、铁水处理、浇注铸造、除砂清理、热处理、检验和包装等步骤。

球墨铸铁管生产工艺流程
1.材料准备：生产球墨铸铁管的主要原材料有铸铁、球墨铸铁抛丸砂、球墨铸铁造型砂以及铝镁合金等。

在生产之前，首先对这些原材料进行检
测和筛选，确保其质量和互相配比的准确性。

2.铸造准备：将合格的原材料混合，并按照一定的比例投入到铸铁炉
中进行熔炼。

在熔炼过程中，需要控制好炉内温度和炉内气氛，以保证熔
融铸铁的质量。

3.铸型制备：在熔化的铸铁熔液进行净化处理和温度调节后，将其倒
入球墨铸铁造型砂中，在铸型砂的辅助作用下形成球墨铸铁管的形状。

4.铸造操作：将铸型放置在铸造机上，并注入熔化的铸铁熔液。

在铸
造过程中，需要控制好铸铁的流动速度和温度，以保证球墨铸铁管的成型
质量。

5.出模和冷却：经过一定的时间后，铸造完成的球墨铸铁管从铸造机
上取下，并放置在冷却池中进行冷却。

冷却的过程中，需要逐渐降低管材
温度，以防止因温度变化过大而产生内部应力。

6.清理和检验：冷却后的球墨铸铁管经过打砂、清理等处理后，进行
外观检查和尺寸检测，以确保其质量符合要求。

7.补修和涂漆：对于有缺陷或尺寸不合格的球墨铸铁管，进行修复和
补焊，然后对整体进行除锈和涂漆处理，增加其防腐蚀能力和外观美观。

8.包装和发运：最后，对球墨铸铁管进行包装，并按照客户的要求进
行标记和装箱，最终发运到使用地点。

总之，球墨铸铁管的生产工艺流程涉及到材料准备、铸造准备、铸型制备、铸造操作、出模和冷却、清理和检验、补修和涂漆以及包装和发运等环节。

通过精细的工艺控制和质量检查，可以生产出高质量的球墨铸铁管，满足各种工程项目的需求。

球墨铸铁管产品功能、性能特征及技术参数说明一、球墨铸铁管质量标准和技术要求铸造方式：离心铸造工艺。

口径范围：DN100－1000mm。

重量及其允许偏差范围：壁厚按GB／T13295－2008标准K10、K9执行，重量最大偏差为－5％。

尺寸：符合GB/T13295－2008标准的要求；接口形式：滑入式T型胶圈接口。

胶圈的型式、尺寸及允许偏差符合GB／T 13295－2008标准附录C1.1的规定。

橡胶圈材质：三元乙丙橡胶，物理性能符合ISO 4633的要求。

材质：管道的材质为铁素体基体的球墨铸铁，在组织中有一定数量的球状石墨，组织致密，易于切削、钻孔，符合GB／T13295－2008的要求。

化学成份：球墨铸铁管的P含量≤0.05％，S含量≤0.015％。

机械性能：抗拉强度≥420Mpa，屈服强度≥300Mpa，延伸率≥10％，硬度≤230HBS。

密封性：球墨铸铁管出厂前水压试验压力5MPa，并保证无渗漏冒汗或其他损坏。

表面质量：内外表面光洁，光滑平整，轮廓清晰，无裂缝，冷隔、错箱等妨碍使用的明显缺陷，凡使壁厚减薄的局部缺陷允许存在，但其深度不得超过（2＋0.05T）mm其中T为管体壁厚。

外形：当球墨铸铁管在间距约为管长L 2/3的两个台架上滚动校验时，球铁管的直线度最大偏差fm(mm)不应大于管有效长度L（m）的1.25倍，即fm(mm)≤1.25L。

有效长度：球墨铸铁管的有效长度为6000mm。

涂前，管件表面光洁、无铁锈、铁片及杂物，涂后，涂层表面光洁、均匀、粘附牢固，不因气温变化而发生异常。

内衬：采用水泥砂浆内衬，涂覆后附着力强，渗水率小，化学稳定性好，施工方便。

水泥内衬符合GB/T 17457－1998标准和GB/T 17219－1998标准的要求，水泥砂浆内衬材料全部由国家法定单位检验，放射性物质含量符合国家标准GB6566－2001的要求，确保需方输水管网水质达到国家相关标准要求。

外防腐：先采用热喷锌，热喷锌质量符合GB／T17456标准技术要求；再采用热喷涂沥青漆防腐处理，热喷涂沥青漆质量符合GB／T 17459标准技术要求。

球墨铸铁的工艺设计第一节工艺特点一、球墨铸铁的流动性与浇注工艺球化处理过程中球化剂的加入，一方面使铁液的温度降低，另一方面镁、稀土等元素在浇包及浇注系统中形成夹渣。

因此，经过球化处理后铁液的流动性下降。

同时，如果这些夹渣进入型腔，将会造成夹杂、针孔、铸件表面粗糙等铸造缺陷。

为解决上述问题，球墨铸铁在铸造工艺上须注意以下问题：（1）一定要将浇包中铁液表面的浮渣扒干净，•最好使用茶壶嘴浇包。

（2）严格控制镁的残留量，最好在0.06%以下。

（3）浇注系统要有足够的尺寸，以保证铁液能做尽快充满型腔，并尽可能不出现紊流。

（4）采用半封闭式浇注系统，根据美国铸造学会推荐的数据，直浇道、横浇道与内浇道的比例为4：8：3。

（5）内浇口尽可能开在铸型的底部。

（6）在浇注系统中安放过滤网会有助于排除夹渣。

（7）适当提高浇注温度以提高铁液的充型能力并避免出现碳化物。

对于用稀土处理的铁液，其浇注温度可参阅我国有关手册。

对于用镁处理的铁液，根据美国铸造学会推荐的数据，当铸件壁厚为25mm时，浇注温度不低于1315℃；当铸件壁厚为6mm时，浇注温度不低于1425℃。

二、球墨铸铁的凝固特性与补缩工艺特点球墨铸铁与灰铸铁相比在凝固特性上有很大的不同，主要表现在以下方面：（1）球墨铸铁的共晶凝固范围较宽。

灰铸铁共晶凝固时，片状石墨的端部始终与铁液接触，因而共晶凝固过程进行较快。

球墨铸铁由于石墨球在长大后期被奥氏体壳包围，其长大需要通过碳原子的扩散进行，因而凝固过程进行较慢，以至于要求在更大的过冷度下通过在新的石墨异质核心上形成新的石墨晶核来维持共晶凝固的进行。

因此，球墨铸铁在凝固过程中在断面上存在较宽的液固共存区域，其凝固方式具有粥状凝固的特性。

这使球墨铸铁凝固过程中的补缩变得困难。

（2）球墨铸铁的石墨核心多。

经过球化和孕育处理，球墨铸铁的石墨核心较之灰铸铁多很多，因而其共晶团尺寸也比灰铸铁细得多。

（3）球墨铸铁具有较大的共晶膨胀力。

球墨铸铁500—7的铸造生产工艺作者：张燕明针对铸件结构、尺寸特点，选择适当的化学成分，使用球铁专用浇包，加强球化处理过程控制，稳定生产出符合技术要求的铸态QT500-7薄壁小型球墨铸铁件铸态高强度球墨铸铁的生产可以通过合金化强化基体组织等措施而获得，但是铸态综合性能良好的QT500-7球墨铸铁的生产，由于生铁、废钢和合金等原材料含有许多强化基体组织的微量合金元素导致球墨铸铁的性能下降，其生产难度较大。

现将我公司小型（重量1～10Kg）、薄壁球墨铸铁件（壁厚5～20mm）多年生产实践总结如下。

1性能及金相组织的要求抗拉强度≥500N／mm2，屈服强度≥320N／mm2，延伸率≥7，布氏硬度170～230，球化等级≤3，珠光体15?～45?，渗碳体≤1，石墨大小≥6级。

2化学成分的选择化学成分对集基体组织和铸造生铁机械性能起着重要作用，根据铸件结构特点、大小及要求化学成分选择如下：3.6?～3.9?C，原铁液含Si量选择为1.2?～1.6?，终Si量控制在2.6?～2.9?，碳当量（CE）：4.5?～4.7?，0.2?~0.3?Mn，＜0.05?P，＜0.03?S，＜0.03?RE残，0.035?～0.06?Mg同时应保证RE残／Mg残≤2／3。

3球化处理工艺笔者所在的企业采用0.5T中频炉熔化铁液，出铁温度在1520℃以上。

采用0.5T球铁专用凹坑式浇包冲入法进行球化处理。

球化剂为GB4138-88的FeSiMg8RE5，孕育剂为硅钡复合孕育剂，炉前检验合格后，快速浇注。

控制浇注时间在15min内，防止球化孕育衰退。

3.1球化剂处理铁液量0.5吨，球化剂的粒度应为10～20mm，球化剂粒度小于10mm的质量分数不大于10?，球化剂应烘干并预热，预热温度最好在150～200℃，如无条件也可制作专用料斗在炉口烘烤。

生产球铁希望铁液温度高，气体含量小不氧化，化学成分稳定。

现国内多采用各种冲天炉熔炼铁液，由于各种炉型都有自己的特点，应从实际出发，选择更利于生产球铁的炉型。

关于球墨铸铁的工艺
球墨铸铁是一种铸铁的变种，也被称为球墨铸造、球墨铁、球形石墨铸铁等。

它是通过在铸铁中加入球状石墨形成的，使其具有更好的韧性和良好的抗拉强度。

球墨铸铁的工艺主要包括以下几个步骤：
1. 材料选择：选择合适的生铁和铸造辅助材料，通过合理的混配，得到适合球墨铸铁生产的铁水。

2. 融化和浇注：将所选材料投入到高温炉中进行融化，融化后的铁水通过浇注系统注入到铸造模具中。

3. 控制冷却速度：在铸铁凝固过程中，需要控制冷却速度以控制石墨球的形态和分布。

一般采用加入合适的冷却剂或设计合适的冷却方式来实现。

4. 顶水处理：在铸铁凝固后，通过顶水操作来扩展铁水的容积，进而使球墨铸铁材料中形成球状石墨。

5. 退火处理：球墨铸铁在顶水处理后会存在一定的应力和组织不稳定性，需要进行适当的退火处理，使其获得更加稳定的组织和性能。

6. 加工和热处理：球墨铸铁可以通过机械加工、热处理等方式进行进一步的改性和提升性能。

球墨铸铁的工艺需要严格控制各个环节，包括材料的选择与配比、浇注温度和速度的控制、冷却方式的选择、顶水处理的操作等。

这些环节的控制会直接影响到
球墨铸铁材料的性能和质量。

球墨铸铁是一种高强度、高韧性的铸铁材料，其熔炼与铸造工艺主要包括以下几个步骤。

原料准备：主要原料是铸铁和球化剂。

铸铁通常是废铁、废钢等回收材料，而球化剂则是一种能够使铸铁中的碳以球形形式存在的添加剂。

熔炼铸造：将原料放入高温熔炉中进行熔炼，熔炼温度通常在1400℃以上。

在熔炼过程中，加入球化剂，使铸铁中的碳以球形形式存在。

浇注铸造：将熔融的球墨铸铁液体倒入铸型中，待其冷却凝固后，取出铸件。

热处理：对铸件进行热处理，以提高其强度和韧性。

通常采用淬火和回火的方法进行热处理。

加工和表面处理：对铸件进行加工和表面处理，以达到所需的形状和表面质量。

在整个铸造过程中，还需要特别注意以下几点：
球墨铸铁铸造工艺比普通灰铁铸件造型更为严格，其缩量要大于普通灰铁铸件，因此在造型时要加大冒口尺寸，确保冒口内铁液能够完全补充需要的缩量。

造型用型砂不能使用水泥砂造型，而要选用树脂砂或水玻璃砂进行造型，且耐火涂料要选择高温耐火材料。

在熔炼过程中，要严格控制球墨铸铁的含量要求，如要求球墨铸件材质为QT450材质，就需要控制五大元素含量在特定范围内。

浇铸时要采用高温出炉低温浇铸的原则，开始浇铸后要保证每个冒口铁液都能浇满，并持续为冒口补充铁液直至冒口内铁液不再下沉减少为止。

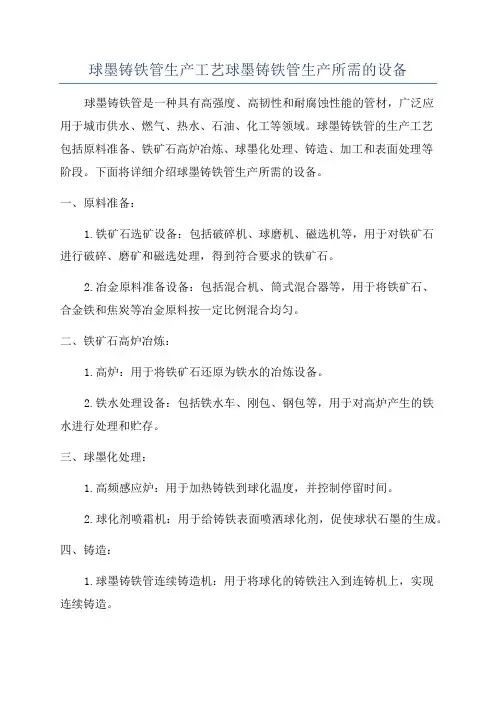

球墨铸铁管生产工艺球墨铸铁管生产所需的设备球墨铸铁管是一种具有高强度、高韧性和耐腐蚀性能的管材，广泛应用于城市供水、燃气、热水、石油、化工等领域。

球墨铸铁管的生产工艺包括原料准备、铁矿石高炉冶炼、球墨化处理、铸造、加工和表面处理等阶段。

下面将详细介绍球墨铸铁管生产所需的设备。

一、原料准备：1.铁矿石选矿设备：包括破碎机、球磨机、磁选机等，用于对铁矿石进行破碎、磨矿和磁选处理，得到符合要求的铁矿石。

2.冶金原料准备设备：包括混合机、筒式混合器等，用于将铁矿石、合金铁和焦炭等冶金原料按一定比例混合均匀。

二、铁矿石高炉冶炼：1.高炉：用于将铁矿石还原为铁水的冶炼设备。

2.铁水处理设备：包括铁水车、刚包、钢包等，用于对高炉产生的铁水进行处理和贮存。

三、球墨化处理：1.高频感应炉：用于加热铸铁到球化温度，并控制停留时间。

2.球化剂喷霜机：用于给铸铁表面喷洒球化剂，促使球状石墨的生成。

四、铸造：1.球墨铸铁管连续铸造机：用于将球化的铸铁注入到连铸机上，实现连续铸造。

2.冷却系统：包括冷却水箱、冷却管道和喷水装置等，用于对连铸机上的铸铁进行冷却。

3.切割设备：包括自动切割机、刨切机等，用于将连铸机上的铸坯切割成所需长度的球墨铸铁管。

五、加工：1.修磨设备：包括修磨机、砂带机等，用于对球墨铸铁管进行内外表面的修磨，提高精度和表面质量。

2.加工设备：比如车床、铣床、钻床等，用于对球墨铸铁管进行各种加工操作，如孔加工、螺纹加工等。

六、表面处理：1.防锈处理设备：包括喷砂机、喷涂设备等，用于对球墨铸铁管表面进行防锈处理。

2.非损检测设备：包括超声波探伤机、射线探伤机等，用于对球墨铸铁管进行非损检测，确保质量合格。

以上是球墨铸铁管生产所需的主要设备，每个设备的具体配置和数量会根据生产规模和工艺要求进行调整。

在球墨铸铁管生产过程中，还需要配备相应的检测设备，如化学分析仪器、金相显微镜等，用于对原材料和成品进行质量检验，以确保球墨铸铁管的质量和性能达到标准要求。

球墨铸铁及生产技术球墨铸铁和灰铸铁的区别石墨化学成分金相组织一球墨铸铁1 球墨铸铁的牌号（GB1348-88）牌号抗拉强度MP 延伸率% 金相组织QT400-18 400 18 铁素体QT400-15 400 15 铁素体QT450-10 450 10 铁素体QT500-7 500 7 铁素体+珠光体QT600-3 600 3 珠光体+铁素体QT700-2 700 2 珠光体QT800-2 800 2 珠光体或回火组织QT900-2900 2 贝氏体或回火马氏体2 球化分级（球化率）1-6级1级最好。

3 石墨大小分级3-8级8级石墨球最小。

4 石墨球数25-300个/平方毫米。

5 金相组织（1）石墨G：游离石墨韧性差，强度、硬度低。

化合碳（2）铁素体F：C≤0．034%，C溶于α-铁（纯铁）中的间隙固溶体。

韧性好，强度、硬度低。

（3）渗碳体Fe3C：C=6．67%，Fe和C 的复杂晶格的间隙（1）化合物。

硬而脆。

（4）珠光体P：C=0．76%，铁素体和渗碳体按层片状交替排列的机械混合物。

强度和韧性较好。

二球墨铸铁的化学成分选择各类球墨铸铁的推荐成分球墨铸铁化学成分的作用：1 碳C：一般取3．5-3．8%。

C＞3．0%时，游离渗碳体消失，铁素体量增加，硬度降低，延伸率增加。

选择高的含碳量（3．8%），有利于获得健全铸件。

C太高，厚大件可能石墨飘浮。

2 碳当量：C+1/3（Si+P）%。

一般取4．6-4．8%时，流动性最好，缩孔小，缩松少，有利于获得健全铸件。

3 硅Si：一般取2．4-2．8%。

由于球墨铸铁生产中的球化剂和孕育剂带入大量的硅，所以原铁水的硅要低些。

4 锰Mn：一般≤0．3%。

铁素体球铁锰低，铁素体量增加，延伸率增加。

珠光体球铁含锰量高些，一般取0．3-0．8%。

锰高，珠光体量增加，抗拉强度增加，延伸率降低。

5 磷P：磷在球铁中是有害元素。

一般≤0．06%。

磷在球铁中形成磷共晶，降低抗拉强度和延伸率。

固溶强化球墨铸铁生产工艺球墨铸铁是一种具有优良机械性能和良好韧性的铸铁材料，广泛应用于汽车制造、机械制造、建筑工程等领域。

而固溶强化球墨铸铁则是对球墨铸铁进行热处理，通过固溶处理和淬火处理来增强其力学性能。

本文将详细介绍固溶强化球墨铸铁的生产工艺。

固溶强化球墨铸铁的生产工艺主要包括以下几个步骤：原材料选用、熔炼制备、球化处理、固溶处理和淬火处理。

首先是原材料的选用。

球墨铸铁的主要成分是铁、碳、硅和镍等元素。

为了保证球墨铸铁的质量，需要选择优质的生铁、废钢和合金添加剂作为原料。

接下来是熔炼制备。

将选好的原料按照一定比例投入到高炉或电炉中进行熔炼。

在熔炼过程中，根据需要可以添加一些合金元素，如铜、钒、钛等，来调整球墨铸铁的组织和性能。

熔炼完成后，需要进行球化处理。

球化处理是通过在熔融铁水中加入球化剂，使其形成球状石墨的过程。

球化剂一般采用重质镁和轻质铁合金。

球化处理的目的是为了改善球墨铸铁的断裂性能和塑性。

然后是固溶处理。

固溶处理是将球墨铸铁加热到一定温度，使其达到固溶状态，然后进行保温一段时间，使碳、硅等元素均匀溶解在铁基体中。

固溶处理的目的是消除球墨铸铁中的过饱和析出物，提高其硬度和强度。

最后是淬火处理。

淬火是将固溶处理后的球墨铸铁迅速冷却至室温，使其形成马氏体或贝氏体组织，从而提高其硬度和强度。

淬火处理的方式有水淬、油淬和空气冷却等，具体选择取决于球墨铸铁的要求。

通过以上工艺步骤，固溶强化球墨铸铁的生产完成。

这种工艺可以使球墨铸铁在保持良好韧性的同时，提高其硬度和强度，增加其抗拉强度和抗压强度，提高耐磨性和耐蚀性，从而满足不同领域的使用需求。

总结起来，固溶强化球墨铸铁生产工艺包括原材料选用、熔炼制备、球化处理、固溶处理和淬火处理等步骤。

通过这些工艺步骤，可以改善球墨铸铁的力学性能，提高其硬度和强度，增加其使用寿命和可靠性。

固溶强化球墨铸铁因其优异的性能，在工程领域得到广泛应用。

固溶强化球墨铸铁生产工艺一、固溶强化球墨铸铁简介固溶强化球墨铸铁是一种通过固溶处理对球墨铸铁进行强化的工艺。

球墨铸铁是一种具有高强度、高韧性和良好的加工性能的铸造材料。

而固溶强化球墨铸铁通过固溶处理，可以进一步提高其强度和硬度，同时保持其良好的韧性和加工性能。

二、固溶强化球墨铸铁的生产工艺1. 原料准备：选择高质量的球墨铸铁原料，确保原料中含有足够多的球墨体。

2. 铸造工艺：采用常规的球墨铸铁铸造工艺，包括熔炼、浇注和冷却等步骤。

在冷却过程中，需要控制冷却速度，以保证球墨体的形成和分布均匀。

3. 固溶处理：将已铸造好的球墨铸铁件放入高温炉中进行固溶处理。

固溶处理温度一般在800℃以上，时间根据材料和要求而定，通常为2-4小时。

固溶处理的目的是将球墨铸铁中的碳化物和残余应力溶解掉，使其重新均匀分布，从而提高材料的强度和硬度。

4. 冷却和回火：固溶处理后的球墨铸铁需要进行适当的冷却和回火处理，以消除固溶处理过程中产生的应力和改善材料的韧性。

5. 检测和质量控制：对固溶强化球墨铸铁进行力学性能测试，包括拉伸强度、屈服强度、延伸率等指标的检测。

同时还需要对材料的微观组织进行观察和分析，确保其达到设计要求和质量标准。

三、固溶强化球墨铸铁的优点1. 提高材料的强度和硬度：固溶处理可以使球墨铸铁中的碳化物和残余应力溶解掉，使其重新均匀分布，从而提高材料的强度和硬度。

2. 保持良好的韧性和加工性能：固溶强化球墨铸铁在提高强度和硬度的同时，仍能保持良好的韧性和加工性能，适用于各种机械零件的制造。

3. 提高零件的寿命和可靠性：固溶强化球墨铸铁具有较高的强度和硬度，能够承受更大的载荷和应力，从而提高零件的寿命和可靠性。

4. 具有较高的耐磨性和耐腐蚀性：固溶强化球墨铸铁的高硬度和均匀的组织结构使其具有较高的耐磨性和耐腐蚀性，适用于一些特殊工况下的使用。

固溶强化球墨铸铁是一种通过固溶处理对球墨铸铁进行强化的工艺。

该工艺可以提高球墨铸铁的强度和硬度，同时保持其良好的韧性和加工性能，提高零件的寿命和可靠性。

固溶强化球墨铸铁生产工艺固溶强化是一种常用的球墨铸铁生产工艺，通过对球墨铸铁进行固溶处理，可以显著提高其力学性能和耐磨性能。

本文将详细介绍固溶强化球墨铸铁的生产工艺及其优点。

一、固溶强化球墨铸铁的生产工艺1. 原料准备：选择高品质的生铁和合适的合金元素作为原料，确保球墨铸铁的化学成分符合要求。

2. 熔炼：将生铁和合金元素放入高炉或电炉中进行熔炼，控制好熔炼温度和时间，使合金元素充分溶解于铁液中。

3. 铸造：将熔炼好的铁液倒入球墨铸铁模具中，通过冷却凝固形成球墨铸铁件。

4. 固溶处理：将球墨铸铁件放入固溶炉中，加热至一定温度进行固溶处理。

固溶温度一般为球墨铸铁材料的临界温度，不同的合金元素有不同的固溶温度。

5. 淬火处理：固溶处理后的球墨铸铁件需要进行淬火处理，以获得良好的力学性能。

淬火温度和时间需要根据具体材料和要求来确定。

6. 机械加工：经过固溶强化处理的球墨铸铁件可以进行机械加工，如铣削、车削、磨削等，以达到所需的形状和尺寸。

二、固溶强化球墨铸铁的优点1. 提高强度和硬度：固溶处理可以使球墨铸铁中的合金元素均匀溶解，形成固溶体，从而提高材料的强度和硬度。

2. 提高耐磨性：固溶强化处理可以使球墨铸铁中形成更细小、更均匀的碳化物，从而提高材料的耐磨性和抗磨损能力。

3. 改善抗拉强度和韧性：固溶强化可以改善球墨铸铁的抗拉强度和韧性，使其在受力时更加稳定和可靠。

4. 提高抗疲劳性能：经过固溶强化处理的球墨铸铁具有较好的抗疲劳性能，能够在长期受到循环载荷时不易发生断裂和损伤。

5. 优化加工性能：固溶处理可以消除球墨铸铁中的残余应力，减少加工变形和裂纹的产生，提高材料的加工性能。

固溶强化是一种能够显著提高球墨铸铁性能的生产工艺。

通过固溶处理和淬火处理，可以使球墨铸铁具有更好的强度、硬度、耐磨性和韧性，适用于各种机械零部件和工程结构的制造。

球墨铸铁井盖生产工艺
球墨铸铁井盖是一种用于覆盖井口的铸铁制品，具有耐腐蚀、防滑、耐重载等特点，在城市道路建设和水利工程中起着重要的作用。

下面详细介绍一下球墨铸铁井盖的生产工艺。

球墨铸铁井盖的生产工艺主要包括原料选材、模具制造、熔炼铸造、热处理、表面处理等环节。

首先是原料选材，球墨铸铁井盖的主要原材料是铸铁和球墨铸铁。

铸铁是主体材料，具有良好的铸造性能和力学性能，可以满足井盖的使用要求。

而球墨铸铁是铸铁中添加稀土和球化剂，在铸造过程中生成球状石墨，使材料具有更好的韧性和抗压性能。

接着是模具制造，根据井盖的尺寸和形状要求，制造相应的模具。

模具可以采用砂型、金属型或复合型等不同材料制作，以满足产品制造的需求。

然后是熔炼铸造，将选好的原料放入炉中进行熔炼、浇铸。

熔炼过程中需要控制好温度，使原料完全熔化，并通过注浆来控制原料的成分和金属液的净化，确保最终产品质量。

接下来是热处理，通过热处理可以改善铸铁材料的力学性能和组织结构，提高井盖的耐用性。

常用的热处理方法包括正火、淬火、回火等，根据产品的具体要求来选择合适的热处理工艺。

最后是表面处理，通过喷砂、喷涂、镀锌等方式对井盖进行防
腐处理，提高其耐腐蚀性能。

同时还可以进行防滑处理，提高井盖的安全性能。

综上所述，球墨铸铁井盖的生产工艺需要经过原料选材、模具制造、熔炼铸造、热处理、表面处理等一系列环节。

每个环节都需要严格控制质量，以确保最终产品具有良好的性能和质量。

铁水制备优质原料球墨铸铁管铁管的质量同原材料—生铁的质量密切相关,安钢永通球墨铸铁管有限责任公司采用安钢集团永冶钢铁公司的优质球墨铸造用生铁为原材料,水冶钢铁公司的铸造铁为我国的人参铁,具有低P、低S、低Ti等特点,产品远销美国、日本、欧洲等多个国家和地区,在国内被许多大型精密铸造企业普遍采用。

铁水调制及球化根据所生产管径的规格,加入相应的原材料,由美国应达公司的6台10吨中频电炉将铁水调制、升温,达到工艺要求,加入球化剂进行球化处理。

铁水质量控制在铁水制备过程中每一个环节都要结质量和温度进行严格的控制。

每一炉、每一包都要经过日本岛进公司PDAII—50型直读关谱仪的成分分析,使铁水完全符合浇铸的要求。

离心浇铸离心浇铸永通球墨铸铁管有限责任公司采用水冷金属型离心机进行浇铸,高温铁水被连续浇进高速旋转的管模中,并通过水冷却使铁水凝固形成球墨铸铁管。

浇铸好的球墨铸铁管立刻进行铸造成缺陷表面检查及称重,确保每根管子的质量。

退火处理铁水制备优质原料球墨铸铁管铁管的质量同原材料—生铁的质量密切相关,安钢永通球墨铸铁管有限责任公司采用安钢集团永冶钢铁公司的优质球墨铸造用生铁为原材料,水冶钢铁公司的铸造铁为我国的人参铁,具有低P、低S、低Ti等特点,产品远销美国、日本、欧洲等多个国家和地区,在国内被许多大型精密铸造企业普遍采用。

铁水调制及球化根据所生产管径的规格,加入相应的原材料,由美国应达公司的6台10吨中频电炉将铁水调制、升温,达到工艺要求,加入球化剂进行球化处理。

铁水质量控制在铁水制备过程中每一个环节都要结质量和温度进行严格的控制。

每一炉、每一包都要经过日本岛进公司PDAII—50型直读关谱仪的成分分析,使铁水完全符合浇铸的要求。

离心浇铸离心浇铸永通球墨铸铁管有限责任公司采用水冷金属型离心机进行浇铸球墨铸铁管浇铸好的铸铁管随后进入退火炉,永通公司的退火炉长度为60m,其独特的现金蓄热技术更是当今世界第一,可保证铸铁管的充分退火,以获得球墨铸铁管所需要的金相组织结构。
