氢谱的基本原理及应用

  • 格式：doc
  • 大小：67.00 KB
  • 文档页数：8

51090606112 张许柱

氢谱的基本原理及应用

一、电磁波的一般概念

1.光的频率与波长

光是电磁波，有波长和频率两个特征。电磁波包括了一个极广阔的区域，从波长只有千万分之一纳米的宇宙线到波长用米，甚至千米计的无线电波都包括再内，每种波长的光的频率不一样，但光速都一样即3×1010cm/s。波长与频率的关系为： υ= c /λ

υ=频率，单位：赫（HZ）；

λ=波长，单位：厘米（cm），表示波长的单位很多。

2．光的能量及分子吸收光谱

2.1光的能量

每一种波长的电磁辐射时都伴随着能量。

E=hυ=hc/λ h-普郎克常数（6.626×10-34J.S）

2.2分子吸收光谱

分子吸收幅射，就获得能量，分子获得能量后，可以增加原子的转动或振动，或激发电子到较高的能级。但它们是量子化的，因此只有光子的能量恰等于两个能级之间的能量差时（即ΔE）才能被吸收。所以对于某一分子来说，只能吸收某一特定频率的辐射，从而引起分子转动或振动能级的变化，或使电子激发到较高的能级，产生特征的分子光谱。

分子吸收光谱可分为三类：

（1）转动光谱：分子所吸收的光能只能引起分子转动能级的跃迁，

转动能级之间的能量差很小，位于远红外及微波区内，

在有机化学中用处不大。

（2）振动光谱：分子所吸收的光能引起震动能级的跃迁，吸收波长大多位于2.5~16μm内(中红外区内),因此称为红外光谱。

(3）电子光谱：分子所吸收的光能使电子激发到较高能级（电子能

级的跃迁）吸收波长在100—400nm，为紫外光谱。

二、 核磁共振谱

核磁共振技术是珀塞尔（Purcell）和布洛齐（Bloch）始创于1946年，至今已有近六十年的历史。自1950年应用于测定有机化合物的结构以来，经过几十年的研究和实践，发展十分迅速，现已成为测定有机化合物结构不可缺少的重要手段。从原则上说，凡是自旋量子数不等于零的原子核，都可发生核磁共振。H1，叫氢谱，常用1HNMR表示；

13C叫碳谱，常用13CNMR表示。这里我们仅讨论氢谱。 1基本知识

1.1核的自旋与磁性

由于氢原子是带电体，当自旋时，可产生一个磁场，因此，我们可以把一个自旋的原子核看作一块小磁铁。

1.2核磁共振现象

原子的磁矩在无外磁场影响下，取向是紊乱的，在外磁场中，它的取向是量子化的，只有两种可能的取向。

当ms= +1/2时，如果取向方向与外磁场方向平行，

为低能级（低能态） 。

当ms= - 1/2 时，如果取向方向与外磁场方向相反，

则为高能级（高能态）。

两个能级之差为ΔE：

ΔE与磁场强度（Ho）成正比。给处于外磁场的质子辐射一定频率的电磁波，当辐射所提供的能量恰好等于质子两种取向的能量差（ΔE）时，质子就吸收电磁辐射的能量，从低能级跃迁至高能级，这种现象称为核磁共振。

1.3核磁共振谱仪及核磁共振谱的表示方法

核磁共振谱仪基本原理示意图 如下图，装有样品的玻璃管放在磁场强度很大的电磁铁的两极之间，ΔE=rh2πHo用恒定频率的无线电波照射通过样品。在扫描发生器的线圈中通直流电流，产生一个微小磁场，使总磁场强度逐渐增加，当磁场强度达到一定的值H0时，样品中某一类型的质子发生能级跃迁，这时产生吸收，接受器就会收到信号，由记录器记录下来，得到核磁共振谱。

2.屏蔽效应和化学位移

2.1化学位移

氢质子（1H）用扫场的方法产生的核磁共振，理论上都在同一磁场强度（Ho）下吸收，只产生一个吸收信号。实际上，分子中各种不同环境下的氢，再不同Ho下发生核磁共振，给出不同的吸收信号。例如对乙醇进行扫场则出现三种吸收信号，在谱图上就是三个吸收峰。如图：

NS无线电波振荡器接受器扫描发生器记录显示器信号

这种由于氢原子在分子中的化学环境不同，因而在不同磁场强度下产生吸收峰,峰与峰之间的差距称为化学位移。

2.3化学位移值

化学位移值的大小，可采用一个标准化合物为原点，测出峰与原点的距离，就是该峰的化学位移值，一般采用四甲基硅烷为标准物（代号为TMS）。化学位移是依赖于磁场强度的。不同频率的仪器测出的化学位移值是不同的，为了使在不同频率的核磁共振仪上测得的化学位移值相同（不依赖于测定时的条件），通常用δ来表示，

δ的定义为：

标准化合物TMS的δ值为0。

3．影响化学位移的因素

3.1诱导效应

1．δ值随着邻近原子或原子团的电负性的增加而增加。 收强度吸HoCH3CH2OH1HNMR图乙醇的δ=υ样品υTMSυ仪器所用频率×1062． δ值随着H原子与电负性基团距离的增大而减小。

3．烷烃中H的δ值按伯、仲、叔次序依次增加。

CH3F 4.3 ，CH3Cl 3.1，CH3Cl 2.6，CH3Cl 2.2。

3.2磁各向异性的影响（次级磁场的屏蔽作用）

烯烃、醛、芳环等中，π电子在外加磁场作用下产生环流，使氢原子周围产生感应磁场，其方向与外加磁场相同，即增加了外加磁场，所以在外加磁场还没有达到Ho时，就发生能级的跃迁，因而它们的δ很大（δ= 4.5~12）。

氢原子位于产生的感应磁场与外加磁场相同方向的去屏蔽区， 所以在外加磁场强度还未达到Ho时，就发生能级的跃迁。故吸收峰移向低场，δ值增大。乙炔也有π电子环流,但炔氢的位置不同，处在屏蔽区（处在感应磁场与外加磁场对抗区），所以炔氢的δ值较小。

3.3 其他影响因素

分子中的氢键，溶剂和温度对化学位移也会产生不同的影响效果

4. 峰面积与氢原子数目

在核磁共振谱图中，每一组吸收峰都代表一种氢，每种共振峰所包含的面积是不同的，其面积之比恰好是各种氢原子数之比。如乙醇中有三种氢其谱图为：

故核磁共振谱不仅揭示了各种不同H的化学位移，并且表示了各种不同氢的数目。

5． 峰的裂分和自旋偶合

5．1峰的裂分

应用高分辨率的核磁共振仪时，得到等性质子的吸收峰不是一个单峰而是一组峰的信息。这种使吸收峰分裂增多的现象称为峰的裂分。

例如：乙醚的裂分图示如下。

5.2 自旋偶合

裂分是因为相邻两个碳上质子之间的自旋偶合（自旋干扰）而产生的。我们把这种由于邻近不等性质子自旋的相互作用（干扰）而分裂成几重峰的现象称为自旋偶合。 H个123H个H个TMS积分曲线示意图

CH2CH3TMSTMSCH3CH25.3 偶合常数

偶合使得吸收信号裂分为多重峰，多重峰中相邻两个峰之间的距离称为偶合常数（J），单位为赫（Hz）。J的数值大小表示两个质子间相互

偶合（干扰）的大小。

HCCHbHaHaJabHo当Ha和H b化学位移之差（Δυ）与偶合常数（Jab）之比大于6与上时，可用上述方法来分析自旋裂分的信号，当Δυ接近或小于Jab时，则出现复杂的多重峰。等性氢之间不产生信号的自旋裂分。

6. 核磁共振谱的应用

核磁共振谱图主要可以得到如下信息：

1. 由吸收峰数可知分子中氢原子的种类。

2. 由化学位移可了解各类氢的化学环境。

3. 由裂分峰数目大致可知各种氢的数目。

4. 由各种峰的面积比即知各种氢的数目

学习体会

通过本课程的学习，我们对现代仪器分析有了一定的了解，为我们以后的学习和科研工作奠定了一定的基础，感谢老师们这一学期对我们孜孜不倦的教导！

合集下载

核磁氢谱出峰时间

核磁氢谱出峰时间

核磁氢谱出峰时间

核磁共振氢谱，作为一种重要的分析手段，在化学、生物、医药等领域中发挥着举足轻重的作用。通过对样品中氢原子核自旋磁矩在外磁场作用下的行为进行研究，核磁氢谱能够提供分子结构、分子动力学以及分子间相互作用等丰富信息。而在这些信息中，出峰时间是一个尤为关键的参数，它直接关联到氢原子的化学环境和分子结构。

一、核磁氢谱的基本原理

核磁共振现象是基于原子核自旋磁矩与外加磁场的相互作用。对于氢原子而言，其原子核只有一个质子，具有自旋角动量。在外磁场作用下，氢核的自旋磁矩会取向于外磁场方向，形成两个能级：低能级与高能级。当外加射频场的频率与氢核的进动频率相匹配时，就会发生核磁共振吸收，使得氢核从低能级跃迁到高能级。这个跃迁过程在核磁氢谱上表现为一个吸收峰。

二、出峰时间与化学位移

在核磁氢谱中，出峰时间通常用化学位移来表示，而不是直接用时间来度量。化学位移是指不同化学环境下的氢核在磁场中的共振频率相对于某一参考标准的微小差异。这种差异是由于氢核周围的电子云分布和分子间相互作用造成的。因此，化学位移反映了氢核所处的化学环境，是推断分子结构的重要依据。

化学位移通常以四甲基硅烷（TMS）为内标物，将其设定为0 ppm。其他化合物的氢核共振峰相对于TMS的位置就是它们的化学位移。由于不同化学环境下的氢核受到不同程度的屏蔽作用，它们的共振频率会发生变化，从而在核磁氢谱上形成不同位置的吸收峰。

三、影响出峰时间的因素

电子云密度：氢核周围的电子云密度越大，对氢核的屏蔽作用越强，使得氢核感受到的有效磁场强度减弱，共振频率降低，化学位移向高场方向移动（即数值增大）。例如，烷烃中的氢核由于受到较强的屏蔽作用，其化学位移一般出现在高场区。

化学键类型：不同类型的化学键对氢核的屏蔽作用也不同。一般来说，碳氢键（C-H）的屏蔽作用较弱，而氧氢键（O-H）、氮氢键（N-H）等极性键的屏蔽作用较强。因此，极性键中的氢核通常出现在低场区。

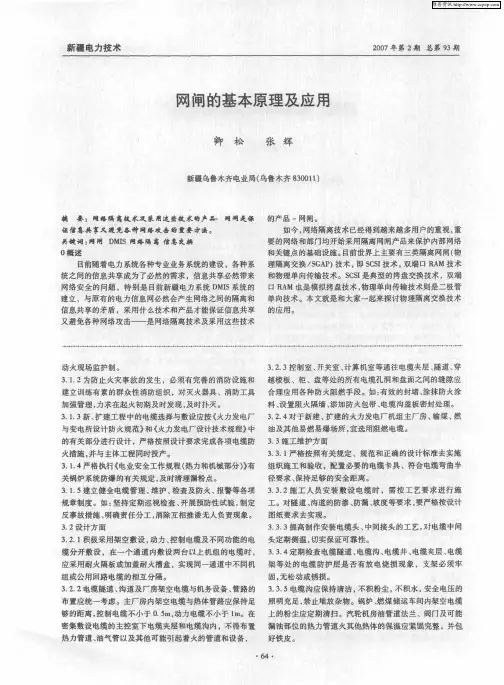

网闸的基本原理及应用
