锅炉性能试验方案

GB/T10180-2003工业锅炉热工性能试验规程1．范围标准规定了只要小于3.8M Pa的所有蒸汽锅炉和热水锅炉,其中包括:过热蒸汽锅炉,真空锅炉,常压锅炉和小型锅炉的热工性能试验方法.标准适用于燃用固体、液体和气体的锅炉以及电能作为的锅炉.同时明确了热油载体锅炉(导热油炉),以及垃圾燃料的锅炉可参照该标准使用.2．规范性应用文件对标准所引用标准进行了说明.3．术语和定义对标准所用时一些术语进行了定义解释.其中3.8基准温度是新提出的术语.4．符号和标准对热工测试中所使用的名称进行符号和单位的确定,其中q3也称为化学未完全燃烧热损失,q4也称为物理未完全燃烧热损失或机械未完全燃烧损失.5．总则5.1 标准规定锅炉效率应采用正、反平衡法测量,只有当锅炉容量大于等于20T或大于等于14MW时,正平衡测定有困难,即固体燃料计量有困难时可采用反平衡测量锅炉效率,所以一般燃油、燃气锅炉也需要采用正、反平衡法.手烧锅炉因炉渣计量有困难,故允许只用正平衡法测定锅炉效率,但此时应列出锅炉的炉渣可燃物含量、烟气含氧量及排烟温度.标准中规定锅炉效率为正平衡法和反平衡法测得的平均值,此规定同老标准(锅炉效率以正平衡法测定值为准)相比更能准确表示出锅炉效率.5.2 标准所制定的规程仅是对锅炉进行热工性能测试,考核锅炉的热工效率,所以其规定锅炉效率,为不扣除自用蒸汽和辅机设备耗动力折算热量的效率,如需测定整个锅炉岛式系统时可以进行净效率计算.5.3 标准中规定蒸汽锅炉的出力由折算蒸发量来确定,在老标准规定蒸汽锅炉的出力由实测决定,而依照JB2829标准规定锅炉出力应由直接测量法决定,但同时规定当实测参数和设计不一致时,蒸发量应修正.此项规定使锅炉热工性能试验数据同锅炉设计数据相比更能反映锅炉实际运行与设计的差异,例:一台10吨1.6MPa蒸汽锅炉其设计给水温度为105℃,但在试验中由于各种原因其给水温度为20℃,折算蒸发量应为:=10000×(2793.40-85.54)/(2793.40-441.36)=11512.81kg/hDzs—折算蒸发量; 单位:吨/每小时(t/h);DSC—输出蒸发量; 单位:吨/每小时(t/h)hbq、hgs——饱和蒸汽、给水的实测参数的焓;单位为千焦每千克(kJ/kg)h*bq、h*gs——饱和蒸汽、给水的设计参数下的焓;单位为千焦每千克(kJ/kg)6．试验准备工作6.1 试验工作前,试验负责人首先要编制试验大纲,编制试验大纲是:1) 首先根据试验目的和要求,确定试验类型(仲裁试验、定型试验、验收试验、运行试验).2) 根据试验类型确定被测锅炉系统.例:有一台蒸汽锅炉在其尾部有一个余热水箱,而水箱中被加热后的热水不进锅炉另有别用,此时在试验中就应确定此部分被吸收热量,是否作为被测锅炉系统中.3) 根据上述确定原则,确定测量项目和测点位置.4) 根据测量项目选择合适的测量仪表.5) 根据测量项目工作量,进行人员组织和分工.6.2 试验过程中测试人员应保持相对稳定,此举有几个优点:1) 一组参数记录有连续性.2) 在被测参数有异常时能即使发现.3) 一个参数记录能作到责任到位.6.3 测试所用的仪表均应完好,并应是在检定和标定的有效期内,这样才能保证所计量的数据可靠准确.6.4 按照试验大纲中的测点布置位置安装仪表,如有更改应予以记录在案.6.5 被测锅炉辅机设备的运行均应正常,如有异常现象应排除,如无法排除应停止试验或进行协商连续试验,但应予以记录并在试验报告中表示出来.例:一台被测锅炉在进行运行试验发现风机开到额定状态时有异常响声,此时作为运行试验可继续进行,但在试验报告中应说明,此异常响声,可能会影响锅炉出力.6.6 试验对被测锅炉的参数必须与其它锅炉的参数隔绝,如无法作到应计量.如:一台被测热水锅炉同另一台热水锅炉共享一根循环水管.由于条件限制被测锅炉上无法安装流量计,必须安装在总管上,此时在另一台锅炉上也必须安装流量计.6.7 为了试验工作可靠、顺利可行预备性试验.预备性试验所有试验条件被测参数同正式试验均应一致,如预备性试验一切正常,此预备性也可作为一次正式试验.7 试验要求7.1 正式试验应在稳定工况1小时后进行,此项要求为了保证测试数据正确性、真实性.7.2 在定型试验、仲裁试验和验收试验时都应保证锅炉处于稳定工况运行中.为了确保仲裁试验和验收试验公正性,需要买方、卖方和试验机构的三方人员到场,才能进行.7.3 试验用煤应符合工业锅炉用煤分类标准,同时符合制造厂设计要求.7.4 试验期间锅炉各项热工性能参数应相对稳定,其波动范围符合下列规定:1) 锅炉出力最大波动范围:2003标准 1988标准符合2003标准中图一要求出力波动不宜超过±10%按标准图一要求例:一台10.5MW热水锅炉最大允许波动范围为±9.5%.2) 蒸汽锅炉压力允许波动范围:蒸汽锅炉设计压力 2003标准 1988标准小于1.0MPa 小于85% 小于80%大于等于1.0MPa,小于等于1.6 MPa 小于90% 小于85%大于1.6 MPa,小于等于2.5 MPa 小于92%小于90%大于2.5 MPa,小于3.8 MPa 小于95%3) 过热蒸汽温度允许波动范围:过热蒸汽设计温度 2003标准 1988标准250℃ 230℃---280℃之间 230℃---280℃之间300℃ 280℃---320℃之间 //350℃ 330℃---370℃之间 330℃---370℃之间400℃ 380℃--410℃之间 380℃---410℃之间每次试验实测过热蒸汽温度最大值与最小值之差不得大于15℃ //4) 蒸汽锅炉实际给水温度与设计值之差,在老标准中明确应控制在+30~-20℃之间.在标准中则要求宜控制在+30~-20℃之间,如温度一旦超出负范围,即偏差-20℃以上时,同时该锅炉有省煤器的,则测得的锅炉效率按照每相差-60℃,效率予以折算数值下降1%予以折算.例: 一台锅炉设计给水温度为105℃,实测温度为34℃,锅炉效率为80%,则折算效率:△η折算=1.18%η锅炉折算效率=η实测—△η折算=80%—1.18%=78.82%5) 热水锅炉进、出水温度与设计值之差,在老标准中规定不得大于±5℃.在标准中要求不宜大于±5℃,如一旦实际出水温度平均值超出-5℃偏差范围,则对测试锅炉进行折算,而锅炉是否带有省煤器均予以折算.带有空气预热器的锅炉可协商确定是否折算,具体折算方法如下:a. 燃煤锅炉实测出水平均温度与设计温度扣差-15℃时,锅炉效率下降1%.例:一台燃煤锅炉设计出水温度130℃,实际出水平均温度102℃,锅炉效率81%,则:△η折算=1.87%η锅炉折算效率=η实测—△η折算=81%—1.87%=79.13%b. 燃油、气锅炉实测出水平均温度与设计温度相差-25℃时,锅炉效率下降1%.例:一台燃油锅炉设计出水温度95℃,实际出水平均温度84℃,锅炉效率90%,则:△η折算=0.44%η锅炉折算效率=η实测—△η折算=90%—0.44%=89.56%6) 热水锅炉的压力在老标准中热水锅炉压力不得低于设计压力的70%,在标准中规定测试时压力应保证出水温度比该压力下的饱和温度至少低20℃.例: 1.0MPa热水锅炉实测出水温度为106℃,则测试时热水不得低于相对应126℃(106+20)的饱和蒸汽压力查焓位表得0.24MPa(绝对压力).7) 标准和老标准都规定,测试期间安全阀不得起跳,不得吹灰,不得排污,在标准中同时明确在过热蒸汽锅炉必须排污时,排污量应计量,但其数值不得超过锅炉出力3%.7.5 试验开始与结束时,锅筒水位和煤斗的煤位均应保持一致.为此,在试验开始前在水位表和煤斗中应作好标记.当试验结束时,水位和煤斗应回到其标记处.在整个试验期间过量空气系数、煤层厚度、炉排速度、给水量,给煤量等参数应尽可能保持一致.手烧炉测试应特别注意煤层高度和燃煤状况结束和开始是否一致.7.6正式试验测试时间:序号序号 03标准 88标准 2829—80标准1 火床燃烧、火室燃烧、沸腾燃烧固体燃料应不小于4h 火床燃烧锅炉不小于6h 机械层燃烧、枷煤炉燃烧、沸腾炉、煤粉炉、油气炉正平衡不小于4小时2 火床燃烧甘蔗渣、木柴、稻壳等其它固体燃料应不小于6h 火室燃烧锅炉及沸腾燃烧锅炉不小于4h 机械层燃煤、抛煤炉、沸腾炉反平衡不小于4小时3 手煤炉、下饲炉排应不小于5h,同时试验期间至少包含一个完整的出渣周期手煤炉(包括一个以上清灰周期)正平衡不小于4小时4 液体燃料和气体燃料应不小于2h 煤粉炉、油气炉反平衡不小于4小时从以上三个标准比较来看,标准有以下几个特点.1) 它不分燃烧方式,火床、火室燃煤锅炉均为4小时.2) 特别提出燃用特种固体燃料锅炉为6小时.3) 把燃油、气锅炉单独列出测试时间为2小时.7.7试验次数、蒸发量修正及误差规定1) 试验次数a. 锅炉新产品定型试验应在额定出力下进行两次,其它试验次数由协商决定,取消了110%超负荷能力测试.b. 沸腾燃烧锅炉、水煤浆锅炉和煤粉锅炉应进行一次不大于70%额定出力下的稳定性试验,取消了燃油、气锅炉的低负荷试验.c. 对额定蒸发量(额定热功率)大于或等于20t/h(14MW)的锅炉,进行反平衡测试2) 蒸发量修正每次试验的实测出力应为额定出力的97%—105%范围内,蒸汽锅炉测试时,当蒸汽和进水的实测参数与设计不一致时,锅炉的蒸发量应按下式进行修正:a. 对饱和蒸汽锅炉b. 对过热蒸汽锅炉式中:Dzs—折算蒸发量: 单位:吨/每小时(t/h);DSC—输出蒸发量: 单位:吨/每小时(t/h);hgq、hbq、hgs——过热蒸汽、饱和蒸汽、给水的实测参数的焓,单位为千焦每千克(kJ/kg);h*gq、h*bq、h*gs——过热蒸汽、饱和蒸汽、给水的设计参数下的焓,单位为千焦每千克(kJ/kg).例:某台锅炉型号为SHL20-2.5/400-AII,其设计给水温度为105℃,设计给水压力为2.7Mpa,实测锅炉出力为20142kg/h,给水温度为90℃,蒸汽压力为2.45 Mpa,过热蒸汽温度为390℃.则:设计过热蒸汽温度400℃,蒸汽压力2.45 MPa,查焓值表得h*gq=3239.00 kJ/kg;设计给水温度105℃,设计给水压力为2.7 MPa,查焓值表得h*gs=441.99 kJ/kg;实测过热蒸汽温度390℃,蒸汽压力为2.45 MPa,查焓值表得hgq=3216.75 kJ/kg;实测给水温度为90℃,蒸汽压力为2.65 MPa,查焓值表得hgs=379.00 kJ/kg;根据过热蒸汽锅炉蒸发量修正公式得:DZS=20142×(3216.75-379.00)/(3239.00-441.99)=20435.34kg/h.3) 试验效率之差范围:03标准 88标准 2829—80燃固体燃料正、反平衡效率之差不大于5% 正、反平衡效率之差不大于5% 正、反平衡之差不大于5%两次试验正平衡效率之差不大于3% 两次试验正平衡效率之差不大于4% 两次试验正平衡效率之差不大于4%两次试验反平衡效率之差不大于4% 两次试验反平衡效率之差不大于6% 两次试验反平衡效率之差不大于6%燃油气锅炉各种平衡效率值之差不大于2% // //标准比老标准要求更高,同时特别提出了燃油、气锅炉的效率值之差不大于2%的要求.7.8电加热锅炉试验要求:电加热炉试验时间为1h,可只进行正平衡试验,两次正平衡效率差值应在1%之内.试验使用的电度表应选用数字式电度表为好,可减少读数误差,因为电度表上每一个读数经过互感器后应做相应的放大倍数.例:现有一台电热锅炉测试,现试验使用互感器为400:5,电度表读数为每小时5.6度,则实际用电量为N=5.6×400/5=448度,比原读数扩大80倍.7.9热油载体锅炉试验要求;其试验方法基本同热水锅炉一样,由于导热油比热容不是一个常数,它随着温度的变化而变化,在图表上显示其基本为一根斜线.为此在计算其进、出油比热容时,以其实测温度下的进、出口油的比热容与在0℃时的比热容的平均值为准.例:某导热油载体锅炉的进油温度为220℃,出油温度为250℃,求其进、出油焓值.根据热油载体锅炉所使用的导热油物理特性查得其:0℃时的比热为Co=1.7019kJ/kg.℃;220℃时比热为C220=3.1052 kJ/kg.℃;250℃时比热为C250=3.2993 kJ/kg.℃.则进油平均比热C-220=(C220+C0)/2=2.4036 kJ/kg.℃;进油焓hj= C-220×t进=2.4036×220=528.78 kJ/kg.出油平均比热C-250=(C250+C0)/2=2.5006 kJ/kg.℃;出油焓hc= C-250×t出=2.5006×250=625.15 kJ/kg.7.10基准温度在没有特殊要求的情况下,一般选用环境温度.因进风温度、燃料温度等对测试结果影响极其微小,故可以忽略不计环境温度对其影响.在燃用重油即对燃油进行加热的锅炉时,需计算加热燃料的热量.计算时,也应计算燃油与0℃时平均比热.8．测量项目8.1各种热工性能试验测量项目的确定每次热工测试测量项目都应在试验大纲中明确下来.锅炉验收及仲裁试验的测量项目可协商来增减测量项目,运行试验可按需要而定.8.2热工试验效率计算测量项目在8.2条中列出各种燃料、燃烧方式及供热方式下的全部热工试验效率计算及出力计算所需测量的目.在实际试验时,可按不同的炉型确定其测量项目.例1:一台WNS2-1.25-Y型锅炉热工测试需测量项目:a．燃料的元素分析、工业分析、发热量;b．燃料的密度、温度;c．燃料消耗量;d．给水流量;e．给水温度、给水压力;f．蒸汽压力;g．蒸汽湿度;h．排烟温度;i．排烟处烟气成份(含RO2、O2、CO);j．锅水取样量(包括排污量);k．入炉冷空气温度;l．当地大气压力、环境温度;m．试验开始到结束的时间.例2:一台SHF20-1.25/95/70-H型锅炉热工测试所需测量项目a．燃料的元素分析、工业分析、发热量;b．循环水流量;c．回水温度、回水压力;d．出水温度、出水压力;e．排烟温度;f．排烟处烟气成份(含RO2、O2、CO);g．燃烧室排出溢流灰和冷灰温度;h．渣流灰、冷灰和烟道灰重量;i．渣流灰、冷灰、烟道灰和飞灰可燃物含量;j．入炉冷空气温度;k．当地大气压力、环境温度;l．试验开始到结束的时间.8.3 热工性能试验工况分析测量项目此项根据实验的不同需要进行选择测量.9．测试方法9.1 燃料取样的方法1) 固体燃料取样量不得少于总燃料量的1%,但总取样量不少于10kg,取样方法按附录A进行.在取样时需注意一防止煤中水分蒸发,二防止异物混入样品中.2) 液体燃料从油箱或燃烧器前管道抽取不少于1L样品,倒入容器内加盖密封,在重油作为燃料取样时,应在管道上取样.3) 气体燃料可由当地煤气公司或石油天然气公司提供化验报告或在燃烧器前管道上取样,在取样时注意把燃气取样器中残剩的气体赶干净.4) 对于混合燃料可按各种燃料的成分分析资料,按混合比例求得对应值,可作为同一燃料处理.9.2 燃料计量的方法1) 固体燃料用精度不低于0.5级的磅秤承重.2) 液体燃料计量方法有三种:a称重;b油箱计量消耗体积;c精度不低于0.5级的油流量计.3) 气体燃料用精度不低于1.5级流量计并需将实际状态的气体流量换算到标准状态下的气体流量. 9.3 当锅炉额定蒸发量(额定热功率)大于或等于20t/h(14MW)仅用反平衡法测定效率时,试验燃料消耗量的确定其步骤为:1) 首先比较锅炉实测热工性能参数和设计参数,如排烟温度、烟气含氧量等实测参数均比设计参数为好则可设定一个高于设计效率的锅炉正平衡效率;反之则相反.2) 在确定了锅炉正平衡效率后,根据效率计算公式反算出燃料消耗量.3) 根据燃料消耗量进行锅炉反平衡计算.4) 当计算所得的反平衡效率之值与估取值相差大于±2%时,则根据负偏差或正偏差重新设定一个锅炉正平衡效率值进行计算,直至估算值和计算值相差±2%之内.9.4 蒸汽锅炉蒸发量的测量仪表和方法.1) 饱和蒸汽因为含有部分水,实际其是一个二相(液、气)流体,所以用流量计测量其流量误差会相当大,现一般通过测量锅炉给水流量来确定.给水流量测量可用经标定过的水箱或用达到一定精度的流量计.2) 过热蒸汽一般也通过测量锅炉给水流量来确定,同时也可采用直接测量蒸汽流量来确定,但过热蒸汽具有压缩性,此法有一定误差.测量仪表可用达到一定精度的流量计.9.5 热水锅炉循环流量同测量给水流量一样,选用合适的达到一定精度的流量计即可,选用测量热油载体锅炉循环流量的仪表时应注意仪表能耐高温介质.9.6 锅炉水及蒸汽压力测量采用弹簧式压力表,精度不低于1.5级.9.7 锅炉蒸汽、水、空气和烟气介质温度的测量可用水银温度计、热电阻温度计、热电偶温度计.水银温度计使用在100℃以下,精度要求不高的地方.例:进风温度.热电阻温度计使用在500℃以下的地方.例:排烟温度.热电偶温度计使用在500℃以上的地方.例:炉膛出口烟温.热水锅炉进、出水温;热油载体锅炉进、出油温应使用精度高的铂热电阻温度计和分辨率0.1℃的显示仪表,同时还应注意二支铂电阻的误差一致性.测温点应布置在管道式烟道截面上介质温度比较均匀的位置,温度计插入深度应在1/3至2/3之间,对于大吨位的锅炉或截面积比较大的烟道测温应用根据网格法布置每个测温点,其取算术平均值.排烟温度的测点应接近最后一节受热面距离不大于1m处.9.8 烟气成分分析,可用奥氏仪或用烟气分析仪,其取样点应同排烟温度测点相接近处.9.9 为计算锅炉固体未完全燃烧热损失q4及灰渣物理热损失q6应进行灰平衡测量,灰平衡测量是根据物质不灭定理来计算:指炉渣、漏煤、烟道灰、飞灰等总的含灰量等于燃料中的总含灰量,通常以炉渣、漏煤、烟道灰、飞灰等的总含灰量的重量的百分比来核算,其中飞灰所含的百分比是反推算出来的.各灰渣的百分比计算公式如下:式中:α——各种灰渣的百分比,单位为%;G——为各种灰渣重量,单位为kg/h;C——为各种灰渣含可燃物含量,单位为%;B——为燃料消耗量,单位为kg/h;Aar——为燃料中收到基含灰量,单位为%.例:一台锅炉每小时耗煤量为3000kg/h,煤中含灰量Aar为25%,干炉渣重量为700kg/h,漏煤重量为50kg/h,烟道灰重量35 kg/h,炉渣可燃物含量为10%,漏煤可燃物含量为30%,烟道灰可燃物含量为35%,飞灰可燃物含量为40%.则:α炉渣= ;α炉渣= ;α烟道灰= ;α飞灰=1-(α炉渣+α炉渣+α烟道灰)=1-(84%+4.67%+3.47%)=7.86%.9.10 为了进行灰平衡计算,应对炉渣、漏煤、烟道灰等进行计量和取样化验,因对飞灰应进行反推算,故只进行取样化验.9.11 各种灰渣的取样方法.在出灰口定期或定车取样;如试验结束一次性出灰(漏煤等)的可按每车取样,取样方法按附录A进行.每此试验采集的原始灰渣重量应不少于总灰中的1-2%,且灰、渣取样量应不少于20kg,总灰量少于20kg 时应予全部取样,缩分后灰渣重量不少于1kg,湿炉渣应铺在清洁地面待其稍干燥后再取样和计量;漏煤、飞灰等取样量应不少于0.5kg.9.12 饱和蒸汽湿度和过热蒸汽含烟量测量方法按附录C进行,取样时注意等速取样.9.13 风机风压、风室风压;烟、风道各段烟气、风的压力一般根据需要测量,用U型管即可.9.14 散热损失按附录D确定.9.15 每个测量数据应10至15分钟记录一次,热水锅炉进、出水温;热油载体锅炉进、出油温应5分钟记录一次,循环水量、循环热油量用累积方法确定.9.16 热工性能测试常用的一些参数表.见附录E和附录F10 锅炉效率的计算10.1 正平衡效率计算10.1.1输入热量计算公式:Qr=Qnet,v,ar+Qwl+Qrx+Qzy式中: Qr__——输入热量;Qnet,v,ar ——燃料收到基低位发热量;Qwl ——加热燃料或外热量;Qrx——燃料物理热;Qzy——自用蒸汽带入热量.在计算时,一般以燃料收到基低位发热量作为输入热量. 如有外来热量、自用蒸汽或燃料经过加热(例: 重油)等,此时应加上另外几个热量.10.1.2饱和蒸汽锅炉正平衡效率计算公式:式中:η1——锅炉正平衡效率;Dgs——给水流量;hbq——饱和蒸汽焓;hgs——给水焓;γ——汽化潜热;ω——蒸汽湿度;Gs——锅水取样量(排污量);B——燃料消耗量;Qr_——输入热量.10.1.3过热蒸汽锅炉正平衡效率计算公式:a. 测量给水流量时:式中:η1——锅炉正平衡效率;Dgs——给水流量;hgq——过热蒸汽焓;hg——给水焓;γ——汽化潜热;Gs——锅水取样量(排污量);B——燃料消耗量;Qr——输入热量.b. 测量过热蒸汽流量时:式中:η1——锅炉正平衡效率;Dsc——输出蒸汽量;Gq——蒸汽取样量;hgq——过热蒸汽焓;hgs——给水焓;Dzy——自用蒸汽量;hzy——自用蒸汽焓;hbq——饱和蒸汽焓;γ——汽化潜热;ω——蒸汽湿度;hbq——饱和蒸汽焓;Gs——锅水取样量(排污量);B——燃料消耗量;Qr——输入热量.10.1.4 热水锅炉和热油载体锅炉正平衡效率计算公式式中:η1——锅炉正平衡效率;G——循环水(油)量;hcs——出水(油)焓;hjs——进水(油)焓;B——燃料消耗量;Qr——输入热量.10.1.5电加热锅炉正平衡效率计算公式10.1.5.1电加热锅炉输-出饱和蒸汽时公式为:式中:η1——锅炉正平衡效率;Dgs——给水流量;hbq——饱和蒸汽焓;hgs——给水焓;γ——汽化潜热;ω——蒸汽湿度;Gs——锅水取样量(排污量);N——耗电量.10.1.5.2电加热锅炉输-出热水(油)时公式为:式中:η1——锅炉正平衡效率;G——循环水(油)量;hcs——出水(油)焓;hjs——进水(油)焓;B——燃料消耗量;Qr_——输入热量.10.2反平衡效率的计算公式为:η2=100-(q2+q3+q4+q5+q6)式中:η2——锅炉反平衡效率;q2——排烟热损失;q3——气体未完全燃烧热损失;q4——固体未完全燃烧热损失;q5——散热损失;q6——灰渣物理热损失.其中q2、q3、q4、q5、q6的计算见表2 试验数据综合表. 11．其它量的计算其它量的计算公式见表2 试验数据综合表.12．试验报告12.1试验报告封面12.1.1报告封面应包括下例内容:a．试验报告编号;b．试验锅炉型号;c．委托单位(或制造厂);d．试验地点;e．报告编制签名;f．审核签名;g．批准签名;h．试验单位;i．试验单位通信地址及电话.12.1.2报告封面副页(第二页)应包括下例内容:a. 试验锅炉型号;b. 锅炉制造厂厂名;c. 锅炉出厂编号;d. 试验负责人;e. 试验参加人员;f.协作单位;g.燃料化验单位.12.2报告正文应包括下例内容:a. 试验任务和目的要求;其包括:试验任务的来源,试验的主要项目; 试验目的要求,执行标准等内容.b. 测点布置图及测量仪表的说明:测点布置图上应标明各个测点的名称和位置.测量仪表的说明包括:测量项目;仪表名称和型号;仪表精度;仪表制造厂;仪表编号.c．试验工况说明和结果分析:试验工况说明是指在试验期间需要说明情况.如:运行工况;燃烧情况;试验中所遇到的情况等.结果分析是对试验实测参数及计算结果进行分析和评价.d．锅炉设计数据综合表(见表3):根据被试验锅炉型号及设计參数编写锅炉设计数据综合表.e．试验数据综合表(见表4):根据试验数据编写试验数据综合表.f．试验结果汇总表(见表5):根据计算结果编写试验结果汇总表.12.3编写试验报告时,应根据被试验锅炉的参数及燃烧方法、运行工况、试验要求等情况来编制12.4热工试验原始数据、化验报告、试验报告应由测试单位存档备案.原始数据应有记录人签名、校对人签名;化验报告应有化验人签名、审核人签名、化验单位公章;试验报告应有编制人签名、审核人签名、批准人签名、试验单位公章.附录A(规范性附录):煤和煤粉的取样和制备A.1 煤的取样和制备A.1.1煤的取样a.1 在拉煤小车上取样:应在每车上都取样.a.2 在地面上取样:在煤堆四周高于地面10cm以上,取样不得少于5点.a.3 在皮带输送机上取样:应使用铁锹(或铁板等)横截煤流,时间间隔应均匀.b. 上述取样方法每点或每次重量不得少于0.5kg.。

锅炉试压方案一、背景介绍锅炉试压是指在锅炉安装完毕后，为了检验锅炉的密封性和耐压性能，采取一定的试压方法和试压参数对锅炉进行试验。

试压方案的制定对于确保锅炉的安全运行至关重要。

二、试压目的1. 检验锅炉的密封性能：通过试压，检测锅炉是否存在漏气、漏水等问题，确保锅炉的密封性能达到要求。

2. 检验锅炉的耐压性能：通过试压，检测锅炉在设计压力下是否能够正常工作，确保锅炉的耐压性能达到要求。

三、试压方法根据锅炉的类型和设计要求，可采用以下试压方法之一：1. 水压试验：将锅炉内充满水，加压至设计压力，并保持一定时间，观察是否有漏水现象。

2. 气压试验：将锅炉内充满气体（通常为氮气），加压至设计压力，并保持一定时间，观察是否有漏气现象。

3. 水气压试验：先进行水压试验，然后排空水，再进行气压试验，以确保锅炉在不同工况下的密封性能。

四、试压参数试压参数应根据锅炉的设计要求和相关标准进行确定，包括试压压力、试压时间等。

以下为一个示例：1. 试压压力：根据锅炉的设计压力确定试压压力，通常为设计压力的1.25倍。

2. 试压时间：根据锅炉的规格和容量确定试压时间，通常为1-2小时。

3. 试压过程中，应定期检查试压压力是否稳定，如发现异常应及时停止试压并进行检修。

五、试压记录试压过程中应详细记录试压参数、试压时间、试压压力变化情况等，并进行签字确认。

试压记录应妥善保存，以备后续参考。

六、安全注意事项1. 在试压过程中，应确保工作人员的人身安全，严禁站在锅炉附近或试压设备下方。

2. 试压过程中，应定期检查试压设备的工作状态和安全阀的正常运行。

3. 如发现试压过程中出现异常情况，应立即停止试压，并进行检修。

七、结论根据试压结果，如果锅炉的密封性能和耐压性能符合要求，则可以进行下一步的操作。

如果发现问题，应及时进行修复和调整，直至锅炉的密封性能和耐压性能达到要求为止。

以上是针对锅炉试压方案的详细介绍，希望对您有所帮助。

如有任何疑问，请随时与我们联系。

HEPRI Commissioning ProcedureProject:Turkey ICDAS1135MW Unit1Section:BoilerTitle:CFBB Performance Test SchemeDocument No..:Rev:0All rights reserved in this document and the information contained therein.Reproduction,use or disclosure to third party without prior written permission is strictly forbidden©Heilongjiang Electric Power Research Institute,China.HEPRI Signature PageRev.Issued Date:Prepared By:Verified By:Reviewed By:Approved By:Accepted By:Name: Signature:Name:Signature:Name:Signature:Name:Signature:Name:Signature:Revision History: Rev.0Initial issuedTable of Content1．前言 (5)2．试验目的 (6)3．试验依据 (7)4．试验项目及其条件 (7)5．试验测点 (9)6．试验仪器 (9)7．测量内容及方法 (10)8．试验条件 (12)9．试验程序 (13)10．数据处理 (15)11．组织机构 (15)附录A原则性测点布置图 (16)附录B人工记录表Appendix B Manual Record Table (17)附录C试验确认单Appendix C Test Validation Certification (18)C.1Test condition validation certification (18)C.2Test process validation certification (18)C.3Test result validation certification (19)1．前言ＤＧ４４０／１３．８－ＩＩ７型循环流化床锅炉是中华人民共和国东方锅炉（集团）股份有限公司为土耳其ＩＣＤＡＳＢＩＧＡ电厂设计制造的东方型１３５ＭＷ等级的循环流化床锅炉。

锅炉试运行方案一、试运行目的及意义锅炉试运行是指在锅炉安装和调试完成后，进行一系列的试验和检测，验证锅炉是否能够正常运行，并达到设计要求。

试运行的目的是确保锅炉具备安全可靠的运行条件，保证锅炉性能稳定，为后续的正式运行打下基础。

二、试运行前准备工作1. 安全措施：提前制定安全措施和应急预案，明确责任与要求，确保试运行过程中操作人员的安全。

2. 准备调试设备：准备好试运行所需的设备、仪表和工具，并做好检修和校准工作。

3. 检查设备：对试运行所用的锅炉设备进行检查，确保各部件完好，并进行必要的维护和清洁工作，消除潜在故障。

三、试运行步骤1. 热态检查：首先进行热态检查，确保各管道和设备的温度达到试运行要求，并进行相应的调整和修正。

2. 启动试验：按照操作规程逐步启动锅炉，并进行试运行。

由低负荷到满负荷逐步升温，记录和分析锅炉在不同负荷下的燃烧、水位、压力等参数。

3. 系统调试：对系统进行调试，确保水平补给、排污、排烟等系统正常运行，并进行相应的调整和优化。

4. 性能试验：进行锅炉热效率、节能效果等性能试验，记录锅炉在不同参数下的性能，包括燃料消耗、效率等，评估锅炉的性能是否符合设计要求。

5. 安全试验：进行锅炉的安全试验，主要包括低水位、高水位、超压、超温等试验，验证锅炉在异常情况下的安全性能。

6. 停机试验：进行停机试验，验证锅炉的停机过程是否平稳、安全。

四、试运行结果记录与分析1. 试运行过程中，要认真记录和分析各项参数，并进行数据的整理和总结。

2. 根据试运行过程中的记录和数据分析，评估锅炉的运行性能，如燃烧效率、运行稳定性等。

3. 根据试运行结果，及时进行调整和修正，保证锅炉在正式运行前达到最佳状态。

五、试运行总结与反馈1. 在试运行结束后，进行总结与反馈，评估试运行过程中的问题和不足之处，并提出相应的改进意见和措施。

2. 将试运行结果和总结反馈报告提交给相关部门和相关人员，供后续运行和维护参考。

A级锅炉内部检验方案
一、检验目的
二、检验对象
A级锅炉的内部结构和设备，包括水箱、炉膛、传热面、管道、炉排、爆炸门等组成部分。

三、检验内容
1.检查炉膛内部结构，包括炉壁、炉水壶、炉排、炉床等是否完整，
是否存在漏气漏水现象；
2.检查传热面和管道是否受损或堵塞，是否存在腐蚀或挤压等现象；
3.检查爆炸门和安全阀是否可靠，是否存在松动或损坏的情况；
4.检查水箱和给水系统是否正常运行，水位是否稳定，水质是否清洁；
5.检查锅炉的控制系统和安全保护装置是否正常工作，是否能够保证
锅炉的安全和稳定运行；
6.检查锅炉的各项指标是否符合规定要求，包括燃烧效率、排放标准等。

四、检验方法
1.目视检查：对锅炉内部结构和设备进行目视检查，观察是否有明显
的损坏或异常现象；
2.使用检测仪器：如超声波测厚仪、热像仪等对传热面和管道进行检测，以确保其完整性和安全性；
3.进行试验：对爆炸门和阀门进行试压、试爆等实验，以确保其可靠性和安全性；
4.测量各项指标：使用测试仪器对锅炉的各项指标进行测量，如燃烧效率、排放标准等。

五、检验要求
1.检查人员应具备相关专业知识和经验，对A级锅炉内部结构和设备有较高的认识和理解；
2.检验应按照规定流程和要求进行，确保检验的全面和准确性；
3.检验结果应详细记录并形成检验报告，包括问题和建议，供相关部门参考和处理；
4.在检验过程中，应遵守相关的安全规定和操作规程，确保检验过程的安全性。

六、检验周期
七、结论。

工业锅炉热工性能试验方法1.1 试验数据记录1.1.1热水锅炉或有机热载体锅炉进、出口工质（热水、有机热载体）温度，应每不大于5 min读数并记录一次；1.1.2工质流量的测量采用累计（积）方法确定时，每不大于30 min读数并记录一次；1.1.3需要称重的测量项目，时间间隔按实际操作而定；1.1.4蒸汽品质测量应每不大于30 min测量并记录一次；1.1.5其他测量项目，一般应每不大于15 min读数并记录一次。

1.2 燃料消耗量等的测量1.2.1 固体燃料1.2.1.1固体燃料消耗量应使用衡器进行测量，一般在加入料斗、料仓或皮带输送机之前进行测量。

人工加料时，燃料应与盛放燃料的容器一起称重并逐一记录。

盛放燃料的容器应精确称重，并每隔一段时间（如1h）复校一次。

1.2.1.2在燃料称重计量开始和结束时，应对锅炉料斗或料仓进行平仓，使料斗或料仓里的燃料剩余量在计量开始与计量结束时保持一致。

1.2.2 液体燃料1.2.2.1 液体燃料消耗量可使用衡器、液体流量计进行测量，也可采用容器测量。

1.2.2.2 液体燃料消耗量采用衡器测量时，燃料应与盛放燃料的容器一起测量并逐一记录，盛放燃料的容器应精确测量，并每隔一段时间（如1h）复校一次；采用容器测量时，容器上应带有液位计，且容器应经过校核，校核结果不得低于流量计的精度要求。

1.2.3 气体燃料1.2.3.1气体燃料消耗量一般采用气体流量计进行测量，液化石油气/天然气也可使用衡器进行测量。

1.2.3.2在测量气体流量时，应在流量计附近同时测量气体的压力和温度。

1.2.4添加剂固体、液体、气体添加剂消耗量的测量分别按1.2.1、1.2.2、1.2.3中的相关要求进行；当仅进行反平衡测量时，入炉添加剂的消耗量可通过校核添加剂给料机等方法进行测量。

1.3燃料等的采样1.3.1固体燃料1.3.1.1入炉煤、煤粉的采样和制备方法按附录A；生物质固体燃料的采样按附录A或NY/T 1879，样品制备按GB/T 28730或NY/T 1880；生活垃圾作为锅炉燃料时，其采样按CJ/T 313。

工业锅炉热工性能试验细则1.0概述本细则规定了测试工业锅炉出力、效率等热工性能的方法。

同时也满足了本单位的质量方针和质量手册的需要。

1.1锅炉效率可以通过两种方法得出。

一是正平衡法，亦称直接测量法或输入输出法，即直接测量锅炉输入热量和输出热量；二是反平衡法，亦称间接测量法或热损失法，即测定锅炉各项热损失。

2.0范围本细则适用于GB1921-1980《工业蒸汽锅炉参数系列》和GB3166-1982《热水锅炉参数系列》规定的范围内的各种锅炉。

3.0试验依据3.1TSG G0003-2010《工业锅炉能效测试与评价规则》3.2GB/T10180-2003《工业锅炉热工性能试验规程》3.3ASME PTC 4-2007《锅炉性能试验规程》3.4GB1921-1980《工业蒸汽锅炉参数系列》3.5GB3166-1982《热水锅炉参数系列》4.0试验条件和技术要求4.1锅炉热效率的测定4.1.1 测定锅炉效率应同时采用正平衡法和反平衡法。

锅炉效率取正、反平衡法的平均值。

当锅炉出力（额定蒸发量或热功率）大于或等于20t/h或14MW，用正平衡法测定有困难时，允许仅用反平衡法测定锅炉效率；手烧锅炉允许只用正平衡法测定锅炉效率。

4.1.2 本细则规定的锅炉效率，为不扣除自用蒸汽和辅机设备耗用动力折算热量的毛效率值。

但自用蒸汽量和辅机设备用动力应予记录，必要时可进行净效率计算。

锅炉出力的测定4.2.1 蒸汽锅炉的出力由折算蒸发量来确定，要扣除自用蒸气热量。

4.2.2 热水锅炉的出力由实测决定。

仪器设备的检验4.3.1 试验所使用的仪表均应在检定和标定的有效期内，并应具备法定计量部门出具的检定合格证或检定印记；试验前后应对所用仪表加以检查。

试验测量项目、使用仪器及测点说明4.4.1 燃料元素分析、工业分析、发热量，液体燃料的密度、含水量，气体燃料组成成分，混合燃料组成。

4.4.2 燃料消耗量。

对于固定燃料，借用现场衡量器称重（测量误差±%）；液体燃料可用称重法或在经标定过的油箱上测量其消耗量气体燃料或借用现场流量计；气体燃料可用现场气体流量计。

锅炉是工业生产中常用的一种设备，其主要功能是将水加热转化为蒸汽，用于供应热能或驱动机械设备。

为了确保锅炉的安全运行和性能稳定，锅炉水压试验是必不可少的一项工作。

本文将为大家介绍锅炉水压试验的方案。

一、试验目的锅炉水压试验的主要目的是验证锅炉的承压性能和密封性能是否符合设计要求，保证锅炉在正常工作压力和温度下能够安全运行。

通过试验可以发现和排除锅炉中潜在的问题，确保生产过程中不会出现安全隐患。

二、试验时间和地点1. 试验时间：试验时间应根据锅炉的使用频率和维修情况来确定，一般建议在每年的停产检修期间进行。

2. 试验地点：试验地点应选择在具备相应试验条件的锅炉试验区域进行，确保试验过程中的安全和便捷性。

三、试验步骤1. 准备工作a. 确保试验区域的通风良好，并确保试验区域内的工作人员掌握相应的安全操作规程。

b. 清理锅炉空腔和管道，清除污垢和杂物，确保试验过程中的顺利进行。

c. 检查锅炉的全部阀门、仪表、安全装置等设备是否正常，如有问题应及时修复或更换。

2. 注水试验a. 充分检查试验区域内的供水系统，确保供水源的可靠性和水质符合要求。

b. 开启供水阀门，逐步注入水至锅炉中，同时观察是否有泄漏现象发生。

c. 注水过程中应注意及时排放空气以确保锅炉内的空气排净。

d. 注水至设计水位后，关闭供水阀门，等待一段时间，观察锅炉的压力和水位的变化情况。

如果试验过程中发现异常，应及时中止试验，并排除问题后进行修复。

3. 保压试验a. 在注水试验的基础上，逐步增加压力，同时观察试验过程中的各项指标是否正常。

特别要注意锅炉压力表的准确性和灵敏度。

b. 保持一定压力下的时间，通常建议为30分钟，期间应密切关注锅炉本体和管道的压力变化情况。

c. 试验结束后，逐渐减少压力直至归零，确保试验过程的安全和可控性。

d. 观察试验结束后的锅炉是否有泄漏现象，并检查锅炉的各项指标是否正常。

四、试验记录和分析1. 试验记录在试验过程中，应做好详细的记录，包括锅炉的型号、试验时间、试验地点、试验人员、试验过程中的各项指标变化情况等。

锅炉燃烧性能试验报告————————————————————————————————作者：————————————————————————————————日期：技术报告报告编号：D L_201010_6050_1686丰城二期电厂＃6炉制粉系统及燃烧优化试验报告试验人员：吴英、李海山、刘发圣、幸双喜、龚强编写人：审核：批准：工作完成日期：2010年09月30日报告提交日期：2010年10月25日本院地址：南昌市民强路88号邮政编码：330096服务电话：+86-0791- 电子邮件：传真号码：+86-0791- 监督电话：+86-目录1试验目的 (1)2设备概况 (1)3 试验内容及方法 (3)3.1制粉系统热态调整试验 (3)3.1.1分离器挡板特性试验 (3)3.1.2磨煤机变加载油压试验 (3)3.1.3磨煤机出力特性试验 (3)3.1.4磨煤机变风量试验 (4)3.2锅炉燃烧调整试验 (4)3.2.1排烟温度标定试验 (4)3.2.2空气预热器氧量场标定试验 (4)3.2.3变煤种试验 (4)3.2.4总风量调整试验 (5)3.2.5二次风配风方式调整试验 (5)3.2.6燃料风调整试验 (5)3.2.7燃尽风（SOFA）调整试验 (5)3.2.8空气预热器漏风试验 (5)3.3 试验的测试项目、方法、测试仪器和测点布置如下表： (5)4 试验结果及分析 (6)4.1制粉系统热态调整试验 (6)4.1.1分离器挡板特性试验 (6)4.1.2磨煤机变加载油压试验 (11)4.1.3磨煤机出力特性试验 (13)4.1.4磨煤机变风量试验 (16)4.2制粉系统试验结论与建议 (18)4.3锅炉燃烧调整试验 (19)4.3.1排烟温度标定 (19)4.3.2空预器进、出口氧量标定 (20)4.3.3变煤种试验 (22)4.3.4变氧量试验 (27)4.3.5二次风配风方式调整试验 (32)4.3.6燃料风调整试验 (33)4.3.7燃尽风（SOFA）调整试验 (36)4.3.8空气预热器漏风试验 (37)4.3.9炉膛出口烟温及减温水两侧偏差的原因分析 (38)4.3.10优化推荐参数与优化效果 (38)4.4燃烧调整试验结论与建议 (40)5 结论及建议 (42)5.1制粉系统试验结论与建议 (42)5.2燃烧调整试验结论与建议 (43)附录A：丰城二期电厂＃6炉燃烧优化试验数据汇总表 (45)附录B：丰城二期电厂＃6炉燃烧优化试验入炉煤分析结果 (82)附录C：丰城二期电厂＃6炉燃烧优化试验入炉煤热重分析结果 (84)是否存院档案室：是□否□1试验目的为了全面了解和掌握江西丰城二期电厂2×700MW机组＃6锅炉在燃用不同煤种、不同负荷下变工况运行时的各项主要参数、锅炉运行状况及锅炉热效率情况，受江西丰城二期电厂委托，江西省电力科学研究院发电所于2010年9月对江西丰城二期电厂#6炉进行了锅炉制粉系统试验、燃烧优化调整试验及空预器性能试验，为机组今后优化运行提供参考依据。

锅炉性能验收试验新锅炉调试经过72＋24 或168 小时（300MW 以上机组）试运移交生产后，按照有关规定要求，必须进行机组性能验收试验，以考核锅炉各项技术经济指针是否达到合同、制造厂家所提供的各项性能保证指针和有关规定要求。

主要试验项目有：（1）锅炉额定出力特性试验；（2）锅炉最大出力试验；（3）机组设备及管道保温效果的测试；（4）锅炉汽水品质测定；（5）空气预热器漏风测定；（6）锅炉负荷特性试验；（7）锅炉启、停特性试验；（8）变动工况试验；（9）汽水及风烟系统阻力测定；（10）过热器、再热器热偏差试验；（11）烟气SO2、Nox 排放值测定。

1. 锅炉额定出力特性试验锅炉额定出力特性试验在汽轮机正常运行、汽轮机高背压运行和汽轮机停高加运行三种工况下进行。

（1）汽轮机正常运行时锅炉额定出力试验，机组达到额定负荷，对锅炉进行全面测量，同时记录锅炉运行参数和主要辅机运行资料。

根据要求进行两个工况的平行试验。

锅炉运行性能参数包括：机组负荷、主汽流量、主汽压力、主汽温度、再热器入口汽压、再热器入口汽温、再热器出口汽压、再热器出口汽温、给水压力、给水温度。

主要受热面各点壁温包括：屏式过热器、低温过热器、高温过热器、低温再热器。

汽水品质包括：锅水的PH 值、二氧化硅，饱和蒸汽的二氧化硅和钠离子，过热蒸汽的二氧化硅和钠离子，再热蒸汽的二氧化硅和钠离子含量。

锅炉热效率试验包括：燃煤特性及可燃物分析：水分、灰分、挥发份、低位发热量、燃煤颗粒、飞灰可燃物、炉渣可燃物等项目。

另外还要进行空气预热器性能考核，在空气预热器的进出口同时测量空侧温度、静压含氧量，计算得到空气预热器的阻力、漏风系数和漏风率。

（2）机组高背压运行时锅炉额定出力试验。

所测量项目及试验项目同上。

（3）机组高背压运行时锅炉额定出力试验。

同上。

2. 锅炉连续最大出力试验逐渐增加燃煤量提高锅炉出力，调整并保持主汽和再热器压力、温度达到额定值。

当汽轮机调节阀全开后发现调节级超压，锅炉仍未达到最大连续出力，以汽轮机最大进汽量为锅炉最大连续出力的试验工况。

工业锅炉热工性能试验规程1 范围1.1 本标准规定了蒸汽锅炉、热水锅炉、液相有机热载体锅炉的热工性能试验（包括定型试验、运行试验、验收试验等）方法和要求。

1.2本标准适用范围如下：a）适用于额定压力小于3.8MPa的锅炉；b）适用于燃烧固体燃料、液体燃料、气体燃料的锅炉和以电能作为输入能量的锅炉。

1.3 油田注汽锅炉、余热利用装置或设备（烟道式余热锅炉除外）、蒸汽压力不小于3.8MPa且蒸汽温度小于440℃的锅炉的热工性能试验可参照使用。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 211 煤中全水分的测定方法G B/T 212 煤的工业分析方法GB/T 213 煤的发热量测定方法GB/T 214 煤中全硫的测定方法GB/T 260 石油产品水分测定法GB/T 384 石油产品热值测定法GB/T 474 煤样的制备方法(eqv IS0 18283：2006(E))GB/T 476 煤中碳和氢的测定方法G B/T 508 石油产品灰分测定法GB/T 1884 原油和液体石油产品密度实验室测定法（密度计法）GB/T 2900.48 电工名词术语锅炉GB/T 3286 石灰石白云石分析方法GB/T 6284 化工产品中水分含量测定的通用方法重量法GB/T 8174 设备及管道绝热效果的测试与评价GB/T 10184 电站锅炉性能试验规程GB/T 10410 人工煤气和液化石油气常量组分气相色谱分析法GB/T 13610 天然气的组成分析气相色谱法GB/T 19227 煤中氮的测定方法GB/T 23971 有机热载体GB/T 24747 有机热载体安全技术条件GB/T 28730 固体生物质燃料样品制备方法GB/T 28731 固体生物质燃料工业分析方法GB/T 28732 固体生物质燃料全硫测定方法GB/T 28733 固体生物质燃料全水分测定方法GB/T 28734 固体生物质燃料中碳氢测定方法GB/T 30725 固体生物质燃料灰成分测定方法GB/T 30726 固体生物质燃料灰熔融性测定方法GB/T 30727 固体生物质燃料发热量测定方法GB/T 30728 固体生物质燃料中氮的测定方法GB/T 30732 煤的工业分析方法仪器法GB/T 30733 煤中碳氢氮的测定仪器法CJ/T 313 生活垃圾采样和分析方法DL/T 567.8 燃油发热量的测定DL/T 567.9燃油元素分析NB/T 47034 工业锅炉技术条件NY/T 1879 生物质固体成型燃料采样方法NY/T 1880 生物质固体成型燃料样品制备方法NY/T 1881.1 生物质固体成型燃料试验方法第1部分：通则NY/T 1881.2 生物质固体成型燃料试验方法第 2 部分：全水分NY/T 1881.3 生物质固体成型燃料试验方法第 3 部分：一般分析样品水分NY/T 1881.4 生物质固体成型燃料试验方法第 4 部分：挥发分NY/T 1881.5 生物质固体成型燃料试验方法第 5 部分：灰分3 术语和定义GB/T 2900.48确立的以及下列术语和定义适用于本标准。

锅炉性能试验方案一、试验目的：本试验旨在对锅炉的性能进行检测和评估，以确定其工况下的热效率、燃烧效率、瞬态响应等参数，为锅炉的设计、改造和运行提供有效的依据。

二、试验对象：本试验方案适用于各类工业锅炉，包括燃煤锅炉、燃气锅炉、燃油锅炉等。

三、试验设备及工具：1.锅炉及附件设备；2.流量计、压力计、温度计等测量仪器；3.煤、油、气等燃料；4.试验介质（水、蒸汽等）。

四、试验内容：1.燃烧性能试验（1）测量燃料的供给量；（2）测量燃料的燃烧产物（CO2、CO、O2等）的含量；（3）计算燃烧热值、燃烧效率等参数。

2.热效率试验（1）测量锅炉进出口水温、蒸汽温度、压力等参数；（2）测量燃料的供热量；（3）计算锅炉的热效率。

3.瞬态响应试验（1）对锅炉进行负荷转换试验，测量锅炉的启动时间、负荷响应时间等参数。

五、试验步骤：1.准备工作（1）检查锅炉及附件设备的完好性；（2）校准测量仪器；（3）准备试验介质和燃料。

2.燃烧性能试验（1）记录燃料供给量；（2）采集燃料燃烧产物的样品，并测量其含量；（3）计算燃烧热值、燃烧效率等参数。

3.热效率试验（1）测量锅炉进出口水温、蒸汽温度、压力等参数；（2）记录燃料的供热量；（3）计算锅炉的热效率。

4.瞬态响应试验（1）根据试验计划进行负荷转换试验；（2）记录锅炉的启动时间、负荷响应时间等参数。

六、数据处理：1.燃烧性能试验数据处理（1）计算燃料的燃烧热值：燃料的供热量/燃料的质量；（2）计算燃烧效率：燃料的产热量/燃料的供热量；（3）绘制燃烧产物含量与燃料供给量的关系曲线。

2.热效率试验数据处理（1）计算锅炉的热效率：(锅炉的供热量-锅炉的散热量)/燃料的供热量；（2）绘制锅炉热效率随时间的变化曲线。

3.瞬态响应试验数据处理（1）计算锅炉的启动时间：从锅炉启动到稳定运行所需的时间；（2）计算负荷响应时间：锅炉响应负荷变化所需的时间。

七、试验安全：1.进行试验必须严格遵守相关安全操作规程；2.试验现场应做好防火、防爆、通风等安全措施；3.操作人员应穿戴好安全防护装备。

热电厂机组锅炉专业性能试验方案1.综述1.1前言公司热电厂技改4×330MW机组工程4号机组已于2022 年10 月完成168 小时试运并且投产发电。

根据新建机组达标规定，在机组试生产期间将进行锅炉机组性能考核试验。

试验由内蒙古国电电力工程技术研究院和发电厂共同承担完成。

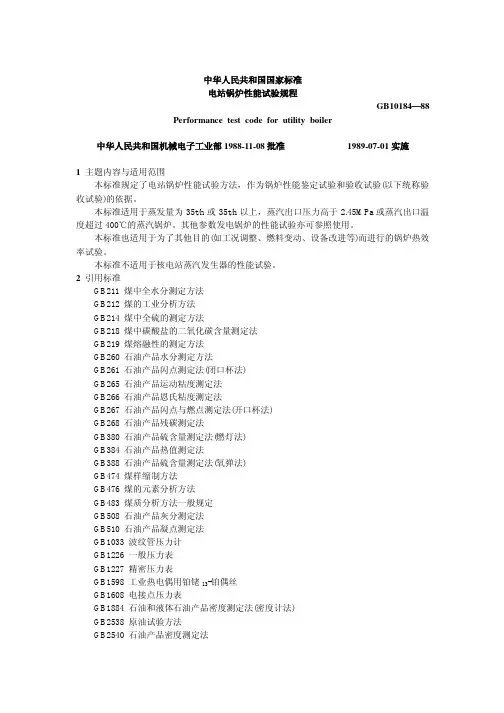

试验标准依照GB10184—88《电站锅炉性能试验规程》及相关引用标准。

1.2试验目的根据电力部有关文件要求，对新建达标机组进行全面性能考核试验，并通过试验检验设备制造厂提供的各项保证值，对设备及投产状况给予全面技术评价，为发电厂的调度及以后机组的稳定运行提供可靠依据。

1.3锅炉性能试验内容锅炉热效率测定。

空气预热器漏风测定。

锅炉最大连续出力。

锅炉额定出力。

汽水系统压降。

最低不投油稳燃负荷。

厂用电率和供电煤耗率测试制粉系统性能试验。

磨煤机单体耗能试验污染物排放测试主设备（汽轮发电机、锅炉辅机、汽轮机辅机）噪声测试。

粉尘测试。

散热测试。

合同规定的其他试验内容。

2.系统概述2.1总体布置本机组锅炉主设备为武汉锅炉厂生产的型式为亚临界自然循环汽包炉，双进双出钢球磨正压冷一次风直吹式制粉系统，四角布置，切向燃烧方式，尾部双烟道布置，烟气挡板调节再热汽温，喷水减温控制过热汽温，容克式三分仓回转式空气空预器，固态出渣，一次再热，平衡通风，全钢构架，露天岛式布置。

2.2 汽水系统锅炉给水经高压给水管，接入直径φ406×55mm省煤器入口集箱，流经77排省煤器蛇形管，进入直径φ273×50mm省煤器中间集箱，再流经124根直径φ60×11mm省煤器悬吊管后，进入直径φ273×50mm省煤器出口集箱，再通过3根直径φ219×26mm引入管把给水引入汽包。

省煤器布置在尾部竖井烟道低温过热器下方，由水平蛇形管束组成，直径为φ51mm，材料为20G，2管绕制。

省煤器采用顺列布置。

为防止形成烟气走廊造成局部磨损，在靠近前、后包墙管烟气流入口处加装阻流板，上部两排及全部弯管处装有内、外防磨瓦板。

锅炉空前试验与测试方案1. 引言2. 试验目的锅炉空前试验的主要目的是验证锅炉在正常工作条件下的可靠性和稳定性。

具体目的包括：1. 对锅炉的各项参数进行测试和测量，以验证其设计和制造的符合标准要求；2. 检查和评估锅炉的热效率和能源利用率；3. 确定锅炉在不同负荷条件下的运行性能和适应能力；4. 检测锅炉的安全保护系统的可靠性和有效性。

3. 试验内容1. 锅炉参数测试与测量：包括锅炉水位、压力、温度等参数的测试和测量；2. 燃烧系统测试与调整：包括燃烧器的点火、调整燃气量、检查燃气浓度等；3. 热效率测试：对锅炉的燃烧效果和热效率进行测试和评估；4. 负荷调整测试：对锅炉在不同负荷条件下的运行性能和适应能力进行测试；5. 安全保护系统测试：对锅炉的安全保护系统进行测试，确保其可靠性和有效性。

4. 试验方法1. 锅炉参数测试与测量：根据锅炉的设计要求，使用相应的测量仪器对锅炉的水位、压力、温度等参数进行测试和测量；2. 燃烧系统测试与调整：根据燃烧系统的设计要求，进行燃烧器的点火、调整燃气量、检查燃气浓度等操作；3. 热效率测试：使用合适的测试仪器对锅炉的热效率进行测试和评估；4. 负荷调整测试：根据实际需求，调整锅炉的负荷，并测试其在不同负荷条件下的运行性能和适应能力；5. 安全保护系统测试：对锅炉的安全保护系统进行全面测试，包括启动保护、过热保护、低水位保护等。

5. 试验设备和仪器1. 温度计：用于测量锅炉的温度参数；2. 压力表：用于测量锅炉的压力参数；3. 水位计：用于测量锅炉的水位参数；4. 燃气检测仪：用于测量锅炉燃烧系统的燃气浓度和氧气含量等参数；5. 热效率测试仪：用于测试锅炉的热效率；6. 流量计：用于测量锅炉的燃油或燃气流量。

6. 试验计划在进行锅炉空前试验前，应制定详细的试验计划，包括试验的时间安排、试验的项目和顺序、试验数据的记录和分析等。

试验计划应经过相关部门和专家的审核，并得到相关人员的认可。

＃2炉性能试验方案编制：校核：审查：批准：1前言为获取SCR烟气脱硝改造、空预器改造和引风机改造设计所需的锅炉运行参数及相应设备性能，xxxxxx电厂特委托XXX研究院有限公司进行＃2炉的锅炉热效率、空预器性能、省煤器出口烟气参数、引风机进/出烟气参数、FGD增压风机进/出口烟气压力、烟囱进口烟气压力等项性能测试。

本方案是各项热力项目测试的指导性文件，制定了试验的方法及为确保测试精度所应采取的测试手段。

2测试依据➢《电站锅炉性能试验规程》（GB 10184－1988）；➢《入炉煤样品的采取方法》（DL/T 567.2－1995）；➢《飞灰和炉渣样品的采集》（DL/T 567.3－1995）；➢《入炉煤、飞灰和炉渣样品的制备》（DL/T 567.4－1995）；➢《飞灰和炉渣可燃物测定方法》（DL/T 567.5－1995）；➢《锅炉机组性能试验规程》（ASME PTC4.1）；➢《电站锅炉风机现场试验规程》（DL469-2004 B类试验）；➢《电除尘器性能测试方法》（GB/T13931-2002）；➢《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）；➢技术协议及有关联络会议纪要。

3测试内容及方法3.1 测试内容（1）100%、80%、70%负荷工况下锅炉热效率试验；（2）100%、80%、70%负荷工况下空预器性能试验；（3）100%、80%、70%负荷工况下电除尘器性能试验；（4）100%负荷工况下省煤器出口烟气参数测试（流量、温度、成份、负压等）；（5）100%负荷工况下引风机进口烟气参数测试（流量、负压、烟温）；（6）100%负荷工况下引风机出口烟气压力测试；（7）100%负荷工况下增压风机进/出口烟气压力测试；（8）100%负荷工况下烟囱进口烟气压力测试；（9）入炉煤工业分析、元素分析、发热量分析及可磨性指数分析；（10）锅炉入炉煤灰成份分析。

3.2 测量项目及方法3.2.1 锅炉反平衡炉效、空预器漏风3.2.1.1 排烟温度测量测量方法：排烟温度的测量按等截面网格法布置热电偶。

锅炉试压方案一、背景介绍锅炉试压是在锅炉安装、维修和改造过程中的重要环节，通过对锅炉进行试压可以验证锅炉的密封性能和耐压能力，确保锅炉的安全运行。

本文将详细介绍锅炉试压方案的制定和执行过程。

二、试压方案制定1. 锅炉试压标准根据国家相关标准和规范，确定试压的压力等级、试压时间和试压介质等参数。

一般情况下，锅炉试压压力为设计压力的1.25倍，试压时间为30分钟，试压介质为水。

2. 试压设备准备确保试压设备的完好性和准确性，包括试压泵、试压表、试压管路等。

试压泵应具备足够的流量和压力，试压表应校准准确。

3. 试压方案编制根据锅炉的具体情况，编制试压方案。

方案应包括试压前的准备工作、试压过程中的注意事项和试压后的处理工作等内容。

确保试压过程的安全可控。

三、试压执行过程1. 试压前准备（1）检查锅炉的密封性能，确保无渗漏现象。

（2）关闭锅炉的进水阀和出水阀，确保试压介质不泄漏。

（3）安装试压泵和试压表，连接试压管路。

2. 试压过程（1）缓慢打开试压泵，逐渐增加试压压力，观察锅炉是否有渗漏现象。

（2）当试压压力达到设定值后，保持一段时间，观察压力是否有明显下降。

（3）试压过程中，应注意观察锅炉本体和管路是否有异常情况，如异常声音、异常振动等。

3. 试压后处理（1）试压结束后，关闭试压泵，缓慢放压。

（2）观察锅炉是否有明显的漏水现象。

（3）检查试压管路的连接是否松动或渗漏。

（4）记录试压过程中的压力变化情况和试压结果。

四、安全注意事项1. 试压过程中，应严格遵守锅炉操作规程和安全操作规范。

2. 试压时应确保人员的安全，避免人员站在锅炉旁边或试压管路附近。

3. 在试压过程中，如发现异常情况，应立即停止试压，并进行必要的处理和检修。

五、数据分析和处理根据试压过程中记录的压力变化情况和试压结果，进行数据分析和处理。

如发现锅炉存在泄漏或密封不良等问题，应及时进行维修和处理。

六、试压报告根据试压过程中的数据和分析结果，编制试压报告。
