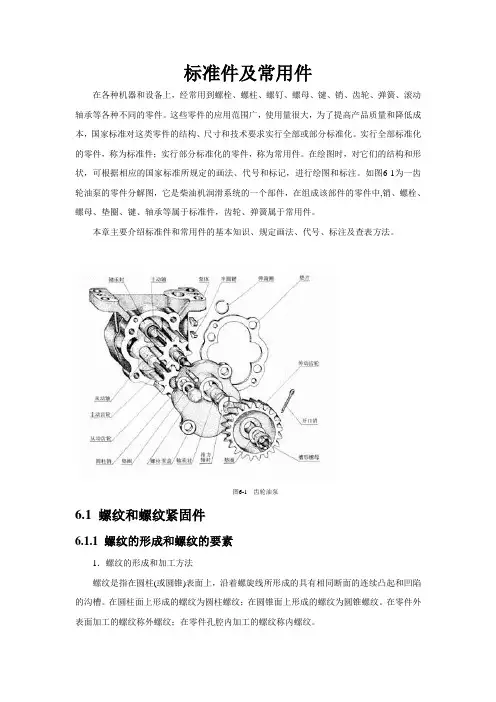

标准件及常用件

在各种机器和设备上，经常用到螺栓、螺柱、螺钉、螺母、键、销、齿轮、弹簧、滚动轴承等各种不同的零件。这些零件的应用范围广，使用量很大，为了提高产品质量和降低成本，国家标准对这类零件的结构、尺寸和技术要求实行全部或部分标准化。实行全部标准化的零件，称为标准件；实行部分标准化的零件，称为常用件。在绘图时，对它们的结构和形状，可根据相应的国家标准所规定的画法、代号和标记，进行绘图和标注。如图6-1为一齿轮油泵的零件分解图，它是柴油机润滑系统的一个部件，在组成该部件的零件中,销、螺栓、螺母、垫圈、键、轴承等属于标准件，齿轮、弹簧属于常用件。

本章主要介绍标准件和常用件的基本知识、规定画法、代号、标注及查表方法。

图6-1 齿轮油泵

6.1 螺纹和螺纹紧固件

6.1.1 螺纹的形成和螺纹的要素

1．螺纹的形成和加工方法

螺纹是指在圆柱(或圆锥)表面上，沿着螺旋线所形成的具有相同断面的连续凸起和凹陷的沟槽。在圆柱面上形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹为圆锥螺纹。在零件外表面加工的螺纹称外螺纹；在零件孔腔内加工的螺纹称内螺纹。 螺纹的加工方法很多，如图6-2a、b是在车床上加工内、外螺纹的情况，它是根据螺旋线原理加工而成。圆柱形工件作等速旋转运动，车刀与工件相接触作等速的轴向移动，刀尖相对工件即形成螺旋线运动。由于刀刃的形状不同，在工件表面被切去部分的断面形状也不同，所以可加工出各种不同的螺纹。图6-2c、d表示用板牙或丝锥加工直径较小的螺纹，俗称套扣或攻丝。

a）b）c）d）

图6-2 螺纹加工方法

a)车外螺纹 b)车内螺纹 c)套外螺纹 d)攻内螺纹

2．螺纹要素

(1)牙型 牙型是指在通过螺纹轴线的断面上，螺纹的轮廓形状。其凸起部分称为螺纹的牙，凸起的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。常见的螺纹牙型有三角形、梯形、锯齿形和矩形等，如图6-3所示。国标对标准牙型规定了标记符号，见表6-1。

机械标准件和常用件

机械标准件和常用件是机械行业中非常重要的一部分，它们在各种机械设备中起着连接、固定、传动等作用。在机械设计和制造过程中，选择合适的标准件和常用件对于提高产品质量、降低成本、缩短生产周期具有重要意义。

首先，机械标准件是指在机械设计和制造中，按照国家标准或行业标准统一规定的、具有普遍适用性和通用性的零部件。常见的机械标准件包括螺栓、螺母、垫圈、销钉、销轴、弹簧、挡圈等。这些标准件在机械设备中起着连接、固定、传动等作用，广泛应用于各个行业的机械设备中。

其次，常用件是指在机械设备中使用频率较高的零部件。常用件包括轴承、齿轮、联轴器、传动带、链条等。这些常用件在机械设备中起着支撑、传动、传感等作用，是机械设备正常运转的重要组成部分。

在机械设计和制造过程中，选择合适的标准件和常用件对于产品的质量和性能有着直接的影响。首先，在设计阶段，合理选择标准件和常用件可以简化设计，提高设计效率，降低设计成本。其次，在制造阶段，合理选择标准件和常用件可以缩短生产周期，提高生产效率，降低生产成本。最后，在使用阶段，合理选择标准件和常用件可以提高产品的可靠性和稳定性，延长产品的使用寿命，降低维护成本。

总的来说，机械标准件和常用件在机械设计和制造中具有非常重要的地位和作用。合理选择标准件和常用件可以提高产品质量、降低成本、缩短生产周期，对于提高机械设备的竞争力具有重要意义。因此，在机械设计和制造过程中，需要充分重视对标准件和常用件的选择和应用，以实现产品质量和性能的最优化。

常用标准件有哪些

常用标准件是指在机械制造中使用频率高、规格标准化的零部件，它们在机械设备的设计和制造中起着至关重要的作用。常用标准件的使用不仅可以提高生产效率，降低成本，而且还可以保证产品的质量和可靠性。下面将介绍一些常用的标准件。

1. 螺栓。

螺栓是一种常见的连接件，用于将两个或多个零件连接在一起。螺栓的种类繁多，规格齐全，按照标准分为GB、DIN、ISO等不同的系列。常用的螺栓材料有碳钢、合金钢、不锈钢等，根据不同的使用环境和要求选择合适的材料和规格的螺栓。

2. 螺母。

螺母是与螺栓配合使用的零件，用于固定螺栓。螺母的种类有六角螺母、方螺母、圆螺母等，规格也有相应的标准。在选择螺母时，需要根据螺栓的规格和材料来选择相应的螺母，以确保连接的可靠性。

3. 垫圈。

垫圈是一种圆形的薄片，用于增加螺栓和螺母之间的接触面积，分散连接件的压力，防止松动和损坏。垫圈的种类有平垫圈、弹簧垫圈等，材料有金属、塑料、橡胶等，根据不同的使用要求选择合适的垫圈。

4. 轴承。

轴承是一种用于支撑机械旋转轴的零件，广泛应用于各种机械设备中。轴承的种类繁多，按照不同的标准和规格分为滚动轴承、滑动轴承、深沟球轴承、圆柱滚子轴承等。在选择轴承时，需要考虑其承载能力、转速、使用环境等因素，以确保机械设备的正常运转。 5. 锥形销。

锥形销是一种用于连接轴和轴套的零件，具有简单、可靠、易拆卸的特点。锥形销的种类有平键、半圆键、楔形键等，根据不同的使用要求选择合适的锥形销，以确保连接的稳固性和可靠性。

6. 弹簧。

弹簧是一种用于储存和释放机械能的零件，广泛应用于各种机械设备中。弹簧的种类有压缩弹簧、拉伸弹簧、扭转弹簧等，材料有钢、合金、塑料等，根据不同的使用要求选择合适的弹簧。

7. 轴承座。

轴承座是一种用于支撑轴承的座体，具有固定、支撑、定位轴承的作用。轴承座的种类有底座式轴承座、法兰式轴承座、滑块式轴承座等，规格齐全，适用于各种不同的安装要求。

常用标准件有哪些

常用标准件，指的是在机械设计和制造中使用频率较高的一类零部件。它们通常具有标准化的尺寸和规格，能够在不同的设备或系统中通用，方便设计和生产。常用标准件的使用不仅可以提高生产效率，还可以降低成本，因此在机械制造行业中具有非常重要的地位。那么，常用标准件都有哪些呢？接下来，我们将对常用的几类标准件进行介绍。

第一类，螺栓和螺母。

螺栓和螺母是机械连接中常用的紧固件。螺栓一般用于连接两个或多个零件，而螺母则用于与螺栓配合，起到固定作用。它们的尺寸和规格通常按照国际标准来制定，如GB、DIN、ISO等，常见的有螺纹直径、螺距、长度等参数。在机械设计中，螺栓和螺母的选择要根据实际的使用条件和承载要求来确定。

第二类，轴承。

轴承是一种用于支撑机械旋转轴的零部件，它可以减少摩擦，保持旋转精度，并承受径向和轴向载荷。常见的轴承有滚动轴承和滑动轴承两种类型，根据其结构和工作原理的不同，又可以分为各种不同的型号和规格。在机械设计中，轴承的选择要考虑到转速、载荷、工作温度等因素，以确保其正常工作和使用寿命。

第三类，齿轮。

齿轮是一种常用的传动元件，它可以将动力从一个轴传递到另一个轴，并改变转速和转矩。齿轮通常由圆柱齿轮、锥齿轮、蜗杆、齿条等几种类型，根据其传动比和传动方式的不同，又可以分为不同的规格和型号。在机械设计中，齿轮的选择要根据传动比、工作环境、噪音要求等因素来确定，以确保传动系统的正常运行。

第四类，弹簧。

弹簧是一种能够储存弹性势能并在受力作用下产生形变的零部件，它通常用于减震、缓冲、传动等方面。常见的弹簧有压缩弹簧、拉伸弹簧、扭转弹簧等几种类型，根据其形状和工作原理的不同，又可以分为不同的规格和型号。在机械设计中，弹簧的选择要考虑到受力情况、变形要求、工作寿命等因素，以确保其正常工作和使用寿命。

第五类，联轴器。
