河南省息县职业教育中心
电子产品装配与调试实训方案
实训班级： 一（8）班
实训时间： 5.23 ~ 6.15
指导老师：
河南省息县职业教育中心
电子产品装配与调试实训方案
一、实训目的
1. 学习并掌握超外差收音机的工作原理
2. 了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。
3. 熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4. 了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。本方案旨在提高学生在专业知识应用中理论联系实际，观察问题，分析问题，以及解决问题的能力和方法，进一步提高其专业实践技能，为顺利完成专业学习打下良好的基础。
二、实验器材
1. 电烙铁、焊锡丝、支架
2. 螺丝刀、镊子、钳子等必备工具
3. 万用表
4. 中夏牌S66E型袖珍收音机实验套件、声控灯套件、贴片收音机套件、
自动寻迹小车套件
5. 五号电池两节
三、实训地点
手机主板维修实训室
四、实训方式
本次实训采取老师示范，学生单独进行练习。
五、实训项目及时间安排 河南省息县职业教育中心
考虑到专业课时比较多、全天制实训师生容易疲惫，本次实训时间全部为专业课时间，这样学生实训既不容易疲惫，又不影响素质课的整体进度！
时间 实训项目 备注
5月23日 实训内容介绍、实训安全及要求
5月24日 声控灯原理讲解
5月25日 电子元器件认识与检测
5月26日 声控灯焊接、组装与调试
5月27日 收音机原理讲解
5月30日 收音机电子元器件识别与检测
5月31日 收音机焊接与组装
6月1日 收音机焊接与组装
6月2日 收音机测试与调试
6月3日 收音机测试与调试
6月4日 自动寻迹小车原理讲解
6月5日 自动寻迹小车电子元器件识别与检测
电子设备的装配与调试作业指导书
第1章 电子设备装配基础知识 ..................................................................................................... 4
1.1 电子设备概述 ................................................................................................................... 4
1.2 常用电子元器件 ............................................................................................................... 4
1.3 装配工具及仪器设备 ....................................................................................................... 4
第2章 电路板装配 ......................................................................................................................... 4
2.1 焊接技术 ........................................................................................................................... 4
2.1.1 焊接前的准备 ............................................................................................................... 4

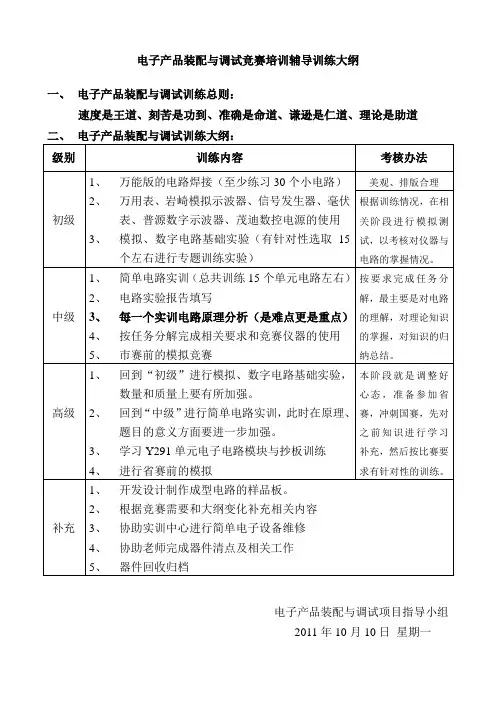

电子产品装配与调试竞赛培训辅导训练大纲
一、 电子产品装配与调试训练总则：
速度是王道、刻苦是功到、准确是命道、谦逊是仁道、理论是助道
二、 电子产品装配与调试训练大纲：
级别 训练内容 考核办法
初级 1、 万能版的电路焊接（至少练习30个小电路）
2、 万用表、岩崎模拟示波器、信号发生器、毫伏表、普源数字示波器、茂迪数控电源的使用
3、 模拟、数字电路基础实验（有针对性选取15个左右进行专题训练实验） 美观、排版合理
根据训练情况，在相关阶段进行模拟测试，以考核对仪器与电路的掌握情况。
中级 1、 简单电路实训（总共训练15个单元电路左右）
2、 电路实验报告填写
3、 每一个实训电路原理分析（是难点更是重点）
4、 按任务分解完成相关要求和竞赛仪器的使用
5、 市赛前的模拟竞赛 按要求完成任务分解，最主要是对电路的理解，对理论知识的掌握，对知识的归纳总结。
高级 1、 回到“初级”进行模拟、数字电路基础实验，数量和质量上要有所加强。
2、 回到“中级”进行简单电路实训，此时在原理、题目的意义方面要进一步加强。
3、 学习Y291单元电子电路模块与抄板训练
4、 进行省赛前的模拟 本阶段就是调整好心态，准备参加省赛，冲刺国赛，先对之前知识进行学习补充，然后按比赛要求有针对性的训练。
补充 1、 开发设计制作成型电路的样品板。
2、 根据竞赛需要和大纲变化补充相关内容
3、 协助实训中心进行简单电子设备维修
4、 协助老师完成器件清点及相关工作
5、 器件回收归档
电子产品装配与调试项目指导小组
2011年10月10日 星期一

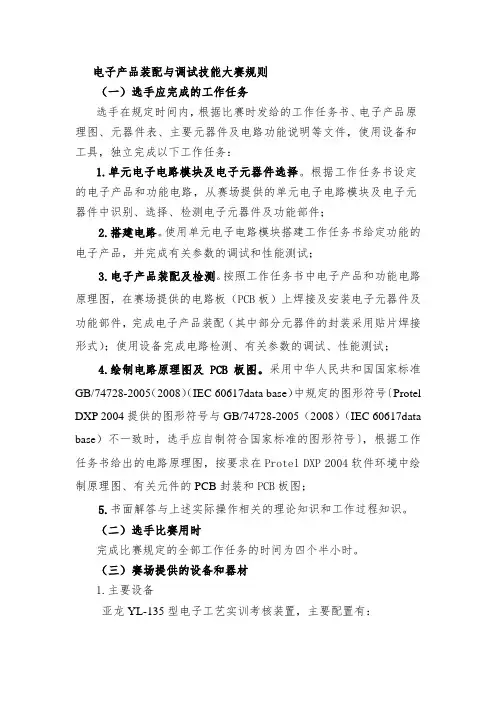

电子产品装配与调试技能大赛规则
（一）选手应完成的工作任务
选手在规定时间内，根据比赛时发给的工作任务书、电子产品原理图、元器件表、主要元器件及电路功能说明等文件，使用设备和工具，独立完成以下工作任务：
1.单元电子电路模块及电子元器件选择。根据工作任务书设定的电子产品和功能电路，从赛场提供的单元电子电路模块及电子元器件中识别、选择、检测电子元器件及功能部件；
2.搭建电路。使用单元电子电路模块搭建工作任务书给定功能的电子产品，并完成有关参数的调试和性能测试；
3.电子产品装配及检测。按照工作任务书中电子产品和功能电路原理图，在赛场提供的电路板（PCB板）上焊接及安装电子元器件及功能部件，完成电子产品装配（其中部分元器件的封装采用贴片焊接形式）；使用设备完成电路检测、有关参数的调试、性能测试；
4.绘制电路原理图及PCB板图。采用中华人民共和国国家标准GB/74728-2005（2008）（IEC 60617data base）中规定的图形符号〔Protel
DXP 2004提供的图形符号与GB/74728-2005（2008）（IEC 60617data
base）不一致时，选手应自制符合国家标准的图形符号〕，根据工作任务书给出的电路原理图，按要求在Protel DXP 2004软件环境中绘制原理图、有关元件的PCB封装和PCB板图；
5.书面解答与上述实际操作相关的理论知识和工作过程知识。
（二）选手比赛用时
完成比赛规定的全部工作任务的时间为四个半小时。
（三）赛场提供的设备和器材
1.主要设备
亚龙YL-135型电子工艺实训考核装置，主要配置有： (1)YDS996A函数信号发生器；
(2)20MHz双踪示波器，型号：GOS-620；
(3)数字毫伏表，型号：DF1931；
(4)数字频率计，型号：GFC-8010H；
(5)计算机，安装Protel DXP 2004软件中文版；
(6)YL-290电工电子创新实训模块。
