工地配电房安全标准化

附件

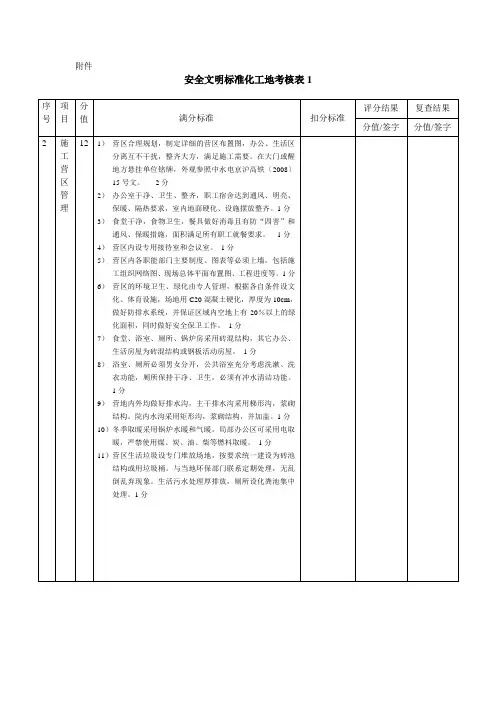

安全文明标准化工地考核表1

序号 项目 分值 满分标准 扣分标准 评分结果 复查结果

分值/签字 分值/签字

2 施工营区管理 12 1） 营区合理规划，制定详细的营区布置图，办公、生活区分离互不干扰，整齐大方，满足施工需要。在大门或醒地方悬挂单位铭牌，外观参照中水电京沪高铁〔2008〕15号文。 2分

2） 办公室干净、卫生、整齐，职工宿舍达到通风、明亮、保暖、隔热要求，室内地面硬化、设施摆放整齐。1分

3） 食堂干净，食物卫生，餐具做好消毒且有防“四害”和通风、保暖措施，面积满足所有职工就餐要求。 1分

4） 营区内设专用接待室和会议室。 1分

5） 营区内各职能部门主要制度、图表等必须上墙，包括施工组织网络图、现场总体平面布置图、工程进度等。1分

6） 营区的环境卫生、绿化由专人管理，根据各自条件设文化、体育设施，场地用C20混凝土硬化，厚度为10cm，做好防排水系统，并保证区域内空地上有20％以上的绿化面积，同时做好安全保卫工作。 1分

7） 食堂、浴室、厕所、锅炉房采用砖混结构，其它办公、生活房屋为砖混结构或钢板活动房屋。 1分

8） 浴室、厕所必须男女分开，公共浴室充分考虑洗漱、洗衣功能，厕所保持干净、卫生，必须有冲水清洁功能。

1分

9） 营地内外均做好排水沟，主干排水沟采用梯形沟，浆砌结构。院内水沟采用矩形沟，浆砌结构，并加盖。1分

10）冬季取暖采用锅炉水暖和气暖，局部办公区可采用电取暖，严禁使用煤、炭、油、柴等燃料取暖。 1分

11）营区生活垃圾设专门堆放场地，按要求统一建设为砖池结构或用垃圾桶。与当地环保部门联系定期处理，无乱倒乱弃现象。生活污水处理厚排放，厕所设化粪池集中处理。1分

施工现场临时配电标准化配置要求

施工现场临时配电标准化配置要求

根据公司标准化推广的总体思路，针对目前施工现场的临时配电混乱，无章可循等现象，进行过程分析并探讨学习。为了统一形象，特此进一步明确临时配电标准化目标。以下为临时用电总体设计思路及要求，不足之处，望各位专业人士提出意见及补充，便于统一推广执行。

一、生活区配电系统：

根据现行《施工现场临时用安全电技术规范》JGJ46-2005和《建筑工程施工现场消防安全技术规范》GB50720-2011以及局关于活动板房配电的防火通知的具体要求，设计生活区配电系统。配电箱内的电器元件应选用符合

GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。生活区配电要点如下：工人板房设置36V低压照明，空调独立配电系统，单独计量。室内不设置220V插座，总箱内需避雷装置。

1、生活区总配电柜：

配置要求：

总进线处设置带互感器型有功计量表，便于对生活区用电去量统计；总开关设置200-300A塑壳断路器，下设若干三相空开25-63A至各栋板房，供每栋板房的36V照明及空调用电；回路数量根据现场需要配置。配电箱内分设接地、接零

端子排；箱门与接地端子排用编制铜线跨接；箱体厚度不少于；此柜处设置重复接地，接地电阻实测达到要求。

2、工人宿舍空调配电箱（每排板房设置）：

配置要求：

宿舍配电箱AK：为每栋板房的总配电箱，总开关设置空气开关40A/3p满足板房的照明及空调用电量要求，下设四个回路，回路1：32A/3P一层空调回路，回路2：32A/3P二层空调回路，回路3：20A/2P 36V照明回路以及备用回路。其中每层空调回路为三相供电回路，每三间房通过IC卡AW箱接驳至一相，注意三相平衡。AW箱设置IC卡计量表，计取空调用电量，箱体设置在每间房室外(避

免220V线路从房间内敷设，避免线路故障不能发现以及偷电行为)，箱体防雨型（安装实物见下，下图缺少防雨箱）。36V照明箱，采用安全隔离型变压器500W，每层一个20A回路，供宿舍及疏散通道照明。

标化工地临时配电房安全文明要求及内容

标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

标化工地临时配电房安全文明要求及内容

1、 其砌筑规格：高度一般不得低于，长宽随使用电器设备来设计。

2、 其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。

3、 配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗。

4、 配电房应设立明显的安全标志、警示标志。

5、 配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。

6、 配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等。

7、 消防设置，其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火。配电房室外应设立排水沟，周围不得有积水。

8、 成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志，配电盘两端应与重复接地及保护零线做电气连接。配电盘或配电线路维修时，应悬挂“有人维修，禁止合闸”标志牌。

9、 当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。

安全用电措施包括下列内容

(一） 安全用电技术措施

1、 本工程选择TN-S供电系统。 它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。

高低压配电房安全标准

安全标准是什么？

安全标准是保证高低压配电房运行安全的系统。其目的是为了促进配电房建设和维护的标准化、规范化和科学化，保证设备的稳定、高效运行，防止人员和设备损失。高低压配电房的安全标准应该符合国家相关法律和法规的要求。

安全标准的内容

高低压配电房安全标准的内容主要包括以下方面：

1. 建设规范：确保设备的规范化、标准化、模块化。首先应确定安装、验收标准和验收内容、建筑材料和设备的质量标准、消防和防雷接地的保护等。

2. 设备保护：如光触媒装置和空气净化器对配电房内部或工人的污染进行治理，同时防范火灾。

3. 安全管理：建立安全管理制度、设置安全警告标志。 4. 维护保养：设置保养制度并定期对高低压电气设备进行检查、清洁、维修。

5. 电气系统：确保高低压电气设备符合国家标准，安装有符合规定的保护装置，且运行稳定，保证电气系统的安全和可靠运行和供电质量。

安全标准的重要性

高低压配电房是重要的电力设施，其安全性直接影响到人民群众的生命与财产安全。因此，高低压配电房安全标准的制定及执行是非常重要的。只有保证高低压配电房设备稳定、规范、高效运行，才能保障供电的质量，维护与生产之间的安全，为国家的经济发展和社会稳定做出贡献。
