部编版2020版高中物理 第四章 电磁感应 第6课时 互感和自感学案 新人教版选修3-2

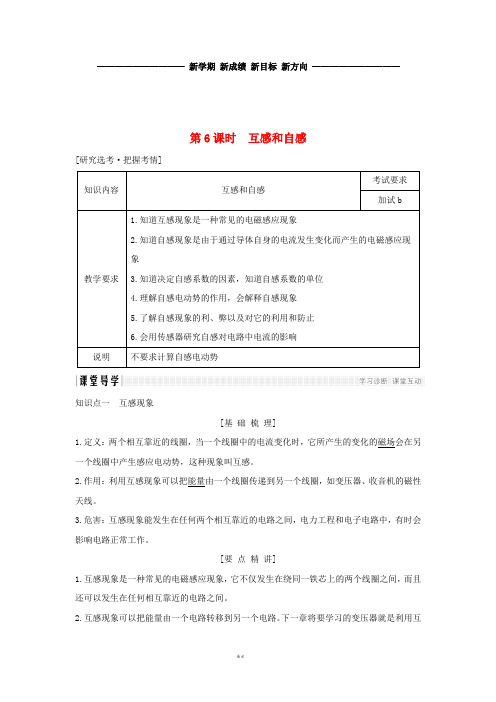

——————————新学期新成绩新目标新方向——————————第6课时互感和自感[研究选考·把握考情]知识点一互感现象[基础梳理]1.定义：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感。

2.作用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器、收音机的磁性天线。

3.危害：互感现象能发生在任何两个相互靠近的电路之间，电力工程和电子电路中，有时会影响电路正常工作。

[要点精讲]1.互感现象是一种常见的电磁感应现象，它不仅发生在绕同一铁芯上的两个线圈之间，而且还可以发生在任何相互靠近的电路之间。

2.互感现象可以把能量由一个电路转移到另一个电路。

下一章将要学习的变压器就是利用互感现象制成的。

3.在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时要求设法减小电路间的互感。

【例1】如图1所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ 在外力作用下运动时，MN在磁场力作用下向右运动，则PQ所做的运动可能是( )图1A.向右匀加速运动B.向左匀加速运动C.向右匀减速运动D.向左匀减速运动解析MN棒中有感应电流，受安培力作用而向右运动，由左手定则可判断出MN中电流的方向是由M流至N，此电流在L1中产生的磁场的方向是向上的。

若PQ棒向右运动，由右手定则及安培定则可知L2产生的磁场的方向也是向上的。

由于L1产生的磁场方向与L2产生的磁场的方向相同，由楞次定律可知L2产生的磁场的磁通量是减少的，即L2中的磁场是减弱的，故PQ棒做的是向右的减速运动，选项C是可能的；若PQ棒向左运动，则它产生的感应电流在L2中产生的磁场是向下的，与L1产生的磁场方向是相反的，由楞次定律可知L2产生的磁场的磁通量是增加的，即L2中的磁场是增强的，故PQ棒做的是向左的加速运动，选项B是可能的。

答案BC名师点睛本题是应用楞次定律判断问题的一般步骤的逆向应用。

第6节互感和自感2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．下列说法正确的是（）A．比结合能越小表示原子核中的核子结合得越牢固B．汤姆孙发现了电子，并提出了原子的枣糕模型C．将放射性元素掺杂到其他稳定元素中，降低其温度，该元素的半衰期将增大D．一束光照射到某种金属上不能发生光电效应，是因为该束光的强度小2．如图所示，将一篮球从地面上方B点斜向上抛出，刚好垂直击中篮板上A点，不计空气阻力，若抛射点B向篮板方向水平移动一小段距离，仍使抛出的篮球垂直击中A点，则可行的是A．增大抛射速度0v，同时减小抛射角θB．增大抛射角θ，同时减小抛出速度0vC．减小抛射速度0v，同时减小抛射角θD．增大抛射角θ，同时增大抛出速度0v3．如图所示是旅游景区中常见的滑索。

研究游客某一小段时间沿钢索下滑，可将钢索简化为一直杆，滑轮简化为套在杆上的环，滑轮与滑索间的摩擦力及游客所受空气阻力不可忽略，滑轮和悬挂绳重力可忽略。

游客在某一小段时间匀速下滑，其状态可能是图中的（）A．B．C．D．4．下列四个实验中，能说明光具有粒子性的是（）A．B．C．D．5． OMN为玻璃等腰三棱镜的横截面，ON=OM，a、b两束可见单色光（关于OO′）对称，从空气垂直射入棱镜底面MN，在棱镜侧面OM、ON上反射和折射的情况如图所示，则下列说法正确的是（）A．在棱镜中a光束的折射率大于b光束的折射率B．在棱镜中，a光束的传播速度小于b光束的传播速度C．a、b 两束光用同样的装置分别做单缝衍射实验，a光束比b光束的中央亮条纹宽D．a、b两束光用同样的装置分别做双缝干涉实验，a光束比b光束的条纹间距小6．某银行向在读成人学生发放贷记卡，允许学生利用此卡存款或者短期贷款．一位同学将卡内余额类比成运动中的“速度”，将每个月存取款类比成“加速度”，据此类比方法，某同学在银行账户“元”的情况下第一个月取出500元，第二个月取出1000元，这个过程可以类比成运动中的()A．速度减小，加速度减小B．速度增大，加速度减小C．速度增大，加速度增大D．速度减小，加速度增大7．下列说法正确的是A．加速度为正值，物体一定做加速直线运动B．百米比赛时，运动员的冲刺速度越大成绩越好C．做直线运动的物体，加速度为零时，速度不一定为零，速度为零时，加速度一定为零D．相对于某参考系静止的物体，对地速度不一定为零8．小朋友队和大人队拔河比赛，小朋友队人数多，重心低，手握绳的位置低，A、B两点间绳倾斜，其余绳不一定水平，此可以简化为如图所示的模型。

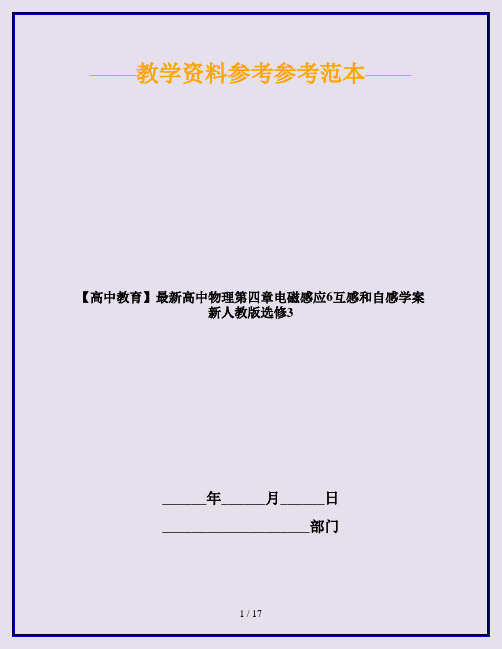

——教学资料参考参考范本——【高中教育】最新高中物理第四章电磁感应6互感和自感学案新人教版选修3______年______月______日____________________部门[目标定位] 1。

知道互感现象和自感现象。

2。

观察通电自感和断电自感实验现象，了解自感现象中自感电动势的作用。

3。

理解自感系数和自感系数的决定因素。

一、互感现象1。

定义：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感。

2。

作用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器、收音机的磁性天线。

3。

危害：互感现象能发生在任何两个相互靠近的电路之间，电力工程和电子电路中，有时会影响电路正常工作。

深度思考互感现象的实质是什么？答案互感现象的实质是电磁感应现象。

例1 如图1所示是一种延时开关的原理图，当S1闭合时，电磁铁F 将衔铁D吸下，C线路接通；当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放。

则( )图1A。

由于A线圈的电磁感应作用，才产生延时释放D的作用B。

由于B线圈的电磁感应作用，才产生延时释放D的作用C。

如果断开B线圈的开关S2，无延时作用D。

如果断开B线圈的开关S2，延时将变长解析线圈A中的磁场随开关S1的闭合而产生，随S1的断开而消失。

当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，B中电流的磁场继续吸引D而起到延时的作用，所以B正确，A错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C正确，D错误。

答案BC 互感现象是一种常见的电磁感应现象，它不仅发生在绕同一铁芯上的两个线圈之间，而且还可以发生在任何相互靠近的电路之间。

二、自感现象1。

定义：当一个线圈中的电流发生变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在它本身激发出感应电动势的现象叫自感。

第6节 互感和自感1.了解互感现象及其应用.2.能够分析通电自感和断电自感现象.3.了解自感电动势的表达式E ＝L ΔI Δt，知道自感系数的决定因素. 4.了解自感现象中的能量转化.一、互感现象1.定义：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象.产生的电动势叫做互感电动势.2.应用：互感现象可以把能量由一个线圈传递到另一个线圈，变压器、收音机的“磁性天线”就是利用互感现象制成的.3.危害：互感现象能发生在任何两个相互靠近的电路之间，在电力工程和电子电路中，互感现象有时会影响电路正常工作.二、自感现象和自感系数1.自感现象：当一个线圈中的电流变化时，它产生的变化的磁场在它本身激发出感应电动势的现象.2.自感电动势：由于自感而产生的感应电动势.3.通电自感和断电自感E ＝L ΔI Δt，其中L 是自感系数，简称自感或电感，单位亨利，符号为H.常用的单位还有毫亨（mH ）、微亨（μH ）.5.自感系数大小的决定因素自感系数与线圈的大小、形状、圈数，以及是否有铁芯等因素有关.三、磁场的能量1.自感现象中的磁场能量（1）线圈中电流从无到有时：磁场从无到有，电源的能量输送给磁场，储存在磁场中.（2）线圈中电流减小时：磁场中的能量释放出来转化为电能.2.电的“惯性”自感电动势有阻碍线圈中电流变化的“惯性”.判一判（1）两线圈相距较近时，可以产生互感现象，相距较远时，不产生互感现象.（）（2）只有闭合的回路才能产生互感.（）（3）线圈的自感系数与电流大小无关，与电流的变化率有关.（）（4）自感现象中，感应电流一定与原电流方向相反.（）（5）一个线圈中的电流均匀增大，自感电动势也均匀增大.（）提示：（1）×（2）×（3）×（4）×（5）×做一做如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水.给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是（）A.恒定直流、小铁锅B.恒定直流、玻璃杯C.变化的电流、小铁锅D.变化的电流、玻璃杯提示：选 C.通入恒定直流时，所产生的磁场不变，不会产生感应电流；通入变化的电流，所产生的磁场发生变化，在空间产生感生电场.铁锅是导体，感生电场在导体内产生电流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温.想一想断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？试从能量的角度加以解释.提示：开关断开后，线圈中储存的能量释放出来转化为电能，故灯泡发光会持续一段时间.对互感现象的理解和应用1.互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间.2.互感现象可以把能量由一个电路传到另一个电路.变压器就是利用互感现象制成的.3.在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时需要设法减小电路间的互感.在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点1，现把它从1扳向2，如图所示，试判断在此过程中，在电阻R上的电流方向是（）A.先由P→Q，再由Q→PB.先由Q→P，再由P→QC.始终由Q→PD.始终由P→Q[解析] 单刀双掷开关接在点1上时，A线圈中的电流恒定不变，在铁芯中产生的磁场方向是沿铁芯自右向左.当单刀双掷开关由点1扳向点2的过程中，通过线圈A中的电流，先沿原方向减小到零，再由零增大到原电流值，所以B中产生的感应电流分两个阶段分析：（1）在A中电流沿原方向减小到零的过程中，A的磁场自右向左也跟着减弱，导致穿过线圈B的磁通量在减小.由楞次定律知，线圈B中会产生右上左下的感应电流，即流过电阻R的电流方向是P→Q.（2）在A中电流由零增大到原方向的电流的过程中，A的磁场自右向左也跟着增强，导致穿过线圈B的磁通量在增大.由楞次定律知，线圈B中会产生左上右下的感应电流，即通过电阻R的电流方向是Q→P.综上分析知，全过程中流过电阻R的电流方向先是P→Q，然后是Q→P，所以A对.[答案] A（多选）a、b两金属环上下相隔一很小间距按图示方式放置，O1、O2分别是a环、b环的圆心，其中b环面的一半面积刚好与固定a环正对，在a环中开关S闭合的瞬间，下列说法正确的是（）A.b环中有顺时针方向的感应电流B.b环中有逆时针方向的感应电流C.b环会沿O1O2方向运动D.b环会沿O2O1方向运动解析：选BC.闭合S 的瞬间，b 环中垂直纸面向里的磁通量增加，由楞次定律知b 环中感应电流产生的磁场方向为垂直纸面向外，由右手定则判断b 环中感应电流为逆时针方向，故选项A 错误，选项B 正确；由楞次定律知，为了阻碍b 环内磁通量的增大，b 环会朝着能适当减小与a 环正对面积的方向移动，即b 环沿O 1O 2方向移动，即选项C 正确，选项D 错误.对自感现象的理解和分析1.对自感电动势的理解（1）产生原因：通过线圈的电流发生变化，导致穿过线圈的磁通量发生变化，因而在原线圈上产生感应电动势.（2）自感电动势的方向：当原电流增大时，自感电动势的方向与原电流方向相反；当原电流减小时，自感电动势的方向与原电流方向相同（即增反减同）.（3）自感电动势的作用：阻碍原电流的变化，而不是阻止，原电流仍在变化，只是使原电流的变化时间变长，即总是起着推迟电流变化的作用.2.自感现象的分析思路（1）明确通过自感线圈的电流的变化情况（增大或减小）.（2）根据“增反减同”，判断自感电动势的方向.（3）阻碍结果分析：电流增大时，由于自感电动势的作用，线圈中的电流逐渐增大，与线圈串联的元件中的电流也逐渐增大；电流减小时，由于自感电动势的作用，线圈中的电流逐渐减小，与线圈串联的元件中的电流也逐渐减小.3.自感现象中，灯泡亮度变化的问题分析通、断电时，灯泡亮度变化问题，关键要搞清楚电路的连接情况，根据电路特点进行具体分析.（2018·南昌高二检测）关于线圈中自感电动势大小的说法中正确的是（）A.电感一定时，电流变化越大，自感电动势越大B.电感一定时，电流变化越快，自感电动势越大C.通过线圈的电流为零的瞬间，自感电动势为零D.通过线圈的电流为最大值的瞬间，自感电动势最大[思路点拨] 影响自感电动势大小的两个因素：（1）线圈自感系数越大产生的自感电动势越大.（2）电流变化越快产生的自感电动势越大.[解析] 电感一定时，电流变化越快，ΔIΔt越大，由E＝LΔIΔt知，自感电动势越大，A错，B对；线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C错；当通过线圈的电流最大时，电流的变化率为零，自感电动势为零，故D错.[答案] B命题视角2 对通电自感现象的分析（2018·长沙一中高二检测）如图所示，电路中自感线圈电阻很小，可以忽略不计.R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，电源为理想电源，当S闭合时，下列说法正确的是（）A.A比B先亮，然后A灭B.B比A先亮，然后A灯逐渐变亮C.A、B一起亮，然后A灭D.A、B一起亮，然后B灭[思路点拨] S闭合瞬间，含电感线圈的支路相当于断路；稳定后，自感线圈相当于导体.[解析] S闭合时，由于与A灯串联的线圈L的自感系数很大，故在线圈上产生很大的自感电动势，阻碍电流的增大，所以B比A先亮，由于L的直流电阻很小，所以稳定后A 灯的电流变大，A灯逐渐变亮，故A、C、D错误，B正确.[答案] B命题视角3 对断电自感现象的分析（2018·济南外国语学校高二检测）如图甲、乙中，自感线圈L的电阻很小，接通S，使电路达到稳定，灯泡A发光，下列说法正确的是（）A.在电路甲中，断开S，A将立即熄灭B.在电路甲中，断开S，A将先变得更亮，然后逐渐变暗C.在电路乙中，断开S，A将逐渐变暗D.在电路乙中，断开S，A将先变得更亮，然后渐渐变暗[思路点拨][解析] 甲图中，灯泡A与电感线圈L在同一个支路中，流过的电流相同，断开开关S 时，线圈L中的自感电动势的作用使得支路中的电流瞬时不变，以后渐渐变小，A、B错误；乙图中，灯泡A所在支路的电流比电感线圈所在支路的电流要小（因为电感线圈的电阻很小），断开开关S时，电感线圈的自感电动势要阻碍电流变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给灯泡A供电.因此反向流过A的电流瞬间要变大，然后逐渐变小，所以灯泡要先更亮一下，然后渐渐变暗，C错误，D正确.[答案] D命题视角4 对自感现象中图象问题的考查（2018·陕西西安检测）如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻R L与灯泡的电阻R满足R L<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是（）[解析] 当闭合开关时，L会阻碍电流的增大，所以流过L的电流只能逐渐增大，流过L的电流增大，则流过干路的电流增大，则电源的内电阻消耗的电压增大，路端电压减小，所以流过灯泡的电流会逐渐减小，一直到电路稳定.正常工作时，由于自感线圈L直流电阻值小于灯泡的阻值，通过线圈L的电流大于通过灯泡的电流；当断开开关，由于电感阻碍自身电流变化，产生的感应电流流过电阻，其方向与原来流过电阻的方向相反，且电流比灯泡原来的电流大，然后电流慢慢减小最后为0，故C正确，A、B、D错误.[答案] C自感问题的分析技巧（1）当电路接通瞬间，自感线圈相当于断路；当电路稳定时，相当于电阻，如果线圈没有电阻，相当于导线（短路）；当电路断开瞬间，自感线圈相当于电源，电流逐渐减小.（2）断开开关后，灯泡是否瞬间变得更亮，取决于电路稳定时两支路中电流的大小关系，即由两支路中电阻的大小关系决定.（3）若断开开关后，线圈与灯泡不能组成闭合回路，则灯泡会立即熄灭.（4）电流减小时，自感线圈中电流大小一定小于原先所通的电流大小，但自感电动势可能大于原电源电动势.（5）在线圈中产生自感电动势，自感电动势阻碍电流的变化，但“阻碍”不是“阻止”，“阻碍”实质上是“延缓”.【通关练习】1．(2018·四川遂宁检测)在如图所示的电路中，A1和A2是两个完全相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是( )A．合上开关S，A1先亮，A2后亮，最后一样亮B．断开开关S，A1和A2都要过一会儿才熄灭C．断开开关S，A2闪亮一下再熄灭D．断开开关S，流过A2的电流方向向右解析：选B.当开关S闭合时，灯A2立即发光．通过线圈L的电流增大，穿过线圈的磁通量增大，根据楞次定律线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，A1逐渐亮起来．线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同．故A错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与灯泡A1、A2构成闭合回路放电，两灯都过一会儿熄灭，由于当电流逐渐稳定时，两灯电流相等，所以断开开关S时，A2不会再闪亮一下再熄灭；故B正确，C错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，流过A2的电流方向向左；故D错误．2．如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值．在t＝0 时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示A、B两点间电压U AB随时间t变化的图象中，正确的是( )解析：选B.闭合开关S后，灯泡D直接发光，电感L的电流逐渐增大，电路中的总电流也将逐渐增大，电源内电压增大，则路端电压U AB逐渐减小；断开开关S后，灯泡D中原来的电流突然消失，电感L与灯泡形成闭合回路，所以灯泡D中电流将反向，并逐渐减小为零，即U AB反向逐渐减小为零，故选B.[随堂检测]1.在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：选C.由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股导线中的电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B、D错误，只有C正确．2．(多选)如图所示是一种延时开关的原理图，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通；当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放，则( )A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长解析：选BC.线圈A中的磁场随开关S1的闭合而产生，随S1的断开而消失．当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，B中电流的磁场继续吸引D而起到延时的作用，所以B正确，A错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C正确，D错误．3.如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，L A、L B是两个相同的灯泡，且在下列实验中不会烧毁，电阻R2阻值约等于R1的两倍，则( )A．闭合开关S时，L A、L B同时达到最亮，且L B更亮一些B．闭合开关S时，L A、L B均慢慢亮起来，且L A更亮一些C．断开开关S时，L A慢慢熄灭，L B马上熄灭D．断开开关S时，L A慢慢熄灭，L B闪亮一下后才慢慢熄灭解析：选D.由于灯泡L A与线圈L串联，灯泡L B与电阻R2串联，当S闭合的瞬间，通过线圈的电流突然增大，线圈产生自感电动势，阻碍电流的增加，所以L B先亮，A、B错误；由于L A所在的支路电阻阻值偏小，故稳定时电流大，即L A更亮一些，当S断开的瞬间，线圈产生自感电动势，两灯组成的串联电路中，电流从线圈中电流值开始减小，即从I A减小，故L A慢慢熄灭，L B闪亮一下后才慢慢熄灭，C错误，D正确．4.(2018·河北保定高阳中学月考)图中L是绕在铁芯上的线圈，它与电阻R、R0及开关和电池E构成闭合回路．开关S1和S2开始都处于断开状态．设在t＝0时刻，闭合开关S1，经过一段时间，在t＝t1时刻，再闭合开关S2，则能较准确表示电阻R两端的电势差U ab随时间t变化的图线是( )解析：选A.闭合开关S1，线圈产生的自感电动势阻碍电流的变大，U ab逐渐变大；电流达到稳定后，再闭合开关S2，由于线圈的作用，原有电流慢慢变小，U ab也从原来的数值慢慢减小，A项正确．[课时作业]一、单项选择题1．关于线圈的自感系数，下面说法正确的是( )A．线圈的自感系数越大，自感电动势就一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的性质及有无铁芯决定解析：选D.自感系数是由线圈的大小、形状、圈数、有无铁芯等因素决定的，故B、C 错，D对；自感电动势不仅与自感系数有关，还与电流变化快慢有关，故A错．2．(2018·浙江诸暨中学月考)如图所示，电感线圈L的直流电阻R L＝3.0 Ω，小灯泡A的电阻R＝6.0 Ω，闭合开关S，待电路稳定后再断开开关，则在断开开关S的瞬间，小灯泡A( )A．不熄灭B．立即熄灭C．逐渐熄灭D．闪亮一下再逐渐熄灭解析：选D.因为电感线圈的直流电阻R L＜R，当电流达到稳定时，小灯泡中的电流小于线圈中的电流，开关S断开瞬间，线圈L产生自感电动势，L中电流要逐渐变小，灯泡中的电流与L中的电流变化一致，由于电流比灯泡原来的电流大，所以灯泡要闪亮一下再逐渐熄灭，故D正确，A、B、C错误．3.如图所示为测定自感系数很大的线圈L直流电阻的电路，L的两端并联一个电压表，用来测量自感线圈的直流电压．在测量完毕后，将电路拆解时应( )A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电压表解析：选B.若先断开S1或先拆除电流表，线圈与电压表组成闭合回路，这时，流过电压表的电流与原来方向相反，电压表的指针将反向偏转，容易损坏电压表．按操作要求，应先断开开关S2，再断开开关S1，然后拆除器材．故选项B正确．4．(2018·辽宁大石桥市二中月考)图中电感线圈L的直流电阻为R L，小灯泡的电阻为R，小量程电流表G1、G2的内阻不计，当开关S闭合且稳定后，电流表G1、G2的指针均偏向右侧(电流表的零刻度在表盘的中央)，则当开关S断开时，下列说法中正确的是( )A．G1、G2的指针都立即回到零点B．G1缓慢回到零点，G2立即左偏，然后缓慢回到零点C．G1立即回到零点，G2缓慢回到零点D．G2立即回到零点，G1缓慢回到零点解析：选B.电路稳定后断开，通过灯泡这一支路的电流立即消失，由于电感线圈对电流的变化有阻碍作用，会阻碍其减小，所以通过G1的电流逐渐减小，缓慢回到零点；在串联回路中，通过电感线圈的电流也通过灯泡，所以含有灯泡的支路的电流从Q流向P，使G2立即左偏，偏后缓慢回到零点，故选项B正确，选项A、C、D错误．5．如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电流i A随时间t的变化规律如图乙所示，下列说法中正确的是( )A．t1时刻，两环作用力最大B．t2和t3时刻，两环相互吸引C．t2时刻两环相互吸引，t3时刻两环相互排斥D．t3和t4时刻，两环相互吸引解析：选B.t1时刻B环的感应电流为零，故两环作用力为零，则A错误；t2时刻A环中电流在减小，则B环中产生与A环中同向的电流，故相互吸引，t3时刻同理也相互吸引，故B正确，C错误；t4时刻A中电流为零，两环无相互作用，D错误．6．(2018·辽宁朝阳月考)某同学设计了一个电磁冲击钻，其原理示意图如图所示，若发现钻头M突然向右运动，则可能是( )A．开关S由断开到闭合的瞬间B．开关S由闭合到断开的瞬间C．保持开关S闭合，变阻器滑片P加速向右滑动D．保持开关S闭合，变阻器滑片P匀速向右滑动解析：选A.若发现钻头M突然向右运动，则两螺线管相互排斥，根据楞次定律可知，可能是开关S由断开到闭合的瞬间，选项A正确．7．(2018·河南南阳一中月考)在如图所示的电路中，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I.然后，断开S.若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流i1、流过L2的电流i2随时间t变化的图象是( )解析：选B.闭合开关S后，调整R，使两个灯泡L1、L2发光的亮度一样，电流为I，说明R L＝R.若t′时刻再闭合S，流过电感线圈L和灯泡L1的电流迅速增大，使电感线圈L产生自感电动势，阻碍了流过L1的电流i1增大，直至达到电流为I，故A错误，B正确；而对于t′时刻再闭合S，流过灯泡L2的电流i2立即达到电流I，故C、D错误．8．某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他苦思冥想找不出原因．你认为最有可能造成小灯泡未闪亮的原因是( )A．电源的内阻较大B．小灯泡电阻偏大C．线圈电阻偏大D．线圈的自感系数较大解析：选C.开关断开时，灯泡能否发生闪亮，取决于灯泡的电流有没有增大，与电源的内阻无关，故A错误；若小灯泡电阻偏大，稳定时流过灯泡的电流小于线圈的电流，断开开关时，流过灯泡的电流从线圈原来的电流逐渐减小，灯泡将发生闪亮现象，故B错误；线圈电阻偏大，稳定时流过灯泡的电流大于线圈的电流，断开开关时，流过灯泡的电流从线圈原来的电流逐渐减小，灯泡不发生闪亮现象，故C正确；线圈的自感系数较大，产生的自感电动势较大，但不能改变稳定时灯泡和线圈中电流的大小，故D错误．二、多项选择题9.(2018·南京高二测试)如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关．关于三盏灯泡，下列说法正确的是( )A．合上开关，c、b先亮，a后亮B．合上开关一会后，a、b一样亮C．断开开关，b、c同时熄灭，a缓慢熄灭D．断开开关，c马上熄灭，b闪一下后和a一起缓慢熄灭解析：选AB.闭合开关S时，由于线圈L的自感作用，流过a灯的电流逐渐增大，所以a灯后亮，b、c灯与电源构成回路，所以b、c灯先亮，故A正确；合上开关一会后，电路稳定，L是一个直流电阻为零的自感线圈，可视为导线，a、b灯完全相同，并联电压相同，故a、b灯一样亮，故B正确；断开开关瞬间，a、b灯与线圈构成闭合回路．由于L的自感作用，a、b灯的电流要逐渐减小，故c灯马上熄灭，a、b灯缓慢熄灭，C错误；由于电路稳定时，a、b灯中电流相同，故b灯无闪亮现象，D错误．10.无线电力传输目前已取得重大突破，在日本展出了一种非接触式电源供应系统．这种系统基于电磁感应原理可无线传输电力．两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示．下列说法正确的是( )A．若A线圈中输入电流，B线圈中就会产生感应电动势B．只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C．A中电流越大，B中感应电动势越大D．A中电流变化越快，B中感应电动势越大解析：选BD.根据产生感应电动势的条件，只有处于变化的磁场中，B线圈才能产生感应电动势，A错，B对；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C错，D对．11．(2018·吉林长春十一中月考)如图所示，A、B是两盏完全相同的白炽灯，L是直流电阻不计、自感系数很大的自感线圈，如果断开电键S1，闭合S2，A、B两灯都能同样发光．如果最初S1是闭合的，S2是断开的．那么，可能出现的情况是( )A．刚闭合S2瞬间，A灯就立即亮，而B灯则延迟一段时间才亮B．刚闭合S2瞬间，线圈L中的电流大于B灯的电流C．闭合S2时，A、B同时亮，然后A灯更亮，B灯由亮变暗D．闭合S2稳定后，再断S2时，A灯立即熄灭，B灯闪亮一下再熄灭解析：选CD.刚一闭合S2，电路中迅速建立了电场，立即就有电流，故灯泡A和B立即就亮，线圈中电流缓慢增加，最后相当于直导线，故灯泡B被短路而熄灭，即灯泡B逐渐变暗，故A错误，C正确；刚闭合S2时，线圈L中自感电动势阻碍电流增加，故电流为零，所以B错误；闭合S2稳定后，再断开S2时，A灯立即熄灭，因为线圈中产生了自感电动势，与灯泡B构成闭合回路，故电流逐渐减小，故B灯泡先闪亮一下再逐渐熄灭，所以D选项是正确的．12．如图所示的电路中，电感L的自感系数很大，电阻可忽略，D为理想二极管，则下列说法正确的有( )A．当S闭合时，L1立即变亮，L2逐渐变亮B．当S闭合时，L1一直不亮，L2逐渐变亮C．当S断开时，L2立即熄灭D．当S断开时，L1突然变亮，然后逐渐变暗至熄灭解析：选BD.当S闭合时，因二极管加上了反向电压，故二极管截止，L1一直不亮；通过线圈的电流增加，感应电动势阻碍电流增加，故使得L2逐渐变亮，选项B正确，A错误；当S断开时，由于线圈自感电动势阻碍电流的减小，故通过L1的电流要在L2－L1－D－L之中形成新的回路，故L1突然变亮，然后逐渐变暗至熄灭，选项C错误，D正确．13.如图所示电路中，自感系数较大的线圈L其直流电阻不计，下列。

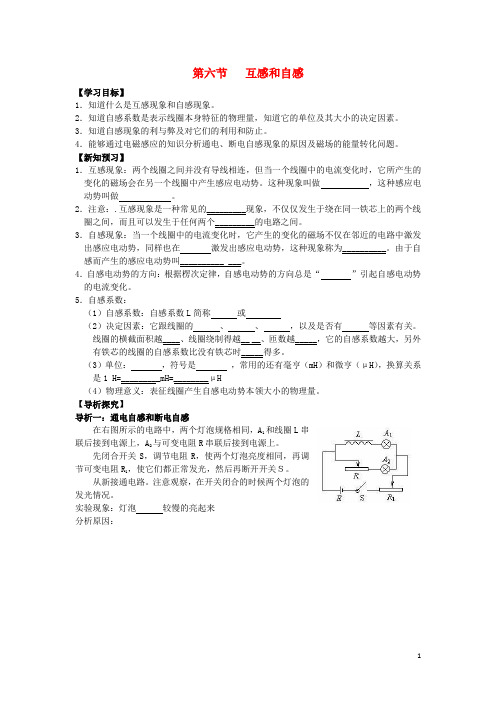

第六节互感和自感【学习目标】1．知道什么是互感现象和自感现象。

2．知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。

3．知道自感现象的利与弊及对它们的利用和防止。

4．能够通过电磁感应的知识分析通电、断电自感现象的原因及磁场的能量转化问题。

【新知预习】1．互感现象：两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。

这种现象叫做，这种感应电动势叫做。

2．注意：.互感现象是一种常见的_________现象，不仅仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何两个_________的电路之间。

3．自感现象：当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在激发出感应电动势，这种现象称为__________。

由于自感而产生的感应电动势叫__________ ___。

4．自感电动势的方向：根据楞次定律，自感电动势的方向总是“”引起自感电动势的电流变化。

5．自感系数：（1）自感系数：自感系数L简称或（2）决定因素：它跟线圈的、、，以及是否有等因素有关。

线圈的横截面积越____、线圈绕制得越__ __、匝数越_____，它的自感系数越大，另外有铁芯的线圈的自感系数比没有铁芯时_____得多。

（3）单位：，符号是，常用的还有毫亨（mH）和微亨（μH），换算关系是1 H=_________mH=________μH（4）物理意义：表征线圈产生自感电动势本领大小的物理量。

【导析探究】导析一：通电自感和断电自感在右图所示的电路中，两个灯泡规格相同，A1和线圈L串联后接到电源上，A2与可变电阻R串联后接到电源上。

先闭合开关S，调节电阻R，使两个灯泡亮度相同，再调节可变电阻R1，使它们都正常发光，然后再断开开关Ｓ。

从新接通电路。

注意观察，在开关闭合的时候两个灯泡的发光情况。

实验现象：灯泡较慢的亮起来分析原因：按右图连接电路。

第六节互感和自感【学习目标】（1）、知道互感现象和互感电动势。

（2）、知道自感现象和自感电动势。

（3）、知道自感系数。

（4）、了解日光灯的工作原理（5）、会灵活运用公式求感生电动势（6）、会利用自感现象和互感现象解释相关问题【学习重点】自感现象产生的原因及特点。

【学习难点】运用自感知识解决实际问题。

【学习方法】讨论法、探究法、实验法【学习用具】变压器原理说明器(用400匝线圈)、3.8V0.3A灯泡两只、滑动变阻器、电源(3V)、导线、开关，日光灯组件，【学习过程】一、复习旧课，引入新课1、引起电磁感应现象最重要的条件是什么？2、楞次定律的内容是什么？二、新课学习问题：在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？（一）互感现象两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。

这种现象叫做，这种感应电动势叫做。

利用互感现象可以把由一个线圈传递到另一个线圈。

变压器就是利用互感现象制成的。

如下图所示。

在电力工程中和电子电路中，互感现象有时会影响电路的正常工作，这时要设法电路间的互感现象。

例如在电路板的刻制时就要设法减小电路间的现象。

(二)、自感现象1、动手做一做实验1：断电自感现象。

学生几人一组作实验实验电路如图所示。

接通电路，灯泡正常发光后，迅速断开开关，可以看到灯泡闪亮一下再逐渐熄灭。

问1：灯泡闪亮一下，说明了什么问题？问2：在开关断开这一瞬间，增大的电压从哪里来的。

实验2：将与灯泡并联的线圈取掉。

再演示上述实验，这时灯泡不再闪亮。

问3：线圈本身并不是电源，它又是如何提供高电压的呢？2、分析现象，建立概念⑴讨论：相互讨论。

出示实验电路图，运用已学过的电磁感应的知识来分析实验现象。

②问：这个实验中，线圈也发生了电磁感应。

那么是什么原因引起线圈发生电磁感应呢？问1：开关接通时，线圈中有没有电流？问2：有电流通过线圈时，线圈会不会产生磁场？根据是什么？问3：既然线圈产生了磁场，那么就有磁感线穿过线圈，线穿过线圈的磁胎量就不等于0。

《互感和自感》教学设计岳阳市十五中何小河一、教学设计思路“自感和互感”是人教版选修3-2第4章《电磁感应》第6节的内容，两者是电磁感应现象的两个重要实例，本质上都是由于电流变化引起的电磁感应现象。

本节课为了让学生经历必要的认知过程，尝试利用探究教学策略，适当改进演示实验，变陈述性问题为设计性问题，让学生积极参与物理规律的发现和推理过程，主要的特色体现在以下几个方面：1．对于“互感”的教学，采用小实验“无线输电”引出互感的概念，再让学生思考并动手做“无线传递音乐”这个实验，了解互感能传递能量和信息，充分激发学生探索规律的积极性。

2．对于“自感”的教学，把演示实验改进为设计探究型实验。

采用“积木式”的结构，在教学过程中随着问题的展开，逐步“装备”其实验装置，让学生在质疑、猜测和不断探究中了解实验中发生的物理过程。

二、学情分析本节教学内容包括互感现象、自感现象和磁场的能量三个部分，是在学生学习了产生感应电流的条件、楞次定律和法拉第电磁感应定律后才学习的，是电磁感应现象具体运用的两个实例。

因此，对互感、自感现象的研究，既是对电磁感应规律的巩固和深化，也为以后学习交流电、电磁波奠定了知识基础。

同时，互感、自感现象知识与人们日常生活、生产技术有着密切的关系，因此，学习该部分知识有着重要的现实意义。

学生已经学习了分析电路结构，知道了判断产生电磁感应的条件、判断感应电流的方向，以及感应电动势的大小的计算等电磁感应的规律，已经学会对互感现象的分析，但头脑中没有互感这个概念，也没有意识到当线圈通过变化的电流时，线圈本身也会产生电磁感应现象。

学习中对自感现象的解释以及分析相关的自感现象的特点是学生遇到的最大挑战。

学生已经具备一定的探究、合作学习的能力，已经掌握了一定的科学方法和实验技能。

重点与难点：1．教学重点：自感现象。

2．教学难点：分析自感现象产生的原因和特点。

三、教学目标1．知识与技能（1）知道互感和自感现象。

高中物理4.6互感和自感学案新人教版选修4、6互感和自感学习目标【知识与技能】1、知道互感与自感现象都是常见的电磁感应现象。

2、知道自感电动势的大小由什么因素决定，并理解自感电动势的作用，能解释相关现象。

3、知道自感系数的单位、决定因素。

【过程与方法】1、通过对两个自感实验的观察和讨论，培养学生的观察能力和分析推理能力。

2、通过自感现象的利弊学习，培养学生客观全面认识问题的能力。

【情感、态度与价值观】自感是电磁感应现象的特例，使学生初步形成特殊现象中有它的普遍规律，而普遍规律中包含了特殊现象的辩证唯物主义观点。

知识与能力：教学重点自感现象产生的原因及特点。

教学难点运用自感知识解决实际问题。

新课教学1、互感现象当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象称为。

互感现象产生的感应电动势，称为。

2、自感现象［实验1］通电自感现象。

电路图（如图所示），A1、A2是规格完全一样的灯泡。

闭合电键S，调节变阻器R，使A1、A2亮度相同，再调节R1，使两灯正常发光，然后断开开关S。

重新闭合S，观察到什么现象？（实验反复几次）思考：为什么A1比A2亮得晚一些？［实验2］断电自感。

电路图（如图所示）接通电路，待灯泡A正常发光。

然后断开电路，观察到什么现象？思考：为什么A灯不立刻熄灭？总结上述两个实验得出结论导体本身发生变化而产生的叫自感现象。

自感现象中产生的电动势叫自感电动势。

3、自感系数自感电动势的大小决定于哪些因素呢？请同学们阅读教材内容。

然后用自己的语言加以概括，并回答有关问题。

自感电动势的大小的计算公式：线圈的自感系数与哪些因素有关？自感系数的单位单位换算关系4、磁场的能量当线圈通电瞬间和断电瞬间，自感电动势都要阻碍线圈中电流的变化，使线圈中的电流不能立即增大到最大值或不能立即减小为零，因此可以借用力学中的术语，说线圈能够体现电的“惯性”。

线圈的自感系数越大，这个现象越明显，可见，电的“惯性”大小决定于线圈的自感系数。

4.6 互感和自感1．两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感．利用互感现象可以把能量由一个线圈传递到另一个线圈．2．当一个线圈中的电流发生变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同时也在其本身激发出感应电动势，这种现象叫自感；自感电动势总是阻碍导体中原电流的变化，即当导体中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流增大；当导体中的电流减小时，自感电动势的方向与原电流的方向相同，阻碍电流的减小．3．通过一个线圈的电流在均匀增大时，则这个线圈的( )A．自感系数也将均匀增大B．自感电动势也将均匀增大C．磁通量也将均匀增大D．自感系数和自感电动势不变4．关于线圈自感系数的说法，错误的是( )A．自感电动势越大，自感系数也越大B．把线圈中的铁芯抽出一些，自感系数减小C．把线圈匝数增加一些，自感系数变大D．电感是自感系数的简称5．如图1所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有( )图1A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭【概念规律练】知识点一对自感现象的理解1．关于自感现象，正确的说法是( )A．感应电流一定和原来的电流方向相反B．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大2．关于线圈的自感系数、自感电动势下列说法中正确的是( )A．线圈中电流变化越大，线圈自感系数越大B．对于某一线圈，自感电动势正比于电流的变化量C．一个线圈的电流均匀增大，这个线圈自感系数、自感电动势都不变D．自感电动势总与原电流方向相反知识点二通电自感和断电自感3．如图2所示电路中，A、B是完全相同的灯泡，L是电阻不计的电感线圈，下列说法中正确的是( )图2A．当开关S闭合时，A灯先亮，B灯后亮B．当开关S闭合时，B灯先亮，A灯后亮C．当开关S闭合时，A、B灯同时亮，以后B灯更亮，A灯熄灭D．当开关S闭合时，A、B灯同时亮，以后亮度不变4．在如图3所示的电路中，带铁芯的、电阻较小的线圈L与灯A并联，当合上开关S后灯A正常发光．则下列说法中正确的是( )图3A．当断开S时，灯A立即熄灭B．当断开S时，灯A突然闪亮后熄灭C．用阻值与灯A相同的线圈取代L接入电路，当断开S时，灯A逐渐熄灭D．用阻值与线圈L相同的电阻取代L接入电路，当断开S时，灯A突然闪亮后熄灭【方法技巧练】一、断电自感中灯泡亮度变化的分析技巧5．在图4甲、乙电路中，电阻R和电感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则( )图4A．在电路甲中，断开S，A将渐渐变暗B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，A将渐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗6．如图5所示的电路中，S闭合且稳定后流过电感线圈的电流2 A，流过灯泡的电流是1 A，将S突然断开，S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是( )图5二、两类自感的综合分析方法7．如图6所示，线圈L的自感系数很大，且其电阻可以忽略不计，L1、L2是两个完全相同的小灯泡，随着开关S的闭合和断开的过程中，L1、L2的亮度变化情况是(灯丝不会断)( )图6A．S闭合，L1亮度不变，L2亮度逐渐变亮，最后两灯一样亮；S断开，L2立即不亮，L1逐渐变亮B．S闭合，L1不亮，L2很亮；S断开，L1、L2立即不亮C．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2亮度不变；S断开，L2立即不亮，L1亮一下才灭D．S闭合，L1、L2同时亮，而后L1逐渐熄灭，L2逐渐变得更亮；S断开，L2立即不亮，L1亮一下才熄灭8．如图7所示电路中有L1和L2两个完全相同的灯泡，线圈L的电阻忽略不计，下列说法中正确的是( )图7A．闭合S时，L2先亮，L1后亮，最后一样亮B．断开S时，L2立刻熄灭，L1过一会熄灭C．L1中的电流始终从a到bD．L2中的电流始终从c到d1．关于自感电动势的大小和方向，下列说法中正确的是( )A．在自感系数一定的条件下，通过导体的电流越大，产生的自感电动势越大B．在自感系数一定的条件下，通过导体的电流变化越快，产生的自感电动势越大C．自感电动势的方向总与原电流的方向相反D．当通过导体的电流减小时，自感电动势的方向与原电流方向相同答案 BD2．某线圈通有如图8所示的电流，则线圈中自感电动势改变方向的时刻有( )图8A．第1 s末 B．第2 s末C．第3 s末 D．第4 s末3．如图9所示是演示自感现象的实验电路图．下列说法中正确的是( )图9A.在断开开关S后的一段短暂时间里，A中仍有电流通过，方向为a→bB.在断开开关S后的一段短暂时间里，L中仍有电流通过，方向为a→bC．在断开开关S后，原存储在线圈内的大部分磁场能将转化为电能D．在断开开关S后，原存储在线圈内的大部分磁场能将转化为化学能4．如图10所示，对于原来闭合的开关S突然断开的瞬间，会看到灯A更亮的闪一下再熄灭．设S闭合时，灯中电流为I灯，线圈L中电流为I L，断开瞬间灯A中电流为I灯′，线圈L中电流为I L′，则( )图10A．I灯<I灯′，I L≥I L′ B．I灯＝I灯′，I L≤I L′C．I灯<I灯′，I L<I L′ D．I灯>I灯′，I L≤I L′5．在如图11所示的电路中，两个相同的电流表，零刻点在刻度盘的中央．当电流从“＋”接线柱流入时，指针向右摆；当电流从“－”接线柱流入时，指针向左摆．在电路接通且稳定时再断开开关的瞬间，下列说法正确的是( )图11A．G1指针向右摆，G2指针向左摆B．G1指针向左摆，G2指针向右摆C．两指针都向右摆D．两指针都向左摆6．如图12所示的电路，可用来测定自感系数较大的线圈的直流电阻，线圈两端并联一个电压表，用来测量自感线圈两端的直流电压，在实验完毕后，将电路拆开时应( )图12A．先断开开关S1 B．先断开开关S2C．先拆去电流表 D．先拆去电阻R7．如图13所示，A、B、C是相同的白炽灯，L是自感系数很大、电阻很小的自感线圈．现将S闭合，下面说法正确的是( )图13A．B、C灯同时亮，A灯后亮B．A、B、C灯同时亮，然后A灯逐渐变暗，最后熄灭C．A灯一直不亮，只有B灯和C灯亮D．A、B、C灯同时亮，并且亮暗没有变化8．如图14所示，灯泡A、B与固定电阻的阻值均为R，L是自感系数很大的线圈．当S1闭合，S2断开且电路稳定时，A，B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是( )图14A．B灯立即熄灭B．A灯将比原来更亮一下后再熄灭C. 有电流通过B灯,方向为c→dD. 有电流通过A灯,方向为b→a9．在如图15所示的电路中，三个相同的灯泡a、b、c和电感L1、L2与直流电源连接，电感的电阻忽略不计．电键S从闭合状态突然断开时，下列判断正确的有( )图15A．a先变亮，然后逐渐变暗 B．b先变亮，然后逐渐变暗C．c先变亮，然后逐渐变暗 D．b、c都逐渐变暗10．A和L是日光灯的灯管和镇流器，如果按图16所示的电路连接，下列关于日光灯发光情况的叙述中，正确的是( )图16A．只把S1接通，S2、S3不接通，日光灯就能正常发光B．把S1和S2接通后，S3不接通，日光灯就能正常发光C．S3不接通，接通S1和S2后再断开S2，日光灯就能正常发光D．当日光灯正常发光后，再接通S3，日光灯仍能正常发光11．如图17所示的电路中，已知E＝20 V，R1＝20 Ω，R2＝10 Ω，L是纯电感线圈，电源内阻不计，则S闭合，电路稳定后断开S的瞬间，L两端的电压是多少？哪端电势高？图1712．如图18所示，设电源的电动势为E＝10 V，内阻不计，L与R的电阻均为5 Ω，两灯泡的电阻为R S ＝10 Ω.图18(1)求断开S的瞬间，灯泡L1两端的电压；(2)画出断开S前后一段时间内流过L1电流随时间的变化规律．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
