TCL乐华新机型大全进入工厂调试方法

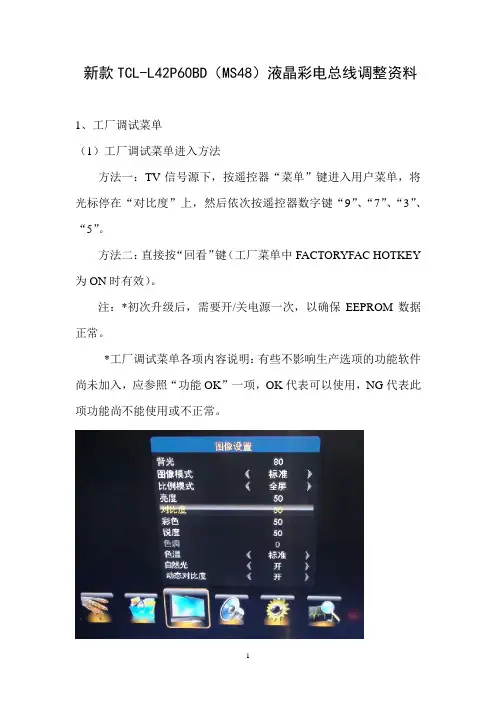

新款TCL-L42P60BD（MS48）液晶彩电总线调整资料1、工厂调试菜单（1）工厂调试菜单进入方法方法一：TV信号源下，按遥控器“菜单”键进入用户菜单，将光标停在“对比度”上，然后依次按遥控器数字键“9”、“7”、“3”、“5”。

方法二：直接按“回看”键（工厂菜单中FACTORYFAC HOTKEY 为ON时有效）。

注：*初次升级后，需要开/关电源一次，以确保EEPROM数据正常。

*工厂调试菜单各项内容说明：有些不影响生产选项的功能软件尚未加入，应参照“功能OK”一项，OK代表可以使用，NG代表此项功能尚不能使用或不正常。

FACTORY MENU选项默认值 功能说明功能 1-FAC HOTEY OFF 工厂快捷键开关（OFF ：关闭；ON ：开启），生产线调试完毕后设置为OFF 状态OK 2-WARM UPOFFOFF ：正常模式，无信号15min 后会启动待机；ON ：老化模式，无信号保持雪花状态，不进入待机模式工厂在生产线无信号老化时，将值设为ON ，屏幕左下方将显示老化时间。

注：交流关机或开机则重新计时。

OK3-ADC ADC 数据校正（下面将详细说明） OK 4-WHITE BALANCE白平衡数据调整（下面详细说明）OK 5-SHOP DO 出厂前复位，确认后清除所有的工厂信息，用户不能进入工厂菜单。

6-NVM reset DO 系统初始化，回到初始值。

不清除白平衡和ADC 数据，仅供研发使用，请勿调整。

OK 7-SETFAC CHDO设置工厂调试频道，以便工厂调试生产工厂调试频道选择相应的生产工序后，按“OK ”键显示“DO ”，直至“OK ”表示设置完成 OK8-POWER ON LAST ON ：交流上电后直接开机 STB ：交流上电后待机LAST ：交流上电后保持上次关机状态 OK9-USB UPDATE USB 升级（下面将详细说明）OKADC 功能：信号通道的参数调整选项 默认值 功能说明功能 Source进入菜单式的信源 当年调试的信源（VGA ，HDTV 需要调试，其他信源不需要调试）OKR-OFFSET 128 R 通道偏移，手动可调，在自动调试后不得更改 OK G-OFFSET 128 G 通道偏移，手动可调，在自动调试后不得更改 OK B-OFFSET 128 B 通道偏移，手动可调，在自动调试后不得更改 OK R-GAIN 128 R 通道增益，手动可调，在自动调试后不得更改 OK G-GAIN 128 G 通道增益，手动可调，在自动调试后不得更改 OK B-GAIN 128 B 通道增益，手动可调，在自动调试后不得更改OKAUTO ADC校准钱请按照菜单下方的说明文字输入相应Pattern 。

乐华彩电总线进入方法进入：依次按下菜单“MENU”键、显示键、静音键、和“SCAN”键，即进入工厂维修模式。

进入：关机后，按住音量-、音量+,然后开机即可进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。

按遥控器上的TV/AV键即可进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式进入：同时按住面板上的“频道＋/-”键再开机即可，“菜单”键翻页进入：1）、按多位键“－/－－”使屏幕出现“口口口”，百位数字设为2，其它两位不管。

（2）、按“菜单”键，进入声音菜单，选中“重低音”一项。

（3）、输入密码6879进入。

进入调整项的快捷方式：按“1"键，调TDA1316的白平衡；按“2”键调OSD；按“3”键调EEPROM的数据；按“4”键调CPU的旋转设定；按“5”键调DPTV1；按“6”键调DPTV2；按“7”键调DPTV；按“8”键调TDA1316；按“9"键调TDA9859；按“0”键调TDA9112。

进入：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+”和“视频键”进入维修菜单。

“菜单”键翻页退出：按“屏显键”即可退出。

进入 1、按遥控器上多位键“-/--”使屏幕显示“---”字样； 2、同时按住机器面析上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“------”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-”改变参数，设置结束后，按“静音键”使项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说明已经存储。

进入：按本机的“音量-”按键，音量为0后，再按住遥控器上的“万年历”键3秒便可进入线性和平衡调整项，按“静音”键3秒进入工厂除可以作以上调整外，还可以更改寄存器地址注：进入工厂模式后，要先松开“万年历”键再松开“音量-”键以防进入工厂后又立即退出进入：6D72机芯/6D76机芯6D78机芯/：进入： 1、将音量减到零，同时按住面板的“音量-”键和遥控器上的“万年历”键4秒钟后松手。

TCL乐华新机型大全进入工厂调试方法2113T调试说明概述：2113T机芯是我公司用于21英寸电视机的IIC总线控制机芯，使用三洋LA76810B单片电视机处理芯片，和三洋CPU（TCL-A01V01-A）。

由于采用IIC总线结构，多数指标的调试可通过遥控器或预先设定完成。

需要调试的部件有四个，分别是IF VCO中周、VR801、高压包上的SCREEN旋钮和FOCUS旋钮。

调试方法：本机操作菜单有二种模式：用户模式和工厂模式。

前者为用户操作而设；后者专为工厂生产或维修调试使用。

为方便调试、提高效率。

本机遥控器特设了两个快捷键：T1键（在T1状态下，无信号不关机，无蓝屏，只有雪花点）和工厂模式键。

注：本机按一下遥控器T1键进入“T1”状态，在该状态下，无信号不关机，并且无蓝屏（生产线老化时可采用该状态），再按一下T1键，进入“BUS OPEN”状态，即本机IIC BUS状态关闭，用于白平衡调整。

2165H4调试说明概述：UOC LEADER机芯是采用PHILIPS公司的超级单片TDA9370设计而成。

（TDA9370集成了MCU与TV PROCESSER）调试方法：进入工厂调整模式的方法：按遥控器上的“D-MODE”键；或把VOLUME减到0后再按住主机面板上的“VOLUME－”键，同时按三下“0”键。

退出工厂模式的方法：按“显示”即可。

25V1、N25K1、N25K2、N25K3、25B2/S22、29A1、29V1、S29K1、29B1/S22、S29B2/S22 调试说明34V1、S34A1、S34A1、AT34266B/S概述:以上机型是我公司采用了东芝TMPA8829CPN超级单片电视处理芯片开发的机型。

TMPA8829CPN21N1芯片是东芝公司开发的第一代超级单片，功能强大，线路非常简洁，PCB排版紧凑，并且实现了VCO无调整化。

机芯采用I2C总线控制，调试工作可以通过遥控器来完成，白平衡调整可以使用自动调试仪器。

电脑维修——显示器工厂模式的进入方法1．TCL系列显示器（1）M1502显示器面板按键：“－”,“＋”,“←”,“→”,电源开关“◎”。

工厂模式：首先关闭显示器电源开关，再同时按住“－“与”→”不松手，打开显示器电源开关，当显示器屏幕出现图像时松开手，这时即进入工厂模式，屏显OSD菜单里多出红色的“FAC”字母。

不过，对于这款显示器，工厂模式与用户模式功能基本相同，没有特别功能。

（2）ML520液晶显示器面板按键：“+”，“-”，“MENU”，电源开关。

工厂模式：首先关闭显示器电源，再按住“MENU”键不松手，接着打开显示器的电源开关，等屏幕上出现图像内容时松开手，这时就进入显示器的工厂模式状态。

（3）M1737显示器面板按键：“←”,“→”,“－”,“＋”,和电源开关键“◎”（轻触开关）。

工厂模式进入方式：首先关闭显示器电源，再按下“◎”后，马上按一下“＋”即松开，这时显示器出现图像后已经进入工厂模式。

其工厂模式中有副亮度和副对比度调整，还有老化开关设置等，比用户模式多出好多项调整内容。

（4）M1702显示器面板按键：电源开关和单键飞梭。

工厂模式进入方法：首先关闭显示器电源开关，再按着单键飞梭键不松手，接着打开显示器电源开亲，等屏幕出现图像时，即进入工厂模式。

工厂模式的OSE菜单界面基本与用户模式相同，只是多了三个红色的“FAC”字母。

（5）MF767，768，703M，707,708,709，F4系列显示器屏幕按键：退出“Exit”,左”←“,右”→“,菜单”Menu“,电源开关”◎“。

工厂模式的进入：按下“Enter”键，屏幕上弹出OSD菜单，再连续按动“→”键移动到“ZOOM”位置，再连续按下“Enter”键两次，第二次按下后不要松手，等待大约5秒钟后，在屏幕的中上方会弹出一个谈蓝色底色，深蓝色字符的OSD菜单，这表示已经进入工厂模式调整状态。

选中“Exit”键可以退出OSD菜单，使OSD菜单消失，便再按“Enter”键会再次出现，关机退出工厂模式。

TCL各种机型进工厂模式的方法一、飞利浦机芯系列：a将普通遥控器打开后盖在线路板上的D04位置插上二极管（IN4148）方向与板面方向相同，然后，按“菜单”两次，即可进入“工厂模式”的各项目调整（注：21”按“美化画面”键）；二、I*C数码机系列：A：21寸小屏幕机器：按住主机音量“一”，待音量标尺退到“0”时同时按一下遥控器上“显示”键屏幕右上角显示“S”机进入调整状态。

按数字键1，2，3，5，8，0选项，用音量加减和调整，待机键存储退出。

B，东芝大屏幕机芯：按住电视机面板音量键减至0，且保持按住不放手；同时按遥控器上“0”键三次，必须在1.5秒之内完成，即可进入工厂菜单，先进入系统设定2，将FMODE 调至ON状态，调整后置OFF状态。

“跳台”键返回上级菜单或退出工厂模式。

b.亦可以用用户遥控器改为工厂遥控器：找开遥控器盖，从印刷板上D1502、1503的位置增加两个IN4148二极管，然后在右下角处增加D-mode键，直接按此键进入工厂菜单的各项目调整。

三、三洋（LA76810、LA76832）机芯系列：a.设定菜单：先打开普通遥控器后，从印刷板中找到印有D-mode相对应的位置键增加一导电橡胶，直接按此键可进入“工厂模式”，注意设定菜单只有当MENU03菜单中ENGINEER、OPTIOR项设置为1时，才能进入04以后的设定菜单；b.调试菜单：按住电视机面板音量键减0，且保持按住不放手；同时按遥控器上“0”键頻道三次，必须在1.5秒之内完成，即可进入工厂菜单的各项目调整。

（注21”遥控器按D-mode键出现一条亮线时，可与V-KILL键交换位置）。

四、DTV机芯系列：用遥控器上的“显示键”和“-/--键”交换按三次即可进入工厂菜单。

五、HiD机芯系列：HiD点P的机器进入工厂菜单：直按往遥控器上的“智能音量+显示器”来回切换；HiD点e的机器进入工厂菜单：按住遥控器上的“四D键”不放，再按住“Enter（显示）键”+“10+键”来回切换。

L15L6A-G0调试说明
以下调整和检查，图像和伴音均在标准状态下进行，遥控器型号为HYF-35G。

一、进入工厂调试状态的方法：
按工厂摇控器上的工厂键即可进入工厂调试状态。

1. 语言选择。

用上下键选择语言,用加减键修改。

在语言被选择为0
时,OSD的显示为英文,在语言被选择为1时, OSD的显示为英文和中
文。

2. 伴音制式选择。

用上下键选择DK/BG/I/M, 用加减键将它改为0或
1,在伴音制式被选择为0时,此伴音制式被取消. 在伴音制式被选择
为1时,此伴音制式被设置为有效。

3. V GA模式色温调节。

用上下键分别选择R/G/B, 用加减键分别调节其
大小.
二、中放板调试：
1. 将38M电视信号从高频头的中频端输入，幅度为80dB；
2. 将信号设置在PAL D／K，中放板上电后，调整L407，监测比较器
N402的PIN3电压，使其为1.6V，PIN1为高电平；
3. 接收NTSC M信号，调整L405，使图象质量最佳。

\
三、 AGC调整：
1. 输入信号为60dB的PAL制彩条信号
2. 调整VR400，使高频头AGC电压为1.95V
四、输入输出检查：
正确连接相应的信号源检查后AV 输入、S 端子输入、YCbCr 输入、VGA 输入、DTV输入的声音、图像是否正常。

五、检查本机键的各键功能应该正常。

旧底图总号
标记数量更改单号签名日期
底图总号拟制
审核
W90TS-351---H
日期签名阶段标记第1张共 1 张标准化
批准
格式 (4) 描图: 幅面:。

乐华彩电工厂菜单和酒店菜单进入及退出方法简介1．工厂菜单的进入A．东芝机芯（Y22、S22机芯：A1 、A2、B1、B2、B6、E2、G6、V1、V8、K1、K2、K3、K6等系列）：将音量减到0，按住电视机面板上的“音量—”键，同时连续按遥控器上的“0”键三次，便可进入工厂菜单。

在工厂模式下按回看键可切换正常模式和工厂模式，在工厂模式时屏幕右上角会显示“D”。

此时表明已经是工厂模式。

此时按相应的数字键即可进入不同的工厂调试菜单。

交流关机后,可退出工厂菜单。

B．PHILI 机芯：在2秒内交替按“静音”、“显示”键三次。

第三次按完“显示”键，进入工厂菜单（后期生产的机芯如TDA9370、9373等，进入方法同东芝机芯）按显示键或交流关机后,可退出工厂菜单。

C．三洋机芯（乐华Y12、Y22机芯：B5、B5L、V88系列）：与东芝机芯方法相同；D．三菱机芯（K7、K8、K9、K16、K19系列）：先按遥控器菜单键，屏幕显示后紧接着依次按6、4、8、3数字键即可进入，重复以上操作或交流关机即可退出工厂模式；（屏幕出现FAC时，可重复以上操作2次即可消除）E．高清机芯（B1P、V1P、V1 、V2P、V8P、G6P系列）：进入方法同东芝机芯，进入后分别按1、2、3、4、5、6、7、8、9、0各键，可对应进入“行场特性、酒店菜单、白平衡、副模拟量、音量线性调整、AD转换参数、图像模式、系统选项、加速极调整”的设定菜单；调整结束后按“菜单”键可退出工厂菜单。

注意：若是已经是在酒店状态，请先按下述进入酒店菜单的方法进入酒店菜单，关掉酒店功能中按键锁定项，再按上述方法进入工厂菜单。

2．酒店菜单的进入A．东芝机芯：按遥控器上的“显示”键，然后在接下来的2秒内输入6157（分别按遥控器上的“6”“1”“5”“7”键，速度要快），即进入酒店菜单。

在工厂模式下按电视/视频（TV/AV）键也可以进入。

B．PHILI 机芯：在工厂模式下按时钟键，可进入酒店菜单。

各种液晶电视进入工程模式（维修调整模式）方法东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的M 2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。

3：关机就可推出工程菜单。

松下控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥频道减（-）键，屏幕上出现service 1 4：再同时按下遥控器上的静音键和电视上的频道减键，屏幕键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。

飞利浦电视：1：不必理会选台画面。

2：任意一数字键，进入工程菜单。

3：要退出工程菜单，遥控关机即可。

索尼列键：“屏显”、“5”、“音量+”，进入菜单。

L G：同时按住遥控器上的menu和机器上的menu，大星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，是电视的使用时间。

3：关闭电源就可以退出工程模式。

夏普：1：打开液晶电视(非待机状态)，然关掉。

2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。

（所有操屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。

创维减再用遥控按屏显进入工程菜单。

（注意：进入工程菜单里面的参数千万不能乱动）。

各种品牌电视机进入工厂模式1海信电视进入工程模式方法用遥控选择，菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式，海信电视都是如此进入2、LG等离子进入工程模式同时按住遥控器和电视机上的menu键几秒后就进入了。

今打4008199999问的，初始密码是0000，如果进不去的话，就打这个电话。

告诉他们机器的串号，他们帮忙查。

LG42LC2R 液晶工程菜单跟他的等离子电视一样,同时按住遥控器和主机上的MENU大约5-10秒后就出现了。

3、飞利浦液晶电视（CRT、PDP也通用）使用时间查看方法：（1）开机，按遥控062596+屏显，不必理会选台画面。

（2）任意一数字键，进入工程菜单。

（3）上面第一行就是，10进制，要退出工程菜单，遥控关机即可。

4、索尼新系列液晶电视46/40/32V200A，进工程菜单，看累计开机时间的方法：开机，播有线电视节目，按遥控器上“电源/待机”键，进入待机，然后按下面次序，先后按一下遥控器上的相关按键：屏显5＋（音量）电源/待机。

5、松下等离子:（1）把音量关到零（2）按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间（3）同时按下遥控器上的呼出钮（见说明书，就是数字键0左边哪个啦）和电视上的频道减键（注意是电视机上，不是遥控器上啊，屏幕下，按一下，面板就打开了），屏幕上出现service 1（4）再同时按下遥控器上的静音键和电视上的频道减键（注意是电视机上，不是遥控器上啊，屏幕下，按一下，面板就打开了）），屏幕上出现service 2（5）按下数字键3即可（6）屏幕上出现英文hour（小时），下面的就是工作时间退出时该怎么操作，关机即可（关断电视机上的电源钮）。

松下32LX60DA的工程菜单可以参照等离子的方法。

6、日立PDP和LCD工程菜单进入方法是一样的：将电源开关打开，机器处于待机状态，按住TV/VIDIO键和频道下键,同时按住副电源开关开机,按住5秒后放手,工程菜单就出来了.日立的工程菜单很怪,只有编号、代码和数据，如果将频道下键改成频道上键，就是RESET，此时样机开机也能出现语言选择。

乐华各机芯进入工厂菜单方法序号规格机型机芯进入工厂模式方法-1 29寸29V08 CL-PH73 进入图像菜单，按节目＋－键，选择对比度项，按数字键输入9735，即可进入工厂菜单-2 29寸29V19 CL-PH73 按本机音量键-,将音量减到0不放手,然后在2秒内按遥控器的"0"键三下即进入工厂模式-3 29寸29V19P、29V28P CL-PH73D -4 21-25寸N21V19、21V19、21V20S、25V19、N25V19、21V18B CS-PH73 -5 21-25寸HD21V19SP、21V20UP、HD25V18PB CS-PH73D -6 21寸21V08S CS-PH73 进入图像菜单，按节目＋－键，选择对比度项，按数字键输入9735，即可进入工厂菜单-7 29寸29V2P -GU21 按本机音量键-,将音量减到0不放手,然后在2秒内按遥控器的"0"键三下即进入工厂模式-8 21寸HD21V18SP、HD25V18P HY11 用户音量值为0，打开用户菜单，将光标停在“图像”菜单“对比度”项目上，在3 秒内按序输入密码9735，进入工厂模式-9 29寸HD29V18SP、HD29V19SP HY80 -10 28-32寸HD28V18D、HD29V18SD、HD32V18SD IV22 -11 21-25寸HD21V08SP、HD21V18SB、HD25V18PD MS12 在开机状态，将音量调到0，然后打开主菜单，将光标停在图像菜单对比度项上，3秒内按循序输入密码9735，进入工厂模式，屏幕左下角显示字母“P”；并将该状态记忆在NVM 。

进入P 模式后，按遥控器上的“3”键进入工厂设置菜单，选择“FACTORY HOTKEY”后面设置,改为”ON”,按工厂快捷键（Q 款遥控器最下面一行的中间按键）可进入或退出P 模式。

-退出工厂P 模式方法：在P 模式下，按遥控器数字3 键进入出厂初始化操作项，进- 5 -行初始化操作可退出P 模式-12 29-34寸29A2P、29A3P、29V88P、29G6PB、29V12P、29V16P、32V6P、34A3P MS21 1：按住面板“音量减”将音量减到0，按住不放，同时在3 秒钟内连按遥控器上的“0”键三次，即可进入工厂菜单。
