北京市大兴区2017-2018学年度初三物理一模试题及答案

北京市大兴区中考物理模拟试卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共32分)1. （2分）(2017·平邑模拟) 下列现象的解释正确的是（）A . 在空中飞翔的鸟儿不受重力的作用B . 由于有风，跳伞运动员在空中斜向下做匀速降落时受力不平衡C . 沿草皮滚动的足球最终会停下来是因为它不受力的作用D . 扔铅球时，用的力越大，铅球飞出去的越远，说明力的作用效果和力的大小有关2. （2分） (2018九上·邵阳月考) 通常情况下,下列各组物质中都属于导体的是（）A . 空气水银塑料B . 陶瓷湿木材橡胶C . 玻璃花生油大地D . 金属大地石墨3. （2分）(2017·澄迈模拟) 下列物品中，利用电磁波工作的是（）A . 移动电话（手机）B . “B超”检测仪C . 电饭锅D . 固定电话4. （2分）我们生活在声音的海洋里，鸟语、流水、琴声……我们能把这些声音分辨出来，主要是依据声音的（）A . 响度B . 音调C . 频率D . 音色5. （2分）(2019·重庆模拟) 下列数据符合常识的是（）A . 高铁的正常行驶速度可达300km/hB . 南开（融侨）中学的教室长约26mC . 中学生对地面的压强约102PaD . 家用空气净化器的工作电压约为110V6. （2分） (2019八下·临河期中) 一同学用水平力推停放在水平地面上的汽车，没能推动．此时（）A . 人推车的力与车受的重力是一对平衡力B . 人推车的力与车对人的作用力是一对平衡力C . 人推车的力的大小小于地面对车的摩擦力D . 人推车的力的大小等于地面对车的摩擦力7. （2分） (2019九上·北海期末) 下列做法符合安全用电原则的是（）A . 在电线上晾晒衣服B . 在家庭电路中，保险丝熔断后用铜丝来替换C . 用湿抹布擦拭带电的插座面板D . 有金属外壳的用电器用三脚插头8. （2分） (2016八下·官渡期末) 在如图所示的光现象中，由于光的直线传播而形成的是（）A . 水中的铅笔B . 水中树的“倒影”C . 平在镜中的陶罐D . 树林中的阳光9. （2分）下列实例中，利用大气压工作的是（）A . 弹簧测力计B . 船闸C . 吸盘式挂衣钩D . 密度计10. （2分） (2017九上·北京期中) 下列现象中，不属于用做功的方式改变物体内能的是（）A . 菜刀在砂轮上磨得发烫B . 在炉子上烧开水，水温升高C . 两手互相摩擦时手发热D . 划火柴，火柴被点燃11. （2分）(2014·河池) 下列有关光现象的说法中正确的是（）A . 手影是由于光的反射形成的B . 凸透镜只能成实像C . 平面镜成正立等大的虚像D . 近视眼应配戴凸透镜来矫正视力12. （2分）弧圈球是一种攻击力强、威力大的乒乓球进攻技术．如图为某人某次拉出的弧圈球在空中高速旋转前进的示意图，此时球上方气体相对球上部流速小于下方气体相对球下部流速，以下说法正确的是（）A . 球在空中继续前进是受到惯性力的作用B . 球在空中前进时受平衡力作用C . 球因高速旋转前进比不旋转前进时会下落得慢D . 球因高速旋转前进比不旋转前进时会下落得快13. （2分）厨房中的物理，下列叙述中错误的是（）A . 筷子夹食物，筷子是省力杠杆B . 利用煤气煮饭是因为煤气热值较高、污染小C . 炒菜时闻到香味是扩散现象D . 利用水比热容较大的特点来冷却食物14. （2分）取一根粗细均匀的直铁丝，在它的中点用线悬挂起来，铁丝恰好水平平衡。

2018年北京市大兴区中考物理一模试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分．请把答案填在答题纸上的指定位置．）1．（2分）通常情况下，下列物体中属于导体的是（）A．食用油B．铁锅C．瓷碗D．木铲2．（2分）在如图所示的四种现象中，属于光的反射现象的是（）A．山在水中形成“倒影”B．雨后天空出现彩虹C．月食现象的形成D．钢勺好像在水面处“折断”3．（2分）如图所示的四种措施中，为了减小压强的是（）A．滑雪板地板面积较大B．斧刃磨得很锋利C．压路机的碾子质量很大D．安全锤头部做成锥形4．（2分）下列关于声音的说法正确的是（）A．调节电视机音量改变了声音的音调B．房间的窗户安装双层中空玻璃是在传播过程中减弱噪声C．能从不同乐器中分辨出小提琴的声音主要是因为响度不同D．用大小不同的力先后敲击同一音叉，音叉发声的音色不同5．（2分）下列关于自行车的部件设计及骑行过程中的操作，主要为了减小摩擦的是（）A．轮胎上的花纹B．车轴处装有滚珠轴承C．刹车时用力捏闸D．脚蹬表面凹凸不平6．（2分）如图所示的工具中，使用时属于省力杠杆的是（）A．羊角锤B．镊子C．钓鱼竿D．筷子7．（2分）下列选项中符合安全用电要求的是（）A．用湿手拨动空气开关B．电线的绝缘皮破损时应及时更换C．在未断开电源开关的情况下更换灯泡D．把用电器的三脚插头改为两脚插头接在两孔插座上使用8．（2分）如图所示的实例中，为了减慢蒸发的是（）A．农民把稻谷摊开了晒B．用吹风机将湿头发吹干C．把新鲜水果装入保鲜袋中D．将湿衣服晾通风向阳处9．（2分）下列实例中，用做功的方式来改变物体内能的是（）A．搓搓手，手的温度升高B．烧水时水温升高C．太阳能热水器中的水被晒热D．放入冰块后的饮料变凉10．（2分）验电器是实验室里常常用验电器来检验物体是否带电。

用带正电的玻璃棒接触验电器的金属球，可以发现验电器原来闭合的两片金属箔张开一定的角度，如图所示。

2017年北京市大兴区中考物理一模试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．下列用品中，一般情况下属于导体的是（）A．钢尺B．玻璃瓶C．纸杯D．橡皮擦2．如图所示的现象中，属于光的色散现象的是（）A．放大镜把字“放大”B．钢勺好像在水面处折断了C．景物在水中形成“倒影”D．雨后天空中出现彩虹3．下列实例中，通过做功的方式改变物体内能的是（）A．两手相互摩擦，手的温度升高B．把蔬菜放进冰箱，蔬菜的温度降低C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高4．如图所示的四个物态变化的实例中，属于液化的是（）A．冬天，树枝上形成“雾凇”B．夏天，草叶上形成“露珠C．春天，草叶上形成“冰挂”D．冬天，窗玻璃上形成“冰花”5．下列实例中，目的是为了减小摩擦的是（）A．气垫船向下喷气B．足球守门员戴有防滑手套C．浴室脚垫做得凸凹不平D．骑自行车下坡时，捏紧刹车闸6．如图所示的四个实例中，属于增大压强的是（）A．铁轨铺在枕木上B．蛋器装有很细的钢丝C．包带做的很宽D．大型平板车装有很多车轮7．如图所示的四种情景中，所使用的杠杆属于费力杠杆的是（）A．食品夹B．撬棒C．羊角锤D．钳子8．下列数据中最接近实际的是（）A．人体的正常体温约为36.5℃B．体育中考用实心球的质量约为10kgC．初三女生身高约为1.60cmD．初三男生跑完1000m用时2min9．如图中国科技馆二层“探索与发现”A厅“声音之韵”展区，“传声筒”这件展品，当一人在话筒管路一侧发声时，另一侧的人能够听到传输的声音．关于此现象，下列说法中正确的是（）A．发声的物体不一定在振动B．声音是以声波的形式传播出去的C．听到的声音是靠金属管传来的D．医用听诊器和传声筒的原理不同10．2016年3月9日济宁市举行了第二届“市长杯”校园足球联赛活动，如图为足球赛进行中，小伟和小真运用所学物理知识对比赛中的一些理象进行分析，下列说法中全部正确的一组组是（）①足球在上升过程中重力势能转化为动能②踢出去的足球能继续向前飞行是由于惯性③足球在空中飞行时受到重力和向前的推力④足球在空中飞行过程中，运动状态发生改变⑤空中飞行的足球，若它所受的力全部消失，它将立即落地⑥踢球时脚感到疼是因为物体间力的作用是相互的．A．①②③B．②④⑥C．②③⑤D．①②⑤11．在传统文化进校园活动中，我区各校开展了丰富多彩的古诗词诵读活动．下面是小欣同学对某些诗句中蕴涵的物理知识的理解，其中正确的是（）A．“沉舟侧畔千帆过”﹣﹣﹣﹣﹣旁边的船是以沉船为参照物B．“遥知不是雪，为有暗香来”﹣﹣﹣﹣﹣暗香说明分子间存在引力和斥力C．“夜半钟声到客船”﹣﹣﹣﹣﹣客船上的人能听出是“钟声”，是根据声音的音调来辨别的D．“潭清疑水浅”﹣﹣﹣﹣﹣“疑水浅”是光的反射现象12．下列对应图示的做法，不符合安全用电与保护原则的是（）A．同时将双手分别接触裸露的火线和零线B．远离有此标志的设备C．雷雨天不在树下避雨D．家庭电路中安装熔断器13．如图所示是一种测定风速的装置．其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连．当风速变大时（）A．活塞向下运动，电压表示数变小B．活塞向上运动，电压表示数变小C．活塞向下运动，电压表示数变大D．活塞向上运动，电压表示数变大14．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＜I2，A管中的液面较低C．I1=I2，A管中的液面较高 D．I1=I2，A管中的液面较低15．中国科技馆四层“挑战与未来”A厅“新型材料”展区，我们可以亲眼见识到如图所示的超导磁悬浮列车有多神奇．超导磁悬浮列车的轨道由一组永久磁铁材料构成，车体内放置了一组超导体和一个液氮储存箱．在行驶过程中，车内的超导体通过液态氮降温，从正常态转为超导态．当车体内的导体与轨道磁铁间产生的排斥力大于车体重力时，列车就会悬浮起来．只要沿轨道方向给车体一个很小的推动力，列车就将沿轨道方向运动．关于超导磁悬浮列车下列说法中正确的是（）A．当列车悬浮时，车体内的导体对轨道磁铁的排斥力与列车重力是一对平衡力B．液态氮在给车内的超导体降温时会液化C．当列车悬浮时，轨道磁铁对车体内的导体产生的排斥力等于车体重力D．沿轨道方向给车体一个很小的推动力，列车就将沿轨道方向运动说明力是使物体运动的原因二、多选选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个，共8分．每小题2分，每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．下列说法中正确的是（）A．打开醋瓶能闻到酸味说明分子做无规则运动B．水和酒精升高相同的温度，水吸收的热量较多C．将两段表面平滑的熔丝紧密接触后，它们会“粘”在一起，是因为分子间有斥力D．飞船返回舱返回地面穿越大气层时，烧蚀层烧得通红是通过热传递方式增大内能17．下列说法中正确的是（）A．物体不受力就会静止下来B．人在跑步时，人对地面的压力大于地面对人的支持力C．交通法规对各类车辆限速，是因为质量一定时，速度越大，汽车惯性越大D．静止在水平桌面上的书本，所受重力和桌面对它的支持力是一对平衡力18．小明以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路．开关S闭合后，灯泡发光．下列说法中正确的是（）A．甲、乙电机转动B．甲电机相当于发电机C．乙电机相当于电动机D．将电源正负极对调，灯泡亮度发生改变19．在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分别放入甲乙烧杯内，静止时如图所示，则下列判断正确的是（）A．甲杯中的液体的密度大于乙杯中的液体的密度B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯对水平桌面的压强大于乙杯对水平桌面的压强D．若向下按压甲杯中的小球，甲杯中液体对烧杯底的压强会减小三、实验选择题（下列各小题的选项中，至少有一个选项是符合题意的．共20分，每题2分．漏选得1分，错选不得分．）20．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力．图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB．则表示力F的力臂的线段为（）A．OA B．OB C．AB D．AC21．如图所示，温度计的示数是（）A．﹣36℃B．36℃C．﹣44℃D．44℃22．如图所示，MM′为平面镜，AO为入射光线，ON为法线，入射角∠AON=50°．已知∠BON=40°，∠CON=50°，∠BOM′=50°．则入射光线AO经平面镜反射后反射角是（）A．∠B OM′B．∠CON C．∠BON D．∠COM′23．如图所示，电阻箱的示数为（）Ω．A．9182 B．2189 C．2819 D．829124．如图是某物体的运动s﹣t图象，下列说法正确的是（）A．0～8s内的平均速度是1.25m/sB．BC段物体是运动的C．AB段平均速度大于CD段的平均速度D．CD段物体的运动速度大小不变的25．小丽在做“探究凸透镜成像规律”的实验中，固定凸透镜在光具座的位置不动，蜡烛和光屏在图所示的位置时，烛焰恰好在光屏上成清晰的像，则下列说法正确的是（）A．这是照相机的成像原理B．在光屏上成缩小的虚像C．此凸透镜的焦距小于20cmD．取下光屏，在光屏的一侧用眼也能观到蜡烛的像26．如图所示，小阳利用“伏安法”测量未知电阻R x的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上．（）A．E B．C C．D D．B27．如图所示的通电螺线管中，螺线管的左端是N极的是（）A．B．C．D．28．如图是某种物质的熔化曲线，下列说法正确的是（）A．这种物质是晶体，且熔点是95℃B．该物质熔化过程共经历了12minC．在第10min时，该物质处于液态D．该物质在BC段过程中不需要吸热29．小明根据下列表中的数据，得出以下四个结论，其中正确的是（）物质熔点/℃（标准大气压下）物质沸点/℃（标准大气压下）物质比热容/J（kg•℃）﹣1冰0水100水 4.2×103固态酒精﹣117酒精78.5酒精 2.4×103固态水银﹣39水银357冰 2.1×103A．在标准大气压下，酒精在﹣120℃时是固态，水银在﹣35℃时是液态B．南极冬季气温一般在﹣40℃以下，在南极测量气温能选择水银温度计C．可以用酒精温度计测沸水的温度D．质量相同的水和酒精吸收相同的热量，酒精升高的温度少四、实验解答题（共30分．30～32、35～39每题2分，33、34、40每题3分，41题5分）30．小芳用调节好的天平测量金属块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图甲所示，用量筒测量小石块的体积如图乙所示，则该金属块的质量为g，密度为kg/m3．31．请根据图提供的三幅北京的景点图片，提出一个可探究的科学问题：．32．科学实践课上，老师组织同学们进行水火箭发射比赛，下面是水火箭的发射过程：①在水火箭中装入占高压仓体积的水，然后把水火箭喷嘴朝下安装在发射架的弹簧卡口上，如图1甲所示；②用打气筒向高压仓内打气，当气压表显示4个大气压时，可以通过线闸开关控制启动发射开关来进行发射，如图甲所示；③发射后高压气体把水通过狭小的喷口高速向后喷射，由于反冲作用，水火箭就会飞上高空，如图1乙所示．请回答下列问题：（1）如图1丙所示，水火箭升空过程中获得的重力势能是由水火箭的能转化来的．（2）图2中物体运动的原因与水火箭的发射原理相似的是．33．干簧管是一种利用磁场来工作的开关器件，也叫磁控开关．常用的干簧管有单触点和双触点两种．双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图甲），当有外界磁场时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图乙），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点．簧片中有一片是用只导电不导磁的材料做成．（1）双触点干簧管的1、2、3三个簧片的对应制作材料可能是A．铁、铁、铜B．铁、铜、铁C．铜、铁、铁D．铁、钴、铁（2）小明同学用利用双触点干簧管连接在电路中做成一个门磁报警器如图丙所示，当门被推开时，磁体远离报警系统中的双触点干簧管，报警系统报警．报警系统如图丁所示，在A、B两点间接入双触点干簧管的两个簧片就能完成电路．则把双触点干簧管簧片和簧片连入电路．（选填“1”、“2”或“3”）34．小明想测量一块石头的密度，但是由于石头的质量和体积比较大，无法用托盘天平、量筒和水完成测量．小阳同学建议他用弹簧测力计、大烧杯、水、轻质细线和杠杆来进行实验，请你将实验过程补充完整：（1）将如图甲所示的装置放在水平桌面上，发现杠杆的左端高于右端，则应调节杠杆两端的螺母向（选填“左”或“右”）移动，直到杠杆水平平衡；（2）杠杆水平平衡后，如图乙所示，将石头用细线系好悬挂在杠杆A点，则应该用弹簧测力计通过细线套在（选填“B”、“C”或“D”）点施加竖直向上的拉力，使杠杆水平平衡；读出测力计的示数F1，将F1记录在表格中；（3）如图丙所示，在大烧杯内装入适量的水，石块的位置不变，将石块浸没在水中（石块不接触烧杯），测力计的位置也不变，依然对杠杆施加竖直向上的拉力，使杠杆水平平衡，读出测力计的示数F2，将F2记录在表格中；（4）已知水的密度为ρ水，利用测量出的物理量和ρ水计算石块的密度ρ=，并将计算结果记录在表格中．35．小明在探究浸在水中的物体所受的拉力与浸入水中体积关系的实验中，将圆柱体悬挂在弹簧测力计的挂钩上，手提弹簧测力计使圆柱体缓慢竖直浸入装满水的溢水杯（水足够深）中，溢出的水倒入量筒中，他记录了圆柱体全部入水之前量筒中水的体积V 和相应的弹簧测力计示数F，实验数据如根据表中数据归纳F 与V的关系：F=．（浸没之前）V/cm30100200300400500F/N109876536．实验台上有组装好的实验装置，如图所示，其中弹簧测力计的量程为0～5N．另外还有质量均为100g的钩码六个（图中未画出）．小轩计划用这些器材探究：用动滑轮提升重物时，如果动滑轮的机械效率不变，则有用功跟总功成正比．小轩的主要实验步骤如下：①在动滑轮挂钩上挂1个钩码，钩码的质量用m表示，用弹簧测力计竖直向上匀速拉绳子自由端，弹簧测力计的示数用F表示，绳子自由端移动的距离用s表示，钩码上升的高度用h表示．将m、F、s、h测量数据记录在表格中；②保持绳子自由端移动的距离s不变，依次改变动滑轮所挂钩码个数，仿照步骤（1）再做5次实验，将测量数据记录在表格中．W有用=G h=mgh，计算出各次的有用功，③利用W总=F s，计算出各次的总功，用、W有用记录在表格中．并将各次的W总请根据以上叙述回答下列问题：（1）小轩探究过程中存在的问题是：（2）请你针尖对小轩探究过程中存在的问题，写出改进措施：．37．在中国科技馆“挑战与未来”A厅“新型材料”展区，有“会发电的衣服”展品，其展品由踏步机、发电布料、LED灯、机械传动装置组成，如图所示，其发电的原理：靠发电布料的抖动压折发电．小云脚踩踏步机踏板，机械装置带动发电布料抖动，LED灯被点亮，小云加快踩动踏板的速度，LED灯更亮，当小云停下踩动时，LED灯渐渐变暗了．请你写出小云所探究的问题是：．38．小刚在探究通电螺线管是否能产生磁场时，将能够在水平方向自由转动的螺线管沿某方向水平悬挂起来，图中为小刚设计的实验装置示意图，螺线管中电流方向如图标示．小刚发现通电后，螺线管不发生偏转．经检查，全部实验器材均无故障且连接无误．他又将电流增大，但螺线管仍然没有发生偏转．请你猜想螺线管不发生偏转的原因是：．写出检验猜想的方法：．39．水平实验桌上有微小压强计、刻度尺、水和大小不同的A、B两个空烧杯．小金学习了液体内部压强跟哪些因素有关的知识后，又提出了新的问题：液体产生的压强与液体所受的重力是否有关，为此他利用提供的实验器材进行了如下实验探究．①将微小压强计的探头放入A烧杯的水中，探头到烧杯底的距离为L，如图甲所示，记录微小压强记U形管两侧的液面高度差h1；②保持探头到烧杯底的距离L不变，向A烧杯内再缓慢加入适量的水，如图乙所示，记录微小压强记U形管两侧的液面高度差h2；小金发现h2＞h1，于是得出结论“液体产生压强与液体所受的重力有关”，请你指出小金实验中的不足之处是：；写出改进的方法：．40．在探究影响蒸发快慢的因素时，同学们经过实验得出影响蒸发快慢的因素有：液体的表面积大小、液体的温度高低和液体表面附近的空气流动快慢．但是，小东认为：在医院打针消毒时，擦的酒精片刻就干了，所以蒸发快慢还有液体的种类有关．请你设计一个实验来证明小东的说法是否正确，写出实验方案及简要说明．41．实验桌上有如下器材：满足实验要求的电源、电压表、电流表、滑动变阻器、电阻箱（电路图符号）和开关各一个，导线若干．请利用实验桌上的器材设计实验证明；“当通过导体的电流一定时，导体的电阻越大，导体消耗的电功率越大．”（1）在右侧虚线框中画出实验电路图；（2）写出实验步骤；（3）设计实验数据记录表格．五、科普阅读题（共6分，每小题3分）42．阅读以下材料，回答相关问题．目前，全球最大的智能共享单车平台摩拜单车再出“黑科技”，携手百度云升级打造摩拜单车智能推荐停车点，通过精确定位算法迅速准确地定位单车停放位置及状态，进一步提升摩拜对车辆的管控能力，让用户更方便快捷有序取放车辆，引导“文明停车、绿色出行”的风尚．据悉，目前摩拜单车的首块智能MPL已经落户在北京百度大厦的园区周边．并且对于智能推荐停车点的投入使用也正在甄选地点．摩拜方面介绍称，智能推荐停车点是当单车停入停车区域后，智能系统能迅速感知到单车停入，立即采集相关数据，并将数据上传至百度云的物联网平台，通过精确算法迅速准确地定位单车．同时，通过多种物联网功能对智能停车系统中各个设备进行在线管理．在未来，摩拜单车将在全国范围内与更多城市规划部门、社区、企业合作伙伴共同建设智能推荐停车点，并对合规停放的用户进行奖励，让这个“黑科技”小橙车做到引导“文明停车、绿色出行”的同时还要推动智能共享单车的健康有序、可持续发展．自上线以来摩拜就以产品充满科技化、人性化的设计得到大家的喜爱，除了最新的智能推荐停车点外，摩拜车内也有多项“黑科技”深受用户好评．最具代表性的或许就是摩拜车上那把看似简单的车锁，它集合了多项“黑科技“功能，包括卫星定位、远程开锁等，锁内集成了带有独立号码的SIM卡，通过3G、4G网络，与云端保持通信能力，及时将车辆所在位置（GPS信息）和车辆当前状态（锁定状态或使用状态）报送云端，如图34所示．另一个让人称奇的便是摩拜单车自带再生能源的“黑科技”，车子通过用户踩动单车，获得能量转化为电能，源源不断的为蓄电池充电，保证了智能锁能够持续与云端链接．而为了解决锈蚀和单车掉链子的问题，摩拜单车采用了无链条传动的“黑科技”，利用两组锥齿轮传动代替了链传动，一方面防止了链条锈蚀另一方面也排除了使用过程中掉链子的风险．其他诸如，将轮胎改为无充气式轮胎，使得单车既耐用又不用充气；为了加强安全性，单车内部还安装了GPS，可防丢．科技为用户服务，这个全身布满“黑科技”的橙色小车不仅在产品设计上深受用户喜爱，在车辆投放数量、用户规模、覆盖密度、运营效率等主要指标上也稳居行业首位，成为国内共享单车领域公认的标杆企业．请根据上诉材料，回答下列问题：（1）摩拜单车锁内带有独立号码的SIM卡，3G或4G网络和云端三者是通过保持通信能力．（2）摩拜单车自带再生能源的黑科技，实现了机械能转化成．（3）摩拜单车在使用上的优点是．43．阅读以下材料，回答相关问题．液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术．液压传动具有很多优点：体积小，质量轻；能在给定范围内平稳地自动调节牵引速度并可实现无极调速；元件相对运动表面间能自由润滑，磨损小，使用寿命长；自动化程度高，并且系统元件实现了标准化、系列化和通用化，更便于设计、制造和使用．但液压传动也具有元件制造精度较高，维护要求和维护成本较高，能量转换中转化率相对较低等缺点．目前，液压传动应用领域非常广泛，如行走机械中的汽车和工程机械；钢铁工业用的冶金机械，提升装置等；军事工业用的飞机起落架的收敛装置和火炮操纵装置、船舶减摇装置等．图为液压千斤顶的工作原理图，提起手柄使小活塞向上移动，小活塞下端单向阀门打开，通过吸油管从油箱中吸油．用力压下手柄，右侧单向阀打开，下腔的油液经管道输入举升油缸的下腔，迫使大活塞向上移动，顶起重物．不断地往复扳动手柄，就能不断地把油压入举升缸下腔，使重物逐渐地升起．这就是液压千斤顶的工作原理．液压传动用有压力的油液作为传递动力的工作介质，传递过程中通过阀门等调节装置．整个过程中用力压下手柄的过程中，必须有两次能量转换：提起小手柄使小活塞向上移动的过程中，通过这个动力装置吸油，将机械能转化为液压能；用力压下手柄的过程中，通过执行装置将油吸入举升油缸，将液压能转化为机械能，将重物顶起．因此，液压传递就是不同能量的转换过程．请上诉材料，回答下列问题：（1）液压传动具有体积小、重力轻；磨损小，使用寿命长等优点．但也存在一些缺点，如：能量转换中转化率相对．（2）液压传动是通过动力装置将机械能转化为液压能；具有液压能的油液再将液压能转化为．（3）液压千斤顶的手柄是一个杠杆．六．计算题（共6分，每小题3分，44题必答，45、46题任选一题解答）44．如图甲是某品牌的足浴盆，它既有加热功能，又有按摩功能，温控开关可自动控制盆中水的加热温度．图乙是足浴盆的简化电路图，相关参数如表，请根据这些信息完成下列问题：型号B25额定电压220V加热功率800W电动机功率22W（1）启动按摩功能时通过电动机线圈的电流；（2）在足浴盆中加入适量水后，在额定电压下只加热300s，足浴盆消耗的电能．45．如图所示，是小型建筑工地上使用的罐笼式提升机，提升机机械由两个定滑轮、一个动滑轮和罐笼几个部件构成，用它能把建筑材料从低处匀速提升到高处．如果罐笼和动滑轮的总质量为120kg，一次提升建筑材料360kg，提升高度为l0m，不计滑轮的轮与轴之间的摩擦和钢丝绳子所受的重力，（g取10N/kg）求：（1）钢丝绳的拉力；（2）该提升机此次提升建筑材料的机械效率．46．一名质量为70kg的工人，用如图所示的装置提升一堆砖，已知托板重200N，每块砖重100N，不计滑轮的轮与轴之间的摩擦和钢丝绳子所受的重力．当工人提升10块砖时，此装置的机械效率为80%，（g取10N/kg）求：（1）动滑轮重力；（2）利用此装置提升砖块的最高机械效率．2017年北京市大兴区中考物理一模试卷参考答案与试题解析一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．下列用品中，一般情况下属于导体的是（）A．钢尺B．玻璃瓶C．纸杯D．橡皮擦【考点】HJ：导体．【分析】容易导电的物体是导体，不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断．【解答】解：钢尺属于导体，玻璃瓶、纸杯、橡皮擦都属于绝缘体．故选A．2．如图所示的现象中，属于光的色散现象的是（）A．放大镜把字“放大”B．钢勺好像在水面处折断了C．景物在水中形成“倒影”D．雨后天空中出现彩虹【考点】AP：光的色散．。

图7VRSAR 1P 北京市大兴区中考物理一模试题考 生 须 知1．本试卷共8页，共五道大题，39道小题，满分100分。

考试时间120分钟。

2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4．在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。

5．考试结束，将本试卷、答题卡和草稿纸一并交回。

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分） 1.在国际单位制中，力的单位是 A.千克B.牛顿C.帕斯卡D.焦耳2.图1所示的四种现象中，属于光的反射现象的是3.下列用品中，通常情况下属于导体的是A ．玻璃棒B ．塑料尺C ．铁钉D ．橡皮4.图2所示的四个实例中，目的是为了增大摩擦的是5.图3所示的物态变化中，属于凝华的是6.下列四个实例中，能够使蒸发减慢的是A 、将湿衣服晾在通风向阳处B 、将湿手伸到干手器下方吹C 、将新鲜的黄瓜装入塑料袋D 、.将新收获的玉米摊开晾晒7. 图4所示的四种用具中，属于费力杠杆的是8.下列家用电器中，利用电流热效应工作的是A 、洗衣机B 、电冰箱C 、电风扇D 、电暖器9.图5所示的四个实例中，为了减小压强的是10、图6所示的四个电路图中，各开关都闭合后，仅有一只灯泡发光的是11. 如图7所示电路中，电源电压不变，R 1为定值电阻，R 为滑动变阻器，闭合开关S ，当滑动变阻器的滑片P 向左移动时，下列判断正确的是 A ．电压表示数变小，电流表示数变大 B ．电压表示数变小，电流表示数变小C ．电压表和电流表的示数变化相反D ．电压表和电流表的示数的比值不变用镊子夹取物品A用钳子绞铁丝B 图4用剪刀剪毛线C用起子开瓶盖DA ．给车轴加润滑油B ．自行车脚蹬上有花纹C ．给木箱装上轮子D ．磁悬浮列车悬浮行驶图2图1CA DB天鹅在水中的倒影 日偏食现象世博中国馆上空的灯光河底石块看起来变浅 图3草叶上形成“露珠”B山间形成浓雾C草叶上形成“白霜”D冰雪消融A 图6S 1S 2S L 1L 2AS 1SS 2 L 1L 2BS 1S L 1L 2CS L 1L 2D用刀切苹果小明的书包带很宽 针头做得很尖切蛋器装有很细的钢丝B图512. 有甲、乙两只相同的溢水杯分别盛满密度为21ρρ的液体，放在水平桌面上。

2018年北京市大兴区中考物理一模试卷一、单选题1.通常情况下.下列物体中属于导体的是A. 食用油B. 铁锅C. 瓷碗D. 木铲2.在如图所示的四种现象中.属于光的反射现象的是A. 山在水中形成“倒影”B. 雨后天空出现彩虹C. 月食现象的形成D. 钢勺好像在水面处“折断”3.如图所示的四种措施中.为了减小压强的是A. 滑雪板地板面积较大B. 斧刃磨得很锋利C. 压路机的碾子质量很大D. 安全锤头部做成锥形4.下列关于声音的说法正确的是A. 调节电视机音量改变了声音的音调B. 房间的窗户安装双层中空玻璃是在传播过程中减弱噪声C. 能从不同乐器中分辨出小提琴的声音主要是因为响度不同D. 用大小不同的力先后敲击同一音叉.音叉发声的音色不同5.下列关于自行车的部件设计及骑行过程中的操作.主要为了减小摩擦的是A. 轮胎上的花纹B. 车轴处装有滚珠轴承C. 刹车时用力捏闸D. 脚蹬表面凹凸不平6.如图所示的工具中.使用时属于省力杠杆的是A. 羊角锤B. 镊子C. 钓鱼竿D. 筷子7.下列选项中符合安全用电要求的是A. 用湿手拨动空气开关B. 电线的绝缘皮破损时应及时更换C. 在未断开电源开关的情况下更换灯泡D. 把用电器的三脚插头改为两脚插头接在两孔插座上使用8.如图所示的实例中.为了减慢蒸发的是A. 农民把稻谷摊开了晒B. 用吹风机将湿头发吹干C. 把新鲜水果装入保鲜袋中D. 将湿衣服晾通风向阳处9.下列实例中.用做功的方式来改变物体内能的是A. 搓搓手.手的温度升高B. 烧水时水温升高C. 太阳能热水器中的水被晒热D. 放入冰块后的饮料变凉10.验电器是实验室里常常用验电器来检验物体是否带电。

用带正电的玻璃棒接触验电器的金属球.可以发现验电器原来闭合的两片金属箔张开一定的角度.如图所示。

以下判断中正确的是A. 金属球带正电.金箔片都带负电.它们因排斥而张开B. 金属球带正电.金箔片都带正电.它们因排斥而张开C. 金属球带负电.金箔片都带正电.它们因吸引而张开D. 金属球带负电.金箔片都带负电.它们因吸引而张开11.为监测教室环境中的浓度.创客社团的四位同学分别设计了如图所示的电路图.其中电源两端电压保持不变.是定值电阻.是气敏电阻阻值随浓度增大而减小。

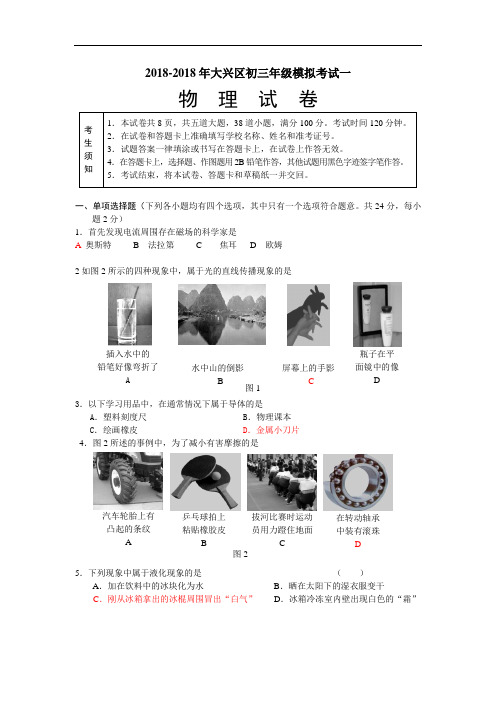

乒乓球拍上 粘贴橡胶皮B 2018-2018年大兴区初三年级模拟考试一物 理 试 卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．首先发现电流周围存在磁场的科学家是A 奥斯特B 法拉第C 焦耳D 欧姆2如图2所示的四种现象中，属于光的直线传播现象的是3．以下学习用品中，在通常情况下属于导体的是A ．塑料刻度尺B ．物理课本C ．绘画橡皮D ．金属小刀片 4．图2所述的事例中，为了减小有害摩擦的是5．下列现象中属于液化现象的是 （ ）A ．加在饮料中的冰块化为水B ．晒在太阳下的湿衣服变干C．刚从冰箱拿出的冰棍周围冒出“白气”D ．冰箱冷冻室内壁出现白色的“霜”插入水中的 铅笔好像弯折了 A 水中山的倒影 B 屏幕上的手影 C瓶子在平面镜中的像 D 图1 汽车轮胎上有 凸起的条纹 A 拔河比赛时运动 员用力蹬住地面 C 在转动轴承 中装有滚珠 D 图26．如图3所示的四种用电器中，利用电流热效应工作的是7．如图4所示的四种用具中，属于费力杠杆的是8下列措施中，能使蒸发变快的是A ．给盛有水的杯子加盖B ．把新鲜的蔬菜装入塑料袋中C ．把湿衣服放在通风的地方D ．把蔬菜用保鲜膜包好后放入冰箱9．以下数据中与实际情况基本相符的是A ．一个大西瓜大约重3NB ．1个鸡蛋大约重2NC ．一个普通初中生的体重大约在450N 左右D ．一瓶标有“550ml ”的饮用水的质量大约为1kg10. 在图5所示电路中，电源电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向左移动，下列说法中正确的是 A.电压表V 的示数不变，电流表A 2的示数变大 B.电压表V 的示数变大，电流表A 2的示数变大 C.电流表A 1的示数与电流表A 2的示数同时变大 D.电流表A 1的示数与电流表A 2的示数同时变小A 托盘天平B 镊子C 钢丝钳D 修剪树枝的剪刀 图4 图3电熨斗 D 洗衣机 C 电风扇A 电视机B图5图7乙甲11．如图6所示，小明在自己的房间里安装了一盏“220V 100W”顶灯和一盏“220V 3W”的壁灯。

2017-2018学年北京市大兴区九年级（上）期末物理模拟试卷一．选择题（共15小题，满分30分，每小题2分）1．在物理学的发展过程中，许多物理学家做出了杰出的贡献。

通过大量的实验研究得出电流与电压和电阻关系的科学家是（）A．安培B．欧姆C．伏特D．焦耳2．下列四组物品中，通常情况下都属于导体的是（）A．陶瓷碗、空气B．玻璃杯、大地C．铅芯笔、人体D．电炉丝、橡皮3．如图所示家用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电热水壶C．电视机D．电风扇4．如图所示的各种做法中，符合安全用电原则的是（）A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地5．取两个相同的验电器甲和乙，使甲带电，乙不带电。

可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）。

用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（）A．甲和乙都不变B．甲变小，乙张开C．甲变大，乙不变D．甲闭合，乙张开6．如图所示的电路中，开关闭合后，三个电阻并联的是（）A．B．C．D．7．智能手环可随时记录佩戴人的运动数据，且能将数据无线传输到手机上显示，如图所示，将数据从智能手环无线传输到手机是利用（）A．光纤B．超声波C．次声波D．电磁波8．滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（）A．温度B．横截面积C．长度D．材料9．去香港旅行的小明同学在过马路的时候，红绿灯亮时出现“嘎嘎”的声音来。

绿灯亮时声音比较急促，红灯亮时声音较缓慢，其实这些声音系统是为视力障碍者设置的，提示他们过马路，也就是所谓的无障碍设施。

回家后小明同学设计了一个带有铃声的交通信号灯电路图，要求各用电器互不影响，绿灯亮的同时电铃1响，红灯亮的同时电铃2响，其中符合要求的是（）A．B．C．D．10．以下电路图与图一致的是（）A．B．C．D．11．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

北京市大兴区九年级下学期物理第一次质量检测试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分） (2018八上·青岛月考) 下列说法中正确的是（）A . 声音在真空中传播速度最大B . 声音的频率决定响度C . 声波不能传递能量D . 光波属于电磁波2. （2分）如图所示的四种现象中，由光的直线传播形成的是（）A .B .C .D .3. （2分） (2017八上·城中期中) 医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，下列说法正确的是（）A . 医生用听诊器接听患者心跳和呼吸的声音，能升高音调B . 医用口腔镜，在酒精灯上烤一烤再放入口腔，防止空气中的水蒸气遇冷液化使镜面模糊C . 医生使用体温计给病人测量体温后，可用沸水对体温计进行消毒D . 医生为病人打针时，用酒精棉擦拭皮肤，人感到凉，是因为酒精汽化吸热的原因.4. （2分） (2017九上·北海期末) 下列用电器中，利用电流热效应工作的是（）A . 电脑B . 电炉C . 电视机D . 电风扇5. （2分）(2016·溧水模拟) 如图所示的器具，属于省力杠杆的（）A . 托盘天平B . 独轮车C . 筷子D . 笤帚6. （2分）奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A . 通电导体周围一定存在磁场B . 导体在磁场中运动一定产生感应电流C . 电磁波在真空中无法传播D . 通电导体受到磁场的作用力与磁场方向无关7. （2分） (2018九上·朝阳期末) 在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是因为（）A . 由于沙子的质量大，吸收的热量多，所以温度升高得快B . 由于水吸收的热量少，升高的温度小C . 水是流动的，而沙子是不流动的，沙子温度可以持续上升。

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________题型 选择题填空题简答题xx 题 xx 题 xx 题 总分 得分一、xx 题（每空xx 分，共xx 分）试题1:在国际单位制中，质量的单位是A ．千克B ．牛顿C ．帕斯卡D ．焦耳 试题2:下列用电器中，利用电流热效应工作的是A ．电视机B ．电冰箱C ．电饭锅D ．电脑 试题3:下列文具中，通常情况下属于绝缘体的是A ．铅笔芯B ．玻璃杯C ．金属小刀D ．不锈钢尺 试题4:如图1所示的四种现象中，属于光的折射现象的是试题5:图2所示的四个实例中，目的是为了减小摩擦的是评卷人得分试题6:下列说法中正确的是A．光不是电磁波，但是可以在真空中以3×108m/s的速度传播B．从不同位置能看到黑板上的字，是镜面反射的结果C．阳光通过棱镜分解成各种颜色的光，说明白光是由色光组成的D．阳光通过茂密的树叶缝隙在地面形成“亮斑”，说明光发生了折射试题7:下列物态变化现象中，属于液化的是A．春天，河里的冰逐渐变成水B．水烧开时冒出大量“白气”C．洒在教室地面上的水慢慢变干D．放在电冰箱冷冻室中的矿泉水结成了冰试题8:下列估测最接近实际情况的是A．一个篮球的质量约为5g B．一个鸡蛋的质量约为0.5kgC．一张课桌高约为1.5m D．物理课本长约为26 cm试题9:“低碳生活，从我做起”。

初三年级的同学们在不影响书写、阅读的前提条件下，坚持在教室少开两盏照明灯。

当这两盏灯熄灭后，跟原来相比A．电路中的电流增大了 B．电路中的电阻减小了C．电路两端的电压降低了 D．电路消耗的电功率减少了试题10:如图3所示的生活用具中，使用时属于省力杠杆的是试题11:如图4所示的四个电路中，电流表或电压表连接正确的是试题12:下列关于温度、热量和内能变化的说法中，正确的是A．物体温度升高，它的内能一定增加 B．物体温度升高，一定是外界对物体做功C．物体温度不变，它的内能一定不变 D．物体温度降低，一定是物体放出了热量试题13:如图5所示，电源两端的电压保持不变。

北京市大兴区中考物理一模试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）下列文具中，通常情况下属于绝缘体的是（）A．铅笔芯B．橡皮C．金属小刀D．不锈钢笔2．（2分）下列能源中属于可再生能源的是（）A．风能B．核能C．石油D．天然气3．（2分）如图所示的四种物态变化的实例中，属于液化的是（）A．冰雪遇暖消融B．水烧开时冒出“白气”C．草叶上形成“白霜”D．用干手器将手烘干4．（2分）如图所示，关于声现象的说法中正确的是（）A．利用B超检查身体是超声波在医学中的应用B．手在小提琴不同位置按弦，主要目的是改变响度C．高速公路两侧的隔音墙可以完全消除噪声D．宇航员在太空中对话，说明声音可以在真空中传播5．（2分）如图所示的四种现象中，属于光的反射现象的是（）A．铅笔好像在水面处“折断”B．海市蜃楼C．斑马在水中形成“倒影”D．建筑物上空的灯泡6．（2分）图所示的四种情景中，所使用的杠杆属于费力杠杆的是（）A．瓶起子B．羊角锤C．核桃夹D．食品夹7．（2分）关于家庭电路和安全用电的说法中正确的是（）A．使用测电笔时，手不能接触笔尾的金属体B．在照明电路中，电灯的开关应接在零线上C．更换灯泡、搬动用电器前，可以不必断开电源开关D．电脑、电视机等用电器长时间待机，应切断电源8．（2分）估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（）A．北京市夏季的平均气温是42℃B．学生用的课桌高约1.5mC．播放一遍中学生眼保健操音乐的时间约为5minD．一支普通2B铅笔的质量为200g9．（2分）飞机黑匣子的电路等效为两部分。

一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作。

另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年。

如图所示的等效电路中正确的是（）A．B．C．D．10．（2分）生物体内水的比例很高，有助于调节生物体自身的温度，以免温度变化太快对生物体造成损害。

北京市西城区 2017-2018 年九年级统一测试物理试卷1．下列四位学者中，发现地磁偏角的是（ ）A ．墨子B ．奥斯特C ．法拉第D ．沈括 2．通常情况下，下列物体中属于导体的是A ．食用油B ．铅笔芯C ．陶瓷碗D ．塑料尺 3．在图 1 所示的四种现象中，属于光的折射现象的是4．下列说法中正确的是（ ）A ．风能属于不可再生能源B ．核电站利用核能发电C ．太阳能属于不可再生能源D ．汽油机消耗的是可再生能源 5．下列物态变化中，属于液化的是（ ）A ．初春，湖面的冰层变薄B ．盛夏，湿衣服很快晾干C ．深秋，草叶上出现露珠D ．严冬，树枝上形成雾凇 6．图2所示的四个实例中，属于增大压强的是7．中国古诗词文化博大精深，唐代诗人张继的《枫桥夜泊》中曾写到“姑苏城外寒山寺，夜半钟声到客船”。

下列对钟声的解释正确的是（ ）A ．诗人根据音调判断是钟发出的声音B ．钟声可以在真空中传播C ．诗人根据响度判断是钟发出的声音D ．钟声是由钟体振动产生的 8．如图 3 所示的四种用具中，正常使用时属于省力杠杆的是（ ）9．下列关于电磁波的说法中正确的是（ ）A ．次声波属于电磁波B ．可见光不属于电磁波C ．电磁波传播速度是 340m/sD ．WiFi 信号属于电磁波 10．下列估测中，最接近实际的是（ ）A ．中学生使用的标准篮球质量约为 500gB ．普通课桌的高度约为 40cmC ．初中女生 100m 赛跑所用时间约为 1minD ．北京夏季的最高气温约为 25℃ 11．下列实例中，通过做功的方式改变（加“• ”）物体内能的是（ ）A ．夏天太阳暴晒，路面．．温度升高B ．人感冒发烧，用冷毛巾敷额头．．C ．冬天对手“哈气”，手．感到暖和D ．压缩密闭气缸中的气体．．，气体温度升高 12．下列说法中正确的是（ ）A ．原子内原子核带负电，核外电子带正电B ．热值越大的燃料，燃烧时放出的热量就越多C ．航天器返回舱外表面的材料，具有良好的耐高温性和隔热性D ．银河系、太阳系、地球、月球是按空间尺度由小到大排序的13．在图 4 所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片 P向左移动时，三个电表的示数变化情况是（ ）A ．○A 的示数变大， 的示数不变， 的示数变小B ．○A 的示数变大， 的示数变小， 的示数变大C ．○A 的示数变小， 的示数不变， 的示数变大D ．○A 的示数变小， 的示数变大， 的示数变小14．甲、乙两个完全相同的烧杯，盛有密度不同的盐水，放在水平桌面上。

2017-2018学年度第二学期九年级期中测试物理试卷注意事项：1．本卷分试题和答题卡两部分，答案一律写在答题卡上．试卷满分80分．2．答卷前，务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应位置上．3．答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑；答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上．一、选择题（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个正确）1.下列数据中，最符合生活实际的是（）A.中学生正常骑自行车时的功率约为90WB.家用台灯正常工作时，电流约为2AC.人体感觉舒适的温度约为30℃D．用电水壶烧开一壶水大约需要消耗5KW·h的电能2.下列关于声现象的说法中正确的是（）A.拉小提琴时，不断改变手指按弦的位置，是为了改变声音的响度B.抽出钟罩内的空气，听到钟罩内闹钟发出的声音越来越小，说明发声的物体在振动C.道路两旁安装隔音墙，是为了阻止噪声的产生D.正在发声的音叉靠近乒乓球，乒乓球被弹开，说明发声的物体在振动3.水是人类生存环境的重要组成部分．通过水的三态变化，地球上的水在不停地循环，关于水的三态变化分析错误的是（）A．阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中B．高空中水蒸气遇冷液化成小水滴，相互聚集结成大水滴下降形成雨C．冬天，水蒸气在寒冷的高空急剧降温凝固成小冰晶，小冰晶聚集变成雪花飘满大地D．雪花熔化成水，和其他降水一样，汇入江河，又注入大海4.如图所示，拿一个远视眼镜放在凸透镜前面，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．那么在拿走远视眼镜后，下列操作能使光屏上重新得到清晰像的是（）A．同时将光屏和蜡烛适当移近凸透镜B．将光屏适当远离凸透镜C．将光屏适当移近凸透镜D．将蜡烛适当移近凸透镜5.如图所示，小华斜拉着行李箱匀速行走在水平路面上．下列说法正确的是（）A．小华先对行李箱有力的作用，行李箱后对小华有力的作用B．小华拉着行李箱运动的过程中，行李箱的机械能保持不变C．小华对行李箱的拉力与地面对行李箱的摩擦力是一对平衡力D．不拉行李箱，行李箱会停下来，说明力是维持物体运动的原因6.如图所示，小球沿光滑的斜面由a滚到b，接着又在光滑水平面bc上滚动，比较小球在a、b、c 三点时速度的大小（）A．V a＜V b，V b＞V cB．V a＜V b＜V cC．V a＜V b=V cD．V a＜V b，V c=07.如图所示，杯中盛有清水，一长方形木块漂浮于水面，其下用细线系住一实心铁球，那么（）A．铁球处于悬浮状态，它受到的浮力等于铁球重力B．木块所受到的浮力等于它排开水的重力C．若剪断细线，木块上升过程中，下表面受到的压力减小D．若剪断细线，铁球下沉过程中，铁球受到的浮力减小8.如图所示是使用四种不同方式匀速提升同一物体的情景(不计机械自重和摩擦)，其中所需动力最小的是（）9.某同学梳理了教材中与压强知识相关的实验，如图所示，其中分析正确的是（）A．甲图所示，用一个装水的瓶子和海绵即可探究压强和压力关系B．乙图所示，小孩通过沼泽地时垫木板可以减小对地面的压力，从而减小压强C．丙图所示，拦河大坝做成上窄下宽是因为液体压强随深度的增加而减小D．丁图所示，“瓶吞鸡蛋”实验可以说明大气压的存在，但瓶子侧放则无法完成实验10.电动轮椅为残障人士出行提供了方便．其工作原理如图所示，操纵杆控制S1和S2两个开关，轮椅前进且能调速，但只能以恒定速度后退．下列正确的是（）A．S1接1、S2接3时，轮椅前进B．S1接1、S2接4时，轮椅后退C．S1接2、S2接3时，轮椅后退D．S1接2、S2接4时，轮椅前进11.如图乙所示是电子秤的工作原理图．电子秤的示数表是由电流表改装而成的，R1是一根长6cm、阻值15Ω的均匀电阻丝．滑片在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A．弹簧c受到压力F与压缩量△L的关系如图丙所示．（挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端．g=10N/kg）下列说法正确的是（）A．该电子秤中R2阻值为6ΩB．当电子秤示数为2kg时，电路中的电流为0.3AC．电源电压为6VD．当电子秤示数为4kg时，电路中的电流为0.3A12.炎热的夏夜，爸爸打开客厅柜式空调时，细心的小明发现家里的白炽灯突然亮度变暗了点，这是因为（）A．电路中总电流突然变大，灯泡的额定功率变小了B．电路中总电流突然变大，导线上损失的电压增多，加在灯泡两端的实际电压减小C．空调突然工作时，又并联了一个用电器，电路中总电阻变大D．空调自身电阻很大，当它并联在电路中时，电路中总电流突然变小二、填空题（本题共10小题，每空1分，共24分）13.如图所示，2018年2月19日，我国黑龙江省鸡西市的天空中出现了“四日同辉”的奇妙景观，这是幻日现象.出现幻日现象是因为天空中半透明的薄云里面，漂浮着六角形柱状的冰晶体，当它们整齐地垂直排列在空中，太阳光照射到这些六角形冰柱上时发生了▲；阳光照射到树木后，在地面出现了树木的影子，可以用▲来解释.14.2018年初，无锡遭遇了罕见的暴雪灾害，对道路交通造成了极大的影响，灾情发生后，市政府迅速组织市政部门和部队采取连夜在积雪上铺撒融雪剂和工业盐等措施，▲了雪的熔点（选填“升高”或“降低”），加快了雪的▲以保障市民的出行安全.（填写物态变化名称）15.如图所示，在一次户外活动中，小华先后顺着竖直的杆和绳做上爬和下滑运动（1）小华沿相对光滑的杆向上匀速爬时受到的摩擦力为f杆，沿较粗糙的绳匀速向下滑时受到的摩擦力为f绳，则，f杆▲f绳（选填“＞”、“=”或“＜”），f杆与f绳方向▲；（选填“相同”或“相反”）（2）小华沿杆下滑过程中，感觉到手心发烫，说明小华的手内能▲（选填“增大”、“减小”或“不变”），这是通过▲来改变手的内能的.16.如图所示，用相同的滑轮安装成甲、乙两种滑轮组，分别用F甲、F乙匀速提升重力为G A、G B的A、B两物体，不计绳重和摩擦．若G A＞G B，则η甲▲η乙；若F甲=F乙，则G A▲G B．（选填“＞”、“＜”或“=”）第16题图第17题图第18题图17.如图所示，是冷水与热水混合时，温度随时间变化的图象，假设在热传递过程中没有热量损失，那么，由图中所给的信息可知，冷水与热水的质量之比是▲，冷水吸收热量与热水放出的热量之比是▲．18.如图所示，为方便顾客试穿，某商场推出了一款“虚拟试衣镜”，解决了顾客试穿时很难看到自己衣服背面的难题.其工作原理是通过摄像头将拍摄到的衣服背面展示在顾客面前的显示屏上，顾客通过摄像头所成的是▲（选填“放大”、“缩小”或“等大”）的▲（选填“虚”或“实”）像，若镜头焦距为12cm ，为了能成清晰的像，人到镜头的距离应大于▲ cm.19.跳伞运动员从飞机舱口跳出后，降落伞张开前，运动员下落的速度越来越快，这表明运动员受到的重力▲空气阻力（选填“大于”“小于”或“等于”）；当降落伞张开后经过一段时间，重力和阻力大小相等，则运动员将▲.20.在2017年7月30的朱日和阅兵式上，中国对外展示了空中加油技术.加油机在给受油机加油的过程中，若以▲为参照物，他们都是运动的，若以加油机为参照物，受油机是▲的．21.1820年，丹麦物理学家奥斯特通过实验发现：当导线通电时静止在旁边的小磁针会发生偏转，这说明通电导体周围存在▲；如图所示，若要改变小磁针的偏转方向，可以改变▲.22.图1是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图2是他依据测得的实验数据绘制的电流I 随电阻R 变化的图象，由图象可知R 两端的电压为▲V ；当R 的电阻由10Ω更换为15Ω时，闭合开关后，为使R 两端的电压▲（选填“改变”或“不变”），滑动变阻器的滑片P 应向▲（选填“a ”或“b ”）端滑动．三、解答题（本题共5小题，共32分．其中24、27题应写出必要的解题过程） 23.（4分）按要求完成下列作图：（1）（1）将如图甲所示的电磁铁连入你设计的电路中.（在虚线框内完成，器材自选） 要求：①电磁铁磁性有无可控制； ②电磁铁磁性强弱可改变；③电路接通后，小磁针静止时如图所示.（2）如图乙，请作出凸透镜的入射光线和从空气进入水中的折射光线.甲 乙第21题图第22题图24.（7分） 如图所示是某物流公司搬运货物的组合机械简化图，它由一个电动机和一个带有滑轮的斜面组合而成（不计绳重及绳与滑轮之间的摩擦）.已知货物质量m=800kg,斜面长度为15m,高为3m,提供给电动机的电压U=220V ，电动机线圈电阻R=6Ω，电路中的电流I=5A.当电动机以某一恒定速度v 沿斜面匀速向上提升货物时，共用时45s,请回答以下问题：（g=10N/kg ）（1）货物沿斜面上升的速度v ；（计算结果保留小数点后两位） （2）电动机线圈产生的热量；（3）若该电动机的质量为15kg ，电动机的整体比热容为0.4×103J/（kg ·℃），求电动机提升重物后温度升高多少？（线圈产生的热量全部被电动机吸收）（4）不计绳与电动机转轴之间的摩擦，物体受到沿斜面向上的拉力为多大? （5）该装置的机械效率为多少?（计算结果保留小数点后一位）25.（7分）小明外出游玩时，采集到一块矿石，他想利用实验室的器材测量该矿石的密度，可供选择的器材有：天平（最大称量为200g ）、量筒、烧杯、杠杆、弹簧测力计（量程为5N ）、细线、水（1）小明通过估测，该矿石比一瓶500ml 的矿泉水还重，于是他果断放弃使用天平，而使用杠杆和弹簧测力计来测量矿石的质量，你认为他放弃天平的理由是▲；（2）测量前，小明首先对弹簧测力计进行竖直较零（如图甲），并将杠杆调节到水平平衡，这是为了避免▲对测量结果的影响；（3）调节完成后，小明利用图乙所示装置来测量矿石的质量，小华对他的方案提出了质疑，小华认为这样测出的矿石质量比真实值▲；（选填“大”或“小”）（4）小明采纳了小华的意见，并做出了改进，如图丙所示，图中杠杆水平，弹簧测力计的示数为2.4N ，则该矿石的质量为▲kg ；（5）接着小明采用如图丁所示的方法来测量矿石的体积，具体做法如下：①将矿石放入烧杯，往烧杯中加入适量的水，并将矿石浸没，在水面位置作下标记； ②取出矿石；③用量筒往烧杯中加水，直到▲；（6）在用量筒往烧杯中加水时，他一共往烧杯内加了160mL 水，测出了矿石的体积；小明测出的矿石密度ρ=▲kg/m ³，这样测出的矿石密度比真实值▲.（选填“大”或“小”） 26.（8分）测量小灯泡的额定电功率实验（1）某小组同学选择以下器材：额定电压为2.5V 的小灯泡、滑动变阻器、开关、电流表、电压表各一个，新干电池2节，导线若干．并设计了甲、乙、丙三种实验电路图．O乙丙丁甲①经讨论，▲图无法完成实验目的；②选择正确电路图连接电路，连接电路的时候，开关应▲，滑动变阻器的滑片放置在▲端； （选填“a ”或“b ”）③小灯泡正常发光时，电流表示数如图戊，小灯泡的额定电功率是▲W ；（2）实验过程中，电流表损坏不能使用，小组增加一个定值电阻R 0=5Ω，把开关换成单刀双掷开关．设计了如图丁的电路图，测出了小灯泡的额定电功率．请你帮她完成实验步骤． 实验步骤：①按图连接电路；首先把开关打到触点▲，移动滑片P ，使电压表的示数为▲V ； ②在把开关打到另一触点前，应该▲，否则有损坏仪表的可能性；③开关打到另一触点时，电压表示数为0.3V ，则小灯泡的额定功率 P 额=▲W ．27.（6分）油电混合动力汽车，是指配备2个以上驱动装置（动力源）的车辆，目前以发动机和电动机的组合为主流.混合动力系统可以在车辆行驶过程中通过减速时制动能回收和匀速行驶时的剩余能量回收向HEV 蓄电池充电，无需使用外部电源充电.油电混合动力汽车具有动力强、低油耗、低排放、低噪音等优点.如图甲是某品牌新型油电混合动力汽车的结构简图，该车整车质量为1800kg ，车轮与地面的总接触面积为400cm 2．请回答以下问题（1）油电混合动力汽车进行能量回收时，将汽车行驶过程中多余的▲能，转化为蓄电池的▲能储存起来；（2）当该车静止在水平地面上时，对地面的压强是多少？（3）普通汽车刹车时动能全部用于克服与地面的摩擦力做功，该油电混合车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过小型发电机转化为电能储存在蓄电池中.如图乙所示的两条图线，分别是同样车型的普通汽车和该油电混合车在某次测试时刚刚关闭发动机后，动能E k 与路程s 的变化曲线.设两车受到的摩擦力大小相等，根据图象求本次测试中油电混合动力汽车获得的电能最多相当于节约了多少汽油？（汽油的热值为q=4.6×107J/kg ）2018年初中物理一模参考答案甲乙二、填空题（本题共10小题，每空1分，共24分）13. 折射 光的直线传播 14. 降低 熔化 15. （1） = 相同 （2） 增大 做功 16. > < 17. 2:1 1:1 18. 缩小 实 24 19. 大于 匀速下落 20. 地面 静止 21. 磁场 电流方向 22. 3 不变 b 三、解答题（本题共5小题，共32分．其中24、27题应写出必要的解题过程） 23.（4分）本题略 24.（7分） （1）150.33/45s m v m s t s=== （1分） （2）22(5)6456750Q I Rt A s J ==⨯Ω⨯= （1分） （3）36750=1.1250.410/(Q J t cm J kg δ⨯==⨯℃℃）15kg（1分） （4）=22054549500W UIt V A S J =⨯⨯=电 （1分） =-=49500675042750W W Q J J J -=电机 42750285015W JF N Sm===机 （1分）（5）=8000324000W Gh N m J =⨯=有用 （1分）24000=100%=100%=48.5%49500W JW Jη⨯⨯有用电 （1分） 25.（7分）（1）矿石的质量超出了天平的量程 （2）杠杆自重 （3）小 （4）0.72 （5）水面再次到达标记位置 （6）4.5310⨯ 小 26.（8分）（1）甲 断开 a 0.5（2） 1 2.5 交换电压表的正负接线柱接法 0.1527.（6分）（1）机械 化学 （2分）（2）G=mg=1800kg ⨯10N/kg=18000N 汽车静止在水平地面上，∴ F=G=18000N5218000 4.5100.04a F N P p S m===⨯ （1分） （3）由题意可知：当普通汽车开始刹车时的能量为5410J ⨯ ，通过的距离为100s m = ，则受到的摩擦力53410410100W J f N s m⨯===⨯ （1分） 等于油电混合动力汽车刹车时所受到的摩擦力，'40s m = ，故油电混合动力汽车克服摩擦力消耗的能量为''5400040 1.610W fs N m J ==⨯=⨯ （1分）555=410 1.610 2.410W J J J ⨯-⨯=⨯电5==2.410Q W J ⨯电放5372.410 5.2104.610/Q Jm kg q J kg-⨯===⨯⨯放（1分）。

北京市大兴区2018年初三检测试题物 理考 生 须 知1．本试卷共10页，共五道大题，34道小题，满分90分，考试时间90分钟。

2．在答题卡上准确填写学校名称、姓名和准考证号。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4．在答题卡上，选择题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分。

请把答案填在答题纸上的指定位置。

） 1．通常情况下，下列物体中属于导体的是A ．食用油B ．铁锅C ．瓷碗D ．木铲2．在图1所示的四种现象中，属于光的反射现象的是3．如图2所示的四种措施中，为了减小压强的是4．下列关于声音的说法正确的是 A ．调节电视机音量改变了声音的音调B ．房间的窗户安装双层中空玻璃是在传播过程中减弱噪声C ．能从不同乐器中分辨出小提琴的声音主要是因为响度不同D ．用大小不同的力先后敲击同一音叉，音叉发声的音色不同5．如图3所示，自行车的零部件设计或骑行过程的操作中主要为了减小摩擦的是6．图4所示的工具中，使用时属于省力杠杆的是7．下列选项中符合安全用电要求的是A．用湿手拨动空气开关B．电线的绝缘皮破损时应及时更换C．在未断开电源开关的情况下更换灯泡D．把用电器的三脚插头改为两脚插头接在两孔插座上使用8．如图5所示的实例中，为了减慢蒸发的是9．下列实例中，用做功的方式来改变物体内能的是A．搓搓手，手的温度升高B．烧水时水温升高C．太阳能热水器中的水被晒热D．放入冰块后的饮料变凉10．验电器是实验室里常常用验电器来检验物体是否带电。

用带正电的玻璃棒接触验电器的金属球，可以发现验电器原来闭合的两片金属箔张开一定的角度，如图6所示。

以下判断中正确的是A．金属球带正电，金箔片都带负电，它们因排斥而张开B．金属球带正电，金箔片都带正电，它们因排斥而张开C．金属球带负电，金箔片都带正电，它们因吸引而张开D．金属球带负电，金箔片都带负电，它们因吸引而张开11. 为监测教室环境中PM2.5的浓度，科技社团的四位同学分别设计了如图7所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5 浓度增大而减小）。

北京市大兴区中考物理模拟试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）(2018·江苏模拟) 小华借助小孔成像实验装置对“ ”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是（）A .B .C .D .2. （2分）摄影师抓拍到了一个有趣的场面（如图）：一只乌鸦站在飞翔的老鹰背上休憩。

下列说法正确的是（）A . 以地面为参照物，乌鸦是静止的B . 以乌鸦为参照物，老鹰是运动的C . 老鹰飞行时在地面上的影子是由于光的直线传播形成的D . 老鹰的双翅展开的长度约为30cm3. （2分）(2017·江苏模拟) 有关声现象的下列说法中不正确的是（）A . 男低音独唱时由女高音轻声伴唱，则男低音比女高音音调高，响度大B . 男低音独唱时由女高音轻声伴唱，则男低音比女高音音调低，响度大C . 射击运动员在训练和比赛中戴耳塞，是为了减弱进入耳朵的噪声D . 宇航员在月球上不能面对面进行谈话，这说明声音在真空中不能传播4. （2分）(2017·淮安模拟) 如图所示，用弹簧测力计拉动水平桌面上的物体，使其作匀速直线运动．以下叙述中的两个力属于一对平衡力的是（）A . 弹簧测力计对物体的拉力与桌面对物体的摩擦力B . 弹簧测力计对物体的拉力与物体所受的重力C . 物体对桌面的压力与桌面对物体的支持力D . 物体对桌面的压力与物体所受的重力5. （2分）(2017·江苏模拟) 关于对考场内一些物理量的估测，下列数据最接近实际的是（）A . 课桌高度约为80 cmB . 考场内的气温约为50 ℃C . 一份理化试卷的质量约为80 gD . 一块橡皮从课桌掉到地上所用时间约为5 s6. （2分）(2017·淮安模拟) 小明同学在做鸡蛋浮沉的实验时如图，用适当浓度的盐水使鸡蛋正好悬浮．那么下列操作和判断正确的是（）A . 向盐水中加一些清水，鸡蛋将上浮直至漂浮，过程中鸡蛋所受的浮力一直不变B . 向盐水中加一些盐，鸡蛋将上浮直至漂浮，过程中鸡蛋所受的浮力一直不变C . 向盐水中加一些清水，鸡蛋将下沉的原因是排开液体的密度减小，浮力减小D . 向盐水中加一些盐，鸡蛋将下沉的原因是鸡蛋所受的重力变大，浮力不变7. （2分）(2017·淮安模拟) 如图，O是杠杆的支点，为了提高重物，用一个跟杠杆始终保持垂直的力，使杠杆由竖直位置缓慢转动到水平位置，在这个过程中，则（）A . 杠杆始终是省力的B . 杠杆始终是费力的C . 杠杆始终是等力的D . 以上说法都不对8. （2分）(2017·淮安模拟) 将同一个小球放入三个盛有不同液体的容器中，小球静止后如图所示，此时三容器中液面相平，则液体对容器底部的压强（）A . 甲容器的最大B . 乙容器的最大C . 丙容器的最大D . 一样大9. （2分）(2017·淮安模拟) 下列说法正确的是（）A . 电视广播和移动通信都是利用超声波来传递信息B . 遇到有人触电时，先直接将人拉开进行抢救，后切断电源C . 尘土飞扬说明分子在不停地运动D . 沿海地区昼夜温差小主要是因为水的比热容大10. （2分）(2017·东营模拟) 小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A . 电流表示数的变化范围是0～0.5AB . 滑动变阻器的电阻允许调节的范围是2.5～20ΩC . 灯泡的最小功率是0.162WD . 该电路的最大功率是2.7W二、填空题 (共9题；共23分)11. （1分）被100℃的水蒸气烫伤往往比100℃的水烫伤更严重，这是因为水蒸气________的缘故．12. （4分）(2016·南山模拟) 汽车尾气是大气污染的重要来源，国家为了减少汽车尾气的排放，除了提高排放标准外，还大力支持电动汽车的发展，关于电动汽车你观察到了吗？拧钥匙转动点火；冬天开空调能将前挡风玻璃上的“雾气”吹散；汽车高速行驶中紧急刹车时汽车还要滑行一段路程；车轮都有很深的花纹；倒车时使用倒车雷达；通过后视镜可以看到车后的情况；汽车设计成流线型；汽车靠电驱动…从短文中找到与下列物理知识对应的现象填在对应的横线上．物态变化：________；惯性：________；光的反射：________；声音定位：________．13. （3分）(2017·淮安模拟) 小明去超市，当他站在电梯上时电梯运动较快，走下电梯后发现电梯运运动会变慢．小明通过自己学习了解其电路如图所示（R是一个压敏电阻），他分析：当人走下电梯后，压敏电阻的阻值变大，则电磁铁的可磁性变________（填“强”或“弱”），衔铁与触点________（填“1“或“2”）接触，电动机转速变________（填“大“或“小“）．14. （2分）(2017·淮安模拟) 小事情也会酿成大事故．近日，一女孩因手指划破使用创可贴，并在创可贴外用细线扎紧以防脱落，最终造成手指末端坏死而截去．在创可贴外用细线扎紧，因受力面积减小导致手指受到的________增大．生活中，当手指不慎被金属环箍住时，可用涂抹肥皂水的方法将金属环取下，这是通过________的方法来减小摩擦．15. （5分）(2017·淮安模拟) 一节新干电池的电压为________V．家庭电路中，电冰箱与电视机是________的（填写连接方式），造成家庭电路电流过大的原因是用电器总功率过大和________．图示为太阳能飞机，它的动力装置由太阳能电池板、电动机等组成．机翼上的太阳能电池板面积较大是为了获得更多的光能，并将其转化为________能，使电动机带动螺旋桨转动，电动机的原理是________．16. （2分）(2017·淮安模拟) 如图所示，将分别装有热水和冰水的甲、乙两只玻璃杯，在室内放置一段时间，两杯壁都会出现小水珠，其中在内壁出现水珠的是________杯，乙杯中冰在熔化过程中受到的浮力将________．17. （2分）(2017·淮安模拟) 如图甲所示，用一拉力传感器（能感应力大小的装置）水平向右拉一水平面上的木块，A端的拉力均匀增加，0﹣tl时间木块静止，木块运动后改变拉力，使木块t2后处于匀速直线运动状态．计算机对数据拟合处理后，得到如图乙所示拉力随时间变化图线，回答下列问题：当用F=5.3N的水平拉力拉静止的木块时，木块所受摩擦力大小为________N；若用F=5.8N的水平拉力拉木块，木块所受摩擦力大小为________N．18. （2分）(2017·莘县模拟) 搬运砖头的独轮车的有关尺寸如图所示，车箱和砖头总重G=1000N，推车时，人手向上的力F=________N，使用它可以________（选填“省力”或“省距离”）．19. （2分）(2017·淮安模拟) 如图所示的电路中电源电压保持不变，闭合开关，当滑片P向左滑动时，电压表的示数________（选填“变大”、“变小”或“不变”），灯泡的亮度________（选填“变亮”、“变暗”或“不变”）．三、解答题 (共9题；共75分)20. （5分）(2017·南长模拟) 如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力示意图．21. （5分）(2017·都匀模拟) 如图所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向．22. （20分）(2019·苏州模拟) 作图题（1）如图甲，重为5N的小球悬挂在弹簧下端处于静止,请画出小球所受力的示意图；（2）如图乙，画出折射光线所对应的入射光线；（3）如图丙，画出杠杆在图示位置时静止时最小力F的示意图及其力臂L；（4）如图丁，根据通电螺线管外部的磁感线方向,标出图中电源的正极和小磁针静止时的N极。
