2015海淀初三一模物理试卷及答案解读

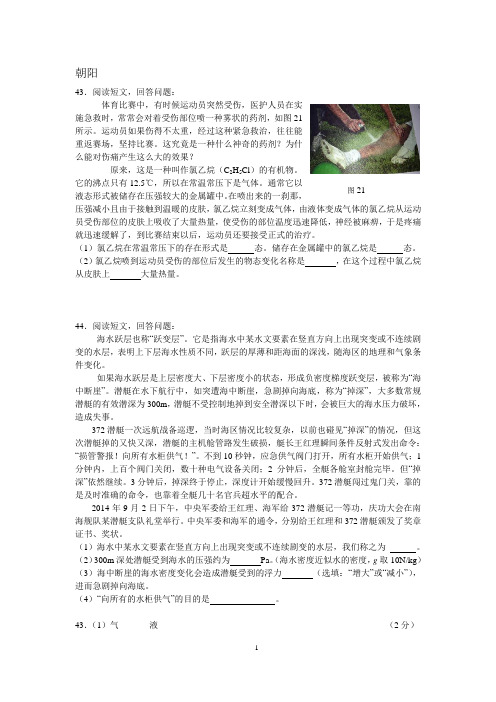

朝阳43．阅读短文，回答问题：体育比赛中，有时候运动员突然受伤，医护人员在实施急救时，常常会对着受伤部位喷一种雾状的药剂，如图21所示。

运动员如果伤得不太重，经过这种紧急救治，往往能重返赛场，坚持比赛。

这究竟是一种什么神奇的药剂？为什么能对伤痛产生这么大的效果？原来，这是一种叫作氯乙烷（C 2H 5Cl ）的有机物。

它的沸点只有12.5℃，所以在常温常压下是气体。

通常它以液态形式被储存在压强较大的金属罐中。

在喷出来的一刹那，压强减小且由于接触到温暖的皮肤，氯乙烷立刻变成气体，由液体变成气体的氯乙烷从运动员受伤部位的皮肤上吸收了大量热量，使受伤的部位温度迅速降低，神经被麻痹，于是疼痛就迅速缓解了，到比赛结束以后，运动员还要接受正式的治疗。

（1）氯乙烷在常温常压下的存在形式是 态。

储存在金属罐中的氯乙烷是 态。

（2）氯乙烷喷到运动员受伤的部位后发生的物态变化名称是 ，在这个过程中氯乙烷从皮肤上 大量热量。

44．阅读短文，回答问题：海水跃层也称“跃变层”。

它是指海水中某水文要素在竖直方向上出现突变或不连续剧变的水层，表明上下层海水性质不同，跃层的厚薄和距海面的深浅，随海区的地理和气象条件变化。

如果海水跃层是上层密度大、下层密度小的状态，形成负密度梯度跃变层，被称为“海中断崖”。

潜艇在水下航行中，如突遭海中断崖，急剧掉向海底，称为“掉深”，大多数常规潜艇的有效潜深为300m ，潜艇不受控制地掉到安全潜深以下时，会被巨大的海水压力破坏，造成失事。

372潜艇一次远航战备巡逻，当时海区情况比较复杂，以前也碰见“掉深”的情况，但这次潜艇掉的又快又深，潜艇的主机舱管路发生破损，艇长王红理瞬间条件反射式发出命令：“损管警报！向所有水柜供气！”。

不到10秒钟，应急供气阀门打开，所有水柜开始供气；1分钟内，上百个阀门关闭，数十种电气设备关闭；2分钟后，全艇各舱室封舱完毕。

但“掉深”依然继续。

3分钟后，掉深终于停止，深度计开始缓慢回升。

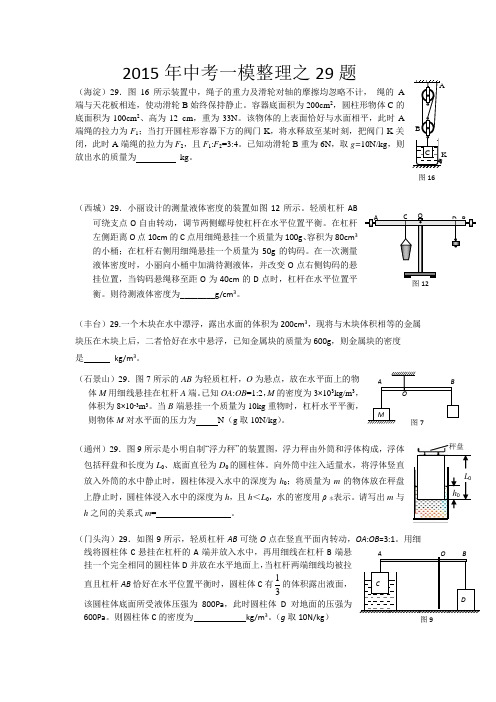

2015年中考一模整理之29题（海淀）29．图16所示装置中，绳子的重力及滑轮对轴的摩擦均忽略不计， 绳的A 端与天花板相连，使动滑轮B 始终保持静止。

容器底面积为200cm 2，圆柱形物体C 的底面积为100cm 2、高为12 cm ，重为33N 。

该物体的上表面恰好与水面相平，此时A 端绳的拉力为F 1；当打开圆柱形容器下方的阀门K ，将水释放至某时刻，把阀门K 关闭，此时A 端绳的拉力为F 2，且F 1:F 2=3:4。

已知动滑轮B 重为6N ，取g=10N/kg ，则放出水的质量为 kg 。

（西城）29．小丽设计的测量液体密度的装置如图12所示。

轻质杠杆AB可绕支点O 自由转动，调节两侧螺母使杠杆在水平位置平衡。

在杠杆左侧距离O 点10cm 的C 点用细绳悬挂一个质量为100g 、容积为80cm 3的小桶；在杠杆右侧用细绳悬挂一个质量为50g 的钩码。

在一次测量液体密度时，小丽向小桶中加满待测液体，并改变O 点右侧钩码的悬挂位置，当钩码悬绳移至距O 为40cm 的D 点时，杠杆在水平位置平衡。

则待测液体密度为 g/cm 3。

（丰台）29.一个木块在水中漂浮，露出水面的体积为200cm 3，现将与木块体积相等的金属块压在木块上后，二者恰好在水中悬浮，已知金属块的质量为600g ，则金属块的密度 是 kg/m 3。

（石景山）29．图7所示的AB 为轻质杠杆，O 为悬点，放在水平面上的物体M 用细线悬挂在杠杆A 端。

已知OA :OB =1:2，M 的密度为3×103kg/m 3，体积为8×10-3m 3。

当B 端悬挂一个质量为10kg 重物时，杠杆水平平衡，则物体M 对水平面的压力为 N （g 取10N/kg ）。

（通州）29．图9所示是小明自制“浮力秤”的装置图，浮力秤由外筒和浮体构成，浮体包括秤盘和长度为L 0、底面直径为D 0的圆柱体。

向外筒中注入适量水，将浮体竖直放入外筒的水中静止时，圆柱体浸入水中的深度为h 0；将质量为m 的物体放在秤盘上静止时，圆柱体浸入水中的深度为h ，且h ＜L 0，水的密度用ρ水表示。

2015年海淀区初三物理一模试卷分析一、总体分析：难度：2015年海淀物理一模难度适中，简单题、中档题和难题分配合理，对于单选压轴和填空压轴，没有像西城一模那么容易就搞定；题量：题量增大，考查的知识点也更加细致，对考生基础知识的准确性要求较高，考生普遍感觉时间比较紧；题型：本次考试采用2015年中考考纲要求的最新题型，单选15道，每题2分;多选4道，每题2分；填空10道，每题1分；实验13道，共36分，科技阅读2道，每题4分；计算大题2道，每题4分；考纲变化：考纲新增加的知识得以体现，例如“原子的组成”、“根据生活经验估测时间”、“生活常见的温度”等；试卷内容及分数分布：试卷题型及分数分布：二、分题型简要分析：单选：单选中1 -13题为基础题，比较常规，考查考生的基础知识，且没有陷阱，考生认真作答，基本上可以得全分。

14题是“动态电路问题”的改编，只需找好前后两种状，再观察是变大还是变小即可。

15题是“浮力、压强压轴题“，考生要清楚”液体对容器底部增加的压力是浮力，容器对桌面增加的压力是重力“，再做受力分析即可。

多选：多选题在分值上有所调整，由原来的每题2分变为每题3分，但考查内容上变化不大，依然是对物理原理、基本概念和现象的考查。

16题考查了“光和能源“，所涉及的选项都是这两部分最核心的知识，难度不大，也不易选错。

17题考查电磁。

18题和第19题都考查了“力和运动”。

在易错题的考查上，本套卷比西城一模多选题要轻松很多。

填空题：在分值上也有所调整，由原来的每题2分变为每题1分，但题量由原来的6道变为10道。

分值降低了，但耗时更多了。

20-28题为简单题，考查考生基础知识，基本上看完题就能出答案。

而28题为电学计算题，考查考生对图像的处理能力。

29题为力学综合题，并且结合着“浮力压强和液面变化”。

和西城区卷对比，28题和29题没那么容易，在考场解出来一般需要10-15分钟，但一共就2分，如果没有十足把握，建议放在最后来做，所以调整合理的做题顺序、分配好时间很重要。

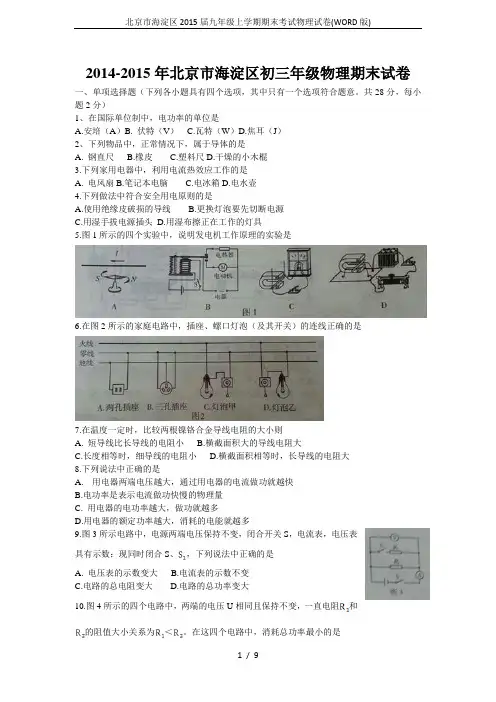

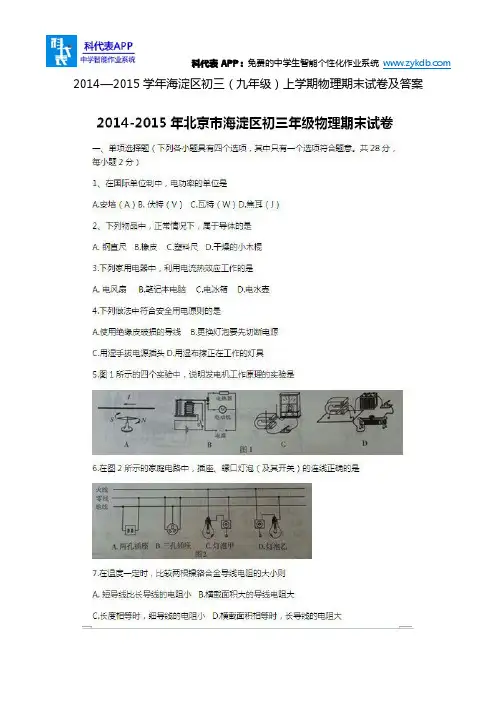

2014-2015年北京市海淀区初三年级物理期末试卷一、单项选择题（下列各小题具有四个选项，其中只有一个选项符合题意。

共28分，每小题2分）1、在国际单位制中，电功率的单位是A.安培（A）B. 伏特（V）C.瓦特（W）D.焦耳（J）2、下列物品中，正常情况下，属于导体的是A. 钢直尺B.橡皮C.塑料尺D.干燥的小木棍3.下列家用电器中，利用电流热效应工作的是A. 电风扇B.笔记本电脑C.电冰箱D.电水壶4.下列做法中符合安全用电原则的是A.使用绝缘皮破损的导线B.更换灯泡要先切断电源C.用湿手拔电源插头D.用湿布擦正在工作的灯具5.图1所示的四个实验中，说明发电机工作原理的实验是6.在图2所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是7.在温度一定时，比较两根镍铬合金导线电阻的大小则A. 短导线比长导线的电阻小B.横截面积大的导线电阻大C.长度相等时，细导线的电阻小D.横截面积相等时，长导线的电阻大8.下列说法中正确的是A. 用电器两端电压越大，通过用电器的电流做功就越快B.电功率是表示电流做功快慢的物理量C. 用电器的电功率越大，做功就越多D.用电器的额定功率越大，消耗的电能就越多9.图3所示电路中，电源两端电压保持不变，闭合开关S，电流表，电压表具有示数；现同时闭合S、，下列说法中正确的是A. 电压表的示数变大B.电流表的示数不变C.电路的总电阻变大D.电路的总功率变大10.图4所示的四个电路中，两端的电压U相同且保持不变，一直电阻和的阻值大小关系为＜。

在这四个电路中，消耗总功率最小的是11.小明按照图5所示的电路图连接电路，闭合开关S 侯，发现两只灯泡都不亮，且电流表、电压表的示数均为零。

若电路中只有一处故障，则这个故障可能是A. 灯泡短路B. 灯泡断路C. 灯泡断路D. 灯泡短路12.在图6所示电路中，定值电阻=10Ω，滑动变阻器R 的最大阻值为50Ω，电源两端的电压恒为6V 闭合开关S ，滑动变阻器的划片P 从a 端移到b 端的过程中，通过定值电阻的电流变化范围是 A. 0~0.72A B.0.1A~0.6A C.0.1A~0.5A D.0.5A~0.6A13.把一直灯泡接到某电压不变的电源两端，灯泡的功率为100W 。

海淀区九年级第一学期期末练习物理参考答案及评分标准 2015．1一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共28分，每小题2分） 二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）三、填空题（共12分，每小题2分）四、实验与探究题(共35分，25-34题，各2分， 35题3分，36、37题，各6分) 25．N 26. 磁场 27. 123.4 28. 甲 29. 力 30. 左 31. 6.432. （1）如图所示（说明：接在电压表“3V（2）6.2533．（1）A （2）电流大小34．电阻一定， I 2·10W/A 2（或I 2·10Ω）35．（1）电，（2）白炽，（3（写出一条就可以给1分） 36．（1）如图所示（1分）（说明：接在电阻左接线柱给分） （2）①右（1分），②S 、S 1，S 2（都正确给1分），2.5V （1分） ③S 、S 2，S 1（都正确给1分） （3）0121R U U U -（1分） （或02 2.5V2.5V R U -）32题答案图36题答案图37.（1）实验电路图如图所示。

（1分） （2）实验步骤： ①按电路图连接电路，将滑动变阻器调至最大值。

（1分）②闭合开关S ，调节电阻箱R 2的阻值为适当值。

用电流表A 测量电路的电流I 0，用电压表V 1测量R 1和R 2两端的电压U 1，用电压表V 2测量电阻R 2 两端的电压U 2，将 I 0、U 1、U 2的数据记录在实验记录表中。

（1分） ③断开开关S ，改变电阻箱R 2的阻值后，闭合开关S ，再调节滑动变阻器使电流表的示数仍为I 0，用电压表V 1测量R 1和R 2 两端的电压U 1，用电压表V 2测量电阻R 2两端的电压U 2，将U 1、U 2的数据记录在实验记录表中。

（1分） ④仿照步骤③，再进行4次实验。

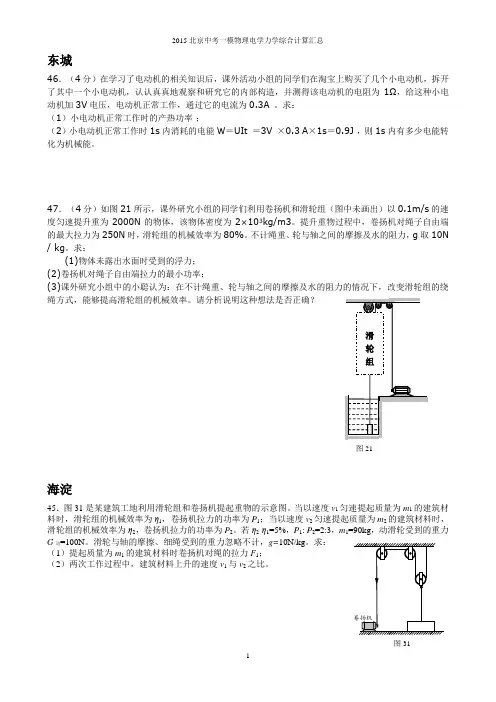

东城46．（4分）在学习了电动机的相关知识后，课外活动小组的同学们在淘宝上购买了几个小电动机，拆开了其中一个小电动机，认认真真地观察和研究它的内部构造，并测得该电动机的电阻为1Ω，给这种小电动机加3V 电压，电动机正常工作，通过它的电流为0.3A 。

求： （1）小电动机正常工作时的产热功率 ；（2）小电动机正常工作时1s 内消耗的电能W ＝UIt ＝3V ×0.3 A ×1s ＝0.9J ，则1s 内有多少电能转化为机械能。

47．（4分）如图21所示，课外研究小组的同学们利用卷扬机和滑轮组（图中未画出）以0.1m/s 的速度匀速提升重为2000N 的物体，该物体密度为2×103kg/m3。

提升重物过程中，卷扬机对绳子自由端的最大拉力为250N 时，滑轮组的机械效率为80%。

不计绳重、轮与轴之间的摩擦及水的阻力，g 取10N / kg 。

求：(1)物体未露出水面时受到的浮力； (2)卷扬机对绳子自由端拉力的最小功率；(3)课外研究小组中的小聪认为：在不计绳重、轮与轴之间的摩擦及水的阻力的情况下，改变滑轮组的绕绳方式，能够提高滑轮组的机械效率。

请分析说明这种想法是否正确？海淀45．图31是某建筑工地利用滑轮组和卷扬机提起重物的示意图。

当以速度v 1匀速提起质量为m 1的建筑材料时，滑轮组的机械效率为η1，卷扬机拉力的功率为P 1；当以速度v 2匀速提起质量为m 2的建筑材料时，滑轮组的机械效率为η2，卷扬机拉力的功率为P 2。

若η2-η1=5%，P 1: P 2=2:3，m 1=90kg ，动滑轮受到的重力G 动=100N 。

滑轮与轴的摩擦、细绳受到的重力忽略不计，g=10N/kg 。

求： （1）提起质量为m 1的建筑材料时卷扬机对绳的拉力F 1； （2）两次工作过程中，建筑材料上升的速度v 1与v 2之比。

图21图3146．如图32甲所示为某实验室的自动恒温箱，该恒温箱工作环境的温度为15℃左右，恒温箱内部的电路由控制电路和加热电路两部分组成，简化后的电路图如图32乙所示。

朝阳图22是由 控制电路”和 工作电路”两部分组成的光控电路。

控制电路”由光敏电阻R 、磁控开关L 、定值电阻R 。

、电源5等组成，当线圈中的电流大于或等于20mA 时，磁控开关的磁性弹片相互吸合。

工作电路”由工作电源 6、发热电阻R i 和R 2组成。

已知：U 2 = 20V ， R i =5「，R 2 =15, 1，光敏电阻R 的阻值随照射在光敏电阻的光强 E (表示光照射强弱的物理量，单位是坎德拉cd )之间的变化关系如图23所示。

求：(1) 画出当 控制电路”中的电流小于20mA 时，工作电路”的等效电路图； (2) 当 控制电路”中的电流小于20mA 时，工作电路”消耗的功率； (3)当 控制电路”中的电流等于30mA 时，工作电路”中冃在5min 内产生的热量； (4) 如果 控制电路”中的线圈阻值R L = 1门、R 0= 140"、U i =3V ，那么照射在光敏电阻上的光强在什么范围内时，磁控开关的磁性弹片相互吸合？(1 )当控制电路的电流小于 20mA ，工作电路的等效电路图(4)由题意可知，要使磁控开关的磁性弹片相互吸合，则控制电路的电流要大于或等于 20mA 。

U13VR 总t150QI0.02A可知控制电路的总电阻要小于或等于150Q O此时光敏电阻 R= R 总一R )-R L =150 Q -140 Q -1 Q =9 Q 由图23可知，对应的光照强度为 2cd 。

因此，当光照强度大于或等于2cd 时，磁控开关的磁性图22（1 分）（2）pU 22 _（20V ）2 R 1R 25Q 15Q （1分）(3)产生的热量_ （20V ）2X 5X 60s5Q二 2400J（1分）控制电時图23图242弹片相互吸合。

(其它答案正确同样给分)东城(4分)在学习了电动机的相关知识后，课外活动小组的同学们在淘宝上购买了几个小电动机，拆开了其中一个小电动机，认认真真地观察和研究它的内部构造，并测得该电动机的电阻为1 Q,给这种小电动机加3V电压，电动机正常工作，通过它的电流为求：(1)小电动机正常工作时的产热功率；(2)小电动机正常工作时1s内消耗的电能W=Ult = 3V X 0.3 A X 1s= 0.9J , 有多少电能转化为机械能。

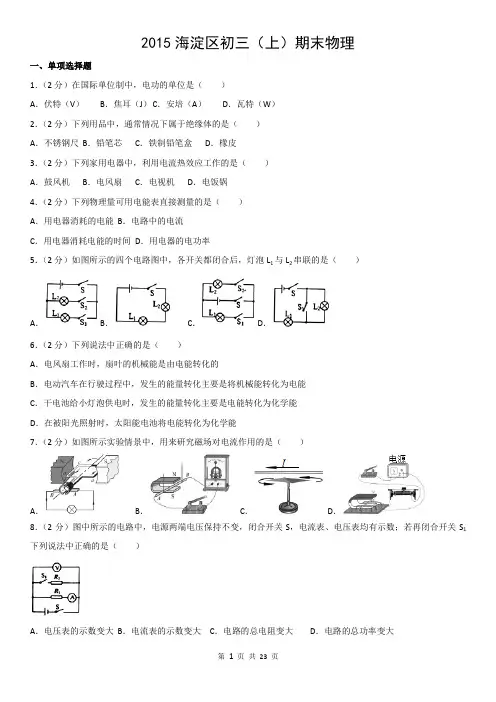

2015海淀区初三（上）期末物理一、单项选择题1．（2分）在国际单位制中，电功的单位是（）A．伏特（V）B．焦耳（J） C．安培（A）D．瓦特（W）2．（2分）下列用品中，通常情况下属于绝缘体的是（）A．不锈钢尺B．铅笔芯C．铁制铅笔盒D．橡皮3．（2分）下列家用电器中，利用电流热效应工作的是（）A．鼓风机B．电风扇C．电视机D．电饭锅4．（2分）下列物理量可用电能表直接测量的是（）A．用电器消耗的电能B．电路中的电流C．用电器消耗电能的时间D．用电器的电功率5．（2分）如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A． B．C． D．6．（2分）下列说法中正确的是（）A．电风扇工作时，扇叶的机械能是由电能转化的B．电动汽车在行驶过程中，发生的能量转化主要是将机械能转化为电能C．干电池给小灯泡供电时，发生的能量转化主要是电能转化为化学能D．在被阳光照射时，太阳能电池将电能转化为化学能7．（2分）如图所示实验情景中，用来研究磁场对电流作用的是（）A．B．C．D．8．（2分）图中所示的电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S1下列说法中正确的是（）A．电压表的示数变大B．电流表的示数变大C．电路的总电阻变大D．电路的总功率变大9．（2分）关于地磁场，下列说法中正确的是（）A．地磁场的N 极在地理的南极附近B．北京地区地磁场的方向是指向南方的C．地磁场的两极与地理的两极完全重合D．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近10．（2分）欢欢家的电路简化后如图4所示，由该电路可知（）A．a 线是零线，b 线是火线B．台灯和电视是串联在电路中的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地11．（2分）如图为物理科技小组设计的温度检测电路，其中R为热敏电阻，其阻值R随温度的升高而增大，R0为定值电阻，电源两端电压保持不变．当R的温度升高时，下列判断中正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大12．（2分）干簧管是一种开关，其结构简图如图甲所示，其中磁簧片是一种有弹性、易被磁化的软磁性材料，被固定于玻璃管内．将一个条形磁铁靠近并与干簧管平行放置时，干簧管的磁簧片触点就会闭合，电路接通，如图乙所示；当条形磁铁远离干簧管时，触点就会断开．关于干簧管的磁簧片被磁化后，触点部位闭合的原因，下列说法正确的是（）A．同种电荷相互排斥B．异种电荷相互吸引C．同名磁极相互排斥D．异名磁极相互吸引13．（2分）将两个分别标有“6V 3W”和“6V 1.8W”的小灯泡串联后接入电路，在确保两个小灯泡都不超过额定值工作的前提下，不计灯丝电阻随温度的变化，下列说法中正确的是（）A．两个小灯泡串联时的总电阻为40ΩB．通过两个小灯泡电流的最大值为0.5AC．加在两个小灯泡两端电压的最大值为9.6V D．两个小灯泡总功率的最大值为8W14．（2分）电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（）A．只闭合开关S，L0正常发光B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗C．只闭合开关S、S2时，L0正常发光，L2不发光D．同时闭合三个开关，L0正常发光，L1和L2均不发光15．（2分）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B． C． D．二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．（2分）下列做法符合安全用电原则的是（）A．发现有人触电，应用手直接把触电的人拉开B．更换灯泡前应先断开电源开关C．用电器着火时，应先用水把火浇灭，再切断电源D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换17．（2分）下列说法中正确的是（）A．电流一定会在周围空间产生磁场B．用撒铁屑的方法可以判断条形磁铁N极位置C．通电铜导线中的电流方向与该导线中自由电子定向移动的方向一致D．位于磁场中可自由转动的小磁针静止时，N极所指的方向即为该点的磁场方向18．（2分）如图所示，两个工作原理相间的电暖器甲和乙．甲的额定功率为1000W，乙的额定功率为1200W．在它们正常工作的情况下，下列说法正确的是（）A．电流通过电暖器甲做功比乙少B．电暖器甲消耗电能比乙少C．电暖器甲消耗电能比乙慢D．电暖器甲将电能转化成内能比乙慢19．（2分）动圈式话筒和动圈式扬声器是扩音器中的重要组成部分．如图为扩音器的工作原理示意图．当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈1一起振动，线圈1在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈2，通电线圈2带动锥形纸盆在磁场中振动，扬声器就发出声音．根据以上原理，下列说法正确的是（）A．话筒将声信号转化为电信号，利用了磁场对电流有力的作用B．话筒将声信号转化为电信号，利用了电磁感应原理C．扬声器将电信号转化为声信号，利用了磁场对电流有力的作用D．扬声器将电信号转化为声信号，利用了电磁感应原理三、填空题（共4分，每小题1分）20．（1分）表是某加热电器“浴霸”的一些参数，据此可知它在额定电压下的工作电流为A．21．（1分）某校初三年级10个班的同学开展了“节约用电从我做起”的活动，努力做到人走灯灭，消除长明灯．若每一间教室日光灯的总功率均为0.6kW，每天均少开2h，则一天全年级可以节约电能度．22．（1分）甲、乙两根电阻丝的电阻之比为2：3，若将甲电阻丝单独接在电压恒定的电源两端并通电一段时间，产生的热量为Q，则将两根电阻丝串联接在该电源两端通电相同时间内产生的热量为（不计电限丝的电阻随温度的变化）．23．（1分）小灯泡L上标有“3V 1W”的字样，其电流随电压变化的曲线如图甲所示，将其连入图乙所示的电路，电源电压恒定为6V，当电压表示数为4.5V时，电路中的总功率为W．四、实验与探究题（共44分，24-26题各1分、27-34、38题各2分，40题3分，35-37、39、41题各4分）24．（1分）如图所示电能表的示数为kW•h．25．（1分）如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是图．（选填“甲”或“乙”）26．（1分）如图所示，通电螺线管的A端为极（填：“N”或“S”）27．（2分）用笔画线代替导线，将电灯和控制它的开关正确地接入如图所示的家庭电路中．28．（2分）如图所示，甲同学手拿用纸包裹的条形棒A，乙同学手拿条形磁铁B，当条形磁铁B的N极、S极分别靠近A时，甲同学感觉分别受到向右和向左的作用力，则可推断出条形棒A磁性．（选填“一定有”、“一定没有”或“可能有”）29．（2分）小明在研究通电导体周围磁场的情况时，将能够自由转动的小磁针静止放在水平桌面上，一根平行桌面的直导线架于小磁针正上方．闭合开关，通过直导线的电流方向如图甲所示，小磁针逆时针转动；改变通过直导线的电流方向，如图乙所示，小磁针顺时针转动；根据上述实验现象可归纳出的初步结论是．30．（2分）取一根铜导线，用剥线钳将导线中间绝缘皮割断．将导线从中间对折，折点朝里，将两侧导线弯折后，弯成对称图形，如图所示．将钕铁硼磁铁吸在一节电池的负极上，将导线折点放在电池的正极上，调整导线的长度，只要有一端导线金属端与钕铁硼磁铁侧面接触上，就会看到导线旋转了起来，人们利用相同的原理发明了（选填“发电机”或“电动机”）．31．（2分）某物理兴趣小组的同学，用一根较长的软电线两端与灵敏电流计两接线柱连接起来．如图所示，两同学手持电线分别站在地面上的东西方向，像跳绳一样在空中不停地摇动电线，可看到灵敏电流计的指针发生偏转．这是现象．32．（2分）在电阻R两端电压一定的条件下，通过电阻R的电流I随电阻R的阻值变化的图象如图所示．请根据图象判断：当电阻R的阻值为30Ω时，通过电阻R的电流I为A．33．（2分）表是小丽在研究电功率P和电阻R间的关系的实验中记录的实验数据，请根据表格中的数据归纳出电功率P和电阻R的关系：P=．34．（2分）为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图所示．（1）实验中通过观察，来判断电磁铁磁性的强弱．（2）本次实验研究的问题是电磁铁的磁性强弱与是否有关．35．（4分）小华用电压表和电流表测量小灯泡的电功率．她用电源两端电压恒为3V 的电池组，额定电压为2.5V 的小灯泡等元件连成图所示的电路．实验中，小华调节滑动变阻器，发现当电压表的示数为2.5V时，小灯泡能够发光但亮度比教暗．请结合电路图分析：小灯泡出现这种现象的原因是．若调整电路，使小灯泡正常发光，此时电流为0.3A，则该小灯泡的额定功率为W．36．（4分）小新进行“探究通电螺线管外部磁场方向与通电螺线管线圈中电流方向关系”的实验，他操作的主要实验过程如下：①开关断开，连接如图所示的电路．在螺线管周围的不同位置对称地摆放8个小磁针，观察小磁针静止时N极指向，记录实验现象．②闭合开关，观察小磁针静止时N极指向，记录实验现象．断开开关．③调换电源正负极的同时对调导线夹所接螺线管的接线柱．闭合开关，观察小磁针静止时N极指向，记录实验现象．断开开关．于是小新认为“通电螺线管外部磁场方向与通过螺线管线圈中电流方向无关”．请根据以上叙述回答下列问题：（1）小新实验过程中存在的问题是：（2）请你针对小新实验过程中存在的问题，写出改进措施：．37．（4分）为测量一只标有“6V 3W“的小灯泡的额定功率，某实验小组设计了如图所示的电路图．现有实验器材为：电压表（量程0～3V，0～15V）一块，电流表（量程0～0.6A，0～3A）一块，电源（电压恒为18V）一个，开关一只，两只滑动变阻器是分别标有“10Ω 2A“和“50Ω 1A“的R1和R2，导线若干．实验时，电压表应选用的量程为，滑动变阻器应选用（选填“R1”或“R2”）．38．（2分）小元想利用一块电压表和阻值已知的电阻R0测量电阻R X的阻值．小元选择了满足实验要求的器材连接了如图所示的实验电路．检查无误后，闭合开关S1和S2，电压表的示数为U1；然后，断开开关S2，电压表的示数变为U2．请你用电压表的示数U1、U2和定值电阻R0表示出R x，R x=．39．（4分）小明利用电压表和电阻箱，测量额定电压为2.5V的小灯泡L正常发光时的电功率P L．他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示．（1）请只添加两条导线完成图26所示的实验电路的连接；（2）请把小明的实验步骤补充完整：①断开开关S2、闭合开关S1、S3，移动滑动变阻器的滑片P，使电压表示数为2.5V；②断开开关S3、闭合开关S1、S2，，调节电阻箱接入电路的阻值R0，使电压表的示数仍然为2.5V，记录实验数据；（3）请用已知量和测量量表示出P L．P L=．40．（3分）学了家庭电路和安全用电之后，小丽认为：在家庭电路中，同时工作的用电器个数越多，家庭电路的总电流越大．实验桌上有满足实验需要的如下器材：电源（电压恒定）、开关、滑动变阻器、电流表各1个，阻值为5Ω、10Ω的电阻各3个，导线若干．请你选用以上实验器材模拟家庭电路情况，设计一个实验推断小丽的观点是错误的．请你画出实验电路图（在图中标出电阻的阻值大小），并简述主要实验步骤和推断理由．41．（4分）如图所示，实验桌上有若干完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有已知阻值大小不同的电阻丝，满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干．请选用上述实验器材，设计一个实验验证通过电阻丝电流大小和通电时间相同的情况下，烧瓶内电阻丝的电阻值越大，电流通过导体产生的热量越多．实验设计中可用煤油升高的温度△T的大小表示电流通过电阻丝R产生热量的多少．请画出实验电路图，写出实验步骤，画出实验数据记录表格．五、科普阅读题（共8分，42、43题各4分）42．（4分）阅读《什么是变频空调》，回答下列问题．什么是变频空调近些年随着环保节能概念的深入人心，空调市场上越来越多的产品都主打变频．那么什么是变频空调呢？所谓的“变频空调”是与传统的“定频空调”相比较而产生的概念．我国的电网电压为220V、频率为50Hz，在这种条件下工作的空调称之为“定频空调”．由于供电频率不能改变，传统的定频空调的压缩机转速基本不变，依靠其不断地“开、停”压缩机来调整室内温度．与“定频空调”相比，“变频空调”的变频器可以改变压缩机供电频率，进而调节压缩机转速．依靠调节压缩机转速的快慢达到控制室温的目的，室温波动小、电能消耗少，其舒适度大大提高．变频空调每次开始使用时，通常是让空调以最大功率、最大风量进行制热或制冷，迅速接近所设定的温度．由于变频空调通过提高压缩机工作频率的方式，增大了在低温时的制热能力，最大制热量可达到同级别空“定频空调”的1.5倍，低温下仍能保持良好的制热效果．此外，由于变频空调风机的转速与空调的配合较为合理，实现了低噪音的宁静运行．当空调高功率运转，迅速接近所设定的温度后，压缩机便在低转速、低能耗状态运转，仅以所需的功率维持设定的温度．这样不但温度稳定，还避免了压缩机频繁地开开停停所造成的对寿命的缩减，而且耗电量大大下降，实现了高效节能．根据上述资料结合所学知识，回答下列问题：（1）通过改变压缩机供电频率，调节压缩机转速从而达到控制室温目的是空调．（选填“定频”或“变频”）（2）变频空调的的部件能实现电动机运转频率自动调节的作用．（3）请写出变频空调能降低耗电量的方法．（写出一点即可）（4）某品牌空调打出了“××全直流变频空调一晚仅用一度电”的广告，消费者将信将疑，有业内人士说“一晚仅用一度电”是实验室测量的结果．小元家用买来的同款空调进行实际测量，一晚按8小时计算，测量结果为1.8度电，请你帮助小元分析实际测量结果高于实验室测量结果的原因可能是．（写出一个可能原因即可）43．（4分）阅读《超导体》，回答下列问题．超导体1911年，荷兰莱顿大学的H•卡茂林•昂内斯意外地发现，将水银冷却到﹣268.98℃时，水银的电阻突然消失；后来他又发现许多金属和合金都具有与水银相类似的低温下失去电阻的特性，由于材料的这种特殊导电性能，昂内斯称其为超导态．昂内斯由于他的这一发现获得了1913年诺贝尔奖．科学家在研究过程中，将一个铅制的圆环，放入温度低于Tc=﹣265.97℃的空间，利用电磁感应使环内产生感应电流．结果发现，从1954年3月16日始，到1956年9月5日止，在两年半的时间内电流一直没有减小；当温度上升到高于Tc时，圆环由超导状态变成正常状态，感应电流立刻消失，这就是著名的昂内斯持久电流实验．物质的温度低于它的临界温度（转变为超导的温度），这种物质才会有超导性．一般金属或合金的临界温度都很低，例如铅的临界温度是﹣265.97℃．要维持这么低的温度也是很困难的，这就使超导体目前只能应用在科学实验和高新技术中，而不能在日常生活和生产中普遍应用．近几十年来，各国科学家一直在努力寻找能够在室温下工作的超导材料．在这方面，我国的研究走在了世界的前列．请回答下列问题：（1）超导现象是指导体在温度降低到足够低时，有些材料的变为零的特性．（2）“昂内斯持久电流实验”中铅制圆环由超导状态变成正常状态后，感应电流立刻消失，这个过程中电能转化成了能．（3）假如电熨斗内部的电热丝、电动车内电动机的线圈、白炽灯的灯丝都处于超导状态，其中仍能正常工作且减少了能量损失的是．（选填“电熨斗”、“电动车”或“白炽灯”）（4）若输电用导线处于超导状态，能减少导线上的能量损失．请简要写出此判断的依据．六、计算题（共6分，44、45题各3分）44．（3分）如图所示，电源两端电压U=12V保持不变．闭合开关S，电流表A1的示数I1为0.2A，电流表A2的示数I2为0.6A．求：（1）定值电阻R1的阻值；（2）定值电阻R2在10s内消耗的电能．45．（3分）图甲为一种新型电饭锅，图乙为其简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可实现智能化地控制食物在不同时间段的温度．图丙为其在工作的30min内功率随时间变化的图象．已知其高温档的功率为600W，电阻R1=5R2．（1）请写出电饭锅在低温档保温时两个开关的通断状态．（2）求出电饭锅在这30min内产生的热量．参考答案与试题解析一、单项选择题1．【解答】A、伏特（V）是电压的单位．故A错误；B、焦耳（J）是能量的单位，也是电功的国际单位．故B正确；C、安培（A）是电流的单位，故C错误；D、瓦特（W）是功率的单位．故D错误．故选B．2．【解答】不锈钢尺、铅笔芯、铁制铅笔盒都容易导电，是导体．橡皮不容易导电，是绝缘体．故选D．3．【解答】鼓风机、电风扇工作时主要是把电能转化为机械能，电视机工作时主要将电能转化为光能和声能；只有电饭锅是把电能转化为内能，是利用电流的热效应．故选D．4．【解答】电能表是用来测量消耗电能多少的仪器，所以用电能表直接测量的是用电器消耗的电能．故选A．5．【解答】AC、当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接；B、开关闭合后，两灯泡首尾相接，因此两灯泡串联连接；D、当两个开关都闭合时，L2被短路，电路为L1的基本电路．故选B．6．【解答】A、电风扇工作时将电能转化为机械能，选项说法正确；B、电动汽车在行驶过程中，发生的能量转化主要是将电能转化为机械能，选项说法错误；C、干电池给小灯泡供电时，发生的能量转化主要是化学能转化为电能，选项说法错误；D、在被阳光照射时，太阳能电池将光能转化为电能，选项说法错误．故选A．7．【解答】A、该线圈在磁场中转动时，电流表中产生了感应电流，即用来研究电磁感应现象的，故A不符合题意；B、导体棒在磁场中运动时，电流表中产生了感应电流，即用来研究电磁感应现象的，故B不符合题意；C、该实验是奥斯特实验，说明了通电导线周围存在着磁场，故C不符合题意；D、通电后，导体棒在磁场中发生运动，是研究通电导线在磁场中受磁场力的，故D符合题意；故选D．8．【解答】A、由图示电路图可知，电压表测电源两端电压，开关S1闭合前后，电源电压不变，电压表示数不变，A错误；B、闭合S后，只有电阻R1接入电路，电流表测R1电流，闭合S1后，两电阻并联，电流表仍测量R1的电流，电流表示数不变，B错误；C、根据公式R=可知，电路的总电阻减小，C错误；D、根据公式P=UI可知，电路消耗的总功率变大，D正确．故选D．9．【解答】A、地理两极和地磁两极相反，地磁场的N极在地理的南极附近，故A正确；B、北京地区地磁场由北向南，外部空间的场方向是由南向北，故B错误；C、地磁场北极和地球的两极有一定的夹角，故C错误；D、可自由转动的小磁针，仅受地磁场的影响，静止时，N极总是指向地理的北极方向，故D错误．故选A．10．【解答】A、用电器的开关应该接在火线上，所以和开关相连的a是火线，b是零线，故A错；BC、家庭电路中各个用电器是互不影响的，所以是并联的关系，其中台灯和电视也是并联在电路中，故B错、C正确；D、三孔插座中上边的那个孔必须接地，插头插入时，使用电器的金属外壳接地，防止触电事故的发生，故D错．故选C．11．【解答】由电路图可知，R0与R串联，电压表测R0两端的电压，因R随温度的升高而增大，所以，当R的温度升高时，热敏电阻R的阻值变大，电路中的总电阻变大，故由I=可知，电路中的电流变大，即电流表示数变小，故A、C错误；因串联电路中各处的电流相等，所以，则通过电阻R0的电流变小；由U=IR可知，R0两端的电压变大小，即电压表的示数变小，故B正确，D错误．故选B．12．【解答】左侧磁簧片的最左端靠近条形磁铁的N极，所以磁化后该端为S极，则另一端为N极；同理可以确定右侧磁簧片的右端为N极，另一端为S极，所以两磁簧片中间靠近的部分因异名磁极相互吸引而接触；当条形磁铁移开时，磁性消失，磁簧片因弹性而断开．故选D．13．【解答】根据P=UI可得，两灯泡的额定电流：I1===0.5A，I2===0.3A，根据欧姆定律可得，两灯泡的电阻分别为：R1===12Ω，R2===20Ω；A、根据串联电路中总电阻等于各分电阻之和可知：两灯串联后总电阻R=R1+R2=12Ω+20Ω=32Ω，故A错误；B、由于串联电路中各处的电流相等，则两灯串联后电路电流为I=I2=0.3A，故B错误；C、由I=可得电路两端的最大电压U=IR=0.3A×32Ω=9.6V，故C正确；D、最大总功率P=UI=9.6V×0.3A=2.88W，故D错误．故选C．14．【解答】A、只闭合开关S，电路形不成通路，L0不应该发光，故A与现象不相符；B、只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗，说明L1支路工作正常，故B与现象相符；C、当只闭合开关S、S2时，L0正常发光，L2不发光．说明L2短路，故C与现象相符；D、同时闭合三个开关，L1和L2并联后再与L0串联，因L2短路，所以L0正常发光，L1和L2均不发光，故D与现象相符．故选：A．15．【解答】由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总﹣IR，R为定值；当I为最大时，U=0，且电流越大，变阻器两端的电压越小；而U与I的关系是一次函数，一次函数图象为直线，所以ACD不正确、只有B图象反应上述关系．故选B．二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共8分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．【解答】A、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A。
