二等水准测量实训报告二等水准测量实训报告一、实训目的本次实训旨在通过实际操作，掌握二等水准测量的基本原理和方法，提高学生的实践能力和技能水平。
二、实验器材1. 二等水准仪2. 支架3. 三角木4. 钢尺5. 水平管6. 水银柱7. 地桩8. 距离计三、实验步骤1. 建立起点和终点：在起点处设置一面三角木，使用钢尺测量距离，并在终点处设置一面三角木。
2. 设置基准面：在起点处设置一个高度为100m的基准面。
3. 安装二等水准仪：将二等水准仪安装在支架上，并使用水平管调整其水平度。
4. 测量高差：将水银柱放置在三角木上，记录下读数，并移动至下一个测量点进行重复操作。
5. 计算高程：根据测得的高差和已知的基准面高度，计算出每个测量点的高程。
6. 绘制高程图：将计算出来的各个测量点的高程标注到地图上，绘制出高程图。
四、实验注意事项1. 在安装二等水准仪时，要保证其水平度，避免误差的产生。
2. 在测量高差时，要注意读数的准确性，并进行多次重复测量，以提高精度。
3. 在计算高程时，要保证基准面的高度准确无误。
4. 绘制高程图时，要按照比例尺进行标注，并注意图形的美观性。
五、实验结果分析通过本次实验，我们成功地完成了二等水准测量，并绘制出了相应的高程图。
在实验过程中，我们掌握了二等水准测量的基本原理和方法，并提高了实践能力和技能水平。
同时，在操作中也发现了一些问题和不足之处，在今后的学习中需要加以改进和完善。
六、总结通过本次实训，我们深入学习了二等水准测量的基本原理和方法，并通过实际操作提高了自己的实践能力和技能水平。
在今后的学习中，我们将继续努力，在不断地探索和实践中不断提升自己。
闭合水准路线测量步骤
闭合水准路线测量是一种常用的测量方法，用于测量地面上不同点之间的高差。
下面是闭合水准路线测量的步骤：
1. 确定闭合水准路线的起点和终点，并确定测量的途径点。
起点和终点通常选择在相对平坦的地面上，途径点应尽可能均匀分布在闭合线路上。
2. 选择合适的测量设备，包括水准仪、测量杆等。
3. 在起点设置基准点，使用测量杆或其他固定物体作为基准点，并确定其高程为零点。
4. 使用水准仪在基准点上测量，并记录测量结果。
测量时应注意水准仪的水平仪是否准确，避免误差。
5. 移动至下一个测量点，设置测量杆或其他固定物体，并使用水准仪进行测量。
记录测量结果。
6. 按照闭合路线的顺序逐个测量，直到达到终点。
7. 返回起点，重新测量基准点的高程，检查闭合差。
闭合差应尽可能小，一般要求闭合差在一定范围内。
8. 如果闭合差超出范围，需要进行调整。
可以通过调整起点和终点的高程，或者通过调整途径点的高程来使闭合差减小。
9. 重新测量调整后的基准点，检查闭合差是否满足要求。
如满足要求，则闭合水准路线测量完成。
10. 对于较长的闭合水准路线，可以设置中间的检查点，以便检查闭合差的变化情况，并进行必要的调整。
闭合水准路线测量的步骤可以根据具体情况进行调整和修改，但以上步骤是一般的测量流程。
在进行测量时，应注意测量设备的准确性和测量过程中的误差控制，以保证测量结果的准确性。

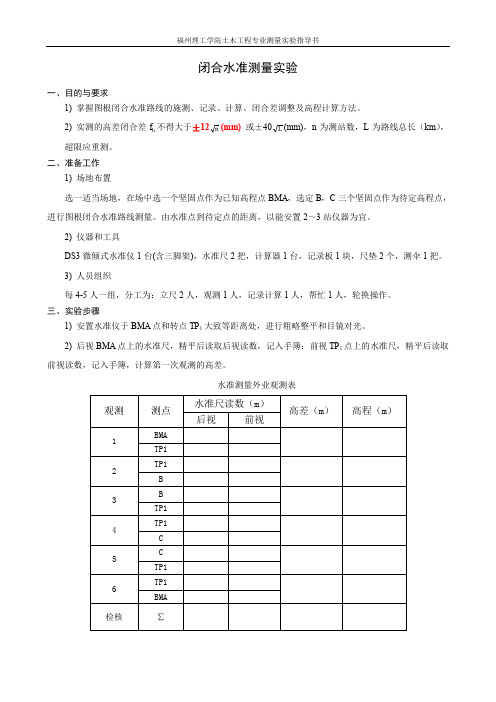

闭合水准测量实验一、目的与要求1) 掌握图根闭合水准路线的施测、记录、计算、闭合差调整及高程计算方法。
2) 实测的高差闭合差f h不得大于±12n(mm)或±40L(mm)，n为测站数，L为路线总长（km），超限应重测。
二、准备工作1) 场地布置选一适当场地，在场中选一个坚固点作为已知高程点BM A，选定B，C三个坚固点作为待定高程点，进行图根闭合水准路线测量。
由水准点到待定点的距离，以能安置2～3站仪器为宜。
2) 仪器和工具DS3微倾式水准仪1台(含三脚架)，水准尺2把，计算器1台，记录板1块，尺垫2个，测伞1把。
3) 人员组织每4-5人一组，分工为：立尺2人，观测1人，记录计算1人，帮忙1人，轮换操作。
三、实验步骤1) 安置水准仪于BM A点和转点TP1大致等距离处，进行粗略整平和目镜对光。
2) 后视BM A点上的水准尺，精平后读取后视读数，记入手簿；前视TP1点上的水准尺，精平后读取前视读数，记入手簿，计算第一次观测的高差。
水准测量外业观测表3) 将仪器升高或降低10cm ，在原地重新安置仪器，重复上述操作，计算计算第二次观测高差，两次观测高差之差不应大约±5mm ，满足要求时，取两次观测高差的平均值为本站高差的结果；否则应重新观测（测站检核，至少做两次）。
4) 沿着选定的路线，将仪器搬至TP 1点和下一个转点TP 2点大致等距离处，仍用第一站施测的方法进行观测。
依次连续设站，分别经过B ，C 点，连续观测，最后返回A 点。
5) 高差闭合差的计算及其调整。
根据公式∑=hi f h ，得附合水准路线的高差闭合差f h ，判断是否符合要求时，如果符合，继续根据公式li ifh vi ni ni fh vi ∑∑-=-=l 或者，调整闭合差vi ，求出改正后的高差ih ˆ，并利用改正后的高差来计算C ，D 点的高程，结果填入下列表格：四、注意事项1) 立尺员应思想集中，立直水准尺；水准仪的安置位置应保持前、后视距大致相等。
任务二闭合水准路线测量1、目的与要求（1）掌握等外水准测量（闭合水准路线）的施测、记录、计算、闭合差调整及高程计算的方法。
（2）培养学生遵守测量操作规范和许可误差的职业素养。
2、计划与仪器工具（1）实训时数安排为2学时。
实训小组由3～4人组成。
水准仪1台，水准尺2根，尺垫2个，记录板（含记录纸）一（2）每组实训设备为DS3块，测伞1把，自备2H铅笔与计算器。
3、方法与步骤(1)由教师指定进行闭合水准路线测量，给出已知高程水准点的位置和待测点(2～3个)的位置。
水准路线测量共需4～6个测站。
(2)在起始水准点和第一个立尺点之间安置水准仪(注意用目估或步量使仪器前、后视距离大致相等)。
在前、后视点上竖立水准尺(注意已知水准点和待测点上均不放尺垫。
而在转点上必需放尺垫)，按一个测站上的操作程序进行观测。
即安置→粗平→照准后视尺→精平→读数→照准前视尺→精平→读数。
观测员的每次读数，记录员都应回报检核后记入表格1中，并在测站上算出测站高差。
(3)依次设站，用相同方法施测，直到回到起始水准点。
(4)计算高差闭合差，若闭合差在±12n（mm）或±40l（mm）之内（n为测站数，L为水准路线长度，以km计)，将闭合差分配改正，求出待测点高程。
若超限应重测。
4、注意事项(1)前、后视距应大致相等。
(2)同一测站，圆水准器只能整平一次。
(3)每次读数前，要消除视差和精平。
(4)水准尺应立直，水准点和待测点上立尺不放尺垫，只在转点处放尺垫，也可选择有凸出点的坚实地物作为转点而不用尺垫。
(5)仪器未搬迁，前、后视点若安放尺垫则均不得移动。
仪器搬迁了，后视点才能携尺和尺垫前进，但前视点尺垫不得移动。
(6)水准路线的高差闭合差不应大于±12n（mm）或±40l（mm）。
5、训练报告表1水准测量记录计算表第组天气：仪器号：观测：记录：年月日注：①前、后视读数cm、mm 位读记错误应重新测量，cm 以上位读记错误可在现场更正，但同一测站前、后视读数不得同时更改相关数字，否则要重新测量；②高差、高程、高差改正数计算结果取位到1mm。
实习一水准仪的安臵与读数一、实习目的(1) 了解水准仪的原理、构造(2) 掌握水准仪的使用方法二、仪器设备水准仪 1 台、水准尺 2 把、记录板 1 个三、实习任务每组每位同学完成整平水准仪 2 次、读水准尺读数 4 次四、实习要点及流程(1) 要点：水准仪安臵时，要掌握水准仪圆水准气泡的移动方向始终与操作者左手旋转脚螺旋的方向一致的这条规律。
读数时，要记住水准尺的分划值是 1cm ，要估读至 mm 。
(2) 流程：安臵水准仪—整平仪器——读取水准尺上读数—记录五、实习记录1、水准仪由、、组成。
2、水准仪粗略整平的步骤是：3、水准仪照准水准尺的步骤是：4、水准尺读数步骤是：5、A 点处的水准尺读数是B 点处的水准尺读数是假设H A=10.000m，则h AB= ，H B= 。
6、消除视差的方法是：实习二等外闭合水准路线测量一、实习目的（1）学会在实地如何选择测站和转点，完成一个闭合水准路线的布设。
（2）掌握等外水准测量的外业观测方法。
二、仪器设备自动安平水准仪 1 台、水准尺 2把、记录板 1 个。
三、实习任务每组完成一条由 4 个点组成的闭合水准路线的观测任务。
四、实习要点及流程（1）要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。
（2）流程：如下图已知 H BM = 50.000m ，要求按等外水准精度要求施测，求点 1、2 、3 的高程。
五、实习记录普通水准测量记录表日期： _______ 天气： _____ 仪器型号： ____ 组号： ________ 观测者： ________ 记录者： ________ 立尺者： ____________实习三经纬仪的安置与使用一、实习目的（1）了解经纬仪的构造和原理。
（2）掌握经纬仪整平、对中、读数的方法。
二、仪器设备每组经纬仪 1 台、测钎 2 个、记录板 1 个。
三、实习任务每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。
闭合水准路线测量实验报告一、实验目的1、掌握闭合水准路线测量的原理和方法。
2、熟练使用水准仪进行水准测量。
3、学会处理测量数据，计算高差闭合差并进行调整。
4、提高团队协作能力和解决实际问题的能力。
二、实验仪器和工具1、水准仪 1 台。
2、水准尺 2 把。
3、记录板 1 个。
三、实验原理水准测量是利用水准仪提供的水平视线，读取竖立于两点上的水准尺的读数，以测定两点间的高差，从而由已知点高程推算出未知点高程。
闭合水准路线是从已知高程的水准点出发，沿各待定高程的点进行水准测量，最后又回到原出发点的环形路线。
其高差闭合差理论上应为零，但由于测量误差的存在，高差闭合差通常不为零。
需要对高差闭合差进行调整，使各测段高差改正数之和等于高差闭合差，改正后的高差之和应等于零。
四、实验步骤1、选点和设站在选定的测量区域内，选择一系列的点作为水准点，组成闭合水准路线。
在每个水准点上设置测站，将水准仪安置在两水准点之间，使前后视距离大致相等。
2、观测（1）后视水准尺，读取后视读数。
（2）前视水准尺，读取前视读数。
（3）记录读数，并计算高差。
高差＝后视读数前视读数。
3、迁站依次移动水准仪，重复上述观测步骤，直至完成闭合水准路线的测量。
4、数据记录将观测数据准确、清晰地记录在记录板上，包括测站、后视读数、前视读数、高差等。
五、实验数据记录与处理｜测站|后视读数|前视读数|高差|｜：：｜：：｜：：｜：：｜｜1|1526|0985|0541|｜2|1238|1023|0215|｜3|1652|1387|0265|｜4|1456|1128|0328|｜5|1789|1562|0227|计算高差闭合差：高差闭合差＝Σ高差（终点高程起点高程）假设起点高程为 100000m，终点高程也应为 100000m。
Σ高差＝ 0541 ＋ 0215 ＋ 0265 ＋ 0328 ＋ 0227 ＝ 1576m高差闭合差＝ 1576 0 ＝ 1576m容许高差闭合差：根据测量规范，假定本次测量的容许高差闭合差为±12√n 毫米（n 为测站数）本次测量测站数为 5，计算得容许高差闭合差为±12√5 ≈ ±2683mm 由于高差闭合差 1576m 远远大于容许高差闭合差，说明测量存在较大误差，需要重新测量。
闭合水准路线测量实验报告1. 引言哎呀，这次的实验真是既有趣又充满挑战！我们做的是闭合水准路线测量，听起来是不是有点让人头疼？其实呢，这是一项非常重要的地理测量工作，可以帮我们了解地面起伏的情况，确保建筑、道路这些工程的平整度。
虽然乍一听像是枯燥的数学题，但实际操作起来可真是大有学问，且充满了惊喜。
2. 实验准备2.1 工具和材料说到准备工作，咱们首先得提到各种工具。
水准仪、水平尺、标志桩，还有那些看似普通却不可或缺的测量杆。
每一样都要检查一遍，别让哪个小东西给实验搞砸了。
记住，细节决定成败呀！然后，得搞清楚测量路线的布局，这一步很关键，像铺路一样，一个错位，整条路线都得重新来。
2.2 实验环境实验环境也是不容忽视的，要选择一个开阔的地方，最好是地势比较平坦的区域。
为什么？因为地势起伏大了，测量结果就会受到影响。
说白了，就像我们给大楼打地基，基础不稳，那后面的工作就都得重新来。
还有就是天气，阴晴不定的天，可能让你的测量结果打折扣。
3. 实验过程3.1 测量准备实验开始前，先得把所有的设备都搞定。
水准仪要架好，确保它稳稳当当，像是咱们在走钢丝一样，小心翼翼。
接下来，调整水平尺，使其平稳，像在调试精密仪器一样，丝毫马虎不得。
这时候，标志桩要按照设计图准确放置，确保测量时没有偏差。
记得，天公不作美时，我们得自己调节心态，把测量搞得尽善尽美。
3.2 数据测量正式测量时，眼睛要时刻盯着水准仪的读数，手上的操作也要稳如泰山。
每测量一段，都要记录下来，像在做家务一样细致。
测量过程中，可能会遇到一些小问题，比如仪器的调整不当，或者是读数不稳定。
这时候别慌，慢慢调整，确保每一个细节都完美无瑕。
测量完成后，要把数据整理好，像解开一个个谜团，确保没有遗漏。
4. 数据处理4.1 数据校验完成测量后，接下来就是数据处理了。
这个过程就像做数学题，要求特别严格。
首先，要检查数据的准确性，确保没有错误。
然后，把数据进行合理的校验，看看是否符合预期。
