杨 2014年机电案例119

第一部分阳煤五矿典型事故案例汇编第三章机电系统事故案例1、2001年1月30日八点班，机运区供电队工人罗华斌在广场降压站清扫开关柜顶部的工业卫生时，其左臂触及带电部位，触电死亡。

事故原因：在未停电的情况下，靠近带电部位作业。

吸取的教训：①检修机电设备，现场必须严格执行专人停电、锁开关等相关制度。

②检修机电设备，必须提前召开专题会并办理好相关手续，明确现场施工负责人、停送电负责人，要对作业人员交代清楚相关安全注意事项，检修人员必须使用合格的安全用具和绝缘用具，同时现场必须有监护人，确认停电后，方可进行下一步作业。

2、2004年4月5日八点班，大井机电队工人贾建斌在西北翼皮带巷更换灯管，本人在未与皮带司机取得联系，未锁开关、挂警示牌的情况下，便站在皮带上更换灯管，皮带突然启动，将其带入煤仓窒息死亡。

事故原因：①检修电钳工未与皮带司机取得联系，未按规定停电锁开关、挂警示牌的情况下，违章站在皮带上更换灯管，皮带突然起动，将其带入煤仓，是造成事故的直接原因。

②检修班、生产班协调不到位，现场管理有漏洞，是造成事故的主要原因。

吸取的教训：①皮带检修或在皮带四周工作，必须停机，锁开关，挂警示牌。

②要求工作前必须与皮带司机取得联系，待允许后方可工作。

3、2006年2月10日四点班，五矿多营回收队五林井扩二区皮带巷头部皮带电机出现顶闸现象。

正在调度指挥工作的李向阳便安排罗振宇对8105配电室门口的扩二区皮带供电系统四通接线盒进行检查，查看是否线路接触松动。

23时40分许，当罗振宇带领当班另一机电维护工王紫峰来到配电室门口时，在未与配电室维护工联系停电的情况下，二人直接将四通接线盒三条螺丝拧掉，打开接线盒外盖，王紫峰手扶外盖，罗振宇用电笔验电，在验电过程中，发生线路相间短路，产生弧光，将罗振宇、王紫峰二人的脸部与右手烧伤，发生事故。

事故原因：①维护工违反机电操作规程规定，在未停电的情况下，违章带电作业（检修供电系统接线盒），导致线路发生相间短路，产生弧光伤人，是造成事故的直接原因。

杨2014年机电案例技术1.安装公司在提交《安装告知书》时还应提交哪些材料？答：安装公司在书面告知时，除了提交告知书，还需提交施工单位及人员资格证件；施工组织与技术方案；工程合同；安装改造维修监督检验约请书；特种设备制造单位的资质证件。

2.自动扶梯技术资料中必须提供哪几个文件复印资料？答：自动扶梯技术资料包括梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件。

3.（自动扶梯）在土建交接检验中，有哪几项检查内容直接关系到桁架能否正确安装使用？答：土建交接检验中，检查内容主要包括：自动扶梯的梯级踏板上空，垂点净高度严禁小于2.3m；井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于 1.2m；土建施工单位应提供明显的水平基准线标识。

4.（自动扶梯）本工程有哪几个分项工程质量验收？由哪个单位对校验和调试的结果负责？答：本工程的分项工程质量验收包括：设备进场验收、土建交接检验、整机试运行调试（整机安装验收）。

电梯制造单位对电梯校验和调试的结果负责。

5.高强度螺栓连接检验有何要求？答：高强度螺栓连接检验要求：（1）高强度大六角头螺栓连接副终拧完成1h后、48h内进行终拧扭矩检查。

检查方法采用扭矩法或转角法，但原则上应与施工方法相同。

检查数量为节点数的10%，但不应少于10个节点，每个节点按螺栓数抽查10%，且不应少于2个。

（2）扭剪型高强度螺栓终拧后，除因构造原因无法使用专用扳手终拧掉梅花卡头者除外，未在终拧中扭断梅花卡头的螺纹数不应大于该节点螺栓数的5%。

对所有梅花卡头未拧掉的扭剪型高强度螺栓连接副用扭矩法或转角法进行终拧并作标记。

检查数量为节点数的10%，但不应少于10个节点。

（3）高强度螺栓连接副终拧后，螺栓丝扣外露应为2～3扣，48h内进行终拧扭矩检查。

其中允许有10%的螺栓丝扣外露1扣或4扣。

6.室外架空热力管道安装时有何要求？答：室外架空蒸汽热力管道安装时，为了便于排水和放气，均应设置坡度，管道的坡度为0.003，坡度应与介质流向相同，以避免噪声。

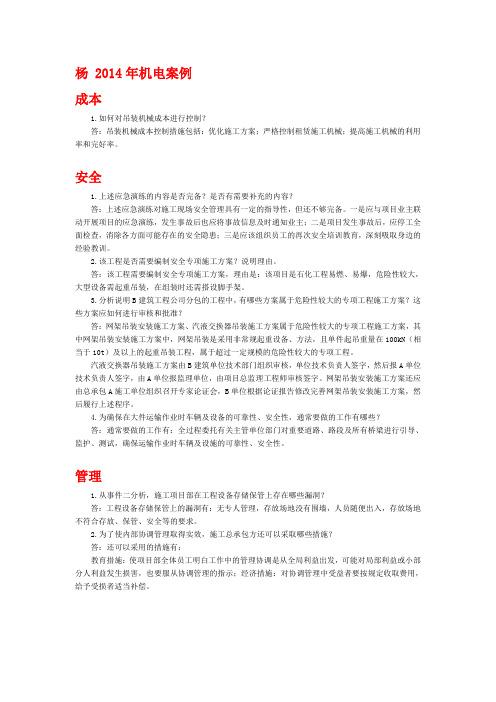

杨 2014年机电案例成本1.如何对吊装机械成本进行控制？答：吊装机械成本控制措施包括：优化施工方案；严格控制租赁施工机械；提高施工机械的利用率和完好率。

安全1.上述应急演练的内容是否完备？是否有需要补充的内容？答：上述应急演练对施工现场安全管理具有一定的指导性，但还不够完备。

一是应与项目业主联动开展项目的应急演练，发生事故后也应将事故信息及时通知业主；二是项目发生事故后，应停工全面检查，消除各方面可能存在的安全隐患；三是应该组织员工的再次安全培训教育，深刻吸取身边的经验教训。

2.该工程是否需要编制安全专项施工方案？说明理由。

答：该工程需要编制安全专项施工方案，理由是：该项目是石化工程易燃、易爆，危险性较大，大型设备需起重吊装，在组装时还需搭设脚手架。

3.分析说明B建筑工程公司分包的工程中，有哪些方案属于危险性较大的专项工程施工方案？这些方案应如何进行审核和批准？答：网架吊装安装施工方案、汽液交换器吊装施工方案属于危险性较大的专项工程施工方案，其中网架吊装安装施工方案中，网架吊装是采用非常规起重设备、方法，且单件起吊重量在100kN（相当于10t）及以上的起重吊装工程，属于超过一定规模的危险性较大的专项工程。

汽液交换器吊装施工方案由B建筑单位技术部门组织审核，单位技术负责人签字，然后报A单位技术负责人签字，由A单位报监理单位，由项目总监理工程师审核签字。

网架吊装安装施工方案还应由总承包A施工单位组织召开专家论证会，B单位根据论证报告修改完善网架吊装安装施工方案，然后履行上述程序。

4.为确保在大件运输作业时车辆及设备的可靠性、安全性，通常要做的工作有哪些？答：通常要做的工作有：全过程委托有关主管单位部门对重要道路、路段及所有桥梁进行引导、监护、测试，确保运输作业时车辆及设施的可靠性、安全性。

管理1.从事件二分析，施工项目部在工程设备存储保管上存在哪些漏洞？答：工程设备存储保管上的漏洞有：无专人管理，存放场地没有围墙，人员随便出入，存放场地不符合存放、保管、安全等的要求。

电力系统15例人身事故典型案例分析与总结（上） 2011-4-10一、起吊孔无护栏不慎坠落死亡某厂更换皮带打开起吊孔，仅用尼龙绳设置起不到任何防护作用的简易围栏，一清理积煤人员从起吊孔坠落死亡。

【简要经过】某厂检修人员为更换输煤皮带打开吊砣间的起吊孔（标高25m），仅用一条尼龙绳作为简易围栏。

1月17日上午，工作负责人于某带领岳某等人到达吊砣间，进行疏通落煤筒工作，虽发现起吊孔未设围栏，未采取防护措施，便开始作业。

一工作人员用大锤砸落煤筒，岳某为躲避大锤后退时，从起吊孔坠落至地面（落差25m），抢救无效死亡。

【原因及暴露问题】1.检修人员打开起吊孔，未设安全可靠的刚性临时围栏；2.虽用尼龙绳设简易围栏，但过于松动，垂落在地，起不到任何防护作用；3.工作负责人带领作业人员到达现场，虽发现临时围栏起不到任何防护作用，未要求检修人员设置可靠的刚性临时围栏；4.工作负责人在临时围栏起不到任何防护作用的情况下，也未采取其他防护措施，盲目组织开工。

【事故图片及示意图】【知识点】1.打开起吊孔应设置安全可靠的刚性围栏；2.工作人员发现安全设施不符合要求，应停止作业，通知检修人员设置可靠的安全设施，方可开工。

【制度规定】1.《安规》（热机）第13条规定：“所有升降口、大小孔洞、楼梯和平台，必须装设不低于1050mm高栏杆和不低于100mm高的护板。

如在检修期间需将栏杆拆除时，必须装设临时遮栏，并在检修结束时将栏杆立即装回。

原有高度1000mm的栏杆可不作改动”；2.公司《工作票、操作票使用和管理标准》第5.5.8.1条：“开工后，工作负责人必须始终在工作现场认真履行自己的安全职责，认真监护工作全过程”。

二、吊孔打开无围栏人员掉入险丧命某厂一工作人员不慎踏入未设围栏的起吊孔（12.6米），集中生智，双手抓住起吊孔中间的工字梁，捡回一条命。

【简要经过】某年12月26日上午，某厂进行吊装作业，检修人员将发电机平台附近的起吊孔（12.6米）打开后未设置临时围栏，设一人看护。

2014年一建《机电工程实务》真题及答案解析（案例题）2016年一级建造师考试备考中，考生们一定要提前做好考试准备。

一级建造师频道为您提供了2014年一建《机电工程实务》真题及答案解析（案例题），希望对大家的复习有所帮助，更多一级建造师试题以及考试资讯请关注本频道。

2014年一建《机电工程实务》真题及答案解析三、案例分析题(共5大题.(一)、(二)、(三)题各20分。

(四)、(五)题各30分)。

(一)背景资料某综合大楼位于市区，裙楼为5层，1#、2#双塔楼为42层，建筑面积116000m2。

建筑高度208m。

双塔楼主要结构为混凝土核心筒加钢结构框架。

其中钢结构框架的钢管柱共计36根，规格为φ1600×35、φ1600×30、φ1600×25，三种，材质为Q345-B。

钢管柱制作采用工厂化分段预制，经焊接工艺评定，焊接方法采用埋弧焊。

钢管柱吊装采用外部附着式塔式起重机，单个构件吊装最大重量为11.6t。

现场临时用电满足5台直流焊机和10台CO2气体保护焊机同时使用要求。

施工过程中，发生了如下事件：事件1：施工总承包单位编制了深基坑、人工挖孔桩、模板、建筑幕墙、脚手架等分项工程安全专项施工方案，监理单位提出本工程还有几项安全专项方案应编制，要求施工总承包单位补充。

事件2：由于工期较紧，施工总承包单位安排了钢结构件进场和焊接作业夜间施工。

因噪声扰民被投诉。

当地有关部门查处时，实测施工场界噪声值为75dB。

事件3：施工班组利用塔式起重机转运材料构件时，司机操作失误导致吊绳被构筑物挂断，构件高处坠落。

造成地面作业人员2人重伤，其中1人重伤经抢救无效死亡，5人轻伤。

事故发生后，现场有关人员立即向本单位负责人进行了报告。

该单位负责人接到报告后，向当地县级以上安全监督管理部门进行了报告。

【问题】1.埋弧焊适用于焊接大型钢管柱构件的哪些部位?焊接工艺评定时，应制定哪些焊接工艺参数?2.事件1中，施工总承包单位还应补充编制哪几项安全专项施工方案?3.针对事件2，写出施工总承包单位组织夜间施工的正确做法。

通风与空调系统的调试1.通风与空调系统联合试运转及调试由施工单位负责组织实施，设计单位、监理和建设单位参与。

对于不具备系统调试能力的施工单位，可委托具有相应能力的其他单位实施。

2．系统调试前由施工单位编制系统调试方案报送监理工程师审核批准。

3．系统调试主要考核室内的空气温度、相对湿度、气流速度、噪声或空气的洁净度能否达到设计要求，是否满足生产工艺或建筑环境要求，防排烟系统的风量与正压是否符合设计和消防的规定。

4．系统调试应进行单机试运转。

调试的设备包括：冷冻水泵、热水泵、冷却水泵、轴流风机、离心风机、空气处理机组、冷却塔、风机盘管、电制冷（热泵）机组、吸收式制冷机组、水环热泵机组、风量调节阀、电动防火阀、电动排烟阀、电动阀等。

设备单机试运转要安全，保证措施要可靠，并有书面的安全技术交底。

5．通风与空调系统无生产负荷的联合试运行及调试，应在设备单机试运转合格后进行。

包括(1)监测与控制系统的检验、调整与联动运行。

(2)系统风量的测定和调整（通风机、风口、系统平衡）。

系统风量平衡后应达到以下规定：系统总风量实测值与设计风量的偏差允许值不应大于l0%；系统经平衡调整，各风口或吸风罩的总风量与设计风量的允许偏差不应大于l5%。

(3)空调水系统的测定和调整。

空调水系统流量的测定，在系统调试中要求对空调冷（热）水及冷却水的总流量以及各空调机组的水流量进行测定。

空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%，各空调机组盘管水流量经调整后与设计流量的偏差不应大于20%。

(4)室内空气参数的测定和调整。

(5)防排烟系统测定和调整。

防排烟系统测定风量、风压及疏散楼梯间等处的静压差，并调整至符合设计与消防的规定。

通风与空调系统见证取样送检及检测的项目1对通风空调的保温材料、风机盘管进场时进行材料的复检，并见证取样送检，合格才能使用。

2．通风与空调系统节能性能检测的项目包括室内温度，各风口的风量，通风与空调系统的总风量，空调机组的水流量，空调系统冷热水、冷却水总流量等五项内容净化空调系统风管、附件的制作与安装，应符合高压风管系统（空气洁净度N1～N5级洁净室）和中压风管系统（空气洁净度N6～N9级的洁净室）的相关要求。

2014年⼀建《机电⼯程实务》真题及答案解析（案例题）【3】 (三)背景资料 某机电⼯程公司通过投标总承包了⼀⼯业项⽬，主要内容包括：设备基础施⼯、⼚房钢结构制作和吊装、设备安装调试、⼯业管道安装及试运⾏等。

项⽬开⼯前，该机电⼯程公司按合同约定向建设单位提交了施⼯进度计划，编制了各项⼯作逻辑关系及⼯作时间表(见下表)。

各项⼯作逻辑关系及⼯作时间表代号⼯作内容⼯作时间／d紧前⼯序A⼯艺设备基础施⼯72B⼚房钢结构基础施⼯38C钢结构制作46D钢结构吊装、焊接30B、CE⼯艺设备安装48A、DF⼯业管道安装52A、DG电⽓设备安装64DH⼯艺设备调整55EI⼯业管道试验24FJ电⽓设备调整28GK单机试运⾏12H、I、J1联动及负荷试运⾏10K该项⽬的⼚房钢结构选⽤了低合⾦结构钢，在采购时，钢⼚只提供了⾼强度、⾼韧性的综合⼒学性能。

⼯程施⼯中，由于⼯艺设备是⾸次安装，经反复多次调整后才达到质量要求，致使项⽬部⼯程费⽤超⽀，⼯期拖后。

在150d时，项⽬部⽤赢得值法分析，取得以下3个数据：已完⼯程预算费⽤3500万元，计划⼯程预算费⽤4000万元，已完⼯程实际费⽤4500万元。

在设备和管道安装、试验和调试完成后，由相关单位组织了该项⽬的各项试运⾏⼯作。

【问题】 1.根据上表找出该项⽬的关键⼯作，并计算出总⼯期。

2.钢⼚提供的低合⾦结构钢还应有哪些综合⼒学性能? 3.计算第150d时的进度偏差和费⽤偏差。

4.单机和联动试运⾏应分别由哪个单位组织? 【答案】 1、键⼯作为：钢结构制作⼀钢结构吊装、焊接⼀⼯艺设备安装⼀⼯艺设备调整⼀单机试运⾏⼀联动及负荷试运⾏。

主⽀⼯期为：46+30+48+55+12+10=201(天)。

2、低合⾦结构钢是在普通钢中加⼊微量合⾦元素，不但有⾼强度、⾼韧度等⼒学性能，还有良好的冷却成形和焊接性能、低的冷脆转变温度和良好的耐蚀胜等综合⼒学性能。

如，Q345强度⽐普碳钢Q235⾼约20%-30%，耐⼤⽓腐蚀性能⾼20-38%，⽤它制造⼯程结构，重量可减轻20-30%。

2014年安全生产事故案例分析1、车间安全生产事故案例一、1、某重型机器厂二金工车间起重工陈某负责为各种加工机床上料。

2005年6月3日10时，陈某指挥吊车准备吊运半成品的机车大轴为一台机床上料。

2、陈某采用铜丝绳单根穿扣捆绑法吊大轴，将铜丝绳熟练地套上后，未仔细将绳扣对准轴中心便指挥起吊。

大轴吊起后陈某为使吊件平衡用手压住轻的一头并跟车行进。

3、当快到要上料的机床时，陈某喊车工李某，因机声嘈杂，李某并未听见。

这时吊轴经过机床尾，机床尾后侧的工具台案挡道。

陈某未及时绕过，扶轴头的手脱离，偏重的大轴突然砸向机床面。

正在给机床导轨注油的李某躲闪不及，左手被砸在床面，造成手背手指多处粉碎性骨折。

事故原因单根绳吊大轴，即使拴位在中心，吊运行进中也会因摇摆而一头偏低，但吊位高便不碍事。

陈某每天多次吊轴，拴绳经常不在中心，便不以为然，麻痹大意。

有时因运料位置较近，便吊住不高，直接用手扶吊件随行。

这次送料本来拴位偏离很多，扶吊件行进中未考虑到这台案阻路，快到位时与车工配合不当，又未及时指挥吊车，造成突然脱手，吊件失重，轴头砸伤人及砸坏设备的事故。

防范措施1、吊重型大轴最好采用两点拴位法。

单绳拴法必须拴正中心并高吊行进，以免碰物。

到位后慢慢放下并人工配合扶轴上卡盘。

严禁手扶吊物同时跟吊车行进。

2、给重型机床上料前起重工和机床工应互打招呼，作好准备，吊运中应协调配合，严格遵守起重搬运安全规定。

1986年9月10日下午，某水泥厂包装工进行倒料工作，开机后，库不下料，于是手持钢管，站立在螺旋输送机上敲打库底。

库下料后，准备下来，不料因脚穿泡沫拖鞋，行动不便，重心失稳，乱了方寸的左脚恰好踩进螺旋输送机上部10cm宽的缝隙内，正在运行的机器将其脚和腿绞了进去。

立即停车并反转盘车，才将其腿脚退出，导致左腿高位截肢。

原因（2）1．包装工未按规定穿着防护用品，而是穿着泡沫拖鞋，在凹凸不平的机器上行走，失足踩进机器缝隙，是事故的直接原因。

2014年一级建造师机电工程案例与分析冲刺一【案例1】某机电设备安装公司经邀请招标投标，获得某厂生产线的机电设备安装工程，并与业主签订了施工合同。

合同规定Y_Z程范围、工期、质量标准、安全环境要求。

其中质量标准和要求按部颁标准执行，主要材料如钢材、电缆、Φ50以上的管道阀门等由业主提供，安装现场的协调由安装公司负责等。

施工过程中发生下列事件：事件一：由于安装公司任务饱和，人员机具调动不开，仅派十多名现场管理人员组成项目管理班子，把工程分车间分包给四个均有一定经验的施工队伍，且都有营业执照。

其中主体部分分包给从本单位辞职的一名项目经理带着当年属于本单位的几名技术骨干组成的一个施工队伍。

事件二：施工现场因道路、场地问题经常发生停工窝工，分包单位找安装公司解决，安装公司回复自行协商解决。

事件三：厂区主电缆未按时到场，拖延工期5天，分包单位找安装公司索赔窝工费用和要求工期顺延，安装公司认为不是自己造成的，让分包单位直接找业主协商。

事件四：分包单位为抢工期，将业主送至现场的电缆和管道阀门未经检查便施工事件五：测量导线对地的绝缘电阻，以及缆芯问或相邻导线间的绝缘电阻时，发现一回路的绝缘电阻值不符合规定，经找出原因，进行处理，达到合格。

问题1．事件一中的分包存在哪些问题?2．事件二的施工现场道路和场地问题应该由谁负责解决?为什么?3．事件三中分包单位要求索赔窝工费和工期顺延是否合理?应怎样解决?4．事件四中分包单位对业主提供材料未经检查就用于施工的做法是否得当?材料进场验收有何要求?5．事件五中绝缘电阻值不符合规定是何原因?如何进行处理达到合格?【案例1】答：1．事件一中工程分包存在问题如下：(1)分包队伍尽管有一定经验和营业执照，但案例中并未说明是否具有相应的施工资质。

按合同法规定承担工程分包的单位必须具备相应资质；(2)主体工程不许分包，这是合同法明文规定，而本工程不但把主体工程分包出去，而且是分包给一个连资质都不一定具备的施工队伍，这是绝对不允许的；(3)工程分包应经业主同意，本案例未体现业主同意与否的内容。
