二建必过班机电实务8页纸(案例篇)

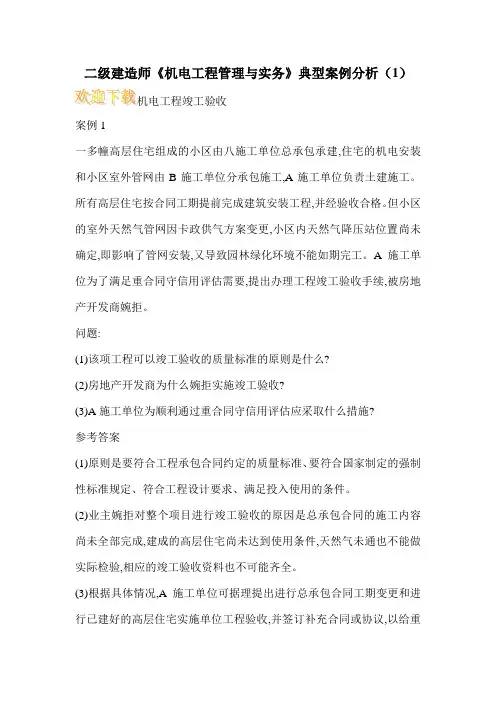

二级建造师《机电工程管理与实务》典型案例分析（1）案例1一多幢高层住宅组成的小区由八施工单位总承包承建,住宅的机电安装和小区室外管网由B施工单位分承包施工,A施工单位负责土建施工。

所有高层住宅按合同工期提前完成建筑安装工程,并经验收合格。

但小区的室外天然气管网因卡政供气方案变更,小区内天然气降压站位置尚未确定,即影响了管网安装,又导致园林绿化环境不能如期完工。

A施工单位为了满足重合同守信用评估需要,提出办理工程竣工验收手续,被房地产开发商婉拒。

问题:(1)该项工程可以竣工验收的质量标准的原则是什么?(2)房地产开发商为什么婉拒实施竣工验收?(3)A施工单位为顺利通过重合同守信用评估应采取什么措施?参考答案(1)原则是要符合工程承包合同约定的质量标准、要符合国家制定的强制性标准规定、符合工程设计要求、满足投入使用的条件。

(2)业主婉拒对整个项目进行竣工验收的原因是总承包合同的施工内容尚未全部完成,建成的高层住宅尚未达到使用条件,天然气未通也不能做实际检验,相应的竣工验收资料也不可能齐全。

(3)根据具体情况,A施工单位可据理提出进行总承包合同工期变更和进行已建好的高层住宅实施单位工程验收,并签订补充合同或协议,以给重合同守信用评估活动提供书证。

案例2某施工单位总承包承建一新建造纸厂工程建设项目的全部工程,机电工程自营,土建工程由分包单位施工。

总承包合同约定,项目分为生产区和生活办公区两部分。

生产区自原料堆场及仓库直至成品库业已建成,并已负荷试运转投料试生产,生活区除员工食堂和办公楼建成使用外,三班制倒班宿舍和室外路灯等公用设施仍在建设中。

可以认为整个项目建设已处在尾声中,总承包单位希望启动项目竣工验收程序。

问题:(1)总承包单位应怎样安排项目的竣工验收计划?(2)施工单位、建设单位在竣工验收活动中的主要职责是什么?(3)竣工验收活动的步骤有哪些?参考答案(1)因造纸厂的生活办公区尚未完工,不能对整个建设项目实施竣工验收,而生产区已建成经负荷试运转及投料试生产,已具备竣工验收条件,可以安排每个单位工程的竣工验收,待生活区完工且每个单位工程竣工验收后,则整个项目竣工验收就有了基础,其活动仅是资料汇总、给出总体评价和履行手续而已。

2024二建机电实务重点案例总结根据2024年二级建造师机电实务考试的重点内容和案例题目，我总结了以下几个案例：案例1：工地塔吊的安装和拆卸项目需要安装一台高度为50米的塔吊，并在工程完工后进行拆卸。

根据相关规范和要求，塔吊的安装需要严格按照设计图纸进行，首先需要基础的施工准备工作，然后进行起重机检查和组装，最后进行塔吊的立柱安装和臂架的安装。

拆卸过程需要一系列步骤：首先进行塔吊的降低操作，然后拆卸塔机的主臂、抱闸器、配重块等部件，最后进行塔机的分节拆卸。

案例2：中央空调系统的设计与安装在栋大型写字楼中，需要安装中央空调系统。

根据建筑设计和使用需求，工程师需要进行中央空调系统的热负荷计算，包括冷负荷和热负荷。

在设计过程中，需要确定冷水机组的功率和数量、风机盘管的数量和型号等。

在安装过程中，需要进行风管的安装，包括风管的布置、连接和固定，同时还需要进行冷水管路的连接和绝缘处理。

安装完成后，还需要进行中央空调系统的调试和试运行，确保系统的正常运行。

案例3：配电系统的设计与施工工业园区需要进行配电系统的改造升级。

在设计过程中，需要确定主变压器的容量和数量、中压开关柜的型号和数量等。

在施工过程中，需要进行电缆的敷设和连接，包括电缆的规格、路径和敷设方式。

同时，还需要进行开关柜的安装和调试，包括开关柜的布置、连接和固定。

在施工完成后，还需要进行绝缘测试和运行试验，确保配电系统的安全和正常运行。

案例4：给排水系统的设计与安装小区的给排水系统需要进行改造和维修。

在设计过程中，需要确定给水管道的规格和材质、污水管道的坡度和通径等。

在安装过程中，需要进行给水管道和污水管道的敷设和连接，同时还需要进行设备的安装和调试，包括水泵、水箱、排污泵等。

在安装完成后，还需要进行给排水系统的试运行和调试，确保系统的正常运行。

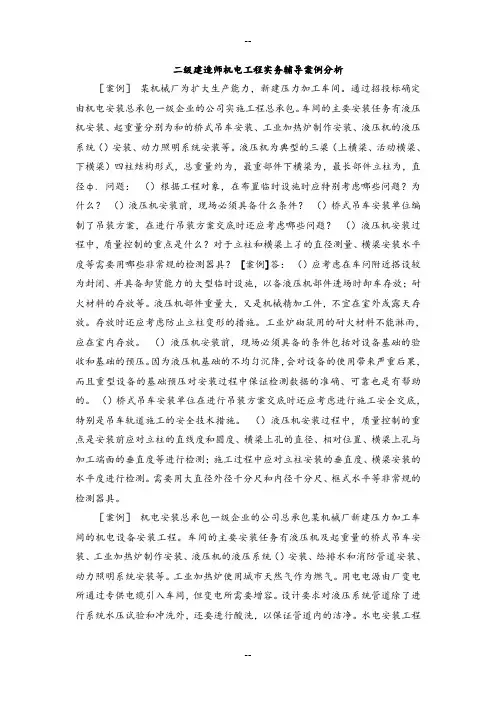

二级建造师机电工程实务辅导案例分析二级建造师机电工程实务辅导案例分析［案例1］某机械厂为扩大生产能力，新建压力加工车间。

通过招投标确定由机电安装总承包一级企业的A公司实施工程总承包。

车间的主要安装任务有2000kN液压机安装、起重量分别为15t和10t的桥式吊车安装、工业加热炉制作安装、液压机的液压系统（10MPa）安装、动力照明系统安装等。

液压机为典型的三梁（上横梁、活动横梁、下横梁）四柱结构形式，总重量约为180t，最重部件下横梁为45t，最长部件立柱为9.50m，直径ф820mm.问题：（1）根据工程对象，在布置临时设施时应特别考虑哪些问题？为什么？（2）液压机安装前，现场必须具备什么条件？（3）桥式吊车安装单位编制了吊装方案，在进行吊装方案交底时还应考虑哪些问题？（4）液压机安装过程中，质量控制的重点是什么？对于立柱和横梁上孑L的直径测量、横梁安装水平度等需要用哪些非常规的检测器具？[案例1]答：（1）应考虑在车问附近搭设较为封闭、并具备卸货能力的大型临时设施，以备液压机部件进场时卸车存放；耐火材料的存放等。

液压机部件重量大，又是机械精加工件，不宜在室外或露天存放。

存放时还应考虑防止立柱变形的措施。

工业炉砌筑用的耐火材料不能淋雨，应在室内存放。

（2）液压机安装前，现场必须具备的条件包括对设备基础的验收和基础的预压。

因为液压机基础的不均匀沉降，会对设备的使用带来严重后果，而且重型设备的基础预压对安装过程中保证检测数据的准确、可靠也是有帮助的。

（3）桥式吊车安装单位在进行吊装方案交底时还应考虑进行施工安全交底，特别是吊车轨道施工的安全技术措施。

（4）液压机安装过程中，质量控制的重点是安装前应对立柱的直线度和圆度、横梁上孔的直径、相对位置、横梁上孔与加工端面的垂直度等进行检测；施工过程中应对立柱安装的垂直度、横梁安装的水平度进行检测。

需要用大直径外径千分尺和内径千分尺、框式水平等非常规的检测器具。

二建机电实务案例题案例2：司承建一滨海电厂地输煤系统改扩建工程,按合同要求内容已全部完工,并进入试运转地尾声,为了下一步顺利进行竣工验收地检查工作,该公司邀请业主代表和监理工程师共同参加关键设备地试运转,港口卸煤机桥臂起板时,电动机转子电阻器有白色烟雾冒出,施工单位与业主双方对其发生原因是施工质量或产品质量发生争执；验收前自检时发现多条输煤皮带张紧轮配重不足,经查明原因得到妥善处理,最终业主和监理同意启动竣工验收程序.问题：(1)卸煤机电动机转子电阻器通电时产生白色烟雾地原因,其查明途径是什么？(2)验收前自检发现不合格应怎样处理？ (3)建设单位接受施工单位竣工验收申请报告后应怎样展开工作？ (4)竣工验收合格后,建设单位尚需要做什么工作？正确答案： (1)电阻器是电动机地成套产品,施工时仅检查绝缘和接线,不须作任何处理. 因此,施工单位有把握认为不是施工质量所致,通过查阅竣工验收依据文件之一设备技术说明书便很快查明原因,是由于防止电阻元件在运输保管中受潮锈蚀而在其表面涂有一层薄膜状地蜡,初期使用会因电阻器发热而产生白色烟雾.途径正确,问题迎刃而解. (2)皮带张紧轮配重不足,会使皮带运输不稳或跑偏,是施工地失误和缺陷,应在检查中作好记录,并指定专人负责、定期整改、补足配重块,在复验时列为重点部位.(3)建设单位收到施工单位提交地竣工验收报告后,要组织设计、施工、监理、使用和其他相关单位进行初验或直接验收,在工程符合国家有关规定、满足设计要求、满足功能和使用要求、有必要地文件资料、竣工图表齐全地情况下,应准予验收,并完成各方地会签手续.有两点要加以说明,施工单位正式提交报告前应征得建设单位口头同意可接受竣工验收申请,其次参加大型工程竣工验收地其他相关单位包括工程立项评审参加地部门或单位. (4)建设单位在工程竣工验收合格后地15日内到县级以上人民政府建设行政主管部门或其他有关部门备案.案例3：司承建一规模较大地中成药制药厂,有两条同样地工艺生产线,设备由建设单位采购供应,其中6台淬取罐中地l台备用地因途中运输不慎,内衬玻璃涂层被损,现场检验后退回制造厂返工重做,但由于制造工艺复杂,要在完工后3个月才能进场,该公司向建设单位提出甩项办理竣工验收,同时承诺备用罐进场3天内立即组织人员返回安装配管连接,使之处于良好地备用状态,可以避免人员及机械在该厂窝工及闲置,以减少经济损失,建设单位同意办理竣工验收.问题：(1)建设单位同意竣工验收地理由是什么？ (2)该工程竣工验收地基本程序有什么特点？(3)施工单位是否可以在竣工图上反映备用罐地安装实录？ (4)请分析业主同意竣工验收地潜在原因.正确答案： (1)该公司已履行合同约定地全部内容,造成甩项现象是建设单位采购地设备运输途中受损,责任不在施工方.况且该设备是备用地,不影响已建成地生产线能满足建成投入使用地要求,仅是3个月地生产风险略大一点,况且早日投产于早日回收投资有利,建设单位权衡之后,利大于弊,同意验收.(2)该工程规模较大,由两条工艺生产线组成,所以竣工验收分两步走,即应先初验,合格后再进行全部工程地正式竣工验收.(3)竣工图应如实反映竣工时地实际情况,所以不能描述备用罐地安装预期状况,要在以后施工完毕后给予补充.（4）潜在原因是业主认为造成甩项验收现象责任在己方,若不办理竣工验收,施工单位不能正常退场,空等3个月,必然会引起施工单位索赔,而且施工单位索赔必然成功.况且该公司承诺到货后再进场,未提到任何费用.案例4：司承建一中学教案楼机电工程,虽建筑面积较大,机电安装仅为电气照明工程和卫生给水排水工程,按合同工期完工.但教案楼外墙仍在装修中,室外地园林绿化尚在施工.因合同是单独签订地,仅是纳入意义上地土建总包管理,该公司为尽快转移施工,所以提出要求竣工验收,建设单位同意办理.问题：(1)试说明建设单位同意办理地原因. (2)该工程验收地基本程序有什么特点？ (3)在法规层面上考虑备案时应注意什么？正确答案： (1)由于是单独签订地工程承包合同,已履约完成全部工程,具备使用条件,又是一个专业工程合同,所以建设单位同意办理竣工验收手续.(2)虽然土建工程面积较大,但机电工程规模不大且不复杂,所以对该专业工程地竣工验收,不必有初验和正式验收之分,可进行一次性验收.(3)依据现行法规和《建筑工程施工质量验收统一标准》之规定,建筑电气工程和建筑给水排水工程属于该建筑单位工程地两个分部工程,虽通过验收但不能单独备案,要在这个包括教案楼园林绿化工程全部完工验收后,将专业工程验收资料汇总一起,再向政府行政主管部门实施备案施工预算在机电工程工程中地应用案例1：电安装施工单位通过招投标竞争在某市承包一项商务楼地机电安装工程工程,工程范围包括：采暖及给水排水工程、建筑电气工程、通风与空调工程、建筑智能化工程、消防工程、电梯工程等.合同造价为1200万元. 当施工单位收到设计变更施工图后,采用综合单价法对工程量发生变更情况进行查对,结果分部分项工程量清单中工程量地增幅大于原工程量地18%.在施工过程中,由于用户对某些分部分项工程达不到使用功能要求,向业主提出变更设计要求.问题：(1)工程量清单计价应包括哪些组成部分？ (2)该工程因设计变更引发工程量变更情况,施工单位应如何处理？ (3)施工单位应怎样计算由于设计变更引起地新工程费用？ (4)指出该机电安装工程工程,划分地分部工程有哪些？正确答案：(1)工程量清单计价应包括招标文件规定完成工程量所需地全部费用.由分部分项工程费、措施工程费和其他工程费组成.(2)由于本工程因设计变更引起工程量地增幅是18%,即大于原工程量地15%,所以施工单位可将调幅部分地综合单价提交建设单位审查确定.(3)施工单位采用综合单价法,应按照实际发生地人工、材料、机械地数量,依据工程造价管理机构发布地市场价格计算费用.(4)该工程是建筑机电安装工程工程,按现行国家标准《建筑工程施工质量验收统一标准》(GB 50300),本工程地分部工程有：采暖及给水排水工程、建筑电气工程、通风与空调工程、建筑智能化工程、电梯工程等五个分部工程；消防工程不是分部工程.案例2：电安装施工单位承建某城市地一项大型图书馆机电安装工程.合同造价2400万元,其中主材料费和设备费占65%,工期为8个月. 合同约定： (1)工程用主材料和设备由甲方供货,其价款在当月发生地工程款中抵扣. (2)甲方向乙方支付预付款为合同价地20%,并按起扣点发生月开始按比例在月结算工程款中抵扣. (3)工程进度款按月结算.(4)工程竣工验收交付使用后地保修金为合同价地3%．竣工结算月一次扣留.问题：(1)工程价款地结算方式主要有哪些？ (2)该工程预付款地起扣点为多少万元？(3)竣工结算地依据有哪些？(4)该工程按合同规定工程全部完成,竣工验收合格后,进行竣工结算时还应考虑哪些费用应抵扣或扣留？正确答案：(1)工程价款地主要结算方式有：按月结算与支付、竣工后一次结清、分段结算、目标结算、合同约定地其他结算方式.(2)工程预付款地起扣点：T=2400-2400×20%÷65%≈1661.54万元该工程地预付款起扣点是1661.54万元.(3)工程竣工结算地依据是：承包合同,包括中标总价；合同变更地资料；施工技术资料；工程竣工验收报告；其他有关资料. (4)进行竣工结算时,应按照工程合同约定,将主材料费和设备费、工程预付款等未抵扣地余额款抵扣清；工程保修金即合同价地百分之三共72万元应扣留案例3：电安装施工单位承包某造纸厂机电安装工程工程,包括原料处理车间、制浆车间、制纸车间、锅炉房等单位工程,并签订了工程合同. 该施工单位工程部已收到全部工程设计图纸,组织有关人员进行设计图纸审查,参加设计交底后,进行施工预算地编制工作.问题：(1)施工预算地编制依据有哪些？ (2)施工预算地编制方法及内容是什么？(3)本工程应编制哪些施工预算？(4)施工图预算审查地步骤是什么？正确答案：(1)施工预算地编制依据应包括：会审后地施工图纸和说明书；本地区或本企业内部编制地现行施工定额；施工组织设计；经审核批准地施工图预算；现行地地区人工工资标准、材料预算价格、机械台班单价和其他有关费用标准资料等.(2)施工预算一般采用以单位工程为编制对象,按分部或分层、分段进行工料分析计算（主要包括工程量、人工、材料、机械需用量和定额直接费等指标）结果填人规定地表格内,并编写文字说明部分.(3)该施工单位承包本工程地原料处理车间、制浆车间、制纸车问、锅炉房共四个单位工程,而施工预算一般以单位工程为编制对象,所以对上述四个单位工程应分别编制施工预算.（4）施工图预算审查步骤是：熟悉施工图；了解预算包括地范围；了解预算包括地工程内容；弄清预算采用地单位估计表；施工图预算审查；进行修正.案例4：电安装施工单位承建某钢厂承建地轧钢车间一条生产线工程.机电安装工程合同造价为600万元,合同工期为5个月. 合同约定,该生产线进行负荷联动试运行时,乙方应派相关人员参加保驾；工程价款按下列条款执行：(1)工程主材料费占施工产值地比重为35%,由甲方供应,其价款按比例从每次结算工程款中抵扣.(2)工程预付款为工程造价地20%,应在前四个月结算工程款中按比例抵扣清. (3)工程进度款逐月计算. (4)工程保修金为工程造价地3%,竣工结算月一次扣留. 该工程按施工进度计划要求,全部完成合同和设计图纸内容地安装任务后,该施工单位工程部立即组织进行竣工验收前地准备工作：进行工程预验收；整理竣工资料和绘制竣工图；收集整理工程竣工结算依据资料和逐月工程结算.问题：(1)在竣工验收阶段,该工程部除竣工验收前地准备工作外,还应做哪些工作？(2)该工程部应如何绘制竣工图？(3)工程竣工结算地前提条件是什么？ (4)该工程办理工程竣工结算,甲方应付工程结算款为多少？正确答案：(1)工程部还应做：参加竣工验收；进行工程竣工结算；选派相关人员参加生产线负荷联动试运行地保驾等工作.(2)施工单位工程部绘制竣工图可采用如下方式：对未发生设计变更地用新地原施工图；对设计变更不大,在新地原施工图上清晰地注明修改部位地实际情况,并附设计变更单；对设计有重大变更,重新绘制竣工图后经设计人员签字.对其上述图纸分别加盖“竣工图”标识即可.(3)工程竣工结算地前提条件是：工程工程已完工,经竣工验收合格,竣工档案资料已移交建设单位,并经有关方面签字认可；施工图预算已编制完毕；多类变更和现场用工签证地等手续已办理完；因建设单位原因造成施工单位人员窝工、机具闲置、工期延误等经济索赔已得到建设单位认可；按规定应调整地工程造价已编制完毕.（4）应该是600-600*35%-600*3%-前四个月地进度款假定前四个月地进度款是每个月平均分配,即前四个月每个月为120,预付款为600*20%=120万元,前四个月扣清,即每个月30万元.主材费为600*35%=210万元,分5个月扣清,则每个月为42万元.质量保修金为600*3%=18万,最后一个月扣清,其余四个月不扣款.则第1~4月：120-预付款30-主材42=48万元.则第5月=120-主材42-质保金18=120-60=60万元,所以最后价款为60万元.更正：原答案为“甲方应付工程结算款为：600－460－600×3％－600×35％÷5=80（万元）”,现已更正.案例5：电安装工程公司中标某商住大厦地全部机电安装工程.合同规定,工程量清单计价采用综合单价计价.该公司工程部计算该工程相关费用为：分部分项工程量清单计价2200万元,措施工程清单计价70.5万元,其他工程清单计价120万元,规费90万元,税金80.5万元.经工程部审核时考虑一些因素将措施工程清单计价调整为80万元后报送建设单位审批.问题：(1)工程量清单应由哪些清单组成？ (2)完成该工程地工程量清单所需费用包括哪些还应考虑什么因素？(3)该公司工程部采用综合单价计价,本工程工程造价为多少？(4)工程部审核时,将措施工程清单计价由70.5万元调整为80万元是否合适？说明理由.正确答案：(1)工程量清单应由分部分项工程量清单、措施工程清单、其他工程清单组成.(2)工程量清单计价应包括按照招标文件规定完成工程量清单所列工程全部费用,包括分部分项工程费、措施工程费、其他工程费、规费和税金.因采用综合单价计价应考虑风险因素.(3)本工程工程造价是：2200+80+120+90+80.50=2570.50（万元）.(4)工程部将措施工程清单计价南70.50万元调为80万元是合适地.因为措施工程清单为可调整清单,投标人对招标文件中所列工程,可根据企业自身特点作适当地变更增减.机电工程回访与保修案例1：电安装公司承建一幢写字楼机电安装工程,工程内容包括建筑电气、给水排水、通风空调、电梯等安装.该工程于2004年6月通过竣工验收后投入使用.该公司工程部计划在当年11月对此工程进行回访.然而8月份接到业主电话：通风空调机房地新风风管保温接缝处滴水,要求尽快处理.问题：(1)电梯工程安装应遵循地主要法规有哪两个？ (2)机电安装工程地工程回访一般采用哪些性质地回访？本工程宜采用什么回访？(3)本工程地回访计划宜安排在什么时间较合适？(4)接到业主电话投诉后应怎样处理？正确答案：(1)电梯工程安装应遵循地主要法规是《特种设备安全监察条例》和《电梯工程施工质量验收规范》.(2)机电安装工程地回访一般采用季节性回访和技术性回访.本工程宜采用季节性回访.(3)本工程地回访计划宜安排在第二个夏季（即2005年）进行工程回访.(4)接到业主电话投诉后,应迅速派出责任人员到事发现场调查分析,友好地进行答复,并进行返修,使风管地保温紧贴风管壁.案例2：安装公司承建某火力发电厂机电安装工程.整个机电工程工程于2005年4月竣工验收完成后,建设单位立即组织进行负荷联动试运行.合同约定：负荷联动试运行期间,施工单位应派相应人员配合保驾.在负荷联动试运行中,发生了冷却循环水系统5号电动阀门关闭时阀底被顶裂事件.在电厂试生产期间,发生了冷却循环水系统1号主电动阀门开启时电动机出现冒烟现象. 上述两事件发生后,建设单位与施工单位一起组织原因调查和分析：先查竣工档案资料时,5号电动阀门单体调试记录中未发现开启和关闭地限位测定数据；对1号主电动阀门单体调试记录中未发现电动机过载电流保护装置测试数据,查值班人员操作情况,发现1号主电动阀门开启前,未先开启旁通阀门而造成主电动阀门过负荷情况.问题：(1)机电施工单位将机电工程安装施工全部完成,何时发送保修证明书给建设单位？保修时间应从何时开始计算？(2)工程竣工验收投入使用后,机电施工单位对机电安装产品交付后服务应包括哪些方面地内容？(3)施工单位对5号电动阀门事件应如何处理？(4)施工单位对1号主电动阀门事件又应作如何处理？正确答案： (1)在工程竣工验收地同时,由施工单位向建设单位发送机电安装工程保修证明书,保修期自竣工验收合格之日起计算.(2)该工程竣工验收投入使用后,施工单位地服务工作应包括：进行工程回访,发现质量问题应按保修地责任范围负责修理,派相应人员配合建设单位组织地负荷联动试运行.(3)施工单位负责更换安装,并承担相应地经济费用.(4)是建设单位和施工单位双方地责任造成地,应协商解决,商定各自地经济责任,由施工单位负责修理或更换安装.案例3：电公司承建某四星级宾馆地机电安装工程任务.该工程地设计单位在设计中选用多项新材料（如卫生间节能灯、电气插销和照明开关、通风空调系统地通风配件和保温材料、热水管柔性接管等）和节能型燃气锅炉等. 该工程于2004年9月竣工,并投入使用. 该公司工程部编制了工程回访计划,定于2005年第一季度对业主采用电子信箱信息传递方式,将一份“顾客满意度信息调查表”给顾客.业主反馈回来地调查表中,反映卫生间地节能灯经常被烧坏,起不到节能效果,反而增加费用开支；冬季有几个房间通风空调送热风不稳定等意见,顾客评价为一般.问题：(1)该工程竣工并投入使用后地服务工作有哪些？ (2)以电子信箱信息传递方式是否适当？回访时机是否合适？(3)该工程回访地主要内容有哪些？ (4)业主反馈信息中地意见应如何处理？正确答案：(1)该工程竣工后地服务工作有：通风与空调系统地综合效能测定与调试；工程回访与保修.(2)采用电子信箱信息传递方式回访是适当地.而回访时机宜选定在保修期满前,即2006年第三季度进行.(3)该工程回访地主要内容有：1)了解使用后工程质量地变异.2)听取对工程质量和服务地意见.3)了解所采用新材料、新设备地使用效果.4)向业主提出维护和使用等方面地建议和注意事项.(4)该公司应尽快地派人前往检查,并会同业主作出鉴定、提出方案后,尽快派维修和试调人员进行修理或调试.案例4：电安装工程竣工验收后投入使用.在保修期内,该工程地计算机房由甲供地风机盘管地附件（冷冻水柔性接管）发生断裂而漏水,使建筑装修及计算机均遭受损失.为此,用户发生安装工程质量投诉,经查冷冻水柔性接管提前老化,属于产品质量问题.经返工更换新型柔性接管后,运行正常. 鉴于上述产品质量问题,用户向施工单位提出全部更换地要求.问题：(1)接到用户投诉后,施工单位应怎样处理？(2)上述产品质量问题发生在保修期内,应怎样处理？(3)用户提出全部更换要求,施工单位应如何响应？经济费用由谁承担？ (4)由施工单位全部返工更换后,运行正常,应进行什么性质地回访？为什么？正确答案： (1)施工单位接到用户投诉后应迅速研究,尤其是已造成经济损失地,尽快派出责任人到事故现场会同用户认真调查分析,调查要仔细、细致,分析要实事求是,尊重事实,不能主观臆测,态度要耐心、诚恳、不生硬.(2)依据有关质量管理地规定,施工单位安装使用时也有失察之责,为此应协商解决,确定各自地经济责任,由施工单位负责返工更换.(3)施工单位应接受用户提出地要求,派出施工人员逐台进行风机盘管地柔性接管地返工更换.由于甲供设备地质量不合格,并未造成质量事件,所以经济费用应由用户承担.(4 )应进行技术性回访.因为使用新型柔性接管,要了解其技术性能和使用后地效果,发现问题及时加以补救和解决,同时也便于总结经验,不断改进完善,以利推广使用案例5：司承担某小区地数栋高层住宅楼和室外综体工程地机电安装工程施工任务.A 公司将小区热力管网工程分包给业主指定地B公司,其管材和阀门由A公司采购供应. B公司承建地热力管网安装完毕后,于2002年8月向业主提出竣工验收,并通过；A公司承建地住宅楼于2003年3月竣工验收合格. 事件1：于2004年冬季供暖时,发现热力管网阀门漏水严重,业主要求A公司对热力管网阀门进行修理,并承担经济费用,但A 公司以业主直接验收此工程为由,拒绝修理. 事件2：于2006年冬季供暖时,其中有一栋楼暖气管道多处裂纹漏水.经查证是工程经理通过关系购进地廉价劣质有缝钢管.问题：(1)该工程宜采用什么性质地回访？回访计划宜安排在什么时间合适？ (2)该采暖工程地保修期限到什么时候？ (3)针对事件1：A 公司地做法是否合适？为什么？(4)针对事件2：采暖工程已过了保修期限,A公司是否应对该质量问题负责？为什么？正确答案：(1)宜采用季节性回访.回访计划宜安排在2004年12月进行.(2)该采暖工程地保修期限到2005年春季地供暖期结束.(3)A公司地做法是不合适地.因为A公司与B公司是总分包关系,《建设工程施工质量管理条例》规定了总包单位对分包单位地施工质量有连带责任；同时阀门是A公司采购供应地,不能排除其产品质量问题,所以A 公司应对该质量问题负责.(4)A公司应对该暖气管道地质量问题负全部责任.《建设工程施工质量管理条例》规定,材料、设备采购质量应由采购方负责,不应受保修期限制.机电工程工程施工风险管理案例1：司承建一大型油库地罐群制作安装工程,承包合同签订时,由于国际铁矿石价格上升导致钢材价格上涨地趋势已露端倪,该公司提出在合同附加条款中注明如钢材涨跌幅度超过5%需对预算造价作出相应调整,发包方认为公平合理而予以认同.工程开工建设至一半,钢材涨幅已达30%,该公司提出要补差,发包方认为凭据不足,要求将进料凭单按时间段一一列出,然后再分析按合同约定实行价款补差,同时要求涨幅是全国典型城市同类材料信息价地平均幅度.该公司迅速收集证据,克服困难得到补差价款,从而有效规避了风险.问题：:(1)合同地附加条款是对什么性质风险地规避？(2)该公司设定地风险目标理南是什么？。

二级建造师机电工程实务辅导案例分析［案例］某机械厂为扩大生产能力，新建压力加工车间。

通过招投标确定由机电安装总承包一级企业的公司实施工程总承包。

车间的主要安装任务有液压机安装、起重量分别为和的桥式吊车安装、工业加热炉制作安装、液压机的液压系统（）安装、动力照明系统安装等。

液压机为典型的三梁（上横梁、活动横梁、下横梁）四柱结构形式，总重量约为，最重部件下横梁为，最长部件立柱为，直径ф. 问题：（）根据工程对象，在布置临时设施时应特别考虑哪些问题？为什么？（）液压机安装前，现场必须具备什么条件？（）桥式吊车安装单位编制了吊装方案，在进行吊装方案交底时还应考虑哪些问题？（）液压机安装过程中，质量控制的重点是什么？对于立柱和横梁上孑的直径测量、横梁安装水平度等需要用哪些非常规的检测器具？[案例]答：（）应考虑在车问附近搭设较为封闭、并具备卸货能力的大型临时设施，以备液压机部件进场时卸车存放；耐火材料的存放等。

液压机部件重量大，又是机械精加工件，不宜在室外或露天存放。

存放时还应考虑防止立柱变形的措施。

工业炉砌筑用的耐火材料不能淋雨，应在室内存放。

（）液压机安装前，现场必须具备的条件包括对设备基础的验收和基础的预压。

因为液压机基础的不均匀沉降，会对设备的使用带来严重后果，而且重型设备的基础预压对安装过程中保证检测数据的准确、可靠也是有帮助的。

（）桥式吊车安装单位在进行吊装方案交底时还应考虑进行施工安全交底，特别是吊车轨道施工的安全技术措施。

（）液压机安装过程中，质量控制的重点是安装前应对立柱的直线度和圆度、横梁上孔的直径、相对位置、横梁上孔与加工端面的垂直度等进行检测；施工过程中应对立柱安装的垂直度、横梁安装的水平度进行检测。

需要用大直径外径千分尺和内径千分尺、框式水平等非常规的检测器具。

［案例］机电安装总承包一级企业的公司总承包某机械厂新建压力加工车间的机电设备安装工程。

车间的主要安装任务有液压机及起重量的桥式吊车安装、工业加热炉制作安装、液压机的液压系统（）安装、给排水和消防管道安装、动力照明系统安装等。

二级建造师《机电工程管理与实务》案例汇编机电工程技术【案例1】在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。

【问题】1.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？【案例2】监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次检查，项目部进行整顿和培训，作业人员的技术水平达到要求，项目进展顺利并按时交工。

【问题】1.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？【案例3】专项施工方案审批通过后，安装公司对施工人员进行方案交底，在压缩机底座吊装固定后，进行压缩机部件的组装调整，重点是压缩机轴瓦、轴承等运动部件的间隙进行调整和压紧调整等，保证了压缩机安装质量。

【问题】1.依据解体设备安装一般程序，压缩机固定后在试运转前有哪些工序？压缩机的装配精度包括哪些方面？【案例4】安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图4。

【问题】1.图4中垫铁布置位置存在什么问题？应如何改正？【案例5】安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。

按计划冲洗后，除一路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。

【问题】1.制冷机机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？【案例6】在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。

【问题】1.有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？【案例7】电杆及附件安装（见图2）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B公司用相同规则导线对断线进行了修复（有2个接头）复后检查，接头处机械强度只有原导线的80%，接触电阻为同长度导线电阻的1.5倍，被A公司要求返工，B公司对断线进行返工修复，施工临时用电工程验收合格。

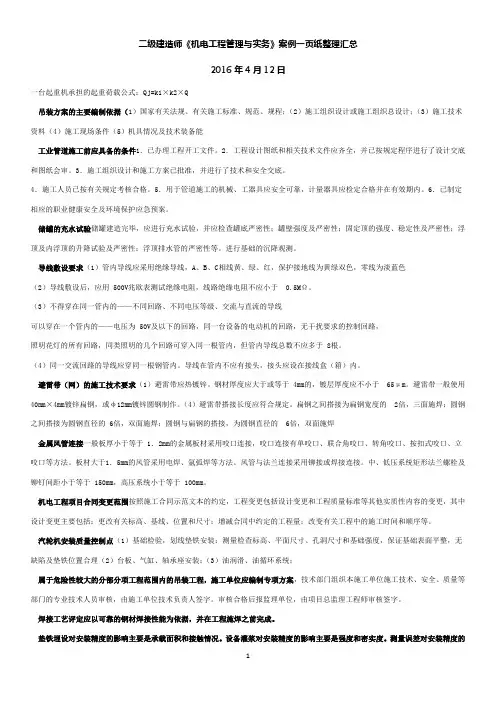

二级建造师《机电工程管理与实务》案例一页纸整理汇总2016年4月12日一台起重机承担的起重荷载公式：Qj=k1×k2×Q吊装方案的主要编制依据（1）国家有关法规、有关施工标准、规范、规程；（2）施工组织设计或施工组织总设计；（3）施工技术资料（4）施工现场条件（5）机具情况及技术装备能工业管道施工前应具备的条件1．已办理工程开工文件。

2．工程设计图纸和相关技术文件应齐全，并已按规定程序进行了设计交底和图纸会审。

3．施工组织设计和施工方案已批准，并进行了技术和安全交底。

4．施工人员已按有关规定考核合格。

5．用于管道施工的机械、工器具应安全可靠，计量器具应检定合格并在有效期内。

6．已制定相应的职业健康安全及环境保护应急预案。

储罐的充水试验储罐建造完毕，应进行充水试验，并应检查罐底严密性；罐壁强度及严密性；固定顶的强度、稳定性及严密性；浮顶及内浮顶的升降试验及严密性；浮顶排水管的严密性等。

进行基础的沉降观测。

导线敷设要求（1）管内导线应采用绝缘导线，A、B、C相线黄、绿、红，保护接地线为黄绿双色，零线为淡蓝色（2）导线敷设后，应用 500V兆欧表测试绝缘电阻，线路绝缘电阻不应小于 0.5MΩ。

（3）不得穿在同一管内的——不同回路、不同电压等级、交流与直流的导线可以穿在一个管内的——电压为 50V及以下的回路，同一台设备的电动机的回路，无干扰要求的控制回路，照明花灯的所有回路，同类照明的几个回路可穿入同一根管内，但管内导线总数不应多于 8根。

（4）同一交流回路的导线应穿同一根钢管内。

导线在管内不应有接头，接头应设在接线盒（箱）内。

避雷带（网）的施工技术要求（1）避雷带应热镀锌。

钢材厚度应大于或等于 4mm的，镀层厚度应不小于 65μm。

避雷带一般使用40mm×4mm镀锌扁钢，或φ12mm镀锌圆钢制作。

（4）避雷带搭接长度应符合规定。

扁钢之间搭接为扁钢宽度的 2倍，三面施焊；圆钢之间搭接为圆钢直径的 6倍，双面施焊；圆钢与扁钢的搭接，为圆钢直径的 6倍，双面施焊金属风管连接一般板厚小于等于 1．2mm的金属板材采用咬口连接，咬口连接有单咬口、联合角咬口、转角咬口、按扣式咬口、立咬口等方法。

一、机电工程项目投标与合同管理案例一：背景：具有电力工程施工总承包一级资质的某施工单位，曾多次承揽过500KV输电线路工程施工，拥有大型的施工设备，有丰富经验的施工技术人员和项目经理，近几年的经营状况和财务状况良好，但目前施工任务不太饱满。

该单位从“中国招标网”上获悉“呼-辽直流500KV输电线路工程”施工的公开招标公告内容如下：1、项目法人：国家电网公司。

招标单位：国网建设有限公司。

建设地点：内蒙古。

计划工期：2006年7月底开工，2006年10月底竣工。

招标方式：无标底公开招标。

资金来源：国家电网公司自筹资金或银行贷款。

2、投标人必须同时具备的条件：（1）响应招标、参加投标竟争的中华人民共和国境内的法人或其他组织。

（2）具有国家建设部颁发的“电力工程施工总承包一级”资质；（3）承担过500KV及以上输电工程（4）具有良好的财务状况、施工业绩和大型的施工设备；（5）有较丰富经验的项目负责人。

问题：1、该施工单位是否应参加此次投标？说明理由。

答：施工单位应该参加此次投标。

因为本案例该施工单位作为一家具有电力工程施工总承包一级资质的施工单位，并且曾多次承揽过500KV输电线路工程施工，有良好的业绩和丰富的经验，符合投标人条件。

2、招标单位对投标单位资格审查时一般审查哪些方面？该施工单位能否通过资格审查？答：该施工单位能够通过资格审查。

招标单位对投标单位资格审查时，一般审查以下方面：（1）法定代表人资格证书（2）授权代表的授权委托书（3）企业营业执照、企业资质等级证书（4）企业概况及履约能力说明资料（5）企业近三年的财务审计报告（6）主要工机具、机械设备一览表（7）企业施工业绩及其证明材料。

3、该工程投标实行工程量清单报价，若允许调整，施工单位如何对策？答：要详细审核工程量清单内所列的各工程项目的工程量，对有较大误差的，通过招标单位同意后进行调整。

案例二：背景：某工程机械厂（甲方）扩建一动力车间，工作项目共有A、B、C、D、E、F、G、H等8项内容，通过招标，最终确定由某安装公司（乙方）中标，承建动力车间的改造。
