配电导线截面计算

电线大小与用电功率之间的计算先估算负荷电流 1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③ 3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

即将“千瓦数加一半”（乘1.5）就是电流，安。

【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安。

【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。

这句口诀不专指电热，对于照明也适用。

虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。

即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。

【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。

【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

【例3】 320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。

电工计算公式电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。

（一）利用三相有功电度表和电流互感器计算有功功率式中N——测量的电度表圆盘转数K——电度表常数（即每kW·h转数）t——测量N转时所需的时间S CT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kW·h转数） CT——电流互感器交流比（二）根据实际测试的时间（S）。

求电度表误差式中T——N转的标准时间s t——用秒表实际测试的N转所需时间（s）注：如果计算出的数是正数，电度表决；负数，则是慢。

三、配电变压器的高低压熔丝选择方法(一)先计算变压器高低压侧的额定电流式中 S——变压器容量kVA U——电压kV（二）高压熔丝=Ix（1．5～2．5）（2）（三）低压保险丝=低压额定电流（I）（3）四、架空线路铝绞线的截面选择简捷公式（一）首先计算负荷矩M=kW．km（二）选用铝导线时，每kW·km可按4mm2估算，即；导线截面S＝M·4mm2五、拉线坑与电杆的距离和拉线长度的计算公式（一）拉线坑与电杆的距离计算公式L＝h·ctga（m）式中h——电杆高度（电杆在地面与拉线悬挂点间的高度）a——拉线与电杆的夹角（一般采用45˚，在地形限制的情况下可采用30˚或60˚）注：Ctg45˚=1 ctg30˚=1．732 ctg60˚=0．577（二）使用楔型线夹扎上把，uT型线夹扎下把时拉线长度计算公式：L=h/sina十上下把绑扎长度——拉线棒露出地面的长度式中h——电杆高度（电杆在地面与拉线悬挂点间的高度）ma——拉线与电杆的夹角注：Sin45˚=0．707，Sin30˚=0．5，Sin60˚=0．866。

工地临时供电计算1C 23b P 1.1K P +K +K P )a P =∑∑∑（P ―计算用电量(kW)，即供电设备总需要容量 Pc —全部施工动力用电设备额定用量之和 Pa —室内照明设备额定用电量之和 Pb —室外照明设备额定用电量之和K1 —全部施工用电设备同时使用系数；总数10台以内取0.75；10~30台取0.7；30台以上取0.6K2 —室内照明设备同时使用系数；k2=0.80 K3 —室外照明设备同时使用系数；k3=1.0综合考虑施工用电约占总用电量的90%，室内外照明用电约占总用电量的10%，则有：111.1(0.1) 1.24C C P K P P K P =∑+=∑变压器容量计算公式：0 1.05PP ==1.4P COS φP0 —变压器容量（KVA ） 1.05—功率损失系数COS Φ—用电设备功率因素，一般建筑工地取0.75施工机具电动额定用量参考表常用配电导线持续允许电流表（A）配电导线截面计算按导线的允许电流选择时，三相四线制低压线路上的电流可以按照下式计算：2I P ==I —线路工作电流值(A )U — 线路工作电压值(V )；三相四线制低压时取380V COS Φ—用电设备功率因素，一般建筑工地取0.75根据计算公式得出I 后查表得出常用导线的截面积。

(最符合要求的一组) 按导线的允许电压降校核时，配电导线截面的电压可以按照下式计算：[]7%P L Me e C S C S∑⋅∑==≤=⋅⋅ e —导线电压降(%)，一般照明允许电压降为2.5%~5%；电动机电压降不超过±5％；对工地临时网络取7％ P —各段线路负荷计算功率（Kw ），即计算用电量 L —各段线路长度（m ）C —材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3 S —导线截面积(mm ²)∑M —各段线路负荷矩(kw·m )，即∑P·L材料内部系数C工地临时供水计算工程用水量计算：q1=K1·∑Q1·N1·K2/(T1·t·8·3600)其中公式中的8是指一天按8小时的工作时间计算；3600是以秒为单位（1小时）q1 －施工工程用水量（L/s）K1－未预计的施工用水系数，取1.05~1.15Q1 －年(季)度有效工作量(以实行计量单位表示)N1 －施工用水定额，可以通过查表所得T1 －年(季)度有效作业日（d）t －每天工作班数（班）K2 －用水不均衡系数，从表格中查询施工用水量(N1)定额机械用水量计算：施工机械用水量可按下式计算：q2=K1·∑Q2·N2·K3/( 8·3600)其中q2 －施工机械用水量(L/s)K1 －未预计施工用水系数，取1.05~1.15Q2－同一种机械台数(台)N2－施工机械台班用水定额，参考施工机械用水量N2定额表K3－施工机械用水不均衡系数，查施工用水不均衡系数表施工机械用水量（N2）定额工地生活用水量计算施工工地生活用水量可按如下公式计算：q3=P1·N3·K4/(t·8·3600)式中q3 －施工工地生活用水量（L/s）P1 －施工工地高峰昼夜人数(人)N3 －施工工地生活用水定额表K4－施工工地生活用水不均衡系数，查用水不均衡系数表t －每天工作班数（班）生活用水量（N3、N4）定额表生活区生活用水量计算施工工地生活区用水量可按如下公式计算：q4=P2·N4·K5/(24·3600)q4－生活区生活用水（L/s）P2 －生活区居住人数N4－生活区昼夜全部生活用水定额，见生活用水量定额表K5 －生活区生活用水不均衡系数，查不均衡系数表消防用水量计算消防用水量q5，可根据消防范围与发生次数查表所得消防用水量（q5）定额表施工工地总用水量计算：施工工地总用水量Q可按以下组合公式计算：（1）当(q1+q2+q3+q4)≤q5时，则；Q=q5+ (q1+q2+q3+q4)/2（2）当(q1+q2+q3+q4)>q5时，刚：Q=q1+q2+q3+q4（3）当工地面积小于5ha,而且(q1+q2+q3+q4)<q5时，则：Q=q5最后计算出的总用水量还要增加10%，以补偿不可避免的水管漏水损失。

导线规格1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。

不常用的有：0.5、0.75、300、400、500平方毫米等。

2.5平的铜线=4平的铝线5×4=20A 再加上穿管20×0.8=16A的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。

用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:铜芯线截面积允许长期电流2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)铝芯电线:铝芯线截面积允许长期电流2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。

5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。

⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

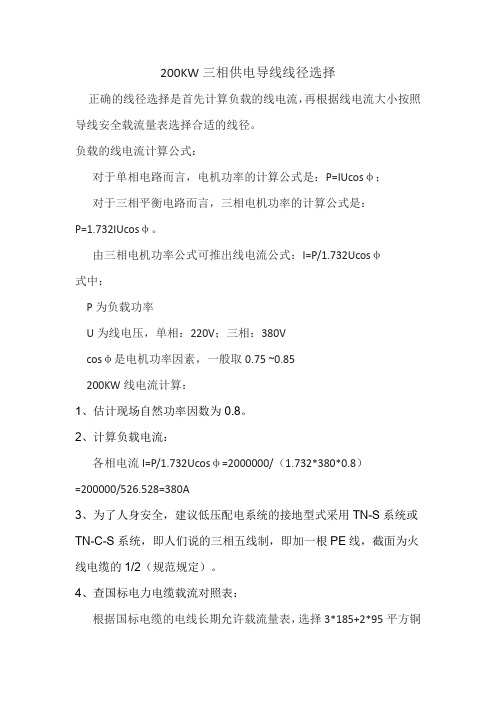

200KW三相供电导线线径选择
正确的线径选择是首先计算负载的线电流，再根据线电流大小按照导线安全载流量表选择合适的线径。

负载的线电流计算公式：
对于单相电路而言，电机功率的计算公式是：P=IUcosφ；
对于三相平衡电路而言，三相电机功率的计算公式是：
P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ
式中：
P为负载功率
U为线电压，单相：220V；三相：380V
cosφ是电机功率因素，一般取0.75 ~0.85
200KW线电流计算：
1、估计现场自然功率因数为0.8。

2、计算负载电流：
各相电流I=P/1.732Ucosφ=2000000/（1.732*380*0.8）
=200000/526.528=380A
3、为了人身安全，建议低压配电系统的接地型式采用TN-S系统或TN-C-S系统，即人们说的三相五线制，即加一根PE线，截面为火线电缆的1/2（规范规定）。

4、查国标电力电缆载流对照表：
根据国标电缆的电线长期允许载流量表，选择3*185+2*95平方铜
芯电缆或3*240+2*120平方铝线，允许流过388A电流，满足200千瓦负载电流大小要求.如施工场地限制可选用两根3*120+2电缆并联使用。

无功功率Q=UIsinφ=0.38*380*0.6=86.640（Kvar）。

1、确定用电负荷：(1)、插入式振动器K x = 0.3 Cos y = 0.7 tg y = 1.02P js= 0.3X18 = 5.4 kWQ js= P js X tg y=5.4x1.02 = 5.508 kvar(2)、电焊机：(取暂载率J1=0.60 功率因素COS W =0.87)P电焊=si* J EC OS W X 10二20X7060X0.87X4=28.9KWK x = 0.65 Cos y = 0.7 tg y = 1.02P js= 0.65X28.9 = 18.785kWQ js= P js X tg y=18.785x1.02 = 19.161 kvar(3)、木工圆锯机K x = 0.65 Cos y = 0.7 tg y = 1.02P js = 0.65X1.5 = 0.975 kWQ js= P js X tg y=0.975x1.02 = 0.995 kvar(4)、钢筋弯曲机K x = 0.65 Cos y = 0.7 tg y = 1.02P js = 0.65X5.5 = 3.575 kWQ js = P js X tg y=3.575X1.02 = 3.647 kvar(5)、钢筋套丝机K x = 0.65 Cos y = 0.7 tg y = 1.02P js = 0.65X8 = 5.2 kWQ js = P.s X tg^=2.6X1.02 = 5.304 kvar (6)、钢筋切断机K x = 0.65 Cos y = 0.7 tg y = 1.02P.s = 0.65X15 = 9.75 kWQ js = P.s X tg y=9.75X1.02 = 9.945 kvar(7)、钢筋调直机K x = 0.65 Cos y = 0.7 tgy = 1.02P js = 0.65X15 =9.75 kWQ js = P js X tg y=9.75x1.02 = 9.945 kvar (8)、卤化灯K x = 1.0 Cos y = 0.7 tg y = 1.02P js = 1.0X20=20 kWQ js = P js X tg y=20x1.02 = 20.4 kvar (9)、三相污水泵K x = 0.65 Cos y = 0.7 tg y = 1.02P js= 0.65X3 =1.95 kWQ js = P js X tg y=1.95x1.02 =1.989 kvar (10)、其他K x= 0.65 Cos y = 0.7 tg y = 1.02P js= 0.65X10 =6.5kWQ js = P js X tg y=6.5x1.02 =6.63 kvar(11)总的计算负荷计算，总配电箱同期系数取Kx = 0.9总的有功功率：Pjs = KxX Z Pjs =0.9x(5.4+18.785+0.975+3.575+5.2+9.75+9.75+20+1.95+6.5)=73.70 kW总的无功功率Q js二K x X Z Q.s =0.9x(5.508+19.161+0.995+3.647+5.304+9.945+9.945+20.4+1.989+6.63) = 75.08 kvar总的视在功率S js= ( P js2+Q js2 )1/2 = (73.702+75.082)1/2 = 105.208KVA总的计算电流计算I js= S j s/(1.732XU e)= 105.208/(1.732X0.38) = 159.85A2、第一项目部1#总配电线路上导线截面及分配箱、开关箱内电气设备选择：2.1用电设备到开关箱及分配箱内电器设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。

多大功率用多大电线电缆怎么计算？铜芯线的安全载流量计算方法是220伏的电压下1000瓦电流约等于3.966安380伏的电压下1000瓦电流约等于1.998安2.5平方毫米铜芯线的安全载流量是28A口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。

口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。

10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的 1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

第三章 架空配电线路三、 架空导线1、导线的型号由三部分组成：导线材料、结构和载流面积 L ：铝线 T ： 铜线 J ： 多股绞线 G ：钢线例如 TJ ：铜绞线 LJ ：铝绞线 HLJ ：铝合金绞线 LGJ---120：截面积为120mm 2的钢芯铝绞线。

注意：钢芯主要用于承受导线拉力，而截面积不包含钢芯 导线：裸导线： 绝缘导线架空导线均采用裸导线（除变台引线） 2、选择导线的几个要素（1） 导线型号选择原则：(低压)采用符合国家电线产品技术标准的铝绞线 (2)导线截面 选择要求如下： ① 有足够大的机械强度只要导线截面不小于其最小允许截面，就可满足机械强度。

② 按发热条件选择（允许载流量）导线有电阻，电流通过有功率损耗，故使导线发热，温度升高。

因此，线路的最大工作电流I c 不应大于导线的允许载流量I 允许。

I 允许≥Ic③ 线路的电压损失 规定：★高压配电线路：自供电所的变压器二次侧出口至线路末端变压器允许电压降为额定电压(10kV)的5%电压损失计算公式：△U=△U 0PL电压损失百分数eU Uu ∆=∆% 注意：△U 0：电压损失系数(V/km.kw) P ：有功功率(kw) L ：线路长度(km) U e ：线路额定电压(V)例1、 有一条10kV 配电线路，全长12km ，采用的导线是LJ —35，线路末端有功功率P=450kw ，cos φ=0.8。

试求这条线路电压损失是多少？电压损失的百分数是多少？（电压损失系数0.120v/kw.km ） 解：电压损失 V PL U U 6480=∆=∆ 电压损失的百分数 %48.60648.010000648%===∆=∆e U U u★ 低压配电线路：自配电变压器二次侧出口至线路末端允许电压降不应大于额定电压(220、380V)的的4%（农村的7%）由于低压配电线路的电阻相对较大，电抗的作用很小可以忽略，所以公式可以简化为：CS MCS PL u ==∆ 由此可以选择导线截面uC PLS ∆=注意：△u 电压损失百分数的数值（如电压损失百分数5%时，取5）；S ：导线的截面(mm 2)；C ：电压损失计算常数：M=PL ：负荷矩（kW.M ）例2、某村在距离配电变压器500米处，新建一个粮食加工厂，装机容量是10kw 。

工地临时供电计算书一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1──全部施工用电设备同时使用系数；总数10台以内取0.75；10—30台取0.7；30台以上取0.6； K2──室内照明设备同时使用系数，取0.8；K3──室外照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量：──────────────────────────────序号额定功率(kW) 距离电源(m) 机具名称1 374.00 20.00 泥浆泵2 629.00 20.00 螺旋钻孔桩3 85.00 20.00 泥浆泵4 14.00 10.00 电焊机──────────────────────────────全部施工照明用电额定用量：──────────────────────────────类型额定功率(kW) 距离电源(m) 机具名称室外 0.06 20.00 打桩工程──────────────────────────────本例计算中 K1=0.54； K2=0.80； K3=1.00；经过计算得到 P = 654.65kW。

二、变压器容量计算:变压器容量计算公式如下：其中 P0──变压器容量(kVA)；1.05 ──功率损失系数；cos──用电设备功率因素，一般建筑工地取0.75。

经过计算得到 P0 = 1.4×654.65 = 916.52kVA。

三、配电导线截面计算:1.按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：其中 I l──线路工作电流值(A)；U l──线路工作电压值(V),三相四线制低压时取380V。

经过计算得到 I l = 2×654.65 = 1309.31A。

电线截⾯功率对照表电线截⾯功率对照表(2015-02-09 11:39:33)对于1.5、2.5、4、6、10mm2的导线可将其截⾯积数乘以5倍。

对于16、25mm2的导线可将其截⾯积数乘以4倍。

对于35、50mm2的导线可将其截⾯积数乘以3倍。

对于70、95mm2 的导线可将其截⾯积数乘以2.5倍。

对于120、150、185mm2的导线可将其截⾯积数乘以2倍⼯作温度30℃，长期连续90％负载下的载流量如下：1.5平⽅毫⽶――18A2.5平⽅毫⽶――26A4平⽅毫⽶――26A6平⽅毫⽶――47A10平⽅毫⽶――66A16平⽅毫⽶――92A25平⽅毫⽶――120A35平⽅毫⽶――150A功率P=电压U×电流I＝220伏×18安＝3960⽡标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:..铜芯线截⾯积.. 允许长期电流..2.5 平⽅毫⽶(16A～25A)..4平⽅毫⽶(25A～32A)..6平⽅毫⽶(32A～40A)铝芯电线:铝芯线截⾯积.. 允许长期电流..2.5 平⽅毫⽶(13A～20A)4平⽅毫⽶( 20A～25A).. 6平⽅毫⽶( 25A～32A)///举例说明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要⼀条2.5 平⽅毫⽶的铜芯电线供电，否则可能发⽣⽕灾。

2、⼤3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的⼀条2.5 平⽅毫⽶的铜芯电线供电。

3、现在的住房进线⼀般是4平⽅毫⽶的铜线，因此，同时开启的家⽤电器不得超过25A(即5500⽡)，有⼈将房屋内的电线更换成6平⽅毫⽶的铜线是没有⽤处的，因为进⼊电表的电线是4平⽅毫⽶的。

4、早期的住房(15年前) 进线⼀般是2.5平⽅毫⽶的铝线，因此，同时开启的家⽤电器不得超过13A(即2800⽡)。

5、耗电量⽐较⼤的家⽤电器是：空调5A(1.2匹)，电热⽔器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘⼲功能的洗⾐机10A，电开⽔器4A在电源引起的⽕灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(⽐如插座、空⽓开关等)。
