第三章常用电工仪表及测量

三、钳形电流表
钳形电流表分高、低压两种，用于在不 拆断线路的情况下直接测量线路中的电流。 其使用方法如下： （１）使用高压钳形表时应注意钳形电流表的 电压等级，严禁用低压钳形表测量高电压回路 的电流。用高压钳形表测量时，应由两人操作， 非值班人员测量还应填写第二种工作票，测量 时应戴绝缘手套，站在绝缘垫上，不得触及其 它设备，以防止短路或接地。
R= ?
这种情况下读出 来的数值准确吗? 如果不准确,该怎办?
测量交流电压的方法
一） 、使用前的准备 1、上好电池。注意电池正负极 2、插好表笔。“－”黑；“＋” 红 3、机械调零 4、量程的选择： 将选择开关旋至交流电压挡 相应的量程进行测量。如果不知 道被测电压的大致数值，需将选 择开关旋至交流电压挡最高量程 上预测，然后再旋至交流电压挡 相应的量程上进行测量。
机械调零旋钮
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量 程,如果被测电阻不能估计其值,一般情 况将开关拔在RX100或RX1K的位置进行初 测,然后看指针是否停在中线附近,如果 是,说明档位合适。
[如果指针太靠零,则要减小档位] [如果指针太靠近无穷大,则要增大档位]
示图1
请读出此 时测量电 压的大小 是多大？
U = 85 V
思 考 与 练 习
请读出此 时测量电 压的大小 是多大？
U = 36 V
思 考 与 练 习
请读出此 时测量电 压的大小 是多大？
U = 225V
思 考 与 练 习
请读出此 时测量电 压的大小 是多大？
U = 760V
三、钳形电流表
三、钳形电流表
电工测量仪表的基本知识
一、电工测量仪表的分类 二、标记与符号
三、仪表的误差和准确度等级

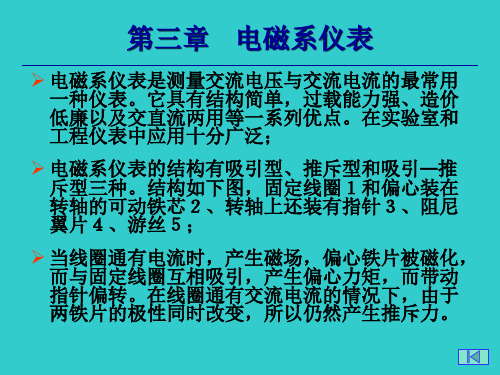

四、常用测量机构的主要特性和应用
电气测量
一、电测仪表使用的基本要求 1、正确选择仪表：类型、内阻、准确度、量 程、工作条件 2、正确接线 二、直流电流、电压的测量 三、交流电流、电压的测量 四、电能的测量
电能的测量电阻 值刻 度源自交直流 电流电 压值刻 度
第一条刻度：电阻值刻度（读数时从右向左读）
第二条刻度：交、直流电压电流值刻度（读数时从左向右读）
二.操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件。
将档位开关打在OFF位置 或打在交流电压1000V档 倍 率
╳ 10K
思 考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 9 x 100Ω=900 Ω
思 考 与 练 习
请读出此时测 量电阻的大小 是多大？
R= 23 x 10KΩ=230KΩ
思 考 与 练 习
请读出此时测 量电阻的大小 是多大？
单相电能的测量
单相电能的测量
三相电能的测量
三相电能的测量
常用测量仪表的安全使用
电工常用测量仪表有摇表、万用表和钳形 电流表，这些仪表在测量时若不注意正确的使 用方法或稍有疏忽，不是将表烧坏，就是使被 测元件损坏，甚至还危及人身安全，因此，掌 握常用电工测量仪表的正确使用方法是非常重 要的。
（３）测量前必须将被测线路或电气设备的电 源全部断开，即不允许带电测绝缘电阻。并且 要查明线路或电气设备上无人工作后方可进行。
（４）摇表使用的表线必须是绝缘线，且不宜 采用双股绞合绝缘线，其表线的端部应有绝缘 护套；摇表的线路端子“L”应接设备的被测相， 接地端子“E”应接设备外壳及设备的非被测相， 屏蔽端子“G”应接到保护环或电缆绝缘护层上， 以减小绝缘表面泄漏电流对测量造成的误差。
⑤ 在实际测量中，经常要测量多种电量，每一次测量前
要注意根据每次测量任务把选择开关转换到相应的挡位 和量程，这是初学者最容易忽略的环节。
三、使用方法
测量电阻的方法
一） 、使用前的准备 1、上好电池(注意电池正负极) 2、插好表笔。“－”黑；“＋” 红 3、机械调零： 万用表在测量前，应注意水平放 置时，表头指针是否处于交直流 挡标尺的零刻度线上，否则读数 会有较大的误差。若不在零位， 应通过机械调零的方法（即使用 小螺丝刀调整表头下方机械调零 旋钮）使指针回到零位。
（二）、连接电阻测量
万用表两表笔并接在所测电阻两端进行测量！！！
注意：
1、不能带电测量； 2、被测电阻不能 有并联支路 。 正确的测量方法 不正确的测量方法
？
因为造成了人体电 阻与被测电阻并联


调零
1k
0
（三）、读数
刻度值
18
阻值=刻度值 ╳ 倍率
阻值=18╳ 10K=180KΩ
（四）、档位复位：
（２）观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带电 体的距离不得小于钳形表的整个长度。 （３）在高压回路上测量时，禁止用导线从钳 形电流表另接表计测量。测量高压电缆各相电 流时，电缆头线间距离应在３００mm以上， 且绝缘良好，待认为测量方便时，方能进行。
（４）测量低压可熔保险器或水平排列低压 母线电流时，应在测量前将各相可熔保险或 母线用绝缘材料加以保护隔离，以免引起相 间短路。 （５）当电缆有一相接地时，严禁测量。防 止出现因电缆头的绝缘水平低发生对地击穿 爆炸而危及人身安全。
（５）测量前应对摇表进行开路校检。摇表 “L”端与“E”端空载时摇动摇表，其指针应 指向“∞”；摇表“L”端与“E”端短接时， 摇动摇表其指针应指向“０”。说明摇表功 能良好，可以使用。 （６）测试前必须将被试线路或电气设备接 地放电。测试线路时，必须取得对方允许后 方可进行。 （７）测量时，摇动摇表手柄的速度要均匀 １２０r／min为宜；保持稳定转速１min后， 取读数，以便躲开吸收电流的影响。
二）、开始测量
将两表笔并接在被测电压两端进行测量（交流 电不分正负极） ，如图示。
三）、读数
读数时选择 第二条刻度！
第二条刻度有 三组数字，到 底读哪一组数 字呢？？
要根据所选择 的量程来选择 刻度读数！！！
四）、档位复位： 将档位开关打在OFF位置 或打在交流电压1000V档
思 考 与 练 习
一、概述
万用表又称多用表，用来测量 直流电流、直流电压和交流电流、 交流电压、电阻等，有的万用表
还可以用来测量电容、电感以及
晶体二极管、三极管的某些参数。 指针式万用表主要由表盘、转换 开关、表笔和测量电路（内部） 四个部分组成，常用的万用表的
外形如右图所示，下面以MF-47
型号为例作介绍。
表盘与刻度
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对
象是否相符，否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。
（８）测试过程中两手不得同时接触两 根线。 （９）测试完毕应先拆线，后停止摇动摇 表。以防止电气设备向摇表反充电导致摇 表损坏。 （１０）雷电时，严禁测试线路绝缘。
二、万用表
二、万用表
二、万用表
二、万用表
万用表是综合性仪表，可测量交流或直流 的电压、电流，还可以测量元件的电阻以及晶 体管的一般参数和放大器的增益等。因此，万 用表转换开关的接线较为复杂，必须要掌握其 使用方法。
第二步：选择正确档位 测量时，指针停在中间或附近！
示图2
5、 欧姆调零：
量程选准以后在正式测量之前必 须调零，否则测量值有误差。
欧姆调 零旋钮
方法：
将红黑两笔短接、 看指 针是否指在零刻度位置， 如果没有，调节欧姆调零 旋钮，使其指在零刻度位 置。
注意：如果重新换档以后，在正
式测量之前也必须调零一次。
一、摇
表
一、摇
表
摇表又称兆欧表，其用途是测试线路或电 气设备的绝缘状况。使用方法及注意事项如 下： （１）首先选用与被测元件电压等级相适应的 摇表，对于５００V及以下的线路或电气设备， 应使用５００V或１０００V的摇表。对于５０ ０V以上的线路或电气设备，应使用１０００V 或２５００V的摇表。
（２）用摇表测试高压设备的绝缘时，应由两 人进行。
