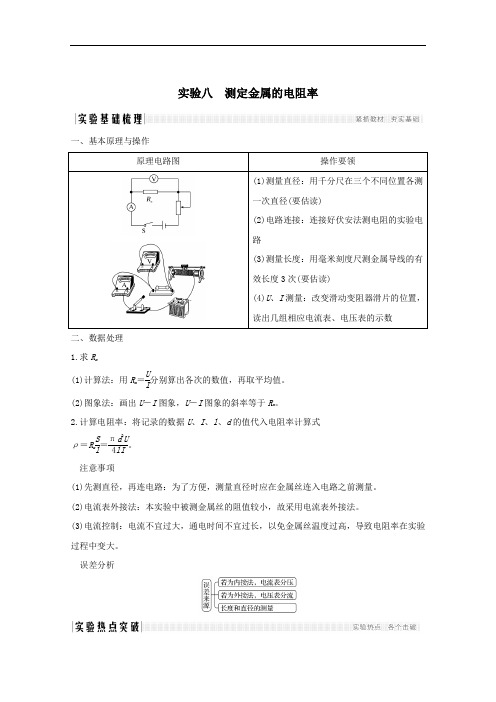

实验八测定金属的电阻率一、基本原理与操作原理电路图操作要领(1)测量直径：用千分尺在三个不同位置各测一次直径(要估读)(2)电路连接：连接好伏安法测电阻的实验电路(3)测量长度：用毫米刻度尺测金属导线的有效长度3次(要估读)(4)U、I测量：改变滑动变阻器滑片的位置，读出几组相应电流表、电压表的示数二、数据处理1.求R x(1)计算法：用R x＝UI分别算出各次的数值，再取平均值。
(2)图象法：画出U－I图象，U－I图象的斜率等于R x。
2.计算电阻率：将记录的数据U、I、l、d的值代入电阻率计算式ρ＝R xSl＝πd2U4lI。
注意事项(1)先测直径，再连电路：为了方便，测量直径时应在金属丝连入电路之前测量。
(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法。
(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大。
误差分析教材原型实验命题角度 仪器的选择及电路设计【例1】 [2019·天津理综，9(3)]现测定长金属丝的电阻率。
图1①某次用螺旋测微器测量金属丝直径的结果如图1所示，其读数是______mm 。
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻。
这段金属丝的电阻R x 约为100 Ω，画出实验电路图，并标明器材代号。
电源E (电动势10 V ，内阻约为10 Ω) 电流表A 1 (量程0～250 mA ，内阻R 1＝5 Ω) 电流表A 2 (量程0～300 mA ，内阻约为5 Ω) 滑动变阻器R (最大阻值10 Ω，额定电流2 A) 开关S 及导线若干③某同学设计方案正确，测量得到电流表A 1的读数为I 1，电流表A 2的读数为I 2，则这段金属丝电阻的计算式R x ＝________。
从设计原理看，其测量值与真实值相比________(填“偏大”“偏小”或“相等”)。
解析 ①d ＝20.0×0.01 mm＝0.200 mm 。
测定金属丝的电阻率典型例题热点一实验仪器的读数和实验原理【典例1】用伏安法测量电阻阻值R,并求出电阻率ρ。
某同学所用实验电路如图甲所示。
给定电压表、电流表、滑动变阻器、电源、电键、待测电阻及导线若干。
(1)待测电阻是一均匀材料制成的金属丝(横截面为圆形),用直尺测量其长度,用螺旋测微器测量其直径,结果分别如图乙、丙所示。
由图可知其长度为_____ cm,直径为__________mm。
(2)对照电路的实物连接在如图丁虚线框中画出正确的电路图。
(3)利用伏安法测出该金属丝的阻值为R。
(4)以上测得的物理量分别是:金属丝两端的电压为U,流过的电流为I,直径为D,长度为L,写出电阻率的表达式ρ=__________。
【解题指南】(1)命题立意:本题意在考查游标卡尺、螺旋测微器的读数方法及测量金属电阻率的原理。
(2)解题关键:①掌握游标卡尺、螺旋测微器的读数规则,特别是有效数字的位数。
②根据电阻定律和面积公式准确写出ρ的表达式。
【解析】(1)由图乙可知,刻度尺的分度值是1 mm,金属丝的长度是59.40 cm;由图丙可知,螺旋测微器的固定刻度示数是0 mm,可动刻度示数是43.4,则螺旋测微器的读数是0mm+43.4×0.01 mm=0.434 mm。
(2)由实物电路图可知,电源、开关、电流表、待测电阻、滑动变阻器串联,电压表并联在待测电阻丝两端,电路图如图所示。
(4)金属丝的横截面积:S=πr2=π()2,R=ρ,所以金属丝的电阻率:ρ==答案:(1)59.40 0.434(2)电路图:(4)热点二实验数据的分析与处理【典例2】(2019·江苏高考)某同学测量一段长度已知的电阻丝的电阻率。
实验操作如下:(1)螺旋测微器如图1所示。
在测量电阻丝直径时,先将电阻丝轻轻地夹在测砧与测微螺杆之间,再旋动__________(选填“A”“B”或“C”),直到听见“喀喀”的声音,以保证压力适当,同时防止螺旋测微器的损坏。
学案4 学生实验：测定金属的电阻率[学习目标定位] 1.进一步掌握用伏安法测电阻的电路的设计思想.2.掌握螺旋测微器的读数方法.3.掌握测定金属电阻率的实验原理、实验过程及数据处理方法．一、实验原理1．把金属丝接入电路中，用伏安法测金属丝的电阻R (R ＝U I)．电路原理图如图1所示．图12．用毫米刻度尺测出金属丝接入电路的长度l ，用螺旋测微器测出金属丝的直径d ，算出横截面积S (S ＝πd24)．3．由电阻定律R ＝ρl S ，得ρ＝RS l ＝πd 2R 4l ＝πd 2U4lI，求出电阻率．二、实验器材螺旋测微器、毫米刻度尺、电压表、电流表、定值电阻、开关及导线、被测金属导线、电池、滑动变阻器． 三、螺旋测微器1．构造及原理：如图2所示，它的测砧A 和固定刻度B 固定在尺架C 上，可动刻度E 、旋钮D 、微调旋钮D ′是与测微螺杆F 连在一起的，并通过精密螺纹套在B 上，精密螺纹的螺距是0.5 mm ，即旋钮D 每转一周，测微螺杆F 前进或后退0.5 mm ，可动刻度分成50等份，每一等份表示0.01_mm.图22．使用方法：当A 与F 并拢时，可动刻度E 的零点恰好跟固定刻度B 的零点重合，逆时针旋转旋钮D ，将测微螺杆F 旋出，把被测物体放入A 、F 之间，再顺时针旋转旋钮D ，使A 、F 正好接触被测物．在使用时，F 快要接触被测物时，要停止使用旋钮D ，改用微调旋钮D ′.一、实验操作1．实验步骤(1)测直径：用螺旋测微器在被测金属导线上三个不同位置各测一次直径，并记录．图3(2)连电路：按如图3所示的电路图连接实验电路．(3)量长度：用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，并记录．(4)求电阻：把滑动变阻器的滑动触头调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关S.改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数I和U的值，记入表格内，断开开关S.(5)拆除实验电路，整理好实验器材．2．数据处理电阻R的数值可用以下两种方法确定：(1)计算法：利用每次测量的U、I值分别计算出电阻，再求出电阻的平均值作为测量结果．(2)图象法：可建立I－U坐标系，将测量的U、I值描点作出图象，利用图象的斜率来求出电阻值R.3．实验注意事项(1)因一般金属丝电阻较小，为了减少实验的系统误差，必须选择电流表外接法；(2)本实验若用限流式接法，在接通电源之前应将滑动变阻器调到阻值最大状态．(3)测量l时应测接入电路的金属导线的有效长度(即两接线柱之间的长度)；在金属导线的3个不同位置上用螺旋测微器测量直径d.(4)电流不宜过大(电流表用0～0.6 A量程)，通电时间不宜太长，以免电阻率因温度升高而变化．二、螺旋测微器的读数L＝固定刻度示数＋可动刻度示数(估读一位)×分度值．注意(1)以毫米为单位时，小数点后面要有三位有效数字，特别是最后一位估读数字为零时，不能省略．(2)在读数时注意半毫米刻度线是否已露出例如(如图4所示)图4甲图读数为：2 mm＋32.0×0.01 mm＝2.320 mm乙图读数为：13.5 mm＋37.0×0.01 mm＝13.870 mm例1 在测定金属的电阻率的实验中，可供选用的器材如下：待测金属丝：R x(阻值约4 Ω，额定电流约0.5 A)；电压表：V(量程3 V，内阻约3 kΩ)；电流表：A1(量程0.6 A，内阻约0.2 Ω)；A2(量程3 A，内阻约0.05 Ω)；电源：E1(电源电压为3 V)；E2(电源电压为12 V)；滑动变阻器：R(最大阻值约20 Ω)；螺旋测微器；毫米刻度尺；开关S；导线．(1)用螺旋测微器测量金属丝的直径，示数如图5所示，读数为________mm.图5(2)若滑动变阻器采用限流式接法，为使测量尽量精确，电流表应选________，电源应选________(均填器材代号)，在虚线框中完成电路原理图．解析(1)螺旋测微器的读数为：1．5 mm＋27.4×0.01 mm＝1.774 mm.(2)在用伏安法测电阻的实验中，为使测量尽量精确，则电流表、电压表指针需达到半偏以上，又因待测金属丝的额定电流为0.5 A，所以电流表选A1，电源选E1即可．电路原理图如图所示．答案(1)1.774(1.772～1.776均正确) (2)A1E1见解析图例2 在测定金属的电阻率的实验中，金属丝长约0.8 m，直径小于1 mm，电阻在5 Ω左右，实验步骤如下：(1)用毫米刻度尺测量金属丝的长度，测三次，求出平均值l，在金属丝的不同位置用________测量直径，求出平均值d .(2)用伏安法测量金属丝的电阻R .试把图6中所给的器材连接成测量R 的合适的电路．图中电流表的量程为0～0.6 A ，内阻接近1 Ω，电压表的量程为0～3 V ，内阻为几千欧，电源的电动势为6 V ，滑动变阻器的阻值为0～20 Ω.图6(3)用上面测得的金属丝长度l 、直径d 和电阻R ，可根据电阻率的表达式ρ＝________，算出所测金属的电阻率．解析 (1)金属丝的直径用螺旋测微器测量．(2)连电路图时，由于被测金属丝的电阻值较小，因此应采用电流表外接法，并且滑动变阻器采取限流式接法，如图所示．(3)由电阻定律R ＝ρl S ，有ρ＝RS l ＝πd 2R 4l.答案 (1)螺旋测微器 (2)见解析图 (3)πd 2R4l在“测定金属的电阻率”的实验中，图7用螺旋测微器测量金属丝直径时的刻度位置如图7所示，用毫米刻度尺测出金属丝的长度l ，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R ，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为________ mm.(2)为此取来两节新的干电池、电键和若干导线及下列器材：A．电压表0～3 V，内阻10 kΩB．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻0.05 ΩD．电流表0～3 A，内阻0.01 ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电压表应选________________，电流表应选____________，滑动变阻器应选____________．(填序号)②实验中某同学的实物接线如图8所示，请指出该同学实物接线中的两处明显错误．图8错误1：________________________________________________________________________ 错误2：________________________________________________________________________ ________________________________________________________________________答案(1)0.680 (2)①A C E ②导线连接在滑动变阻器的滑片上采用了电流表内接法解析(1)从螺旋测微器的固定刻度上可以看出，半毫米刻度线已经露出来，因此主尺上应读0.5 mm，可动刻度指在第18个刻度线，应估读为0.180 mm，所以该金属丝直径应为0.5 mm＋0.180 mm＝0.680 mm.(2)①由电路图知电源是两节干电池，电动势是3 V，用3 V量程的电压表A；因为电阻丝的电阻大约为5 Ω，如果把3 V的电动势全加在电阻丝上，电流才是0.6 A，因此用量程是0.6 A的电流表C；此题中金属丝的电阻大约为5 Ω，为了减小实验误差，应选10 Ω的滑动变阻器E.1.(单选)在“测定金属丝电阻率”的实验中，由ρ＝πd2U4Il可知，对实验结果的准确性影响最大的是( ) A．金属丝直径d的测量B．电压U的测量C．电流I的测量D．金属丝长度l的测量答案 A解析四个选项中的四个物理量对金属丝的电阻率均有影响，但影响最大的是直径d，因为在计算式中取直径的平方．2．(单选)在测定阻值较小的金属丝的电阻率的实验中，为了减小实验误差，并要求在实验中获得较大的电压调节范围，在测量其电阻时应选择的电路是( )答案 D解析金属丝阻值较小，在用伏安法测电阻时应该用电流表外接法，题干中要求实验中获得较大的电压调节范围，故滑动变阻器要采用分压式接法，D正确．3．(双选)在“测定金属的电阻率”的实验中，以下操作中错误．．的是( )A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时，采用电流表内接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变答案AC解析实验中应测量出金属丝接入电路中的有效长度，而不是全长；金属丝的电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法，A、C错误．4．“探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同的金属丝．图1现有四根镍铬合金丝和两根康铜合金丝，其规格如下表所示.编号 材料 长度/m 横截面/mm 2A 镍铬合金 0.8 0.8B 镍铬合金 0.5 0.5C 镍铬合金 0.3 0.5D 镍铬合金 0.3 1.0E 康铜合金 0.3 0.5 F康铜合金0.80.8(1)(2)某学生由实验数据分析归纳出：电路图中四种金属丝的电阻R 与长度L 、横截面积S 的关系可用比例式R ∝L S来表示．你认为是否正确，为什么？(3)在交流合作时，有位同学提出用如图2所示的电路，只要将图中P 端分别和1、2、3、4相接，读出电流，利用电流跟电阻成反比的关系，也能探究出导体电阻与其影响因素的定量关系，请你对其作出评价．图2答案 (1)BCDE(2)不正确，因为它们的材料不完全相同(3)不能探究出．实验过程中无法保证每次金属丝两端的电压相等解析 (1)本实验采用的是控制变量法，分别选用导体材料相同、横截面积相同时，导体的长度不同，B 、C 符合要求；选用导体材料相同、长度相同时，导体的横截面积不同，C 、D 符合要求；选用导体横截面积相同、长度相同时，导体的材料不同，C 、E 符合要求．故选B 、C 、D 、E.5.某同学在一次“测定金属的电阻率”的实验中，用米尺测出接入电路部分的金属丝长度为l ＝0.720 m ，用螺旋测微器测出金属丝直径(刻度位置如图3所示)，用伏安法测出金属丝的电阻(阻值大约为5 Ω)，然后计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测金属丝外，还有如下实验器材：图3A ．直流电源(输出电压为3 V)B ．电流表A(量程0～0.6 A ，内阻约0.125 Ω)C ．电压表V(量程0～3 V ，内阻3 kΩ)D ．滑动变阻器(最大阻值20 Ω)E ．开关、导线等(1)从图中读出金属丝的直径为________ mm. (2)根据所提供的器材，在虚线框中画出实验电路图．(3)若根据伏安法测出金属丝的阻值为R x ＝4.0 Ω，则这种金属材料的电阻率为______ Ω·m(保留两位有效数字)． 答案 (1)0.600 (2)如图所示(3)1.6×10－6解析 (3)由R ＝ρl S 得ρ＝RS l ＝πR x d 24l，将R x ＝4.0 Ω、l ＝0.720 m 、d ＝0.600 mm ＝0.600×10－3m 代入得ρ≈1.6×10－6Ω·m.6．在“测定金属的电阻率”的实验中，待测金属丝的电阻R x 约为5 Ω，实验室备有下列实验器材：A ．电压表(量程0～3 V ，内阻约为15 kΩ)B ．电压表(量程0～15 V ，内阻约为75 kΩ)C ．电流表(量程0～3 A ，内阻约为0.2 Ω)D ．电流表(量程0～0.6 A ，内阻约为1 Ω)E ．变阻器R 1(0～10 Ω，0.6 A)F ．变阻器R 2(0～2 000 Ω，0.1 A)G ．电池组E (电动势为3 V ，内阻约为0.3 Ω) H ．开关S ，导线若干(1)为减小实验误差，应选用的实验器材有________(填器材前面的序号)．(2)为减小实验误差，应选用如图4中________(选填“甲”或“乙”)为该实验的电路原理图，并按所选择的电路原理图把如图5中的实物图用线连接起来．图4图5(3)若用毫米刻度尺测得金属丝接入电路的有效长度为60.00 cm ，用螺旋测微器测得金属丝的直径及两电表的示数如图6所示，则金属丝的直径为______ mm ，电阻值为______ Ω.图6答案 (1)ADEGH (2)乙 实物图见解析 (3)0.637(0.636～0.638均可) 2.4解析 (1)由于电源的电动势为3 V ，所以电压表应选A ；被测电阻约为5 Ω，电路中的最大电流约为I ＝E R x ＝35A ＝0.6 A ，电流表应选D ；根据变阻器允许通过的最大电流可知，变阻器应选E ；还要选用电池和开关、导线若干．故应选用的实验器材有A 、D 、E 、G 、H. (2)由于R V R x >R x R A，应采用电流表外接法，应选图乙所示电路，实物连接如图所示．(3)从螺旋测微器可以读出金属丝的直径为0.637 mm ，从电压表可以读出电阻两端电压为1.20 V ，从电流表可以读出流过电阻的电流为0.50 A ，被测金属丝的阻值为R x ＝U x I x ＝1.200.50Ω＝2.4 Ω.7．(2012·北京·21)在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图7所示，其读数应为________mm(该值接近多次测量的平均值)．图7(2)用伏安法测金属丝的电阻R x .实验所用器材为：电池组(电动势3 V ，内阻约1 Ω)，电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R (0～20 Ω，额定电流2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1 2 3 4 5 6 7 U /V 0.10 0.30 0.70 1.00 1.50 1.70 2.30 I /A0.0200.0600.1600.2200.3400.4600.520x “乙”)．图8(3)图9是测量R x 的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P 置于变阻器的一端．请根据(2)所选的电路图，补充完成图中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．图9(4)这个小组的同学在坐标纸上建立U、I坐标系，如图10所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线．由图线得到金属丝的阻值R x＝________Ω(保留两位有效数字)．图10(5)根据以上数据可以估算出金属丝电阻率约为______(填选项前的字母)．A．1×10－2Ω·m B．1×10－3Ω·mC．1×10－6Ω·m D．1×10－8Ω·m(6)任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是________(有多个正确选项)．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D．用U－I图象处理数据求金属丝电阻可以减小偶然误差答案(1)0.398(0.397～0.399均正确) (2)甲(3)见解析图(4)见解析图 4.4(4.3～4.7均正确)(5)C (6)CD解析(1)螺旋测微器的读数为0 mm＋39.8×0.01 mm＝0.398 mm.(2)由实验记录的数据可知R x的阻值大约为5 Ω.由题知R x≪R V，故电流表外接．若滑动变阻器接为限流的形式，则R x两端电压的最小值U min＝520＋5＋1＋0.1E≈0.6 V，而从实验数据可知R x两端电压可调为0.10 V，因此滑动变阻器采用的应是分压的形式．(3)如图所示．(4)选尽可能多的点连成一条直线，不在直线上的点均匀分布在直线两侧，偏离较远的点应舍去，如图所示．图线的斜率反映了金属丝的电阻，因此金属丝的电阻值R x＝4.4 Ω.(5)根据R＝ρlS得金属丝的电阻率ρ＝R x Sl＝πR x d24l＝3.14×4.4×0.398×10－324×0.5Ω·m≈1.09×10－6Ω·m，故选项C正确．(6)由于读数引起的误差属于偶然误差，选项A错误；由于电流表、电压表内阻引起的误差为系统误差，若将电流表和电压表的内阻计算在内，则可以消除系统误差，选项B错误，选项C正确；利用U－I图象处理数据，相当于多次测量取平均值，可以减小偶然误差，选项D正确．。
2022年高考物理一轮复习考点优化训练专题：31 实验：测定金属的电阻率一、填空题1．（3分）在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝的直径d，如图甲所示，则金属丝的直径为mm。
用游标卡尺测量金属丝的长度L，如图乙所示，则长度为mm。
若测得该金属丝的电阻为R，则其电阻率ρ=（用题中字母表示）。
二、实验探究题2．（4分）在“测定金属丝的电阻率”的实验中，小张同学选用毫米刻度尺测量金属丝的有效长度，当金属丝的左端与毫米刻度尺的“0”刻度对齐时，右端如图甲所示；用螺旋测微器测量金属丝的直径如图乙所示；用伏安法测得多组U、I数据，做出该金属丝的伏安特性曲线如图丙所示。
（1）（3分）金属丝的有效长度L为cm，直径D为mm，电阻R为Ω。
（2）（1分）将测得的数据代入公式ρ=，即可求出金属丝的电阻率。
（用第(1)问给出的字母表示）3．（7分）如现欲用限流法测量一个圆柱形合金棒材料（电阻约为3Ω）的电阻率，请回答下列问题：（1）（5分）图1是测量合金棒的电阻R的实验器材实物图，图中已连接部分导线，请用笔画线代替导线将实物图连接完整；（2）（1分）用螺旋测微器测量合金棒横截面的直径D，测量结果如图2所示，则D＝mm；（3）（1分）若测得合金棒的长度为L、电阻为R，由L、R、D来表示合金棒的电阻率ρ，其表达式为ρ＝。
4．（12分）在“测定金属的电阻率”的实验中，所用测量仪器均已校准。
已知待测金属丝的电阻值R x 约为5Ω，在测电阻时，可供选择的器材有：电源E：电动势3V，内阻约1Ω电流表A1：量程0～0.6A，内阻约0.125Ω电流表A2：量程0～3A，内阻约0.025Ω电压表V1：量程0～3V，内阻约3kΩ电压表V2：量程0～15V，内阻约15kΩ滑动变阻器R1：最大阻值5Ω，允许最大电流2A滑动变阻器R2：最大阻值1000Ω，最大电流0.6A开关一个，导线若干。
（1）（3分）在上述器材中，应该选用的电流表是，应该选用的电压表是。
高三针对性复习——实验篇7（测定金属的电阻率、练习使用螺旋测微器）【实验要点】①掌握电阻定律的公式，进而了解实验需要测定的物理量及所用的相关测量工具； ②会根据实验的原理选择恰当的实验器材、构造适合的电路进行电阻的测定； ③根据实验原理及所用的测量工具，分析实验的误差来源。
【实验注意】①测定电阻的阻值时，通常选择滑动变阻器的限流接法、安培表的外接法； ②测定金属丝的直径时通常用螺旋测微器（千分尺）或50分度的游标卡尺。
例1、（2012届广州高三调研测试）测金属电阻率实验(1)测长度时，金属丝的起点、终点位置如图（a ），则长度为：__________cm ； (2)用螺旋测微器测金属丝直径，示数如图（b ），则直径为：____________mm ； (3)用多用表“Ω×1”挡估测其电阻，示数如图（c ），则阻值为：__________Ω；(4)在图d 中完成实物连线；闭合开关前应将滑动变阻器的滑片P 移至最____ (填“左”或“右”)端。
例2、在“测定金属的电阻率”的实验中，待测金属导线的电阻R x 约为5 Ω．实验室备有下列实验器材：A ．电压表V 1(量程3 V ，内阻约为15 kΩ)B ．电压表V 2(量程15 V ，内阻约为75 kΩ)C ．电流表A 1 (量程3 A ，内阻约为0.2 Ω)D ．电流表A 2 (量程600 mA ，内阻约为1 Ω)1050001046820304030∞4050200250200150100501000V ~~500K 15.215255.1125.0Ω--V A 5.20.55.2 ~210502ca10cm117071起点终点d金属丝P3 15 0.6 35 0 0 5 45 b图甲图乙E．变阻器R1 (0～100 Ω，0.6 A) F．变阻器R2 (0～2000 Ω，0.1 A)G．电池E1 (电动势为3 V，内阻约为0.3 Ω)H．电池E2 (电动势为9 V，内阻约为10 Ω) I．开关S，导线若干(1)为提高实验精确度，减小实验误差，应选用的实验器材有________________．(2)为减小实验误差，应选用图甲中的________(填“(a)”或“(b)”)为该实验的电路图，并按所选择的电路图把实物图用导线连接起来．(3)若用刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得导线的直径为0.635 mm，两电表的示数分别如图乙所示，则电阻值为_______ Ω，电阻率为_________Ω·m．例3、有一根细长而均匀的金属管线样品，横截面如图所示．此金属材料重约1～2 N，长约为30 cm，电阻约为10 Ω．已知这种金属的电阻率为ρ，密度为ρ0．因管内中空部分截面积形状不规则，无法直接测量，请设计一个实验方案，测量中空部分的截面积S0，现有如下器材可选：A．毫米刻度尺B．螺旋测微器C．电流表（600 mA，1.0 Ω) D．电流表（3 A，0.1 Ω)E．电压表（3 V，6 kΩ) F．滑动变阻器（2 kΩ，0.5 A)G．滑动变阻器（10 Ω，2 A) H．蓄电池（6 V，0.05 Ω)I．开关一个，带夹子的导线若千．(1)除待测金属管线外，还应选用的器材有（只填代号字母）．(2)在图中画出你所设计方案的实验电路图，并把所选仪器连成实际测量电路．(3)实验中要测量的物理量有：，计算金属管线内部空间截面积S0的表达式为S0 = 。
