第9讲：水利水电工程建筑材料(二)(2015年新版)

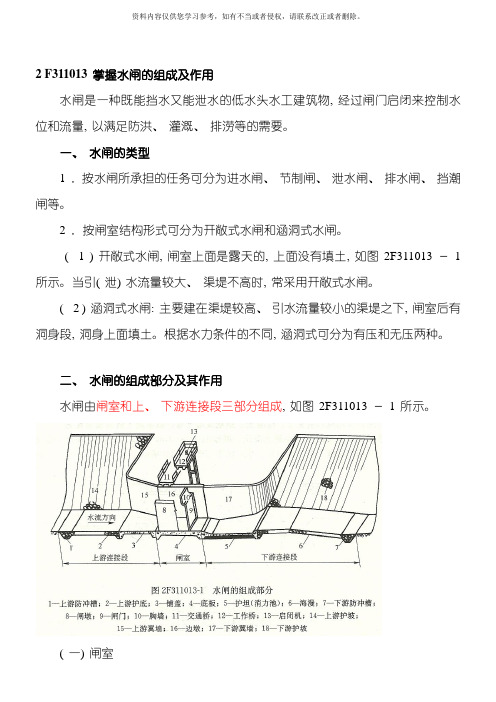

2 F311013 掌握水闸的组成及作用水闸是一种既能挡水又能泄水的低水头水工建筑物, 经过闸门启闭来控制水位和流量, 以满足防洪、灌溉、排涝等的需要。

一、水闸的类型1 ．按水闸所承担的任务可分为进水闸、节制闸、泄水闸、排水闸、挡潮闸等。

2 ．按闸室结构形式可分为开敞式水闸和涵洞式水闸。

( 1 ) 开敞式水闸, 闸室上面是露天的, 上面没有填土, 如图2F311013 －1 所示。

当引( 泄) 水流量较大、渠堤不高时, 常采用开敞式水闸。

( 2 ) 涵洞式水闸: 主要建在渠堤较高、引水流量较小的渠堤之下, 闸室后有洞身段, 洞身上面填土。

根据水力条件的不同, 涵洞式可分为有压和无压两种。

二、水闸的组成部分及其作用水闸由闸室和上、下游连接段三部分组成, 如图2F311013 －1 所示。

( 一) 闸室闸室是水闸的主体, 起挡水和调节水流的作用。

它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。

1 ．底板。

底板按结构形式, 可分为平底板、低堰底板和反拱底板; 工程中用得最多的是平底板。

根据底板与闸墩的连接方式不同, 平底板可分为整体式和分离式两种。

( 1 ) 整体式底板。

底板与闸墩连成整体。

作用是将上部结构重量及荷载传给地基, 并有防冲及防渗作用。

底板厚度必须满足强度和刚度要求, 可取为1 / 5 －1 / 7 倍闸孔净宽, 但不宜小于0 . 5 －0 . 7m 。

整体式平底板抗震性能较好。

中等密实以下的地基或地震区适宜采用整体式底板。

对多孔水闸, 为适应地基不均匀沉降和减小底板内的温度应力, 需要沿水流方向设变形缝( 温度沉降缝) 将闸室分成若干段, 每个闸段一般不超过20m 。

( 2 ) 分离式底板。

闸孔中间的底板与闸墩下的底板之间用沉降缝分开, 称为分离式底板。

分离式闸墩底板基底压力较大, 一般宜建在中等密实以上的地基上。

2 ．闸墩。

闸墩的作用主要是分隔闸孔, 支承闸门、胸墙、工作桥及交通桥等上部结构。

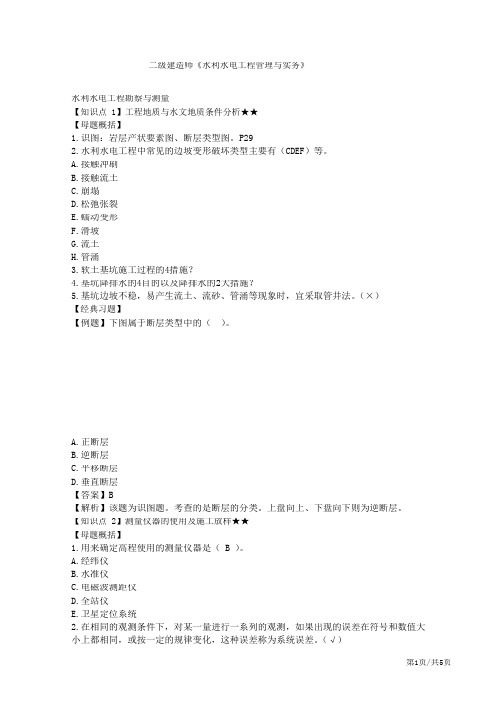

二级建造师《水利水电工程管理与实务》
水利水电工程勘察与测量
【知识点 1】工程地质与水文地质条件分析★★
【母题概括】
1.识图：岩层产状要素图、断层类型图。

P29
2.水利水电工程中常见的边坡变形破坏类型主要有（CDEF）等。

A.接触冲刷
B.接触流土
C.崩塌
D.松弛张裂
E.蠕动变形
F.滑坡
G.流土
H.管涌
3.软土基坑施工过程的4措施？
4.基坑降排水的4目的以及降排水的2大措施？
5.基坑边坡不稳，易产生流土、流砂、管涌等现象时，宜采取管井法。

（×）
【经典习题】
【例题】下图属于断层类型中的（）。

A.正断层
B.逆断层
C.平移断层
D.垂直断层
【答案】B
【解析】该题为识图题。

考查的是断层的分类。

上盘向上、下盘向下则为逆断层。

【知识点 2】测量仪器的使用及施工放样★★
【母题概括】
1.用来确定高程使用的测量仪器是（ B ）。

A.经纬仪
B.水准仪
C.电磁波测距仪
D.全站仪
E.卫星定位系统
2.在相同的观测条件下，对某一量进行一系列的观测，如果出现的误差在符号和数值大
小上都相同，或按一定的规律变化，这种误差称为系统误差。

（√）
第1页/共5页。

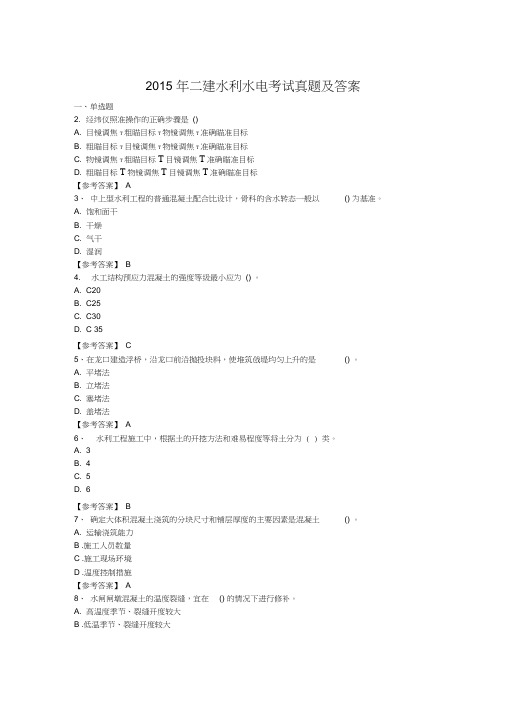

2015 年二建水利水电考试真题及答案一、单选题2. 经纬仪照准操作的正确步骤是()A. 目镜调焦T粗瞄目标T物镜调焦T准确瞄准目标B. 粗瞄目标T目镜调焦T物镜调焦T准确瞄准目标C. 物镜调焦T粗瞄目标T目镜调焦T准确瞄准目标D. 粗瞄目标T物镜调焦T目镜调焦T准确瞄准目标【参考答案】A3、中上型水利工程的普通混凝土配合比设计，骨科的含水转态一般以() 为基准。

A. 饱和面干B. 干燥C. 气干D. 湿润【参考答案】B4. 水工结构预应力混凝土的强度等级最小应为() 。

A. C20B. C25C. C30D. C 35【参考答案】C5、在龙口建造浮桥，沿龙口前沿抛投块料，使堆筑戗堤均匀上升的是() 。

A. 平堵法B. 立堵法C. 塞堵法D. 盖堵法【参考答案】A6、水利工程施工中，根据土的开挖方法和难易程度等将土分为 ( ) 类。

A. 3B. 4C. 5D. 6【参考答案】B7、确定大体积混凝土浇筑的分块尺寸和铺层厚度的主要因素是混凝土() 。

A. 运输浇筑能力B .施工人员数量C .施工现场环境D .温度控制措施【参考答案】A8、水闸闸墩混凝土的温度裂缝，宜在() 的情况下进行修补。

A. 高温度季节、裂缝开度较大B .低温季节、裂缝开度较大C . 高温度季节、裂缝开度较大D.低温季节、裂缝开度较小【参考答案】B9. 水利工程施工现场的消防通道宽度最小应为( )m.A. 3.0B. 3.5C. 4.0D. 2.0【参考答案】B10、水利工程施工现场照明使用的行灯电源电压最高为()V 。

A. 6B. 12C. 24D. 36【参考答案】D11 水利工程一般设计变更经审查确认后，应报() 核备。

A. 项目法人B. 监理单位C. 项目主管部门D .原设计审批部门【参考答案】C12、根据《关于水利工程建设项目代建制管理的指导意见》(水建管[2015]91 号) ，实施代建制的项目应在() 中提出实行代建制管理的方案。

二级建造师考试分为基础科目与专业实务，《水利水电》属于专业实务，掌握二级建造师考试水利水电考点，对于知识点的融会贯通至关重要。

学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二级建造师水利水电2F311020水利水电工程勘察与测量考点，希望能助各位二级建造师考生一臂之力!2F311030水利水电工程建筑材料(学尔森二级建造师考试水利水电建筑材料相关知识点)2F311031掌握建筑材料的类型和特性(学尔森二级建造师考试水利水电建筑材料相关知识点)一、建筑材料的分类(学尔森二级建造师考试水利水电建筑材料相关知识点)1、按材料的化学成分分类：1)无机材料：金属材料、非金属材料。

2)有机材料：植物材料、合成高分子材料、沥青材料。

3)复合材料。

二、建筑材料的基本性质1、表观密度和堆积密度：1)表观密度：材料在自然状态下，单位体积的质量。

，包含材料内部孔隙在内的表观体积。

2)堆积密度：粉状、颗粒状或纤维状材料在堆积状态下，单位体积的质量。

2、密实度和孔隙率：1)密实度：材料体积内被固体物质所充实的程度。

2)孔隙率：材料中孔隙体积所占的百分比。

3、填充率与空隙率：1)填充率：被其颗粒填充的程度。

2)空隙率：空隙体积所占的比例。

4、与水有关的性质：1)亲水性与憎水性：是否能被水浸润。

2)吸水性：材料吸点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版水饱和时吸收水分的体积占干燥材料自然体积之比值。

3)吸湿性。

4)耐水性：在饱和水作用下不破坏。

5)抗渗性：材料抵抗压力水渗透的性质称为抗渗性(或称不透水性)。

6)抗冻性：用抗冻等级F表示。

5、材料的耐久性：包括抗渗性、抗冻性、耐化学腐蚀性、耐磨性、抗老化性等。

2F311032掌握混凝土的分类和质量要求一、混凝土骨料的分类和质量要求砂称为细骨料，其粒径在0.15-4.75mm之间;石称为粗骨料，起粒径大于4.75mm。

2015年二级建造师考试试题及答案解析《水利水电》高清版2（选中链接后点击“打开链接”）1.场景某溢洪道工程建于岩基上，为 2 级水工建筑物。

闸室为开敞式结构，每孔净宽 10m，闸墩净高13.8m，其启闭机工作桥为现浇混凝土梁板结构。

上游施工围堰为均质土围堰。

工程采用散装水泥。

工程施工基本结束时，施工单位按水土保持方案实施了水土防治措施。

闸墩混凝土浇筑施工时发生了质量事故，造成直接经济损失 22 万元。

根据场景，回答下列问题：1.本工程施工围堰质量检验项目及评定标准应报( )核备。

A.施工单位B.监理单位C.建设单位D.质量监督机构【答案】D。

临时工程质量检验项目及评定标准，由建设(监理)、设计及施工单位参照《水利水电基本建设工程单元工程质量等级评定标准》的要求研究决定，并报相应的质量监督机构核备。

2.根据《水利水电工程施工组织设计规范》(SL303～2004)的有关规定，本工程围堰边坡稳定安全系数应大于( )。

A.1.O B.1.05 C.1.2 D.1.3【答案】C。

土石围堰边坡稳定安全系数：3 级，K 不于小 1.2;4～5 级，K 不小于 1.05.3.本工程工作桥大梁模板拆除时，其混凝土强度应达到设计强度的( )以上。

A.50%B.70%C.85%D.100%【答案】 D。

钢筋混凝土结构的承重模板，要求达到下列规定值(按混凝土设计强度等级的百分率计算) 时才能拆模： (1)悬臂板、梁：跨度≤2m，70%;跨度>2m，100%。

(2)其他梁、板、拱：跨度≤2m，50%;跨度 2～8m，70%;跨度>8m，100%。

4.根据《水工建筑物水泥灌浆施工技术规范》(SL62—4)，本工程闸基帷幕灌浆施工期间，其附近 ( )m 内不得进行爆破作业。

A.40 C.50 D.100【答案】B。

已完成灌浆或正在灌浆的地区，其附近 30m 以内不得进行爆破作业。

如必须进行爆破作业，应采取减震和防震措施，并应征得设计或建设、监理部门同意。

2015年二级建造师考试真题及答案解析《水利水电》完整版1第一时间发布2015年二级建造师考试真题及答案解析：/JasdA（选中链接后点击“打开链接”）一、1.根据《水利工程建设程序管理暂行规定》(水建[1998]16号)，水利工程建设项目生产准备阶段的工作应由( )完成。

A.项目主管部门B.项目法人C.运行管理单位D.施工单位【答案】B。

本题考核的是水利工程建设项目生产准备阶段的内容。

生产准备(运行准备)指为工程建设项目投入运行前所进行的准备工作，完成生产准备(运行准备)是工程由建设转入生产(运行)的必要条件。

项目法人应按照建管结合和项目法人责任制的要求，适时做好有关生产准备(运行准备)工作。

2.根据水利部《水库大坝安全鉴定办法》(水建管[2003]271号)，水库大坝首次安全鉴定应在竣工验收后( )内进行。

A.1年B.3年C.5年D.10年【答案】c。

本题考核的是水库大坝首次安全鉴定的时间。

根据水利部《水库大坝安全鉴定办法》(水建管(2003)3271号)，大坝实行定期安全鉴定制度，首次安全鉴定应在竣工验收后5年内进行，以后应每隔6～10年进行一次。

3.低温季节混凝土施工时，提高混凝土拌和料温度不能直接加热( )。

A.砂B.水C.石子D.水泥【答案】D。

本题考核的是混凝土制热系统。

低温季节混凝土施工时，提高混凝土拌合料温度宜用热水拌和及进行骨料预热，水泥不应直接加热。

4.水利工程建筑及安装工程费用中，高空作业安全保险费属于( )。

A.直接费B.问接费C.现场经费D.其他直接费【答案】c。

本题考核的是现场经费的内容。

保险费指施工管理用财产、车辆保险费，高空、井下、洞内、水下、水上作业等特殊工种安全保险费。

其中高空作业安全保险费属于保险费，即属于现场经费。

5.根据《水利工程质量监督管理规定》(水建[1997]339号)，水利工程建设项目的质量监督期到( )截止。

A.合同工程完工B.颁发合同工程完工证书C.工程竣工验收D.竣工验收委员会同意工程交付使用【答案】D。

2F311032混凝土的分类和质量要求一、混凝土骨料的分类和质量要求在混凝土中的砂、石起骨架作用，故称为骨料。

其中砂称为细骨料，其粒径在0.15～4.75mm之间；石称为粗骨料，其粒径大于4.75mm。

（一）细骨料1.砂的分类2．砂的主要质量要求(1)有害杂质。

(2)砂的颗粒级配和粗细程度。

砂的颗粒级配和粗细程度常用筛分析的方法进行测定。

用级配区表示砂的颗粒级配，用细度模数表示砂的粗细程度。

砂的粗细程度用细度模数(M X )表示。

粗砂（M X 一3.7～3.1）、中砂（M X -3.0～2.3）、细砂(M X 一2.2～1.6)、特细砂（M X 一1.5～0.7）(3)砂的坚固性。

（二）粗骨料1.粗骨料的分类普通混凝土常用的粗骨料有碎石和卵石（砾石）。

2．粗骨料的主要质量要求(1)有害杂质。

(2)颗粒形状及表面特征。

(3)最大粒径及颗粒级配。

对于普通配合比的结构混凝土，尤其是高强混凝土，骨料粒径最好不大于40mm。

(4)骨料的强度。

碎石或卵石的强度可采用岩石立方体强度和压碎指标两种方法来检验。

(5)骨料体积稳定性。

可用硫酸钠溶液浸渍法来检验其坚固性。

(6)骨料的含水状态。

骨料的含水状态可分为干燥状态、气干状态、饱和面干状态和湿润状态等四种。

计算普通混凝土配合比时，一般以干燥状态的骨料为基准，而大型水利工程常以饱和面干状态的骨料为基准。

【例题9】中小型水利工程的普通混凝土配合比设计，骨料的含水状态一般以（）为基准。

【2015】A．饱和面干B．干燥C．气干D．湿润【答案】B【解析】骨料的含水状态可分为干燥状态、气干状态、饱和面干状态和湿润状态等四种。

计算混凝土配合比时，一般以干燥状态的骨料为基准，而大型水利工程常以饱和面干状态的骨料为基准。

【例题10】砂的粗细程度用细度模数表示，细度模数为3．0的砂属于（）。

A．粗砂B．中砂C．细砂D．特细砂【答案】B【解析】砂的粗细程度用细度模数表示，细度模数越大，表明砂越粗。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《水利水电工程管理与实务》第一章第一节讲义5掌握水利水电工程建筑材料的应用（二）2.混凝土的强度（1）混凝土的抗压强度混凝土抗压强度是把混凝土拌合物做成边长为15cm的标准立方体试件，在标准养护条件（温度20℃±2℃，相对湿度95%以上）下，养护到28d龄期，按照标准的测定方法测定的混凝土立方体试件抗压强度（以MPa计）。

（2）混凝土的抗拉强度混凝土的抗拉强度，一般约为相应抗压强度的10%左右。

3.混凝土的耐久性混凝土的耐久性包括抗渗性、抗冻性、抗冲磨性、抗侵蚀性、抗碳化性等。

（1）抗渗性是指混凝土抵抗压力水渗透作用的能力。

抗渗等级分为：W2、W4、W6、W8、Wl0、Wl2等，即表示混凝土能抵抗0.2、0.4、0.6、0.8、1.0、1.2MPa的水压力而不渗水。

影响混凝土抗渗性的因素有水灰比、骨料最大粒径、养护方法、水泥品种、外加剂、掺合料和龄期。

（2）抗冻性是指混凝土在饱和状态下，经多次冻融循环作用而不严重降低强度（抗压强度下降不超过25%，质量损失不超过5%）的性能。

抗冻等级分为：F50、F100、F150、F200、F250及F300等。

决定混凝土抗冻性的重要因素有混凝土的密实度、孔隙构造和数量、孔隙的充水程度。

5.混凝土的配合比混凝土配合比是指混凝土中水泥、水、砂及石子材料用量之间的比例关系。

常采用的方法有：（1）单位用量表示法：以每立方米混凝土中各项材料的重量来表示；（2）相对用量表示法：以各项材料间的重量比来表示。

混凝土配合比的设计，实质上就是确定四种材料用量之间的三个对比关系：水灰比、砂率、浆骨比。

水灰比表示水泥与水用量之间的对比关系；砂率表示砂与石子用量之间的对比关系；浆骨比是用单位体积混凝土用水量表示，是表示水泥浆与骨料用量之间的对比关系。

6.骨料骨料必须坚硬、致密、耐久、无裂隙。

2015年二级建造师《水利水电》重点知识:汇总•水利水电工程施工质量评定•1.本部分的复习要点是什么?•答：本部分的复习要点是：•(1)掌握水利水电工程项目划分的原则。

•根据《水利水电工程施工质量评定规程(试行)》(SL 176—1996)，为进行质量评定，需要将水利水电工程项目划分为单位工程、分部工程、单元工程等三级。

应该注意这里的项目划分既不同于一般建设工程项目的划分(单项、单位、分部、分项)，也不同于水利工程概算项目划分(一级、二级、三级)。

•(2)掌握水利水电工程施工质量检验的要求。

•(3)掌握水利水电工程施工质量评定的要求。

•(4)掌握水利水电工程施工质量评定表的使用。

•此部分应在掌握考试用书中基本知识的基础上，结合实际工程验收、质量评定工作来复习迎考，尤其是施工质量评定表的填写。

••水利水电工程质量管理•1.本部分的复习要点是什么?答：本部分的复习要点包括以下全部内容：•(1)掌握水利工程项目法人质量管理的内容;•(2)掌握水利工程施工单位质量管理的内容;•(3)掌握水利工程质量事故分类与事故报告的时间和内容;•(4)掌握水利工程质量事故处理的要求：质量事故处理“三不放过原则”，质量事故处理职责划分，质量缺陷的处理;•(5)熟悉水利工程监理单位质量管理的内容;•(6)熟悉水利工程质量监督的内容;•(7)了解水力发电工程质量管理的要求。

•这部分应重点掌握水利工程质量事故分类与报告事故的时间要求、事故报告内容、质量事故处理等内容。

此部分作为一个考点出现在案例题中是有可能的，但主要应注意的题型还是选择题。

••水利水电工程施工组织设计与施工进度计划•1.本部分的复习要点是什么?•答：本部分的复习要点是：施工组织设计的编制依据、编制程序、内容，进度计划的表达方式，进度图的绘制，网络计划的计算、优化，施工期环境保护等。

2.施工组织设计可能如何出现在考题中?如何复习?•答：施工组织设计，考试用书中提到的内容很多，但表述并不具体。
