产品图样及设计文件的隶属编号与分类编号的比较

4.产品图样及设计文件编号原则（JB/T 5054.4－2000）1 范围本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样和文件或CAD文件）编号的基本原则和要求。

本标准适用于机械工业产品图样和文件的编号，企业可参照本标准制定细则。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 基本原则4 一般要求5 分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采用十进位分类法进行编号。

图17 部分分类编号和部分隶属编号7.1 部分分类编号其代号的构成和各码位的含义见表3。

表3 部分分类码位表7.2 部分隶属编号，其代号由产品代号、隶属号和识别号组成。

其隶属号为部件序号，见图2，部件序号编到哪一级由企业自行规定。

识别号是对一级或二级以下的部件（称分部件）与零件混合编序号（流水号）。

分部件、零件序号推荐三种编号方法。

必要时尾部可加尾注号，见本标准5.4的规定。

图27.2.1 零件、分部件序号，规定其中***—***（如001~099）为分部件序号，***—***（101～999）为零件序号。

零件序号也可按材料性质分类编号。

7.2.2 零件、分部件序号，规定其中逢十的整数（如常0、20、30、…）为分部件序号，余者为零件序号。

7.2.3 零件、分部件序号的数字后再加一字母P、Z（如1P、2P、3P、…）为分部件序号，无字母者为零件序号。

附录A（提示的附录）常用设计文件尾注号A1 常用设计文件尾注号见表A1。

表A1。

产品图、工装、工艺的编号规则本规则的编制目的是使全公司的工装编号得到统一、便于库房、财务、采购、生产、技术资料等的管理，同时使各公司间资源得到最大化利用。

本规则的编制参照了《JB-T9164-1998 工艺装备编号方法》，同时根据本公司过去相关编码规则和管理等情况，并结合公司生产中的实际使用情况编制而成。

本规则的解释权属技术部。

1、编制原则：1.1反应产品的基本属性1.2不宜过长、过乱1.3易于扩充、易于记忆、易于分辨2、编制规则如下：2.1气缸头产品图编号规则：2.1.1编号规则说明：2.1.1.1本编制规则适用于本公司生产的各产品。

2.1.1.2 前面为产品型号，中间隔以短横，后面为基本号。

2.1.1.3 000为组件总成图。

2.1.1.4 010给予该组件内最大零件，例：168F-1汽缸头为：168F-1-0102.1.1.5 001-009为预备用号。

如分组内简图，座圈导管气道关系图、毛坯图等。

例：毛坯图为：001。

2.1.1.6依据隶属关系编零件图号，例：168F-1进气座圈为168F-1-011，依次类推。

2.2 工装代号的构成2.2.1工装代号编号规则说明：2.2.1.1类别号：D ：代表刀具； L ：代表量具 ； F ：代表辅具,J: 代表夹具。

2.2.1.2顺序号、零件号：采用自然数1、2、3…。

2.2.1.3并列号：采用罗马数字Ⅰ、Ⅱ、Ⅲ、…。

2.2.1.4改进号采用英文大写字母A 、B 、C …。

2.3通用工装代号编制方法：2.3.1通用工装编制说明 2.3.1.1 T 表示通用2.3.1.2 类别号同工装类别号，见2.2.1.1。

2.3.1.3 特征代号见表2表2表32.4工艺代号、工序号编制方法：2.4.1 专用工艺代号编制方法：2.4.2每套工艺规程目录下的工序号以自然数5、10、15..递增；每个工序号间预留四个序号，以满足增加工序时使用；2.4.3在工序号后加大写字母G（如：10G）,代表此工序为关建重要工序；2.4.4通用、辅助、检验工艺代号编制方法：G——代表工艺2.4.4.1类别号采用英文大写字母T、F、J；通用工艺——字母T表示辅助工艺——字母F表示检验工艺——字母J表示2.5为避免各分厂区编号重复，特进行编号分段，环泰顺序号取0—100，凯嘉顺序号取1012—200，用满后再往后选取。

涉及到产品图样及相关技术文件的详细内容见JB/T50 54.1〜505 4.6 —20 00及JB/T 5054.7〜5 054.10 —2001 国家机械工业局发行的《产品图样及设计文件》。

1 产品图样1 . 1 产品及其组成部分产品包括了：产品（指的的生产企业向用户可市场以商品形式提供的制成品）；成套设备（指的是生产企业一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和）；零件（不采用装配工序制成的一成品）；部件（由若干个组成部分零件、分部件，以可拆或不可拆的形式组成的成品）；专用件/基本件（指的是本产品专用的零部件）；模块（指的是具有相对独立功能和通用接口的单元）；借用件（指的是采用隶属编号的产品图样中，使用已有产品的组成部分）；通用件（指的是不同类型或同类型不同规格的产品中具有互换性的零部件）；标准件（指的是经过优选、简化、统一，并给予标准代号的零部件）；外购件（指的是本企业产品及其组成部分中采购其它企业的产品）；附件（指的是供用户安装、调试和使用产品时必须的工具和检测仪表，或为产品完成多种功能/用途必需的、而又不能同时装配在产品上面的组成部分）；易损件（指的是产品在正常使用/运转过程中容易损坏的在规定期间必须更换的零部件）；备件（指的是为保证产品的使用和维修，供给用户备用的易损件和其它件）。

1 .2 图样图样必须按照现行国家标准如《技术制图》、《机械制图》、《电气制图》等及其它相关标准或规定绘制，达到正确、完整、统一、简明。

图样在能清楚表达产品和零部件的功能、结构、轮廓、尺寸及各部分相互关系前提下，视图的数量应尽可能少。

1 . 2. 1 含义图样指凡绘制了视图，编制了技术要求的图纸。

图样是主要的生产技术资料，为了便于生产和进行技交流，对于图样的内容、格式、表达方法等都有一个统一的规定。

1 . 2. 2分类根据表示的对象不同，把图样分成几类：零件图、装配图、总图、外形图、安装图、简图、表格图、包装图等。

1.产品图样及设计文件总则（JB/T 5054.1－2000）1 围本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样及文件或CAD文件）相关术语的定义与分类、编制规则及签署规则等。

本标准适用于机械工业产品图样及文件的设计管理。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1.3—1997 标准化工作导则第一单元：标准的起草与表述规则第3部分：产品标准编写规定GB/T 17678.1—1999 CAD电子文件光盘存储归档与档案管理JB/T 5054.2—2000 产品图样及设计文件图样的基本要求JB/T 5054.3—2000 产品图样及设计文件格式JB/T 5054.4—2000 产品图样及设计文件编号原则JB/T 5054.5—2000 产品图样及设计文件完整性JB/T 5054.6—2000 产品图样及设计文件更改办法JB/T 5054.7—1991 产品图样及设计文件标准化审查3 定义3.1 产品及其组成部分1）产品product：产品是生产企业向用户或市场以商品形式提供的制成品。

2）成套设备[成套装置、机组] complete set of equipment [installation、unit]：成套设备是在生产企业一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和。

3）零件part、detail：零件是不采用装配工序制成的单一成品。

4）部件subassembly：部件是由若干个组成部分（零件、分部件），以可拆或不可拆的形式组成的成品。

分部件可按其从属关系划分为1级分部件，2级分部件……。

5）专用件（基本件）special- parts：专用件是本产品专用的零部件。

6）模块module ：模块是具有相对独立功能和通用接口的单元。

8.产品图样及设计文件通用件管理办法（JB/T 5054.8－2001）1 范围本标准规定了机械工业产品通用零部件（以下简称通用件）图样及设计文件，包括CAD图样和设计文件（以下简称通用件图样和文件）的管理办法及通用件代号的编制方法。

本标准适用于机械工业产品通用件图样和文件的管理。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准昀新版本的可能性。

JB/T 5054.1—2000 产品图样及设计文件总则JB/T 5054.3—2000 产品图样及设计文件格式JB/T 5054.6—2000 产品图样及设计文件更改办法JB/T 5054.10—2001 产品图样及设计文件管理规则3 定义本标准采用JB/T 5054.1中的定义。

4 基本要求4.1 产品设计时继承已有的零部件，扩大产品的通用化系数，可显著提高设计工作效率，缩短产品设计、试制、生产周期，确保质量，降低成本。

因此，在产品设计和改进时，应尽量采用通用件。

4.2 为建立正常的技术管理秩序，应加强通用件管理。

通用件的管理应符合第8章的规定。

5 构成通用件的条件和方法5.1 通用件的构成一般具有下列条件：a) 需技术负责人批准；b) 适用产品范围较大；c) 有专用的代号；d) 一般应编成图册。

5.2 通用件的构成可有以下方法：a) 扩大了使用范围的借用件转为通用件；b) 产品中通用性高，使用范围较广的零部件变为通用件；c) 根据已有零部件的相似特征，对其中基本形状、结构要素出现率较高的零部件，进行汇总与调整，设计成通用零部件。

6 选用通用件的原则6.1 跨系列产品中可广泛采用的零部件，应尽量地设计为通用件。

6.2 通用部件中可以有标准件、通用件及外购件。

6.3 通用部件中不应有借用件。

7 通用件的编号方法通用件应有专用的代号，代号由大写汉语拼音字母和阿拉伯数字构成。

产品图样、技术文件及工艺文件编号规定产品图样、技术文件及工艺文件编号规定1 范围本部分规定了我公司开关电器设备产品的产品图样中的零部件标准名称、定义及其编号方法，同时规定了开关电器设备产品及其零部件在企业PDM管理系统中的编码原则。

本部分适用于开关电器设备产品的所有图样及相关技术文件的名称、编号的制定，以及适用于产品和零部件物料在PDM系统中的编码。

2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，凡是不注日期的引用文件，其最新版本适用于本部分。

3 开关电器设备图样和技术文件编号规则3.1图样编号有12位，形式如下：（其中“XDB”为企业代号）□XDB.□□□.□□□顺序号特征号类别号3.1.1类别号：表示图样类别，由一位数组成，具体如下：0类：主要用于技术文件。

2类：主要用于断路器、隔离开关、接地开关、负荷开关、特殊手车的总装图样。

3类：主要用于开关柜的总装图样，2类规定的总装图样代号可以出现在本类的总装图样中。

5类：主要用于2、3类规定的总装的部件图样。

8类：主要用于2、3、5类规定的零件图样。

3.1.2特征号：表示零部件用于具体位置的特征代号，由三位数组成。

具体对应关系见表1。

3.1.3顺序号：用以确定在该特征代号范围内的具体编号顺序，从三位数000开始，到三位数999结束。

3.2设计文件编号规则设计文件的编号采用在相应的产品总装图编号后加尾注号组成。

a.文件目录在产品总装图编码后加“WM”组成。

b.明细表在产品总装图编码后加“MX”组成。

3.3工艺文件编号规则工艺文件的编号采用在相应的产品图样编号后加尾注号组成。

a.工艺过程卡在产品图样编码后加“GK”组成。

b.关键工序装配工艺卡在产品总装图样编码后加“GJK”组成。

c.检验卡在产品图样编码后加“JK”组成。

表1 电器设备图样名称定义及其特征分类号表1(续一) 电器设备图样名称定义及其特征分类号表1(续二) 电器设备图样名称定义及其特征分类号表1(续三) 电器设备图样名称定义及其特征分类号表1(续四) 电器设备图样名称定义及其特征分类号表1(续五) 电器设备图样名称定义及其特征分类号表1(续六) 电器设备图样名称定义及其特征分类号表1(续七) 电器设备图样名称定义及其特征分类号表1(续八) 电器设备图样名称定义及其特征分类号表1(续九) 电器设备图样名称定义及其特征分类号表1(续十) 电器设备图样名称定义及其特征分类号4.开关电器设备非标产品设计图样和技术文件编号规则4.1图样编号规则图样编号由13位十进制数字和英文字母分3段构成，形式如下：（其中“XDB”为企业代号）□XDB.□□□.□□□ G非标标记顺序号特征号类别号4.1.1类别号：表示图样类别，由一位数组成，具体如下：0类：主要用于技术文件。

Q/ZF 中防通用电信技术有限公司企业标准产品代号与设计文件的编号产品设计文件管理制度XXXX-XX-XX发布XXXX-XX-XX实施前言《产品设计文件管理制度》是公司科技工作管理和产品研发设计的系列标准，其组成结构如下：Q/ZF KJ01—2016 产品设计文件管理制度设计文件的组成与编制规则Q/ZF KJ02—2016 产品设计文件管理制度图样编制Q/ZF KJ03—2016 产品设计文件管理制度产品代号与设计文件的编号Q/ZF KJ04—2016 产品设计文件管理制度设计文件的格式与填写方法Q/ZF KJ05—2016 产品设计文件管理制度文字与表格形式设计文件的编写Q/ZF KJ06—2016 产品设计文件管理制度设计文件的更改Q/ZF KJ07—2016 产品设计文件管理制度术语本标准是《产品设计文件管理制度》系列标准的一个组成部分。

本标准是在GB/T 1.1《标准化工作导则》、GB/T 4457~4460《机械制图》、GB/T 6988《电气技术用文件的编制》、GB/T 17451~17453《技术制图图样画法视图、剖视图和断面图、剖面区域的表示法》的基础上，结合机电产品的特点而制定。

本标准制定所参考的主要国家标准及行业标准：GB/T 131 产品几何技术规范（GPS）技术产品文件中表面结构的表示法GB/T 4457~4460 机械制图GB/T 5489 印刷板制图GB/T 6988.1~6988.7 电气技术用文件的编制GB/T 14665 机械工程CAD制图规则GB/T 18229 CAD工程制图规则WJ3~WJ10 产品设计文件管理制度SJ/T 207 设计文件管理制度本标准由中防通用电信技术有限公司标准化技术委员会提出。

本标准由中防通用电信技术有限公司标准化技术委员会办公室归口。

本标准由中防通用电信技术有限公司标准化技术委员会办公室起草。

本标准自发布之日起实施。

目次前言 (Ⅰ)1 范围 (1)2 引用标准 (1)3 术语与定义 (1)4 一般要求 (1)5 详细要求 (1)5．1 产品代号与组件代号的命名规则 (1)5．2 产品图样代号的组成及形式 (2)5．3 产品图样代号的编号方法 (3)5．4 技术文件编号 (7)5．5 资料管理编号 (8)附录A 简单产品图样代号的编号方法示例 (9)附录B 复杂产品图样代号的编号方法示例 (10)附录C 产品包装箱图样编号示例 (11)附录D 组件包装箱图样编号示例 (12)附录E 部件包装箱图样编号示例 (13)产品代号与设计文件的编号1 范围1.1本标准规定了产品代号的命名与设计文件的编号原则和方法。

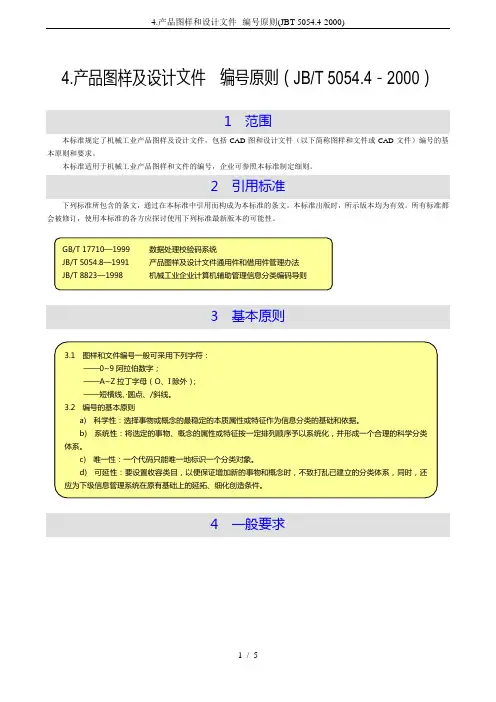

4.产品图样及设计文件编号原则（JB/T 5054.4－2000）1 范围本标准规定了机械工业产品图样及设计文件，包括CAD图和设计文件（以下简称图样和文件或CAD文件）编号的基本原则和要求。

本标准适用于机械工业产品图样和文件的编号，企业可参照本标准制定细则。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 基本原则4 一般要求5 分类编号分类编号，按对象（产品、零部件）功能、形状的相似性，采用十进位分类法进行编号。

图17 部分分类编号和部分隶属编号7.1 部分分类编号其代号的构成和各码位的含义见表3。

表3 部分分类码位表7.2 部分隶属编号，其代号由产品代号、隶属号和识别号组成。

其隶属号为部件序号，见图2，部件序号编到哪一级由企业自行规定。

识别号是对一级或二级以下的部件（称分部件）与零件混合编序号（流水号）。

分部件、零件序号推荐三种编号方法。

必要时尾部可加尾注号，见本标准5.4的规定。

图27.2.1 零件、分部件序号，规定其中***—***（如001~099）为分部件序号，***—***（101～999）为零件序号。

零件序号也可按材料性质分类编号。

7.2.2 零件、分部件序号，规定其中逢十的整数（如常0、20、30、…）为分部件序号，余者为零件序号。

7.2.3 零件、分部件序号的数字后再加一字母P、Z（如1P、2P、3P、…）为分部件序号，无字母者为零件序号。

附录A（提示的附录）常用设计文件尾注号A1 常用设计文件尾注号见表A1。

表A1。

涉及到产品图样及相关技术文件的详细内容见JB/T5054.1~5054.6—2000及JB/T5054.7~5054.10—2001国家机械工业局发行的《产品图样及设计文件》。

1产品图样1．1产品及其组成部分产品包括了：产品（指的的生产企业向用户可市场以商品形式提供的制成品）；成套设备（指的是生产企业一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和）；零件（不采用装配工序制成的一成品）；部件（由若干个组成部分零件、分部件，以可拆或不可拆的形式组成的成品）；专用件/基本件（指的是本产品专用的零部件）；模块（指的是具有相对独立功能和通用接口的单元）；借用件（指的是采用隶属编号的产品图样中，使用已有产品的组成部分）；通用件（指的是不同类型或同类型不同规格的产品中具有互换性的零部件）；标准件（指的是经过优选、简化、统一，并给予标准代号的零部件）；外购件（指的是本企业产品及其组成部分中采购其它企业的产品）；附件（指的是供用户安装、调试和使用产品时必须的工具和检测仪表，或为产品完成多种功能/用途必需的、而又不能同时装配在产品上面的组成部分）；易损件（指的是产品在正常使用/运转过程中容易损坏的在规定期间必须更换的零部件）；备件（指的是为保证产品的使用和维修，供给用户备用的易损件和其它件）。

1．2 图样图样必须按照现行国家标准如《技术制图》、《机械制图》、《电气制图》等及其它相关标准或规定绘制，达到正确、完整、统一、简明。

图样在能清楚表达产品和零部件的功能、结构、轮廓、尺寸及各部分相互关系前提下，视图的数量应尽可能少。

1．2．1 含义图样指凡绘制了视图，编制了技术要求的图纸。

图样是主要的生产技术资料，为了便于生产和进行技交流，对于图样的内容、格式、表达方法等都有一个统一的规定。

1．2．2 分类根据表示的对象不同，把图样分成几类：零件图、装配图、总图、外形图、安装图、简图、表格图、包装图等。

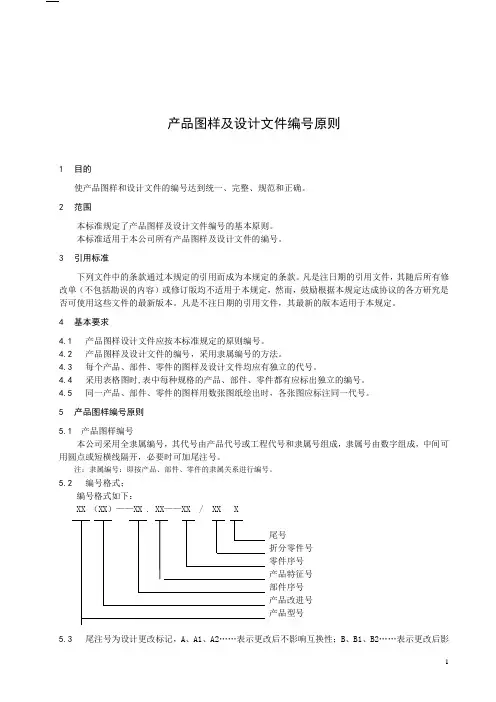

产品图样及设计文件编号原则1目的使产品图样和设计文件的编号达到统一、完整、规范和正确。

2范围本标准规定了产品图样及设计文件编号的基本原则。

本标准适用于本公司所有产品图样及设计文件的编号。

3引用标准下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新的版本适用于本规定。

4基本要求4.1产品图样设计文件应按本标准规定的原则编号。

4.2产品图样及设计文件的编号，采用隶属编号的方法。

4.3每个产品、部件、零件的图样及设计文件均应有独立的代号。

4.4采用表格图时,表中每种规格的产品、部件、零件都有应标出独立的编号。

4.5同一产品、部件、零件的图样用数张图纸绘出时，各张图应标注同一代号。

5产品图样编号原则5.1产品图样编号本公司采用全隶属编号，其代号由产品代号或工程代号和隶属号组成，隶属号由数字组成，中间可用圆点或短横线隔开，必要时可加尾注号。

注：隶属编号：即按产品、部件、零件的隶属关系进行编号。

5.2编号格式；编号格式如下：XX （XX）——XX . XX——XX / XX X尾号折分零件号零件序号产品特征号部件序号产品改进号产品型号5.3尾注号为设计更改标记，A、A1、A2……表示更改后不影响互换性；B、B1、B2……表示更改后影响互换性； Y1、Y2、Y3……表示一次性使用。

尾注号主要用于局部的小改进或增减某些附件、测量装置及改变装夹的方法等。

注：一次性使用专指零件返修回用时所使用的图纸。

5.4零件的序号,应在其所属(产品、部件或分部件)的范围内编号。

用短线隔开；部件的序号，应在其所属范围内编号，用短横线隔开；特征号应在其所属（产品）范围内编号，用圆点隔开；零件号应在其所属范围内编号（无零件时省略）。

编号应符合下列规定：a）零件序号规定为：1、2、3……；b）部件序号规定为：01～99；c）产品特征号规定为01、02、03……；d）拆分零件号规定为：01～99。

产品图样和技术文件编号管理办法1。

目的1。

1 为规范本公司产品设计管理，便于技术文件资料的标识、使用、表明技术文件和图样的不同类型和不同性质;1.2 编号管理方法被有效地运用。

2. 范围本公司所有的技术文件及图样，包括自行设计的产品图纸、零部件图纸、自行编写的技术条件、安装使用说明书、试制鉴定大纲、工艺文件,作业指导书等的编号。

3。

参考资料JB/DQZ0133.9-1985 电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法4. 编号方法4。

1 图样和文件组成的形式图样和文件的组成方式有两种:基本代号系统和补充代号系统.4.1.1 基本代号系统:它由以下三部分组成，它适用于单一类型的产品或组成部分的图样或文件编号a。

企业代号b.特征代号c.序号基本代号系统排列顺序如下：序号组类特征代号部级特征代号企业代号4.1。

2 补充代号系统：它由基本代号系统加上类型序号组成,它适用于具有多个类型的产品或组成部分的图样或文件编号补充代号系统排列顺序如下X.X类型序号序号组类特征代号部级特征代号企业代号4。

2 编号组成形式的确定原则4。

2。

1 企业代号本公司的企业代号为“YCD”。

4。

2.2 特征代号特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。

为了能更明显地区分对象的级别,规定将级的代号与企业代号写在一起(产品及其组成部分以及技术文件的分级详见表1）.部、类、组的代号写在企业代号之右.4。

2.3 序号序号采用四位阿拉伯数字，用以确定在该特征代号范围内的具体编号顺序，称登记序号. 4。

2.4 类型序号对于某一产品或组成部分（组件、部件、零件）在确定其特征代号后，因又不是单一的类型(品种、规格)，而是多个类型，在对图样或文件进行编号时，应采用补充代号系统形式，类型序号应按类型数量的多少而定，从阿拉伯数字“1”开始，按数字的连续、递增顺序编定. 4。

2。

5 编号时，应在企业代号、特征代号、序号、类型序号间用小圆点“．”隔开（小圆点点在右下角）。

IC S 01.110J04JB/T5054.4－2000产品图样及设计文件编号原则Draw ing and d esign d ocument o f p rod uct—Numbering principles2000-03-30 发布2000-10-01 实施国家机械工业局发布JB/T5054.4－2000前言本标准根据企业中实施计算机辅助设计（CAD）的需要，参照GB/T 17825.3—1999《CA D文件管理编号原则》的规定，对JB/T 5054.4—1999《产品图样及设计文件编号原则》（原ZB/T J01 035.4—90）进行了修改与调整:1．增加了第3章“基本原则”，原第3章调为第4章“一般要求”。

2．增加了不同介质CAD图或设计文件的编号应与企业计算机辅助管理信息分类编码相协调的要求。

3．附录A为“提示的附录”，名称改为“常用设计文件尾注号”并增加了设计决策阶段的设计文件及“早期故障分析”等文件的尾注号。

本标准自实施之日起代替JB/T 5054.4—1999。

本标准由全国技术产品文件标准化技术委员会提出并归口。

本标准起草单位：中国机械工业标准化技术协会、机械科学研究院。

本标准主要起草人：杨东拜、孟宪培。

I11 范围本标准规定了机械工业产品图样及设计文件，包括CAD 图和设计文件（以下简称图样和文件或CA D 文件）编号的基本原则和要求。

本标准适用于机械工业产品图样和文件的编号，企业可参照本标准制定细则。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 17710—1999 数据处理校验码系统JB/T 5054.8—1991 产品图样及设计文件通用件和借用件管理办法 JB/T 8823—1998 机械工业企业计算机辅助管理信息分类编码导则3 基本原则3. 1 图样和文件编号一般可采用下列字符：——0~9阿拉伯数字；——A ~Z 拉丁字母（O 、I 除外）； ——短横线、·圆点、/ 斜线。

1.目的为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。

2. 范围本方法适用于公司所有图纸、设计文件的编号。

2.引用标准GB/T5054.4-2000 产品图样及设计文件编号原则GB/T17601.1-1989 技术制图标题栏GB／T14689-1993 技术制图图纸幅面和格式GB/T10609.2—1989 技术制图明细栏GB／T14690-1993 技术制图比例GB／T14691-1993 技术制图字体GB/T17450-1998 技术制图图线4. 总则4.1 每个产品、部件、零件的图样均应有独立的代号；4.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号；4.3 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号；4.4 公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号；4.5 顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。

5. 图纸的编号5.1 基本符号图纸编号一般可采用下列字符：——0～9 阿拉伯数字；——A～Z 拉丁字母（O、I 除外）；——短横线。

5.2 编号的组成5.2.1 本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。

5.2.2 隶属编号由数字组成。

产品代号占两位（由“01—99”表示）。

部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“0”表示）。

零件代号占三位（由“001—999”表示，“000”表示部件）。

部件代号与零件代号中间用短横线隔开。

5.2.3 特征码由客户产品代号表示，基础型产品可以不带特征码。

特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。

汽车新零部件开发的主要阶段和程序一、决策阶段是对市场需求、技术发展、生产能力、经济效益等进行可行性研究及必要的先行试验，作出开发决策的工作阶段。

是新产品研究开发的初期工作，对新产品研究开发的成败起着重要作用，这一阶段包含下列程序。

（一）市场调查和预测。

内容包括国外市场有无同类产品及相关产品；1、国内外同类产品及相关产品的性能指标、技术水平对比；2、同类产品及相关产品的市场占有率，价格及市场竞争能力等；3、顾客对同类产品及相关产品的使用意见和对新产品的要求；4、提出新产品市场预测报告。

（二）技术调查内容包括：1. 国内外技术方针策略；2. 过内外现有的技术现状，产品水平和发展趋势；3. 专利情况及有关最新科研成果采用情况；4. 功能分析；5. 经济效果初步分析；6. 对同类产品质量信息的分析、归纳；7. 同类企业与本企业的现有技术条件，生产管理，质量管理特点；8. 新产品的设想，包括产品性能（如环境条件、使用条件、有关标准、法规、可靠性、外观等），安装布局应执行的标准或法规等；9. 研制过程中的技术关键，根据需要提出攻关课题及检验大纲。

（三）先行试验根据先行试验大纲进行先行试验，并写出先行试验报告。

（四）可行性分析进行产品设计、生产的可行性分析，并写出可行性分析报告，其内容：1. 分析确定产品的总体方案；2. 分析产品的主要技术参数含功能参数；3. 提出攻关项目并分析其实现的可能性；4. 技术可行性（包括先行试验情况，技术先进性，结构，零部件的继承性分析）；5. 产品经济寿命期分析；6. 分析提出产品设计周期和生产周期；7. 企业生产能力分析；8. 经济效果分析：（1）产品成本预测；（2）产品利润预测。

（五）开发决策1. 对可行性分析报告等技术文件进行评审，提出评审报告及开发项目建议书一类文件。

开发项目建议书内容：（1）新产品开发项目（顾客需要、目标预期效果）；（2）市场、顾客调查结果（市场动向、预测需要量）；（3）技术调查结果（国内外同类产品技术分析）；（4）新产品基本构思和特点（初步设想、包括外观要求）；（5）开发方式（自行开发或需引进技术，确定先行研究的内容）；（6）必要的投资概算；（7）可行性分析；（8）销售设想（时间、数量、价格、利润）即竞争性分析。

设计图样编号规定1 范围本标准规定了企业设计图纸的编号原则。

本标准适用于企业产品设计图纸的编号。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T5054.4—2000 产品图样及设计文件编号原则3编号要求3.1图纸分级的名称图纸名称分为：总装图、部件图、组件图、构件图……、零件图等几级。

3.2 图号的组成由字母和数字组成3.2.1 产品代号用大写字母组成，如：LC、LPB、TK等。

3.2.2 产品型号用写在代号后面的数字表示，如：LC125、LPB215、TK50等。

3.2.3 由代号、型号组成的产品编号中要区分特别功能的，用在产品编号后面填写大写字母表示，如LC125FSⅡ等。

3.2.4 总装图的代号是在产品编号后面用.0表示，如：LC125.0、TK50.0、GOJ45.0等。

3.2.5 部件图、组件图、构件图的表示方法，是在总装图或上一级部件、组件代号点的后面填写其所在顺序号表示，如：LC125.1、LC125.2等。

部件、组件等的顺序号是单独成系列，如B-1、B-2等。

零件图不参与排序。

3.2.6 零件代号单独成系列，是在所属组件代号后面填写其本身的序号，中间用横杆连接。

如：LC125-01、LPB240.1-01等。

只有总装图上的零件序号前面取消.0，如总装图号为LPB125.0,其零件图号为LPB125-01。

3.2.7 一个图号中有多个零件时，可在图号数字后面用小写字母区分，如：LC125-10a、LC125-10b等。

3.2.7 图纸的结构(见图1)X·2·2注：X------产品代号，如：LC125、LPB215、TK50等。

图 1 附加说明：本标准由总经理批准；本标准由技术部负责起草。
