兴荣矿井防突设计修改

附件1XX有限公司XX煤矿矿井防突专项设计编制单位:编制人：审核:单位负责人：X年X月X日会审意见会审时间：年月—日主持人：（必须是总工程师或矿长）会审意见共条会审人员签字会审人员必须包括通防副总、地质副总、安全副总，通风、技术、安监、地测、调度室、施工单位部门负责人或技术负责人（必须有助理以上职称）参加。

审批意见：（必须经总工程师和矿长审批）审批人签字:目录前言 (1)第一节编制依据 (1)第二节设计指导思想 (1)第三节存在的主要问题及安全措施 (1)第一章矿井概况 (2)第一节井田概况 (2)第二节地层及地质构造情况 (2)第三节煤层赋存情况 (2)第四节矿井开拓开采 (2)第五节安全系统 (3)第二章煤与瓦斯突出危险性分析 (4)第一节煤层瓦斯基本参数 (4)第二节邻近矿井煤与瓦斯突出危险性 (4)第三节本矿井煤与瓦斯突出危险性评价 (4)第四节突出矿井的新水平和新采区区域突出危险性评估 (4)第三章区域综合防突措施 (5)第一节区域突出危险性预测 (5)第二节区域防突措施 (5)第三节区域防突措施效果检验 (6)第四节区域验证 (7)第四章局部综合防突措施 (8)第一节局部综合防突工作程序和要求 (8)一、工作面预测范围及预测结果 (8)第二节工作面突出危险性预测 (8)第三节工作面防突措施 (9)第四节工作面防突措施效果检验 (10)第五节安全防护措施 (11)第五章突出矿井管理 (12)第一节组织管理措施 (12)第二节防突技术管理 (12)第六章防突仪器、装备 (13)XX矿井防突专项设计前三第一节编制依据1.《煤矿安全规程》(2016版)；2.《防治煤与瓦斯突出细则》(煤安监技装(2019)28号)；3.《煤矿瓦斯抽采达标暂行规定》(安监总煤装(2011)163号)；4.《煤层瓦斯含量井下直接测定方法》(GBH23250);5.《煤矿井下煤层瓦斯压力的直接测定方法》(AQ/T1047-2007);6.《煤与瓦斯突出矿井反向风门设置技术条件》(MT1066-2008);7.《煤矿瓦斯抽采工程设计标准》(GB50471-2018);8.《保护层开采技术规范》(AQ1050-2008);9.《XX井田煤炭资源勘探地质报告》；10.《XX初步设计》及批复；11.《XX安全设施设计》及批复；12.《贵州省煤矿瓦斯灾害防治攻坚行动方案》(黔府办函(2018)204号)；13.《省人民政府关于强化煤矿瓦斯防治攻坚进一步加强煤矿安全生产工作的意见》(黔府办发(2020)3号);14.《省人民政府办公厅关于开展煤矿瓦斯防治攻坚年行动进一步提升瓦斯治理能力的实施意见》(黔府办发(2020)6号)；15.对采掘活动造成威胁的煤层突出危险性鉴定报告或瓦斯参数测定报告。

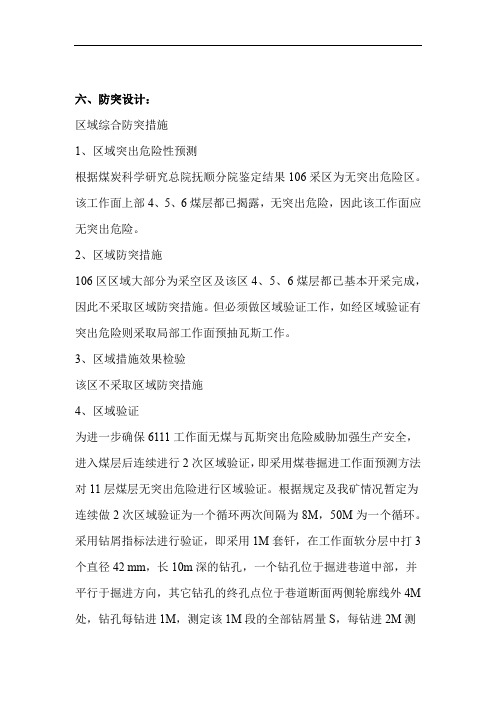

六、防突设计：区域综合防突措施1、区域突出危险性预测根据煤炭科学研究总院抚顺分院鉴定结果106采区为无突出危险区。

该工作面上部4、5、6煤层都已揭露，无突出危险，因此该工作面应无突出危险。

2、区域防突措施106区区域大部分为采空区及该区4、5、6煤层都已基本开采完成，因此不采取区域防突措施。

但必须做区域验证工作，如经区域验证有突出危险则采取局部工作面预抽瓦斯工作。

3、区域措施效果检验该区不采取区域防突措施4、区域验证为进一步确保6111工作面无煤与瓦斯突出危险威胁加强生产安全，进入煤层后连续进行2次区域验证，即采用煤巷掘进工作面预测方法对11层煤层无突出危险进行区域验证。

根据规定及我矿情况暂定为连续做2次区域验证为一个循环两次间隔为8M，50M为一个循环。

采用钻屑指标法进行验证，即采用1M套钎，在工作面软分层中打3个直径42 mm，长10m深的钻孔，一个钻孔位于掘进巷道中部，并平行于掘进方向，其它钻孔的终孔点位于巷道断面两侧轮廓线外4M 处，钻孔每钻进1M，测定该1M段的全部钻屑量S，每钻进2M测定一次钻屑瓦斯解吸指标△h值，用实测的S、△h22值，确定该区突出危险性，如果实测得到的S、△h所有测定值均2小于临界值，并且未发现其它异常情况，则该区无突出危险，否则有突出危险。

参照《防治煤与瓦斯突出规定》的临界指标，确定工作面的钻屑量临界值S为6 kg／m，钻屑瓦斯解吸指标临界值△h2为200Pa。

钻屑指标法验证工作面突出危险性的参考临界值钻屑瓦斯解吸指标S钻屑量1 / 13Δh2）<kg/mPa6200当区域验证为无突出危险时，仍要采取安全防护措施进行采掘作业。

同时，若采掘工作面在该区域进行的首次区域验证时，采掘的突出验证超前距。

前要保留至少2m只要有一次区域验证为有突出危险或超前钻孔等发现了突出预兆，该区域必须执行局部防突措施，经区域验证后无突出危险后方可继续施工。

掘进期间局部防突措施：经区域验证有突出危险，该面必须执行掘进期间局部防突措施。

2016年度矿井防突措施计划根据《煤与瓦斯突出规定》第二十八条有突出矿井的煤矿企业、突出矿井在编制年度、季度、月度生产建设计划时，必须一同编制年度、季度、月度防突措施计划，保证抽、掘、采平衡。

防突措施计划及人力、物力、财力保障安排由技术负责人组织编制，煤矿企业主要负责人、突出矿井矿长审批，分管负责人、分管副矿长组织实施的规定，同时根据能源公司及矿井负责人的统筹安排，编制2015年年度矿井防突生产建设计划及防突措施计划，内容如下：年度矿井防突措施计划编制我们严格按照股份公司相关要求，认真计划区域综合防突措施和局部综合防突措施，严格执行“四位一一体”工作程序，结合生产实际不断规范完善防突治理体系，明确工作责任目标，扎实做好矿井“防突治理”工作，促进矿井安全稳定生产。

一、年度防突措施执行计划（一）防突钻探地点布置年度防突钻孔地点主要围绕11173采面上下巷、1177采面上下巷迎头预抽钻孔以及本煤层钻孔、1177瓦斯治理巷钻场穿层钻孔、回采采面上下巷、1278采面上下巷本煤层钻孔以及底板穿层孔等地点开展具体工作。

迎头抽放孔掩护迎头掘进，本煤层钻孔提前预抽煤层瓦斯，1177瓦斯治理巷穿层钻孔预抽1177运输巷掘进区域瓦斯掩护其掘进，底板抽放孔预抽临近层涌出瓦斯。

（二）防突钻机分布及使用计划我矿现配备矿用ZDY3200L履带式钻机1台；ZDY-1250钻机2 台；ZDY4000L履带式钻机1台；ZD1900S占机2台；ZDY-850S钻机1 台；DY750［钻机16台。

计划在11173采面上下巷设置2台ZD1900S钻机和2台DY750D 钻机用于本煤层钻孔以及钻场、迎头本煤层瓦斯抽放钻孔、地质探放水钻孔施工；1177瓦斯治理巷设置1台ZDY-1250钻机和1台DY750D 钻机用于穿层钻孔施工和地质探放水钻孔；回采采面上下巷设置1台ZDY-1250钻机和2台DY750D占机用于施工钻场、本煤层瓦斯抽放钻孔和底板穿层钻孔；1278采面上下巷2台DY750D占机用于施工钻场、本煤层瓦斯抽放钻孔和底板穿层钻孔。

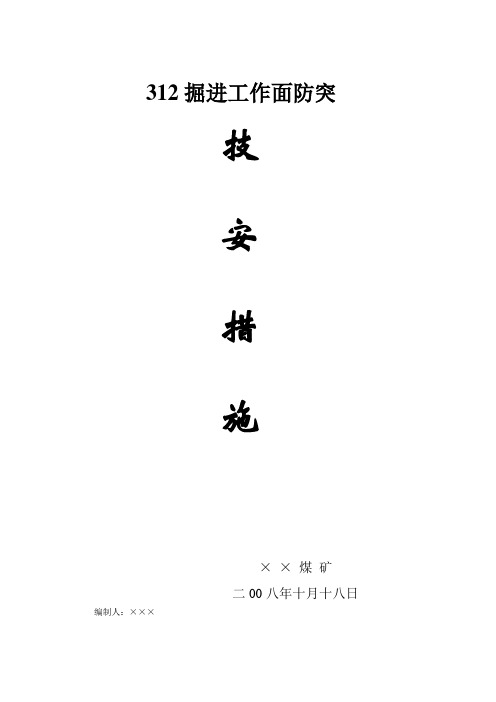

312掘进工作面防突技安措施××煤矿二00八年十月十八日编制人：×××第一章概况一、工程概况：1、312工作面煤层运输巷和煤层回风巷的瓦斯抽放数据由通风科提供，从通风科提供的瓦斯抽放数据，两碛头瓦斯抽放率已达到30%，瓦斯压力在0.7Mpa以下。

经矿研究决定，对312工作面煤层运输巷和煤层回风巷进行掘进。

2、工作位置312工作面位于煤矿井田一水平东翼最后一个区段，312工作面煤层运输巷道标高+312m，煤层回风巷道标高+365m,开切眼标高+312～365m；回风上山标高+312～365m。

详见巷道布置平面图。

3、工程量：煤层运输巷250m，煤层回风巷260m，开切眼120m，回风上山120 m，共计750m煤巷掘进量。

二、区域地质概况1、煤层及围岩特征：详见煤岩层综合柱状图。

2、瓦斯涌出：预计瓦斯绝对涌出量为12 m3/min。

3、地质构造：根据地质勘察提供的资料及已掘进情况表明，无大的构造，不影响掘进。

4、煤层情况：本面煤层厚度1.4～2.2m，煤层倾角27～31度。

5、该面水纹地质条件简单，地表无大的水源存在，仅有季节性冲沟，充水方式为滴水或极少淋水。

6、煤层属高瓦斯煤层，有煤与瓦斯突出危险，掘进按防突管理。

7、地表垂深及采动影响：地表标高水平515～623米，煤层埋深290～324米，地面无民房，掘进对地面不会有较大影响。

8、掘进过程中存在的问题（1）由于上区段是采空区，在掘进过程中应加强工作面顶板的支护管理。

（2）在掘进过程中应加强防治水的管理工作。

（3）在掘进过程中应加强通风瓦斯管理工作，严格执行“四位一体”防突措施。

三、掘进工作面地质概况1、煤层情况××为主采区层，煤层厚度1.4～2.2米，煤层倾角27～29度，密度1.55t/m3。

2、顶底板情况（1）直接顶厚度4～6米，灰、深色砂泥岩，泥质粉砂岩，细砂岩。

（2）老顶为深灰色细砂岩，含火遂石结核，间夹黑色砂质泥岩，粉砂岩，厚度为39～40米。

- 1 -
- 2 -
- 3 -
- 4 -
- 5 -
基础资料应当包括下列内容：
（一）煤层赋存条件及其稳定性；
（二）煤的结构类型及工业分析；
（三）煤的坚固性系数、煤层围岩性质及厚度；
（四）煤层瓦斯含量、瓦斯成分和煤的瓦斯放散初速度等指标；
（五）标有瓦斯含量等值线的瓦斯地质图；
（六）地质构造类型及其特征、火成岩侵入形态及其分布、水文地质情况；
（七）勘探过程中钻孔穿过煤层时的瓦斯涌出动力现象；
（八）邻近煤矿的瓦斯情况。

第九条新建矿井在可行性研究阶段，应当对矿井内
采掘工程可能揭露的所有平均厚度在 0.3m 以上的煤层进
行突出危险性评估。

评估结果作为矿井立项、初步设计和指导建井期间揭煤作业的依据。

- 7 -
- 8 -
- 10
- 11
- 12
- 13
- 14 -
- 15 -
- 16 -
- 17 -
- 18 -
- 19 -
- 20 -
- 21 -
- 24 -。

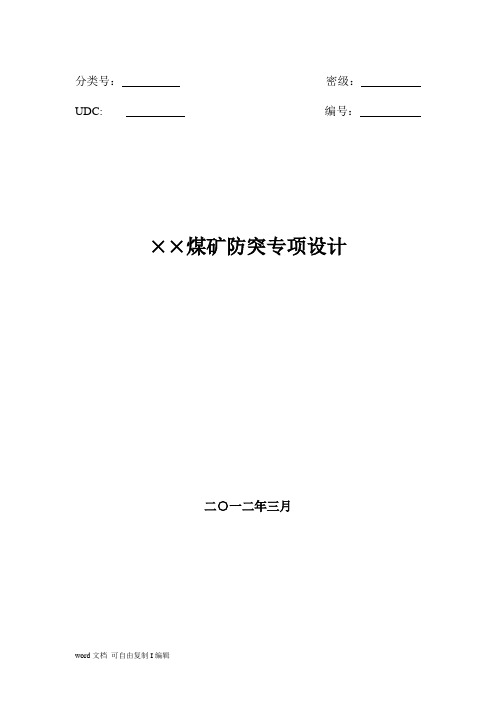

分类号：密级：UDC: 编号：××煤矿防突专项设计二○一二年三月目录1矿井概况 (3)1.1井田概况 (3)1.1.1 位置与交通 (3)1.1.2 地形地貌 (4)1.1.3 气象及地震 (4)1.2地层及地质构造情况 (5)1.2.1 地层 (5)1.2.2 地质构造 (9)1.3煤层赋存情况 (12)1.4矿井开拓与开采 (13)1.4.1 开拓方式 (13)1.4.2 井田开拓、开采顺序 (14)1.5矿井通风情况 (16)1.5.1 通风方式 (16)1.5.2 矿井供风量 (16)1.6矿井瓦斯情况 (17)1.7周边矿井情况 (17)2煤与瓦斯突出危险性初步评价 (18)2.1突出危险性评价指标 (18)2.2煤与瓦斯突出危险性评价 (20)3矿井防突基本要求 (20)4区域综合防突措施 (22)4.1区域突出危险性预测 (22)4.1.1 井筒（石门）揭煤区域突出危险性预测 (24)4.1.2 掘进工作面区域突出危险性预测 (25)4.1.3 回采工作面区域突出危险性预测 (26)4.2区域防突措施 (27)4.2.1 区域防突措施方法选择 (27)4.2.2 预抽煤层瓦斯区域防突要求 (28)4.2.3 地面井大面积预抽3号煤层瓦斯措施 (29)4.2.4 井筒（石门）揭煤工作面区域防突措施 (29)4.2.5 大巷及首采工作面掘进巷道区域防突措施 (30)4.2.6 回采工作面区域防突措施 (33)4.3预抽煤层瓦斯区域措施效果检验 ................................................... - 36 -4.3.1 区域措施效果检验要求............................................................. - 36 -4.3.2 井筒（石门）揭煤工作面区域防突措施效果检验................. - 37 -4.3.3 掘进工作面区域防突措施效果检验......................................... - 38 -4.3.4 回采工作面区域防突措施效果检验......................................... - 39 -4.4区域验证 ........................................................................................... - 42 -4.4.1 井筒（石门）揭煤工作面区域验证......................................... - 43 -4.4.2 掘进工作面区域验证................................................................. - 44 -4.4.3 回采工作面区域验证................................................................. - 45 - 5局部综合防突措施 ......................................................................................... - 46 -5.1局部综合防突措施基本程序 ........................................................... - 46 -5.2首采煤层局部突出危险性预测 ....................................................... - 47 -5.2.1 井筒（石门）揭煤工作面局部突出危险性预测..................... - 47 -5.2.2 煤巷掘进工作面突出危险性预测............................................. - 48 -5.2.3 回采工作面突出危险性预测..................................................... - 50 -5.3局部防治突出措施 ........................................................................... - 50 -5.3.1 井筒（石门）揭煤工作面防突措施......................................... - 50 -5.3.2 煤巷掘进工作面防突措施 (53)5.3.3 回采工作面防突措施 (53)5.4工作面措施效果检验 (54)5.4.1 石门揭煤工作面防突措施效果检验 (54)5.4.2 煤巷掘进和采煤工作面防突措施效果检验 (55)5.5安全防护措施 (58)5.5.1 采区避难所 (58)5.5.2 反向风门 (58)5.5.3 远距离爆破 (59)5.5.4 工作面避难所 (59)5.5.5 压风自救 (60)5.5.6 隔离式自救器 (60)6防突机构的建立及培训 (61)6.1成立矿级防突工作领导组 (61)6.2成立区（科）级防突管理机构 (61)6.3防突管理机构职责 (61)6.4矿井人员培训 (61)6.5防突组织管理 (62)6.5.1 防突规划、计划的编制 (62)6.5.2 防突措施制定与实施 (62)6.5.3 防突工作面安全报告与审批制度 (63)6.5.4 防突资料的收集、整理分析，填报突出卡片制度 (63)6.5.5 矿井突出工作面的挂牌管理制度 (63)6.5.6 日常技术管理工作 (63)7劳动定员与防突设备 (64)7.1劳动定员 (64)7.2防突仪器、装备 (64)附录A：煤与瓦斯突出矿井基本情况调查表 (65)附录B：煤与瓦斯突出记录卡片 (66)附录C：矿井煤与瓦斯突出汇总表 (67)附录D：防治煤与瓦斯突出岗位责任制 (68)参考文献 (73)前言根据《防治煤与瓦斯突出规定》第十四条规定：有突出危险的新建矿井及突出矿井的新水平、新采区，必须编制防突专项设计。

目录前言 (1)第一章矿井基本情况及瓦斯地质条件 (4)第一节井田概况 (4)第二节地质条件 (6)第三节矿井开拓及开采 (22)第四节矿井通风 (23)第二章矿井瓦斯基本参数与突出危险性 (25)第一节煤与瓦斯突出的煤体结构条件 (25)第二节煤层瓦斯含量和瓦斯压力 (26)第三节矿井瓦斯抽放 (29)第四节煤层突出危险性及突出特点 (31)第三章矿井突出区域危险性预测 (35)第一节区域预测方法及指标 (35)第二节煤与瓦斯区域突出危险性预测 (35)第四章工作面突出危险性预测 (43)第一节工作面预测方法 (43)第二节石门揭煤工作面突出危险性预测 (44)第三节煤巷掘进工作面突出危险性预测 (45)第四节采煤工作面突出危险性预测 (47)第五章区域性防治煤与瓦斯突出措施 (49)第一节开采保护层 (49)第二节预抽煤层瓦斯 (54)第六章局部防治煤突出措施 (58)第一节石门（井巷）揭煤局部防治突出措施 (58)第二节掘进工作面局部防治煤与瓦斯突出 (63)第三节采煤工作面局部防治煤与瓦斯突出 (67)第七章防治煤与瓦斯突出措施的效果检验 (70)第一节区域防治煤与瓦斯突出措施效果检验 (70)第二节局部防治煤与瓦斯突出措施效果检验 (73)第八章安全防护措施 (75)第一节震动放炮 (75)第二节远距离爆破 (78)第三节避难硐室 (79)第四节压风自救系统 (90)第五节反向风门 (91)第六节其它安全措施 (92)第九章矿井防治煤与瓦斯突出的一般规定 (96)第一节防突组织机构及防突责任制 (96)第二节防突技术管理 (98)第三节防突安全培训 (101)第四节综合防突措施的程序和要求 (102)第五节防突设备配备 (107)第十章煤与瓦斯突出事故专项应急救援预案 (109)第一节应急预案编制概述 (109)第二节突出事故类型和危害程度分析 (110)第三节应急处置基本原则 (111)第四节应急组织机构和职责 (112)第五节突出事故预防与预警 (116)第六节突出事故信息报告程序 (116)第七节突出事故应急处置 (118)第八节应急物资与装备保障 (121)第十一章投资估算 (123)附表 (128)附表1 综合指标法预测区域突出危险性报告表 (128)附表2 石门揭煤工作面突出危险性预测记录表 (129)附表3 防治突出技术措施效果检验报告单 (130)附表4 采掘工作面临近未保护区域通知单 (131)附表5 煤与瓦斯突出记录卡片 (132)附表6 煤与瓦斯突出矿井基本情况调查表 (133)附表7 矿井煤与瓦斯突出汇总表 (134)附录：1、黑龙江省煤炭生产安全管理局文件黑煤生产发［2011］431号《关于二○一个年第一批矿井瓦斯等级和二氧化碳涌出量核准结果的通知》；2、采矿许可证；3、煤炭生产许可证；4、安全生产许可证；5、2003年9月煤科总院抚顺分院所、2006年黑龙江省煤田地质测试研究中心作的《桃山煤矿85、93、72、79、90等煤层煤尘爆炸性鉴定报告》；6、2009年9月煤炭科学研究总院重庆研究院所作的《桃山煤矿85、93、94、90、79、65等煤层自燃倾向性鉴定报告》；附图目录：1、桃山煤矿二水平（-400）开拓系统图；2、桃山煤矿通风系统示意图；3、桃山煤矿避灾系统示意图；4、桃山煤矿防尘系统示意图；5、桃山煤矿通讯系统示意图；6、桃山煤矿85号煤层瓦斯地质图。

煤矿防突方案设计前言水城县阿戛祥雅煤矿地处水城县南东直距22km处，属水城县阿戛乡管辖。

由原来的祥发煤矿和四丫口煤矿整合而成。

2010年9月，委托江苏第一工业设计院有限责任公司编制了《水城县煤矿开采方案设计（变更）》，在该方案的基础上2008年3月委托贵州创新矿冶工程开发有限责任公司作《贵州省水城县阿戛乡祥雅煤矿安全专篇》的编制。

该矿主采煤层为C4、C6、C9煤层3层，该矿至今虽未发生过煤与瓦斯突出事故。

根据《防治煤与瓦斯突出规定》国家安全生产监督管理总局令第 19 号及贵州省煤炭管理局文件黔安监管办字【2007】345号《关于加强煤矿建设项目煤与瓦斯突出防治工作的意见》，矿区位于突出危险区域，矿井按煤与瓦斯突出矿井进行管理。

为此，矿作《祥雅煤矿防突方案设计》的编制工作。

一、编制本设计方案的依据1、《防治煤与瓦斯突出规定》国家安全生产监督管理总局令第 19 号2、《煤矿安全规程》（2010 ）国家煤矿安全监察局；3、国家局安监总煤行〔2007〕167号《国家安全监管总局国家煤矿安监局关于所有煤矿必须立即安装和完善井下通讯、压风、防尘供水系统的紧急通知》；4、贵州省煤炭管理局、贵州煤矿安全监察局文件黔煤办字（2005）161号《关于我省小型煤矿瓦斯抽采有关事宜的通知》；5、贵州省安全生产监督管理局、贵州煤矿安全监察局、贵州省煤炭管理局文件黔安监管办字【2007】345号《关于加强煤矿建设项目煤与瓦斯突出防治工作的意见》；6、贵州省煤炭管理局文件黔煤生产字 [2009]252号《关于六盘水市煤炭局“关于煤矿瓦斯等级及二氧化碳涌出量鉴定结果的报告”批复》7、祥雅煤矿现场采掘、通风、生产、瓦斯地质等相关资料。

二、防治煤与瓦斯突出概述煤与瓦斯突出是一种复杂的矿井瓦斯动力现象，到目前为止，对各种地质，开采条件下突出发生的规律还没有完全掌握。

因此，突出矿井各级领导干部都必须把防治突出作为一项重要工作来抓，全体职工都必须严格执行《防治煤与瓦斯突出规定》。

安全工程专业防突设计指导书一、防突工程设计的程序1．防突工程设计的程序1)对矿井煤与瓦斯突出事故进行调查分析，搞清已发生突出的类型和原因。

大量地收集有关基础资料和数据。

查阅国内外有关防治突出的先进技术和先进经验。

2)选择并确定适合本矿区的煤与瓦斯突出的预测预报方法；3)选择技术上可行、经济合理、效果显著的防治突出的技术措施；4)详细设计综合防治突出工程。

包括：突出危险性的预测预报；防治突出的技术措施、防灾措施实施后的效果检验方法和防灾措施实施的安全措施。

二、防突工程设计的内容题纲第一章概述第一节设计依据及原则一、编制设计的依据1、《煤矿安全规程》（2006版）、《防治煤与瓦斯突出规定》（征求意见稿）及煤炭行业主管部门的有关瓦斯治理文件等国家法规、行业条例和上级文件精神；2、《井田精查地质勘探报告》3、《技术改造初步设计说明书》4、矿方提供的其他有关文字资料和图纸。

二、防突方案设计的指导思想与原则1、贯彻执行安全生产“安全第一，预防为主，综合治理”和瓦斯治理“先抽后采、监测监控、以风定产”的指导方针，认真执行《煤矿安全规程》、《防治煤与瓦斯突出细则》、《国有煤矿瓦斯治理规定》等国家法规、行业条例和上级文件精神，确保“四位一体”综合防突措施执行到位和矿井安全生产。

2、坚持“区域防突为前提、局部防突为补充”的防突工作原则，坚持“多措并举、可保必保、应抽必抽、抽采平衡、效果达标”的区域防突工作理念，实现“不掘突出头、不采突出面”的防突工作目标。

3、按照“一切从实际出发”、“实事求是”的原则，编制既符合行业技术安全政策，又结合煤矿开采实际的切实可行的近期及今后生产的方案。

第二节矿井地质概况包括：煤层厚度及其稳定性、煤的结构类型及工业分析、煤层围岩的性质及厚度、地层产状、构造类型及其特征、煤层瓦斯含量、煤层瓦斯成分、煤的瓦斯放散初速度、水文地质概况、火成岩侵入形态及其分布、以及勘探工程中钻孔透煤时的瓦斯涌出动力现象（如顶钻、夹钻、喷孔）等方面。
