当前位置：文档之家 › 道路建筑材料课件——集料试验

道路建筑材料课件——集料试验

  • 格式：ppt
  • 大小：1.67 MB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

JTG E422005公路工程集料试验规程 ppt课件

JTG E422005公路工程集料试验规程 ppt课件

规格要求的系列样品筛。标准筛筛孔为正方形(方孔
筛)，筛孔尺寸依次为75㎜、63㎜、53㎜、37.5㎜、
31.5㎜、26.5㎜、19㎜、16㎜、13.2㎜、9.5㎜、
4.75㎜、2.36㎜、1.18㎜、0.6㎜、0.3㎜、0.15㎜、
0.075㎜。
2020/12/27
• 12 .表观相对密度(视比重)
表观密度与同温度水的密度之比值。
• 13 .表干密度(饱和面干毛体积密度)
单位体积(含材料的实体矿物成分及其闭口孔隙、开口
孔隙等颗粒表面轮廓线所包围的全部毛体积)物质颗粒
的饱和面干质量。
2020/12/27
19
一、术 语
• 14.表干相对密度(饱和面干毛体积相对密度) 表干密度与同温度水的密度之比值。
• 15.毛体积密度 单位体积(含材料的实体矿物成分及其闭口孔隙、开 口孔隙等颗粒表面轮廓线所包围的毛体积)物质颗粒 的干质量。
• 16.毛体积相对密度 毛体积密度与同温度水的密度之比值。
• 17.石料压碎值 按规定方法测得的石料抵抗压碎的能力，以压碎试验 后小于规定粒径的石料质量百分率表示。
• 18. 集料空隙率(间隙率) 2020集/12/2料7 的颗粒之间空隙体积占集料总体积的百分比。 20
一、术 语
• 19.砂率
水泥混凝土混合料中砂的质量与砂、石总质量之比， 以百分率表示。
• 20.针片状颗粒
指粗集料中细长的针状颗粒与扁平的片状颗粒。当颗 粒形状的诸方向中的最小厚度(或直径)与最大长度(或 宽度)的尺寸之比小于规定比例时，属于针片状颗粒。
• 21.标准筛
对颗粒性材料进行筛分试验用的符合标准形状和尺寸
水泥、消石灰、粉煤灰等矿物质有时也可作为填料使

公路工程试验检测人员培训建筑材料PPT课件

公路工程试验检测人员培训建筑材料PPT课件
集料公称最大粒径：可能全部通过或允许有 少量存留的最小标准筛筛孔尺寸。
5
一、集料基本概念 ——标准筛
标准筛概念 根据最新规范要求，沿用多年的两套
标准筛系统统一为一种规格，孔的形状全 部为方孔，其中的孔径设置有： 75mm、63mm、53mm、37.5mm、31.5mm、 26.5mm、19mm、16mm、13.2mm、9.5mm、 4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、 0.15mm、0.075mm 。
抗磨光值：用于评定抗滑能力； 了解和掌握针对这些性质所涉及的试验方法、操作过程 和注意事项.
11
三、粗集料表面特征
针片状颗粒——强调的内容： （1）针片用状颗粒的定义； （2）针片状颗粒试验检测方法； （3）分别从针对混凝土用集料和沥青混合料
用两方面区分不同定义、试验方法.
12
四、细集料技术性质
密度种类
（1）
真密度＝材料自身质量
材料自身体积
（2）
表观密度＝ 质量
表观体积
（表观体积＝材料自身体积+闭口孔隙）
（3）
毛体积密度＝质量
毛体积
（毛体积＝材料自身体积＋闭口和开口孔隙）
8
二、粗集料的技术性质 ——物理性质（1）
（4）
表干密度＝表干质量 毛体积
（表干质量＝材料自身质量＋开口孔隙中吸的水） （毛体积＝材料自身体积＋闭口和开口孔隙）
压碎指标值＝ 0.816X压碎值-5
17
洛杉矶磨耗试验
注意不同规格（目的） 材料需要不同粒径粒 径组合搭配；
评定结果的尺寸为 1.7mm；
两次平行试验差值应 不大于2%，算术平均 值作为测定值。
18
针片状颗粒（混凝土）检测

集料(道路建筑材料课件)

集料(道路建筑材料课件)
二、仪器设备及材料
标 准 筛 （ 4.75mm 9.5mm 16mm
19mm 26.5mm 31.5mm 37.5mm
针、片状规准仪
石
的方孔筛,根据需要选用 ）
三、操作步骤
1、试验准备
2、测出针、片状
3 、称 量
将试样在室内风干，并 用四分法缩分至满足规 范要求的质量（ m0 ）。
• 按照规范所规定的粒级进 行筛分；
(mL)
①
②
③ ④=③-① ⑤ ⑥=⑤-②
1
2
试样堆积密度 (g/cm3)
⑦=④/⑥
28

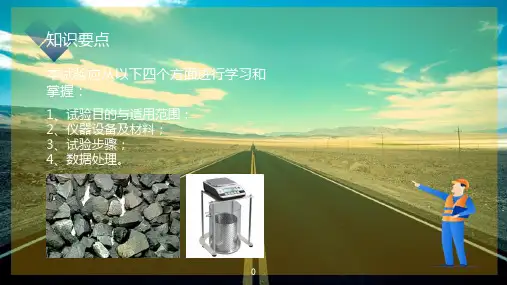

知识要点
本试验应从以下四个方面进行学习和掌握
1、试验目的与适用范围 2、仪器设备及材料 3、试验步骤 4、数据处理
水泥混凝土用粗集料针片状颗粒含量试验 （JTG E42 T0311--2005）
一、试验目的及适用范围
粗集料毛体积密度试验(网篮法)（JTG E42 T0304--2005）
二、仪器设备及材料
毛刷、方盘、方铲
4
标准筛
粗集料毛体积密度试验(网篮法)（JTG E42 T0304--2005）
二、仪器设备及材料
毛刷、方盘、方铲
吊篮：直径和高度为150mm 左右，具有密集的孔眼。
5
三、操作步骤
1、试验准备
细集料表观密度试验（JTG E42 T0328--2005）
二、仪器设
4、测另1份试样
按2-3步骤进行另 1份试样的测定。
1、试验准备
2、称烘干质量、（瓶+ 集料+水）质量
3 、称（瓶+水）质量
（1）用四分法将试样缩分 至650g左右，并在干燥器 内冷却至室温； （2）在温度为105℃±5℃ 的烘箱中烘干至恒重 （3）试样分成两份备用。

道路建筑材料检测与应用课件第3章

道路建筑材料检测与应用课件第3章

冲击值越小,表示集料的抗冲 击性越好
冲击值试验仪
3.磨光值（简称PSV ）
抗滑面层应选用磨光值高的集料，如玄武岩、 安山岩、砂岩和花岗岩。
集料磨光值愈高，表示其抗滑性愈好。
加 速 磨 光 试 验
摆 式 摩 擦 系
机
数
测
定
仪
4.磨耗值
定义：用于评定抗滑表层的集料抵抗车轮磨 耗的能力。集料磨耗值愈高，表示集料的耐 磨性愈差。
通过百分率 /%
P1=100- A1 P2=100- A2 P3=100- A3 P4=100- A4 P5=100- A5 ┇ Pk=100- Ak ┇ ┇ ┇ Pn=100- An
4. 粗集料针片状颗粒含量
针状颗粒：颗粒长度大于平均粒径的2.4倍的颗粒 片状颗粒：颗粒厚度小于平均粒径的0.4倍的颗粒
3.级配的表示方法——级配参数
（1）分计筛余百分率 是指某号筛上的筛余质量占试样
总质量百分率。
（2）累计筛余百分率 是指某号筛的分计筛余百分率和
大于该号筛的各筛分计筛余百分率 之总和。
（3）通过百分率 是指通过某号筛的试样质量占试
样总质量的百分率，即100与某号 筛累计筛余百分率之差。
分计筛余、累计筛余和通过量的关系
3（1.45）mm 标准筛：对颗粒材料进行筛分试验应用的符合 26标.5准mm形状和尺寸规格要求的系列样品筛。
19mm 16mm 13.2mm 9.5mm 4.75mm 2.36mm 1.18mm 0.6mm 0.3mm 0.15mm 0.075mm
2.试验检测方法
筛分试验：
就是将集料通过 一系列规定筛孔尺寸 的标准筛，测定出存 留在各个筛上的集料 质量，根据集料试样 的质量与存留在各筛 孔尺寸标准筛上的集 料质量。

[PPT]公路集料试验操作方法及注意事项78页_ppt

[PPT]公路集料试验操作方法及注意事项78页_ppt

粗集料密度及吸水率（网篮法）所用仪器
粗集料压碎值

目的和适用范围
集料压碎值用于衡量石料在逐渐增加的荷 载下抵抗压碎的能力，是衡量石料力学性能的指 标，以评定其在公路工程中的适用性。
试验工作程序及样品处置
1.样品处置程序
委托送样或现场取样→样品编号→样品区→从待检样品 区取样品→试验室进行样品试验/检测→样品试验/检测完 毕→剩余样品放入已检样品区按规定集中处理→完毕



数据处理

计算公式
按计算公式计算粗集料洛杉矶磨耗损失， 准确至0.1％。 m m 2 100 Q 1 m
1
以两次平行试验结果的算术平均值作为磨耗损失的测定值， 两次试验结果的差值不得大于2%。
注意事项

加入钢球时要称量钢 球的总质量，使之符 合规范要求（使用时 间较长时应及时更换）

设定回转次数为500次 （次数随磨耗等级而 定）
粗集料冲击值

目的与适用范围


试验操作过程



提起吊篮，稍稍滴水后，将试样倒人浅搪瓷盘中，或直接 将粗集料倒在拧干的湿毛巾上。注意不得有颗粒丢失，或 有小颗粒附在吊篮上。稍稍倾斜搪瓷盘，用毛巾吸走漏出 的自由水。用拧干的湿毛巾轻轻擦干颗粒的表面水，至表 面看不到发亮的水迹，即为饱和面干状态。当粗集料尺寸 较大时，可逐颗擦干。注意拧湿毛巾时不要太用劲，防止 拧得太干。擦颗粒的表面水时，既要将表面水擦掉，又不 能将颗粒内部的水吸出。整个过程中不得有集料丢失。 立即在保持表干状态下，称取集料的表干质量。 将集料置于浅盘中，放入105℃±5℃的烘箱中烘干至恒 重。取出浅盘，放在带盖的容器中冷却至室温，称取集料 的烘干质量。 对同一规格的集料应平行试验两次，取平均值作为试验结

《集料试验》课件

《集料试验》课件

样本组成
1. 水泥 CEM I 42.5 2. 3 种不同颗粒大小的集
料（0-5mm, 5-10mm, 3. >砂1子0mm） 4. 外加剂 5. 水
试验结果
• 泌水率：13% • 流动性：300mm • 抗压强度：55MPa • 2 小时收缩率：0.035%
对照组
在相同条件下试验，但使用传 统的集料混合方案，结果与样 本组差别较大。
相关图表展示
质量比 压缩强度
0-5mm集料 30% 56.2MPa
5-10mm集料 40% 52.3MPa
>10mm集料 30% 51.8MPa
结论与展望
1 结论
样本组的混凝土性能优于对照组，集料种类和比例的优化对混凝土质量具有重要影响。
2 展望
进一步研究集料的物理力学性质和表面形貌，开发出更多种类的集料，以更好地支持工 程应用。
《集料试验》PPT课件
本课件将介绍集料试验的目的、步骤和结果分析，同时会有一些相关图表和 实验数据统计，最后还有我们的结论和展望。
试验目的
理论意义
探究集料的物理化学性质，了解其形成机理和影响因素。
工程应用
改善混凝土性能，提高工程质量，降低成本，减少对环境的污染。
试验步骤
1
材料准备
准备好所需的集料和试验设备，注意消毒验步骤进行操作，记录每一步的细节和数据。
3
实验结束
整理实验数据，清洗试验设备和容器。
试验结果分析
试验前集料表面形貌
采用扫描电子显微镜观察集料表面，发现存在明显 裂纹和颗粒间的联结不良现象。
试验后混凝土表面质量
通过做混凝土样板，测试表面光洁度和压强，与对 照组相比，发现明显提升。
实验数据统计

《道路工程集料》课件

《道路工程集料》课件

集料应具有良好的透水性和排水 性，以迅速排除路面的积水。
集料还应具有足够的硬度和稳定 性，以承受车辆的载荷和防止集 料松散。
集料的选择还应考虑当地的气候 和土壤条件，以确保路面的耐久 性和稳定性。
04
集料的质量检测与控制
取样方法
随机取样
在料堆或运输工具上随机 选取样品，确保取样的代
表性和公正性。
不同集料对各种腐蚀性物质的抵抗能力不同，了解和掌握集料的抗腐 蚀性对道路工程具有重要意义。
力学性质
抗拉强度和抗剪强度
抗拉强度和抗剪强度是评价集料在拉力和 剪切力作用下的性能指标。
A 抗压强度
抗压强度是指集料抵抗压力的能力 ，是评价集料质量的重要指标之一
。
B
C
D
耐久性
耐久性是指集料在各种环境因素作用下保 持其性能稳定的能力，耐久性好的集料能 够延长道路工程的使用寿命。
破碎
利用破碎机将大块矿石破 碎成小块。
磨细
将筛分后的集料进一步磨 细，以满足工程需要。
储存与运输
集料加工后需储存于堆场 ，并通过运输工具将其运 至施工现场。
集料生产中的环境保护
粉尘控制
采取喷雾、除尘器等措施减少粉 尘排放。
噪声控制
选用低噪声设备，合理布置生产 线以降低噪声。
废水处理
对生产过程中产生的废水进行处 理，确保达标排放。
03
集料在道路工程中的应用
沥青路面
01
沥青路面集料主要用于铺设道 路表面，提供车辆行驶的摩擦 力，防止车辆打滑。
02
集料的选择和质量对沥青路面 的性能和使用寿命有重要影响 。
03
7
集料应具有足够的硬度和耐磨
性，以承受车辆的反复碾压。

jtg-e-公路工程集料试验规程课件 (一)

jtg-e-公路工程集料试验规程课件 (一)

jtg-e-公路工程集料试验规程课件 (一)随着我国公路建设事业的不断发展，公路工程建设所需的各种材料得到了快速的发展和完善。

作为公路工程的重要组成部分，公路集料试验规程的制定对于公路工程建设至关重要。

而JTG-E-公路工程集料试验规程课件，则是公路工程集料试验规程中的一个重要指导文件和工具。

JTG-E-公路工程集料试验规程课件为公路工程建设的集料试验提供了完善的指导手册和规程。

这一规程不仅包含了各种集料试验的技术操作细节，还在试验过程中提供了专业的技术支持和实用的实验案例。

这样通过这一规程对于集料试验的操作人员和相关人员都能够更好的了解其试验的流程和操作要求，从而有效确保试验质量和试验结果的准确性。

在课件的正式使用过程中，它主要分为课件的引言、试验标准、试验方案、基础试验、特殊试验、试验结果的正式分析等几部分内容。

其中每一部分都包含了详细的试验流程和操作方法，而这些方法都是经过专业认可的，可信可靠的集料试验方法。

这样能够更加确保了集料试验的标准化和规范化，有效的减少了试验中的误差和不确定因素。

除此之外，JTG-E-公路工程集料试验规程课件还拥有一些独特的优势。

在试验的过程中，通过案例分析和操作步骤的详细细节介绍，试验人员能够更好的了解集料试验的重要性、规范性以及重要参数的相关标准和设置。

这样，对不同级别和类别的公路工程，都能够根据试验要求得到有效的数据和信息，实现公路工程建设的优化和提升。

综上所述，JTG-E-公路工程集料试验规程课件的出现，具有重要的现实意义和历史意义。

它为公路工程建设的集料试验提供了一个规范和标准的处理方式，能够有效提升公路工程质量和建设规范化的水平。

同时，通过课件的学习和应用，能够更好的减少试验中的误差和不确定因素，实现精准试验和有效结果分析。

在公路工程建设的过程中，一定要重视JTG-E-公路工程集料试验规程课件的应用和推广，实现公路工程建设的优化和提升。

《集料试验》PPT课件

《集料试验》PPT课件

空隙率
Type
I
Porosity/%
≦43
II
III
≦45
≦47
26
2021/1/23
精选课件ppt
验。
12
2021/1/23
精选课件ppt
砂的堆积密度与空隙率测定
➢主要仪器：容量筒。金属圆柱形，容积1L，内 径108mm，净高109mm。
堆积密度容量筒
13
2021/1/23
精选课件ppt
砂的堆积密度与空隙率测定
➢ 试验步骤：
1．称取过4.75mm筛的烘干试样。
2．称容量筒重量m1（kg），下料斗口距筒口50mm。 3．称出容量筒连同砂样的总重量m2（kg）。 4．容量筒容积校正
粗(Mx=3.1～3.7) 中(Mx=3.0～2.3) 细(Mx=1.6～2.2) 特细（Mx=1.5~0.7）（仅JGJ）
9
2021/1/23
精选课件ppt
GB14684
2021/1/23
精选课件ppt
➢JGJ52
Nominal diameter
I
II
III
5.00mm 10~0
10~0
10~0
19
2021/1/23
精选课件ppt
2021/1/23
精选课件ppt
GB/T 14685
➢JGJ 52
20
石的表观密度试验（液体天平法）
➢主要仪器: 液体天平 筛（4.75mm）等。
21
2021/1/23
精选课件ppt
表观密度试验步骤
1．将石子试样筛去4.75mm以下颗粒,洗净。
2．称量干试样量m0；
0
( m0

《集料试验》课件

《集料试验》课件

数据可视化
通过图表、曲线等方式将数据分 析结果可视化，便于理解和解释
。
试验结果评价与建议
评价标准
根据相关标准和规范，制定评价标准，对试验结 果进行评价。
结果解读
对试验结果进行深入解读，挖掘数据背后的意义 和价值。
建议措施
根据试验结果，提出针对性的建议措施，指导集 料生产和应用。
05
集料试验案例分析
《集料试验》PPT课件
目录 Contents
• 集料试验概述 • 集料试验方法 • 集料性能指标 • 集料试验数据处理与分析 • 集料试验案例分析
01
集料试验概述
集料定义与分类
集料定义
集料是指在混合料中起填充和支 撑作用的粒状材料，是混凝土等 结构的重要组成部分。
集料分类
根据粒径大小，集料可分为粗集 料和细集料；根据来源，可分为 天然集料和人造集料。
耐久性
集料在各种环境因素作用下保持性能 稳定的能力。
耐候性
抗化学腐蚀性
集料抵抗化学物质侵蚀的能力，对于 特殊环境下的建筑材料选择具有重要 意义。
集料在不同气候条件下的性能稳定性 ，影响集料的使用寿命。
04
集料试验数据处理与分析
数据处理方法
平均值和标准差
计算数据的平均值和标准差，了 解数据的集中趋势和离散程度。
质量控制措施
列举有效的质量控制措施，如 定期检测、质量追溯等。
存储与运输
说明集料在存储和运输过程中 的注意事项。
质量管理体系
简述建立和完善集料质量管理 体系的重要性。
THANKS
针状颗粒是指长度与宽度之比大于3 的颗粒，片状颗粒则是指厚度与宽度 之比小于0.3的颗粒。这些数据可以帮 助评估集料的形状和质量，进而影响 混合料和混凝土的工作性能和强度。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▪ 粗集料用网篮法测定：
• 试样取料量由集料最大粒径确定 • 须做两次平行试验 • 平行试验容许误差为0.02g/m3 • 试样须浸水24h
▪ （2）毛体积密度
h
vs
ms vn vi
m vh
▪ （3）堆积密度松装密度、紧装密度
• 堆积密度是指粒状材料，在堆积状态下单位体积的质量。
m m
vs v vv v
失。
▪ 4、力学性质： ▪ 压碎值 ▪ 磨耗度 ▪ 抗滑表层三项指标
▪ 1）粗集料压碎值
▪ 取试样：粒径13.2mm—9.5mm；质量3kg；在 10min内达到400kN总荷载，稳压5s后，将试样过 2.36mm筛，称其筛余质量。压碎值计算公式如下：
▪ 式中：---压碎值
Qa
m1 m0
100
▪ m0---试样总质量
• 因此，材料的表观密度与其内部构成状态及含水状态 有关。
a
ms
vs vn
m va
测定瓶+ 砂+水的 质量m1
细集料表观密度ρa的测定：容量瓶 法
测定瓶+ 水的质 量m2
式中： m0——砂试样的烘干质量，g； m0＝300g； m1——砂试样、水及容量瓶总
质量，g; m2——水及容量瓶总质量，g。
ai
mi 100 M
Ai a1 a2 ai
• 通过百分率
pi 100 Ai
振筛机
▪ （2）粗度
▪ 细度模数:
Mx
( A0.15
A0.3
A0.6 A1.18 100 A4.75
A2.36 ) 5A4.75
▪ 砂的粗度分类
▪ Mx=3.7~3.1为粗砂 ▪ Mx=3.0~2.3为中砂 ▪ Mx=2.2~1.6为细砂
粒含量 ▪ 7．能用石料压碎值试验仪、压力机测定粗集料的
压碎值
学习任务书
检测用于拌制水泥混凝土或沥青混合料 的粗细集料的各项技术指标，判定是否满足 技术标准的要求。
一、集料的技术性质
▪ 工程上以粒径的大小为界，通常将集料分粗 集料及细集料；其中在沥青混合料中，以 2.36mm为界，在水泥混凝土中以4.75mm为 界。
▪ 必须除去超粒径部分颗粒后，再进行筛分试验
▪ 有关参数计算
▪
①通过0.075筛孔的集料含量
p0.075
m1 m2 m1
100
▪ ②分计筛余百分率
▪ ③累计筛余百分率
ai
mi mo
100 p0.075 100
Ai a1 a2 ai
▪ ④通过百分率
pi 100 Ai
▪ 3、坚固性 ▪ 用Na2SO4溶液干湿循环5次后，测定试样质量损
学习情境1-2
集料试验
学习目的
▪ 1．能用容量瓶测定细集料的表观密度 ▪ 2．能用网篮法测定粗集料的表观密度、吸水率 ▪ 3．能用容量筒测定粗细集料的堆积密度 ▪ 4．能用标准筛、摇筛机进行粗细集料颗粒分析，
对试验数据进行分析，确定试样的粗细程度 ▪ 5．能用砂当量测定仪测定细集料的砂当量 ▪ 6．能用规准仪或游标卡尺测定粗集料的针片状颗
▪ （4）空隙率
n
1
a
100
0 0
砂堆积密度测定
颗粒材料 空隙
将容量筒内材 料刮平，容量 筒的容积即为 材料堆积体积
▪ 2、级配
▪ （1）细集料的级配——用筛分法测定
▪ 标准筛:4.75 2.36 1.18 0.6 0.3 0.15mm(方孔)
▪ 筛分后，计算相关参数如下：
• 分计筛余百分率 • 累计筛余百分率
▪ 细集料：指天然砂、人工砂及石屑。 ▪ 粗集料：指碎石、卵石。
1、物理性质
▪ 集料的质量与体积的关系见图所示：
体积
质量
Vv
m0
Vi
空隙 开口孔隙 闭口孔隙
V V0
m
Vn
ms
矿质实体
Vs
▪ （1）表观密度
• 在规定条件下，单位表观体积的质量
• 表观体积是指包括内部封闭孔隙在内的体积。其封闭 孔隙的多少，孔隙中是否含有水及含水的多少，均可 能影响其总质量或体积。
▪
m1----磨耗前试样总质量(g)；
▪
m2----磨耗后试样总质量(g)；
▪
ρs----集料饱和面干密度(g/cm3）。
பைடு நூலகம்
▪ 课后小结：集料广泛应用于水泥混凝土及沥 青混合料中，学生必须掌握好其各项技术指 标、测定方法及技术标准，从而达到保证材 料质量的目的。
▪ m1---试样通过2.36mm的细料质量
压碎指标仪
▪ 2）粗集料磨光值
▪ 测定方法：先将试样磨光，再测定摆值，经 换算后得磨光值PSV
▪ 要求：一级公路、高速公路 PSV42
▪
其它公路
PSV35
▪ 3）粗集料的冲击值LSV
▪ 测定方法：
▪ 将9.5~13.2mm的试样，分三层装入试模，用 13.75kg的锤，自380mm处自由落下，连续冲击 15 次后，过2.36mm的筛，用下式计算冲击值LSV：
▪ （3）粗集料筛分试验标准及取样量
公称量大 方 75 63 37. 31. 26. 19 16 9. 4.75
粒径
孔
555
5
（mm） 圆 80 63 40 31. 25 20 16 10 51
孔
5
试样质量不少于 10 8 5 （kg）
4 2.5 2 1 1 0.5
▪ 筛分试样须备两份：水洗法（混凝土可省去水洗 法）、干筛法
LSV m1 100
▪ 式中：LVS----集料冲击值
m
▪
m1----试样过2.36mm筛质量
▪
m----试样总质量
▪ 4）集料磨耗值AAV ▪ 测定方法： ▪ 用集料按一定的方法排列并固定，用磨耗仪磨
500圈，用下式计算集料磨耗值：
AAV 3(m1 m2 )
s
▪ 式中：AAV----集料的磨耗值；
