相贯线过渡线画法

圆柱正交相交
1.两圆柱直径不等，交线的空间形状为空间曲线，三面投 影为非圆曲线（可用圆弧代替）和圆弧；
2.两圆柱直径相等，交线的空间形状为平面椭圆，三面投 影为相交直线和圆弧。
3.交线投影为非圆曲线时的弯曲方向：朝向大圆柱的轴线 方向。
同轴回转体相交，交线的空间形状为平面圆形。
两回转体同切于球面相交，交线的空间形状为平面椭圆。
支架的绘图过程
支架的绘图过程
•1
相贯线 交线
a
步骤1：在组合体上确定X、Y、Z三个方向上的绘图基准。通常 都是用比较大的平面，对称平面或轴线作为基准的。
步骤2：绘制整个形体的基准位置，同时绘制其它几个基本体的 基准位置，如圆筒的轴线位置。
步骤3：绘制底板的三视图。 步骤4：绘制圆筒1的三视图。 步骤5：绘制背板的三视图。 步骤6：绘制圆筒2的三视图。 步骤7：绘制肋板的三视图。 步骤8：处理各个基本体组合过程中的交线、相贯线，如图中的 1、2、3等处各部分。 步骤9：分清可见性，对图形进行加深。
其作图实质是找出相贯的两基本体表 面的若干共有点的投影。
——两回转体之间相交
观察图形，得出结论： 1. 立体形状不同，则交线形状不同； 2. 同种立体，尺寸及相对位置不同，则交线形状不同
• 求相贯线的方法
• 1、利用投影积聚性求交点法
yy
yy
两直径相等的圆柱相交，交线空间形状为 平面椭圆，此时在主视图投影为相交二直线
• 4、相交 • 当形体两表面相交时，在相交处应画出交线
• 第二节 求组合体表面交线的方法
•
• 两个基本体相交，其表面就会产生交线。相交的 立体称为相贯体，其表面交线为相贯线。
1、相贯线的主要性质
➢ 表面性 相贯线位于两基本体的表面上。
➢ 封闭性
➢ 共有性
相贯线一般是封闭的空间折线（通常 由直线和曲线组成）或空间曲线。 相贯线是两基本表面的共有线。
• （3）清晰 尺寸的注写布局要整齐、清晰，便于看图；
• （4）合理 所注尺寸要既能保证设计要求，又能适合加 工、检验、装配等生产工艺要求。
• 二、尺寸基准
• 标注尺寸的起点，叫尺寸基准。
• 组合体具有长、宽、高三个方向的尺寸，标注每一 个方向的尺寸都应先选好基准，以便从基准出发确定各 组成部分形体间的定位尺寸。选择尺寸基准必须体现组 合体的结构特点，并使尺寸度量方便。一般选择组合体 的对称面、底面、重要面及轴线。每个方向除了有一个 主要尺寸基准外，根据需要还可以有一些辅助尺寸基准。
• 如图所示支架，选择右端面 对称中心面作为长度方 向尺寸基准，选择底板后面作为宽度方向尺寸基准，选
切割立体的三视图一般画法： •判别基本体形状 •画出基本体的三视图 •分析切割掉的立体的形状， 画出视图 •整理轮廓线
对于堆叠类和综合类组合体，画三视图宜用形体分析 法，分别画出每个组成部分的视图，然后处理它们的表面 交线及相对位置；而对于切割类组合体，则宜用先进行形 体分析，确定基本体，画出基本体的三视图，然后，再把 各个切去部分三视图画出的方法。
相切
相交
相切
• 第四节 组合体三视图的画法
• 一、形体分析法画组合体三视图
• 1．分析形体
• 2、视图选择
• 在三视图中，主视图通常
D
反映机件的主要形状特征，是 C
最主要的视图，因此主视图的
选择甚为重要
• 下图是从四个方向投影所得
视图进行Leabharlann Baidu较，显然，选择B
B
A
向作为主视图方向最好。
3、画图步骤
圆柱管开圆孔：内、外部相交分别有一交线， 此时空间形状为曲线，在主视图上的投影为非圆 曲线；
• 求作主视图
• 求作俯视图
yy
回转体同轴相交
回转体同轴相交， 交线的空间形状为 圆形。
其它常见的相交立体
两圆柱轴线 平行相交， 交线为直线和
曲线
• 2.用辅助截面法求相贯线
圆柱与圆锥轴线 垂直，且同切于 一个球面时， 交线为平面椭圆
过渡线不能与圆角接触
不与圆角轮廓接触
• 过渡线在切点处应断开
切点处断开
• 过渡线在切点处应断开
切点处断开
切点处 断开
• 过渡圆弧应与铸造圆角弯向一致
与铸造圆角弯向一致
• 过渡圆弧应与铸造圆角弯向一致
与铸造圆角弯向一致
• 过渡线在汇集点处应断开
汇集点处断开
• 连接板与圆柱的过渡线画法
相交
第五节 组合体的尺寸标注
• 一、标注组合体尺寸的基本要求
•
视图仅表示机件的形状，而机件各部分的真实大小
及相对位置要靠标注的尺寸来确定。生产机件，就是根
据图样上所注的尺寸进行加工制造的。因此，标注尺寸
应做到以下几点：
• （1）正确 尺寸注写要符合国家标准《机械制图》中有 关《尺寸注法》的规定；
• （2）完整 尺寸必须注写齐全，不遗漏，不重复；
第三节 过渡线的画法
在铸件、锻件以及板件上的相邻表面 交接处，一般都有圆弧过渡而没有明显的 交线。为了便于分清形体界线，还是按照 没有圆弧过渡的情况一样画出其表面交线 的投影，但不能与过渡圆弧的轮廓线接触， 必须保持一定间隙，这就是过渡线与相贯 线的区别所在，
过渡线不能与圆角接触
不与圆角轮廓接触

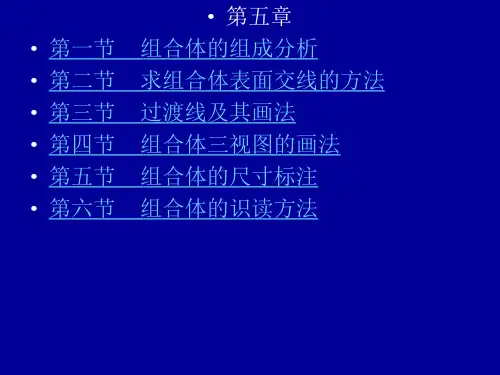

• 第一节 • 第二节 • 第三节 • 第四节 • 第五节 • 第六节
• 第五章 组合体的组成分析 求组合体表面交线的方法 过渡线及其画法 组合体三视图的画法 组合体的尺寸标注 组合体的识读方法
• 一、组合体及其组成方式
• 由两个或两个以上基本体所组成的类似机器零件的 物体，称为组合体。
• （一）、形体分析法:将组合体假想地拆开成若干个基 本形体,然后确定各形体组合形式及表面间相对位置的 分析方法.
• 但应注意：实际组合体是一个整体，切勿认为是积木式 拼凑起来的
叠加型
形
体
切割型
的
构
成
综合型
形
式
• 二、组合体中各基本体表面之间的连接关系
•
组合体相邻表面的相对位置关
系通常有四种情况：
平齐、不平齐、相切、相交
• 2、不平齐
注意 投影 关系
与切点投 影对应
无交线
当相邻表面间处于相切时， 两表面间无交线。
相交有 交线
相贯线
截交线
相切无交线
画下列组合体的三视图
•1
宽 宽
绘制截切式组合形体视图时，应按照 这个形体的形成过程考虑图形的绘制。 有些图线也是必须采用这种方法才能绘 制的。如图所示的截切形体
截切体的绘制过程
y1
y2 y3
y3 y1 y2
绘制三视图示例一
课堂练习：画出图示立体的三视图
