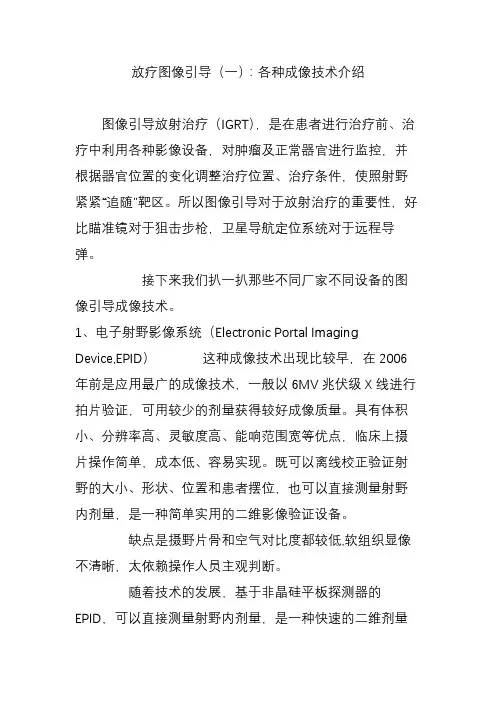

放疗图像引导（一）：各种成像技术介绍图像引导放射治疗（IGRT），是在患者进行治疗前、治疗中利用各种影像设备，对肿瘤及正常器官进行监控，并根据器官位置的变化调整治疗位置、治疗条件，使照射野紧紧“追随”靶区。
所以图像引导对于放射治疗的重要性，好比瞄准镜对于狙击步枪，卫星导航定位系统对于远程导弹。
接下来我们扒一扒那些不同厂家不同设备的图像引导成像技术。
1、电子射野影像系统（Electronic Portal Imaging Device,EPID）这种成像技术出现比较早，在2006年前是应用最广的成像技术，一般以6MV兆伏级X线进行拍片验证，可用较少的剂量获得较好成像质量。
具有体积小、分辨率高、灵敏度高、能响范围宽等优点，临床上摄片操作简单，成本低、容易实现。
既可以离线校正验证射野的大小、形状、位置和患者摆位，也可以直接测量射野内剂量，是一种简单实用的二维影像验证设备。
缺点是摄野片骨和空气对比度都较低,软组织显像不清晰，太依赖操作人员主观判断。
随着技术的发展，基于非晶硅平板探测器的EPID，可以直接测量射野内剂量，是一种快速的二维剂量测量系统，用EPID系统进行剂量学验证的研究开始不断增多，逐渐兴起并推向临床。
笔者相信EPID会迎来第二春。
2、KV级锥形束CT（Cone Beam CT,CBCT）这种成像技术是目前应用最广的图像引导技术，它使用大面积非晶硅数字化X射线探测板，机架旋转一周就能获取和重建一定体积范围内的CT图像。
这个体积内的CT影像重建后的三维影像模型，可以与治疗计划的患者模型匹配比较,并自动计算出治疗床需要调节的参数。
从机器图可以看到CBCT具有体积小、重量轻、开放式架构的特点，可以直接整合到直线加速器上。
CBCT的图像质量空间分辨率高，操作简单快捷。
放疗中最常使用的容积成像功能，可以快速完成在线校正治疗位置，深得技师喜爱。
同时它也具有在治疗位置进行X线透视、摄片等功能，不过这些临床功能使用不多（后续文章会完整介绍CBCT的功能）。
