MSP430单片机硬件结构及原理

MSP430系列单片机简介MSP430系列单片机是美国德州仪器(TI)推向市场的一个16位、具有精简指令集、超低功耗的混合型单片机，自1996年问世，由于它具有极低的功耗、丰富的片内外设备和方便灵活的开发手段，成为许多电子产品设计的首选，1999年进入中国就受到了中国广大设计工程师的青睐。

目前，该系列单片机不仅在电子工程、测控技术与仪器、自动控制、机电一体化等方面得到广泛应用，而且逐渐走进校园，被越来越多的使用在硕士研究生和高年级本科生的科技实践和毕业设计中，在2005年暑期全国大学生电子设计竞赛中就选用了该系列的单片机[5]。

MSP430系列单片机的型号很多，TI公司用3或4位数字表示单片机型号，其中一位数字表示一个系列。

目前有四大系列：带有液晶驱动的MSP430F4xx 系列单片机、不带液晶驱动器的MSP430F1xx系列单片机、16MIPS高速MSP430F2xx系列单片机、一次性写入（OTP）型低价MSP430C系列单片机，每个系列中又含有许多子系列。

单片机型号的第二位数字表示子系列号，一般子系列号越大包含的功能模块越多，最后一或两位数字表示存储器容量，数字越大表示ROM和RAM的容量越大。

此外，MSP430系列单片机还针对许多热门应用设计了一系列专用单片机，如水表专用单片机、医疗仪器专用单片机，电能计量专用单片机，这些单片机都是在相同型号的通用单片机的基础上增加专用模块构成的[5]。

MSP430F449单片机的主要性能有：●低供电电压范围：1.8V-3.6V及欠电压检测器●超低功耗，具有五种省电模式：活动模式：1MHz，2.2V时为280uA；等待模式：1.6uA；关闭模式（RAM保持）：0.1uA●数字控制的振荡器（DCO）可以在6us内将CPU从休眠中唤醒，这也是实现低功耗的重要手段之一●16位精简指令结构，125ns指令时间周期，10个16位的寄存器以及常数发生器，能够最大限度的提高代码的效率●具有内部参考电平，采样保持和自动扫描的12位A/D转换器●带有三个或七个捕捉/比较影子寄存器的16位定时器B●带有三个捕捉/比较寄存器的16位定时器A● 串行通讯接口（USART ），软件选择异步UART 或者同步SPI 接口，对于MSP430F44x 系列的单片机有两个UART （UART0，UART1）● 可编程电平检测的供电电压管理器/监视器● 串行在线编程无需外部编程电压，可编程的安全熔丝代码保护● 集成多达160段的LCD 驱动器如图2.1所示为MSP430F449单片机的引脚图。

MSP430系列16位超低功耗单片机原理与实践MSP430系列单片机采用了哈佛结构，具有16位的数据宽度，可以实现更高的数据处理速度。

它的主频范围从1MHz到25MHz，能够满足不同应用的需求。

同时，MSP430系列单片机具有多种低功耗模式，例如待机模式、休眠模式和独立模式，可以有效地降低功耗，延长电池寿命。

MSP430系列单片机具有丰富的外设接口，包括多个串口通信接口、通用输入输出口、模拟输入输出口以及定时器和计数器等。

这些外设接口使MSP430系列单片机可以与其他外部设备进行通信，实现数据的输入和输出。

此外，MSP430系列单片机还具有多个中断源，可以实现实时中断处理，提高系统的响应能力。

使用MSP430系列单片机进行开发，首先需要选择合适的开发板和编程工具。

德州仪器公司提供了MSP430 LaunchPad开发板，可以方便地进行程序的编写和调试。

同时，德州仪器还提供了MSP430编程工具链，包括编译器、调试器和仿真器等，在开发过程中能够提高开发效率。

在实际开发中，可以利用MSP430系列单片机的低功耗特性，实现一些需要长时间运行的应用。

例如，可以将MSP430系列单片机用于物联网中的传感器节点，采集和传输环境数据。

由于MSP430系列单片机的低功耗特性，可以通过电池供电，从而实现长时间的无线监测。

此外，MSP430系列单片机还可以用于电力管理系统、家庭自动化系统和医疗设备等领域。

它的低功耗特性和丰富的外设接口使其具有很高的适用性，能够满足各种不同应用的需求。

总结起来，MSP430系列单片机是一款16位超低功耗单片机，具有高性能和丰富的外设接口。

它的低功耗特性使得它在物联网、电力管理、家庭自动化和医疗设备等领域具有广泛的应用前景。

通过学习MSP430系列单片机的原理和实践，可以更好地应用它在实际开发中。

第 2 章MSP430 单片机原理与 C 语言基础MSP430系列超低功耗单片机有200多种型号，TI公司用3~ 4位数字表示其型号。

其中第一位数字表示大系列，如MSP430F1xx系列、MSP430F2xx系列、MSP430F4xx系列、MSP430F5xx系列等。

在每个大系列中，又分若干子系列，单片机型号中的第二位数字表示子系列号，一般子系列越大，所包含的功能模块越多。

最后1~2 位数字表示存储容量，数字越大表示RAM 和ROM 容量越大。

430 家族中还有针对热门应用而设计的一系列专用单片机。

如SP430FW4xx 系列水表专用单片机、MSP430FG4xx 系列医疗仪器专用单片机、MSP430FE4xx 系列电能计量专用单片机等。

这些专用单片机都是在同型号的通用单片机上增加专用模块而构成的。

最新的MSP430型号列表可以通过TI公司网站下载。

在开发单片机应用系统时，第一步就是单片机的选型，选择合适的单片机型号往往就能事半功倍。

单片机选型基本方法是选择功能模块最接近项目需求的系列，然后根据程序复杂程度估算存储器和RAM 空间，并留有适当的余量，最终决定选用的单片机型号。

本章节以MSP430F249单片机为学习目标，介绍单片机的基本结构和工作原理，读者可以举一反三、触类旁通，而不必每种型号都去学习却无法深入掌握。

2.1 MSP430F249单片机基本结构与原理2.1.1MSP430F249的主要结构特点供电电压范围1.8V~3.6V 。

超低功耗：活动状态270uA（1MHz，2.2V）;待机模式0.3uA;关机模式0.1uA。

16位RISC精简指令集处理器。

时钟系统：多种时钟源，可灵活使用。

时钟频率达到16MHz ;具有内部振荡器;可外接32kHz 低频晶振;外接时钟输入。

12位A/D转换器，内部参考电压，采用保持电路。

16位定时器A，3个捕获/比较寄存器。

16 位定时器B，7 个捕获/比较寄存器。

第6章MSP430单片机及设计实例本章将介绍MSP430单片机及设计实例。

MSP430是德州仪器（TI）公司开发的一种低功耗、高性能的16位RISC微控制器。

它广泛应用于嵌入式系统和便携式设备中，具有较低的功耗和丰富的外设。

首先，我们将介绍MSP430的基本特性。

MSP430采用的是Harvard架构，具有16位数据总线和16位地址总线。

它具有多种工作模式，包括运行模式、空闲模式和休眠模式，可以根据实际需求选择合适的模式以实现最低功耗。

另外，MSP430具有丰富的外设。

它包括通用输入/输出引脚、定时器、串口通信接口、模数转换器等。

这些外设可以满足各种应用的需求，并且具有灵活的配置和控制能力。

接下来，我们将介绍几个MSP430的设计实例。

首先是LED闪烁实例。

我们可以利用MSP430的通用输入/输出引脚和计时器来实现LED的闪烁，实现简单的灯光效果。

其次是温度监测实例。

我们可以利用MSP430的模数转换器和温度传感器来实现温度的实时监测，根据温度变化来控制其他外设的工作状态。

最后是无线通信实例。

我们可以利用MSP430的串口通信接口和无线模块来实现与其他设备的无线通信，如蓝牙通信或Wi-Fi通信。

以上这些设计实例只是MSP430的一小部分应用案例，MSP430还可以应用于很多其他领域，如智能家居、工业自动化、医疗设备等。

它的低功耗和高性能使其成为许多嵌入式系统的理想选择。

总之，MSP430是一种功能强大、灵活性高的单片机，通过灵活配置和控制外设，可以实现各种应用需求。

在接下来的学习中，我们将更深入地了解MSP430的内部结构和编程实践，为设计更复杂的嵌入式系统奠定基础。

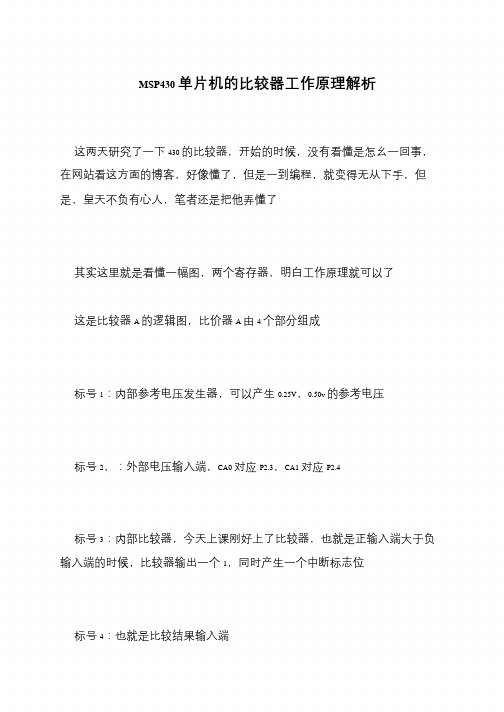

MSP430 单片机的比较器工作原理解析
这两天研究了一下430 的比较器，开始的时候，没有看懂是怎幺一回事，在网站看这方面的博客，好像懂了，但是一到编程，就变得无从下手，但是，皇天不负有心人，笔者还是把他弄懂了
其实这里就是看懂一幅图，两个寄存器，明白工作原理就可以了
这是比较器A 的逻辑图，比价器A 由4 个部分组成
标号1：内部参考电压发生器，可以产生0.25V，0.50v 的参考电压
标号2，：外部电压输入端，CA0 对应P2.3，CA1 对应P2.4
标号3：内部比较器，今天上课刚好上了比较器，也就是正输入端大于负输入端的时候，比较器输出一个1，同时产生一个中断标志位
标号4：也就是比较结果输入端。

第三章自动伸缩门的硬件设计3.1控制器单元的硬件设计msp430小系统图如图3-1所示图3-1 msp430小系统图MSP430F449单片机是16位的单片机。

具有集成度高、外围设备丰富、超低功耗。

MSP430F449的内核CPU结构是按照精简指令集和高透明的宗旨来设计的。

采用冯诺依曼结构，RAM和ROM在同一地址空间，使用同一地址数据总线。

MSP430 F449单片机采用的是16位结构的CPU，它采用了精简、高透明、高效率的正交设计，包括一个16位结构的算术逻辑单元（ALU）、16个寄存器和一个指令控制单元。

16个寄存器中有4个特殊功能寄存器和通用寄存器。

4个特殊功能寄存器分别是：程序计数器、堆栈指针、状态寄存器、常数发生器。

状态寄存器用来设置某些比特位来控制CPU的行为或者通过某些位来反映CPU 的状态。

用户需要设置适当的比特位或读取适当的比特位，从而控制CPU 的运行行为.存储器的范围位0000H——FFFFH，从低到高分别是特殊功能寄存器、外围模块寄存器、数据寄存器、程序寄存器、中断向量表。

MSP430F449单片机的：1：所有单片机的中断向量表具有相同的地址空间FFFE0H——FFFFH。

2：所有的单片机的8位外围模块使用的寄存器具有相同的地址空间，10H——FFH范围3：所有的单片机的16位外围模块使用的寄存器具有的地址空间，100H——1FFH范围4：所有的特殊功能寄存器具有相同的地址空间，都在00H ——0FH5：所有的单片机数据存储器具有相同的起始地址200H开始。

A：数据存储器MSP430系列单片机的数据存储器位于起始地址为200H的存储器地址空间。

数据存储器既作为数据的保存，也作为堆栈，同时也是数学运算的场所。

数据存储器可以按字节操作也可以按照字操作。

FLASH型的单片机里还有信息存储区，也可以作为数据RAM使用，并且因为是FLASH的，断电后不会丢失数据。

所以可以用这部分存储器来保存重要的参数，如单片机系统里的配置参数。

MSP430系列单片机介绍MSP430系列单片机是德州仪器（TI）公司推出的一种低功耗、高集成度、高性能的16位超低功耗单片机。

它采用精确的调度技术和先进的低功耗架构设计，拥有出色的性能、高功耗效率、广泛的外设集成以及丰富的工具和软件支持。

MSP430系列单片机的内核基于RISC架构，拥有16位数据总线和16位地址总线。

它可以工作在多种工作频率下，从几kHz到几十MHz不等，以满足不同的应用需求。

此外，MSP430系列单片机还具有多种睡眠模式，可以进一步降低功耗。

MSP430系列单片机内置了丰富的外设，包括模拟接口、数字接口和通信接口。

模拟接口包括模数转换器（ADC）、数字模拟转换器（DAC）和比较器等，可以实现各种传感器接口和模拟信号处理。

数字接口包括通用输入输出（GPIO）、定时器/计数器、串行通信接口等，可以实现数字信号处理和通信功能。

通信接口包括UART、SPI和I2C等，可以实现与外部设备的数据交换。

MSP430系列单片机广泛应用于各种电子设备中，如便携式设备、智能家居、医疗器械、工业自动化等。

由于其低功耗和高性能的特点，它可以满足不同应用场景下对功耗和性能的需求。

例如，在便携式设备中，MSP430系列单片机可以实现长时间的电池寿命；在智能家居中，它可以实现低功耗的远程控制和数据传输；在医疗器械中，它可以实现高精度的信号处理和通信。

总之，MSP430系列单片机是一种低功耗、高集成度、高性能的16位超低功耗单片机。

通过其先进的架构设计和丰富的外设集成，它可以满足各种应用的需求。

同时，它还提供了丰富的工具和软件支持，方便开发者进行开发和调试。

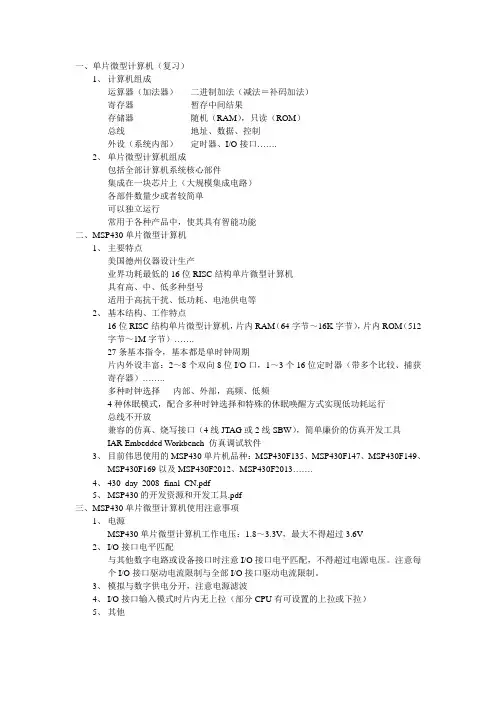

一、单片微型计算机（复习）1、计算机组成运算器（加法器）二进制加法（减法＝补码加法）寄存器暂存中间结果存储器随机（RAM），只读（ROM）总线地址、数据、控制外设（系统内部）定时器、I/O接口…….2、单片微型计算机组成包括全部计算机系统核心部件集成在一块芯片上（大规模集成电路）各部件数量少或者较简单可以独立运行常用于各种产品中，使其具有智能功能二、MSP430单片微型计算机1、主要特点美国德州仪器设计生产业界功耗最低的16位RISC结构单片微型计算机具有高、中、低多种型号适用于高抗干扰、低功耗、电池供电等2、基本结构、工作特点16位RISC结构单片微型计算机，片内RAM（64字节～16K字节），片内ROM（512字节～1M字节）…….27条基本指令，基本都是单时钟周期片内外设丰富：2～8个双向8位I/O口，1～3个16位定时器（带多个比较、捕获寄存器）……..多种时钟选择内部、外部，高频、低频4种休眠模式，配合多种时钟选择和特殊的休眠唤醒方式实现低功耗运行总线不开放兼容的仿真、烧写接口（4线JTAG或2线SBW），简单廉价的仿真开发工具IAR Embedded Workbench 仿真调试软件3、目前伟思使用的MSP430单片机品种：MSP430F135、MSP430F147、MSP430F149、MSP430F169以及MSP430F2012、MSP430F2013…….4、430_day_2008_final_CN.pdf5、MSP430的开发资源和开发工具.pdf三、MSP430单片微型计算机使用注意事项1、电源MSP430单片微型计算机工作电压：1.8～3.3V，最大不得超过3.6V2、I/O接口电平匹配与其他数字电路或设备接口时注意I/O接口电平匹配，不得超过电源电压。

注意每个I/O接口驱动电流限制与全部I/O接口驱动电流限制。

3、模拟与数字供电分开，注意电源滤波4、I/O接口输入模式时片内无上拉（部分CPU有可设置的上拉或下拉）5、其他。

msp430单片机教程MSP430单片机是一种经典的低功耗、高性能的微控制器，被广泛应用于嵌入式系统中。

它具有很多特点，比如低功耗、宽工作电压范围、快速启动速度等。

本文将介绍MSP430单片机的基本知识和使用方法。

首先，我们需要了解MSP430单片机的结构。

MSP430包括CPU、内存、I/O接口等多个部分。

CPU是控制单元，负责处理指令和数据。

内存是存储器，用于存储程序和数据。

I/O接口用于与外部设备进行通信。

MSP430单片机使用C语言进行编程。

编程的基本步骤包括初始化、读取输入、处理数据、输出结果等。

编程时，需要了解寄存器的使用方法和I/O接口的配置。

MSP430提供了丰富的库函数和工具，方便开发人员进行程序开发和调试。

MSP430单片机的应用范围广泛。

它可以用于物联网设备、传感器、控制器、无线通信等多个领域。

由于其低功耗的特点，MSP430单片机在电池供电设备中得到了广泛应用。

其性能优越和易用性也使得它成为嵌入式系统中的首选单片机。

MSP430单片机教程包括了一系列基础和高级的内容。

基础教程首先介绍了MSP430单片机的基本知识，包括硬件结构、编程环境和工具的使用等。

然后，通过一系列实践案例，教授学生如何编写简单的程序。

高级教程则深入讲解了MSP430单片机的一些高级特性和应用，如中断、定时器、串口通信等。

在学习MSP430单片机时，还需要学习如何使用开发板和调试工具。

开发板是连接MSP430单片机和计算机的桥梁，提供了丰富的外设接口。

通过合理配置开发板，可以实现多种外设的功能。

调试工具可以帮助开发人员进行程序的调试和性能优化，提高开发效率和质量。

总之，MSP430单片机是一种功能强大、易用且低功耗的微控制器。

学习MSP430单片机的教程可以帮助我们掌握嵌入式系统的开发和应用。

通过学习，我们可以深入了解MSP430单片机的原理和使用方法，为实际应用提供有力的支持。

MSP430系列超低功耗单片机及应用O引言单片机的应用日趋广泛，对处理器的综合性能要求也越来越高。

纵观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域。

在这些应用中，目前也出现了一些新的趋势，主要体现在以下几个方面：1)以电池供电的应用越来越多，而且由于产品体积的限制，很多是用纽扣电池供电，如无线传感器网络(WSN)、手持式仪表、玩具等。

这就要求系统功耗O 引言单片机的应用日趋广泛，对处理器的综合性能要求也越来越高。

纵观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域。

在这些应用中，目前也出现了一些新的趋势，主要体现在以下几个方面：1)以电池供电的应用越来越多，而且由于产品体积的限制，很多是用纽扣电池供电，如无线传感器网络(WSN)、手持式仪表、玩具等。

这就要求系统功耗尽可能低。

2)随着应用的复杂度的提高，对处理器的功能和性能要求不断提高，既要外设丰富、功能灵活，又要有一定的运算能力，能做一些实时算法，而不仅仅做简单的控制。

3)产品更新速度快，开发时间短，希望开发工具简单、廉价、功能完善。

特别是仿真工具要有延续性，能适应多种MCU，以免重复投资，增加开发投入。

4)产品性能稳定，可靠性高，既能加密保护，又能方便升级。

本文介绍一种迎合这种趋势的超低功耗单片机，即MSP430系列单片机，它代表了未来单片机的一种发展方向。

l MSP430单片机美国德州仪器公司(TI)推出的MSP430系列超低功耗16位混合信号处理器(Mixed Signal Processor)，集多种领先技术于一体，以16位RISI处理器、超低功耗、高性能模拟技术及丰富的片内外设、JTAG仿真调试定义了新一代单片机的概念，产品线也非常完整，给人耳目一新的感觉。
