建筑工程制图(危道军)第五章 剖面图与断面图

  • 格式：pptx
  • 大小：3.78 MB
  • 文档页数：56

下载文档原格式

  / 56

合集下载

建筑识图：分分钟教你弄清断面图与剖面图

建筑识图：分分钟教你弄清断面图与剖面图

建筑识图：分分钟教你弄清断面图与剖面图一、断面图建筑断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。

（1）断面图的形成及标注①断面图的定义。

假想用剖切面剖开物体后，仅画出剖切面与物体接触部分即截断面的形状，所得到的图形称为断面图，如图1-92（c）所示中的1—1、2—2断面图。

②剖面图与断面图的区别a.断面图只画出剖切面切到部分的图形；剖面图除应画出断面图形外，还应画出沿投影方向未被切到但能看到部分的投影。

所以说剖面图是“体”的投影，断面图只是“面”的图形。

如图1-92所示的剖面图和断面图。

b.标注有所不同。

断面图也用长度6～10mm短粗实线表示剖切位置，但不再画表示剖切后投影方向的箭头，而是用表示编号的字母或数字注写位置表明投影方向。

编号写在剖切线下方，表示向下投影，如图1-92（c）所示中的1—1、2—2断面图的标注。

图1-92 立柱断面图（2）断面图的分类断面图主要用来表示物体某一局部的截断面形状。

根据断面图在视图上的位置不同，分为移出断面和重合断面和中断断面三种。

①移出断面图。

所画断面图位于投影图的外面称为移出断面。

如图1-92所示为钢筋混凝土立柱的正立面图和移出断面图。

移出断面图的画法：移出断面的轮廓线用粗实线画出，可以画在剖切平面的延长线上或其他适当位置。

移出断面图一般应标注剖切位置、投影方向和断面名称，如图1-92中所示的1—1、2—2断面图。

当断面图形位于剖切平面的延长线上时，可不标注断面名称，如图1-93所示。

如断面图形对称，则只需用细点画线表示剖切位置，不需进行其他标注，如图1-93所示。

图1-93 工字钢、槽钢的移出断面图画移出断面时，根据需要，允许把断面图转正后画出。

如图1-94为翼墙的平面图和断面图，为了表示翼墙的正常工作位置，画1—1断面时，可以把底面画成水平位置。

图1-94 翼墙的移出断面图对于构件上的支撑板、肋板等薄板结构和圆柱状构件（桩、柱、轴）等，当剖切平面通过其对称中心线或轴线时，这部分的断面可不画材料符号，而用粗实线将其与邻接部分分开，如图1-94中的1—1断面和图1-95中的A—A断面。

建筑制图与识图第5章 剖面图和断面图[精]

建筑制图与识图第5章 剖面图和断面图[精]

土木工程学院
5）局部及分层剖面图——用剖切面局部地剖开物体。适用于只需要 显示其局部构造或多层次构造的物体。波浪线不应与任何图线重合。
15
建筑制图与识图
土木工程学院
注意当物体轮廓线与 对称中心线重合时，应画 局部剖面图,而不是半剖面 图。
16
建筑制图与识图
土木工程学院
Φ14双向@200
杯形基础的分层剖切剖面图
建筑制图与识图
第5章 剖面图和断面图
基本概念
剖面图
土木工程学院
断面图
1
建筑制图与识图
5.1 剖面图的画法及分类
１）确定剖切平面的位置——尽量平行Ｈ、Ｖ、Ｗ投 影面，并通过物体的孔、洞、槽的中心。
２）剖面图的图线——剖到部分画粗实线，
其余画细实线，且一般不画虚线。
３）剖面线或材料图例——Ｐ63～64页
12混凝土 钢筋
13混凝土
包括各种强度、骨料、 添加剂的混凝土 剖面图中如画出钢筋 则本图例可省略 断面太小不易绘制时， 可涂黑
14多孔材料
5
建筑制图与识图
序号名称 图例 备注
25 塑 料
含有机玻璃
土木工程学院
26 防水材料
比例大时采用上图
27 粉 刷
o
8
建筑制图与识图
土木工程学院
1—1剖面图
2—2剖面图
2
1
1
按投影关系布置时，则无需标注
2
9
建筑制图与识图
土木工程学院
5.2 剖面图的分类
１） 全剖面图——用一个剖切平面将物体全部剖开，适用于不对称 或外形较简单的物体。
1—1剖面图
2
1
2—2剖面图

5 剖面图、断面图

5 剖面图、断面图

5.2.3 断面图
5.3.1 建筑图样简化画法 (对称简化画法) 对称画法（一）
(b) 一半画法
(c) 四分之一画法
对称符号用一对平行的短实线表示，其长度为 6~10mm。两端的对称符号到图形的距离应相等。
5.3建筑图样简化画法
5.3.1 建筑图样简化画法 (对称简化画法) 对称画法（二）
对称的图形画一半时，可以稍超出对称线之外， 然后加上用细实线画出的折断线或波浪线，注 意此时无需加上对称符号。
•
图5.15为筒仓建筑物的施工图
图5.14 楼梯的展开剖面图
图5.15 筒仓建筑物的施工图
5.2.2.4、局部剖面图 用剖切面局部地剖开物体。适用于只需要显示其 局部构造或多层次构造的物体。波浪线或断开界线不 应与任何图线重合。
分层局部剖面图（续）
石英砂 承托层
石英砂
多孔滤板 支墩
画图时应以波浪线将各层分开
影方向，并标注相同的大写字母。
• 局部视图一般按投影方向配置。局部视图的范围应 以视图轮廓线和波浪线的组合表示.
图5.3 局部视图
5.1.2.2 展开视图
• 有些形体由互相不垂直的两部分组成，作投影图 时，可以将平行于其中一部分的面作为一个投影面， 而另一部分必然与这个投影面不平行，在该投影面上 的投影将不反映实形，不能具体反映形体的形状和大 小。
房屋的剖面图
立面图
1
1—1 剖面图
1
1
1
平面图
房屋立面图、平面图、剖面图
5.2.2.2 半剖面图
定义：当物体具有对称平面时，作剖切后在其形 状对称的示图上，以对称线为界，一半画成剖面 图，另一半画成视图，组合的图形叫半剖面图 适用于：内外部结构相对比较复杂的形体

建筑剖面图与断面图

建筑剖面图与断面图
（七）剖切符号的编号
剖切符号的编号宜采用阿拉伯数字，一般按从左到右、 从上到下的顺序编排，数字应水平地书写在剖切符号的
上一页 下一页 返回
本章小结
端部，剖切位置线需要转折时，在转折处也要加上相同 的编号。剖面图的名称要用与该图相对应的剖切符号的 编号，并注写在剖面图的下方。
（八）断面图的类型
上一页 返回
本章小结
（一）半剖面图
当形体的内、外部形状均较复杂，且在某个方向上的视 图为对称图形时，可以在该方向的视图上一半画没剖切 的外部形状，另一半画剖切开后的内部形状，此时得到 的剖面图称为半剖面图。
（二）局部剖面图
当形体某一局部形状需要表达，且又没必要作全剖或不 适合作半剖时，可以保留原视图的大部分，用剖切平面 将形体的局部剖切开而得到的剖面图称为局部剖面图。
从上到下的顺序编排，数字应水平书写在剖切符号的端 部，剖切位置线需要转折时，在转折处也要加上相同的 编号。剖面图的名称要用与该图相对应的剖切符号的编 号，并注写在剖面图的下方。
上一页 返回
第二节 建筑断面图
一、断面图的形成
断面图用来表示形体的内部形状，能很好地表示出断面 的实形。
用一个剖切平面将形体剖开之后，剖切平面与形体接触 的部位称为断面，如果把这个断面投射到与它平行的投 影面上，所得到的投影就是断面图。
下一页 返回
本章小结
（三）全剖面图
对于不对称建筑形体，或虽然对称但外形较简单，或在 另一投影中已将其外形表达清楚时，可以假想使一剖切 平面将形体全剖切开，这样得到的剖面图就叫全剖面图。
（四）展开剖面图
当形体有不规则的转折或有孔、洞、槽，而采用以上三 种剖切方法都不能解决时，可以用两个相交剖切平面将 形体剖切开，得到的剖面图经旋转展开，平行于某个基 本投影面后再进行的正投影，称为展开剖面图。

建筑工程制图危道军 剖面图与断面图

建筑工程制图危道军 剖面图与断面图

3.对剖切面没有切到、但沿投射方向可以看见部分的 轮廓线，必须用中粗线画出，不得遗漏。
4.为保持图面清晰，通常剖面图中不画虚线。 5.剖面图的名称用相应的编号代替，注写在相应的图 样下方。
三、常用的剖切方法 1.单一剖切平面的剖切
2.两个或两个以上互相平行的剖切平面剖切 （1）一组平行剖切平面
2.剖切符号：由剖切位置线、投影方向和编号组成。
1
编号
1-1剖面图
投影 方向线
1
剖切位置 线
剖面图的标注
（1）投射方向线垂直于剖切位置线，它们的长度分别 为4~6mm和6~10mm； （2）剖切符号不应与其他图线接触； （3）剖切符号的编号宜用阿拉伯数字，按顺序自左至 右、自上至下连续编排，并应注写在投射方向线的端部； （4）需要转折的剖切位置线，应互相垂直，其长度与投 射方向线相同，同时，应在转角的外侧加注与该符号相同 的编号。
切后剖切平面与形体接触的那部分，即只画出截断面的 投影；而剖面图除了要画出截断面的投影，还要画出剖 切后物体的剩余部分的投影。
(2) 所表达形体的对象不同——剖面图可采用一个或多 个剖切平面；而断面图一般只使用单一剖切平面。
(3) 断面图和剖面图的符号也有不同——断面图的剖切符 号只画长度6～10mm的粗实线作为剖切位置线，不画剖 视方向线，编号写在投影方向的一侧。
☆ 适用范围：
当物体上的孔槽及空腔等内部结构不在同一平面内时。
3.两个相交剖切平面
1－1剖面图
1
1
③两个相交剖切面的剖切，其剖切面的交线应垂直于 某一投影面，其中应有一个剖切平面平行于投影面。 画剖面时，先将不平行投影面的部分绕其两剖切平面 的交线，旋转至与投影面平行，然后再投影。剖面图 的总长度应为两线段长度之和（a+b）,两剖切平面的交 线不画。用此法剖切时，应在图名后注明“展开”字样。

土木工程制图习题集第五章建筑剖面图与断面图

土木工程制图习题集第五章建筑剖面图与断面图

某商业中心断面图分析

剖面图与断面图在建筑设计中的应用实例
剖面图和断面图是建筑设计中的重要工具，有助于设计师更好地理解和表达建筑物的结构和功能。
总结词
在实际的建筑设计过程中，剖面图和断面图常常被用来辅助设计师进行空间布局、结构设计、功能规划等方面的决策。通过这些图，设计师可以更直观地展示建筑物的内部结构和外部形态，以便更好地满足客户的需求和使用要求。同时，剖面图和断面图也是施工过程中的重要参考，有助于确保施工质量和进度。
详细描述
剖面图的定义与作用
总结词
剖面图的画法包括确定剖切位置、绘制剖切线、移除部分内容、绘制剩余内容等步骤。
要点一
要点二
详细描述
在绘制剖面图之前，需要选择合适的剖切位置，以确保能够全面展示建筑物的内部结构和构造。通常选择能够反映建筑物主要特点或结构变化的位置作为剖切线。在绘制剖面图时，需要将剖切线绘制在图纸上，并根据需要移除部分内容，如墙、梁等，以展示建筑物的内部结构。最后，需要绘制剩余内容，如设备、管道等，以完成剖面图的绘制。
断面图的画法
横断面图
表示建筑物横截面的断面图，适用于表示建筑物的基础、地面、墙体等水平结构。
纵断面图
表示建筑物纵向截面的断面图，适用于表示建筑物的垂直结构，如楼梯、柱子等。
局部断面图
表示建筑物某一局部部位的断面图，适用于表示某一特定部位的结构和构造形式。
断面图的分类与适用范围
03
剖面图与断面图的比较
剖面图的发展趋势
剖面图与断面图的发展趋势
04
实际案例分析
住宅楼剖面图展示了建筑物的垂直结构，有助于理解建筑物的空间布局和楼层高度。
通过分析某住宅楼的剖面图，可以清晰地看到各楼层的高度、楼梯的位置和设计、阳台和窗户的布局等信息。这种图有助于设计师和工程师更好地理解建筑物的内部结构和空间分配，以便进行更精确的建筑设计。

最新土木建筑制图教案——第五章剖视图和断面图.docx

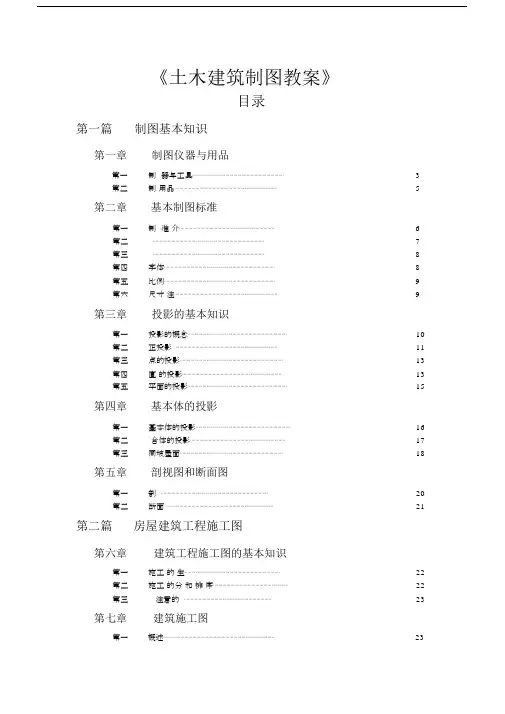

《土木建筑制图教案》目录第一篇制图基本知识第一章制图仪器与用品第一制器与工具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二制用品⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第二章基本制图标准第一制准介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第二⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第四字体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第五比例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第六尺寸注⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第三章投影的基本知识第一投影的概念⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第二正投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第三点的投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第四直的投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13第五平面的投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第四章基本体的投影第一基本体的投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第二合体的投影⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17第三同坡屋面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第五章剖视图和断面图第一剖⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20第二断面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21第二篇房屋建筑工程施工图第六章建筑工程施工图的基本知识第一施工的生⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第二施工的分和排序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第三注意的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23第七章建筑施工图第一概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23第二施工明和建筑平面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23第三建筑平面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第四建筑剖⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26第五建筑立面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27第六建筑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28第八章结构施工图第一概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30第二构施工的常用代号及例⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30第三基⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31第四楼构平面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34第五筋混凝土构件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36第六楼梯构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39第一篇制图基本知识第五章剖视图和断面图第一节剖视图教学目的及要求：掌握剖视图的规定画法、标准及适用条件；理解剖视图的概念；掌握剖视图的画法和分类；明确剖视图的图线和材料图例；教学重点及难点：形体剖视图的绘制；教学内容：一、剖视图的概念用假想的剖切面剖开工程形体，移去处于观察者和剖切面之间的部分，对留下的部分按正投影法所得的图样，称为剖视图。

第五章 剖面图和断面图 1

a） ） 两 面 投 影
b） ） 立 体 图
c） ） 剖 面 图
湖南工程职业技术学院
§ 5．1．4 剖面图的种类与画法
在建筑工程图中，建筑平面图就是用水平全剖的方法 在建筑工程图中， 所示。 绘制的水平全剖图， 绘制的水平全剖图，如图1-5-5所示。
湖南工程职业技术学院
图1-5-5房屋平、立、剖面图 房屋平、 房屋平
土木工程系 2009年9ຫໍສະໝຸດ 年 月湖南工程职业技术学院
第5章 剖面图和断面图
§5．1 剖面图的种类和画法
§5．2 断面图的种类及画法
湖南工程职业技术学院
§ 5．1 剖面图的种类和画法
§ 5．1．1 剖面图的形成
剖面图是假想用一个剖切平面将形体剖切， 剖面图是假想用一个剖切平面将形体剖切，移去介于观察者和剖切 是假想用一个剖切平面将形体剖切 平面之间的部分，对剩余部分向投影面所作的正投影图。 平面之间的部分，对剩余部分向投影面所作的正投影图。剖切平 面通常为投影面平行面或垂直面，剖面图的形成如图 所示。 面通常为投影面平行面或垂直面，剖面图的形成如图1-5-1所示。
湖南工程职业技术学院
§ 5．1．2 剖面图的表达
4．需要转折的剖切位置线，在转折处如与其它图线发生混淆， 需要转折的剖切位置线，在转折处如与其它图线发生混淆， 应在转角的外侧加注与该符号相同的编号。 应在转角的外侧加注与该符号相同的编号。 5．剖面图如与被剖切图样不在同一张图纸内，可在剖切位置 剖面图如与被剖切图样不在同一张图纸内， 线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。 线的另一侧注明其所在图纸的图纸号，也可在图上集中说明。 6．通常对下列剖面图不标注剖面剖切符号：通过门、窗洞口 通常对下列剖面图不标注剖面剖切符号：通过门、 位置剖切房屋，所绘制的建筑平面图；通过形体（或构件配件） 位置剖切房屋，所绘制的建筑平面图；通过形体（或构件配件） 对称平面、中心线等位置剖切形体，所绘制的剖面图。 对称平面、中心线等位置剖切形体，所绘制的剖面图。

建筑工程识图与构造技术之剖面图与断面图

剖面图应用案例
某高层住宅楼的剖面图，展示了从底 层到顶层的每一层楼的结构和构造， 包括梁、板、柱等构件的位置和尺寸。
断面图应用案例
某桥梁工程的断面图，展示了桥梁的 某一具体部位或某一层的构造，包括 桥墩、桥台、桥面板等构件的位置和 尺寸。
05
剖面图与断面图的绘制软件介绍
AutoCAD软件在剖面图与断面图绘制中的应用
作用
剖面图主要用于表示建筑物的内部构 造，如梁板、墙体的位置和相互关系 ；断面图主要用于表示某一位置的结 构形式，如基础、柱、梁等。
剖面图与断面图的分类
剖面图分类
全剖面图、半剖面图、局部剖面图。全剖面图表示整个建筑物或构筑物的内部构 造；半剖面图表示建筑物的一半内部构造；局部剖面图表示建筑物的某一部分内 部构造。
断面图在建筑工程中的应用
结构设计
在结构设计阶段，断面图可以帮 助设计人员更好地了解结构构件
的内部构造，优化设计方案。
施工指导
在施工阶段，断面图可以为施工人 员提供详细的施工指导，帮助他们 更好地理解施工要求和工艺流程。
质量检测
在建筑工程质量检测阶段，断面图 可以帮助检测人员更好地了解结构 内部的缺陷和问题，及时发现并处 理质量隐患。
剖面图可以用于对建筑物进行结构分 析，了解结构的受力情况和稳定性等 方面的问题。
施工阶段
在施工阶段，剖面图可以作为施工的 参考依据，帮助施工人员更好地理解 建筑物的构造特点，确保施工的顺利 进行。
03
断面图的绘制与识读
断面图的绘制要点
选择合适的剖切位置
断面图应选择在结构或构件的 代表性部位进行剖切，以便清
识别建筑内部结构
通过观察剖面图中的墙、柱、梁等构件，了 解建筑物的内部结构。

剖面图与断面图—断面图的种类与表达(建筑制图)

目录
1 剖面图的形成与表达 2 剖面图的种类和画法 3 断面图的种类和画法
断面图的种类和画法
一、断面图的形成
假想用剖切平面将形体切开，仅画出剖切平面与形体接触部分即截断面的 形状，所得到的图形称为断面图，简称断面。
1
1
1—1
2
2
2—2 断面图
断面图的种类和画法
二、断面图与剖面图的区别
(1)断面图只画出剖切平面切到部分的图形，如下图d所示；而剖面图除应 画出断面图形外，还应画出剩余部分的投影，如下图c所示。即剖面图是“体” 的投影，断面图只是“面”的投影。
（1）剖面中包含着断面图、断面 则在剖面之内。
（2）断面图和剖面图的用途不同。
断面图的种类和画法
三、断面图的标注 (1)剖切符号 断面图的剖切符号，仅用剖切 位置线表示。剖切位置线绘制 成两段粗实线，长度宜为610mm。 (2)剖切符号的编号 用阿拉伯数字或拉丁字母按顺序编排，注写在剖切 位置线的同一侧，数字所在的一侧就是投影方向。
(2)剖面图可采用多个平行剖切平面， 绘制成阶梯剖面图；而断面图则不能， 它只反映单一剖切平面的断面特征。
(3)剖面图是用来表达形体内部形状和结 构；而断面图则常用来表达形体中某断面 的形状和结构。
断面图的种类和画法
剖面图和断面图的区别： 相同点：
都是用剖切平面剖切形体后得 到的投影图。 不同点：
面向右旋转90°，使它与正立面图重合后画出来的。 重合断面不需标注剖切符号和编号。 如果断面图的轮廓线是封闭的线框，
重合断面的轮廓线用细实线绘制，并画 出相应的材料图例；
断面图的种类和画法
3．中断断面图
绘制在视图轮廓线中断处的 断面图称为中断断面图，这种 断面图适合于表达等截面的长 向构件，中断断面图不需要标 注剖切符号和编号。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（4） 剖切过程不能产生新线。
2.剖切符号：由剖切位置线、投影方向和编号组成。
1-1剖面图 投影 方向线
1
编号
1
剖切位置 线 剖面图的标注
（1）投射方向线垂直于剖切位置线，它们的长度分别
为4~6mm和6~10mm；
（2）剖切符号不应与其他图线接触；
（3）剖切符号的编号宜用阿拉伯数字，按顺序自左至
材料 图例
图4.4 剖面图的形成
剖面图
V 向剖面图的产生
P
W 向剖面图的产生
Q
在工程图中，常采用剖视的方法解决这一问题
二、剖面图的画法
看到的部分
剖到的部分
假想 剖切面
（一）剖切位置线及剖切符号
1. 剖切位置
选择剖面位置的基本原则：
（1）平行于某一投影面；
（2）过形体的对称面；
（3）过孔洞的轴线；
部形状和结构；而断面图则用来表达物体中某一局部的断
面形状。
断面图与剖面图的区别
二、断面图的画法 （一）剖切平面位置及断面剖切符号：
注与该符号相同的 编号。
②画图时应把几个平行的到的两个断面在转折处的分
界线。
多个剖切平面剖切的剖视图
错
易出现的错误
错
1 1 1 1
错
1 1 1 1
对
阶梯剖视图
１－１剖视图 １
★作出剖切断面轮廓； ★在剖切断面上绘制 剖面线； １ ★绘制剖切面后的可 见轮廓线； ★书写图名。

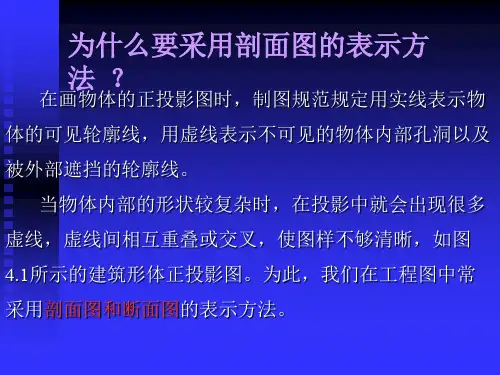

在画物体的正投影图时，制图规范规定用实线表示物 体的可见轮廓线，用虚线表示不可见的物体内部孔洞以及
为什么要采用剖面图的表示方 法 ？
被外部遮挡的轮廓线。
当物体内部的形状较复杂时，在投影中就会出现很多
虚线，虚线间相互重叠或交叉，使图样不够清晰，如图
4.1所示的建筑形体正投影图。为此，我们在工程图中常
采用剖面图和断面图的表示方法。
5.剖面图的名称用相应的编号代替，注写在相应的图
样下方。
三、常用的剖切方法 1.单一剖切平面的剖切
2.两个或两个以上互相平行的剖切平面剖切 （1）一组平行剖切平面 （阶梯剖面图）
1－1剖面图
1
1 1
1
阶梯剖面
（2）采用阶梯剖切画剖面图应注意以下几点：
①标注剖切符号时，应在剖切位置线的转折处的外侧加
用虚线表示看不见的部分，形成图面虚实线交错，混 淆不清，既不便于标注尺寸，也容易产生差错
5.1 剖面图
一、剖面图的概念
目的
剖面图
1、为了清晰地表达物 体的内部结构；
方 法
2、假想用剖切面将物 体剖开，将处于观察者 与剖切面之间的部分移 去，而将其余部分向投 影面投射得到剖面图；
3、剖面图中虚线变实 线，一般不再画不可见 虚线。
结果
假想用一个平面将形体切开，让其内部构造暴露出
来，使形体中不可见的部分变成可见部分，从而使虚线变
成实线，这样既利于尺寸标注，又方便识图。
假想 剖切面
剖面图的形成
用一个假想的剖切平面将形体剖切开，移去位于观察 者和剖切平面之间的部分，作出剩余部分的正投影图叫做 剖面图
图例 中的斜线 一律为45 度细实线
右、自上至下连续编排，并应注写在投射方向线的端部；
（4）需要转折的剖切位置线，应互相垂直，其长度与投
射方向线相同，同时，应在转角的外侧加注与该符号相同
的编号。
例：将侧面投影改为剖面图
作图：
1
1-1剖面图
1
（二）画剖面图应注意的问题 1.一个投影图画成剖面图，其他投影图仍应按未剖切前 的整个物体画出。同一物体若需要几个剖面图表示时，可
切后物体的剩余部分的投影。
(2) 所表达形体的对象不同——剖面图可采用一个或多
个剖切平面；而断面图一般只使用单一剖切平面。
(3) 断面图和剖面图的符号也有不同——断面图的剖切符 号只画长度6～10mm的粗实线作为剖切位置线，不画剖 视方向线，编号写在投影方向的一侧。
(4) 表达的内容不同——引入剖面图是为了表达物体的内
1－1剖面图
1
1
③两个相交剖切面的剖切，其剖切面的交线应垂直于
某一投影面，其中应有一个剖切平面平行于投影面。
画剖面时，先将不平行投影面的部分绕其两剖切平面
的交线，旋转至与投影面平行，然后再投影。剖面图
的总长度应为两线段长度之和（a+b）,两剖切平面的交 线不画。用此法剖切时，应在图名后注明“展开”字样。
1. 断面图的产生
1
1 1—1
2
2 2—2 断面图
断面图
2. 剖面图与断面图的区别
1
1
1—1
1
1 1—1
2
2 2—2 剖面图
2
2 2—2 断面图
断面图和剖面图的区别有两点：
(1) 所表达形体的对象不同——断面图只画出物体被剖
切后剖切平面与形体接触的那部分，即只画出截断面的
投影；而剖面图除了要画出截断面的投影，还要画出剖
1－1剖视图 1
2－2 剖视图 1
2
2
☆ 注意问题：
① 两剖切平面的转折处不应与图上的轮廓线重合，在剖视图 上不应在转折处画线。 ② 在剖视图内不能出现不完整的要素。只有当两个要素有公 共对称中心线或轴线时，可以此为界各画一半。
☆ 适用范围：
当物体上的孔槽及空腔等内部结构不在同一平面内时。
3.两个相交剖切平面
木地面构造图
分层剖视图
主龙骨 次龙骨 木板条 钢板网 面层粉刷
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当对称物体的轮廓线与中心线重合时， 不宜采用半剖视时。
正确
错误
三、剖面图实例
5.2 断面图
一、断面图的概念: 假想用剖切面将物体某处切断，仅画出该剖 切面与物体接触部分（区域内画上剖面线或材料 图例）即剖切面截割物体的截断面图形， 称为断面图。
4. 半剖面
5.局部剖面图：
（1）用剖切平面局部地剖开物体所得的剖面图称为局部
剖面图。
局部剖面图画在物体的视图内，且用细波浪线将其与 视图分开。波浪线画在物体的实体部分处。
（2）用几个互相平行的剖切平面，分别将物体局部剖 开，把几个局部剖面图重叠画在一个投影图上，用细波浪 线将各层的投影分开，这样的剖切称为分层局部剖面图。
进行几次剖切，且互不影响。在每一次剖切前，都应按整
个物体进行考虑。
2.在剖切面与物体接触的部分（即断面图）的轮廓线用
粗实线表示，并在轮廓线围合的图形内用细实线画上表示 材料的图例。
3.对剖切面没有切到、但沿投射方向可以看见部分的
轮廓线，必须用中粗线画出，不得遗漏。
4.为保持图面清晰，通常剖面图中不画虚线。
