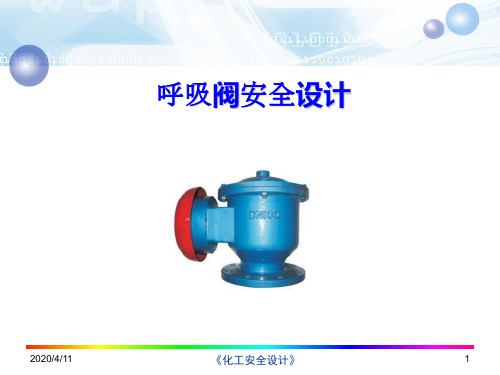

呼吸阀安全设计

呼吸阀安全设计


罐抽瘪，此时压力端处于关闭状态。当罐内气体
空间的压力超过油罐允许压力（即呼吸阀设定压
力）时，压力阀被气体顶开，气体从罐内排出，
使罐内压力不再上升，此时真空端处于关闭状态。
确定
呼吸阀设定真空 呼吸阀设定压力
储罐油气压力
2020/4/11
《化工安全设计》
22
四、呼吸阀的选用
❖ 呼吸量的计算（API2000）： 储罐的总吸入量：
2020/4/11
《化工安全设计》
9
二、呼吸阀表示方法
3、法兰的通径
表2.法兰通径
4、控制压力代号
表3.控制压力及代号
2020/4/11
《化工安全设计》
10
二、呼吸阀表示方法
例： GFQ150-C表示？ 表示控制正压力为1765Pa,控制负压 为295Pa,公称通径为150mm的石油 储罐全天候呼吸阀。
27
四、呼吸阀的选用
1、按照呼吸阀在单位时间内的通气量来选择呼吸阀的尺寸 及数量。
进出油罐的最大 流量/(m3/h)
呼吸阀规格 /个×DN
表4.呼吸阀选择
≤50 51-100 101150
151250
251-300 301500
501-700
1×80 1×100 1×150 1×200 1×250 2×200 2×250
《化工安全设计》
20
四、呼吸阀的选用
影响储罐内油气压力的主要因素有：
❖ 向贮罐输出（入）物料时，造成贮罐内压力降低（升高）， 需要吸入（排出）气体保持贮罐内压力平衡；
❖ 由于气候等影响引起贮罐内物料蒸气压增大或减少，造成 的呼出和吸入(通称热效应)热效应引起的呼吸气量见下页表；
呼吸阀的结构和选型介绍

呼吸阀的结构和选型介绍

当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。
三、呼吸阀选型介绍
1、防爆阻火呼吸阀，一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 防爆阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
2、全天候呼吸阀为阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触，气密性好，不易结霜冻结，适宜于寒冷的地区使用。
3、阻火呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。 一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替. 铸钢呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。本类阀门在管道中一般应当水平安装。
呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。
上海呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合油气从罐内逸出（呼出），使罐内的压力不再增高。当罐内气体的真空度超过油罐的允许真空度时，真空阀即被顶开，吸入空气（吸气）维持油罐压力平衡。压力在一定范围内，油罐不呼吸，所以呼吸阀在一定程度上减少了油品的蒸发损耗。呼吸阀控制的压力和真空度的数值应根据油罐结构本身的允许值来决定。选择呼吸阀型号时，要根据油品收发作业时的最大排量来确定。呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。
呼吸阀原理及设置计算

呼吸阀原理及设置计算

呼吸阀的阀体材质可根据不同的工况条件选择铝合 金、碳钢或不锈钢，内件材质均为不锈钢；先导式呼 吸阀的膜片可依据不同的工况条件选择丁腈橡胶、氟
橡胶或三元乙丙胶等。
工作介质中含有颗粒物质的工况，由于颗粒物质容 易阻塞阀杆与导向套之间的缝隙，从而影响阀杆运 动，直至阀杆卡死，呼吸阀失效。 通过普通呼吸 阀的内部结构进行改进。减少颗粒物对阀体内部的影 响。
重力载荷 PRV(单呼阀)
普通重力式单呼阀与泄压人孔泄放对比
罐内压力低于设 定压力时无动作
罐内压力高于设 定压力时泄放
• 5.呼吸量计算 呼吸阀的呼出、吸入量一般按照API 2000来计算：
• 计算依据 :
• Max. Inpumping Rate
in USGPH
• Max Outpumping Rate
呼吸阀 原理及设置计算
一、呼吸阀工作原理
立式金属拱顶罐
二、呼吸阀的设置和计算
一 概述
主要内容
二 设计规范
三 呼吸阀的选型
四 泄压人孔
五 呼吸量计算
• 1.概述 呼吸阀是一种用于石油、化工、天然气等
行业的低 压保护设备。它可以用来保持储罐压力始终处于正常状 态，降低储罐内挥发性液体的蒸发损失，并保持储罐免 受超压或超真空的破坏。
• 1.2 Venting for Thermal inbreathing
• See API table
• 超压呼出量
• 2.1 Venting Requirement for Max oil movement IN the tank • 1200 x Inpumping rate/4200 = ……….. NCUFT/HR
• 2.2 Venting for Thermal outbreathing • See API table
呼吸阀的设置和计算

呼吸阀的设置和计算


2011年12月18日
第17页
重力载荷 PRV(单呼阀)
2011年12月18日
第18页
普通重力式单呼阀与泄压人孔泄放对比
罐内压力低于设 定压力时无动作
罐内压力高于设 定压力时泄放
5.呼吸量计算 呼吸阀的呼出、吸入量一般按照API 2000来计算：
计算依据 :
Max. Inpumping Rate
2.2 Venting for Thermal outbreathing See API table
综合考虑上述吸入量和呼出量来选择呼吸阀尺寸。
2011年12月18日
第21页
第3页
吸入：在出料或气候条件影响冷却时 向内吸入
呼出：在进料或气候条件影响受热时 向外呼出
呼出：在储罐受到外部火灾时 向外呼出
呼吸阀（压力/真空 泄放阀）
超压保护
2011年12月18日
与罐连接
真空补气
第7页
呼吸阀工作示意
呼出气体
容器设备接口
吸入空气
2011年12月18日
第8页
典型的储罐安全保护装置安装图
2011年12月18日
第12页
普通重力式呼吸阀与先导式呼吸阀的比较
100%
先导式呼吸阀
重力式呼吸阀
泄放能力
SET 110%
2011年12月18日
150%
200%
第13页
储罐上配套使用的氮封阀和阻火器，氮封阀主要用
于调节储罐氮封气体压力；阻火器的功能是阻止火焰 在气体管道系统内的传播以保护储存有易燃性介质的 低压储罐，它通常与呼吸阀配合使用，以提高储罐的 防火性能和安全性能。

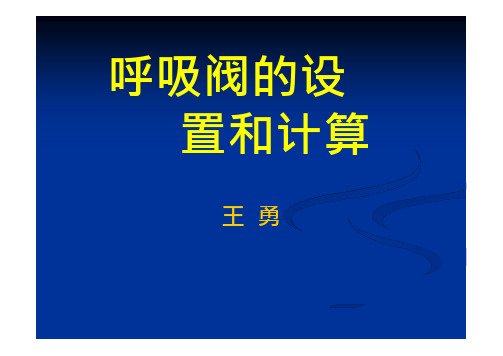

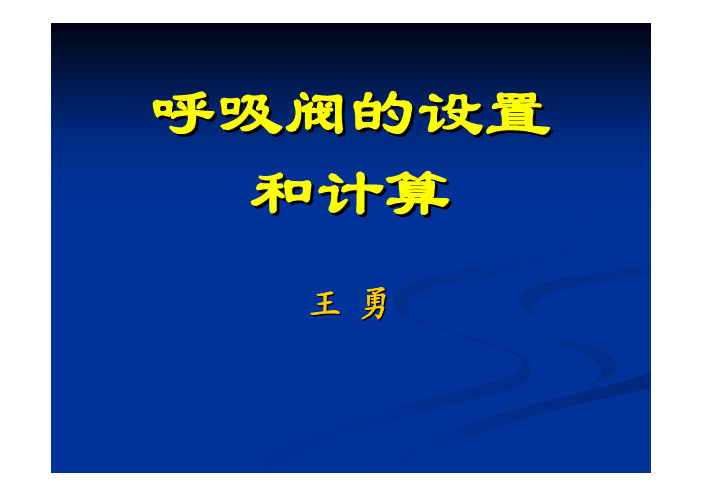

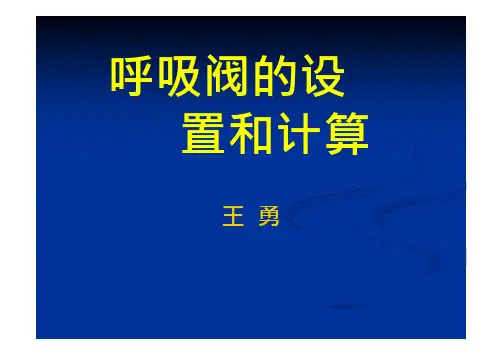

呼吸阀的设置 和计算
王勇
呼吸阀安全设计

呼吸阀安全设计


1、呼吸阀的名称代号，由“罐 ”和“阀”的汉语拼音字头组 成
2015/11/21
《化工安全设计》
7
二、呼吸阀表示方法
2、结构形式代号
全天候型和普通型两种——操作温度。
表1.操作温度及代号
产品结构形式 全天候型 普通型
操作温度/℃ -30～60 0～60
代号 Q P
2015/11/21
《化工安全设计》
安全位置 简要说明 主要用途
管端式
管道式
安装于管道或储罐 末端，直排大气 安可以直接排向大气 主要用于有毒或是需要回收 处理的气体排放，排放出的 气体通过管道进行收集。吸 入端可以直接吸入空气，也 可以吸入其他气体，如氮气。
2015/11/21
8
二、呼吸阀表示方法
SY/T0511-1996规定呼吸阀的产品代号的表示方法为： GF X XXX X 4、控制压力代号 3、法兰的通径 2、结构形式代号
1、呼吸阀的名称代号，由“罐 ”和“阀”的汉语拼音字头组 成
2015/11/21
《化工安全设计》
9
二、呼吸阀表示方法
3、法兰的通径
表2.法兰通径
2015/11/21
《化工安全设计》
26
三、呼吸阀的设计
呼吸阀应安装在储罐气源的最高点，并保证提供 储罐呼吸最直接和最大的通道。 对于立式罐，通常呼吸阀应尽量安装在罐顶中央 顶板范围内。 对于罐顶需设隔热层的储罐，可安装在梯子平台 附近。 当需要安装两个呼吸阀时，他们与罐顶中心应对 称分布。
1×80 1×100
根据油罐单位时间内收发油 品流量确定选择的呼吸阀数 目和规格
2015/11/21
《化工安全设计》
28
呼吸阀的设置和计算

呼吸阀的设置和计算

橡胶或三元乙丙胶等。
2011年12月18日
第14页
工作介质中含有颗粒物质的工况，由于颗粒物质容
易阻塞阀杆与导向套之间的缝隙，从而影响阀杆运动，
直至阀杆卡死，呼吸阀失效。
通过普通呼吸
阀的内部结构进行改进。减少颗粒物对阀体内部的影
响。
用于PTA装置上的呼吸阀，就因为工作介质中含有 颗粒，因此需要选用这种改进的呼吸阀。
1.2 Venting for Thermal inbreathing
See API table
2011年12月18日
第20页
超压呼出量
2.1 Venting Requirement for Max oil movement IN the tank
1200 x Inpumping rate/4200 = ……….. NCUFT/HR 2.2 Venting for Thermal outbreathing
-2mbarg～ -43mbarg。 2 . 弹簧式呼吸阀较重力式呼吸阀 设定压力较高，其设定压力范围为 +69mbarg～+1.034barg,
-43mbarg ～480barg。
2011年12月18日
第11页
3 . 先导式呼吸阀由主阀和导阀组成，两阀先后动作。联
合完成呼气或吸气的动作。导阀一旦打开，主阀 就完全打开；导阀一旦关闭，主阀就迅速关闭。因此
第17页
重力载荷 PRV(单呼阀)
2011年12月18日
第18页
普通重力式单呼阀与泄压人孔泄放对比
罐内压力低于 设定压力时无动 作
罐内压力高于 设定压力时泄放
5 . 呼吸量计算 呼吸阀的呼出、吸入量一般按照API 2000来计算：
呼吸阀安全设计资料

呼吸阀安全设计资料


2018/9/20
《化工安全设计》
3
一、概述
目前石油化工企业中常用的呼吸阀从其工作原理 的角度可分为两种基本类型：重力式呼吸阀和先 导式呼吸阀。
2018/9/20
《化工安全设计》
4
一、概述
1、重力式呼吸阀
呼气阀 吸气阀 P＞P1气体 从罐内排出
P＜P2向罐 内补入空气
P1：储罐允许压力，即呼吸阀设定压力。
2018/9/20
《化工安全设计》
14
三、呼吸阀的设计
罐内气体释放通道
罐内气体补充通道
阀座正常情况
阀座冻结情况
2018/9/20
《化工安全设计》
15
三、呼吸阀的设计
2018/9/20
《化工安全设计》
16
三、呼吸阀的设计
呼吸阀应安装在储罐气源的最高点，并保证提供 储罐呼吸最直接和最大的通道。 当需要安装两个呼吸阀时，他们与罐顶中心应对 称分布。
呼吸阀的选择：储罐的正常呼吸量
紧急泄压阀的选择：储罐的火灾呼吸量
2018/9/20
《化工安全设计》
21
四、呼吸阀的选用
当罐内油气压力低于储罐设计的允许真空压力 （即呼吸阀设定真空）时，大气压力顶开真空阀 盘，向罐内补入空气，使压力不再下降，以免油 罐抽瘪，此时压力端处于关闭状态。当罐内气体 空间的压力超过油罐允许压力（即呼吸阀设定压 力）时，压力阀被气体顶开，气体从罐内排出， 使罐内压力不再上升，此时真空端处于关闭状态。 呼吸阀设定真空 确定 呼吸阀设定压力
安全位置 简要说明 主要用途
管端式
管道式
安装于管道或储罐 末端，直排大气 安装于管道中，进 出口均有连接
主要用于无害、无味的介质 排放，可以直接排向大气 主要用于有毒或是需要回收 处理的气体排放，排放出的 气体通过管道进行收集。吸 入端可以直接吸入空气，也 可以吸入其他气体，如氮气。

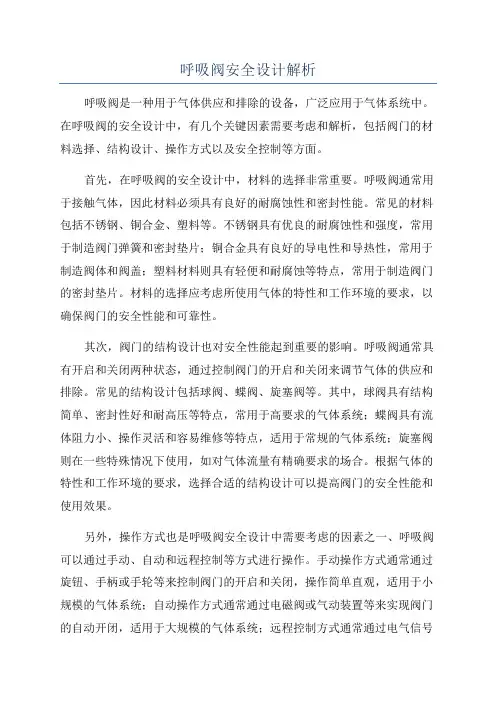

呼吸阀安全设计解析

呼吸阀安全设计解析

呼吸阀安全设计解析呼吸阀是一种用于气体供应和排除的设备，广泛应用于气体系统中。

在呼吸阀的安全设计中，有几个关键因素需要考虑和解析，包括阀门的材料选择、结构设计、操作方式以及安全控制等方面。

首先，在呼吸阀的安全设计中，材料的选择非常重要。

呼吸阀通常用于接触气体，因此材料必须具有良好的耐腐蚀性和密封性能。

常见的材料包括不锈钢、铜合金、塑料等。

不锈钢具有优良的耐腐蚀性和强度，常用于制造阀门弹簧和密封垫片；铜合金具有良好的导电性和导热性，常用于制造阀体和阀盖；塑料材料则具有轻便和耐腐蚀等特点，常用于制造阀门的密封垫片。

材料的选择应考虑所使用气体的特性和工作环境的要求，以确保阀门的安全性能和可靠性。

其次，阀门的结构设计也对安全性能起到重要的影响。

呼吸阀通常具有开启和关闭两种状态，通过控制阀门的开启和关闭来调节气体的供应和排除。

常见的结构设计包括球阀、蝶阀、旋塞阀等。

其中，球阀具有结构简单、密封性好和耐高压等特点，常用于高要求的气体系统；蝶阀具有流体阻力小、操作灵活和容易维修等特点，适用于常规的气体系统；旋塞阀则在一些特殊情况下使用，如对气体流量有精确要求的场合。

根据气体的特性和工作环境的要求，选择合适的结构设计可以提高阀门的安全性能和使用效果。

另外，操作方式也是呼吸阀安全设计中需要考虑的因素之一、呼吸阀可以通过手动、自动和远程控制等方式进行操作。

手动操作方式通常通过旋钮、手柄或手轮等来控制阀门的开启和关闭，操作简单直观，适用于小规模的气体系统；自动操作方式通常通过电磁阀或气动装置等来实现阀门的自动开闭，适用于大规模的气体系统；远程控制方式通常通过电气信号或液压信号等来实现远程控制阀门的开启和关闭，适用于远距离控制和自动化控制的气体系统。

操作方式的选择应根据具体的应用需求和安全要求进行权衡。

最后，安全控制也是呼吸阀安全设计中的重要一环。

呼吸阀通常具有过压保护、泄压保护和温度保护等功能。

过压保护可以通过设定阀门的最大工作压力来避免气体系统因压力过高产生危险；泄压保护可以通过添加泄压口或配备压力释放装置来实现，以避免气体系统因压力过高或过低产生危险；温度保护可以通过选择耐高温材料或添加温度传感器等来实现，以避免气体系统因温度过高或过低产生危险。

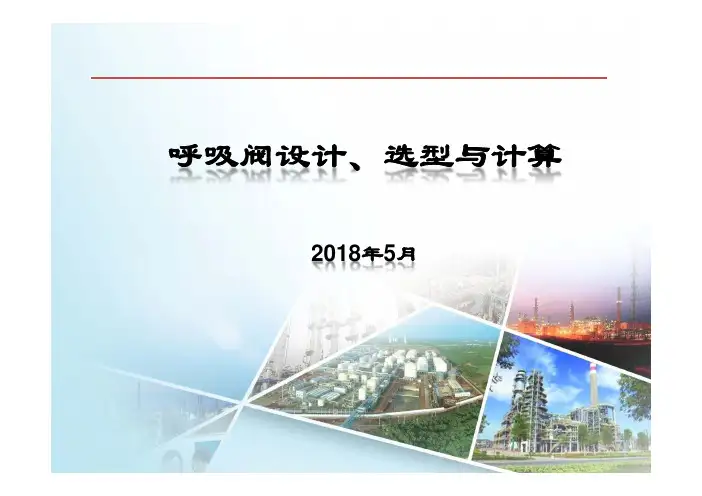

呼吸阀设计选型

呼吸阀设计选型

2018年5月储罐事故照片主要内容：1.相关标准2.常用术语3.设置原则4.典型设置方案5.呼吸阀的分类与结构6.呼吸阀选型时考虑的因素7.呼吸阀选型原则8.呼吸阀技术参数的确定9.呼吸阀选用步骤和注意事项10.呼吸阀的技术要求11.呼吸阀安装和注意事项1.相关标准GB50160-2008石油化工企业设计防火规范SH/T3007-2014 石油化工储运系统罐区设计规范SY/T 0511.1 -2010 石油储罐附件第1部分：呼吸阀(适用于常压包括微正压石油储罐)SY/T 0511.2 -2010 石油储罐附件第2部分：液压安全阀GB50074-2014 石油库设计规范API 2000 Venting Atmospheric and Low-Pressure storage tank2.常用术语液体流动效应呼吸:在正常操作情况下，由于液体进入和流出引起的气体进出（呼与吸），也称大呼吸。

热效应呼吸:在正常操作情况下，由于环境温度的升降使罐内气相膨胀或收缩而产生的气体进出（呼与吸），也称小呼吸。

正常通气：由于正常操作或大气环境变化引起的气体进出（呼与吸）。

紧急通气：由于换热管破裂或外部火灾等异常工况引起的气体进出。

2.常用术语泄压装置：用于泄放储罐中过度的超压负荷或负压的安全设施。

真空泄压阀：一种只能进行负压通气，防止储罐因出现真空而损坏的泄压装置。

泄压阀：一种只能进行正压通气，防止储罐因超压而损坏的泄压装置。

呼吸阀：一种由泄压阀和真空阀组合而成的，通过“呼”与“吸”（排出与吸入气体）保护储罐免受因超压或超负压而破坏的泄压装置。

呼吸人孔：可安装在人孔盖上的通气设施。

2.常用术语设定压力：当呼吸阀开始呈连续“呼吸”或“吸入”状态时，呼吸阀的入口压力（表压），也称开启压力。

一般包括正压和负压（真空）两个数值。

泄放压力：当呼吸阀通气量达到需要通气能力时，呼吸阀入口压力（表压）。

需要通气能力：避免储罐超压（包括超负压）所需的通气量。

呼吸阀安全设计

呼吸阀安全设计


储罐油气压力
2015-4-20
《化工安全设计》
20
四、呼吸阀的选用
影响储罐内油气压力的主要因素有：
向贮罐输出（入）物料时，造成贮罐内压力降低（升高）， 需要吸入（排出）气体保持贮罐内压力平衡； 由于气候等影响引起贮罐内物料蒸气压增大或减少，造成 的呼出和吸入(通称热效应)热效应引起的呼吸气量见下页 表； 火灾时贮罐受热，引起蒸发量骤增而造成的呼出。 前三个原因引起的呼吸量叫正常呼吸量，后一个原因引起 的呼吸量叫火灾呼吸量。
储罐油气压力
2015-4-20
《化工安全设计》
22
四、呼吸阀的选用
呼吸量的计算（API2000）： 储罐的总吸入量： V吸入量=V热效应（吸入）+V泵出量×0.94 储罐的总呼出量： 当物料闪点＜37.8℃ V呼出= V热效应（呼出）+V泵进量×2.02 当物料闪点≥37.8℃ V呼出= V热效应（呼出）+V泵进量×1.01 根据流量曲线选择合适的呼吸阀
安全位置 简要说明 主要用途
管端式
管道式
安装于管道或储罐 末端，直排大气 安装于管道中，进 出口均有连接
主要用于无害、无味的介质 排放，可以直接排向大气 主要用于有毒或是需要回收 处理的气体排放，排放出的 气体通过管道进行收集。吸 入端可以直接吸入空气，也 可以吸入其他气体，如氮气。
2015-4-20
二、呼吸阀表示方法
SY/T0511-1996规定呼吸阀的产品代号的表示方法为： GF X XXX X 4、控制压力代号 3、法兰的通径 2、结构形式代号
1、呼吸阀的名称代号，由“罐 ”和“阀”的汉语拼音字头组 成
2015-4-20
《化工安全设计》
9
呼吸阀图例

呼吸阀图例

呼吸阀图例截至２００６年，我国太阳能热水器运行保有量达９０００万平方米，占到世界太阳能热水器应用面积的６０％左右；年生产能力超过２０００万平方米。

使用量和年产量均占世界总量的一半以上。

记者从正在此间举行的“２００７济南太阳能热利用大会”上了解到，我国大多数地区年日照时数超过２０００小时，年平均日辐射量在每平方米４千瓦时以上，太阳能理论储量达每年１７０００亿吨标准煤。

２００６年，我国太阳能热水器产业年产值２００多亿元，出口创汇５０００万美元，全行业提供就业机会６０多万个。

目前，我国太阳能产业已形成玻璃原材料加工、全玻璃集热管和热水器的加工、市场营销服务、机械加工装备、零配件生产等配套的产业链。

据介绍，目前我国太阳能热水器自有技术占９５％以上，城市太阳能热水器普及率达到２５％。

在投入产出方面，综合成本不到国外平均水平的一半。

在太阳能利用标准体系建设方面，２００６年年底颁布实施了２０项标准，其中国家标准１６项、行业标准４项，已建成北京和武汉两个国家级太阳能热水器产品检测中心。

·>>产品中心>>不锈钢呼吸阀首页一、产品概述:根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全设施。

它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。

我公司生产的呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、铝合金正压阀盘材料不锈钢304、316、铝合金负压阀盘材料不锈钢304、316、四氟PTFE环境温度℃-30~60三、不锈钢呼吸阀法兰连接尺寸:DN5080100150200250300H250400400470550620700H1110160160200250290320L300420420520650760880L1165250250320400480550订货须知：一、①不锈钢呼吸阀产品名称与型号②不锈钢呼吸阀口径③不锈钢呼吸阀是否带附件二、若已经由设计单位选定公司的不锈钢呼吸阀型号，请按不锈钢呼吸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：抽屉阻火器阻火器防火呼吸阀阻爆燃型管道阻火器波纹型阻火器GTQ型波纹阻火器呼吸阀管道网型阻火器砾石阻火器丝口阻火器阻火呼吸人孔PC型空气泡沫产生器呼吸器呼吸式安全阀ZFQ-1型全天候阻火呼吸阀QZF-89型全天候阻火呼吸阀船用阀门>>船用呼吸阀>>船用呼吸阀产品名称：船用呼吸阀产品型号：A型、B型、AS型、BS型产品口径：DN80-150产品压力：0.6~10.0Mpa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

安全阀、液封等原理

安全阀、液封等原理
安全阀⼯作原理⽰意图安全阀与爆破⽚联⽤⽰意图
安全液封安装在烟囱上的⽕星熄灭装置⽰意图
摆动⽌回阀摆动⽌回阀结构⽰意图
爆破⽚实物图爆破⽚⽰意图
波纹⾦属⽚型阻⽕器波纹型阻⽕器结构⽰意图
充填型阻⽕器（砾⽯）充填型阻⽕器（砾⽯）结构⽰意图
单向阀单向阀结构⽰意图
弹簧全启式安全阀弹簧式安全阀
弹簧式过流阀弹簧式过流阀结构⽰意图
弹簧微启式安全阀跌落式⾃动阻⽕闸门
反拱形爆破⽚防爆型爆破⽚
防冻排污阀
封闭式液封⼯作原理⽰意图
浮筒式过流阀结构⽰意图杠杆式安全阀
杠杆式减压阀杠杆式减压阀结构⽰意图
⽕星熄灭器⽕星熄灭器安装图
⽕星熄灭器结构⽰意图机械呼吸阀1
机械呼吸阀2 机械呼吸阀3
机械呼吸阀⼯作原理⽰意图1 机械呼吸阀⼯作原理⽰意图2
机械牵引紧急切断阀结构⽰意图⾦属⽹阻⽕器
⾦属⽹阻⽕器结构⽰意图紧急切断阀⼯作⽰意图
紧急切断阀⼯作原理⽰意图
开敞式液封⼯作原理⽰意图⽓动紧急切断阀球式⽌回阀
球式⽌回阀结构⽰意图球式⽌回阀结构⽰意图
燃⽓电动紧急切断阀燃⽓电动紧急切断阀结构⽰意图
升降式⽌回阀升降式⽌回阀结构⽰意图
升降式⽌回阀剖⾯结构⽰意图⽔封井
旋转式⾃动阻⽕闸门液化⽯油⽓弹簧式减压阀
液压安全阀液压安全阀结构⽰意图
液压安全阀结构原理⽰意图液压紧急切断阀
液压紧急切断阀结构⽰意图正拱形爆破⽚。

呼吸阀计算书Copy

呼吸阀流量、口径计算书
SIZING AND CAPACITY OF PRESSURE VACUUM RELIEF VALVE
用户：CUSTOMER
项目：PROJECT
规范、标准 CODE AND STANDARD
SY/T0511.1-2010, API 2000
一、规格 SPECIFICATION
1 项目号 Item Tag
32 计算面积 CALCULATED AREA
Ac 17.27
cm2
35 额定出口排量OUTLET FLOW
Wdr 284.2 Nm3/h
33 计算直径 CALCULATED DIAMETER
Dc 46.90
mm
34 选择直径 SELECT DIAMETER
Ds
50
mm
七、吸入口面积、排量计算INLET AREA AND FLOWRATE CALCULATION
6 储罐直径 TANK DIAMETE
m
2 位号 Tank Tag. NO.
BV0600
7 储罐高度 TANK HEIGHT
m
3 阀门型号 MODEL NO.
8 储罐体积 TANK CAPACITY
m3
4 结构形式 DESIGN TYPE
阻火呼吸阀
9 总呼出量 Out-breathing
250
Nm3/h
P1
3.5
kPa g 23 真空压力 VACUUM PRESSURE
P1 -0.25 kPa g
20 允许超压 ALLOWABLE OVERPRESSURE
ΔPo
10%
24 允许超压 ALLOWABLE OVERPRESSURE
ΔPo
