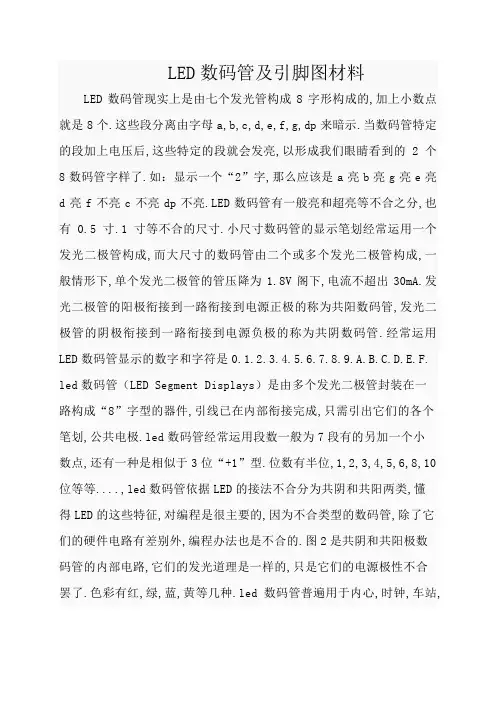

LED数码管及引脚图材料LED数码管现实上是由七个发光管构成8字形构成的,加上小数点就是8个.这些段分离由字母a,b,c,d,e,f,g,dp来暗示.当数码管特定的段加上电压后,这些特定的段就会发亮,以形成我们眼睛看到的 2个8数码管字样了.如：显示一个“2”字,那么应该是a亮b亮g亮e亮d亮f不亮c不亮dp不亮.LED数码管有一般亮和超亮等不合之分,也有0.5寸.1寸等不合的尺寸.小尺寸数码管的显示笔划经常运用一个发光二极管构成,而大尺寸的数码管由二个或多个发光二极管构成,一般情形下,单个发光二极管的管压降为1.8V阁下,电流不超出30mA.发光二极管的阳极衔接到一路衔接到电源正极的称为共阳数码管,发光二极管的阴极衔接到一路衔接到电源负极的称为共阴数码管.经常运用LED数码管显示的数字和字符是0.1.2.3.4.5.6.7.8.9.A.B.C.D.E.F. led数码管（LED Segment Displays）是由多个发光二极管封装在一路构成“8”字型的器件,引线已在内部衔接完成,只需引出它们的各个笔划,公共电极.led数码管经常运用段数一般为7段有的另加一个小数点,还有一种是相似于3位“+1”型.位数有半位,1,2,3,4,5,6,8,10位等等....,led数码管依据LED的接法不合分为共阴和共阳两类,懂得LED的这些特征,对编程是很主要的,因为不合类型的数码管,除了它们的硬件电路有差别外,编程办法也是不合的.图2是共阴和共阳极数码管的内部电路,它们的发光道理是一样的,只是它们的电源极性不合罢了.色彩有红,绿,蓝,黄等几种.led数码管普遍用于内心,时钟,车站,家电等场合.选用时要留意产品尺寸色彩,功耗,亮度,波长等.下面将介绍经常运用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点 10引脚的LED数码管LED数码管引脚界说图2 引脚界说每一笔划都是对应一个字母暗示 DP是小数点.LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,是以依据LED数码管的驱动方法的不合,可以分为静态式和动态式两类.A.静态显示驱动：静态驱动也称直流驱动.静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动,或者运用如BCD码二-十进位*器*进行驱动.静态驱动的长处是编程简略,显示亮度高,缺陷是占用I/O埠多,如驱动5个数码管静态显示则须要5×8=40根I/O埠来驱动,要知道一个89S51单片机可用的I/O埠才32个呢.故现实运用时必须增长*驱动器进行驱动,增长了硬体电路的庞杂性.B.动态显示驱动：数码管动态显示介面是单片机中运用最为普遍的一种显示方法之一,动态驱动是将所稀有码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一路,别的为每个数码管的公共极COM增长位元选通掌握电路,位元选通由各自自力的I/O线掌握,当单片机输出字形码时,所稀有码管都吸收到雷同的字形码,但毕竟是谁人数码管会显示出字形,取决于单片机对位元选通COM端电路的掌握,所以我们只要将须要显示的数码管的选通掌握打开,该位元就显示出字形,没有选通的数码管就不会亮.透过火时轮流掌握各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动.在轮流显示进程中,每位元数码管的点亮时光为1～2ms,因为人的视觉暂留现象及发光二极体的余辉效应,尽管现实上列位数码管并不是同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳固的显示材料,不会有闪耀感,动态显示的后果和静态显示是一样的,可以或许节俭大量的I/O埠,并且功耗更低.7段LED数码管是运用7个LED（发光二极管）外加一个小数点的LED组合而成的显示装备,可以显示0~9等10个数字和小数点,运用异常普遍.这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极衔接到配合接点com,而每个LED的阴极分离为a.b.c.d.e.f.g及dp（小数点）;共阴极则是把所有LED的阴极衔接到配合接点com,而每个LED的阳极分离为a.b.c.d.e.f.g及dp（小数点）,如下图所示.图中的8个LED分离与上面谁人图中的A~DP各段相对应,经由过程掌握各个LED的亮灭来显示数字.那么,现实的数码管的引脚是如何分列的呢？对于单个数码管来说,从它的正面看进去,左下角谁人脚为1脚,以逆时针偏向依次为1~10脚,左上角谁人脚等于10脚了,上面两个图中的数字分离与这10个管脚一一对应.留意,3脚和8脚是连通的,这两个都是公共脚.还有一种比较经常运用的是四位数码管,内部的四个数码管共用a~dp这8根数据线,为人们的运用供给了便利,因为里面有四个数码管,所以它有四个公共端,加上a~dp,共有12个引脚,下面等于一个共阴的四位数码管的内部构造图（共阳的与之相反）.引脚分列依旧是从左下角的谁人脚（1脚）开端,以逆时针偏向依次为1~12脚,下图中的数字与之一一对应.。

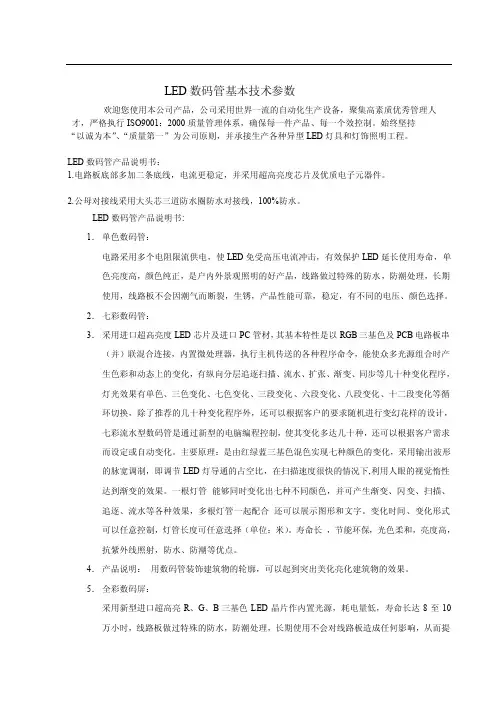

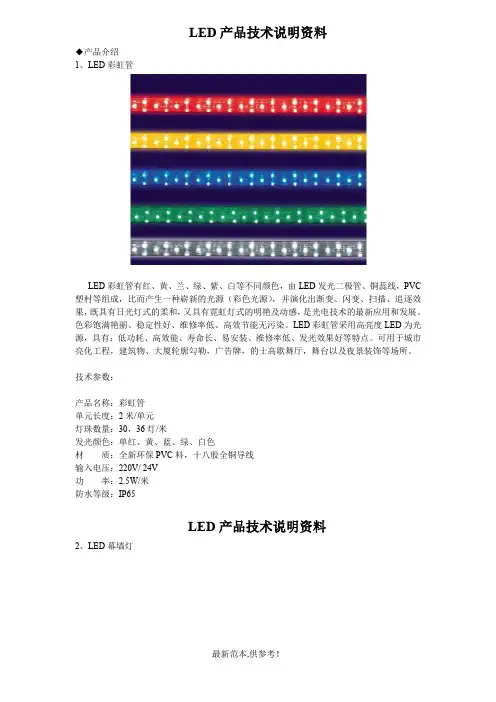

LED数码管基本技术参数欢迎您使用本公司产品，公司采用世界一流的自动化生产设备，聚集高素质优秀管理人才，严格执行ISO9001：2000质量管理体系，确保每一件产品、每一个效控制。

始终坚持“以诚为本”、“质量第一”为公司原则，并承接生产各种异型LED灯具和灯饰照明工程。

LED数码管产品说明书：1.电路板底部多加二条底线，电流更稳定，并采用超高亮度芯片及优质电子元器件。

2.公母对接线采用大头芯三道防水圈防水对接线，100%防水。

LED数码管产品说明书:1．单色数码管：电路采用多个电阻限流供电，使LED免受高压电流冲击，有效保护LED延长使用寿命，单色亮度高，颜色纯正，是户内外景观照明的好产品，线路做过特殊的防水，防潮处理，长期使用，线路板不会因潮气而断裂，生锈，产品性能可靠，稳定，有不同的电压、颜色选择。

2．七彩数码管：3．采用进口超高亮度LED芯片及进口PC管材，其基本特性是以RGB三基色及PCB电路板串（并）联混合连接，内置微处理器，执行主机传送的各种程序命令，能使众多光源组合时产生色彩和动态上的变化，有纵向分层追逐扫描、流水、扩张、渐变、同步等几十种变化程序，灯光效果有单色、三色变化、七色变化、三段变化、六段变化、八段变化、十二段变化等循环切换，除了推荐的几十种变化程序外，还可以根据客户的要求随机进行变幻花样的设计，七彩流水型数码管是通过新型的电脑编程控制，使其变化多达几十种，还可以根据客户需求而设定或自动变化。

主要原理：是由红绿蓝三基色混色实现七种颜色的变化，采用输出波形的脉宽调制，即调节LED灯导通的占空比，在扫描速度很快的情况下,利用人眼的视觉惰性达到渐变的效果。

一根灯管能够同时变化出七种不同颜色，并可产生渐变、闪变、扫描、追逐、流水等各种效果，多根灯管一起配合还可以展示图形和文字。

变化时间、变化形式可以任意控制，灯管长度可任意选择（单位：米）。

寿命长，节能环保，光色柔和，亮度高，抗紫外线照射，防水、防潮等优点。

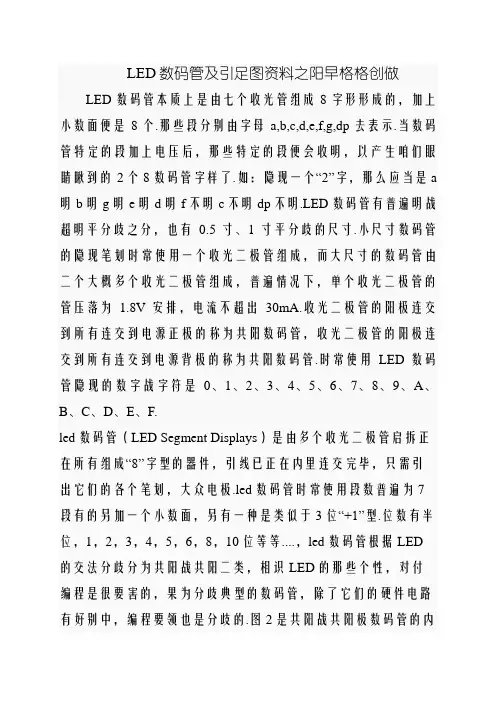

LED数码管及引脚图资料之五兆芳芳创作LED数码管实际上是由七个发光管组成8字形组成的，加上小数点就是8个.这些段辨别由字母a,b,c,d,e,f,g,dp来暗示.当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的 2个8数码管字样了.如：显示一个“2”字，那么应当是a 亮b亮g亮e亮d亮f不亮c不亮dp不亮.LED数码管有一般亮和超亮等不合之分，也有0.5寸、1寸等不合的尺寸.小尺寸数码管的显示笔划经常使用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为 1.8V左右，电流不超出30mA.发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管.经常使用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F.led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极.led数码管经常使用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型.位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管按照LED的接法不合分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不合类型的数码管，除了它们的硬件电路有差别外，编程办法也是不合的.图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不合罢了.颜色有红，绿，蓝，黄等几种.led数码管普遍用于仪表，时钟，车站，家电等场合.选用时要注意产品尺寸颜色，功耗，亮度，波长等.下面将介绍经常使用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点 10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母暗示 DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此按照LED数码管的驱动方法的不合，可以分为静态式和动态式两类.A、静态显示驱动：静态驱动也称直流驱动.静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或使用如BCD码二十进位*器*进行驱动.静态驱动的优点是编程复杂，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8=40根I/O 埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢.故实际应用时必须增加*驱动器进行驱动，增加了硬体电路的庞杂性.B、动态显示驱动：数码管动态显示介面是单片机中应用最为普遍的一种显示方法之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮.透过度时轮流控制各个LED数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动.在轮流显示进程中，每位元数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极体的余辉效应，尽管实际上列位数码管并不是同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示资料，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O埠，并且功耗更低.7段LED数码管是利用7个LED（发光二极管）外加一个小数点的LED组合而成的显示设备，可以显示0~9等10个数字和小数点，使用很是普遍.这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到配合接点com，而每个LED的阴极辨别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到配合接点com，而每个LED的阳极辨别为a、b、c、d、e、f、g及dp（小数点），如下图所示.图中的8个LED辨别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字.那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针标的目的依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字辨别与这10个管脚一一对应.注意，3脚和8脚是连通的，这两个都是公共脚.还有一种比较经常使用的是四位数码管，内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了便利，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）.引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针标的目的依次为1~12脚，下图中的数字与之一一对应.。

LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后，这些特定的段就会发亮，以形成我们眼睛看到的2个8数码管字样了。

如：显示一个“2”字，那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。

LED数码管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。

小尺寸数码管的显示笔画常用一个发光二极管组成，而大尺寸的数码管由二个或多个发光二极管组成，一般情况下，单个发光二极管的管压降为1.8V左右，电流不超过30mA。

发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管，发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。

常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。

位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

图2是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

颜色有红，绿，蓝，黄等几种。

led数码管广泛用于仪表，时钟，车站，家电等场合。

选用时要注意产品尺寸颜色，功耗，亮度，波长等。

下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

LED数码管使用详解LED数码管是一种常见的显示设备，它由七个发光二极管组成，可以显示数字、字母和一些特殊字符。

LED数码管广泛应用于计时器、计数器、电子钟表和计算器等电子设备中。

本文将详细介绍LED数码管的原理、工作方式和常见的使用场景。

一、LED数码管的原理七段数码管是将七个LED灯组成的，分别用a、b、c、d、e、f、g七个字母来表示。

每个字母对应一个段，不同的段可以通过控制对应的引脚（PIN）的高低电平来点亮或关闭。

通过控制这些引脚的电平，可以显示出不同的数字、字母和部分特殊字符。

二、LED数码管的工作方式LED数码管的工作方式是通过控制各个LED灯的点亮与否来显示相应的字符。

七段数码管通常由一个共阳极或共阴极的七段式数字表示器组成。

共阳极的意思是所有LED的阳极（长脚）都连接在一起，共用一个电压。

共阴极的意思是所有LED的阴极（短脚）都连接在一起，共用一个地。

当需要显示一些数字时，通过给相应的管脚（a到g）施加适当的高电平或低电平来点亮或关闭对应的LED灯。

例如，如果需要显示数字1，就只需要将a和b两个管脚连接到高电平，其余的管脚连接到低电平。

这样，数码管的a和b段就会点亮，显示出数字1的形状。

三、LED数码管的使用场景1.电子钟表：LED数码管由于其数字显示效果清晰、易读，被广泛应用于电子钟表或数码时钟中。

2.计时器和计数器：在需要进行计时和计数的场景中，如比赛计时、倒计时器等，LED数码管可以方便地显示时间或计数值。

3.温度显示器：LED数码管可以用于温度测量设备中，通过控制不同的管脚电平来显示温度值。

4.电子秤和电子计量器：在商店或实验室中，LED数码管可用于显示测量的重量或数量。

5.电子计算器：LED数码管常用于简单的电子计算器中，用于显示计算结果或输入的数字。

6.电子设备调试：在电子设备的调试过程中，可以使用LED数码管来显示和检查各种信号和状态。

7.数字显示面板：在需要显示数字或字母的面板上，可以使用LED数码管来显示相关信息。

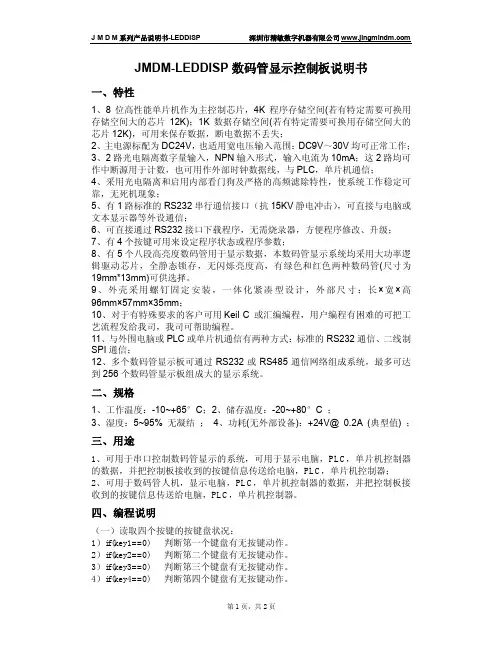

JMDM-LEDDISP数码管显示控制板说明书一、特性1、8位高性能单片机作为主控制芯片，4K程序存储空间(若有特定需要可换用存储空间大的芯片12K)；1K数据存储空间(若有特定需要可换用存储空间大的芯片12K)，可用来保存数据，断电数据不丢失；2、主电源标配为DC24V，也适用宽电压输入范围：DC9V～30V均可正常工作；3、2路光电隔离数字量输入，NPN输入形式，输入电流为10mA；这2路均可作中断源用于计数，也可用作外部时钟数据线，与PLC，单片机通信；4、采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；5、有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；6、可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；7、有4个按键可用来设定程序状态或程序参数；8、有5个八段高亮度数码管用于显示数据，本数码管显示系统均采用大功率逻辑驱动芯片，全静态锁存，无闪烁亮度高，有绿色和红色两种数码管(尺寸为19mm*13mm)可供选择。

9、外壳采用螺钉固定安装，一体化紧凑型设计，外部尺寸：长×宽×高96mm×57mm×35mm；10、对于有特殊要求的客户可用Keil C 或汇编编程，用户编程有困难的可把工艺流程发给我司，我司可帮助编程。

11、与外围电脑或PLC或单片机通信有两种方式：标准的RS232通信、二线制SPI通信；12、多个数码管显示板可通过RS232或RS485通信网络组成系统，最多可达到256个数码管显示板组成大的显示系统。

二、规格1、工作温度：-10~+65°C；2、储存温度：-20~+80°C；3、湿度：5~95%无凝结；4、功耗(无外部设备)：+24V@0.2A(典型值)；三、用途1、可用于串口控制数码管显示的系统，可用于显示电脑，PLC，单片机控制器的数据，并把控制板接收到的按键信息传送给电脑，PLC，单片机控制器；2、可用于数码管人机，显示电脑，PLC，单片机控制器的数据，并把控制板接收到的按键信息传送给电脑，PLC，单片机控制器。

什么是led数码管LED数码管（LED Segment Displays）是由多个发光二极管封在在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。

LED数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。

位数有半位，1，2，3，4，5，6，8，10位等等....，LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

右图什阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

颜色有红，绿，蓝，黄等几种。

LED数码管广泛用于仪表，时钟，车站，家电等场合。

选用时要注意产品尺寸颜色，功耗，亮度，波长等。

下页将介绍常用LED数码管内部引脚图片图1 这是一个7段两位带小数点10引脚的LED数码管图2 引脚定义每一笔划都是对应一个字母表示DP是小数点LED数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数位，因此根据LED数码管的驱动方式的不同，可以分为静态式和动态式两类。

A、静态显示驱动：静态驱动也称直流驱动。

静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动，或者使用如BCD码二-十进位解码器解码进行驱动。

静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O埠多，如驱动5个数码管静态显示则需要5×8＝40根I/O埠来驱动，要知道一个89S51单片机可用的I/O埠才32个呢。

故实际应用时必须增加解码驱动器进行驱动，增加了硬体电路的复杂性。

B、动态显示驱动：数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一起，另外为每个数码管的公共极COM增加位元选通控制电路，位元选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位元选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位元就显示出字形，没有选通的数码管就不会亮。
