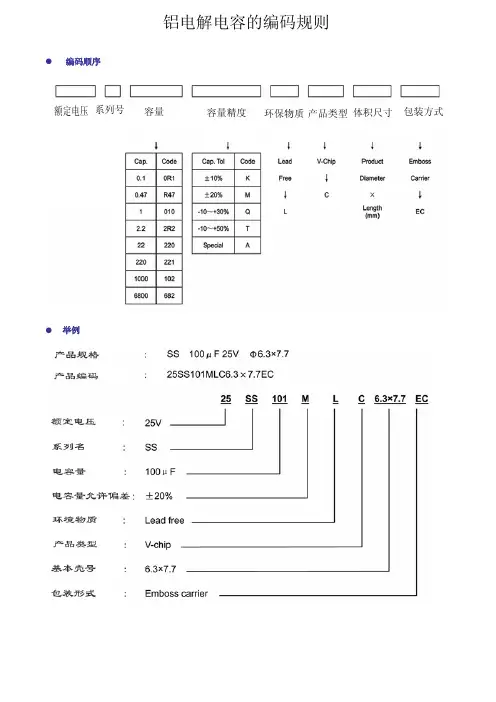

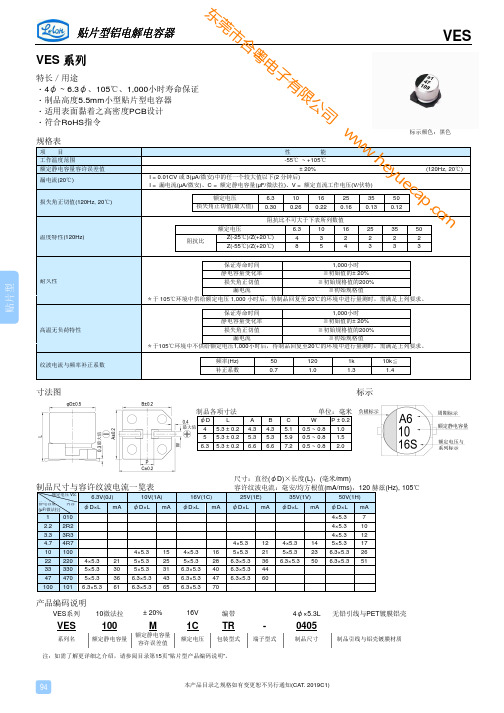

●编码顺序●举例铝电解电容的编码规则额定电压系列号容量容量精度环保物质体积尺寸包装方式产品类型●电容器顶部印字中的制造日期和产品系列请看第一行印字内容：第一个数字为年份，第二个数字为季度，第三个字母为产品系列。
Code Year 62006720078200892009CodeSeries S SS C SC T HTN NP P KP L LZ Z KZ FFZ E EL K KL H KH HUHU负极Code Quarter 1Q14Q27Q3OQ4无极１６Ｘ１６．５不同尺寸图片产品体系图双极性品宽温双极性标准品低漏电流宽温标准品宽温长寿命高可靠性品低阻抗品５０００小时长寿命中高压品极低阻抗品长寿命极低阻抗品●卷盘(mm)●内盒●包装数量*为小盘包装回流焊条件1.应采用红外线或热风回流焊接，而不宜采用汽相加热回流焊接。
2.回流次数最多2次，请确保在第1次和第2次之间产品有足够的冷却时间。
3.－从150℃至200℃的预热时间应在180秒钟以内；－电容器顶部温度超过217℃的焊接时间不得超过t L(秒)；－－电容器顶部的尖峰温度不得超过Tp(℃)，在5℃范围内的实际尖峰温度时间不得超过tp(秒)。
●回流焊曲线图*1.温度上升平均每秒钟最多3℃。
*2.温度下降平均每秒钟最多6℃。
*3从25℃上升到尖峰温度的时间最多8分钟。
●温度和时间分类适用所有产品Size Thickness(㎜)Volume(㎜3)Tp(℃)t L(second)tp(second)Φ4～Φ6.3&Φ8×6.2L≥2.5<350250±09040Φ8×10.5L≥2.5350～2000240±09030Φ10×10.5L/13.5L≥2.5350～2000235±06030Φ12.5&Φ16≥2.5>2000230±030(20)※20●温度和时间分类只适用没有()的标准壳号产品Size Thickness(㎜)Volume(㎜3)Tp(℃)t L(second)tp(second)Φ4～Φ6.3&Φ8×6.2L≥2.5<350260±0905Φ8×10.5L≥2.5350～2000260±0905Φ10×10.5L/13.5L≥2.5350～2000260±0605片式铝电解电容器使用指南一、电路设计1.确保电容器使用和安装条件在凯吉产品目录的规定范围内。

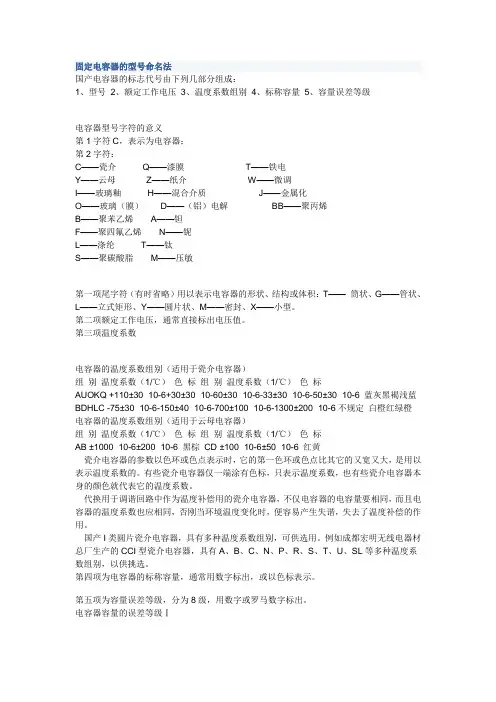

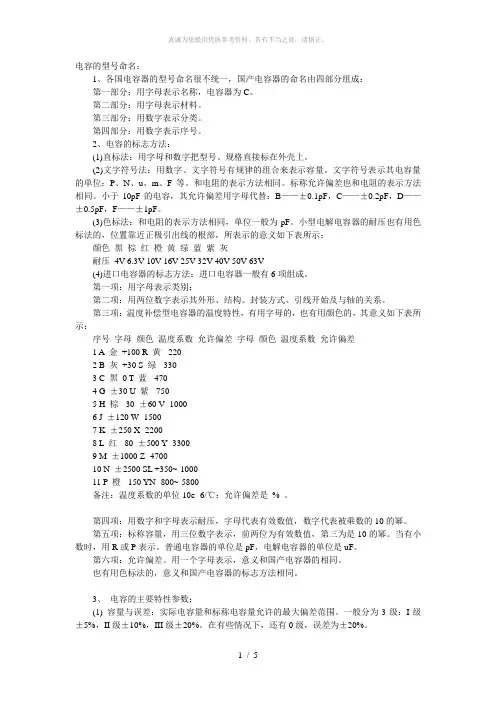

固定电容器的型号命名法国产电容器的标志代号由下列几部分组成：1、型号2、额定工作电压3、温度系数组别4、标称容量5、容量误差等级电容器型号字符的意义第1字符C，表示为电容器；第2字符：C——瓷介Q——漆膜T——铁电Y——云母Z——纸介W——微调I——玻璃釉H——混合介质J——金属化O——玻璃（膜）D——（铝）电解BB——聚丙烯B——聚苯乙烯A——钽F——聚四氟乙烯N——铌L——涤纶T——钛S——聚碳酸脂M——压敏第一项尾字符（有时省略）用以表示电容器的形状、结构或体积：T——筒状、G——管状、L——立式矩形、Y——圆片状、M——密封、X——小型。
第二项额定工作电压，通常直接标出电压值。
第三项温度系数电容器的温度系数组别（适用于瓷介电容器）组别温度系数（1/℃）色标组别温度系数（1/℃）色标AUOKQ +110±30×10-6+30±30×10-60±30×10-6-33±30×10-6-50±30×10-6 蓝灰黑褐浅蓝BDHLC -75±30×10-6-150±40×10-6-700±100×10-6-1300±200×10-6不规定白橙红绿橙电容器的温度系数组别（适用于云母电容器）组别温度系数（1/℃）色标组别温度系数（1/℃）色标AB ±1000×10-6±200×10-6 黑棕CD ±100×10-6±50×10-6 红黄瓷介电容器的参数以色环或色点表示时，它的第一色环或色点比其它的又宽又大，是用以表示温度系数的。
有些瓷介电容器仅一端涂有色标，只表示温度系数，也有些瓷介电容器本身的颜色就代表它的温度系数。
代换用于调谐回路中作为温度补偿用的瓷介电容器，不仅电容器的电容量要相同，而且电容器的温度系数也应相同，否刚当环境温度变化时，便容易产生失谐，失去了温度补偿的作用。

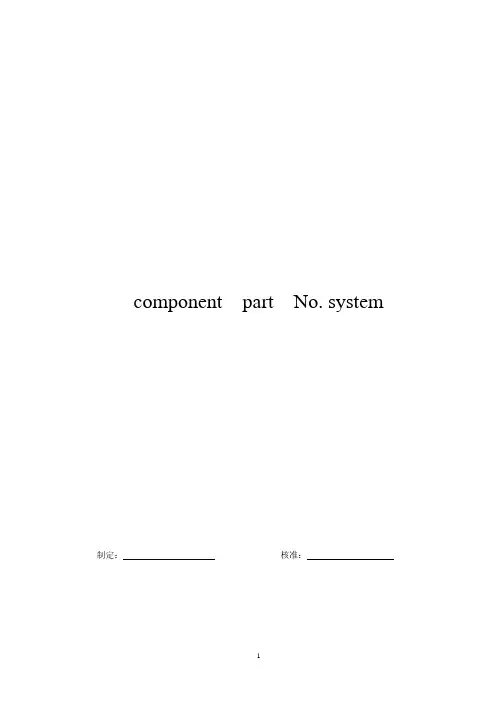

component part No. system 制定：核准：TABLE OF COMTENTSTABLE OF COMTENTSPCB (PRINTED CIRCUIT BOARD)（印刷电路板）01- BBBBBB C - D FFFF①②③⑤EXAMPLE:01 - 09CPS0012101 - 09CPS016-IB1001 - 09CPS036-3402DB1301 - 09CPS04560-1.0①MODEL No.（型号）09CPS0012 →09CPS001209CPS016-IB →09CPS016的IB板09CPS04560-1.0 →09CPS045②VERSON NO OF DREWING.11 →REV : 1.130 →REV : 3.0③PCB MAIN BOARD OR SUB BOARD（PCB主板或SUB板）（不标识）→MB板DB1 →DB1小板S1 →S1小板……④BLANK remarksPCB CORD ASSY（PCB连接线半成品）04 - PM BBBBBB C - DDDD①②③④EXAMPLE ：04-PMX011-A304-PMX014-A3①TYPEPM ：AC POWER CORD ASSY（交流电源线总成）PM ：DC POWER CORD ASSY（直流电源线总成）②MODEL NO.X011 图号：X011X014 图号：X014③SERIES NO.10,11,12, ……..④BLANKAC PCB CORD04 - P BBBBBB C - DDDD①②③EXAMPLE ：04-PX-10CPS005CA0104-PX-09CPS03101①MODEL NO.X-10CPS005CA →图号: X-10CPS005CAX-09CPS031 →图号: X-09CPS031②SERIES NO.01, 02, 03, ……..③BLANKJUMPER / SHUNT（单芯裸跳线/ ）04 - J A B C DDD - EEEE①②③④⑤EXAMPLE ：04 – J11G12504 – J11G125 – ROHS①MATERIAL（材质）1. MANGANIN WIRE（锰铜线材）2. BRASS TIN – PLATED（黄铜镀锡）3. BRASS NICKEL – PLATED（黄铜镀镍）4. enameled wire（漆包线）②FORMING（形式）1. SINGLE FORMING（单一形式）2. ROLL PACKING（卷包装）③WIRE NO. (UNIT : mm)（线径）A : 1.20 mmB : 1. 02 mm C: 0.81 mm D: 0.64 mmE : 0.510mm F: 1.40 mm G : 1.60 mm H : 1.80 mmJ : 4.10 mm K: 2.00 mm L: 2.50 mm M: 3.20 mmN : 0.70 mm P: 2.20 mm Q : 0.375 U :Y: R :④LENGTH ( UNIT : mm )（长度）100 : 10.0mm125 : 12.5mm150 : 15.0mm255 : 25.5mmBLANK : ROLL PACKING⑤BLANK以加工后成品材料，长度以实际脚距表示，单位mm表示SLEEVING（套管）04 - TX A B C DDD - EEEE①②③④⑤⑥EXAMPLE ：04 – T12B2504004 – T14B4028003004 – T14B40280①TYPET1 : HEAT SHRINKABLE TUBE(TUBE–HST)（热缩管）T2 : PVC TUBE(TUBE–PVC)（PVC管）T3 : TEFLON TUBE(TUBE–TEF)（铁氟龙管）T4 : SILICON RUBBER TUBE(TUBE–SRE)（硅橡胶管）②RATING TEMPERATURE AND VOLTA1 ：105℃/300V2 ：105℃/600V3 ：125℃/300V4 ：125℃/600V5 ：200℃/150V6 ：200℃/300V7 ：150℃/600V 8 ：200℃/600V 9 ：180℃/1500V10 ：135℃/600V 11 ：2500V/105C 12 ：-30C/120C③COLORB : BLACK W : WHITE L : BLUE R :G : GREEN C : CLEAR E : ORANGE Y : YELLOWV : VIOLET N : GRAY F : BROWN④WALL THICK（管壁厚度）30 : 0.30mm85 : 0.85mm60 : 0.559mm小数点第二位，超过第二位四舍五入进位⑤INSIDE DIAMETER（内径）020 : 2.00mm150 : 15.0mm041 : 4.10mm⑥BLANK以加工后成品材料，以实际长度表示，单位为mm。

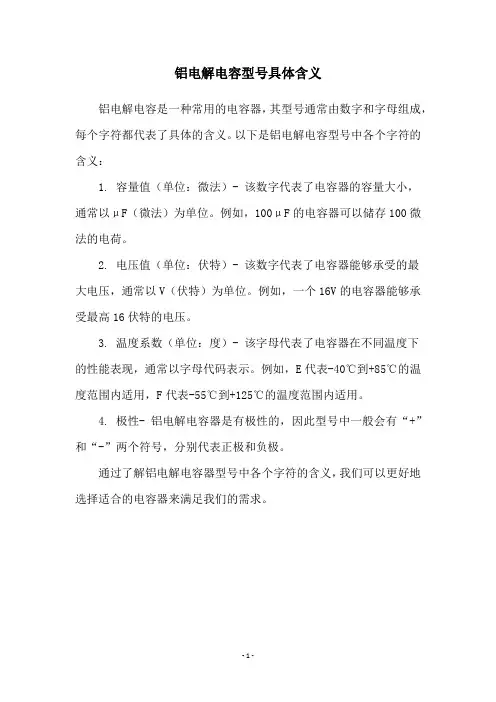

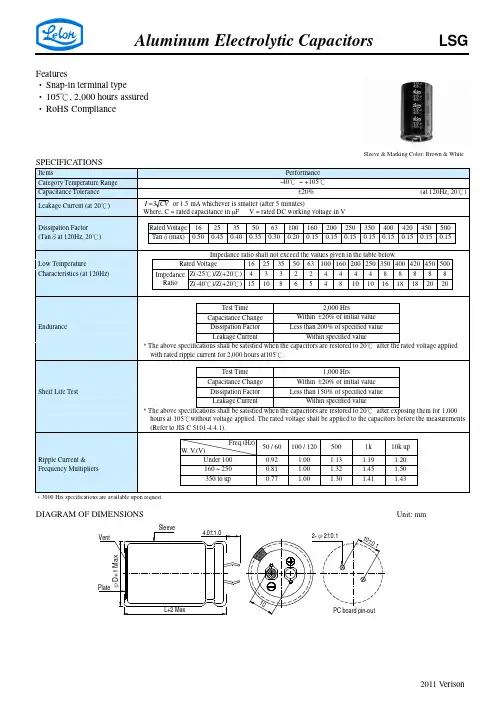

铝电解电容型号具体含义
铝电解电容是一种常用的电容器，其型号通常由数字和字母组成，每个字符都代表了具体的含义。
以下是铝电解电容型号中各个字符的含义：
1. 容量值（单位：微法）- 该数字代表了电容器的容量大小，
通常以μF（微法）为单位。
例如，100μF的电容器可以储存100微法的电荷。
2. 电压值（单位：伏特）- 该数字代表了电容器能够承受的最
大电压，通常以V（伏特）为单位。
例如，一个16V的电容器能够承受最高16伏特的电压。
3. 温度系数（单位：度）- 该字母代表了电容器在不同温度下
的性能表现，通常以字母代码表示。
例如，E代表-40℃到+85℃的温度范围内适用，F代表-55℃到+125℃的温度范围内适用。
4. 极性- 铝电解电容器是有极性的，因此型号中一般会有“+”和“-”两个符号，分别代表正极和负极。
通过了解铝电解电容器型号中各个字符的含义，我们可以更好地选择适合的电容器来满足我们的需求。
- 1 -。

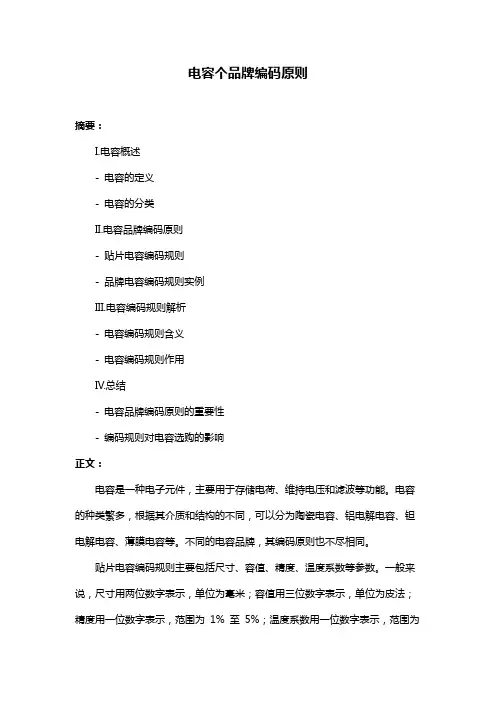

电容个品牌编码原则摘要：I.电容概述- 电容的定义- 电容的分类II.电容品牌编码原则- 贴片电容编码规则- 品牌电容编码规则实例III.电容编码规则解析- 电容编码规则含义- 电容编码规则作用IV.总结- 电容品牌编码原则的重要性- 编码规则对电容选购的影响正文：电容是一种电子元件，主要用于存储电荷、维持电压和滤波等功能。
电容的种类繁多，根据其介质和结构的不同，可以分为陶瓷电容、铝电解电容、钽电解电容、薄膜电容等。
不同的电容品牌，其编码原则也不尽相同。
贴片电容编码规则主要包括尺寸、容值、精度、温度系数等参数。
一般来说，尺寸用两位数字表示，单位为毫米；容值用三位数字表示，单位为皮法；精度用一位数字表示，范围为1% 至5%；温度系数用一位数字表示，范围为-20% 至120%。
例如，一个尺寸为3.2x2.5mm、容值为104pF、精度为5%、温度系数为-20% 的贴片电容，其编码为321045-052N200。

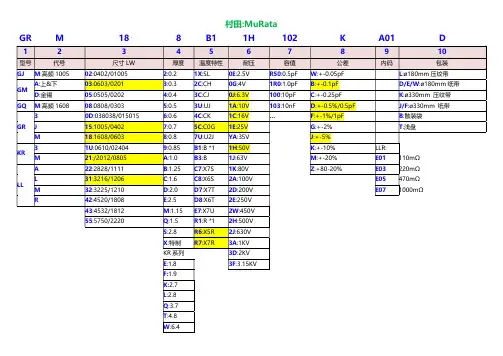

不同品牌的电容编码规则各有特点。
例如，国产品牌风华高科的电容编码规则为：前两位数字表示尺寸，第三位数字表示容值，第四位数字表示精度，第五位数字表示温度系数，第六位字母表示材质，第七位数字表示电压。
而日本品牌TDK 的电容编码规则为：前两位数字表示尺寸，第三位数字表示容值，第四位数字表示精度，第五位数字表示温度系数，第六位字母表示系列，第七位数字表示电压。
了解电容编码规则的含义和作用，对于选购电容具有重要的指导意义。
首先，编码规则可以帮助我们快速准确地识别电容的参数和性能，从而为选购合适的电容提供依据；其次，编码规则可以帮助我们区别不同品牌、不同系列的电容，避免选型错误。
总之，电容品牌编码原则是电容行业的一种重要规范，对于电容的选购和使用具有重要意义。

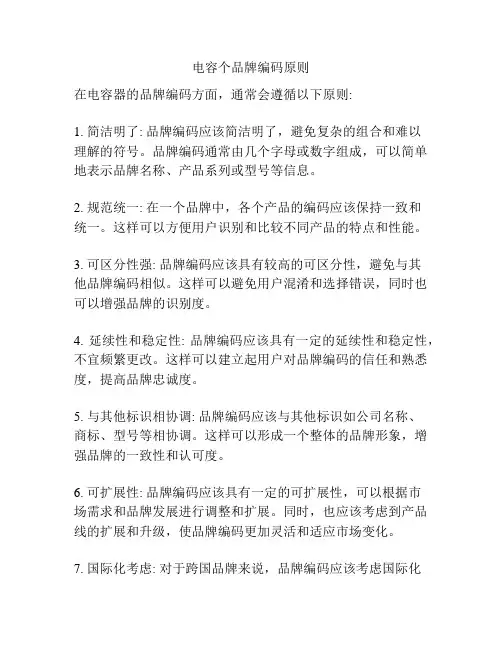

电容个品牌编码原则
