运算电路设计

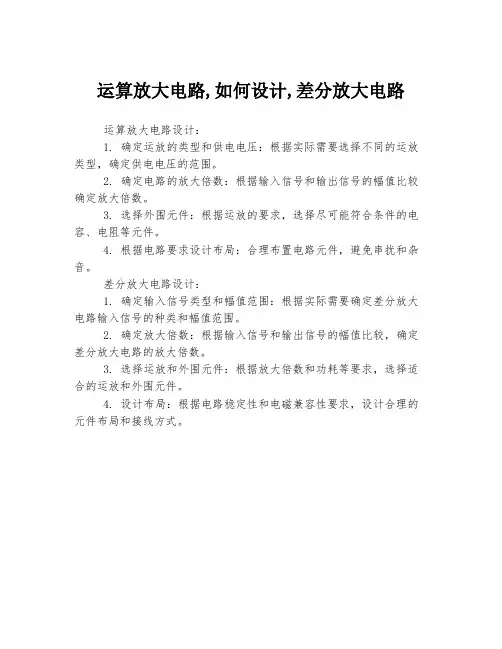

运算放大电路,如何设计,差分放大电路
运算放大电路设计：
1. 确定运放的类型和供电电压：根据实际需要选择不同的运放类型，确定供电电压的范围。

2. 确定电路的放大倍数：根据输入信号和输出信号的幅值比较确定放大倍数。

3. 选择外围元件：根据运放的要求，选择尽可能符合条件的电容、电阻等元件。

4. 根据电路要求设计布局：合理布置电路元件，避免串扰和杂音。

差分放大电路设计：
1. 确定输入信号类型和幅值范围：根据实际需要确定差分放大电路输入信号的种类和幅值范围。

2. 确定放大倍数：根据输入信号和输出信号的幅值比较，确定差分放大电路的放大倍数。

3. 选择运放和外围元件：根据放大倍数和功耗等要求，选择适合的运放和外围元件。

4. 设计布局：根据电路稳定性和电磁兼容性要求，设计合理的元件布局和接线方式。

模拟电路课程设计报告设计课题：除法运算电路专业班级：学生：学号：指导教师：设计时间：目录第一设计任务与要求 (3)第二方案设计与论证 (3)第三单元电路设计与参数计算 (4)第四总原理图及元器件清单 (9)第五安装与调试 (11)第六性能测试与分析 (12)第七结论与心得 (14)第八参考文献 (15)题目4：除法运算电路（4）一、设计任务与要求1．设计一个二输入的除法运算电路。

2．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。

二、方案设计与论证该课程设计是做一个二输入的除法电路，而因此需要利用对数和指数运算电路实现或者用模拟乘法器在集成运放反馈通路中的应用来实现。

在产生正、负电源的实用电路中，多采用全波整流电路，最常用的是单向桥式整流电路，即将四个二极管首尾相连，引出两根线接变压器，另外两个接后面电路，并将桥式整流电路变压器副边中点接地，并将二个负载电阻相连接，且连接点接地。

电容滤波电路利用电容的充放电作用，使输出电压趋于平滑。

方案一：除法电路的输出电压正比于其两个输入电压相除所得的商，所以利用对数电路、差分比例运算电路和指数电路，可得除法运算电路的方块图：I1 u方案二：利用反函数型运算电路的基本原理，将模拟乘法器放在集成运放的反馈通路中，便可构成除法运算电路。

比较：方案一：该方案是利用对数电路、差分比例运算电路和指数电路的组合来设计的，运算放大器uA741要四个，电阻也很多，对焊接有很大的要求，要焊的器件比较多，相对来说比较复杂。

方案二：该方案是利用模拟乘法器放在集成运放的反馈通路中的应用，uA741只要一个，电阻也很少，焊接起来比较方便。

我选择方案二。

三、单元电路设计与参数计算1.对数运输电路（1）电路原理图由二极管方程知 )1e(DS D -=TU u I i 当 u D >>U T 时，TU u I i D e SD ≈2、差分比例运算电路（1）电路原理图电路只有二个输入，且参数对称，则3、指数运算电路（1）电路原理图SDD lnI i U u T ≈利用“虚地”原理，可得：RI u U I i U I i U u u T R T T S IS S D D O lnln ln -=-=-≈-= 用三极管代替二极管可获得较大的工作范围。

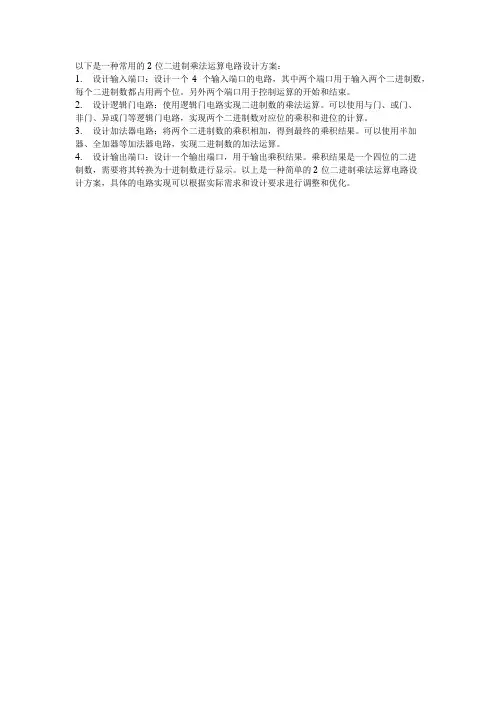

以下是一种常用的2位二进制乘法运算电路设计方案：
1.设计输入端口：设计一个4个输入端口的电路，其中两个端口用于输入两个二进制数，每个二进制数都占用两个位。

另外两个端口用于控制运算的开始和结束。

2.设计逻辑门电路：使用逻辑门电路实现二进制数的乘法运算。

可以使用与门、或门、
非门、异或门等逻辑门电路，实现两个二进制数对应位的乘积和进位的计算。

3.设计加法器电路：将两个二进制数的乘积相加，得到最终的乘积结果。

可以使用半加器、全加器等加法器电路，实现二进制数的加法运算。

4.设计输出端口：设计一个输出端口，用于输出乘积结果。

乘积结果是一个四位的二进
制数，需要将其转换为十进制数进行显示。

以上是一种简单的2位二进制乘法运算电路设
计方案，具体的电路实现可以根据实际需求和设计要求进行调整和优化。

加法和减法运算电路
1、加法运算电路
加法运算电路能实现多个模拟量的求和运算。

分为反相加法运算电路和同相加法运算电路两种。

可以利用“虚短”、“虚短”的概念或者叠加原理进行分析。

1）反相加法运算电路的常见电路如图1所示。

电路为并联电压负反馈。

平衡电阻R 2=R i1//R i2//R F。

图1
F F o i1i 2i1i 2
()R R u u u R R =-+2）同相加法运算电路的常见电路如图2所示。

电路为串联电压负反馈。

平衡电阻满足关系R 1//R F =R i1//R i2。

图2
F i 2i1o i1i 21i1i 2i1i 2
(1)()R R R u u u R R R R R =++++2、减法运算电路
减法运算电路的常见电路如图3所示。

可以将电路看做反相比例
运算电路和同相比例运算电路的叠加进行分析。

R F 相对于u i1是并联电压负反馈，对于u i2
是串联电压负反馈。

图3
3F F
o i 2i1
1231(1)R
R R u u u
R R R R =+-+。

乘法运算电路设计通常涉及到模拟或数字电路设计。

这里提供一种基于数字电路设计的简单示例，说明如何设计一个二进制乘法器。

一、二进制乘法器设计
1. 设计原理：
假设有两个两位的二进制数A1 A0和B1 B0，它们相乘的结果是Y3 Y2 Y1 Y0。

这个设计基于基本的二进制乘法原理。

2. 逻辑电路图：
根据乘法的定义，可以归纳出输出4位二进制数与输入的两位二进制数之间的逻辑关系，并据此设计逻辑电路图。

3. 仿真波形图：
通过仿真测试，验证设计的正确性。

二、硬件乘法器电路设计
1. 设计思路：
利用硬件箱自带的16进制码发生器，通过对应的键控制输出4位2进制构成的1位16进制码，数的范围是0000~1111，即
0H~FH。

每按键一次，输出递增1，输出进入目标芯片的4位2进制数将显示在该键对应的数码管。

2. 乘数和被乘数的输入模块：
将16进制码的A~F码设计成输出为null，减少无用码的输入。

3. 程序设计：
利用移位相加的方法简化程序。

以上是一个简单的乘法运算电路设计的概述，具体的电路设计还需要根据实际需求和条件进行优化和调整。

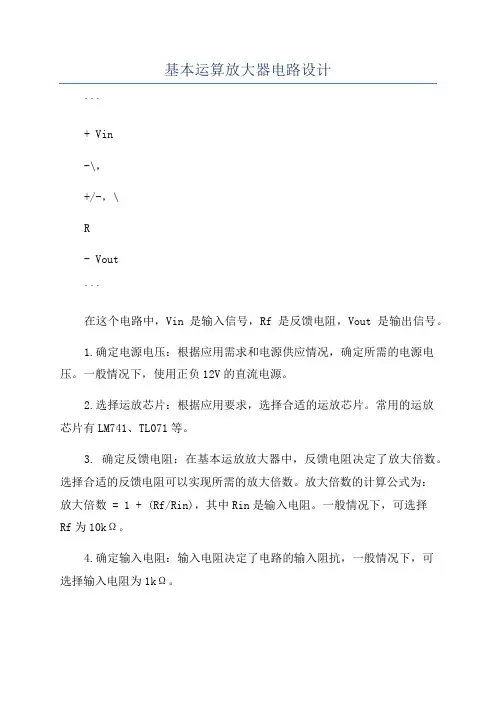

基本运算放大器电路设计```+ Vin-\，+/-，\R- Vout```在这个电路中，Vin是输入信号，Rf是反馈电阻，Vout是输出信号。

1.确定电源电压：根据应用需求和电源供应情况，确定所需的电源电压。

一般情况下，使用正负12V的直流电源。

2.选择运放芯片：根据应用要求，选择合适的运放芯片。

常用的运放芯片有LM741、TL071等。

3. 确定反馈电阻：在基本运放放大器中，反馈电阻决定了放大倍数。

选择合适的反馈电阻可以实现所需的放大倍数。

放大倍数的计算公式为：放大倍数 = 1 + (Rf/Rin)，其中Rin是输入电阻。

一般情况下，可选择Rf为10kΩ。

4.确定输入电阻：输入电阻决定了电路的输入阻抗，一般情况下，可选择输入电阻为1kΩ。

5.确定耦合电容：为了避免直流电压的影响，需在输入和输出端加入耦合电容。

一般情况下，可选择电容值为1μF。

6.确定终端滤波电容：为了提高电路的稳定性，可以在输入和输出端加入滤波电容。

一般情况下，可选择电容值为10μF。

7.组装电路：根据以上设计结果，连接运放芯片、电阻、电容等器件，在电路板上进行组装。

8.进行调试：将电源接入电路，给输入端提供合适的信号源，通过示波器观察输出信号，并进行调试，确保电路工作正常。

基本运算放大器电路设计的考虑因素包括放大倍数、输入输出电阻、带宽等。

适当的调整这些参数，可以使电路在所需的工作范围内，获得最佳性能。

设计时需注意电源电压的稳定性、电路的抗干扰能力和温度的影响等因素，并进行相应的优化和调整。

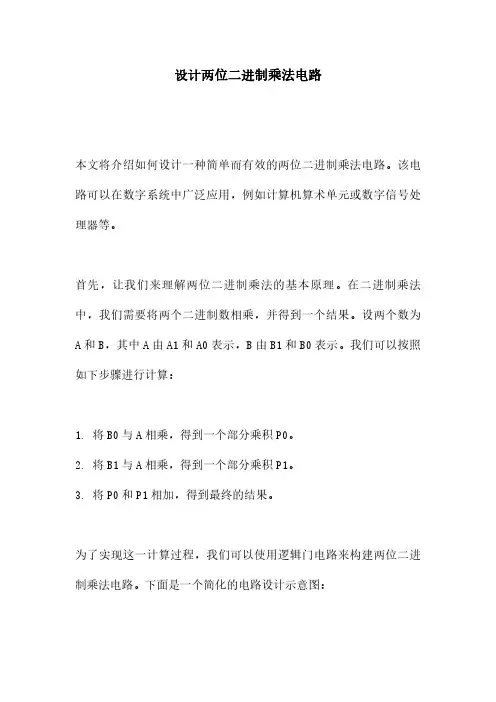

设计两位二进制乘法电路本文将介绍如何设计一种简单而有效的两位二进制乘法电路。

该电路可以在数字系统中广泛应用，例如计算机算术单元或数字信号处理器等。

首先，让我们来理解两位二进制乘法的基本原理。

在二进制乘法中，我们需要将两个二进制数相乘，并得到一个结果。

设两个数为A和B，其中A由A1和A0表示，B由B1和B0表示。

我们可以按照如下步骤进行计算：1.将B0与A相乘，得到一个部分乘积P0。

2.将B1与A相乘，得到一个部分乘积P1。

3.将P0和P1相加，得到最终的结果。

为了实现这一计算过程，我们可以使用逻辑门电路来构建两位二进制乘法电路。

下面是一个简化的电路设计示意图：A1A0┌───┐┌───┐│││││││││├──────┐││││AND││││B1├──────┘│B0│││││││││└───┘└───┘││└────┬───────┘│▼P1P0│└───────┐│SUM```在上面的电路中，AND门被用来进行位乘操作。

A1和B0的乘积通过AND门连接到P0，而A0和B1的乘积通过AND门连接到P1。

最后，通过将P0和P1相加，我们得到了乘法的结果。

这个简化的电路仅仅实现了两位二进制的乘法操作，你可以根据需要进行扩展以适应更多位的操作。

此外，你还可以添加其他逻辑门，例如XOR门或OR门，来实现更复杂的操作。

总之，设计一个两位二进制乘法电路是一项有趣且有挑战性的任务。

通过合理的电路设计和逻辑门的运用，我们可以实现高效且准确的二进制乘法运算。

这对于数字系统的设计和实现具有重要意义，并且可以应用于各种领域。

基于multisim的加减法运算电路设计随着科技的不断发展，电子技术在我们的日常生活中扮演着越来越重要的角色。

而在电子技术中，加减法运算电路是最基础也是最常见的一种电路。

本文将介绍基于Multisim的加减法运算电路设计。

Multisim是一款功能强大的电子电路仿真软件，它可以帮助我们在计算机上进行电路设计和仿真。

在设计加减法运算电路之前，我们首先需要了解加减法运算的原理。

加法运算是指将两个或多个数相加得到一个和的过程。

在电路中，我们可以使用全加器来实现加法运算。

全加器是一种能够将两个二进制数相加并输出和与进位的电路。

在Multisim中，我们可以使用逻辑门和触发器来构建全加器电路。

减法运算是指将一个数减去另一个数得到差的过程。

在电路中，我们可以使用加法器和补码来实现减法运算。

补码是一种用来表示负数的编码方式，它可以将减法运算转化为加法运算。

在Multisim中，我们可以使用加法器和逻辑门来构建减法器电路。

在Multisim中设计加减法运算电路的步骤如下：1. 打开Multisim软件，并创建一个新的电路设计文件。

2. 选择所需的元件，包括逻辑门、触发器和加法器等，并将它们拖放到电路设计界面上。

3. 连接各个元件，确保电路的连接正确无误。

4. 设置输入端口和输出端口，以便输入和输出数据。

5. 对电路进行仿真，检查电路的运行情况和输出结果是否符合预期。

设计加减法运算电路时，我们需要考虑以下几个方面：1. 选择适当的元件：根据加减法运算的原理，选择适当的逻辑门、触发器和加法器等元件。

2. 连接正确：确保电路中的元件连接正确无误，以保证电路的正常运行。

3. 输入输出设置：设置输入端口和输出端口，以便输入和输出数据。

4. 仿真调试：在进行仿真之前，可以先进行一些简单的调试，确保电路的运行情况和输出结果符合预期。

通过Multisim软件，我们可以方便地进行加减法运算电路的设计和仿真。

这不仅提高了电路设计的效率，还可以减少实际电路搭建的成本和风险。

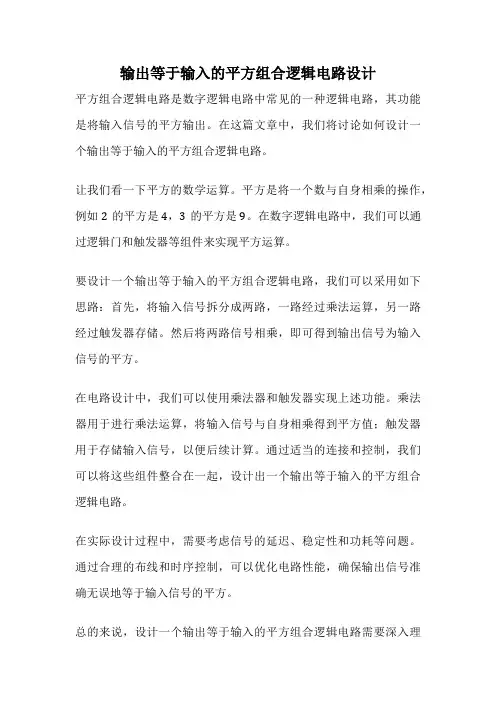

输出等于输入的平方组合逻辑电路设计
平方组合逻辑电路是数字逻辑电路中常见的一种逻辑电路，其功能是将输入信号的平方输出。

在这篇文章中，我们将讨论如何设计一个输出等于输入的平方组合逻辑电路。

让我们看一下平方的数学运算。

平方是将一个数与自身相乘的操作，例如2的平方是4，3的平方是9。

在数字逻辑电路中，我们可以通过逻辑门和触发器等组件来实现平方运算。

要设计一个输出等于输入的平方组合逻辑电路，我们可以采用如下思路：首先，将输入信号拆分成两路，一路经过乘法运算，另一路经过触发器存储。

然后将两路信号相乘，即可得到输出信号为输入信号的平方。

在电路设计中，我们可以使用乘法器和触发器实现上述功能。

乘法器用于进行乘法运算，将输入信号与自身相乘得到平方值；触发器用于存储输入信号，以便后续计算。

通过适当的连接和控制，我们可以将这些组件整合在一起，设计出一个输出等于输入的平方组合逻辑电路。

在实际设计过程中，需要考虑信号的延迟、稳定性和功耗等问题。

通过合理的布线和时序控制，可以优化电路性能，确保输出信号准确无误地等于输入信号的平方。

总的来说，设计一个输出等于输入的平方组合逻辑电路需要深入理
解平方运算的原理，并灵活运用数字逻辑电路的知识和技术。

通过合理的设计和优化，可以实现电路功能的准确性和稳定性，从而满足实际应用的需求。

希望本文的讨论能对读者理解和设计平方组合逻辑电路有所帮助。

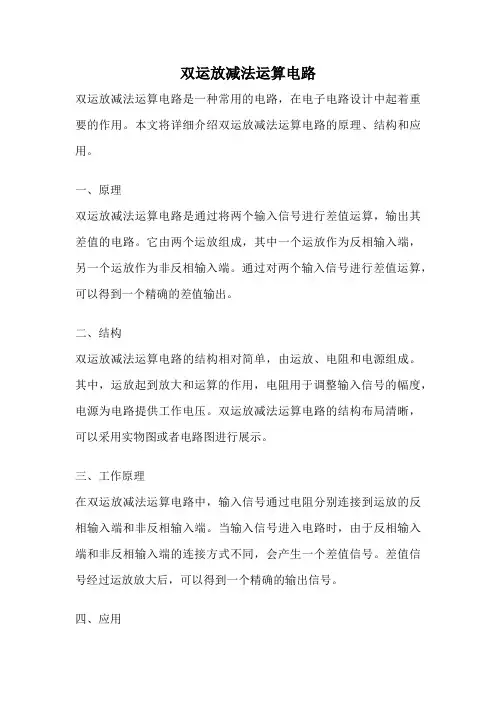

双运放减法运算电路双运放减法运算电路是一种常用的电路，在电子电路设计中起着重要的作用。

本文将详细介绍双运放减法运算电路的原理、结构和应用。

一、原理双运放减法运算电路是通过将两个输入信号进行差值运算，输出其差值的电路。

它由两个运放组成，其中一个运放作为反相输入端，另一个运放作为非反相输入端。

通过对两个输入信号进行差值运算，可以得到一个精确的差值输出。

二、结构双运放减法运算电路的结构相对简单，由运放、电阻和电源组成。

其中，运放起到放大和运算的作用，电阻用于调整输入信号的幅度，电源为电路提供工作电压。

双运放减法运算电路的结构布局清晰，可以采用实物图或者电路图进行展示。

三、工作原理在双运放减法运算电路中，输入信号通过电阻分别连接到运放的反相输入端和非反相输入端。

当输入信号进入电路时，由于反相输入端和非反相输入端的连接方式不同，会产生一个差值信号。

差值信号经过运放放大后，可以得到一个精确的输出信号。

四、应用双运放减法运算电路在实际应用中具有广泛的用途。

首先，它可以用于信号处理领域，如音频信号的差值运算、电压的差值测量等。

其次，它可以用于仪器仪表领域，如温度差值测量、压力差值测量等。

此外，双运放减法运算电路还可用于自动控制系统中，用于差值比较和判别。

总结：双运放减法运算电路是一种常用且重要的电路，在电子电路设计中具有广泛的应用。

它通过对输入信号进行差值运算，输出其差值信号。

双运放减法运算电路的结构简单清晰，可以灵活应用于不同的领域。

通过对双运放减法运算电路的了解，可以更好地理解和应用电子电路设计中的运算电路。

加减法运算电路的课程设计一、课程设计的目的和要求目的：1.了解加减法运算电路的原理、组成和性能。

2.熟悉加减法运算器的制作和调试过程。

3.提高学生的实际操作能力和实验调试能力，培养学生的创新意识和动手实践能力。

要求：1.合理规划实验内容，注重实际操作能力和实验调试能力的培养。

2.严格遵守实验安全规范，确保实验安全。

3.要注意实验设备和器材的选择和使用，确保实验结果的准确性和可靠性。

二、课程设计内容分析1.实验器材与工具（1）基于 MAX232 芯片的调试板。

（2）示波器、数字万用表、电烙铁等工具设备。

（3）Bread board（面包板）、LED 灯、电阻、电容等元器件。

2.实验原理（1）MAX232 介绍。

MAX232 是 MAXIM 公司推出的一款 RS232 界面通讯 IC，用于将 RS232 电平转换成 TTL 电平，实现 RS232 与 TTL 电平的转换。

MAX232 由四个电容和两个 RS232/TTL 翻译器组成。

电容用于同步时钟，翻译器用于转换信号电平。

一个翻译器的输入电路连接 RS-232 端口，另一个翻译器的输入电路连接 TTL 设备。

MAX232 可以混合工作，因此，它可以用于将 RS-232 端口连接到 TTL 设备，也可以将 TTL 设备连接到 RS-232 端口。

（2）加减法运算电路介绍。

加法器和减法器都是数字电路中常见的电路。

加减法器是计算机中运算器的组成部分。

加法器实现两个二进制数的加法运算，减法器实现两个二进制数的减法运算。

加法器的电路一般都由若干个半加器或全加器级联而成。

半加器是只能处理两个一位二进制数的加法电路，全加器可以处理三个一位二进制数的加法电路。

减法器的电路有反馈减法器和补码减法器两种。

反馈减法器专门用于二进制的减法，补码减法器则可以处理加法和减法。

3.实验过程（1）加法器电路将半加器和全加器级联，构成一个 4 位的加法器电路。

在电路板上布线，使用电子设备进行连接。

熟悉运放三种输入方式的基本运算电路及其设计方法ﻫ2、了解其主要特点,掌握运用虚短、虚断的概念分析各种运算电路的输出与输入的函数关系。

3、了解积分、微分电路的工作原理和输出与输入的函数关系.ﻫﻫ学习重点:应用虚短和虚断的概念分析运算电路。

ﻫﻫ学习难点：实际运算放大器的误差分析ﻫﻫ集成运放的线性工作区域前面讲到差放时,曾得出其传输特性如图,而集成运放的输入级为差放,因此其传输特性类似于差放.ﻫ当集成运放工作在线性区时,作为一个线性放大元件ﻫﻫ v o=A vo v id=Ａvｏ(v+－v-)ﻫﻫ通常A vo很大，为使其工作在线性区,大都引入深度的负反馈以减小运放的净输入,保证vｏ不超出线性范围。

ﻫ对于工作在线性区的理想运放有如下特点:ﻫ∵理想运放Ａvo=∞,则 v＋－v—=v o/ Aｖｏ＝0 ｖ+＝ｖ—ﻫ∵理想运放R i=∞ ｉ+＝i—=０ﻫﻫ这恰好就是深度负反馈下的虚短概念。

ﻫﻫ已知运放Ｆ０0７工作在线性区,其A vo=10０ｄB=１05 ,若v o=1０V，R i＝２MΩ。

则v+—v—=?,i＋=？,i-=?ﻫﻫ可以看出,运放的差动输入电压、电流都很小，与电路中其它电量相比可忽略不计。

这说明在工程应用上,把实际运放当成理想运放来分析是合理的 .返回第二节基本运算电路比例运算电路是一种最基本、最简单的运算电路,如图8。

1所示.后面几种运算电路都可在比例电路的基础上发展起来演变得到。

v o∝v i：v o=ｋ v i（比例系数k即反馈电路增益 A vF,vｏ=A vF v i)输入信号的接法有三种:ﻫﻫ反相输入（电压并联负反馈）见图８.2ﻫﻫ同相输入（电压串联负反馈）见图8.3ﻫ差动输入（前两种方式的组合)ﻫ讨论:ﻫ１）各种比例电路的共同之处是：无一例外地引入了电压负反馈。

2）分析时都可利用"虚短”和”虚断”的结论： iＩ=０、vＮ=ｖｐ .见图8．４ﻫ３）A vＦ的正负号决定于输入v i接至何处：ﻫ接反相端：A vF<0ﻫ接同相端:A vＦ>０，见图8。

双运放减法运算电路双运放减法运算电路是一种常用的电子电路，用于实现两个电压信号的减法运算。

该电路的设计基于双运放的特性，能够实现高精度的减法运算，并在实际应用中具有广泛的用途。

双运放减法运算电路的基本原理是通过将两个输入信号分别输入到双运放的正输入端和负输入端，并将输出信号从双运放的输出端获取。

其中，一个输入信号作为被减数，另一个输入信号作为减数，通过在减数信号上加上一个负号，再与被减数信号相加，从而实现减法运算。

具体来说，双运放减法运算电路包括两个运放、电阻和电源。

其中，两个运放分别被称为差动放大器和反相放大器。

差动放大器的作用是将输入的被减数信号和减数信号分别放大，并将它们的差值输出。

反相放大器的作用是对差值信号进行放大，并输出最终的减法结果。

在双运放减法运算电路中，差动放大器的输入端连接了被减数信号和减数信号，通过调整差动放大器的放大倍数，可以实现对输入信号的放大。

而反相放大器则负责对差值信号进行进一步放大，其放大倍数可以通过调整反相放大器的电阻值来实现。

通过合理选择电阻的数值，可以达到所需的减法运算精度。

在实际应用中，双运放减法运算电路经常用于信号处理、测量仪器、自动控制系统等领域。

例如，在音频处理中，可以使用双运放减法运算电路实现音频信号的混音和音量控制；在测量仪器中，可以使用该电路实现电压差测量和电流测量等功能；在自动控制系统中，可以使用该电路实现误差计算和控制信号生成等功能。

双运放减法运算电路是一种常用的电子电路，通过差动放大器和反相放大器的协作，能够实现高精度的减法运算。

该电路具有简单可靠、精度高、应用广泛等特点，是电子工程师在实际设计中常用的工具。

通过合理地选择电阻和调整放大倍数，可以根据实际需求实现不同精度和范围的减法运算。

电路中的逻辑门基本的逻辑运算与逻辑电路设计逻辑门是电子电路中的基本组成元件，负责进行逻辑运算。

通过逻辑门的组合，可以实现复杂的逻辑功能，从而实现数字电路中的各种计算和控制。

一、逻辑门的基本运算逻辑门主要有与门、或门、非门、异或门等几种基本类型。

下面分别介绍各种逻辑门的基本运算原理及其电路图。

1. 与门与门是最简单的逻辑门之一。

它的逻辑运算规则是：当所有输入端都为高电平时，输出端才会产生高电平；只要有一个输入端为低电平，输出端就为低电平。

与门的电路图如下所示：```输入A 输入B 输出─────▷││ ├────▷│─────▷│```2. 或门个输入端为高电平，输出端就为高电平；只有所有输入端都为低电平时，输出端才会为低电平。

或门的电路图如下所示：```输入A 输入B 输出─────▷│ ├────▷─────▷```3. 非门非门是逻辑运算最简单的一种。

它只有一个输入端和一个输出端，当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。

非门的电路图如下所示：```输入输出─────▷│```4. 异或门端的电平相同时，输出端为低电平；当输入端的电平不同时，输出端为高电平。

异或门的电路图如下所示：```输入A 输入B 输出─────▷│└────│```二、逻辑电路设计通过将不同类型的逻辑门组合，可以实现复杂的逻辑运算和控制。

下面以一个简单的逻辑电路设计为例进行说明。

假设我们需要设计一个简单的两输入四输出选择器。

根据需求，只有某个特定的输入端的输出端才能为高电平，其他输出端为低电平。

我们可以通过逻辑门的组合来实现这个功能。

首先，我们可以使用或门，将输入信号与某个输出端相连，使得当输入信号为高电平时，对应的输出端为高电平；而其他输出端则需要与非门相连，当输入信号为低电平时，这些输出端才会为高电平。

具体的电路设计如下所示：```输入A 输入B 输出1 输出2 输出3 输出4─────────────│╶─▷│─────────────│ ├────▷╶─▷│ ─────►│─────────────│ ├────▷╭─────────┴──────►│─────────────│```通过以上的逻辑电路设计，我们可以实现输入信号选择某个输出端的功能。

实验2《电子技术》课程设计任务书
设计工作计划
本设计时间为2天，具体安排如下：
熟悉课设目标，查阅相关资料，对相关理论进行剖析：天
设计电路图，计算相关参数，根据电路图进行仿真与测量：1天
撰写报告：天
1.实验原理
通常在分析运算电路时均设集成运方位理想运放，因而其输入端的净输入电压和净输入电流均为0，即具有“虚短路”和“虚断路”两个特点，这是分析运算电路输出电压和输入电压关系的基本出发点。

从对比例运算电路的分析可知，输出电压与同相输入信号电压极性相同，与反相输入端电压极性相反，因而如果多个信号同时作用于两个输入端，那么必然可以实现加减运算电路。

第一级电路实现加减运算，第二级电路通过运用反响比例运算电路来放大第一级的输出信号。

图（a）
根据虚断iN=iP=0 （1）
虚短UN=UP （2） iN=（U1-UN）/R1+（U2-UN）/R2-（Uo1/Rf1-UN）（3） iP=（U3-UP）/R3 （4）根据式（1）（2）（3）（4）可知，当满足R1//R2//Rf=R3时
Uo1=Rf1（U3/R3-U2/R2-U1/R1）
OPAMP_3T_VIRTUAL
Rf1
100kΩ
图（b）这是一个电压串联负反馈电路
根据电路分析可得U02=-Uo1*Rf2/R5
将两级电路连到一起，可得
代入各具体数值可得Uo2=（2Uo1+）
2.用软件的仿真结果
实验结论
当U1=，U2=，U3=时，Uo2=，与仿真实验结果一样。

logisim8比特无符号加减乘除运算电路Logisim是一款用于数字电路设计和模拟的软件工具，它可以帮助我们实现各种电路的功能。

在这篇文章中，我们将介绍如何使用Logisim来设计一个8比特无符号加减乘除运算电路。

首先，我们需要了解无符号数的表示方法。

在8比特无符号数中，最高位表示符号位，0表示正数，1表示负数。

因此，我们只需要关注后面的7位来进行运算。

对于加法运算，我们可以使用全加器来实现。

全加器有三个输入和两个输出，分别是两个加数和进位输入，以及和与进位输出。

我们需要使用8个全加器来实现8比特的加法运算。

将两个8比特的数分别与8个全加器相连，然后将进位输出与下一个全加器的进位输入相连，最后将和输出连接起来，就可以得到8比特的和。

对于减法运算，我们可以使用补码的方式来实现。

首先，我们需要将减数取反，然后再将其与被减数相加。

在Logisim中，我们可以使用一个8比特的取反器来实现减数的取反操作，然后将取反后的减数与被减数相加。

最后，我们需要判断结果的最高位是否为1，如果是，则表示结果为负数，需要进行补码转换。

对于乘法运算，我们可以使用移位和加法来实现。

首先，我们将被乘数和乘数分别与8个移位寄存器相连，然后通过移位操作将乘数逐位与被乘数相乘。

接下来，我们需要使用8个加法器将乘法的结果相加，最后得到8比特的乘积。

对于除法运算，我们可以使用移位和减法来实现。

首先，我们将被除数和除数分别与8个移位寄存器相连，然后通过移位操作将除数逐位与被除数相除。

接下来，我们需要使用8个减法器将除法的结果相减，最后得到8比特的商和余数。

通过以上的步骤，我们可以使用Logisim来设计一个8比特无符号加减乘除运算电路。

在设计过程中，我们需要注意电路的连接和信号的传递，确保每个模块都能正常工作。

此外，我们还可以使用Logisim 提供的仿真功能来验证电路的正确性。

总之，通过使用Logisim，我们可以方便地设计和模拟各种数字电路，包括8比特无符号加减乘除运算电路。

运算器与逻辑电路的组合设计与实现原理运算器与逻辑电路是计算机电子领域中重要的组成部分，它们在信息处理和控制方面起着至关重要的作用。

本文将探讨运算器与逻辑电路的组合设计与实现原理，以帮助读者更深入地了解它们的工作原理和设计方法。

一、运算器的组合设计与实现原理运算器是计算机中负责执行算术和逻辑运算的关键部件。

它主要由算术逻辑单元（ALU）和控制电路组成。

ALU负责执行加法、减法、乘法、除法等运算操作，而控制电路则负责协调各个部件的工作。

在运算器的组合设计中，重要的一点是确定运算器所需的位宽。

位宽决定了运算器可以处理的数据的范围和精度。

位宽过小可能导致数据溢出或精度损失，而位宽过大则会增加成本和功耗。

运算器的设计还需要考虑到运算的速度和延迟。

为了提高运算速度，可以采用并行计算的方式，通过同时对多个位进行运算来提高效率。

同时，优化电路的布局和信号传输路径，减少延迟和冲突，也可以提高运算速度。

运算器的实现原理可以采用传统的组合逻辑电路。

对于简单的运算操作，可以采用门电路、加法器、数据选择器等基本逻辑电路来实现。

而对于复杂的运算操作，可以采用多级逻辑电路、累加器等方法来实现。

二、逻辑电路的组合设计与实现原理逻辑电路是计算机中负责执行逻辑运算和控制操作的电路。

它主要由与门、或门、非门等基本逻辑门电路组合而成。

在逻辑电路的组合设计中，重要的一点是确定逻辑函数。

逻辑函数描述了输入与输出之间的关系。

通过组合不同的逻辑门电路，可以实现各种不同的逻辑函数。

逻辑电路的设计还需要考虑到门延迟和噪声容限。

门延迟指的是输入信号到达逻辑门并产生输出信号所需的时间。

为了提高逻辑电路的工作速度，可以采用并联的方式，将多个逻辑门连接在一起，从而减少门延迟。

噪声容限指的是逻辑电路对输入信号的噪声和干扰的容忍程度。

为了提高电路的抗干扰能力，可以采用差分输入电路和屏蔽电路等方法。

逻辑电路的实现原理可以采用传统的逻辑门电路。

对于简单的逻辑函数，可以采用与门、或门、非门等基本逻辑门电路来实现。

电子课程设——加减法运算电路设计学院：电信息工程学院专业：电气工程及其自动化班级：姓名：学号：指导老师：闫晓梅2014年12月19日加减法运算电路设计一、设计任务与要求1.设计一个4位并行加减法运算电路，输入数为一位十进制数，2.作减法运算时被减数要大于或等于减数。

3.led灯组成的七段式数码管显示置入的待运算的两个数，按键控制运算模式，运算完毕，所得结果亦用数码管显示。

4.系统所用5V电源自行设计。

二、总体框图1.电路原理方框图：图2-1二进制加减运算原理框图2.分析：如图1-1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。

例如：若选择加法运算方式，则（1001）2+（0111）2=（10000）2十进制9+7=16，并在七段译码显示器上显示16；若选择减法运算方式，则（1001）2-（0111）2=（00010）2十进制9-7=2，并在七段译码显示器上显示02。

三、选择器件1.器件种类：10电压源220V1个11电容2个12直流电压表1个表3-12.重要器件简介：（1）. 4位二进制超前进位加法器74LS283：完成加法运算使用该器件。

1).74LS283 基本特性：供电电压：4.75V--5.25V 输出高电平电流：-0.4mA 输出低电平电流：8mA。

2).引脚图：图3-1引出端符号:A1–A4 运算输入端B1–B4 运算输入端C0 进位输入端∑1–∑4 和输出端C4 进位输出端3）.逻辑符号:图3-2 4).内部原理图：图3-3 5）.功能表：表3-2（2）异或门：74LS861).引脚图：2）.逻辑符号：3）. 逻辑图：图3-6 4）.真值表：表3-3分析：异或：当AB不相同时, 结果才会发生。
