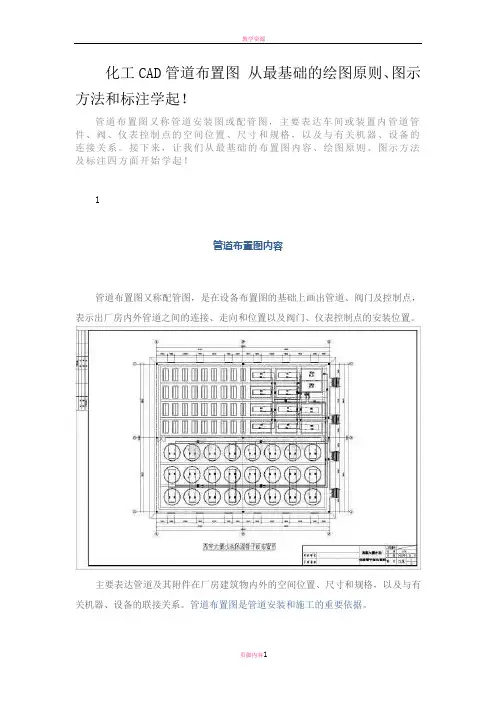

化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起!管道布置图又称管道安装图或配管图,主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。
接下来,让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起!1管道布置图内容管道布置图又称配管图,是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格,以及与有关机器、设备的联接关系。
管道布置图是管道安装和施工的重要依据。
一般包括以下内容:①一组试图:包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
②标注:包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
③方位标:表示管道安装的方位基准。
④标题栏:注写图名、图号、比例及签字等。
2绘图原则平面图的配置,一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制,各层管道布置平面图将该层楼板以下的设备,管道等全部画出,不受剖切位置的影响。
在平面图的基础上,选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。
必要时还可选择局部立面剖视图对管道情况进一步补充表达。
3图示方法1图幅和比例•管道布置图的图幅应尽量采用A0。
•比较简单的也可采用A1或A2。
•同区的图应采用同一种图幅。
•图幅不宜加长或加宽。
•一般采用的比例为1﹕30,也可采用1﹕25或1﹕50。
•同区的或各分层的平面图,应采用同一比例。
2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图。
平面图可以绘制在一张图纸上,也可绘制在不同图纸上。
若图幅有限时,可将各层平面上的管道布置分区绘制。
对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起!管道布置图又称管道安装图或配管图,主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。
接下来,让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起!1管道布置图内容管道布置图又称配管图,是在设备布置图的基础上画出管道、阀门及控制点,表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格,以及与有关机器、设备的联接关系。
管道布置图是管道安装和施工的重要依据。
一般包括以下内容:①一组试图:包括管道平面布置图和立面布置图。
表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
②标注:包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
③方位标:表示管道安装的方位基准。
④标题栏:注写图名、图号、比例及签字等。
2绘图原则平面图的配置,一般应与设备布置图中的平面图一致,即按建筑标高平面分层绘制,各层管道布置平面图将该层楼板以下的设备,管道等全部画出,不受剖切位置的影响。
在平面图的基础上,选择恰当的剖切位置画出立面剖视图,以表达管道的立面布置情况和标高。
必要时还可选择局部立面剖视图对管道情况进一步补充表达。
3图示方法1图幅和比例管道布置图的图幅应尽量采用A0。
比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
一般采用的比例为1﹕30,也可采用1﹕25或1﹕50。
同区的或各分层的平面图,应采用同一比例。
2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图。
平面图可以绘制在一张图纸上,也可绘制在不同图纸上。
若图幅有限时,可将各层平面上的管道布置分区绘制。
对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
化工制图教程第五章:管道布置图引言管道布置图是化工工程中非常常见且重要的一种图纸,它展示了管道系统在整个工程中的布置方式和连接关系。
通过管道布置图,工程师和技术人员可以清晰地了解管道系统的结构和组成,方便设计和施工工作的进行。
本文将介绍管道布置图的基本原理、常用符号和注意事项。
一、管道布置图的基本原理1. 定义管道布置图是一种用于展示管道系统在工程中布置和连接方式的图纸。
它通常包括管道的种类、尺寸、位置和连接方式等关键信息。
2. 目的管道布置图的主要目的是为了使设计人员和施工人员能够清晰地了解管道系统的结构和组成。
通过管道布置图,人们可以更好地理解管道系统的布置逻辑,更准确地进行设计和布置工作。
3. 布置原则在制作管道布置图时,需要遵循以下几个基本原则:•管道应尽量短,减少阻力和能耗;•管道应避免交叉和重叠,以便于操作和维护;•管道系统应具有良好的可靠性和安全性;•管道系统应易于清洗和排放。
二、常用符号在管道布置图中,有一些常用的符号和图形,它们用于表示不同种类的管道和相关设备。
以下是一些常用的符号示例:1.管道符号:–直线段:用于表示直线段的管道,通常用一条直线表示;–弯曲:用于表示弯曲的管道,通常用弯曲的线段表示;–接头:用于表示管道之间的连接,通常用一个圆圈表示。
2.设备符号:–泵:用于表示泵设备,通常用一个带箭头的圆圈表示;–阀门:用于表示阀门,通常用一个方框表示;–配管:用于表示配管设备,通常用一个带分支的线段表示。
3.其他符号:–流量标识:用于表示管道中的流量方向和大小,通常用一个箭头和一个数字表示。
三、注意事项在制作管道布置图时,需要注意以下几个问题:1.精确度:制作管道布置图时,尺寸和距离应尽量准确,以确保设计和施工的顺利进行。
2.标注清晰:在管道布置图中,应标注清楚管道的类型、尺寸和材料等关键信息,以便于工程师和技术人员的理解和使用。
3.可读性:为了方便理解和使用,管道布置图应具有良好的可读性,布局合理,符号清晰可辨。

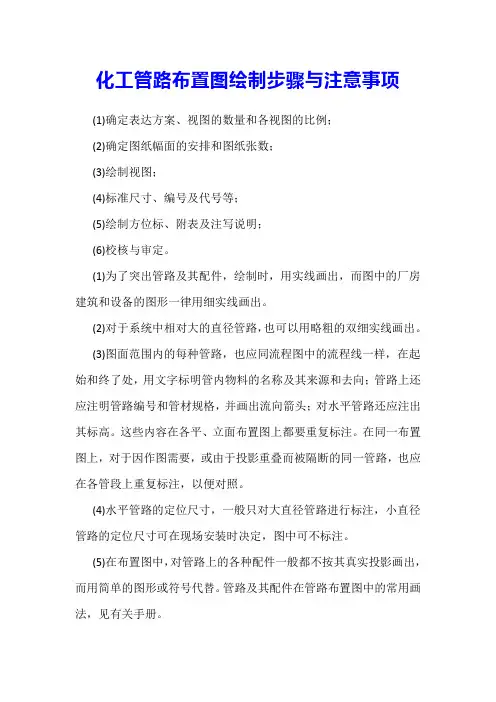

化工管路布置图绘制步骤与注意事项(1)确定表达方案、视图的数量和各视图的比例;(2)确定图纸幅面的安排和图纸张数;(3)绘制视图;(4)标准尺寸、编号及代号等;(5)绘制方位标、附表及注写说明;(6)校核与审定。
(1)为了突出管路及其配件,绘制时,用实线画出,而图中的厂房建筑和设备的图形一律用细实线画出。
(2)对于系统中相对大的直径管路,也可以用略粗的双细实线画出。
(3)图面范围内的每种管路,也应同流程图中的流程线一样,在起始和终了处,用文字标明管内物料的名称及其来源和去向;管路上还应注明管路编号和管材规格,并画出流向箭头;对水平管路还应注出其标高。
这些内容在各平、立面布置图上都要重复标注。
在同一布置图上,对于因作图需要,或由于投影重叠而被隔断的同一管路,也应在各管段上重复标注,以便对照。
(4)水平管路的定位尺寸,一般只对大直径管路进行标注,小直径管路的定位尺寸可在现场安装时决定,图中可不标注。
(5)在布置图中,对管路上的各种配件一般都不按其真实投影画出,而用简单的图形或符号代替。
管路及其配件在管路布置图中的常用画法,见有关手册。
(6)管路布置图往往由于工艺过程复杂,管线很多而难于识读,所以常将管路系统划分为若干管段,以较大的比例分别绘制各个管段的管路布置图,或者分别绘制单个设备的配管图。
(7)图样的比例为1:20,1:30,1:50,1:100,1:200等。
原则上,同一车间(工段或设备)内比例应相同。
图幅常采用一号或二号图纸。
不得已时,可以用零号图纸。
管路布置图是根据工艺流程施工图、设备图和设备布置图设计绘制的。
因此,在阅读管路布置图之前,应先看懂这些图样,在阅读过程中也应随时参考这些图样。
读图时,如果采用合理的方法和步骤,就可既快又准地达到看懂图的目的。
经常阅读反复实践就可熟能生巧,总结出更好的读图经验来。
阅读管路布置图,一般应以阅读平面图为主,同时以有关的立面图或翻面图为辅,对照阅读。
(1)概括了解图示的内容:平面图表达了管路布置情况;剖面图表达了设备前后的配管情况。
