第五章 通风管道的设计计算.

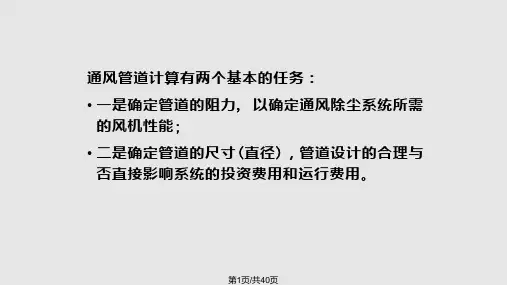

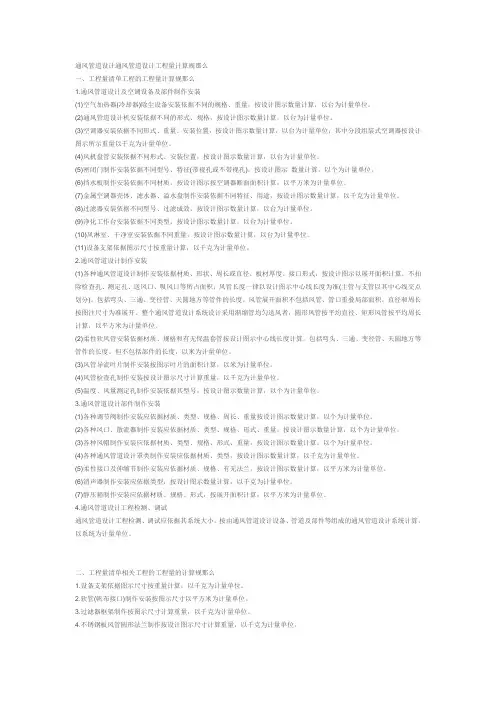

通风管道设计通风管道设计工程量计算规那么一、工程量清单工程的工程量计算规那么1.通风管道设计及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风管道设计机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤成效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、干净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道设计制作安装(1)各种通风管道设计制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠局部面积。

直径和周长按图注尺寸为准展开。

整个通风管道设计系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

第五章 通风除尘系统管道设计§5.1 管内流动状态：层流和紊流§5.2 管内气体流动阻力：摩擦阻力和局部阻力 §5.3 风管内压力分布§5.4 通风管道的设计计算 一、设计步骤二、通风管道的设计计算 §5.5 均匀送风管道设计计算 一、均匀送风管道设计原理 二、均匀送风管道的计算方法 (1).计算原则 (2).计算方法 (3).计算步骤 §5.6 集中送风一、集中送风系统的布置形式：平行式和扇形式 二、送风气流流动状况三、集中送风系统的计算方法 四、集中送风系统的计算步骤 §5.7 风管设计中的有关问题 一、风管材料的选择 二、风管形状及统一规格 三、风管的布置四、在通风除尘风管内减少磨损，防止堵塞五、除尘管路转弯处R=(1.5～3)D ，如尺寸不许时，内设导流叶片 六、注意通风除尘系统的防爆问题七、有些湿热烟气遇冷时，在通风管道内结露，甚至在风机内积水，这将腐蚀管道和风机，须及时排除积水§5.1 管内流动状态：层流和紊流管内流动一般有两种基本流动状态：层流和紊流(或称湍流)层流：是一种有秩序分层的流动，即流体微团在流动中其轨迹与管壁平行。

紊流：是杂乱无章的流动，由层流到紊流的转变往往与干扰、涡流联系在一起。

两者根本区别：在于各流层间是否掺混。

流体的运动状态是层流还是紊流取决于管内流动速度V 、管径d 及流体运动粘性系数ν的无因次组合数，即雷诺数，以R c =νvd 。

当R c 小时，流动稳定，层流不易变为紊流。

当R c 大时，流体微团杂乱无章运动，层间任意窜越，流线层破坏，易变成紊流。

但其间还有一个过渡区域。

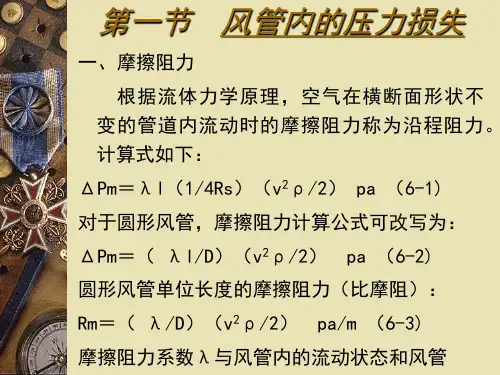

§5.2 管内气体流动阻力：摩擦阻力和局部阻力流动阻力：是由于流体本身的粘性、管壁表面的摩擦以及某些扰动惯性，含尘气体在通风管道内流动过程中必须会遇到阻滞运动的力。

阻力损失：克服流动阻力造成的能量损失。

通风管道的设计计算通风管道设计计算是指在建筑物内部或者外部进行通风系统设计时，需要对通风管道进行尺寸计算、流量计算、风速计算等，以确保通风系统的正常运行和效果。

下面将介绍通风管道设计计算所需的几个主要方面。

1.通风管道尺寸计算通风管道的尺寸计算主要包括直径或截面积的计算。

在进行尺寸计算时，需要考虑通风系统的需求和通风管道的承载能力。

通风系统的需求可以根据建筑物的使用功能、面积、人员数量等进行确定。

通风管道的承载能力则需要根据材料强度、工作条件等进行估算。

2.通风管道流量计算通风管道的流量计算是指根据通风系统的需求和通风管道的设计要求，计算通风系统所需的风量。

风量的计算常用的方法有经验法、代表法和计算法。

其中计算法是最常用和科学的方法，可以结合建筑物的特点、使用功能、温度、湿度等因素进行综合计算。

3.通风管道风速计算4.通风管道阻力计算5.通风管道材料选择通风管道的材料选择是根据通风系统的需求和通风管道的使用环境来确定的。

常见的通风管道材料有金属材料如镀锌钢板、不锈钢板等和非金属材料如塑料和玻璃钢等。

选择合适的材料有助于提高通风系统的运行效果和耐久性。

除了上述几个主要方面外，通风管道设计计算还需要考虑通风系统的布局、出入口的设置、噪声和振动控制等因素。

对于复杂的建筑物和大型的通风系统，可能还需要进行风洞实验和模拟计算来验证设计的合理性和准确性。

总之，通风管道设计计算是通风系统设计中不可忽视的重要环节，通过合理的计算可以确保通风系统的正常运行，提供良好的空气质量和舒适的环境。

通风管道系统的设计计算首先，通风管道系统的设计需要根据建筑物的用途和面积确定通风需求。

通风需求的计算通常基于建筑物的使用人数、通风目标、空气质量要求等因素。

其次，需要确定通风系统的工作参数，包括通风风量、通风速度和压力损失。

通风风量与通风需求密切相关，可以根据通风需求进行估算。

通风速度则根据通风风量和通风管道的截面积来计算。

压力损失与通风管道材料、直径、长度、弯头、分支等因素有关，可以通过计算或查表确定。

然后，根据通风系统的工作参数，选择合适的通风管道材料和规格。

通风管道材料常见的有金属材料如钢板、镀锌板、铁皮等以及非金属材料如塑料管、玻璃钢管等。

在选择时，需要考虑通风系统中的气流特性、耐腐蚀性、机械强度等因素。

接下来，需要进行管道系统的布置和分支计算。

通风管道系统应合理布置，避免管道的交叉和弯曲，减少阻力和压力损失。

分支计算时需要考虑分支管道的长度、直径和弯头数量，保证通风风量的平衡和均匀分布。

最后，进行管道系统的稳定性计算和支撑设计。

通风管道系统在运行过程中需要承受气流的冲击和压力变化，因此需要进行稳定性计算，确保管道系统的结构稳定和安全。

同时，还需要设计合适的支撑结构，保证管道的固定和支撑，防止因振动或外力导致的破坏。

综上所述，通风管道系统的设计计算是一个复杂的过程，需要考虑多个因素。

通过合理的设计和计算，可以确保通风系统的正常运行，提供良好的室内空气质量。

同时，还需要对通风管道系统的运行进行监测和维护，及时发现和解决问题，保持通风系统的稳定性和效率。

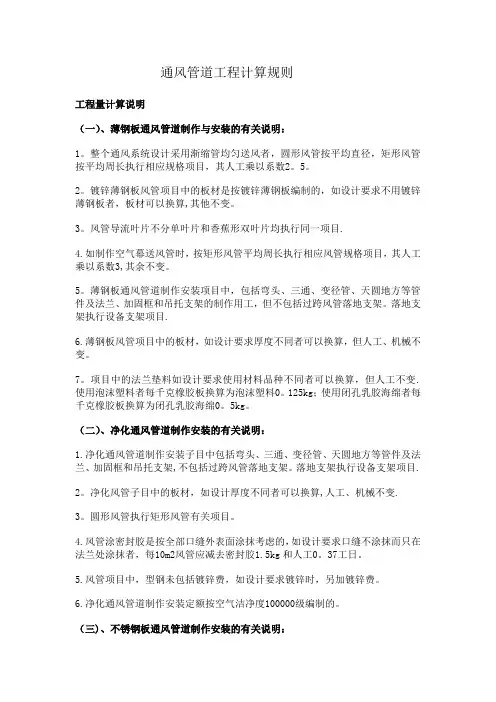

通风管道工程计算规则工程量计算说明（一）、薄钢板通风管道制作与安装的有关说明：1。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应规格项目，其人工乘以系数2。

5。

2。

镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算,其他不变。

3。

风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目.4.如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3,其余不变。

5。

薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工，但不包括过跨风管落地支架。

落地支架执行设备支架项目.6.薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。

7。

项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变.使用泡沫塑料者每千克橡胶板换算为泡沫塑料0。

125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0。

5kg。

（二）、净化通风管道制作安装的有关说明：1.净化通风管道制作安装子目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架,不包括过跨风管落地支架。

落地支架执行设备支架项目.2。

净化风管子目中的板材，如设计厚度不同者可以换算,人工、机械不变.3。

圆形风管执行矩形风管有关项目。

4.风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶1.5kg和人工0。

37工日。

5.风管项目中，型钢未包括镀锌费，如设计要求镀锌时，另加镀锌费。

6.净化通风管道制作安装定额按空气洁净度100000级编制的。

（三)、不锈钢板通风管道制作安装的有关说明：1。

矩形风管执行圆形风管有关项目.2。

不锈钢吊托支架使用本章的项目。

3。

风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。

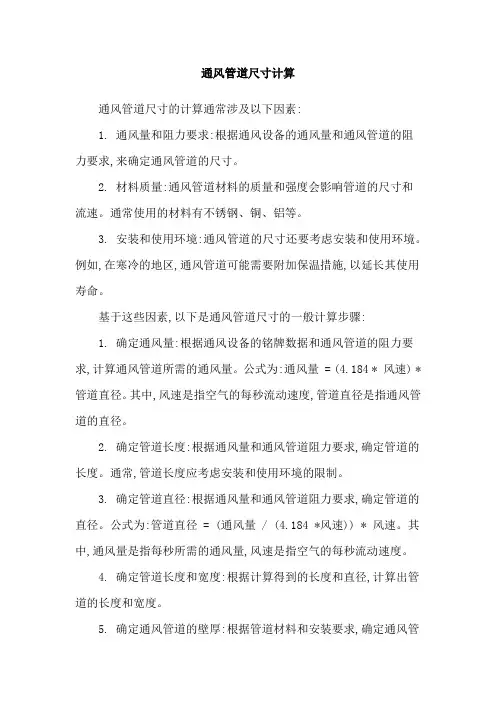

通风管道尺寸计算
通风管道尺寸的计算通常涉及以下因素:
1. 通风量和阻力要求:根据通风设备的通风量和通风管道的阻
力要求,来确定通风管道的尺寸。

2. 材料质量:通风管道材料的质量和强度会影响管道的尺寸和
流速。

通常使用的材料有不锈钢、铜、铝等。

3. 安装和使用环境:通风管道的尺寸还要考虑安装和使用环境。

例如,在寒冷的地区,通风管道可能需要附加保温措施,以延长其使用寿命。

基于这些因素,以下是通风管道尺寸的一般计算步骤:
1. 确定通风量:根据通风设备的铭牌数据和通风管道的阻力要求,计算通风管道所需的通风量。

公式为:通风量 = (4.184 * 风速) * 管道直径。

其中,风速是指空气的每秒流动速度,管道直径是指通风管道的直径。

2. 确定管道长度:根据通风量和通风管道阻力要求,确定管道的长度。

通常,管道长度应考虑安装和使用环境的限制。

3. 确定管道直径:根据通风量和通风管道阻力要求,确定管道的直径。

公式为:管道直径 = (通风量 / (
4.184 *风速)) * 风速。

其中,通风量是指每秒所需的通风量,风速是指空气的每秒流动速度。

4. 确定管道长度和宽度:根据计算得到的长度和直径,计算出管道的长度和宽度。

5. 确定通风管道的壁厚:根据管道材料和安装要求,确定通风管
道的壁厚。

6. 根据壁厚和其他要求进行设计:根据设计和安装要求,对通风管道进行设计,包括管道的布局、材料选择和尺寸确定等。

以上是通风管道尺寸计算的一般步骤,具体计算方法可能会因环境条件、设备要求等因素而有所不同。

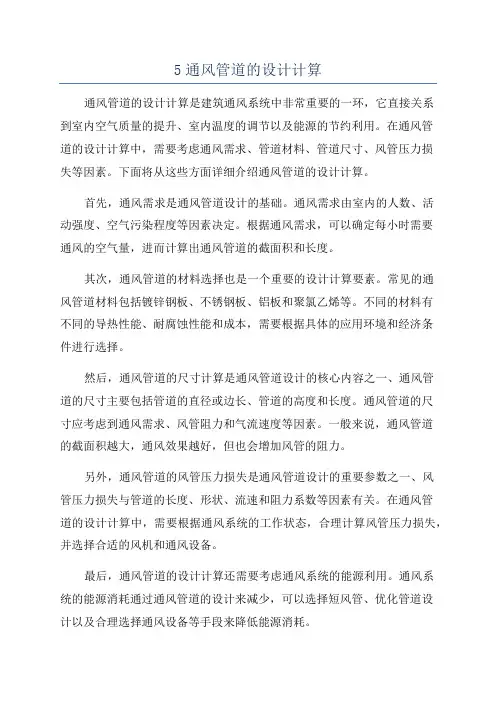

5通风管道的设计计算通风管道的设计计算是建筑通风系统中非常重要的一环，它直接关系到室内空气质量的提升、室内温度的调节以及能源的节约利用。

在通风管道的设计计算中，需要考虑通风需求、管道材料、管道尺寸、风管压力损失等因素。

下面将从这些方面详细介绍通风管道的设计计算。

首先，通风需求是通风管道设计的基础。

通风需求由室内的人数、活动强度、空气污染程度等因素决定。

根据通风需求，可以确定每小时需要通风的空气量，进而计算出通风管道的截面积和长度。

其次，通风管道的材料选择也是一个重要的设计计算要素。

常见的通风管道材料包括镀锌钢板、不锈钢板、铝板和聚氯乙烯等。

不同的材料有不同的导热性能、耐腐蚀性能和成本，需要根据具体的应用环境和经济条件进行选择。

然后，通风管道的尺寸计算是通风管道设计的核心内容之一、通风管道的尺寸主要包括管道的直径或边长、管道的高度和长度。

通风管道的尺寸应考虑到通风需求、风管阻力和气流速度等因素。

一般来说，通风管道的截面积越大，通风效果越好，但也会增加风管的阻力。

另外，通风管道的风管压力损失是通风管道设计的重要参数之一、风管压力损失与管道的长度、形状、流速和阻力系数等因素有关。

在通风管道的设计计算中，需要根据通风系统的工作状态，合理计算风管压力损失，并选择合适的风机和通风设备。

最后，通风管道的设计计算还需要考虑通风系统的能源利用。

通风系统的能源消耗通过通风管道的设计来减少，可以选择短风管、优化管道设计以及合理选择通风设备等手段来降低能源消耗。

综上所述，通风管道的设计计算需要综合考虑通风需求、管道材料、管道尺寸、风管压力损失和能源利用等因素。

通过合理计算和设计，可以提高通风系统的工作效率和节能性能，为人们创造一个舒适、健康的室内环境。

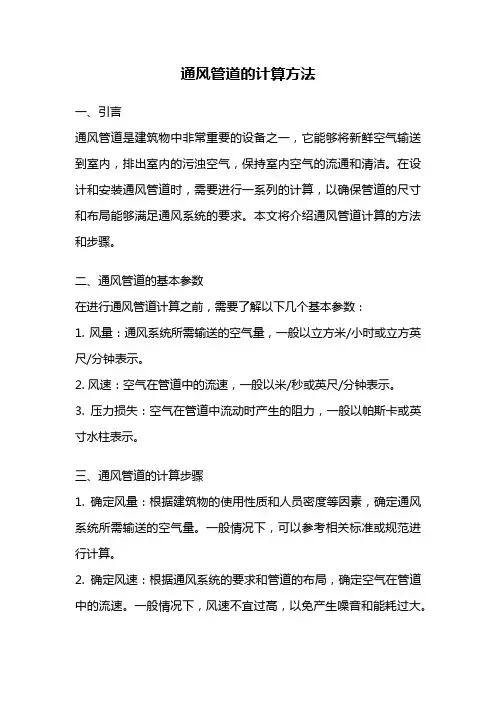

通风管道的计算方法一、引言通风管道是建筑物中非常重要的设备之一，它能够将新鲜空气输送到室内，排出室内的污浊空气，保持室内空气的流通和清洁。

在设计和安装通风管道时，需要进行一系列的计算，以确保管道的尺寸和布局能够满足通风系统的要求。

本文将介绍通风管道计算的方法和步骤。

二、通风管道的基本参数在进行通风管道计算之前，需要了解以下几个基本参数：1. 风量：通风系统所需输送的空气量，一般以立方米/小时或立方英尺/分钟表示。

2. 风速：空气在管道中的流速，一般以米/秒或英尺/分钟表示。

3. 压力损失：空气在管道中流动时产生的阻力，一般以帕斯卡或英寸水柱表示。

三、通风管道的计算步骤1. 确定风量：根据建筑物的使用性质和人员密度等因素，确定通风系统所需输送的空气量。

一般情况下，可以参考相关标准或规范进行计算。

2. 确定风速：根据通风系统的要求和管道的布局，确定空气在管道中的流速。

一般情况下，风速不宜过高，以免产生噪音和能耗过大。

3. 计算管道尺寸：根据风量和风速，使用通风管道计算公式，计算出管道的尺寸。

通风管道的尺寸通常以直径或截面积表示。

4. 考虑压力损失：根据通风系统中的风机性能和管道的长度、弯曲等特性，计算出压力损失。

压力损失的计算可以使用通风管道压力损失计算公式或相关的计算表格。

5. 考虑风道材料和形状：通风管道可以采用不同的材料，如镀锌钢板、不锈钢、铝合金等。

根据实际需求和经济性考虑，选择合适的材料和管道形状。

6. 确定管道布局：根据建筑物的结构和通风系统的要求，确定通风管道的布局。

管道的布局应尽量简洁，避免过多的弯曲和分支，以减小压力损失和阻力。

四、通风管道的其他考虑因素除了上述基本步骤外，通风管道的设计和计算还需要考虑以下因素：1. 热损失：通风管道在冬季输送暖空气时，可能会发生热损失。

需要根据实际情况，在计算中考虑热损失，并采取相应的保温措施。

2. 声功率：通风系统中的风机会产生噪音，需要合理设计管道布局和选择静音设备，以减少噪音的传播和影响。

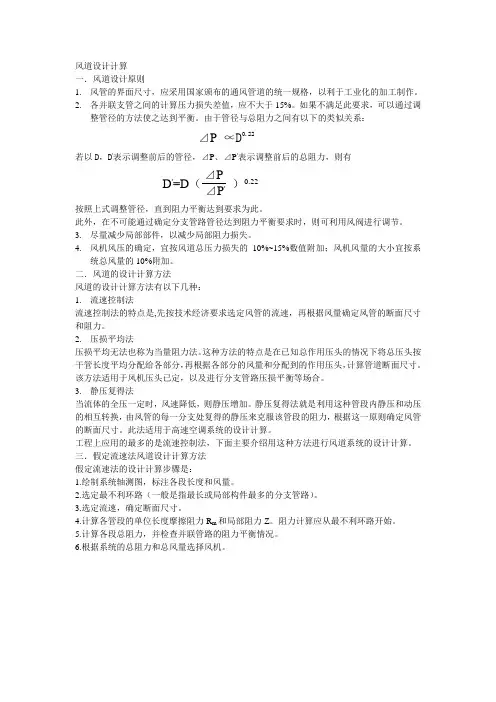

风道设计计算一．风道设计原则1.风管的界面尺寸，应采用国家颁布的通风管道的统一规格，以利于工业化的加工制作。

2.各并联支管之间的计算压力损失差值，应不大于15%。

如果不满足此要求，可以通过调整管径的方法使之达到平衡。

由于管径与总阻力之间有以下的类似关系：⊿P∝D0.22若以D，D'表示调整前后的管径，⊿P、⊿P'表示调整前后的总阻力，则有D'=D（⊿P⊿P'）0.22按照上式调整管径，直到阻力平衡达到要求为此。

此外，在不可能通过确定分支管路管径达到阻力平衡要求时，则可利用风阀进行调节。

3.尽量减少局部部件，以减少局部阻力损失。

4.风机风压的确定，宜按风道总压力损失的10%~15%数值附加；风机风量的大小宜按系统总风量的10%附加。

二．风道的设计计算方法风道的设计计算方法有以下几种：1.流速控制法流速控制法的特点是,先按技术经济要求选定风管的流速，再根据风量确定风管的断面尺寸和阻力。

2.压损平均法压损平均无法也称为当量阻力法。

这种方法的特点是在已知总作用压头的情况下将总压头按干管长度平均分配给各部分，再根据各部分的风量和分配到的作用压头，计算管道断面尺寸。

该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。

3.静压复得法当流体的全压一定时，风速降低，则静压增加。

静压复得法就是利用这种管段内静压和动压的相互转换，由风管的每一分支处复得的静压来克服该管段的阻力，根据这一原则确定风管的断面尺寸。

此法适用于高速空调系统的设计计算。

工程上应用的最多的是流速控制法，下面主要介绍用这种方法进行风道系统的设计计算。

三．假定流速法风道设计计算方法假定流速法的设计计算步骤是：1.绘制系统轴测图，标注各段长度和风量。

2.选定最不利环路（一般是指最长或局部构件最多的分支管路）。

3.选定流速，确定断面尺寸。

4.计算各管段的单位长度摩擦阻力R m和局部阻力Z。

阻力计算应从最不利环路开始。

通风管道设计计算(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--通风管道系统的设计计算在进行通风管道系统的设计计算前，必须首先确定各送（排）风点的位置和送（排）风量、管道系统和净化设备的布置、风管材料等。

设计计算的目的是，确定各管段的管径（或断面尺寸）和压力损失，保证系统内达到要求的风量分配，并为风机选举和绘制施工图提供依据。

进行通风管道系统水力计算的方法有很多，如等压损法、假定流速法和当量压损法等。

在一般的通风系统中用得最普遍的是等压法和假定流速法。

等压损法是以单位长度风管有相等的压力损失为前提的。

在已知总作用压力的情况下，将总压力按风管长度平均分配给风管各部分，再根据各部分的风量和分配到的作用压力确定风管尺寸。

对于大的通风系统，可利用等压损法进行支管的压力平衡。

假定流速法是以风管内空气流速作为控制指标，计算出风管的断面尺寸和压力损失，再对各环路的压力损失进行调整，达到平衡。

这是目前最常用的计算方法。

一、通风管道系统的设计计算步骤800m /h31500m /h31234000m /h34除尘器657图6-8 通风除尘系统图一般通风系统风倌管内的风速（m/s）表6-10除尘通风管道最低空气流速（m/s）表6-111、绘制通风系统轴侧图（如图6-8），对个管段进行编号，标注各管段的长度和风量。

以风量和风速不变的风管为一管段。

一般从距风机最远的一段开始。

由远而近顺序编号。

管段长度按两个管件中心线的长度计算，不扣除管件（如弯头、三通）本身的长度。

2、选择合理的空气流速。

风管内的风速对系统的经济性有较大影响。

流速高、风管断面小，材料消耗少，建造费用小；但是，系统压力损失增大，动力消耗增加，有时还可能加速管道的磨损。

流速低，压力损失小，动力消耗少；但是风管断面大，材料和建造费用增加。

对除尘系统，流速多低会造成粉尘沉积，堵塞管道。

因此必须进行全面的技术经济比较，确定适当的经济流速。

关于通风管道阻力的计算与公式和方法通风管道阻力是指空气在管道内流动过程中所克服的运动阻力，计算和求解通风管道阻力是工程设计中非常重要的一项内容。

下面将介绍通风管道阻力的计算公式和方法。

一、计算公式：通风管道阻力的计算公式一般可以分为两种情况：对于圆形管道，采用简化计算公式；对于非圆形管道，一般采用雷诺数公式或进口流量公式。

1.圆形管道的简化计算公式：（1）流量公式：Q=πd²V/4其中，Q为流量，d为管道直径，V为流速。

（2）雷诺数公式：Re=dVρ/μ其中，Re为雷诺数，ρ为空气密度，μ为空气动力粘度。

（3）彭伯托公式：ΔP=KQ²其中，ΔP为管道阻力，K为阻力系数，Q为流量。

2.非圆形管道的计算公式：非圆形管道的计算公式相对复杂，一般需要根据具体的几何形状和流速情况进行求解。

二、计算方法：通风管道阻力的计算方法主要有以下几种：1.试算法：试算法是通过对不同管道直径和流速的组合进行试算，根据实测数据绘制函数曲线，然后通过函数曲线来计算阻力。

这种方法相对简单易行，适用于不需要精确计算的情况。

2.实测法：实测法是通过在实际通风系统中进行流量和压力的实测，然后根据实测数据来计算阻力。

这种方法的计算结果较为准确，但需要实际设备和条件的支持。

3.数值模拟法：数值模拟法是利用计算机进行数值模拟，通过对通风系统进行建模，并利用数值方法求解流场和压力场分布，从而计算阻力。

这种方法的计算结果精度较高，但需要一定的计算资源和专业软件的支持。

4.经验公式法：经验公式法是通过总结和归纳大量实测数据，得出经验公式来计算阻力。

这种方法适用于一般工程设计情况下的快速计算，但精度相对较低。

三、影响因素：通风管道阻力的计算还需要考虑一些影响因素，如管道长度、管道直径、流速、管道材料、管道内壁粗糙度等。

不同的影响因素会对通风管道阻力产生不同程度的影响，因此在计算阻力时需要综合考虑。

综上所述，通风管道阻力的计算需要根据具体的管道形状和流动条件选择合适的计算公式和方法，并考虑影响因素来进行精确计算。

通风管道计算规则通风管道是建筑物中非常重要的一部分，它能够将空气从一个地方输送到另一个地方，从而保持空气的流通和清新。

通风管道的设计和计算是非常重要的，它需要考虑到建筑物的结构、空间、空气流动和其他因素。

在本文中，我们将介绍通风管道的计算规则，包括通风管道的尺寸计算、风量计算、阻力计算等内容。

1. 通风管道尺寸计算。

通风管道的尺寸计算是通风系统设计中的重要一环。

在计算通风管道尺寸时，需要考虑到通风系统的风量、管道长度、管道形状、管道材料等因素。

一般来说，通风管道的尺寸越大，风量越大，但是也会增加系统的成本和能耗。

因此，在计算通风管道尺寸时，需要综合考虑各种因素，以达到经济、合理、高效的设计。

2. 通风系统风量计算。

通风系统的风量计算是通风管道设计的关键。

风量的大小直接影响到通风系统的效果和运行。

在进行风量计算时，需要考虑到建筑物的使用功能、人员密度、空气污染物的排放量、换气次数等因素。

通过合理的风量计算，可以确保通风系统能够满足建筑物的通风需求，保证室内空气的清新和舒适。

3. 通风管道阻力计算。

通风管道的阻力计算是通风系统设计中的重要一环。

通风管道在输送空气时会受到阻力的影响，阻力的大小直接影响到通风系统的风量和能耗。

在进行阻力计算时，需要考虑到管道的长度、形状、材料、弯头、分支等因素。

通过合理的阻力计算，可以确保通风系统的风量和能耗达到设计要求，提高系统的运行效率。

4. 通风系统风速计算。

通风系统的风速计算是通风管道设计的重要一环。

风速的大小直接影响到通风系统的效果和舒适度。

在进行风速计算时，需要考虑到通风系统的风量、管道尺寸、房间面积、人员密度等因素。

通过合理的风速计算，可以确保通风系统能够满足建筑物的通风需求，提高室内空气的清新度和舒适度。

5. 通风系统噪音计算。

通风系统的噪音计算是通风管道设计的重要一环。

噪音的大小直接影响到通风系统的舒适度和环境影响。

在进行噪音计算时，需要考虑到通风系统的风量、风速、管道材料、设备噪音等因素。
