管道及管件的公称压力是指与其机械强度有关的设计给定压力，它一般表示管道 及管件在规定温度下的最大许用工作压力。公称压力单位：MPa，用PN表示。一般 分为低、中、高十二个等级，具体如表5-3所示。
公称压力PN/MPa
高压
中压
低压
10.0 16.0 20.0 25.0 30.0 2.5 4.0 6.4 0.25 0.6 1.0 1.6
4. 选择阀门和管件。 介质在管内输送过程中，有分支、有汇合、转弯、 变速等情况，为了保证工艺的要求和安全，还需要各种类型的管件和阀门。 根据设备布置情况及工艺、安全的要求，选择合适的管件和阀门。
化工设计概论第5章管道设计与布置
5. 选择管道的热补偿器。 管道在安装和使用时往往存在温差， 为了消除热应力，需要选择合适的热补偿器。
（2）压力
压力低于9.8 MPa（表压）可用碳钢，压力在9.8～31.4MPa（表压）可 用碳钢或低合金钢，压力大于31.4MPa（表压）用高强度合金钢，如 15MnV等。不同规格碳钢管与允许工作压力的关系列于表5-2。
（3）介质性质
对强腐蚀物料，常用耐酸不锈钢，如1Cr18Ni9Ti等，但他们都很贵，应
6. 绝热形式、绝热层厚度及保温材料的选择。 根据管道输送 介质的特性及工艺要求，选定绝热的方式，然后根据介质温度及 周围环境状况，确定管壁的绝热层厚度。
7. 管道布置。 首先根据生产流程，介质的性质和流向，相关 设备的位置、环境、操作、安装、检修等情况，确定管道的敷设 方式、管件距离、管与墙的距离等内容。
无缝钢管由普通碳钢、优质碳素钢、普通低合金结构钢和合金结构钢等的 管坯热轧和冷轧而成，其优点是质量均匀、强度高。常用于高压、高温或易 燃、易爆和有毒物料的输送。它们在化学工业中应用最广泛。

环境工程设计总结

环境工程设计总结

第一章绪论环境工程设计的主要任务是：运用工程技术和有关基础科学的原理和方法，具体落实和实现环境保护设施的建设，以各种工程设计文件、图纸的形式表达设计人员的思维和设计思想，直至建设成功各种环境污染治理设施、设备，并保证其正常运行，满足环保要求，通过竣工验收。

环境工程设计的主要内容：1、大气污染防治2、水污染防治3、固体废弃物污染防治4、噪声污染控制建设项目可分解为若干个层次：工程项目---------- 单项工程------------单位工程---------分部工程----------- 分项工程。

工程设计的一般原则：①设计中要认真贯彻国家的经济建设方针、政策（如产业政策、技术政策、能源政策、环保政策等）。

②应充分考虑资源的充分利用。

③选用的技术要先进适用④工程设计要坚持安全可靠、质量第一的原则⑤坚持经济合理的原则。

环境工程设计的原则：①环境保护设计必须遵循国家有关环境保护法律、法规，合理开发和充分利用各种自然资源，严格控制环境污染，保护和改善生态环境。

②建设项目要配套建设的环境保护设施，必须与主体工程同时设计、同时施工、同时投产使用。

③环境保护设计必须遵守污染物排放的国家标准和地方标准；在实施重点污染物排放总量控制的区域，还必须符合重点污染物排放总量控制的要求。

④环境保护设计应当在工业建设项目中采用能耗物耗少、污染物产生量少的清洁生产工艺。

实现工业污染防治从末端治理向生产全过程控制的转变。

环境工程设计的程序：1、项目建议书阶段2、可行性研究阶段3、工程设计阶段4、项目竣工验收阶段建设项目环境影响报告书包括以下内容：①建设项目概况；②建设项目周围环境状况；③建设项目对环境可能造成影响的分析和预测；④环境保护措施及其经济、技术论证；⑤环境影响经济损益分析；⑥对建设项目实施环境监测的建议；⑦环境影响评价结论。

工程设计阶段：（1）初步设计阶段（2）施工图设计阶段（3）设计概算和预算的编制环境保护篇（章）包含以下主要内容：①环境保护设计依据；②主要污染源和主要污染物的种类、名称、数量、浓度或强度及排放方式；③规划采用的环境保护标准；④环境保护工程设施及其简要处理工艺流程、预期效果；⑤对建设项目引起的生态变化所采取的防范措施；⑥绿化设计；⑦环境管理机构及定员；⑧环境监测机构；⑨环境保护投资概算；⑩存在的问题及建议。

环境工程09级管道工程课程设计

环境工程09级管道工程课程设计

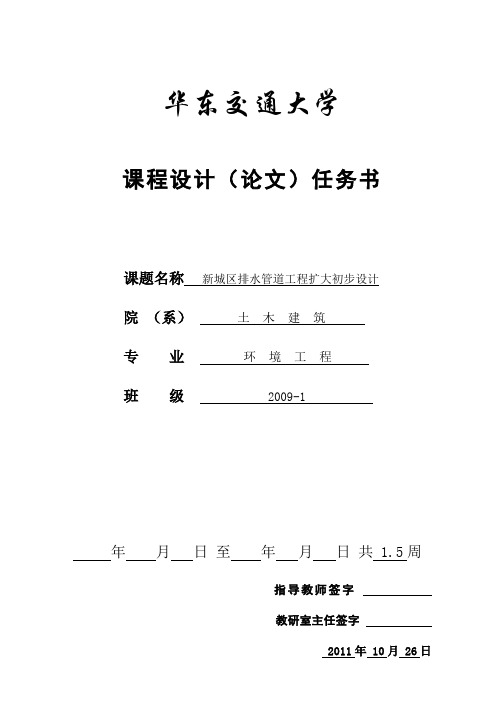

华东交通大学课程设计（论文）任务书课题名称新城区排水管道工程扩大初步设计院（系）土木建筑专业环境工程班级2009-1年月日至年月日共 1.5周指导教师签字教研室主任签字2011年 10月 26日()()86.017lg 68.013920++=t P q一、设计题目：新城区排水管道工程扩大初步设计二、设计目的和任务：目的：课程设计是工科大学教学内容的一个重要环节。

其目的是为了培养提高学生综合运用在校所学的理论知识和专业技能进行工程设计与解决实际问题的能力。

通过排水管道工程课程设计的综合训练，培养提高学生调查研究、查阅文献、收集运用知识的能力、综合分析、制定设计方案的能力，并培养学生的计算、绘图、运用工具书（设计规范、设计手册、标准图集）和编写说明书的技能。

任务：进行城市污水管道工程的扩初设计和城市雨水管道工程的扩初设计。

即根据所给的城市地形图和资料，做出城市污水和雨水管道系统的总平面布置图、主干管纵剖面图，进行近期规划区的污水沟道和雨水沟道的流量计算与水力计算，并把计算成果表达在总平面图和剖面图上。

三、设计资料：1、城市概况：本设计共除了几处已建的工厂外，其余大部分尚为农田。

根据该镇总体规划，这些城镇具有完备的社会基础设施和工程基础设施，包括居住、办公、商业服务、教育和文化娱乐设施，有较完善的城市交通、给水排水、供电、供暖、电信等设施，并考虑今后发展与扩建的需要。

2、自然特征：设计地区地面较平整，向水体有适当的坡度；设计地区南部有河流,最高水位比岸边低3m,最低水位比岸边低5m ；江西省设计地区气温约在 16℃ ～27℃；雨量充沛，年均降水量 1341～1940 mm ；极值冻土深度0.12m ；降雨强度公式为：3、规划资料：江西省设计地区规划人口密度650人/公顷，生活污水排水量标准：220升/人·日； 各类路面所占百分比：屋面、沥青路面、混凝土路面占：64%；碎石路面占：6%；草地占： 30% 工厂甲三班制生产，最大班职工人数2700人，热车间800人，使用淋浴人数按90％计，一般车间1900人，使用淋浴人数按50％计。

环境工程专业毕业设计(论文)

环境工程专业毕业设计(论文)

本次毕业设计的题目为大连市某污水处理厂工艺设计——倒置AAO工艺。

设计主要任务是根据该市污水性质、排污规模的要求完成污水处理厂初步设计和单项处理构筑物设计。

其中污水处理厂初步设计要完成设计说明书一份、污水处理厂总平面图一张及污水处理厂污水与污泥高程图一张；单项处理构筑物设计中，主要是完成主体处理构筑物平面图及剖面图及部分大图样。

该污水处理厂工程，规模为7万吨/日。

该污水处理厂的污水处理流程为：污水由市政排水管网经格栅由泵房提升进入到涡流沉砂池，进入倒置AAO反应池，进入辐流式二沉池，进入接触池，最后出水；污泥的流程为：从二次沉淀池池排出的剩余污泥进入回流污泥泵房，再由污水泵送入浓缩池，再进入储泥池，由浓缩污泥泵房提升送入污泥脱水间，最后泥饼外运处置。

污水处理厂处理后的出水优于国家污水综合排放标准（GB)中的二级标准。

所选择的倒置AAO工艺，具有良好的脱氮除磷功能。

关键词：倒置AAO工艺，脱氮除磷ABSTRACTThe topic of this graduate design is about the design of the sewage treatment plant in the development area of economy and techonology in Da lian City. The technics of the plant is the inverted AAO process. The main task is the primary design of the plant and the shop drawing of the oxidation ditch pond.The task of the primary design is that a design book、a plan of the plant、the high drawing of the treatment of sludge and sewage; In the single disposal build design, the harvest is that the section plane drawing、the plan and some part magnifying drawings of the inverted AAO process.The construction of this plant is 70000 ton per day.The process of the sewage in the plant is that: The sewage runs from pump house to sand sinking pond, enters the pond of sedimentation tank, enters disinfection pond, then enters calculation trough, at last lets out. The process of the sludge is that: Surplus sludge from the sedimentation tank enters concentration pond, enters digestion pong, then it is dehydrated, at last it is carried out of the plant.The outlet water of the plant meets the level two of the National Sewage Discharge Standard (GB8978-1996).There is an inverted AAO process prevents sludge from eapending, promots releasing phosphorus ,and strengthens anti-nitration.Key words：The inverted AAO process, Taking off the nitrogen and the phosphorus目录摘要.............................................. 错误!未定义书签。

《管道设计》PPT课件

《管道设计》PPT课件

11)管道过滤器:Y型过滤器,用于疏水器前,或仪表前。
2、阀门的标准、型号和标志:JB308-75规定。
*
13
设计概论化工制图
五、流速选择与管径计算 1、管径选择:当输送流体的能力一定时,管径的
大小直接影响到经济效益。 管径大:管壁,重量,阀门,管件加大,保温, 基建费增加。 管径小:流速增加,阻力增大,动力消耗大 输送费增加。 2、流速选取: 液体流速一般不超过 3 m/s 气体流速一般不超过 100 m/s 具体选择时可从附录五中选取
2、初步设计 3、施工图设计 4、施工、试车、
1、厂址选择 2、总平面设计 3、工艺设计
验收
1、工艺流程设计 2、化工计算 3、设备的选型与设计 4、车间布置设计 5、管道设计 6、公用工程 7、向有关专业提供条件 8、工程概预算 9、技术经济分析 10、平安生产与环境保护
*
2
设计概论化工制图
第八章 管道设计
.输送易凝固的物料管道应考虑吹扫和加热保温。
.防爆管道,易产生静电管道应注意安装接地。
*
5
2、蒸汽管道 .根据蒸汽用量和压力选择管材规格。 .坡度为5/1000。 .适当地点应设置疏水器放水孔。 .适当地点应设置膨胀器。 .蒸汽加热设备的冷凝水应尽量回收。 .选定保温材料及保温层厚度。 .选定支架形式及其跨度。
设计概论化工制图
《管道设计》PPT课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
*
工厂根本建立过程
设计概论化工制图

环境工程原理知识点总结

环境工程原理知识点总结

第I I篇思考题第一章绪论1.“环境工程学”的主要研究对象是什么？2.去除水中的溶解性有机污染物有哪些可能的方法？它们的技术原理是什么？3.简述土壤污染治理的技术体系。

4.简述废物资源化的技术体系。

5.阐述环境净化与污染控制技术原理体系。

6.一般情况下，污染物处理工程的核心任务是：利用隔离、分离和（或）转化技术原理，通过工程手段（利用各类装置），实现污染物的高效、快速去除。

试根据环境净化与污染防治技术的基本原理，阐述实现污染物高效、快速去除的基本技术路线。

第二章质量衡算与能量衡算第一节常用物理量1．什么是换算因数？英尺和米的换算因素是多少？2．什么是量纲和无量纲准数？单位和量纲的区别是什么？3．质量分数和质量比的区别和关系如何？试举出质量比的应用实例。

4．大气污染控制工程中经常用体积分数表示污染物的浓度，试说明该单位的优点，并阐述与质量浓度的关系。

5．平均速度的涵义是什么？用管道输送水和空气时，较为经济的流速范围为多少？第二节质量衡算1.进行质量衡算的三个要素是什么？2.简述稳态系统和非稳态系统的特征。

3.质量衡算的基本关系是什么？4.以全部组分为对象进行质量衡算时，衡算方程具有什么特征？5.对存在一级反应过程的系统进行质量衡算时，物质的转化速率如何表示？第三节能量衡算1．物质的总能量由哪几部分组成？系统内部能量的变化与环境的关系如何？2．什么是封闭系统和开放系统？3．简述热量衡算方程的涵义。

4．对于不对外做功的封闭系统，其内部能量的变化如何表现？5．对于不对外做功的开放系统，系统能量能量变化率可如何表示？第三章流体流动第一节管流系统的衡算方程1．用圆管道输送水，流量增加1倍，若流速不变或管径不变，则管径或流速如何变化？2．当布水孔板的开孔率为30％时，流过布水孔的流速增加多少？3．拓展的伯努利方程表明管路中各种机械能变化和外界能量之间的关系，试简述这种关系，并说明该方程的适用条件。

4．在管流系统中，机械能的损耗转变为什么形式的能量？其宏观的表现形式是什么？5．对于实际流体，流动过程中若无外功加入，则流体将向哪个方向流动？6．如何确定流体输送管路系统所需要的输送机械的功率？第二节流体流动的内摩擦力1.简述层流和湍流的流态特征。

环境工程施工图设计的程序和内容


工程设计
是将
转化为工程建设所需旳
。
根据工程旳主要性、技术旳复杂性和技术旳成熟程度，工程设计
分三段设计、两段设计和一段设计，由设计单位负责进行。
一段设计：技术上比较简朴，规模较小旳工厂或车间旳设计
——
。
两段设计：一般技术比较成熟旳中小型工厂或车间旳设计
——
。
三段设计：主要旳大型企业和使用较复杂旳技术时
(2) 需求预测 ➢国内外需求情况旳调查与预测； ➢国内外既有生产能力、产量及销售情况； ➢产品旳销售预测、竞争能力及进入国际市场旳前景。
(3) 产品旳生产方案及生产规模 ➢生产规模和装置构成，拟定规模旳理由； ➢产品方案旳选择和对比，涉及产品、中间产品和副产品。
(4) 工艺技术方案 ➢国内外工艺技术概括； ➢工艺技术旳对比和选择，新技术旳先进性和可靠性； ➢引进技术起源、特点及推荐理由，转让费估算，引进方式及消化吸
旳建设程序、设计程序、主要设计内容等某些基本概念。
环境工程设计是一种发明性活动，涉及工艺设计、非工 艺设计。工艺设计是环境工程设计旳关键，决定了整个工程 设计旳概貌。非工艺设计是以工艺设计为根据，按照各专业 旳要求进行旳设计，它涉及总图运送、公用工程、土建、仪 表及其控制等。
本章主要简介环境工程设计旳种类及工作程序，工艺设 计旳内容及设计文件。
根据
旳初步设计和有关行业规范，处理初步设计中旳主
要技术问题，使之更明确、更详细，能够满足控制投资或报价使用旳
工程概算旳要求。
例如工艺部分：应有工艺流程图及工艺流程阐明、物料流程图和物料 表、管道流程图、各车间主要设备旳选择阐明和计算根据、较为详细 旳车间平面布置图、设备一览表等。
建筑部分要阐明采用旳建筑构造、基础工程和施工条件等技术要求。 扩大初步设计阶段应编写扩大初步设计阐明书及工程概算书。

第五章管道设计与布置介绍

气焊：管径在32mm以下， 厚度在3.5以下的管道。
（2）螺纹连接
特点：连接简单，拆装方便，成本低。
缺点：连接的可靠性低，容易在螺纹处发生渗漏。
一般只用于输送上、下水，压缩空气等介质的管道。 不宜用于易燃、易爆和有毒介质的管道。
（3）法兰连接
特点：结合强度高，密封可 靠，拆装方便，应用极为广泛。 缺点：费用较高。 一般用于大管径，密封性要 求高的管道连接。

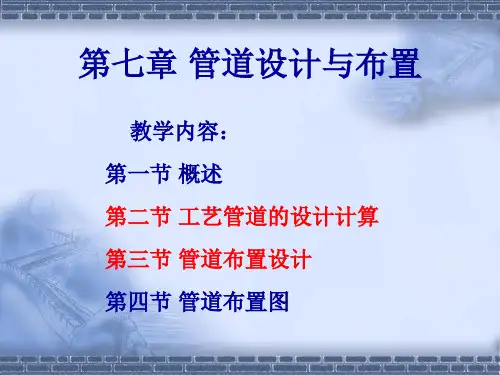

第七章 管道设计与布置
教学内容： 第一节 概述 第二节 工艺管道的设计计算 第三节 管道布置设计 第四节 管道布置图
教学目的与要求：
了解不同设计阶段管道的要求，掌握管
道的种类、计算和标注。
重点与难点：管道的种类、计算和标注。
思考题
1、解释概念：公称直径、公称压力、管件、 管路死角 2、按照规定管道压力可分为几个等级？ 3、发酵工厂常用管材？ 4、无缝钢管的标注方法？ 5、管道局部阻力的计算方法有哪几种？ 6、管道热补偿的形式？ 7、发酵车间管道布置的特点？ 8、管道涂色？
Pd S C 2 P
S——钢管允许最小壁厚(mm)
d——管子内径(mm) [σ]——许用应力(kPa) φ——焊缝系数，无缝钢管1，直焊缝钢管0.8 P——试验压力(kPa)
P=KPg Pg——工作压力（表压，kPa） K——压力系数；Pg≤98kPa,K=2 Pg≥245kPa K=1.5 C——壁厚附加量，C=C1+ C2+ C3 C1——壁厚负偏差，壁厚的10~15%mm C2——腐蚀裕度 C3——加工减薄量，螺纹管为螺纹深度， 常见55圆锥状管螺纹=1.2~1.5mm
1、管道材料 非金属类 2、管道的连接：焊接、螺纹连接、法兰连接、卡箍连 接 3、常用阀门：闸阀、截止阀、球阀、止回阀、蝶阀、 旋塞阀、针形阀、隔膜阀、安全阀、减压阀、疏水 阀等 4、常用管件 导流管件：弯头 分合流管件：三通、四通等

环境工程水污染污水管道课程设计

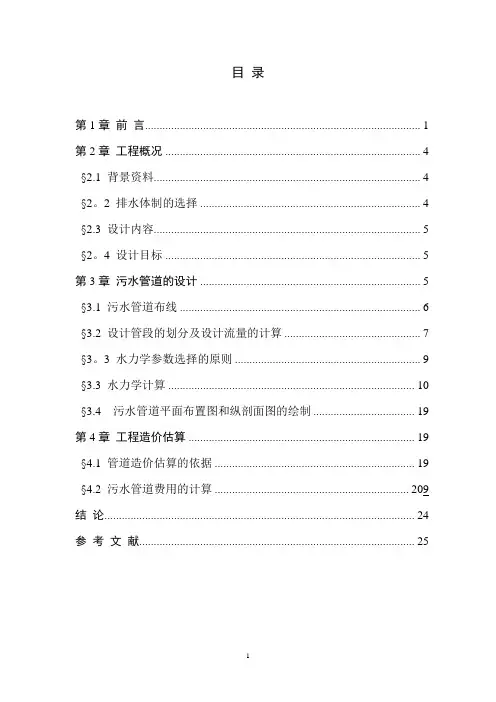

目录第1章前言 (1)第2章工程概况 (4)§2.1 背景资料 (4)§2。

2 排水体制的选择 (4)§2.3 设计内容 (5)§2。

4 设计目标 (5)第3章污水管道的设计 (5)§3.1 污水管道布线 (6)§3.2 设计管段的划分及设计流量的计算 (7)§3。

3 水力学参数选择的原则 (9)§3.3 水力学计算 (10)§3.4污水管道平面布置图和纵剖面图的绘制 (19)第4章工程造价估算 (19)§4.1 管道造价估算的依据 (19)§4.2 污水管道费用的计算 (209)结论 (24)参考文献 (25)第1章前言在经济高速发展的今天，环境问题也日益突出。

环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。

当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动.例如城市的空气污染造成空气污浊,人们的发病率上升等等；水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等.严重的污染事件不仅带来健康问题，也造成社会问题.随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加. 目前在全球范围内都不同程度地出现了环境污染问题，具有全球影响的方面有大气环境污染、海洋污染、城市环境问题等.随着经济和贸易的全球化，环境污染也日益呈现国际化趋势，近年来出现的危险废物越境转移问题就是这方面的突出表现。

为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统.排水系统主要有合流制和分流制两种系统。

合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠内排除的系统。

早期的合流制排水系统是将排除的混合污水不经处理和利用，就近直接排入水体,故称为直排式合流制排水系统。

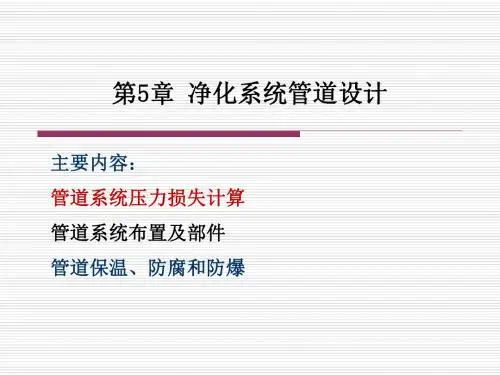

第五章 管道系统设计 (1)
