WL-50Ⅱ自动打孔装订机维修手册天津新技术产业园区万隆金融技术设备有限公司《WL-50自动打孔装订机维修手册》对机器使用过程中可能出现的故障及排除方法做了详细的说明,为装订机的维护及维修作了一般性的指导,如遇故障不能有效排除时,请及时与我公司联系。
拆装机器外壳步骤1、松开工作台紧固螺钉,取下工作台。
2、松开挡板镙钉,取下挡板。
3、松开压把紧固螺钉,取下压把。
4、按住“下降”键将钻刀置于最下位,关掉电源开关,拔掉电源线。
5、卸下后盖板,拆下线路板与控制面板相联的12排插线。
6、拆下外壳固定螺钉,托起外壳后端并向前倾斜,取下外壳。
7、拆下左侧板、右侧板。
至此,机器外罩拆卸完毕,可进行调试及各种故障的检修。
二、安装机器外罩的步骤:1、按住“下降”键将钻刀置于最下部,关掉电源开关,拔掉电源线。
2、安装左侧板、右侧板。
3、安装外壳。
4、将控制面板的12排线插入线路板插座。
5、安装压把。
6、安装挡板。
7、安装工作台。
机器外罩安装完毕。
常见故障及排除方法机器主要部分结构及名称见附图一。
一、钻刀旋转时摆动大钻刀已弯曲,需更换新钻刀。
二、钻孔不透钻刀未钻透被装订物而自动返回,可能是由下列原因造成的:(一)堵屑当钻刀出现堵屑时,可从以下几方面着手排除故障:1、钻刀堵屑将钻刀卸下,装入磨刀器套筒内,旋紧紧固螺钉,用顶料器将纸屑排出。
2、钻刀轴套内堵屑卸下钻刀,用长柄细改锥从钻刀轴套底部向上推,将其内部堆积的纸屑全部顶出。
3、法兰套内堵屑因排屑管道的堵塞而引起,排除堵屑即可恢复工作。
4、接屑盒积满纸屑而未及时清理,从而引起排屑管道的堵塞。
5、非正常操作造成堵屑:(1)被装订的纸张边缘码放不整齐、钻孔距纸边太近、两钻孔位置相交叠、在已钻孔或已装订位置上再次钻孔等情况下,会钻出一些非整圆的纸屑堵塞钻刀。
(2)在带有粘性(涂有胶水或糨糊的、不干胶纸等)或附胶膜的纸张上打孔后,未及时清除钻刀内的纸屑。
(3)装订物中夹杂有穿线、金属针等非纸张异物。
易力佳YC-380钻刀安装与维护
1.拆卸钻刀
(1)逆时针旋松黑色固定螺帽,取下护罩。
(2)用内六角扳手逆时针旋松银色紧腚螺丝,取下钻刀。
2.安装钻刀
(1)将钻刀柄插入钻刀轴套的内孔,推到顶用手固定。
(2)用内六角扳手按顺时针方向旋紧银色紧腚螺丝。
3.测试钻刀
(1)将打孔手柄压到底,顺时针旋转银色旋钮,直到旋紧,用一张纸做打孔测试,检测是否能够打穿。
(2)按照(1)操作如不能打透一张纸,请微调银色调节螺母,每次逆时针方向旋转约1/4周,直至能够打透一张纸为止。
(3)钻刀测试完毕之后,将护罩装好,将黑色螺帽旋紧固定即可。
4.钻刀的维护
(1)打孔时,如遇打孔费力,应立即停止操作,检查打孔钻刀;可能是因为钻刀被纸屑堵住了,可以先用一到两张纸测试打孔,如不能打穿可将装订机的打孔手柄压到底并快速反弹,其反弹的回力可以帮助纸屑疏通到纸屑盒内,多试几次,再进行打孔。
(2)如果按照(1)操作仍不能顺利打孔,请拆卸钻刀,先将钻刀柄部请磕几下,再用内六角扳手或其他工具将刀孔内的纸屑清理干净,重新安装好钻刀即可使用。
装订机安全操作规程装订机是一种常用的办公设备,用于装订文件、书籍或者文档,提高文件的整洁度和便携性。
然而,使用装订机也存在一定的安全风险。
为了保障工作人员的人身安全和设备的正常运行,制定一份装订机安全操作规程非常必要。
一、操作前的准备工作1. 确认装订机的工作环境,确保周围没有明火、易燃材料等,保证使用安全。
2. 检查装订机的电源线是否损坏,插头是否正确连接,确保电源正常。
3. 将装订机放置在稳固、平坦的桌面上,保证使用过程中机器不会晃动、倾覆。
二、工作时的注意事项1. 在使用装订机之前,务必熟悉操作手册,掌握基本的操作方法和安全规范。
2. 当需要装订大量的文件时,分批进行操作,避免连续长时间使用装订机,以免过热引起故障。
3. 在装订文件过程中,应保持手部清洁,避免湿手操作,避免水分进入装订机内部。
4. 禁止将手指或其他物品放在装订机的裂缝、装订孔等处,以防手指或物品被夹伤或卡住。
5. 在装订机卡纸或卡住文件时,切勿用手直接去拔拉,应先停止使用装订机,切断电源,然后使用指定工具进行处理。
三、维护和保养1. 在使用完装订机后,切断电源,清理机器表面的灰尘和碎屑,保持装订机干净整洁。
2. 定期检查装订机的电源线、装订孔、装订刀等部件,如发现异常磨损或损坏的情况,应及时维修或更换。
3. 定期对装订机进行润滑,使用专用的机油或润滑剂,保证设备的顺畅运转。
4. 若装订机出现异常声音、异味、发热等情况,应立即停止使用,通知维修人员进行检修。
四、应急措施1. 在使用装订机过程中如果发生电源线着火等事故,应立即切断电源,并用湿毛巾或灭火器进行灭火。
2. 如果手指或其他物品被装订机夹住,应立即切断电源,并迅速寻求专业救援。
五、培训与教育1. 组织装订机的使用岗位人员进行安全操作规程的培训,并记录培训过程和内容。
2. 定期进行安全演练和应急疏散演练,提高员工的应急处理能力和自救意识。
六、违规处罚1. 对于违反装订机安全操作规程的人员,应根据情节轻重,采取相应的违纪处罚措施,包括通报批评、警告、记过甚至辞退等措施。
财务凭证装订机日常维护其实最主要的就是按照要求进行操作,另外对办公耗材进行必要的检查与保护,有关财务凭证装订机打孔刀正确的使用和维护分为使用前检查、使用过程中注意事项和对钻刀的维护保养。
财务凭证装订机主要结构和组成部分金图财务凭证装订机中的全自动智能语音装订机,主要包括框架、外壳、压纸机构、打孔机构、送管机构、切管机构、压铆机构和电路控制部分,其中刀垫旋转机构主要由刀垫、刀垫托盘、刀板铜套、刀垫垫板、刀垫滑板、刀垫齿轮、刀垫介轮、联体齿轮、刀垫拨叉、回转小轴压板、小摆杆、摆杆小拉簧、滑板销、拨叉挡销、摆杆铜套、介轮销轴、联体齿轮轴等零部件构成。
一、使用前对财务凭证装订机进行检查:1、在定位打孔前先检查装订的材料中有没有订书钉及其他硬质杂物比如胶水硬化杂质,因为容易损伤钻刀影响其使用寿命,所以必须清理掉;2、检查财务凭证等资料是否整齐,如果不整齐容易造成打孔时钻刀受力不均匀容易折断;3、检查财务凭证等资料中有无其它非纸张材料如:塑料板、硬纸板等;试验用一张纸以打孔刀刚好能把一张纸打穿为合适,如果不能打穿或打过头比如打进下面胶垫里则要调节齿条轴上的调节螺母,直到刚好打穿一张纸为止;观察杂料盒中的纸屑是否已满,如果是则清空杂料盒。
二、使用凭证装订机过程中的注意事项:1、将要打孔时,先检查是否把所需打孔的资料放到钻头能打到的位置,并且保证打孔位置的周围有一定的余量,不然就有可能装订不好;2、如果是带有手柄的财务装订机,则打孔时特别注意用力要均匀、速度要适中;对于带手柄的装订机在连续操作时正常状况下打孔不费力,如果当遇到突然打孔变得吃力,应该立即停止操作这有可能是钻头被纸屑杂物堵赛的现象,应该用专门通钻头的工具清理掉里面的纸屑;而钻头在使用到一定程度后刀口会钝掉,联系维修人员对钻头进行磨砺然后就可以再次使用。
3、对于钻刀的维护,一下情况需要进行维护:在使用中出现打孔吃力或打不透孔时,应进行钻刀维护;在打孔出现打不透孔、发出有烧焦的味道、钻刀头部颜色变黑、装订报警、以上一个或多个现象时也应对钻刀进行通刀磨刀的维护。
装订机的操作方法装订机是一种用于将纸张装订成册的机械设备,主要包括打孔和装订两个步骤。
本文将介绍装订机的操作方法,详细说明每一个步骤和注意事项,并给出一些实用的技巧。
一、准备工作1. 检查装订机是否安装在平稳的工作台上,确保安全可靠。
2. 检查装订机的刀片是否锋利,如果磨损严重需要更换刀片。
3. 检查装订机的电源是否正常,如果遇到电源故障需要及时修复。
二、打孔1. 把需要装订的纸张放在打孔台上,并用夹子固定住纸张,确保打孔过程中纸张不会移动。
2. 调整打孔机的打孔间距,根据装订需要选择合适的打孔间距。
3. 将打孔针插入打孔机的打孔槽中,注意对准纸张需要打孔的位置。
4. 用力按下打孔机的手柄,使打孔针穿透纸张,完成打孔。
三、装订1. 将装订线穿过打孔后的纸张,确保装订线的长度足够贴近纸张。
2. 调整装订机的装订间距,根据装订需要选择合适的装订间距。
3. 将装订线的两端插入装订机的装订槽中,确保装订线能够被装订机夹紧。
4. 用力按下装订机的手柄,使装订机将装订线夹紧,完成装订。
四、注意事项1. 在操作装订机前,要确保纸张没有过多的湿度,以免影响打孔和装订的质量。
2. 打孔时要保持手势正确,避免损伤手指或手。
3. 装订线的材质要选择可靠的质量,以确保装订后的纸张不易松脱。
4. 在装订过程中,要注意纸张的位置和对齐,确保装订的整齐美观。
五、技巧1. 如果需要打孔的纸张较多,可以分多次进行打孔,避免一次打孔过多导致卡纸或者打孔不齐的情况。
2. 在装订线的两端可以加上装饰物,如珠子或者绒球,增加装订的美观性。
3. 对于特殊的尺寸或形状的纸张,可以使用特殊的打孔模板,以及定制的装订机配件。
通过以上的介绍,我们了解到了装订机的基本操作方法以及一些注意事项和技巧。
使用装订机可以方便快捷地完成纸张的装订工作,提高工作效率和质量。
当然,在操作装订机时需要注意保证自己的安全,以及保养和维护装订机设备,以延长其使用寿命。
打孔装订机使用方法
1. 打孔操作:
(1)将要装订的书页放在打孔板上,确定好位置,用手压一下使其贴合。
(2)将打孔板放紧,使其与底座齿轮齿合。
(3)将手杆抬起,使刀具切入纸张,然后用力将手杆拉下至底部。
(4)同样的动作重复,直到所有需要打孔的纸张都已打好孔。
2. 装订操作:
(1)将钉圈放入装订器的顶部,调节好钉圈位置。
(2)将已经打好孔的纸张套在钉圈上。
(3)将装订器压下去,直到装订针将钉圈环住。
(4)用手把已经装订好的文件压平。
(5)重复以上动作,直到所有文件都已装订完成。
3. 维护保养:
(1)使用完毕后要清理废纸渣和钉圈残留。
(2)定期清洁设备外壳和内部刀具,并加入润滑油。
(3)减少使用次数,避免机器长时间使用。
(4)妥善保管机器,避免阳光直射、潮湿等影响使用寿命。
(5)如有故障及时寻求专业人士进行维修和保养。

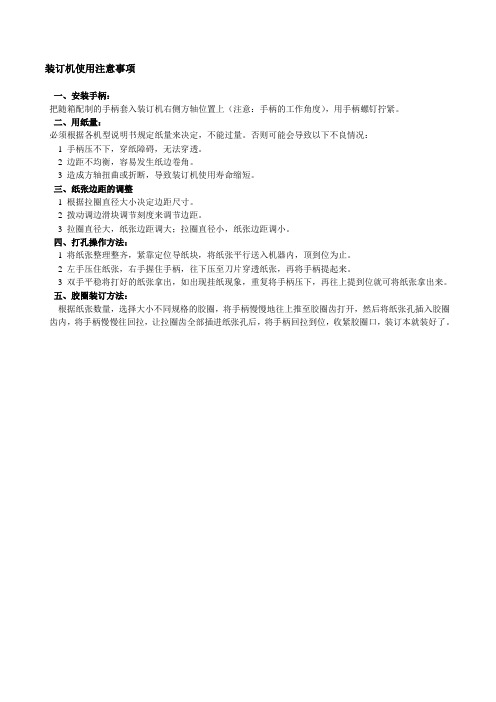

装订机使用注意事项
一、安装手柄:
把随箱配制的手柄套入装订机右侧方轴位置上(注意:手柄的工作角度),用手柄螺钉拧紧。
二、用纸量:
必须根据各机型说明书规定纸量来决定,不能过量。
否则可能会导致以下不良情况:
1 手柄压不下,穿纸障碍,无法穿透。
2 边距不均衡,容易发生纸边卷角。
3 造成方轴扭曲或折断,导致装订机使用寿命缩短。
三、纸张边距的调整
1 根据拉圈直径大小决定边距尺寸。
2 拨动调边滑块调节刻度来调节边距。
3 拉圈直径大,纸张边距调大;拉圈直径小,纸张边距调小。
四、打孔操作方法:
1 将纸张整理整齐,紧靠定位导纸块,将纸张平行送入机器内,顶到位为止。
2 左手压住纸张,右手握住手柄,往下压至刀片穿透纸张,再将手柄提起来。
3 双手平稳将打好的纸张拿出,如出现挂纸现象,重复将手柄压下,再往上提到位就可将纸张拿出来。
五、胶圈装订方法:
根据纸张数量,选择大小不同规格的胶圈,将手柄慢慢地往上推至胶圈齿打开,然后将纸张孔插入胶圈齿内,将手柄慢慢往回拉,让拉圈齿全部插进纸张孔后,将手柄回拉到位,收紧胶圈口,装订本就装好了。
装订机使用注意事项装订机是一种用于装订文件或书籍的机械设备。
它可以帮助人们快速、方便地完成装订工作,提高工作效率。
然而,由于操作错误或不当使用装订机,可能会损坏机器、影响使用效果,甚至危及人身安全。
为了确保使用装订机的安全性和有效性,以下是使用装订机时需要注意的事项。
1.详细阅读说明书:在开始使用装订机之前,仔细阅读并理解装订机的使用说明书,熟悉各个部件的功能和结构,掌握正确的操作方法。
2.确保机器稳定:在使用装订机之前,确保机器放置在平稳的台面上,并利用机身上的固定孔将装订机固定在台面上,以确保机器在操作过程中不会晃动或摇晃。
3.注意电源和线路安全:使用装订机需要电源供应,确保电源插头和插座之间的接触良好,线路没有损坏,避免电线被牵拉或者踩到,以免发生火灾或电击等危险。
4.注意工作站安全:使用装订机时,保持工作站整洁,确保周围没有杂物阻碍操作或造成意外伤害。
5.遵循装订机的最大装订容量:不同型号的装订机有不同的最大装订容量,切记不要超过其规定的范围,否则可能导致机器卡住、变形或损坏。
6.使用合适的装订材料:装订机通常使用装订胶、装订钉或装订圈等材料,确保选择适用于所需装订的文件类型和尺寸的材料,以获得最佳装订效果。
7.校准装订机:在开始使用装订机之前,确保装订机的刀片、胶槽和钉头等部件处于正确的位置,以防止装订钉嵌入文件时遇到阻力或损坏文件。
8.注意手指安全:在使用装订机时,务必小心放置双手,避免手指接触刀片、胶槽或其他运动部件,以免造成手指受伤。
也可以佩戴手套进行保护。
9.避免受伤:在操作装订机时,不要将手指或其他部位放入机器内部,以免造成受伤。
同时也要注意避免将头发、衣服等松散物体接近机器,以免被卷入或缠绕在机器内部。
11.学习急救知识:使用装订机是一项需要注意安全的工作,如果不慎造成伤害,需要学习基本的急救知识,能够及时处理伤口或其他意外情况。
在使用装订机时,安全是最重要的考虑因素之一、只有正确使用和维护装订机,才能确保其安全性和性能,提高工作效率。
打孔装订机操作方法
1. 准备工作:将要装订的文件按顺序排好,将打孔装订机放在平稳的桌面上。
2. 调整打孔距离:打孔距离可以根据装订文件的大小和需要的排版方式进行调节。
在打孔装订机的上方,有一个可调节的距离杆,可以根据需要向左或向右移动,调整打孔的位置。
3. 打孔:将文件放在打孔装订机的打孔台上,用力压下手柄,即可完成打孔操作。
注意每次只能打孔少量纸张,不能一次打孔过多,否则会妨碍操作,并且容易损坏打孔装置。
4. 插入钳子:打孔完成后,将胶贴钳子插入打孔孔洞中,逐页将文件压到钳子下面,保持文件紧凑,钳子的扭转力可根据文件大小进行微调。
5. 装订:将插入钳子的文件放在打孔装订机的装订台上,按下手柄,即可完成装订操作。
6. 测试装订效果:完成装订后,可以先翻阅一下文件,检查是否装订牢固,文件是否松散。
如果出现问题,可以重新调整打孔距离和钳子的扭转力,进行修正。
7. 收拾清理:打孔装订机使用后,将多余的纸屑清理干净,将设备放回存放位置,以便下次使用。
钻攻中心刀库安全操作及保养规程前言刀具在机械加工中扮演着至关重要的角色,其质量的好坏将影响加工件的精度和表面质量。
钻攻中心刀库的安全操作和保养规程是保障切削质量、提高工作效率、延长刀具使用寿命的基础性工作。
本文主要介绍了一些安全操作和刀具保养的要点,以提高工作人员的安全意识和技能水平,提高效率,降低生产成本。
安全操作要点1.在进行机床操作之前,必须接受安全操作培训并理解先关操作规程。
2.维护机床的安全防护装置,特别是所有关键部件的安全装置必须始终保持完好。
3.操作者必须使用符合国家标准和相关规章的个人防护设备,如安全鞋、安全眼镜等。
4.在机床工作中不能穿宽松的衣服和容易被绞入机床介质中的裤子。
5.维护机床的安全防护装置,如门限开关、刀库保护装置、间距保护装等。
6.在机床切削运动时,禁止拉开安全门、开启机床外部盖子等危险操作。
7.进行切削操作时一定要确认工件夹紧牢固,使其不会移动或因工件材料而变形。
刀具的保养使用寿命较长的刀具需要注意保养和保养,以延长使用寿命,降低生产成本。
在保养方面,操作者应注意以下要点:保养注意事项1.在使用的过程中,一定要避免碰撞和振动,以免影响刀片轮廓和使用寿命。
2.保持刀具清洁,定期清理油垢和切屑,以免对刀具和工件的质量产生影响。
3.在使用前和使用后,必须对切削刃进行检查和清洁。
4.定期检查切削刃的切削能力,及时更换磨损严重或已失效的刀具。
5.定期润滑刀具的冷却润滑系统,及时更换润滑油。
保养工具及材料1.钳子和外观光滑的干净擦布2.清洗工具(清洗剂、除锈油等)3.手动液压泵、液面计、梅花扳手4.直尺、外径卡尺、游标卡尺及其他尺寸测量工具5.非金属刀具(塑料刮刀、木制扫帚等)切削参数的设置1.选择合适的刀具类型和预紧力,以保证刀具安装的稳定和切削能力的提升。
2.设置合适的切削速度、进给量和切削深度,以适应不同材料以及加工质量的要求。
3.为了保证钻头的进出刀条件必须保持良好,并根据材料要求合理的选择特定的刀具类型。
装订机钻刀正确使用和维护的方法
2012年07月10日浏览:299
一、使用前检查
二、材料:由特种工具钢
1. 打孔前先检查装订的材料中有没有订书钉等金属件。
2. 检查装订材料有无胶水尤其注意有没有干燥的胶水,因为涂过胶水的资料,胶水硬化后会影响刀的寿命,而没有干燥的胶水,打孔后胶水会粘在装订机钻刀上,使钻刀打孔不顺畅,极易造成断刀。
3. 检查资料是否整齐,如果资料不整齐,造成打孔时钻刀受力不均匀,容易折断。
4. 检查资料中有无其它非纸张材料,如:塑料片、硬纸板等,这些材料会影响刀的使用寿命。
5. 用一张纸试验以钻刀刚好能把一张纸打穿为合适,(机器出厂时都已经调到正常状态)如果不能打穿或打过头(打进塑料垫片里)则要调节齿条轴上的调节螺母,以刚好打穿一张纸为准,如图反旋为刀调低,正旋为刀调高。
6. 观察钻刀后面的纸屑槽中的纸屑是否已满,把纸屑槽中的纸屑清空。
二、使用过程中的注意事项。
1. 放打孔的资料时,先检查是否把资料放到装订机钻刀能打到的位置,并且保证打孔位置的
周围有一定的余量。
图示
2. 打孔时特别注意:用力均匀、速度适中。
3. 在连续操作时,正常状况下打孔不费力,当遇到突然打孔变得费力,立即停止操作(这
是纸屑出不去造成的堵刀)然后把装订资料拿开,拔出机器上的铆管,拿4~5张70g的复写纸打孔,一般打5~6下就能把堵在刀里的纸屑通出,当感觉不费力时即可继续操作。
4. 在经常使用到一定程度后刀口会钝掉,请与代理商联系,用磨刀器磨一下刀口即可重新使用。
三、换装订机钻刀时应注意的事项。
1. 换钻刀的方法参照说明书。
2. 新的钻刀换上后,先不要锁紧螺丝,先把手柄往下轻压,保证钻刀到位,(以刀口刚好和垫片接触为准)然后再锁紧螺丝。
三、钻刀维护。
168、268、268+型热铆装订机,因是手动打孔没有配备相关压力过载保护,在使用中出现打孔吃力或打不透孔时,应进行钻刀维护。
否则可能造成钻刀使用寿命减短,或造成钻刀断裂。
(268+装订机钻刀维护方法跟9850、50型装订机方法一样)
9850半自动、50会自动型热铆装订机,在打孔出现:打不透孔、发出有烧焦的味道、钻刀头部颜色变黑、装订报警、以上一个或多个现象时应对钻刀进行通刀磨刀的维护。
否则可能造成钻刀使用寿命减短,或造成钻刀断裂。
以下是各型号装订机钻刀维护方法:。
