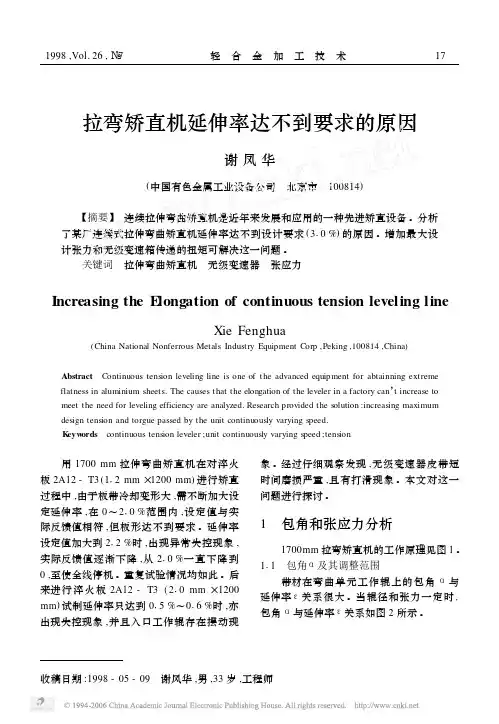

拉弯矫直机延伸率达不到要求的原因

拉矫操作控制1：开卷张力和卷取张力的确定a:张力的计算：T=厚度*宽度*张力系数(10N-40N)(1kfg=10N)。

b:开卷张力的选择:最大开卷张力不超过上一道工序的卷取张力，最小保证能带紧1#张力辊不打滑。

C: 卷取张力的选择: 最小保证能卷齐卷紧不错层而且能带紧8#张力辊不打滑，一般选择是开卷张力的1.1—1.5倍。

2：延伸率的确定a:拉矫机设定的延伸率是前后张紧辊（张力辊）之间的相对速度差，其实它包含了以下几个部分：其中：——矫平来料板形缺陷所需的塑性延伸率；——铝带弹性变形所产生的延伸率；——拉矫机本身的延伸率损失或误差。

铝带弹性变形所产生的延伸率：是指除消除铝带的波浪以外，是由于拉矫机组系统产生的弹性变形，铝带在张紧辊产生的弹性滑移或过载打滑等现象所损失掉的延伸率。

拉矫机本身的延伸率损失或误差：是指驱动和传动系统的误差，如交流变频驱动的拉矫机速度误差较大，必须设置较大的延伸率。

b:延伸率可根据铝带的波浪程度来确定，其基本原则是所选择的有效延伸率只要大于铝带长短纤维之间的长度差一定的数值，能使铝带的最长纤维也开始产生一定数量(小量)的塑性变形即可。

一般而言，只采取拉伸矫直时，延伸率为0.3～0.8％，采用延伸率控制时,矫直所用的延伸率必须大于材料的屈服强度下的延伸率εS ,即ε>εS ,才能使材料发生塑性变形,达到矫直效果。

由式（1）可知,被矫直材料的延伸率可以表示为ε=(V2 - V1)/V1×100% (1)式中V1 ———入口张力辊的速度;V2 ———出口张力辊的速度。

3：其它工艺参数之间关系的确定铝带在拉矫过程中是靠拉伸和矫直（弯曲）共同作用使铝带整体发生延伸从而改善板形的。

其中矫直（弯曲）变形取决于矫直（弯曲）辊的压入量和矫直（弯曲）辊的直径。

矫直（弯曲）辊直径减小、压入量增大和张力的增加都会使铝带获得的延伸率增加。

上述三者之间是相辅相成、缺一不可的。

总的来说，张力在三者中对延伸率的影响最为明显，压入量的影响次之，矫直（弯曲）辊直径影响最小。

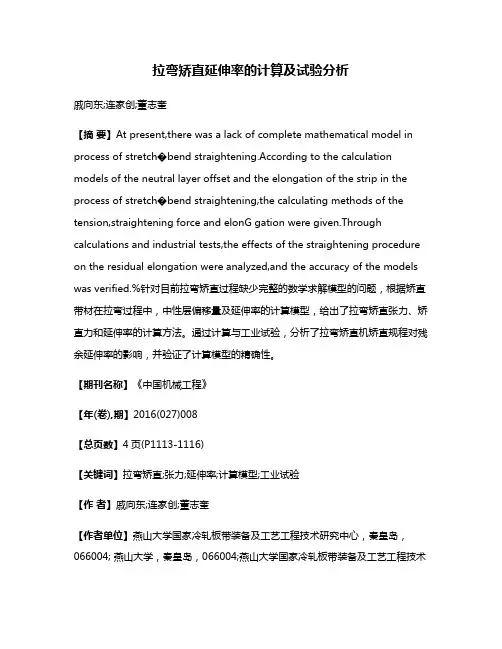

拉弯矫直延伸率的计算及试验分析戚向东;连家创;董志奎【摘要】At present,there was a lack of complete mathematical model in process of stretch�bend straightening.According to the calculation models of the neutral layer offset and the elongation of the strip in the process of stretch�bend straightening,the calculating methods of the tension,straightening force and elonG gation were given.Through calculations and industrial tests,the effects of the straightening procedure on the residual elongation were analyzed,and the accuracy of the models was verified.%针对目前拉弯矫直过程缺少完整的数学求解模型的问题，根据矫直带材在拉弯过程中，中性层偏移量及延伸率的计算模型，给出了拉弯矫直张力、矫直力和延伸率的计算方法。

通过计算与工业试验，分析了拉弯矫直机矫直规程对残余延伸率的影响，并验证了计算模型的精确性。

【期刊名称】《中国机械工程》【年(卷),期】2016(027)008【总页数】4页(P1113-1116)【关键词】拉弯矫直;张力;延伸率;计算模型;工业试验【作者】戚向东;连家创;董志奎【作者单位】燕山大学国家冷轧板带装备及工艺工程技术研究中心，秦皇岛，066004; 燕山大学，秦皇岛，066004;燕山大学国家冷轧板带装备及工艺工程技术研究中心，秦皇岛，066004; 燕山大学，秦皇岛，066004;燕山大学，秦皇岛，066004【正文语种】中文【中图分类】TG333.2拉伸和弯曲联合作用的辊式拉弯矫直方法是比单纯拉伸或单纯弯曲更有效的矫直方法[1-2]。

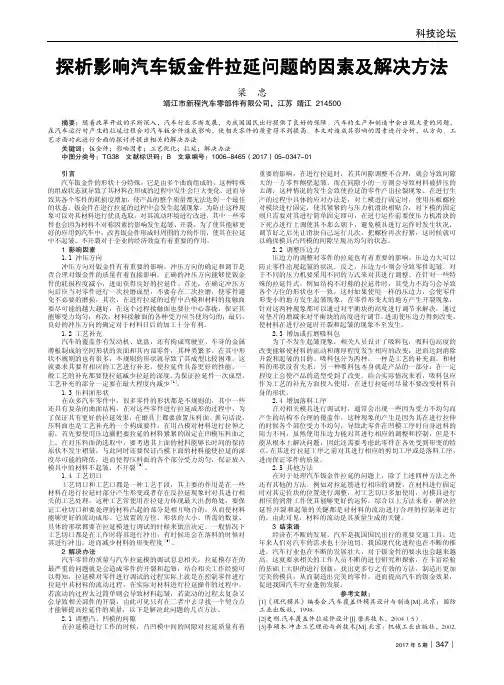

科技论坛2017年5期︱347︱探析影响汽车钣金件拉延问题的因素及解决方法梁 忠靖江市新程汽车零部件有限公司，江苏 靖江 214500摘要：随着改革开放的不断深入，汽车行业不断发展，为我国国民出行提供了良好的保障。

汽车的生产和制造中会出现大量的问题，在汽车运行时产生的拉延过程会对汽车钣金件造成影响，使相关零件的质量得不到提高。

本文对造成其影响的因素进行分析，从方向、工艺方面对此进行全面的探讨并提出相关的解决办法。

关键词：钣金件；影响因素；工艺优化；拉延；解决办法中图分类号：TG38 文献标识码：B 文章编号：1006-8465（2017）05-0347-01引言 汽车钣金件的形状十分特殊，它是由多个曲面组成的，这种特殊的组成状态就导致了其材料在形成的过程中发生会巨大变化，进而导致其各个零件的耗损度增加，使产品的整个质量都无法达到一个最佳的状态。

钣金件在进行拉延的过程中会发生起皱现象，为防止这种现象可以对其材料进行优良选取，对其流动环境进行改进。

其中一些零件也会因为材料不对称因素的影响发生起皱、开裂。

为了使其能够更好的应用到汽车中，改善钣金件形成时周围的力的作用，使其在拉延中不起皱、不开裂对于企业的经济效益有着重要的作用。

1 影响因素 1.1 冲压方向 冲压方向对钣金件有着重要的影响，冲压方向的确定和调节是否合理对钣金件的质量有着直接影响。

正确的冲压方向能够使钣金件的耗损程度减小，进而获得良好的拉延件。

首先，在确定冲压方向后应当对零件进行一次拉磨成型，不要存在二次拉磨，使零件避免不必要的磨损；其次，在进行拉延的过程中凸模和材料的接触面要尽可能的越大越好，在这个过程接触面也要往中心靠拢，保证其能够受力均匀；再次，材料接触面的各种受力应当使均匀的；最后，良好的冲压方向的确定对于材料日后的加工十分有利。

1.2 工艺补充 汽车的覆盖件有发动机、底盘，还有构成驾驶室、车身的金属薄板制成的空间形状的表面和其内部零件，其种类繁多，在其中形状不规则的也有很多，不规则的形状就导致了其成型比较困难，这就要求其要有相应的工艺进行补充，使拉延件具备更好的性能，一般工艺的补充都要使拉延减少拉延的深度。

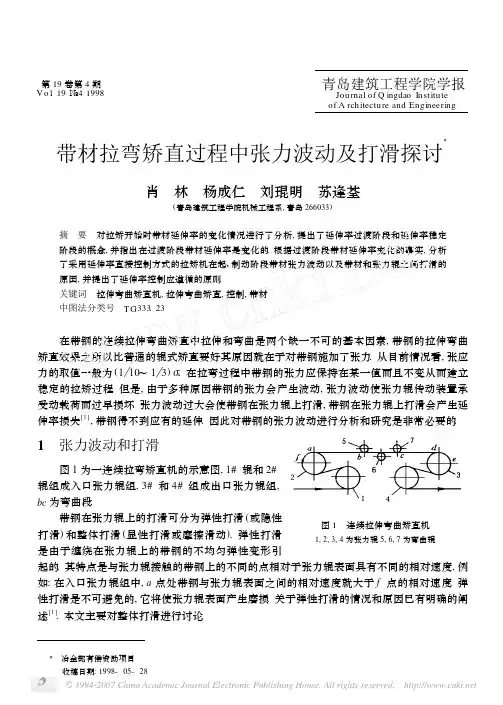

第19卷第4期V o l .19№41998青岛建筑工程学院学报　Jou rnal of Q ingdao In stitu te of A rch itectu re and Engineering带材拉弯矫直过程中张力波动及打滑探讨Ξ肖　林　杨成仁　刘琨明　苏逢荃(青岛建筑工程学院机械工程系,青岛266033)摘　要　对拉矫开始时带材延伸率的变化情况进行了分析,提出了延伸率过渡阶段和延伸率稳定阶段的概念,并指出在过渡阶段带材延伸率是变化的.根据过渡阶段带材延伸率变化的事实,分析了采用延伸率直接控制方式的拉矫机在起、制动阶段带材张力波动以及带材和张力辊之间打滑的原因,并提出了延伸率控制应遵循的原则.关键词　拉伸弯曲矫直机,拉伸弯曲矫直,控制,带材中图法分类号　T G 333.23在带钢的连续拉伸弯曲矫直中拉伸和弯曲是两个缺一不可的基本因素,带钢的拉伸弯曲矫直效果之所以比普通的辊式矫直要好其原因就在于对带钢施加了张力.从目前情况看,张应力的取值一般为(1 10～1 3)Ρs .在拉弯过程中带钢的张力应保持在某一值而且不变从而建立稳定的拉矫过程.但是,由于多种原因带钢的张力会产生波动,张力波动使张力辊传动装置承受动载荷而过早损坏.张力波动过大会使带钢在张力辊上打滑,带钢在张力辊上打滑会产生延伸率损失[1],带钢得不到应有的延伸.因此对带钢的张力波动进行分析和研究是非常必要的.图1　连续拉伸弯曲矫直机1,2,3,4为张力辊5,6,7为弯曲辊1　张力波动和打滑图1为一连续拉弯矫直机的示意图,1#辊和2#辊组成入口张力辊组,3#和4#组成出口张力辊组,bc 为弯曲段.带钢在张力辊上的打滑可分为弹性打滑(或隐性打滑)和整体打滑(显性打滑或摩擦滑动).弹性打滑是由于缠绕在张力辊上的带钢的不均匀弹性变形引起的.其特点是与张力辊接触的带钢上的不同的点相对于张力辊表面具有不同的相对速度,例如:在入口张力辊组中,a 点处带钢与张力辊表面之间的相对速度就大于f 点的相对速度.弹性打滑是不可避免的,它将使张力辊表面产生磨损.关于弹性打滑的情况和原因已有明确的阐述[1].本文主要对整体打滑进行讨论.Ξ冶金部有偿资助项目　收稿日期:1998-05-28由于多种原因,带钢的张力会产生变化,称为张力波动.张力的波动使张力辊传动装置过载或承受动载荷而提前损坏,某冷轧厂酸洗机组拉矫机的情况证明了这一点.设备的损坏会给生产带来很大的影响,造成很大的经济损失.当带钢两端的张力差大于带钢和辊子之间的摩擦力时,带钢和张力辊之间将产生打滑,如果不考虑带钢本身的弹性变形,整个带钢将以相同的相对速度相对于张力辊打滑,因此称为整体打滑.带钢的整体打滑将会产生延伸率损失,使带钢达不到理想的矫直效果.可见张力波动和带钢的整体打滑都是极其有害的.带钢的整体打滑是张力波动引起的,因而下面重点对张力波动进行分析2　延伸率的直接控制方式与张力波动2.1　延伸率和延伸率控制方式拉弯矫直机中最主要的工艺参数是带材的延伸率.可以把延伸率分为带材延伸率和设备延伸率.带材的实际延伸率称为带材延伸率.弯曲辊的压下量和张力的大小决定了带材延伸率.对于某一规格的金属带材只要控制了弯曲辊的压下量和带材张力就控制了延伸率,这种方式可称为延伸率间接控制方式.反之,也可以通过直接控制前后张力辊组的转速差来控制带材延伸率,可称之为延伸率直接控制方式.前后张力辊的相对转速差为∆e =(v 2-v 1) v 1×100◊.把∆e 称为设备延伸率,带材的实际延伸率用∆表示.应当注意的是:设备延伸率和带材延伸率这两者并不总是相等.如果带材在张力辊上打滑,带材延伸率将小于设备延伸率.2.2　带材延伸率的变化与张力辊转速调整在拉矫开始一小段时间内带材延伸率实际上是从小到大变化的(如图2所示),这一阶段为延伸率过渡阶段.过渡阶段后延伸率达到所希望的带材延伸率∆x ,为延伸率稳定阶段.图2　带钢上的应变分布假设带材所受张力为T ,并暂不考虑张力沿带材长度的变化,T 一般取值为1 10～1 3T s ,T s 是与屈服应力对应的张力.相应的张应力和应变分别为ΡT (一般为(1 10～1 3)Ρs )和ΕT ((1 10～1 3)Εs ),ΕT =ΡT E ,E 为带材的弹性模量.在图2中bc 段表示弯曲辊组的长度,带材在be 段经过拉伸和弯曲的联合作用后会产生弹塑性延伸,其纵向应变将从纯弹性应变ΕT 增加到所需要的带材延伸率∆x (可达到3◊左右).也就是说,如果带材上的某一物质单元在拉弯过程中从b 点走到e 点,那么它的纵向应变将从ΕT 增加到∆x .这一物质单元从e 点走到d 点其纵向应变保持∆x 不变.其应变变化情况见图2中的实线曲线.显然,只有当拉矫前原始位置在b 点的带材物质单元经历了从b 点到e 点的过程之后,带材延伸率才能达到所需要的带材延伸率∆x .此后的阶段为延伸率稳定阶段.此前的阶段为延伸率过渡阶段.延伸率过渡阶段时间t g 就是带材上的一物质单元从b 点走到e 点所用的时间.实际上图2中的实线曲线既是延伸率稳定阶段ad 之间带材上各点的纵向应变分布又是带材上一物质点从a 点走到d 点时此物质点处的带材应变变化情况.图2中的虚线曲线是带材刚开始拉矫时的情况,此时带材的张力刚建立起来.在刚开始拉矫时,除弯曲辊处小段长度外带材的绝大部分都没有经历塑性变形.24 青岛建筑工程学院学报 第19卷从图2可以看到:在刚开始拉矫时和在延伸率稳定阶段,ad 之间各点的纵向应变只是位置的函数,Ε=Ε(x ).但是,在延伸率过渡阶段,ad 之间不同的点具有不同的变形历史,例如:如果带材上的一个点在拉矫开始时处于m 点的位置,那么在过渡阶段其应变将沿曲线12345变化.所以在过渡阶段带材的纵向应变也与变形过程有关,即:Ε=Ε(x ,t ).在此用时间t 表示变形过程中的某一状态点而不是纯粹的时间.t 时刻ad 之间Ε(x ,t )的平均值就是此时刻的带材延伸率∆(t ).即:∆(t )=∫　ad Ε(x ,t )d x (1)图3　带钢延伸率的变化 图3是带材延伸率∆(t )的变化曲线示意图.在过渡阶段带材延伸率∆(t )从ΕT 到∆x 在延伸率稳定阶段(t ≥t g )∆(t )=∆x.了解带材延伸率的变化情况可以正确地控制设备延伸率∆e (前后张力辊组的转速差).在忽略弹性打滑的前提下,如果转速差∆e <∆(t )就达不到希望的矫直效果;如果∆e >∆(t )就会在带材中产生太大的张力,造成带材打滑或设备损坏.显然,应该有:∆e =∆(t )(2) 这一关系不仅应在带材延伸率稳定阶段满足,也应在过渡阶段满足.如果出口张力辊组的转速为n out ,入口张力辊组的转速为n in ,转速与带材延伸率之间应满足以下关系:n out -n in n out =∆(t )(3)式(3)整理后得:n in n out =1-∆(t )(4)式(3)或(4)对于所有的拉弯矫直机都是适用的.显然,应该按照公式(3)或(4)对前后张力辊组的转速进行调整以保证所需要的带材延伸率及正常的工作张力.在拉矫机的稳定运转阶段前后张力辊的转速一般满足公式(4).但是,应当注意的是,在拉矫机的加速和减速阶段前后张力辊的转速一般不满足公式(4).这将给带材矫直质量和设备带来严重的问题.2.3　延伸率直接控制方式与张力波动连续拉弯矫直机张力辊的驱动方式有以下几种:直流电机单独驱动、液压马达单独驱动、集体驱动、带差动机构的集体驱动、混合驱动等.对应于延伸率的2种控制方式,上述张力辊的5种驱动方式可归为2类:液压马达单独驱动是属于延伸率间接控制方式;直流电机单独驱动可以采用转速控制(即延伸率直接控制)也可以采用力矩控制(延伸率间接控制);其他都属于延伸率直接控制方式.对于延伸率间接控制方式,不存在设备延伸率和带材延伸率不相等的问题.在此主要对延伸率直接控制方式进行分析.2.3.1　集体驱动方式　在张力辊采用集体驱动方式的连续拉弯矫直机上,前后2个张力辊组之间采用变速齿轮箱连接以保证所需要的前后张力辊组之间的转速差,从而实现所需要的带材延伸率∆x .也就是说,一旦开始拉矫,前后张力辊组的速度差就想迫使带材的延伸率为∆x ,且∆x 的值远远大于正常情况下刚开始拉矫时的延伸率值ΕT .显然,在开始拉矫时如此大的速34第4期 肖　林等:带材拉弯矫直过程中张力波动及打滑探讨 度差必将在带材内引起很大的张力,按照∆x与ΕT的比例推算,此张力将达到正常工作张力的十几倍以上.当然,在张力还没有达到如此之大之前带材已经在张力辊上打滑.也可以如下表述:开始拉矫时前后张力辊组的速度差给带材施加了一个很大的载荷,此张力载荷大的足以使带材在张力辊上打滑.根据上面的分析,可以得出如下的结论:对于前后张力辊组采用集中驱动的拉弯矫直机,在延伸率过渡阶段必定会产生过大的带材张力,此张力会引起张力波动和带材在张力辊上打滑,使矫直机的运行状态不稳定.显然,前后张力辊组采用集中驱动的拉弯矫直机存在明显的先天缺陷.2.3.2　带差动机构的集体驱动方式　对于前后张力辊组采用差动装置的拉弯矫直机,前后张力辊组的转速差是由延伸率控制电机控制的.按照传动关系,有:n out=n i,n out-n in=n y i y(5)式中　n,i分别是主传动电机的转速和主传动电机到出口张力辊的速比;n y,i y分别是延伸率控制电机的转速和延伸率控制电机到入口张力辊的速比把公式(4)代入公式(5)并整理可得:n y n =i yi∆(t)(6) 在采用带差动机构的集体驱动方式的连续拉弯矫直机上,只要延伸率电机的转速与主传动电机转速保持公式(6)所确定的相互关系,就可以保证所需要的带材延伸率∆及正常的带材张力T.如果两个转速之间不保持上述关系(例如:延伸率电机的转速过小或过大)就不能保证所需要的带材延伸率或产生过大的张力.两者不协调的问题最可能发生在加速和减速阶段,在此阶段延伸率电机的转速和主传动电机的转速都处于变速过程,两者很难保持公式(6)所确定的相互关系.某冷轧厂酸洗机组拉弯矫直机的实际情况证明了这一点.“1#～4#辊传动系统中的悬臂齿轮箱,在升降速过程中,发现无规律不定期的抖动,抖动时,整个减速箱剧烈摇晃,且发出极大的撞击声,抖动的时间不长,一般在半分钟之内,至10秒种左右,有时抖动并不明显,但却能听到发自主减速箱内的齿轮撞击声。

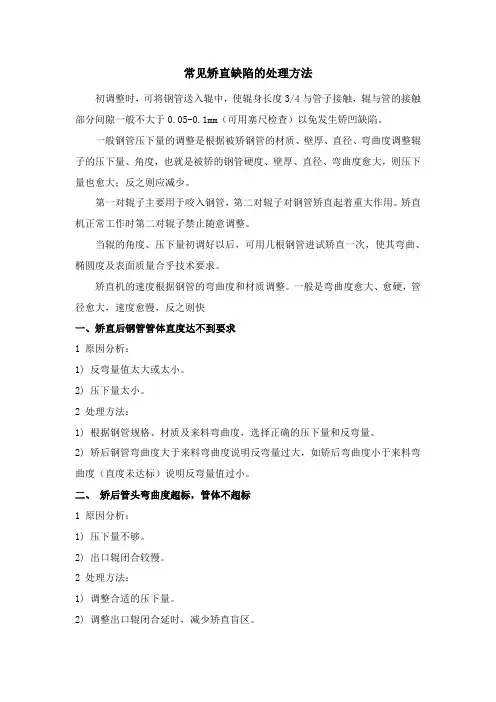

常见矫直缺陷的处理方法初调整时，可将钢管送入辊中，使辊身长度3/4与管子接触，辊与管的接触部分间隙一般不大于0.05-0.1mm（可用塞尺检查）以免发生矫凹缺陷。

一般钢管压下量的调整是根据被矫钢管的材质、壁厚、直径、弯曲度调整辊子的压下量、角度，也就是被矫的钢管硬度、壁厚、直径、弯曲度愈大，则压下量也愈大；反之则应减少。

第一对辊子主要用于咬入钢管，第二对辊子对钢管矫直起着重大作用。

矫直机正常工作时第二对辊子禁止随意调整。

当辊的角度、压下量初调好以后，可用几根钢管进试矫直一次，使其弯曲、椭圆度及表面质量合乎技术要求。

矫直机的速度根据钢管的弯曲度和材质调整。

一般是弯曲度愈大、愈硬，管径愈大，速度愈慢，反之则快一、矫直后钢管管体直度达不到要求1 原因分析：1) 反弯量值太大或太小。

2) 压下量太小。

2 处理方法：1) 根据钢管规格、材质及来料弯曲度，选择正确的压下量和反弯量。

2) 矫后钢管弯曲度大于来料弯曲度说明反弯量过大，如矫后弯曲度小于来料弯曲度（直度未达标）说明反弯量值过小。

二、矫后管头弯曲度超标，管体不超标1 原因分析：1) 压下量不够。

2) 出口辊闭合较慢。

2 处理方法：1) 调整合适的压下量。

2) 调整出口辊闭合延时，减少矫直盲区。

三、管头压扁1 原因分析：1) 矫直辊闭合过早，对管头产生碰伤。

2) 压下量过大。

2 处理方法：1) 调整矫直辊闭合延时。

2) 减少矫直辊压下量。

四、管尾碰伤1 原因分析1) 反弯量值过大。

2) 入口上辊角度过小。

3) 调整中间辊打开延时。

2 处理方法：1) 降低反弯量。

如来料弯曲较大，适当增加出口辊和中间辊压下量。

2) 适当增加入口上辊角度。

五、管体矫痕1 原因分析：1) 矫直辊角度过小或过大。

2) 矫直辊没有压下量。

2 处理方法：1) 适当调整矫直辊角度（找出产生矫痕的矫直辊）。

2) 适当调整矫直辊压下量。

的晃动。

六、工具管理矫直机的矫直工具为矫直辊，当矫直辊磨损较为严重，不能满足与钢管保持接触或表面裂纹、缺陷影响钢管的矫直质量时，应对矫直辊予以更换。

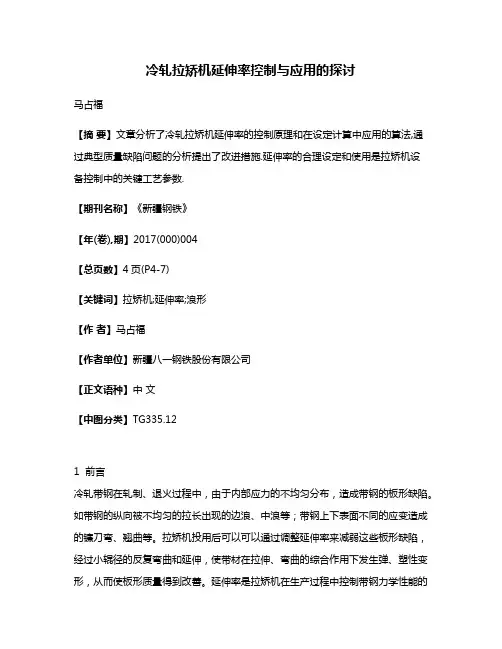

冷轧拉矫机延伸率控制与应用的探讨马占福【摘要】文章分析了冷轧拉矫机延伸率的控制原理和在设定计算中应用的算法,通过典型质量缺陷问题的分析提出了改进措施.延伸率的合理设定和使用是拉矫机设备控制中的关键工艺参数.【期刊名称】《新疆钢铁》【年(卷),期】2017(000)004【总页数】4页(P4-7)【关键词】拉矫机;延伸率;浪形【作者】马占福【作者单位】新疆八一钢铁股份有限公司【正文语种】中文【中图分类】TG335.121 前言冷轧带钢在轧制、退火过程中，由于内部应力的不均匀分布，造成带钢的板形缺陷。

如带钢的纵向被不均匀的拉长出现的边浪、中浪等；带钢上下表面不同的应变造成的镰刀弯、翘曲等。

拉矫机投用后可以可以通过调整延伸率来减弱这些板形缺陷，经过小辊径的反复弯曲和延伸，使带材在拉伸、弯曲的综合作用下发生弹、塑性变形，从而使板形质量得到改善。

延伸率是拉矫机在生产过程中控制带钢力学性能的唯一形变指标，不同钢种、不同规格的带钢，其拉矫机使用的延伸系数不同，因此在拉矫机工作过程中必须合理设定延伸率，使带钢有适当的变形，才能得到较好的板形。

2 拉矫机的基本构成及控制原理以某冷轧厂为例，拉矫机设备主要由以下几部分组成见图1。

拉矫机位于机前张力辊、机后张力辊之间，通过张力辊产生所需的张力，采取两弯两矫单独传动。

拉矫机的核心部件是弯曲和矫直辊系。

弯曲辊系由多对小直径弯曲辊组成，其作用是使带钢在张力作用下，经过反复的弯曲变形，达到工艺需要的延伸率。

矫直辊系有两组矫平辊，其将反复弯曲后的带钢矫平，消除多次弯曲后形成的纵向弯和横向弯。

图1 重卷拉矫线工艺流程拉矫机改善板形的原理：带钢表面原来纤维长短不一的状态在大张力和弯曲辊的作用下产生弹、塑性变形，变形后板面原来长纤维和短纤维的长度基本趋于一致。

如带钢通过较大的延伸率使原来浪形处的长纤维也发生塑性变形，则板形得到改善。

由此对于长短不一的纤维，同时受到拉伸作用时，短纤维的塑性变形量大，张力消除纵向后长度伸长较多，长纤维的塑性变形量小，张力消除后纵向长度伸长较少，这样长短纤维的长度趋于一致，浪形得到改善。

拉矫工序产生缺陷的原因分析及整改措施发布时间：2021-03-16T02:10:42.970Z 来源：《中国科技人才》2021年第4期作者：董蕾[导读] 拉弯矫直机是具备清洗、改善板带材平直度即带材板形及一定切变能力的的生产设备，我司主要用于铝及铝合金板带产品，随着对生产工艺的不断了解及优化，对拉弯矫直机更深程度的认识，本文主要分析了拉弯矫直及过程中产生缺陷的原因及整改措施。

董蕾龙口南山铝压延新材料有限公司山东烟台 265700摘要：拉弯矫直机是具备清洗、改善板带材平直度即带材板形及一定切变能力的的生产设备，我司主要用于铝及铝合金板带产品，随着对生产工艺的不断了解及优化，对拉弯矫直机更深程度的认识，本文主要分析了拉弯矫直及过程中产生缺陷的原因及整改措施。

关键词：拉弯矫工序；工作原理；缺陷分析；整改措施近几年来，铝及铝合金板带材料在航材、建筑、装饰、印刷等方面应用越来越广泛，伴随着使用要求的不同，需求的多样化，加工工艺也开始出现多样化，客户对铝合金带材表面质量及端面质量的要求越来越高，冷轧轧制后的带材进行拉弯矫直及清洗可提高产品质量，版型矫直后相对平整，带材表面清洗后相对清洁，所以拉矫这一工序成为了不可缺少的加工流程，有利于提高产品的市场竞争力。

拉弯矫工序主要由清洗段、矫直段组成，带材经过清洗段的时候，可以去除带材表面经过轧机轧制时所携带得轧制油和铝粉等污染物，经过清洗段后，带材进入矫直机段，通过矫直辊路的作用在一定程度上改善来料的不良板形，经过此两步来满足后工序对带材的生产需求，从而达到客户满意的可接受程度。

但所有的事情都有相对性，有利就有弊，在清洁表面及矫正版型的同时，会产生相应的缺陷，尤其是拉矫工序的辊路较多，下面就谈谈清洗及矫直时容易产生的缺陷及对应的整改措施。

一、水斑在带材经过清洗段时，清洗段包括2个碱洗槽、2个水洗槽（去离子水），用于带材漂洗，去除冷轧轧制后带材表面所携带的铝粉及轧制油等表面污染物；清洗槽中上下各有一组高压喷淋管，液体由喷淋管喷出对带材上下表面进行喷淋清洗，但与此同时，如果挤干辊失去应有的作用，不能将碱液或去离子水挤干净，或者喷淋管堵塞，高压喷淋不均匀，就会产生水斑缺陷，此缺陷虽然不是破损性缺陷，但其影响美观，严重的会导致印刷不清，能透过印刷层看见罐子上模糊不清的花纹，这样也会影响终端客户的销售，所以客户不能接受，此缺陷虽然无法永远杜绝，但可以使其及其轻微，这样需要生产人员定期对喷淋管和喷嘴进行清理或者更换。

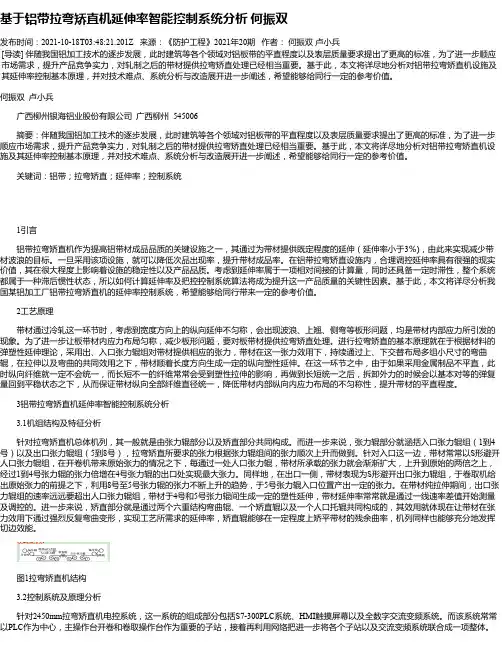

基于铝带拉弯矫直机延伸率智能控制系统分析何振双发布时间：2021-10-18T03:48:21.201Z 来源：《防护工程》2021年20期作者：何振双卢小兵[导读] 伴随我国铝加工技术的逐步发展，此时建筑等各个领域对铝板带的平直程度以及表层质量要求提出了更高的标准，为了进一步顺应市场需求，提升产品竞争实力，对轧制之后的带材提供拉弯矫直处理已经相当重要。

基于此，本文将详尽地分析对铝带拉弯矫直机设施及其延伸率控制基本原理，并对技术难点、系统分析与改造展开进一步阐述，希望能够给同行一定的参考价值。

何振双卢小兵广西柳州银海铝业股份有限公司广西柳州 545006摘要：伴随我国铝加工技术的逐步发展，此时建筑等各个领域对铝板带的平直程度以及表层质量要求提出了更高的标准，为了进一步顺应市场需求，提升产品竞争实力，对轧制之后的带材提供拉弯矫直处理已经相当重要。

基于此，本文将详尽地分析对铝带拉弯矫直机设施及其延伸率控制基本原理，并对技术难点、系统分析与改造展开进一步阐述，希望能够给同行一定的参考价值。

关键词：铝带；拉弯矫直；延伸率；控制系统1引言铝带拉弯矫直机作为提高铝带材成品品质的关键设施之一，其通过为带材提供既定程度的延伸（延伸率小于3％)，由此来实现减少带材波浪的目标。

一旦采用该项设施，就可以降低次品出现率，提升带材成品率。

在铝带拉弯矫直设施内，合理调控延伸率具有很强的现实价值，其在很大程度上影响着设施的稳定性以及产品品质。

考虑到延伸率属于一项相对间接的计算量，同时还具备一定时滞性，整个系统都属于一种滞后惯性状态，所以如何计算延伸率及把控控制系统算法将成为提升这一产品质量的关键性因素。

基于此，本文将详尽分析我国某铝加工厂铝带拉弯矫直机的延伸率控制系统，希望能够给同行带来一定的参考价值。

2工艺原理带材通过冷轧这一环节时，考虑到宽度方向上的纵向延伸不匀称，会出现波浪、上翘、侧弯等板形问题，均是带材内部应力所引发的现象。

拉矫机的延伸率控制河北联合大学轻工学院QINGGONG COLLEGE, HEBEI UNITED UNIVERSITY毕业设计说明书论文题目：拉矫机的延伸率控制学生姓名：学号：专业班级：学部：副教授指导教师：2012年 05月 20日拉矫机延伸率控制摘要冷轧薄板属于高附加值钢材品种，是汽车、机械、建筑、电工电子、食品等行业必不可少的原材料。

平直度是衡量冷轧带材产品质量的重要指标之一，随着用户对带材平直度要求的不断提高，带材平直度的控制和改善显得日益重要。

拉伸弯曲矫直技术是消除带材板形缺陷，改善带材质量的重要途径。

由于拉伸弯曲矫直过程涉及拉弯、弹复变形等多方面问题十分复杂。

延伸率是拉弯矫直过程中重要的形变标准，如何准确对其进行控制就是一个十分关键的问题。

因此对其展开研究，具有重要的理论和实际意义。

本文介绍了连续拉伸弯曲矫直技术的产生与发展过程，分析了拉伸弯曲矫直的原理和特点，阐述了延伸率的定义和产生的原因，详细论述了延伸率自动控制系统的基本原理和具体实现方法。

结合某公司拉伸弯曲矫直机组项目的设计要求，对延伸率自动控制系统做出了设计、调试。

通过现场调试和正常生产，证明了这种控制方式的优越性和实用性。

最后，阐述了拉弯矫直机组在现场运行中存在的一些不确定因素对延伸率控制的影响, 给出了现场的调试结果，找出应用的不足之处和改进方法。

关键词：带材；拉伸弯曲矫直机；延伸率自动控制STUDY ON AUTOMATIC ELONGATION CONTROL SYSTEM OF WIDE STRIP TENSION LEVELINGABSTRACTCold sheet metal is a product that yield a high added value,and the essential raw materials of automobile, machinery, construction, electronic, food and other industries. Flatness is one of the most important factors when evaluating the quality of cold rolled strip. It is very important to control and improve the flatness of strip to meet the continuous increasing demand for the good quality. The tension leveling technology is one of the important methods to eliminate shape defects and improve the quality of strip. Because the course of tension leveling referred many questions of tension leveling and elasticity resume and so on, the distortion is extremely complicated. Elongation rate is the most important parameter of the course. how to control this parameter become the key. So the research of this paper has very important Significance of academic and practical.This article discusses the development, principle, characterof tension leveling technology, gives definition of elongation, analyzes the control mode and basic principles of automaticcontrol of elongation on detail. With further study of Automatic control of elongation systems and designing requirements of 1450mm tension leveling project in FuJian Casey Steel plant, we also improve this control model and debugging in the field. With half three months' debugging, the mill puts into production normally.It fully indicates the superiority and practicability of this control method.Finally, it discusses the influence on the system performance which was caused by the existing uncertain factors in the field and finds out the the shortage of it and also shows the method to improvement.KEY WORDS: strip；tension leveling；automatic control of elongation目录拉矫机延伸率控制 (I)摘要 (I)ABSTRACT (II)目录 (III)第1章绪论 (1)1.1引言 (1)1.2关于冷轧带钢板形的介绍 (2)1.3带材矫直技术的发展 (3)1.4课题研究的意义和主要内容 (7)1.4.1 .............................................................................................. 本课题研究的意义 (7)1.4.2 .............................................................................................. 本课题研究的内容 (8)第2 章拉伸弯曲矫直机组的工作原理及组成 (9)2.1拉伸弯曲矫直原理及特点 (9)2.1.1 .............................................................................................. 拉伸弯曲矫直原理 (9)2.1.2 .............................................................................................. 连续拉伸弯曲矫直技术优点. (11)2.21450mm拉伸弯曲矫直机组设备及参数 (11)2.2.1 .............................................................................................. 拉伸弯曲矫直机组的主要性能指标. (11)2.2.2 .............................................................................................. 主要组成设备及其参数.. (12)2.3 拉伸弯曲矫直机组生产工艺流程 (17)第3章拉伸弯曲矫直机的延伸率控制 (21)3.1延伸率控制的基本原理 (21)3.1.1 .............................................................................................. 延伸率的定义及影响延伸率的因素. (21)3.1.2 .............................................................................................. 延伸率控制的基本原理.. (22)3.2延伸率的选择与检测 (23)3.2.1 .............................................................................................. 延伸率的选择方法 (23)3.2.2 .............................................................................................. 延伸率的检测方法 (25)3.3 张力辊的控制方法 (25)3.3.1 .............................................................................................. 张力辊组的张力放大原理 (26)3.3.2 .............................................................................................. 张力辊的动态负荷分配.. (29)3.4延伸率控制器的原理 (31)3.4.1 .............................................................................................. 延伸率控制器的原理 (31)3.4.2 .............................................................................................. 延伸率控制程序的编写. (32)3.5开卷机与卷取机的控制 (40)3.5.1 .................................................................................................. 概述413.5.2 .............................................................................................. 张力转矩423.5.3 .............................................................................................. 损失转矩433.5.4 .............................................................................................. 动态转矩473.5.5 .............................................................................................. 卷径计算55第4 章1450 mm 拉伸弯曲矫直机组自动控制系统 (58)4.11450 mm 拉伸弯曲矫直机组PROFIBUS-DP网络 (59)4.1.1 .............................................................................................. P ROF IBUS-DP的介绍.. (59)4.1.2 (1450)mm拉伸弯曲矫直机组的PROFIBUS-DP网络组成 (61)4.21450 mm拉伸弯曲矫直机组的PLC 控制系统 (62)4.2.1 .............................................................................................. P LC 的定义和特点.. (62)4.2.2 .............................................................................................. P LC 控制系统的基本结构.. (62)4.2.3 .............................................................................................. P LC 的基本结构. (63)4.2.4 (1450)mm 拉伸弯曲矫直机组PLC 控制系统 (64)4.31450mm拉伸弯曲矫直机组传动系统 (67)4.3.1 .............................................................................................. 传动系统结构 (67)4.3.2 .............................................................................................. 逆变器的选型 (68)4.3.3 .............................................................................................. 6SE7 0 变频装置主要调试步骤. (70)4.4上位机画面设计及其功能 (75)4.4.1 .............................................................................................. 上位机的硬件组成与InTouch 概述.. (75)4.4.2 .............................................................................................. 上位机画面构成与作用. (76)第5章延伸率自动控制系统的现场应用和分析 (81)5.1延伸率自动控制系统现场调试结果 (81)5.1.1 .............................................................................................. 延伸率自动控制系统现场应用及主要性能指标.. (81)5.1.2 .............................................................................................. 现场影响延伸率控制精度的因素.. (83)5.2延伸率控制系统的改进方案 (84)结论 (86)参考文献 (88)谢辞 (92)第 1 章绪论1.1引言我国作为钢铁大国，钢产量近4 亿吨，但是总体上来说还远不是钢铁强国。

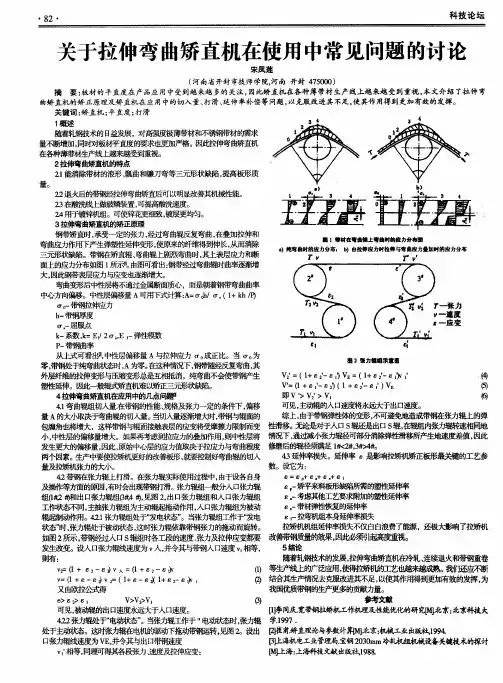

拉伸弯曲矫直机原理、结构及应用【摘要】拉伸弯曲矫直机是近代发展起来的一种新型矫直设备，它综合了辊式矫直机和拉伸矫直机的优点。

拉伸弯曲矫直机由矫直机工作机座、弯曲辊组、矫直辊组、张力辊组等结构组成。

它能消除带材的瓢曲、边缘浪形和镰刀弯等三元形状缺陷。

现场安装使用拉矫机之后，带材的平直度由原来的15I提高到4I，板形质量得到了明显改善。

【关键词】拉拉伸弯曲矫直机张力延伸率1前言拉伸弯曲矫直机组（简称“拉矫机”）是为适应带材高要求的平直度需要发展起来的一种新型矫直设备，它综合了辊式矫直机和拉伸矫直机的优点，它的工作特点是在张力辊拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得板带矫直，它能消除带材的瓢曲、边缘浪形和镰刀弯等三元形状缺陷，明显提高了板形质量。

2拉矫机原理2.1辊式矫直的原理板材在辊式矫直机上矫直时，板材是在矫直辊的压力作用下发生纯弯曲弹塑性变形，其中性层即零应力轴线仍然是矩形截面的几何轴线。

2.2张力矫直的原理带材在连续张力机上矫直时，在张力辊的张力作用下，横截面产生均匀的拉伸应力，而获得均匀的塑性伸长。

2.3拉伸弯曲矫直的原理连续拉伸弯曲矫直机综合了连续张力矫直机与辊式矫直机的特点，其是在张力辊的拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得矫直的工艺过程。

矫直过程是使处于张力作用下的带材，经过弯曲辊剧烈弯曲时，带材由于弯曲应力和拉伸应力的联合作用产生弹塑性延伸变形，从而使三元形状缺陷得以消除，随后再经矫直辊将残余曲率矫平。

弯曲辊的作用使得带钢单面受到塑性延伸变形，并且造成整个横截面上的应力不均，根据这种变形原理，带张力的带钢至少要通过两个弯曲辊，进行整个板面均匀的延伸，再经过一个矫直辊，对残余应力进行重新分布均衡。

为了适应不同厚度带钢的矫直需要，要设置两组弯曲-矫直辊。

3拉矫机的结构拉矫机由张力辊组与拉伸弯曲机座组成，据不同的工艺要求和现场条件，这两组有多种形式。

连续拉弯矫直机的结构特点研究发布时间：2023-02-07T05:14:48.439Z 来源：《福光技术》2023年1期作者：武俊[导读] 目前，金属材料已被广泛运用到包装、印刷、建筑及工业等行业当中，人们对于金属材料的质量要求也随之增高，金属板材进行轧制后的矫直工作已成为现代材料制造中的重要工序。

因此，必须合理运用连续拉弯矫直机，从而有效改善板材板型，进而解决材料生产缺陷，提升材料使用性能。

中铜华中铜业有限公司湖北省黄石市 435005摘要：连续拉弯矫直机是将拉抻与辊式矫直机优点合二为一，能够更为有效地处理金属板材纵向与横向间存在的镰刀、飘曲及波浪湾等问题，故而被广泛应用到铜带、铝带及钢带等金属材料生产与矫直工作当中。

基于此，本文简单分析连续拉弯矫直机结构特点，并深入探讨连续拉弯矫直机延伸率的确定，以供参考。

关键词：连续拉弯矫直机；矫直辊；张力辊引言目前，金属材料已被广泛运用到包装、印刷、建筑及工业等行业当中，人们对于金属材料的质量要求也随之增高，金属板材进行轧制后的矫直工作已成为现代材料制造中的重要工序。

因此，必须合理运用连续拉弯矫直机，从而有效改善板材板型，进而解决材料生产缺陷，提升材料使用性能。

1.连续拉弯矫直机结构特点1.1拉弯矫直机类型连续拉弯矫直机通常由张力辊组与弯曲矫直单元组成。
