液晶用偏光片规格书

偏光片规格书范文一、产品简介1.1产品名称：偏光片1.2产品型号：PNP-0011.3产品分类：光学器件1.4产品材质：光学玻璃1.5 产品外形尺寸：10mm×10mm×2mm1.6产品重量：1克二、产品特性2.1偏振特性2.1.1偏振类型：偏振方向为45度2.1.2透过率：大于90%2.1.3 透过偏振波长范围：400nm-700nm2.2光学性能2.2.1 光学阻挡带宽：小于4nm2.2.2折射率：1.522.2.3 相对 l/4 相位差波长范围：400nm-700nm2.3环境适应性2.3.1工作温度范围：-20℃至+70℃2.3.2工作湿度范围：0%至95%三、技术参数3.1透过率测试条件3.1.1 测试光源：550nm波长的LED光源3.1.2测试环境：室温、相对湿度50%3.1.3 测试距离：10mm3.2折射率测试条件3.2.1测试仪器：折射计3.2.2 测试波长范围：400nm-700nm3.2.3 测试距离：10mm3.3相对l/4相位差测试条件3.3.1测试仪器：相位差计3.3.2 测试波长范围：400nm-700nm3.3.3 测试距离：10mm四、包装与贮存4.1包装方式：每片偏光片使用独立包装，内含防潮材料，以避免湿气侵入。

4.2包装材料：塑料袋+纸盒4.3贮存条件：存放于通风、干燥、无酸、无碱的环境中，避免受潮。

4.4贮存周期：产品符合质保期一年。

在上述条件下，可以长期保存。

五、安全与警示5.1本产品为脆性品，请勿重压、碰撞、摔落。

5.2请勿在高温、潮湿环境下操作和贮存。

5.3请勿直接用湿布擦拭，可用气泡纸轻拂。

5.4本产品为光学玻璃制品，使用时请避免污染、刮擦等。

六、使用范围本产品适用于光学设备、光学仪器、科研实验等领域，提供可靠的偏振功能，用于光学测量、成像等应用。

七、售后服务7.1产品质保期：一年7.2产品质保范围：正常使用中由于制造缺陷引起的产品故障7.3质保服务：提供免费维修或更换服务7.4质保流程：客户提供产品相关信息和故障描述，经确认后进行维修或更换。

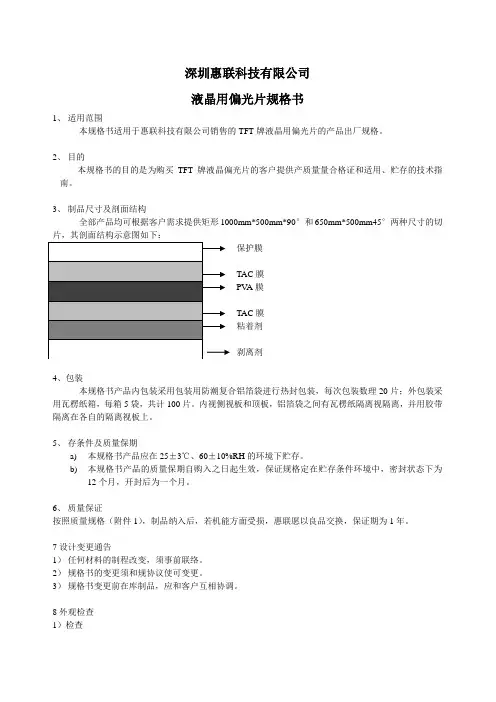

深圳惠联科技有限公司液晶用偏光片规格书1、适用范围本规格书适用于惠联科技有限公司销售的TFT牌液晶用偏光片的产品出厂规格。

2、目的本规格书的目的是为购买TFT牌液晶偏光片的客户提供产质量量合格证和适用、贮存的技术指南。

3、制品尺寸及剖面结构全部产品均可根据客户需求提供矩形1000mm*500mm*90°和650mm*500mm45°两种尺寸的切片，其剖面结构示意图如下：TAC膜PV A膜TAC膜粘着剂剥离剂4、包装本规格书产品内包装采用包装用防潮复合铝箔袋进行热封包装，每次包装数理20片；外包装采用瓦楞纸箱，每箱5袋，共计100片。

内视侧视板和顶板，铝箔袋之间有瓦楞纸隔离视隔离，并用胶带隔离在各自的隔离视板上。

5、存条件及质量保期a)本规格书产品应在25±3℃、60±10%RH的环境下贮存。

b)本规格书产品的质量保期自购入之日起生效，保证规格定在贮存条件环境中，密封状态下为12个月，开封后为一个月。

6、质量保证按照质量规格（附件1），制品纳入后，若机能方面受损，惠联愿以良品交换，保证期为1年。

7设计变更通告1）任何材料的制程改变，须事前联络。

2）规格书的变更须和规协议使可变更。

3）规格书变更前在库制品，应和客户互相协调。

8外观检查1）检查照明设备：灾光等的照明设备观察条件：欲检查的试料的眼睛距离25cm，观察角度与样品这法线80度角内。

2）判定标准依照附件2《外观检查规格》进行检查9不良品的处理1）购货者在使用此产品前需要作来料检查，根据附件2《外观检查规格》判定为不良之产品，需经交货者进行确认，交货者并应按照不良明细补齐相应数量与规格的新产品。

2）购货者在收货时，判定为不合格的批，直接与交货者进行联络。

双方商量不合格内容，合格的原因是在交货者的情况下，按退回手续处理。

3）当由于偏光片的制造引起事故时，交货者以相应的产品交纳补偿。

但是用于使用引起的事故，超出本规格书规定的条件，不正确地使用的情况下不予补尝。

一、一般TFT面板偏光片目前一般TFT面板所用的偏光片为广视角偏光片（EWV片，厚片）或普通视角偏光片（薄片）。

1.常用偏光片尺寸规格（住友）2.偏光片方向性广视角偏光片具有方向性，一般在保护膜标有“字母”或“数字”以标示EWV方向，EWV 的方向是单向性的（不可逆），但与吸收轴水平，所以贴附时需分辨其与TFT面板的对应关系。

故需在偏光片上做特定的标识（一般标识在保护膜上），以确保贴片时能保证方向的一致性。

而普通视角偏光片（薄片），是不具有方向性的，原则上不需做方向标识，但一般为方便贴片作业时容易识别保护膜面和离型膜面，一般也会在切好的小片上划上相应的标识。

但不管是广视角偏光片还是普通视角偏光片，其EWV方向（吸收轴方向）与TFT－PANEL上下面的磨擦方向有直接的对应关系。

目前的偏光片，吸收轴主要有4种方向：45°，135°，0°，90°，但无论其吸收轴方向如何，最终与TFT－PANEL的上、下面磨擦方向形成特定的关系：⑴视角与玻璃磨擦方向的关系下玻璃的磨擦箭头方向，沿顺时针方向上玻璃的磨擦箭尾方向，被视角方向平分。

（如右图）⑵宽视角（或普通视角）偏光片的EWV方向（吸收轴方向），与上下玻璃的磨擦箭头方向一致。

3.偏光片贴片指示4.偏光片划线与裁片示意图⑴裁片示意图：作者： Tim 审核：核准： 日期：⑵划线与裁切示意图：说明：第一条裁切线一般情况下距偏光片边缘5mm,但如果减小到2.5mm可以再提高大片使用率，则可以按裁切线到边2.5mm进行裁切。

二、全视角面板偏光片1．IPS面板偏光片1.1规格：IPS面板偏光片即为普通视角偏光片，以下为住友型号：1.2裁切与贴附方法：基本与EWV(广视角)相同，保证吸收轴分别与上、下玻璃的摩擦方向相平行即可。

2．MVA面板偏光片关于MVA全视角偏光片，目前可生产的厂家主要有日本日东、日本住友及台湾力特。

除台湾力特可提供大片及已裁切好的小片（根据客户要求）外，其它家都只提供裁切好的小片。

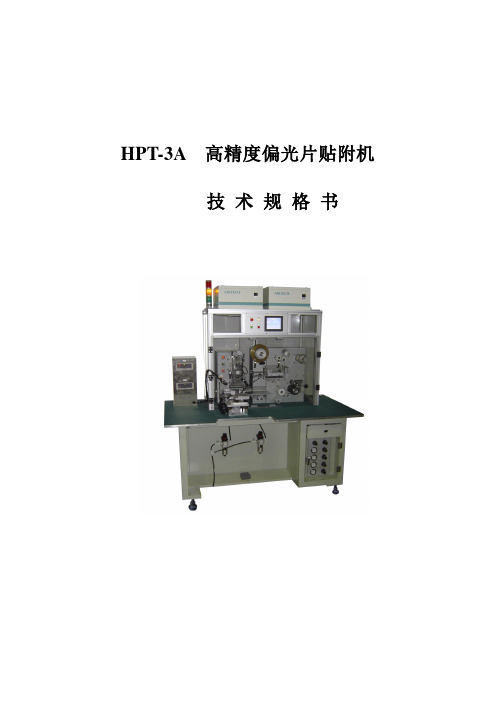

HPT-3A 高精度偏光片贴附机技术规格书HPT—3A高精度偏光片贴附机功能规格书名称：高精度偏光片贴附机型号：HPT—3AL * W * H：约1560mm(L)×840mm(W)×1800mm(H)用途：用于中小尺寸TFT—LCD的高精度偏光片贴附一、机器简介HPT—3A高精度偏光片贴附机结构如上图所示，它采用独特的设计原理，将偏光片与其保护膜自动分离，同时吸附于真空平台上的LCD 基片自动送入贴装工位，从而快速、准确地粘贴偏光片于LCD基片上。

该设备运行安全可靠，自动化程度高，操作简便，是生产TFT—LCD过程中所需的重要设备。

HPT—3A高精度偏光片贴附机主要由机架、送料部件、平台部件、贴附部件、层流罩、定位部件、电路、气路、除静电系统和软件等部分组成。

为了适应高精度液晶偏光片贴附的需求，该设备从设计原理、电气控制、材料选用、标准件的定购等方面都采取了相应的保障措施：1、偏光片贴附装置工作原理：动作流程：①气动滑台驱动贴附装置下降到取料位置取剥膜后的偏光片；②贴附装置取料后返回贴附位置；③转角气缸带动贴附装置转动一定的角度；④贴片气缸下降，将偏光片的起贴边压到玻璃基板的起贴边上；⑤贴完片后贴片气缸返回；⑥转角气缸返回。

该装置的贴附压力、吸片真空和平台真空均可数字显示，便于观察和控制。

偏光片贴附时，贴附位置设有缓冲、并增加数显百分表，位置精确，调节方便。

贴附胶辊运用加强辊做支持，保证其不变形，使贴附效果也得到了保障。

贴偏光片时，只有贴片气缸的压力、胶辊及加强辊的重量作用在偏光片上，整个偏光片吸附平台和重量没有作用在偏光片上，作用在玻璃基板上的力容易控制，能够保证贴附质量。

转角气缸的转动轴选用较长、较粗的轴径，采取防止轴向窜动的措施，提高贴附装置的稳定性，贴片气缸配以双导轨，提高贴片气缸的运动精度，提高贴片和偏光片定位的精度。

设有两个胶辊平行度调节螺钉，可以很方便地将ITO玻璃平台与胶辊调平。

液晶用偏光片类别（实用版）目录一、引言二、液晶用偏光片的分类1.染色型偏光片2.拉伸型偏光片3.复合型偏光片三、各类偏光片的特点及应用1.染色型偏光片的特点及应用2.拉伸型偏光片的特点及应用3.复合型偏光片的特点及应用四、偏光片的发展趋势五、结论正文【引言】随着科技的快速发展，液晶显示技术已经广泛应用于电视、电脑、手机等各种电子设备中。

而偏光片作为液晶显示技术的重要组成部分，其性能直接影响到液晶显示的清晰度和视觉效果。

本文将对液晶用偏光片的类别进行详细介绍，以期为大家提供更好的了解。

【液晶用偏光片的分类】偏光片根据其制作工艺和性能特点，可以分为以下三大类：1.染色型偏光片染色型偏光片是将聚合物薄膜通过染色工艺制成，其优点是制作工艺简单，成本较低，但其光学性能相对较差，主要用于低端液晶显示器。

2.拉伸型偏光片拉伸型偏光片是将聚合物薄膜通过拉伸工艺制成，其优点是光学性能优良，主要用于中高端液晶显示器。

但是制作工艺相对复杂，成本较高。

3.复合型偏光片复合型偏光片是将多层不同材料通过粘结工艺制成，其优点是既具有优良的光学性能，又具有较高的抗刮擦性能。

主要用于高端液晶显示器和触摸屏等设备。

【各类偏光片的特点及应用】1.染色型偏光片的特点及应用染色型偏光片由于制作工艺简单，成本较低，被广泛应用于低端液晶显示器、电子表、计算器等设备。

但其光学性能较差，观看角度有限，色彩失真较大。

2.拉伸型偏光片的特点及应用拉伸型偏光片具有优良的光学性能，观看角度大，色彩失真小，被广泛应用于中高端液晶显示器、笔记本电脑、电视等设备。

但是其制作工艺复杂，成本较高。

3.复合型偏光片的特点及应用复合型偏光片具有优良的光学性能和抗刮擦性能，被广泛应用于高端液晶显示器、触摸屏手机、平板电脑等设备。

但是其制作工艺复杂，成本最高。

【偏光片的发展趋势】随着科技的不断发展，对液晶显示技术的要求越来越高，偏光片也将朝着更高性能、更低成本的方向发展。

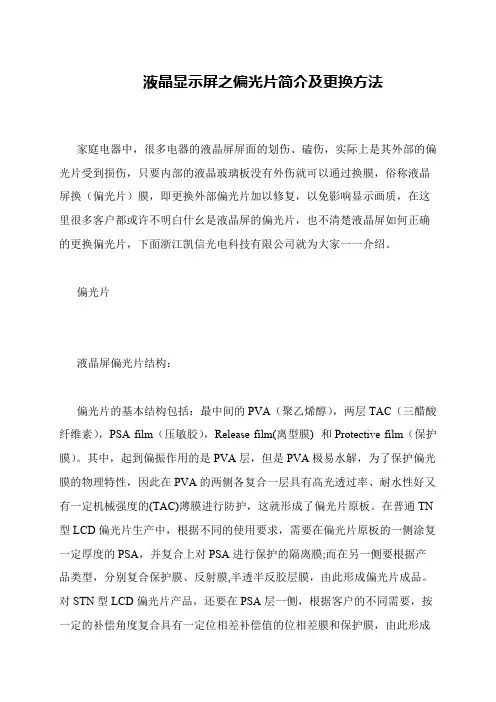

液晶显示屏之偏光片简介及更换方法
 家庭电器中，很多电器的液晶屏屏面的划伤、磕伤，实际上是其外部的偏光片受到损伤，只要内部的液晶玻璃板没有外伤就可以通过换膜，俗称液晶屏换（偏光片）膜，即更换外部偏光片加以修复，以免影响显示画质，在这里很多客户都或许不明白什幺是液晶屏的偏光片，也不清楚液晶屏如何正确的更换偏光片，下面浙江凯信光电科技有限公司就为大家一一介绍。

 偏光片
 液晶屏偏光片结构：
 偏光片的基本结构包括：最中间的PVA（聚乙烯醇），两层TAC（三醋酸纤维素），PSA film（压敏胶），Release film(离型膜) 和Protective film（保护膜）。

其中，起到偏振作用的是PVA层，但是PVA极易水解，为了保护偏光膜的物理特性，因此在PVA的两侧各复合一层具有高光透过率、耐水性好又有一定机械强度的(TAC)薄膜进行防护，这就形成了偏光片原板。

在普通TN 型LCD偏光片生产中，根据不同的使用要求，需要在偏光片原板的一侧涂复一定厚度的PSA，并复合上对PSA进行保护的隔离膜;而在另一侧要根据产品类型，分别复合保护膜、反射膜,半透半反胶层膜，由此形成偏光片成品。

对STN型LCD偏光片产品，还要在PSA层一侧，根据客户的不同需要，按一定的补偿角度复合具有一定位相差补偿值的位相差膜和保护膜，由此形成。

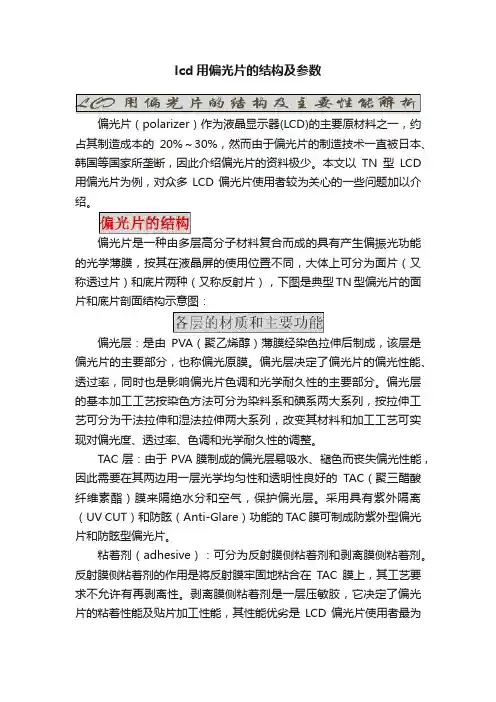

lcd用偏光片的结构及参数偏光片（polarizer）作为液晶显示器(LCD)的主要原材料之一，约占其制造成本的20%～30%，然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，因此介绍偏光片的资料极少。

本文以TN型LCD 用偏光片为例，对众多LCD偏光片使用者较为关心的一些问题加以介绍。

偏光片是一种由多层高分子材料复合而成的具有产生偏振光功能的光学薄膜，按其在液晶屏的使用位置不同，大体上可分为面片（又称透过片）和底片两种（又称反射片），下图是典型TN型偏光片的面片和底片剖面结构示意图：偏光层：是由PVA（聚乙烯醇）薄膜经染色拉伸后制成，该层是偏光片的主要部分，也称偏光原膜。

偏光层决定了偏光片的偏光性能、透过率，同时也是影响偏光片色调和光学耐久性的主要部分。

偏光层的基本加工工艺按染色方法可分为染料系和碘系两大系列，按拉伸工艺可分为干法拉伸和湿法拉伸两大系列，改变其材料和加工工艺可实现对偏光度、透过率、色调和光学耐久性的调整。

TAC层：由于PVA膜制成的偏光层易吸水、褪色而丧失偏光性能，因此需要在其两边用一层光学均匀性和透明性良好的TAC（聚三醋酸纤维素酯）膜来隔绝水分和空气，保护偏光层。

采用具有紫外隔离（UV CUT）和防眩（Anti-Glare）功能的TAC膜可制成防紫外型偏光片和防眩型偏光片。

粘着剂（adhesive）：可分为反射膜侧粘着剂和剥离膜侧粘着剂。

反射膜侧粘着剂的作用是将反射膜牢固地粘合在TAC膜上，其工艺要求不允许有再剥离性。

剥离膜侧粘着剂是一层压敏胶，它决定了偏光片的粘着性能及贴片加工性能，其性能优劣是LCD偏光片使用者最为关心的问题之一。

剥离膜（separate film）：为单侧涂布硅涂层的PET（对苯二甲酸乙二醇酯）膜，主要起保护压敏胶层的作用，同时其剥离力的大小对LCD贴片时的作业性有一定影响。

保护膜（protective film）：为单侧涂布EVA层（乙烯醋酸乙烯共聚物）的PE（聚乙烯）膜，具有低粘性，起保护TAC膜表面的作用。
